Признаки пробитой прокладки ГБЦ — блог kitaec.ua

В статье:

  • Почему происходит пробой
  • Признаки пробоя
  • Как проверить прокладку блока цилиндров
  • Как поступить, когда повреждена прокладка ГБЦ

Головка блока цилиндров (ГБЦ) — одна из главных составных частей в двигателе внутреннего сгорания. Этот узел можно условно назвать крышкой, которая накрывает блок цилиндров сверху.

Однако в большинстве современных силовых агрегатов функциональное назначение ГБЦ гораздо шире и не ограничивается простой защитой. В ней, как правило, размещаются свечи, форсунки, клапаны, распредвал и другие детали.

Также в ГБЦ проходят каналы циркуляции смазки и охлаждающей жидкости. Головка прикручивается к блоку цилиндров, а между ними размещается уплотнительная прокладка, основное назначение которой — надежная изоляция цилиндров от внешней среды и друг от друга, чтобы исключить утечку газов из камер сгорания.

Прокладка ГБЦ также предотвращает утечку моторного масла и антифриза и не дает жидкостям смешиваться между собой.

Прокладка может быть сплошной медной или изготовлена из нескольких слоев стали, между которыми имеются прослойки из высокоэластичного полимера (эластомера).

Можно встретить эластомерные прокладки на стальном каркасе. Часто применяется также композитный материал на основе асбеста и каучука (паронит), однако эта технология уже считается устаревшей. При определенных условиях эта деталь может оказаться поврежденной.

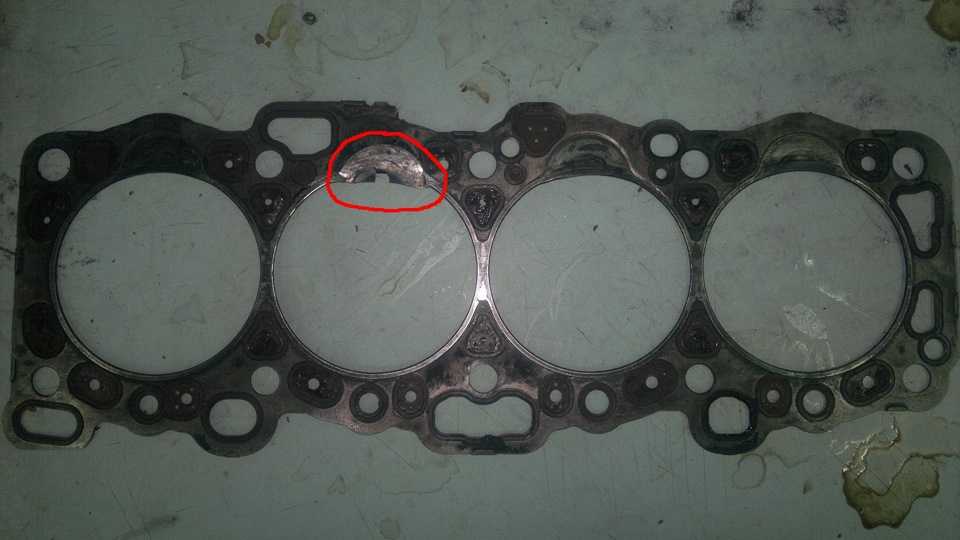

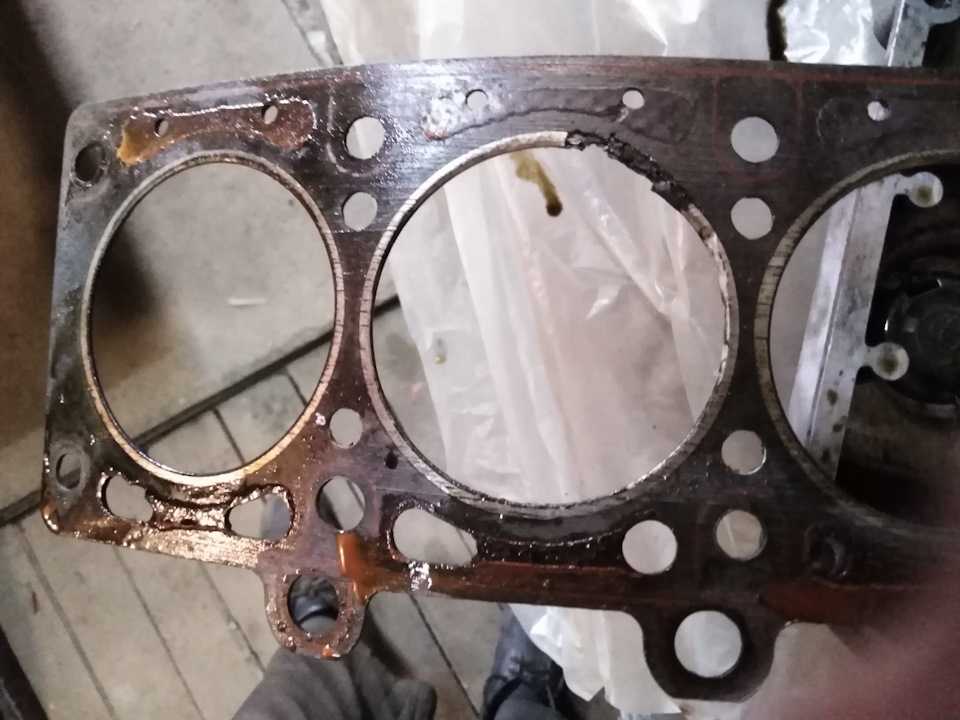

Пробитая прокладка ГБЦ выглядит примерно так

Пробой случается не так уж редко и грозит весьма неприятными последствиями. Поэтому совсем не лишним будет знать, что к этому приводит и как в такой ситуации поступить.

Почему происходит пробой

Нередко пробой становится результатом неправильной установки головки или прокладки. Установка и закрепление ГБЦ должны происходить по строгой схеме в соответствии с инструкциями завода-изготовителя.

При закручивании болтов необходимо соблюдать определенную последовательность, а затяжка должна производиться динамометрическим ключом с точно заданным моментом. Сами болты во многих случаях не годятся для повторного использования, их нужно заменять на новые при замене прокладки и не забывать смазывать резьбу.

Нарушение этих правил приводит к неравномерному прилеганию соединяемых поверхностей и нарушению герметичности Иногда производитель рекомендует через некоторое время после сборки произвести повторную затяжку болтов для компенсации влияния нагрева и вибрации. Не стоит пренебрегать этой рекомендацией.

Прилегание может оказаться неравномерным и в том случае, если сопрягаемые поверхности искривлены, загрязнены или имеют дефекты — выпуклости, выбоины, царапины. Поэтому перед сборкой нужно внимательно осмотреть соединяемые поверхности блока цилиндров, головки и прокладки и убедиться в том, что на них отсутствуют грязь и повреждения.

Одной из основных причин, приводящих к пробою прокладки ГБЦ, является перегрев мотора. Перегрев двигателя способен привести ко множеству негативных последствий, включая деформацию прокладки и прилегающих к ней поверхностей.

А перегревается агрегат в большинстве случаев из-за проблем в системе охлаждения — неисправный термостат, неработающая помпа, недостаточный уровень охлаждающей жидкости (ОЖ). Наконец, низкое качество самой прокладки может обернуться ее пробоем через какое-то время после установки. С этим всё понятно — лучше избегать экономии на критически важных вещах.

Признаки пробоя

Некоторые симптомы явно указывают на повреждение прокладки ГБЦ, другие не столь очевидны. Хотя мотор некоторое время может продолжать работать устойчиво, важно не упустить момент и не довести ситуацию до критической.

  1. К явным признакам относится выход выхлопных газов наружу из мотора. Он заметен визуально и обычно сопровождается громкими хлопками из-под капота.
  2. Если повреждение затронуло место прохождения канала системы охлаждения, газы могут попадать в ОЖ. Бурление или пена обычно хорошо видны, если снять крышку расширительного бачка или радиатора (будьте осторожны, система находится под давлением!). Из-за наличия газа в жидкости шланги системы охлаждения могут раздуваться и становиться твердыми.
  3. Возможен и обратный процесс, когда антифриз через повреждение прокладки затекает в камеру сгорания. Обычно об этом свидетельствует белый дым из глушителя, который появляется не только в процессе прогрева мотора или при высокой влажности. Через некоторое время становится заметным падение уровня ОЖ. О проникновении антифриза в цилиндры говорят также мокрые свечи или сильный нагар на них.
  4. Если в расширительном бачке системы охлаждения видны маслянистые пятна, а на внутренней стороне крышки масляной горловины имеется налет, напоминающий желтоватую сметану, значит произошло смешивание охлаждающей жидкости и моторного масла. Такую эмульсию можно обнаружить и на масляном щупе. И скорее всего виной тому повреждение прокладки ГБЦ.
  5. При смешивании жидкостей иногда может наблюдаться такое парадоксальное на первый взгляд явление, как повышение уровня масла. Но ничего странного в этом нет, ведь при проникновении антифриза в систему смазки он разбавляет масло, увеличивая его количество. Конечно, качество смазки мотора при этом резко ухудшается, а износ деталей усиливается.
  6. Поскольку при пробое прокладки часто бывает затронута система охлаждения, то это негативно сказывается на отводе тепла от мотора и его температура заметно растет.
  7. Неустойчивая работа мотора, троение, падение мощности, увеличение потребления топлива может наблюдаться, если у прокладки разрушена перегородка между цилиндрами.
  8. В случае неправильной установки ГБЦ или пробоя прокладки с ее внешней стороны на двигателе могут появляться подтеки масла или антифриза.

Как проверить прокладку блока цилиндров

Не всегда имеются явные признаки пробоя прокладки. В некоторых случаях нужны дополнительные проверки. Например, неустойчивая работа и повышенная прожорливость двигателя могут иметь различное происхождение.

Ясность в этой ситуации внесет проверка компрессии. Если она близка по величине в соседних цилиндрах, но заметно отличается от других, то скорее всего стенка прокладки между цилиндрами повреждена.

Когда газы проникают в систему охлаждения в малом количестве, то пузырьки в расширительном бачке будут незаметны. Если надеть на горловину герметичный полиэтиленовый или резиновый пакет (вот и презерватив, наконец-то, пригодился!) и запустить мотор, то при наличии газов в антифризе он понемногу будет надуваться.

Как поступить, когда повреждена прокладка ГБЦ

Если выяснилось, что прокладка пробита, ее необходимо срочно менять. Вариантов здесь нет. Стоит она не слишком дорого, хотя значительно больше придется выложить за работу по ее замене, учитывая, что процесс этот достаточно сложный и трудоемкий. Продолжать ездить на машине с пробитой прокладкой ГБЦ крайне нежелательно, так как одна проблема вскоре обязательно потянет за собой другие.

Деформация головки из-за перегрева, разрыв шлангов системы охлаждения, заклинивание мотора — вот далеко не полный список. Соответственно будет расти и стоимость ремонта. При покупке не стоит слишком заморачиваться материалом прокладки, на долговечности детали он сказывается мало. Гораздо важнее качество ее изготовления, ведь вам, конечно, не захочется через какое-то время вновь столкнуться с той же проблемой.

Поэтому лучше купить фирменную прокладку или аналог надежного производителя. И не забудьте приобрести новые болты. Не следует устанавливать старую прокладку, даже если она не повреждена, поскольку повторное обжатие не гарантирует надежность и герметичность уплотнения.

Если имеются дефекты на сопрягаемых плоскостях блока цилиндров и головки, их необходимо будет отшлифовать. Лучше воспользоваться специальным прецизионным станком, хотя при наличии опыта и терпения возможно произвести шлифовку посредством шлифовального круга и даже наждачной бумаги.

Снятый в результате шлифования слой нужно компенсировать увеличенной толщиной прокладки. Это обязательно нужно учесть при покупке.
Если в результате пробоя смешались антифриз и моторное масло, придется промыть систему смазки и систему охлаждения и заменить обе рабочие. жидкости.

Как определить пробита прокладка ГБЦ ил нет?

При эксплуатации двигателя прокладка головки блока цилиндра (ГБЦ) скрыта межу двумя основными частями двигателя внутреннего сгорания: блоком цилиндров и его головкой. Предназначение прокладки — герметизация стыка для обеспечения нормального режима сгорания топлива, а также функционирования систем охлаждения и смазки.

Задачи, возлагаемые на прокладку ГБЦ – более, чем весомые. Любые ее повреждение чреваты негативными последствиями: от невозможности завести авто до выхода узлов мотора из строя из-за некачественного охлаждения или смазки. Умение вовремя распознать тревожные симптомы — лучший способ избежать данных проблем.

Признаки неисправности прокладки ГБЦ

Периодический осмотр моторного отсека – обязательная процедура. Наличие «несанкционированных» загрязнений, утечек и иных следов опытному автомобилисту может поведать о многом. Неопытного – как минимум заставит обеспокоиться и обратиться за профессиональной помощью.

Осмотр зоны стыка блока и головки, а также других узлов важен и для оценки состояния прокладки ГБЦ. Должны насторожить следующие факторы:

  • наличие пузырьков газа в расширительном бачке или радиаторе – повреждена герметичность системы охлаждения;
  • из-под ГБЦ «пробивают» выхлопные газы с шипящим звуком – прокладка прилегает негерметично;
  • подтеки на корпусе двигателя;
  • масло в охладительной жидкости;
  • увеличение уровня масла из-за попадания в него тосола;
  • быстрый нагрев охладителя из-за попадания в систему газов;
  • потеря компрессии из-за «разгерметизации»;
  • троение двигателя;
  • следы тосола в выхлопной системе.

Все указанные симптомы говорят о том, что из-за частичного или полного прогара происходит смешение жидкостей (или газа) в контуре. Последствия могут быть различными. Снижение качества смазки и охлаждения приводит к перегреву движущихся частей двигателя и, естественно, к их чрезмерно ускоренному износу. Поэтому замена прокладки ГБЦ должна производиться незамедлительно.

Что уменьшает ресурс прокладки ГБЦ

Причины выхода прокладки ГБЦ из строя могут быть различными. От покупки некачественного изделия можно застраховаться только одним способом – приобретать изделия только проверенных, имеющих солидную репутацию, фирм.

Остальные факторы прогара прокладки ГБЦ раньше регламентного срока вызваны неправильной эксплуатацией или обслуживанием автомобиля:

  • Перегрев двигателя. Даже самые надежные прокладки болезненно реагируют на резкое повышение температуры. При достижении критичных температур прокладки «пригорают» к посадочному месту. Впоследствии в этих местах активно образуют микротрещины, и под действием давления образуется место прогара.
  • Деформация головки блока цилиндров. При некорректной эксплуатации или неправильной ремонтной шлифовке может «повести» привалочную поверхность ГБЦ. Как следствие, прокладка не будет надежно прижиматься по поверхности и, в результате такой эксплуатации, прогорит.
  • Ненормативная затяжка болтов ГБЦ. Крепежные элементы должны обязательно затягиваться с усилием, указанным в руководстве по эксплуатации. Для равномерного распределения нагрузки также важен и порядок затяжки болтов. Если не соблюдать ремонтную инструкцию, по периметру возникнут «слабые» места, в которых повышается риск пробоя прокладки.
