Термостат. Основные виды. Принцип работы. Методы проверки

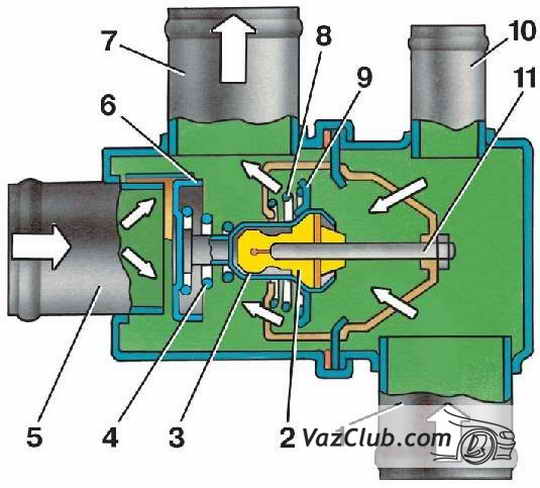

Виды термостатов, конструкция, принцип действия

За время существования техники, человечество придумало много различных видов данного узла. Практически все модификации и конструкции термостатов, можно отнести в несколько больших групп. По конструктивному исполнению: механические, электромеханические и электронные. По температурным режимам: высокотемпературные (300—1200 °C), Средне температурные (-60—500 °C) и термостаты для низких температур (менее ?60 °C). Так же, можно классифицировать по виду рабочего тела. Воздушные, жидкостные, твердотельные. Мы же будем рассматривать, термостаты, которые наиболее часто применяются в бытовой технике.
Механические – это термостаты, в которых не используются электрические части, будь то контактные пары (группы) или электронные компоненты, такие как электронные датчики и т.п. Данный вид, так же делиться на несколько подвидов. Но подробно обсуждать эти разновидности прибора мы не будем, так как в бытовой технике, чаще используются электромеханические и электронные виды термостатов.

В крупной бытовой технике, механический термостат можно встретить в кухонных плитах, духовках. Механический термостат в них используется для поддержания заданной температуры в духовке. Очень часто, термостат, выполнен комбинированно, с газовым краном духовки. Работает этот узел таким образом: открываете кран подачи газа в духовку, он имеет градуировку на панели управления газовой плиты или духовки, либо от 0 до 10, либо примерные значения температуры. В механизме крана есть два «значения» подачи газа – максимум и минимум. Это значит, что газ в духовку поступает максимально заданным давлением до набора необходимой температуры. После набора температуры термостат переводит кран в режим минимум, при котором, рост температуры не происходит. Как только температура упала ниже заданного параметра, термостат снова переводит механизм подачи газа в режим максимум. Составные части: газонаполненная колба, капиллярная трубка, рабочая мембрана.
Электромеханические – это термостаты, в которых используются контактные пары (группы).
Электрические термостаты, так же делятся на несколько видов. Первый, это вид, где в качестве датчика температуры, используется газонаполненная колба, капиллярная трубка, рабочая мембрана. Второй вид, в качестве датчика температуры, используется биметаллическая пластина. И в обоих случаях, сила от мембраны или биметаллической пластины, направлена на замыкание / размыкание контактных групп, пар. Еще можно отметить

Термостат стиральной машины

две подгруппы электромеханических, биметаллических термостатов – это регулируемые и с фиксированным температурным значение, при достижении которого термостат замыкает контакты, либо размыкает.
Электронные – это термостаты, в которых контроль температуры, как правило, осуществляется за счет
изменения проводимости электронного компонента, терморезистора (NTC), термотранзистора и т.д., это так называемый датчик. Датчики, условно можно разделить на два вида – это те, в которых при росте температуры, сопротивление возрастает и напротив, те в которых, во время роста температуры замеряемой среды, сопротивление падает, т.

е. возрастает проводимость. Датчик, проводами соединен с микроконтроллером, который в свою очередь, откалиброван под конкретный вид датчика. Это означает, что контроллер (микросхема), «понимает» значения сопротивления контрольного элемента. И в зависимости от заданных

Регулируемый, биметаллический термостат

значений и фактических, силовая часть схемы (реле), замыкает / размыкает контактные группы. Существует множество модификаций электронных термостатов. С выводом значений на дисплей, с ступенчатым или многоуровневым контролем / реакцией, с возможностью регулировки временных параметров и много других. Хочется отметить, что в современной технике все чаще используются электронные термостаты.

Способы проверки термостатов. Диагностика неисправности

Для механического вида, используемого в кухонных плитах, самый простой способ выявления неисправности. Я бы назвал метод — проверка по признакам. Пример. Включаем духовку, выставляем небольшое значение температуры. Т.е. не минимальное значение, а скажем для градуировки от 0 до 10, устанавливаем на 2, для «градусной» градуировки, ставим, к примеру, на 100 градусов Цельсия. При прогреве прибора, приблизительно в течении 5 — 15 мин., пламя на рассекателе, должно уменьшиться до значения мин. (почти погасло, но поддерживается в стабильном состоянии). Точность проверки, возрастет, если использовать термометр или мультиметр с термопарой, сравнивая значения. В случае, если с течением времени, пламя не реагирует, необходимо заменить термостат или узел целиком.

Электромеханический термостат духовки

Для электромеханических термостатов, я бы выделил два метода проверки. Первый. Проверка прибора относительно заданных параметров на соответствие. Пример. Стиральная машина с электромеханическим термостатом, заданная температура 40 градусов Цельсия. Здесь стоит отметить, что для проверки температуры в стиральной машине, нужно знать рабочий алгоритм. Т.е. когда происходит нагрев. В большинстве СМ, нагрев начинается после 5 – 10 минут работы, прибора и только до первого слива воды, это справедливо для большинства программ, кроме «короткой стирки». С помощью термометра или мультиметра с термопарой, контролируем нагрев воды в баке. При исправном приборе заданное значение, должно соответствовать измеряемому, с учетом небольшой погрешности и дельты t°.

Дельта t° (? t°) это разница в градусах, между температурой выключения и включения термостата. Другими словами при достижении заданной температуры, термостат отсекает нагрев, не точно в заданном положении, а немного больше заданного значения и при падении установленной температуры, термостат включается, как бы с запозданием, вот эта разница температур и есть ? t°. Пример. Установили температуру в духовке 170 градусов Цельсия. Термостат, отключает нагрев при достижении 173 градуса, а при падении температуры ниже 168 градусов, включает нагрев снова. ? t° составляет 5 градусов Цельсия (значения вымышленные).

Биметаллические, нерегулируемые термостаты

Второй способ проверки электромеханического термостата. Этот способ менее точный, чем первый, но для диагностики неисправности в «домашних условиях», вполне приемлем. Способ опишу на примере. Есть духовой шкаф, с пределом температурного диапазона до 280 градусов. Разбираем прибор, находим термостат, пару контактов, которые при достижении температуры размыкаются. Их можно найти, если проследить проводку так же по сечению провода и т.д. Провода снимаем и замыкаем между собой, а к контактам термостата, подключаем тестер в режиме «прозвонки», в холодном состоянии духовки, они должны «звонится» накоротко, т.е. сопротивление равно приблизительно нулю. Устанавливаем ручку термостата в положение 150°С, включаем духовку. Не забываем о мерах предосторожности. Спустя, минут 5 – 10, если на тестере не появилось значение «разрыв» (бесконечное сопротивление), медленно вращаем ручку регулятора температуры в сторону минимального

Электромеханический термостат холодильника

значения, в определенном положении ручки, тестер должен показать разрыв, это зависит от степени прогрева
прибора и времени работы. Если замерять температуру в диагностируемом приборе, проверка исправности будет более точной. Описанные способы проверки, справедливы для выявления неисправности электромеханических термостатов и в стиральных машинах, посудомоечных машинах, холодильниках, утюгах, бойлерах и т.д.

Проверка электронного термостата. Электронный термостат можно проверить первым методом, описанным для электромеханического термостата. Этот способ подходит для определения неисправности узла в целом.
Для проверки на элементном уровне, необходимо замерить изменение сопротивления датчика, при изменении

Датчик NTC, электронного контроля температуры

температуры, проверить работоспособность контроллера (питание и пр.), а так же исправность исполнительного узла (РЕЛЕ и т.д.)
Из опыта ремонта бытовой техники должен отметить, что неисправность термостатов, не зависимо от вида, проявляется как правило, в виде постоянно замкнутых силовых контактов либо разомкнутых, не зависимо от температуры. Несоответствие показаний температуры, встречается достаточно редко.
Термостат в стиральной машине, духовке, холодильнике, бойлере и т.д.
В современных бытовых приборах, все чаще используются электронные термостаты, в виду их точности и безотказности, а так же удельной стоимости, относительно электромеханических. Все электромеханические термостаты, достаточно похожи друг на друга, так же как и схемотехника электронных.

Вот мы и рассмотрели основные виды термостатов, конструкцию, принцип работы, а так же методы выявления неисправностей. Если что — то упустил, прошу добавить в комментариях.

принцип работы, выбор и установка

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Регулятор температуры: виды, принцип работы

Главная задача отопительной системы — создание для жильцов максимально комфортных условий, поддержание оптимальной температуры в помещениях. Достичь цели можно несколькими способами, однако самый удобный и распространенный всего один. Это использование специальных приборов — терморегуляторов. Такие устройства работают не только в системах отопления, они являются важным элементами холодильников, а также кондиционеров. Поскольку не у всех есть возможность регулировать температуру и скорость подачи теплоносителя, можно модернизировать систему, оснастив ее этим прибором. Однако прежде чем приобретать устройство будущим хозяевам не мешает понять принцип работы регулятора температуры, узнать о конструкциях максимум информации.

Знакомство с устройствами

Первые комнатные регуляторы температуры были созданы в Дании еще в прошлом веке, после Второй Мировой — в конце х. Время шло, простейший прибор модернизировался, появлялись новые его разновидности. В наше время ассортимент терморегуляторов уже довольно широк. Можно купить модели для централизованных систем отопления, для котлов, работающих автономно, для теплых полов и инфракрасных излучателей.

Второе название этого небольшого комнатного прибора — радиаторный термостат. Это специальный механизм, который встраивают в подающую трубу. Терморегулятор дает возможность практические мгновенно менять скорость подачи теплоносителя, тем самым контролируя температуру в помещении. Погрешность данных устройств обычно незначительна, поэтому все они достаточно эффективны.

Подобные устройства контроля используются не только в радиаторах, но и в холодильниках, утюгах, морозильных камерах или в климатических системах. Эти приборы являются неотъемлемой частью духовых шкафов, аквариумов. Нередко их применяют в сельском хозяйстве, животноводстве: например, в тепличных комплексах и инкубаторах, где очень важно поддерживать идеальные условия для роста растений или животных.

Плюсы

Использование термостата дает хозяевам сразу несколько преимуществ.

  1. У них появляется возможность поддерживать оптимальную температуру в ручном или автоматическом режиме.
  2. Высокая точность регулировки гарантирована. Даже модели среднего класса имеют минимальную погрешность — °.
  3. Очень легко задать разный температурный режим во всех комнатах, что позволит добиться максимального комфорта для жильцов.
  4. Приборы позволяют уменьшить счета за электроэнергию у владельцев квартир, сберечь газ либо другой вид топлива в загородных домах.
  5. Простой монтаж и беспроблемная эффективная работа регулирующих устройств гарантирует их быструю окупаемость. Она более заметна в частных домах, но ощутима и в многоэтажках.
  6. Есть возможность мгновенно перекрыть подачу воды на радиатор, в котором произошла поломка. Этот плюс наиболее важен для жильцов многоквартирных домов.

Экономия средств за счет терморегулирующих приборов может стать весьма ощутимой. Самые простые ручные механизмы помогают сократить траты как минимум на 10%. «Умные» устройство позволяют сберечь уже до 30%. Принцип работы обычного регулятора температуры понять несложно, так как эти приборы отличается простотой. Эти преимущества — причины, по которым терморегулятор имеет большой срок эксплуатации. Однако модели, дающие возможность электронного управления, гарантируют максимальный комфорт жильцов.

Минусы

Ни одна конструкция, придуманная человеком, не лишена недостатков. Слабые стороны термостатических устройств зависят от их вида. Наиболее важным фактором является точность считывания температурных показателей. Как правило, четкой работой отличаются электронные приборы. У некоторых простейших механических устройств погрешность может превышать даже °. Другой недостаток этой разновидности термостатов — низкая функциональность.

Принцип работы регулятора температуры

Перед тем как сделать окончательный выбор в пользу того или иного прибора, многие будущие владельцы интересуются, как работает термостат. Эти устройства бывают нескольких видов, но, несмотря на различия, принцип работы регулятора температуры одинаков. Он основан на свойстве жидкости (или газа) менять объем в зависимости от температуры. Устройство считывает данные из среды, в которой находится, а затем меняет их, если таковы требования.

Все устройства имеют температурный датчик, фиксирующий нагрев воздуха в комнате, или теплоносителя системе. Для регулировки в терморегуляторе предусмотрена рабочая часть. Простейший термостат имеет термическую головку и клапан. В первой находится сильфон — цилиндр, имеющий гофрированные стенки.

В нем находится теплоноситель — специальная жидкость либо газ. Сильфон соединен с клапаном, изменяющим поток, штоком. Когда измеряемые параметры выходят за пределы заданных значений и повышаются, среда начинает расширяться, давление действует на клапан. При остывании воздуха или теплоносителя происходят обратные изменения.

  1. Когда температура воздуха в помещении понижается, сильфон сжимается, поднимая шток. Благодаря этому клапан получает возможность пропускать большее количество теплоносителя.
  2. Если в комнате, наоборот, становится слишком тепло, то сильфон, наоборот, растягивается, а шток опускается, закрывая клапан. Поток теплоносителя уменьшается, а температура понижается.

Эти процессы сменяют друг друга постоянно. Точность работы современных устройств гарантирована. Если модели среднего ценового сегмента реагируют на изменения внешней среды на °, то более совершенные приборы уменьшают это значение до десятых долей.

Несмотря на простоту этих терморегуляторов (или благодаря ей), такие механические конструкции наиболее популярны. Их выбирают для радиаторов в квартирах и для обогревательных систем загородных домов. Однако на точность приборов могут повлиять сквозняки, близкое расположение источников холодного воздуха, прямое попадание солнечных лучей, внезапное повышение или понижение температуры на улице.

Разновидности приборов

Устройства, предназначенные для контроля, отличаются конструкцией, но принцип работы регулятора температуры одинаков. В них могут быть задействованы механические, электронные узлы, либо их комбинации. Сейчас на рынке представлены 4 разновидности компактных комнатных приборов:

  • механические;
  • электронные;
  • программаторы;
  • беспроводные, радиоуправляемые.

Модели используются для систем теплых полов, для батарей отопления, для электрообогревателей и котлов.

Механические регуляторы

Это самые простые, практически безотказные модели. Все настройки в них делаются вручную. Терморегуляторы, предназначенные для систем отопления, различаются чувствительной средой, которая находится внутри сильфона. Поэтому механические устройства в продаже можно найти двух видов — жидкостные и газонаполненные. Первые приборы отличаются низкой ценой, вторые — большей надежностью.

У газонаполненных моделей лучшая скорость и плавность реакции на изменение температуры. Другое преимущество — минимальное влияние параметров теплоносителя на газовую среду сильфона терморегулятора. Для жидкостных регуляторов характерна большая точность передачи давления на шток.

К минусам механических терморегуляторов относится:

  • необходимость ручной настройки, она часто требует корректировки;
  • некоторая неточность температурных показателей, отличие от реальной температуры воздуха или воды может составлять °.

Главное преимущество таких регуляторов — приемлемая цена. Долговечность — второй плюс, так как в простейшей конструкции практически нет элементов, которые могут неожиданно выйти из строя. Другие модели имеют аналогичный принцип работы регулятора температуры, однако их оснащение более сложное.

Электронные термостаты

Эти устройства стоят дороже, зато они предоставляют хозяевам возможность не беспокоиться о постоянном контроле их работы. В таких регуляторах предусмотрена настройка с плавным изменением параметров в определенное время суток. Им не нужна какая-либо корректировка в случае повышения либо понижения температуры за окном.

Все необходимые показатели можно увидеть на информативном дисплее. Он бывает кнопочным или сенсорным. Для удобства владельцев в комплект входит пульт дистанционного управления. Недостатки моделей — более высокая стоимость, риск поломки электроники.

Регуляторы-программаторы

Программируемые термостаты — довольно дорогие устройства, которые имеют несколько режимов и программ. Зато с их помощью возможен постоянный контроль отопительной системы, создание максимально комфортного микроклимата, настройка для экономии энергоресурсов.

Аналоговые приборы имеют систему Wi-Fi, позволяющую отслеживать и контролировать работу через смартфон или планшет. Однако за максимальное удобство придется заплатить большую сумму. Других недостатков, помимо возможного отказа довольно сложного оборудования, у программаторов нет.

Беспроводные модели

Радиоуправляемое устройство (программируемый терморегулятор) — совершенство, из-за которого придется смириться в самой высокой ценой прибора. Зато их большое преимущество — отсутствие электрического кабеля. Такое оборудование предназначено для тех владельцев, которые не хотят «портить» интерьер ни проводами, ни дополнительными розетками.

Чаще регулятор температуры необходим для обогревательной системы, особенно если она является единственным или основным источником тепла. В таком случае ее рекомендуют оснащать электронным либо программируемым терморегулятором. Для вспомогательного обогревательного оборудования подойдет любой прибор, имеющий датчик нагрева.

Терморегуляторы и их использование

Ту или иную модель регулятора температуры выбирают в зависимости от условий. Так как поддержание комфортного микроклимата главное их предназначение, о необходимости приборов задумываются, когда не получается эффективно контролировать температуру в помещениях.

Комнатные термостаты для радиаторов

В этом случае регулятор температуры воды приобретают для поддержания оптимальной температуры в помещении, так как повысить нагрев теплоносителя он не в состоянии. Зато прибор будет полезен, эффективен для ее понижения. Поскольку разница между моделями для однотрубных и двухтрубных контуров отопления существует, тип системы надо учитывать при монтаже.

Регулятор-ограничитель температуры теплоносителя может иметь ручное, электронное либо программное управление.

  1. Механические устройства немногим отличаются от простейших «коллег» — от вентилей. В зависимости от температуры в комнате такие регуляторы уменьшают или увеличивают поступление воды в радиатор. Долговечность их не всегда привлекательна, потому что контролировать температуру вручную приходится постоянно, но мало кому понравятся лишние хлопоты. Ориентиром тут выступают только личные ощущения дискомфорта — прохлады либо чрезмерного тепла.
  2. Батареи, оснащенные электронными или программируемыми устройствами, наоборот, не требуют к себе повышенного внимания. После выставления параметров нагрева воды такая система начнет работать в автоматическом режиме. Термостат будет перекрывать воду, когда датчик обнаружит превышения показателей, и снова откроет, если в комнате через какое-то время похолодает. Хозяева могут периодически проверять работу, наблюдая за значениями на дисплее.

В квартирах многоэтажек более популярными остаются механические модели. Программаторы и электронные термостаты пользуются большим спросом у владельцев домов с водяным автономным отоплением. Некоторые модели оснащаются выносными датчиками. Поскольку приборы могут полностью контролировать работу котлов, приобретение сложных и дорогих термостатов имеет смысл. Такое оборудование, как правило, окупается всего за несколько месяцев отопительного сезона.

Регуляторы температуры для дачи

Дом, в котором не проживают постоянно, или дача также нуждается в терморегуляторе. В таком случае приборы воспрепятствуют замерзанию дома, так как смогут поддерживать минимальную температуру. Она предотвратит замерзание труб и отсыревание стен, а значит, убережет здание от возможного «нашествия» плесневого грибка.

Сейчас пользуются спросом инфракрасные обогреватели, безопасные, эффективные и экономичные. Для них обычно выбирают электронные устройства либо программаторы. Если на даче оборудовано водяное отопление, которое работает от котла, то приобретение «умного» терморегулятора тоже оправдано. Он будет включать оборудование, следить за температурой, защищать контур от замерзания.

Правила монтажа теплорегулятора

Принцип работы регулятора температуры не единственное, что необходимо знать будущему владельцу, если он привык во всем полагаться только на себя, и предпочитает устанавливать оборудование самостоятельно. Прибор обязательно устанавливают в месте подачи воды в радиатор. Чугунные модели для установки приборов не подходят. Это не все ограничения, поэтому для эффективной работы прибора перед монтажом необходимо познакомиться еще с несколькими правилами.

  1. Вертикальная установка устройства запрещена, потому что в этом случае на его работу будут постоянно влиять восходящие теплые потоки воздуха. Минимальное расстояние от пола до прибора должно составлять мм.
  2. Регулятор температуры не прячут в нише, не закрывают экранами или шторами, так как любые препятствия приведут к некорректным показаниям. Возможный выход — покупка термостата с выносным, дистанционным датчиком. Элемент этот крепят к стене.
  3. Последовательность установки нескольких приборов в жилье различна. В частных домах монтаж всегда начинают с верхних этажей. В квартирах — с тех комнат, где колебания температуры наиболее ощутимы: это помещения, «смотрящие» на юг, кухни, гостиные.
  4. Шаровой кран перед терморегулятором — лучший вариант. Да, терморегулятор может исполнять роль запорного элемента, однако ни к чему подвергать прибор ненужным нагрузкам. Грубая ошибка — монтаж шарового крана между термостатом и радиатором.

Есть еще одна особенность: это отличие в монтаже прибора на одно- и двухтрубные системы. В первом случае необходимо установить байпас — отрезок, соединяющий подводящую и отводящую трубы. Цель элемента — обеспечение движения теплоносителя даже при закрытом клапане терморегулятора. Важное условие одно: диаметр байпаса должен быть меньше, чем у подающей трубы. Например: 16 против 20 у стояка.

Терморегулятор всегда монтируют на подающей трубе, вентиль ставят на обратной. Других отличий в установке на разные системы нет. Процесс монтажа устройства стандартный. Прибор имеет резьбу, под которую подбирают фитинги, или нарезают резьбу непосредственно на трубе.

Как настраивают регулятор температуры?

Установка оборудования проблем не обещает. Первичная его регулировка происходит на заводе, однако она производится по стандарту, а такие усредненные показатели не могут устроить всех. Перенастройка зависит от вида прибора. Если говорить о простейшей конструкции, то в этом случае последовательность действий такова:

  1. После монтажа закрывают окна и все двери. Если есть вытяжка, то ее включают. Затем открывают клапан полностью — перемещают головку терморегулятора в крайнее левое положение.
  2. Устанавливают термометр в то место комнаты, где необходима максимально комфортная температура. После того как температура повысится примерно на °, клапан закрывают до упора, вправо.
  3. Потом начинают следить за изменением показаний термометра. Когда будет достигнута идеальная температура, терморегулятор медленно открывают до тех пор, пока не появится шум, пока не начнет прогреваться радиатор. В этот момент останавливаются.

Последнее действие хозяев — запоминание показателей на приборе. Для удобства выставления отличающихся параметров в разных комнатах можно сделать таблицу, имеющую две графы-колонки. Одна с делениями на приборе, другая с температурой, соответствующей им. Чтобы терморегулятор прослужил дольше, его рекомендуют периодически полностью открывать в летний сезон.

Принцип работы регулятора температуры понять нетрудно, он довольно прост. Гораздо сложнее выбрать оптимальный прибор, найти «свою» разновидность. Поскольку ассортимент достаточно широк, в этом случае многое решает вид отопительной системы (автономная или централизованная, основная или вспомогательная). Имеет значение и готовность хозяев променять определенную (и немалую) сумму на устройство, способное обеспечить максимально комфортные условия для проживания.
