Порядок регулировки клапанов 402 двигатель газель: Регулировка Клапанов Двигателя ЗМЗ-402 Вручную

Регулировка зазоров клапанов ГАЗ-3110

Регулировку теплового зазора между клапанами и коромыслами выполняем при ремонте ГБЦ

Так же при появлении стука в районе клапанной крышки

При увеличенном зазоре появляется характерный звонкий стук.

При маленьком зазоре между клапанами и коромыслами двигатель будет как бы «зажат», или еще говорят – «тупой».

При этом будет снижена его мощность и приемистость, повышенный износ клапанного механизма.

Регулировка проводится на холодном двигателе.

Снимаем корпус воздушного фильтра карбюратора для этого:

Отверткой ослабляем затяжку хомута и снимаем шланг отвода картерных газов.

«Отщелкиваем» пять зажимов, и снимаем крышку корпуса воздушного фильтра, вынимаем фильтрующий элемент.

Отверткой ослабляем затяжку хомута и снимаем гофрированный шланг забора воздуха.

Отверткой отгибаем усики стопорных шайб, и ключом на 10 отворачиваем три гайки.

Снимаем корпус воздушного фильтра.

Отсоединяем трубку отвода картерных газов.

Отсоединяем шланг вакуумного регулятора датчика-распределителя зажигания

Торцевым ключом на 10 выворачиваем шесть болтов крышки головки блока

Снимаем крышку

Снимаем уплотнительную прокладку.

Устанавливаем поршень первого цилиндра в ВМТ.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот.

Оба клапана первого цилиндра должны быть закрыты. Коромысла свободно покачиваться.

Ключом на 14 отпускаем контргайку регулировочного винта и на один — два оборота отворачиваем регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп.

Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт и затягиваем контргайку и вновь проверяем зазор.

Регулируем зазоры обоих клапанов первого цилиндра.

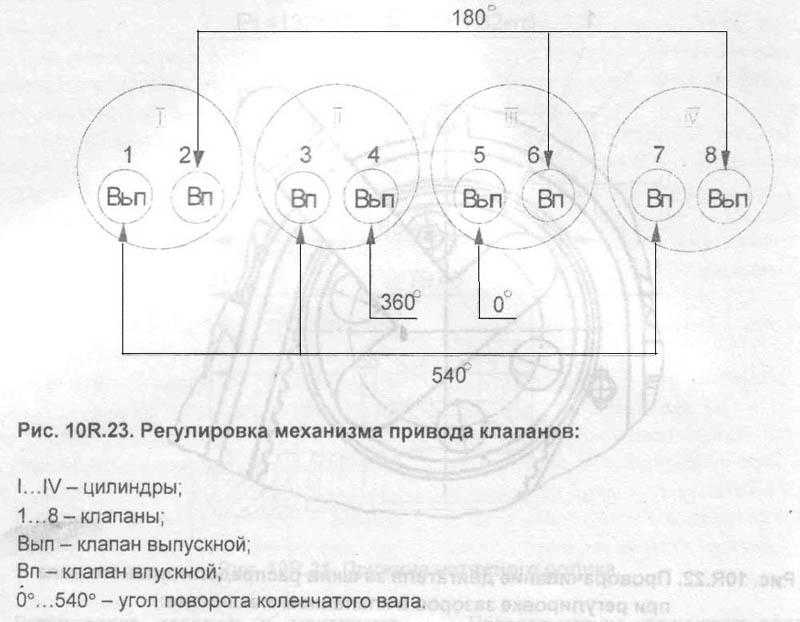

Затем специальным ключом за храповик:

• Провернуть коленчатый вал на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 2-го цилиндра.
• Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 4-го цилиндра.
• Провернуть коленчатый вал еще на пол-оборота (180°) и отрегулировать зазоры в приводе клапанов 3-го цилиндра.

Величина зазоров в приводе клапанов:

Номер цилиндра	Клапан	Величина зазора, мм
1	Впускной Выпускной	0,40–0,45 0,35–0,40
2	Впускной Выпускной	0,40–0,45 0,40–0,45
3	Впускной Выпускной	0,40–0,45 0,40–0,45
4	Впускной Выпускной	0,40–0,45 0,35–0,40

После регулировки клапанов нужно запустить двигатель и после прогрева сделать пробную поездку.

Проверить работу двигателя на всех режимах. При неудовлетворительной работе клапанного механизма повторить проверку зазоров.

Регулировка клапанов на двигателях автомобилей ГАЗ

Содержание

Горьковский автомобильный завод успешно работает с 1932 года, и за это время создал немало легковых авто и грузовиков, некоторые модели машин стали легендами российской автомобильной промышленности. Двигатели этих автомобилей еще двадцать назад не имели гидравлических компенсаторов в газораспределительном механизме, и регулировка клапанов ГАЗ выполнялась вручную.

• 1 Регулировка клапанов на автомобилях ГАЗ
• 2 Порядок регулировки клапанов ГАЗ
• 3 Регулировка клапанов ГАЗ 402
• 4 Регулировка клапанов ГАЗ 53
• 5 Регулировка клапанов ГАЗ 3307
• 6 Нюансы при регулировке клапанов на автомобилях ГАЗ

Первые три десятилетия на Горьковском автозаводе разрабатывались собственные моторы, но на рубеже пятидесятых и шестидесятых годов прошлого столетия был построен завод по производству моторов в Заволжье, на котором до сих пор выпускаются двигатели и моторные детали для «газовских» машин. Чтобы двигатель ЗМЗ мог работать бесперебойно, он нуждается в техническом обслуживании, в том числе и в регулировке клапанов.

Регулировка клапанов на автомобилях ГАЗ

В регулировке клапанов нуждаются двигатели легковых автомобилей «Волга» ГАЗ 21, ГАЗ 24 (или 2410), ГАЗ 3110, а также грузовиков ГАЗ 53 и ГАЗ 3307. Если вовремя не регулировать клапана, они будут стучать, а при слишком больших или маленьких зазорах мотор не сможет работать стабильно и выдавать положенную мощность.

В клапанах должны быть определенные зазоры, если зазоры слишком маленькие или их нет совсем:

• клапана не будут герметично прилегать к седлам в головке блока (ГБЦ), в результате в цилиндрах не будет создаваться необходимого сжатия топливной смеси, мотор потеряет мощность;
• от неплотного прилегания к седлам клапана прогорают.

Если зазор слишком большой, в газораспределительном механизме возникает стук, клапана открываются в недостаточном объеме, и так же теряется мощность ДВС.

На всех моторов ЗМЗ клапана регулируются с помощью регулировочных винтов, для того чтобы винты не раскручивались, сверху они фиксируются контргайками. В различных руководствах и инструкциях по эксплуатации указаны разные зазоры в клапанах, но считается, что они должны быть в пределах от 0,25 до 0,45 мм. Как регулировать зазоры, на горячем или холодном двигателе, давно ведутся споры, хотя во всех книжных руководствах рекомендуется регулировку клапанов на автомобилях ГАЗ делать на холодную.

Порядок регулировки клапанов ГАЗ

К двигателям Заволжского завода, которые нуждаются в регулировке клапанов, относятся ДВС ЗМЗ-402 (устанавливались на «Волгах») и ЗМЗ-53 (ЗМЗ-511) для грузовиков в различных модификациях. ЗМЗ-402 является четырехцилиндровым мотором, порядок работы цилиндров этого двигателя – 1-2-4-3. Двигатели типа ЗМЗ-53 – восьмицилиндровые, цилиндры работают в порядке 1-5-4-2-6-3-7-8.  Клапана на ДВС всегда регулируют, руководствуясь порядком работы, и стараются начинать регулировку с первого цилиндра, когда его поршень находится в верхней мертвой точке.
Так как 8-ми и 4-х цилиндровые моторы имеет разную конструкцию, то и порядок регулировки клапанных зазоров у них разный. Ниже в статье мы рассмотрим, как выполнить регулировку для того и другого типа двигателя.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

• распределительный вал, он вращается в пяти опорах блока цилиндров;
• распредшестерня, передает движение от коленвала распределительному валу;
• 8 толкателей, приводятся в движение кулачками распредвала;
• 8 алюминиевых штанг;
• ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
• выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

• сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
• затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
• происходит рабочий ход;
• последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

• останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
• открываем капот, снимаем корпус воздушного фильтра;

• снимаем клапанную крышку, она держится на шести болтах;
• прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;

• следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
• регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем полоборота двигателя по часовой стрелке (метки должны находиться внизу)
• регулируем оба клапана на втором цилиндре;
• проворачиваем еще полоборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
• делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

• выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
• делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Регулировка клапанов ГАЗ 53

Двигатель ЗМЗ-53 также имеет нижнее расположение распредвала и верхнее расположение клапанов, но у мотора две ГБЦ, две оси коромысел и 16 алюминиевых штанг. Регулировку клапанов можно произвести двумя способами:

• по каждому цилиндру, проворачивая коленвал каждый раз на четверть оборота;
• за два приема, выставляя ВМТ первого и шестого цилиндров.

При регулировке клапанов за два оборота выставляем ВМТ 1-го цилиндра и регулируем зазоры выпускных клапанов цилиндров 1-2-4-5, впускных – цилиндров 1-3-7-8.  Далее делаем полный оборот коленвала (ВМТ 6-го цилиндра) и регулируем все остальные клапана.

Согласно руководство по эксплуатации на двигателе ЗМЗ-53 также рекомендуется проводить регулировку зазоров клапанов на холодном ДВС. У «газоновского» двигателя штанги значительно короче, чем у ЗМЗ-402, поэтому при нагреве зазор уменьшается меньше. Тем не менее, все же лучше делать регулировку на хорошо прогретом моторе, в таком случае клапана точно не будут зажаты при достижении рабочей температуры ДВС. Зазоры следует выставлять 0,25 мм на всех клапанах.

Регулировка клапанов ГАЗ 3307

Двигатель ЗМЗ-511 (и другие его модификации) устанавливается на автомобиль ГАЗ 3307. Принципиально этот движок совершенно ничем не отличается от мотора ЗМЗ-53, поэтому регулировка клапанов ГАЗ 3307 производится точно так же, как и клапанов на автомобиле ГАЗ 53. Разница между моторами только в конструкции впускного коллектора, камерах сгорания ГБЦ и в некоторых элементах навесного оборудования.

Нюансы при регулировке клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

• изношены кулачки распредвала;
• ось, на которой стоят коромысла, имеет выработку;
• носики коромысел неравномерно сработались;
• износились толкатели;
• сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора.
