Подключение зеркала с монитором заднего вида и камеру заднего вида: Помощь в выборе камеры заднего вида | Камеры заднего вида | Блог

Содержание

Камеры заднего вида: вопросы и ответы

Ежедневно нам задают множество вопросов о камерах заднего вида. Сегодня мы подробно ответим на самые популярные из них:

  • Почему на сайте встречаются идентичные по корпусу камеры, но с разной ценой?
  • Что за красный провод выходит у тюльпана?
  • Совместима ли камера AVEL с установленным в автомобиле монитором или головным устройством?
  • Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?
  • Почему на автомобилях концернов VAG, Mercedes и некоторых других производителей камера работает с помехами или не включается при запущенном двигателе?
  • Каков ресурс камер заднего вида AVEL и их гарантийный срок?
  • С какими проблемами, связанными с камерами заднего вида, обращаются в сервисный центр чаще всего?

Самый популярный вопрос: я вижу 3 штатные камеры на свой автомобиль, одинаковые на внешний вид, но с разной ценой.

Чем они отличаются?

Основное отличие камер заднего вида – это видеосенсор, который обеспечивает качество изображения, и линза, которая обеспечивает угол обзора. Для сравнения давайте посмотрим на скриншот, демонстрирующий одновременный видеозахват с трёх моделей камер:

  • AVS327CPR с CCD HD сенсором и широким углом обзора, который обеспечивает широкоугольная стеклянная линза,
  • AVS315CPR с CMOS сенсором и ИК подсветкой,
  • AVS112CPR – экономичный вариант камеры с CMOS сенсором и LED подсветкой.

На скриншоте видны различия в качестве изображения с камер при разном освещении. Каждый автовладелец может выбрать камеру, которая подходит под его нужды. Если Вам важен угол обзора и качественная картинка при недостаточном освещении, тогда стоит присмотреться к моделям с CCD HD сенсором. Если Вы используете автомобиль исключительно днём, тогда можно ограничиться камерой подешевле. Кроме того, при парковке вечером, если в автомобиле не очень хороший свет от задних ходовых огней, камеры с ИК и LED подсветкой обеспечат видимость объектов, находящихся позади автомобиля.

Стенд для одновременного видеозахвата с трёх камер заднего вида

Ch2 – AVS112CPR (CMOS LED), Ch3 – AVS315CPR (CMOS IR), Ch4 – AVS327CPR (CCD HD)

Ch2 – AVS112CPR (CMOS LED), Ch3 – AVS315CPR (CMOS IR), Ch4 – AVS327CPR (CCD HD)

Второй по популярности вопрос: что за красный провод выходит из тюльпана в проводке, идущей в комплекте с камерой заднего вида AVEL?

Существует два типа мониторов:

  • первый тип переходит в режим показа камеры заднего вида по видеосигналу,
  • второй – с помощью активационного провода

Если у Вас монитор второго типа, то в нём должен быть провод для активации режима отображения камеры заднего вида. Для удобства прокладки кабеля в проводку из комплекта с камерой встроен дополнительный провод, один конец которого вы подключаете к активационному проводу монитора, второй – к «+» фонаря заднего хода.

Таким образом, Вам не нужно тянуть отдельный провод питания для подключения монитора.

В камерах с HD сенсором AVS327CPR активационный провод, который необходимо подключать к фонарю заднего хода, совмещен с питанием камеры и скрыт. Его отдельное подключение не требуется.

Перейдём к вопросу номер три: совместима ли камера заднего вида AVEL с уже установленным головным устройством или монитором?

Если в Вашем автомобиле установлено не заводское оборудование, а стороннее, не зависимо от того монитор это или головное устройство, то проблем с подключением возникнуть не должно. Чтобы в этом убедиться, необходимо предварительно ознакомиться с инструкцией от монитора или ШГУ. Если инструкции у Вас нет, то убедиться в наличии видеовхода под камеру можно визуально, чаще всего они подписаны.

Если же у Вас установлено оригинальное заводское оборудование, то может понадобиться стороннее оборудование в виде переходников, видеоинтерфейсов и т. п. Также существуют оригинальные головные устройства, которые не поддерживают подключение камеры заднего вида. В данном случае перед покупкой камеры рекомендуем проконсультироваться со специалистом по установке дополнительного оборудования.

Можно ли заменить вышедшую из строя камеру другого производителя на камеру заднего вида AVEL, не меняя проводку?

Оставить старую проводку можно только в том случае, если у Вас на старой камере 2 разъёма: тюльпан и разъём питания. В этом случае мы поможем Вам подобрать камеру с такими же разъёмами.

Если же на автомобиле была установлена камера другого производителя с пиновым разъёмом, лучше всего проводку заменить, так как распиновка разъёмов и потребляемое напряжение на камерах может различаться, даже если разъёмы одинаковые.

Очень часто владельцы автомобилей концернов VAG и Mercedes задают нам один и тот же вопрос: почему камера работает с помехами или не включается при запущенном двигателе?

Если наблюдаются вышеперечисленные проблемы, значит, питание лампочки заднего хода в Вашем автомобиле осуществляется через ШИМ-контроллер, который необходим для регулировки яркости свечения и диагностики работоспособности лампочки.

Питание+12В то подключается, то отключается на лампочке. Камера заднего вида чувствительна к изменениям на ее входе питания.

Для решения этой проблемы необходимо подключить камеру заднего вида через дополнительное нормально разомкнутое четырёхконтактное РЕЛЕ, также может понадобиться ДИОД, чтобы убрать шумы. Схемы подключения можно найти на популярных автомобильных ресурсах, но лучше всего обратиться к специалистам.

Последние два вопроса можно объединить в один. Ниже расскажем, какой средний ресурс у автомобильных камер AVEL, каков гарантийный срок и с какими проблемами чаще всего обращаются в наш сервисный центр.

Статистические данные, которые мы старательно собираем на протяжении многих лет работы, позволяют нам уверенно заявить, что средний срок работы автомобильной камеры заднего вида составляет 3-4 года. Встречаются среди автомобильных камер и долгожители. Так, у одного из наших постоянных клиентов камера на автомобиле служит уже 9 лет.

Чаще всего после 3-4 лет автовладелец меняет свой автомобиль на новый и приходит к нам уже за другой камерой. Однако мы приводим статистику по клиентам, у которых камера действительно вышла из строя по той или иной причине после гарантийного срока. Обычно они берут такую же модель камеры, при этом замена камеры занимает несколько минут.

Также по нашей статистике процент брака за год составляет всего 2-3% в зависимости от модели. За год мы продаём около 5000 камер заднего вида, при этом в тот же год заменяем по гарантийным случаям около 130 камер. Здесь стоит отметить, что самая частая проблема, с которой к нам обращаются в сервисный центр, – это отсутствие изображения. Диагностика проводится сразу при клиенте, и, если камера действительно не работает, она заменяется на новую. После чего старая камера разбирается для подробного изучения причины поломки.

Таким образом, мы выявили 2 основные причины поломки камер:

Самая распространённая причина поломки камеры заднего вида – это заливка водой, несмотря на заявленную степень защиты IP67.

Проанализировав ситуацию, мы пришли к выводу, что зачастую на автомобильных мойках в камеру бьют сильной струёй воды, поднося сопло пистолета непосредственно к камере.

Конечно, это

Подключение зеркала видеорегистратора с камерой заднего вида

Можно предположить, что при прокладке кабеля от зеркала к камере порвали кабель и второе — к лампочке заднего хода провода цепляли ? Если перепутать полярность (+ и -) такое и получите. Прошивку лучше не трогать, в результате можно получить просто ЗЕРКАЛО.

Сообщение отредактировал Корнеев Виктор — 21.05.17, 21:36

Boris-29, вопрос конечно интересный . Настоятельно рекомендую Вам обратиться к продавцу за советом, камеры могут быть с разрешением от 420 (типовые) до 580 (почти высокой четкости) ТВЛ, вопрос в том, сможет ли регистратор обработать возросший по объёму видеопоток. Тут ответ даст только производитель. Второй вариант — продолжать эксперименты, без гарантии результата.

Сообщение отредактировал Корнеев Виктор — 03. 06.17, 16:01

Тоже столкнулся с проблемой. Зеркало в паре с камерой проработало 6 месяцев, а тут стала отваливаться. Чтобы заработала нужно переткнуть герметичный разъем. Снял/одел — работает, через 20 минут снова отваливается. И еще заметил, экран на зеркале начал подсвечиваться серым при окончании цикла записи ролика. Грешу, может не камера, а все же прошивка. ((
Для начала попробую токопроводящую пасту в разъем, может где окислилось.
И кстати по совместимости зеркала/камеры. у продавца на сайте али написано,
"4.о Один Объектив Камеры (Без Камеры Заднего Вида Объектива)
если вы покупаете Один Объектив Камеры (Без Камеры Заднего Вида Объектива), он не может поддерживать любой Камеры Заднего Вида объектив."
Вот что ответил сторонний магазин автоприблуд
Таких камер у нас в продаже нет по отдельности. Только в комплекте со своим регистратором. Более того — эти камеры НЕ взаимозаменяемые. Даже в пределах одного модельного ряда одной марки, в двух соседних моделях могут быть похожие внешне и по разъемам камеры, но не совместимые никак.

То есть даже воткнуть в разъем можно, но в лучшем случае не заработает, а может сгореть или аппарат или чужая для него камера.

Написал продавцу в Китай, можно ли купить камеру отдельно. Жду ответ.

Продавец ответил, да, можно купить отдельно камеру — 10$

E-ACE CHINA: ok,friend
It costs $10
You can buy from this link
https://www.aliexpress…615.0.0.192662a8DcRqPr
Please buy 10 pieces for $10

P.S похоже дело было в герметичном штыревом разъеме, расшатываются контакты, подшаманил токопроводящей пастой, второй день работает.

У меня таже проблема. купил Зеркало видеорегистратор Но без камеры так как у меня осталась камера от этой магнитолы Магнитола китай.ПОдключил через переходник.Но результата нет. может дело в самом кабеле?Он другого типа?
Неужели эту Камеру нельзя подключить вместо этой

Сообщение отредактировал Щдуп13 — 15.02.18, 14:12

Подскажите у кого зеркало addkey с камерой заводской, какая там распиновка на джеке 2.

5мм и вопрос по штекеру герметичному и камере. Какая там распиновка, ведь 4штырька выходит в сторону зеркала плюс два провода на запитку от лампы заднего хода, как оно там законнекчено? Ведь питание на камеру идет 5в от самого зеркала, а от лампы заднего хода 12в идет куда на камеру, а потом на зеркало?. Как оно там все законнекчено? Суть вопроса в том что купил зеркало без камеры а камеру отдельно, вот хочу подключить все это и не спалить зеркало.
Зеркало у меня такое
http://s.aliexpress.com/nueUjQRv?fromSns
а камера такая
http://s.aliexpress.com/bUrYf2y6?fromSns

Думаю еще заказать провод что б сконнектить все это, но очкую что распиновка не та.
Вот кабель этот
http://s.aliexpress.com/BjIVfQzI?fromSns

Подскажите как подключить. Выручайте.

столкнулся с этой же бедой, не решили проблему?

Технологии сегодня развиваются с катастрофически высокой скоростью. Если еще 20 лет назад автолюбители понятия не имели, что такое видеорегистратор или зеркало заднего вида для машины с камерой, то сегодня ассортимент таких устройств очень большой.

Настолько огромный, что порой сделать правильный выбор просто невозможно. Подробнее об основных характеристиках и выборе зеркал с камерами читайте ниже.

Характеристика устройства

Если вы решили приобрести салонное зеркало, то вам наверняка будут интересны особенности таких девайсов:

  1. Разумеется, первая особенность — это возможность точно узнать, что происходит позади автомобиля, включая пространство «мертвых точек». Даже если сзади находится малогабаритная помеха, водитель все равно будет предупрежден о ней.
  2. Большой угол обзора, в среднем этот параметр составляет около 170 градусов, что опять же, позволяет полностью контролировать пространство сзади.
  3. Большинство камер, подключающихся к зеркалу, демонстрируют цветное изображение.
  4. Возможность эксплуатации камер при любых погодных условиях, поскольку сам девайс имеет герметичный корпус.
  5. Такие камеры демонстрируют зеркальное отображение картинки, соответственно, водитель будет знать о реальном расположении объектов.
  6. Если вы отдадите предпочтение более современному устройству с высокочувствительной матрицей, то качество видео будет высоким даже в том случае, если освещение слабое.
  7. Большинство автозеркал с камерами включаются в автоматическом режиме, когда активируется задняя скорость.
  8. При необходимости водитель всегда может произвести регулировку и настройку камеры для подбора наиболее оптимального угла обзора.
  9. На картинку, выводящуюся на зеркало, накладываются специальные парковочные линии, что позволит неопытному автомобилисту более быстро парковаться.
  10. Универсальность монтажа зеркального устройства и камеры. Сам гаджет может быть встроен в номерную рамку машины.

Теперь вкратце рассмотрим разновидности гаджетов, которые можно найти в продаже:

  1. Универсальные варианты. Монтаж таких девайсов производится в специально предназначенные места.
  2. Гаджеты, продающиеся с номерной рамкой, в которую они и устанавливаются.
  3. Штатные устройства заднего вида, выпускающиеся для использоваться в конкретных моделях машин (автор видео — канал Всяко разно из Китая).

Преимущества и недостатки

Безусловно, любые электронные девайсы имеют как свои преимущества, так и недостатки, это вполне нормально. Необходимо отметить, что все плюсы и минусы зависят исключительно от конкретной модели гаджета.

Достоинства у таких девайсов следующие:

  1. Простота конструкции, в результате чего установка зеркала и самой камеры возможна в любое удобное для автовладельца место.
  2. Доступная цена.
  3. Возможность полного контроля ситуации позади транспортного средства.

Что касается недостатков, то они такие:

  1. В зависимости от устройства, оно может быть оборудовано слишком слабой защитой от повреждений. А при езде на авто по нашим дорогам девайс может выйти из строя достаточно быстро.
  2. Плохое изображение. Если вы приобрели дешевое устройство, то не стоит удивляться низкому качеству картинки.
  3. Обычно устройства такого типа не поддерживают возможность изменения угла.

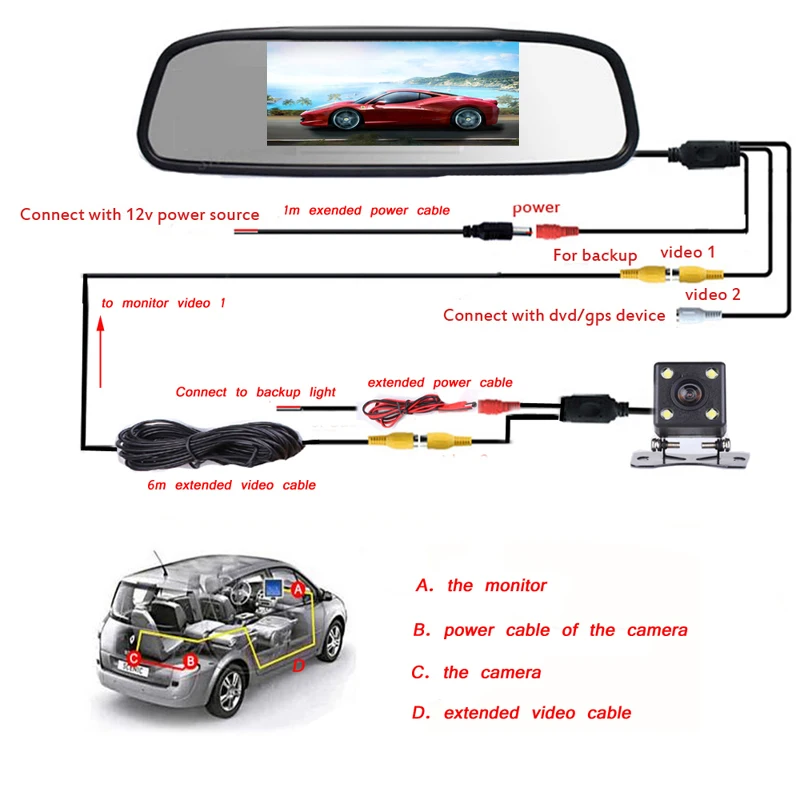

Инструкция по установке и подключению

Теперь предлагаем узнать о том, как подключить камеру заднего вида. Монтаж и подключение должно осуществляться в соответствии со схемой, которая идет в комплекте.

  1. Сначала установите само зеркало. В зависимости от модели, оно может представлять собой отдельную конструкцию или надеваться поверх на штатное зеркало. Если установке мешает салонный светильник, то демонтируйте его.
  2. Далее, подключаем провода. Минус от зеркала можно подключить к проводке того же светильника, а вот плюс следует подключить к фарам заднего хода, это позволит запускать устройство при включении задней передачи.
  3. Укладывать проводку следует под обшивкой потолка или под порогами, кому как удобнее.
  4. После укладки проводов необходимо произвести монтаж самой камеры. Если рядом с освещением номерного знака имеется специальная для этого заглушка, то ее нужно демонтировать. Если нет, то необходимо вырезать соответствующее отверстие, где камера зафиксируется.
  5. Проводка непосредственно от зеркала прокладывается через прорезиненную гофру, это позволит защитить ее от механических воздействий и, соответственно, повреждений. Все провода необходимо подключить в соответствии со схемой, которая идет в комплекте.
  6. Когда все провода будут подключены, а камера и зеркало будут готовы к эксплуатации, необходимо проверить работоспособность установленной системы. Как сказано ранее, активация устройства должна осуществляться с включением задней передачи, запускать мотор для этого не обязательно. Если гаджет не работает, необходимо прозвонить проводку. В некоторых случаях бывает такое, что устройство не функционирует из-за вышедшего из строя датчика заднего хода, если он не работает, при включении задней передачи не будет включаться заднее освещение.

Цена вопроса

Стоимость устройства может варьироваться в зависимости от производителя девайса, а также магазина, в котором совершается покупка. Тем более, что в продаже могут идти отдельно зеркала с мониторами, а отдельно — камеры заднего вида.

Видео «монтаж и подключение девайса в домашних условиях»

Наглядная инструкция по монтажу и подключению девайса своими руками приведена на видео ниже (автор обзора — канал russiaclear).

  • Перейти в магазин

Всем привет, недавно у меня уже был обзор на зеркало с видеорегистратором PAPAGO M10G, почитав комментарии обитателей сайта и по их же советам решил заказать для отца более бюджетный вариант + с камерой заднего вида. Что из этого вышло читаем дальше.
Посылка пришла в стандартной упаковке, ждал не долго, в пределах трех недель

Специально для наших дорог и добросовестных транспортных компаний защищена листом поролона

Конечно красочной коробку не назвать, выполнена в белом цвете с логотипом производителя без каких либо характеристик, но в принципе это не главное

Внутри зеркало защищено еще одним листом поролона, находилось на проставки из картона с вырезом под камеру


Комплектация за исключением зеркала

Теперь не много по каждому из составляющих

1) руководство пользователя, увы раздела для русскоязычных нет

2) зарядное от прикуривателя, достаточной длины, чтобы пустить его под обшивкой автомобиля, для того, чтобы не болтались лишние провода


3) камера заднего вида


-провод для питания и подключения камеры к зеркалу


-фишки

-два самореза и двухсторонний скотч для крепления камеры под подсветку номерного знака

4)зеркало, для защиты от потожировых отпечатков при установки наклеена пленочка

-размеры



-на лицевой стороне, слева, находится дисплей, сразу отмечу, что на солнце его абсолютно не видно, и камера для парковки становится бесполезной

-по верхнему краю порты для зарядного, подключения камеры, разъём для флеш-карты, заглушка под GPS, которого нет в данной модели


-по нижнему краю кнопки управления, при нажатии на них, внутри зеркала, что то щелкает)))



-на задней поверхности камера, о качестве съёмки будет видео ниже

-динамик

-места для фиксации к автомобильному зеркалу

-фиксируются резиновыми «жгутами»


Характеристики с сайта
— Дисплея: 4,3-дюймовый TFT ЖК-экран
— Разрешение видео: VGA/720р/1080р
— Угол обзора: 120 градусов
— Формат видео: AVI
— Разрешение фото: 12. 0 МП
— Формат фото: JPEG
— Поддержка карт памяти microSD (Макс 32GB)
— Частота тока: 50 Гц-60 Гц
— Аккумулятор: встроенный в 300mah
— Интерфейс USB: 2.0
— Время записи: 2 минут/ 3 минут/ 5 минут
— G-сенсор
— Анти-бликовое голубое зеркало
— Технология WDR при записи видео
— Встроенный микрофон

Ни каких сложностей в данном процессе нет, провода на зарядку и камеру сразу пустили под обшивкой.



С улици выглядит как то так, за качество фото сразу извиняюсь, лучше не получилось

Камеру заднего вида установили в салоне, в этом есть свои плюсы в том, что её не залепит грязью, но минус — надо привыкать к расстоянию до препятствия и цветом линии на экранчике зеркала, так как камера смотрит сверху вниз


«Плюс» от камеры запитали на огни заднего хода

Присутствуют разного рода функции, конкретно о каждой рассказывать думаю нет смысла(кому будет интересно, отвечу в комментарии), так как их здесь минимальный набор, уже по названию каждый поймёт, что они означают(тем более уже были обзоры на подобные вещи)




Картинка на дисплее выбирается в различных соотношениях картинок с регистратора и камеры заднего вида




При включении задней скорости, на дисплее отображается монитор парковки, с ограничительными полосами

Основное, что хотел донести, изложи по тексту, теперь видео
Так как ролики на обзор делались в деревне, а с движением там сами понимаете по хуже, чем в городе, часто будет фигурировать одна и та же машина.

В пасмурную погоду как видно из ролика картинка вполне приличная, номера читабельны

В» дневное время, при солнечном свете, качество видеофиксации меня разочаровало, так как ролики отдают желтизной и почему то местами снежат, в связи с чем и картинка становится менее чёткой


Про вечернее время даже говорить ни чего не буду, сами всё увидите

Несколько роликов с камеры заднего вида, в дневное время она снимает даже лучше чем регистратор


Вывод:ну из плюсов могу отнести то, что устанавливается оно по удобнее чем PAPAGO M10G, ну и собственно говоря всё!
Качество видеофиксации в разы хуже, камера заднего вида в солнечную погоду становится бесполезной, так как на дисплее всё ровно ни чего не видно. Вот Вам пример приобретения более бюджетного варианта.

В последующем думаю данное зеркало пойдет на выброс, обратно вернётся прежний регистратор, и дополнительно можно подумать об установки мониторчика для камеры заднего вида.

Спасибо за внимание, был адекватен)))

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

>

Подключение камеры заднего вида к китайской магнитоле: схема и советы

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.


Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:
  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.


Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.


Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

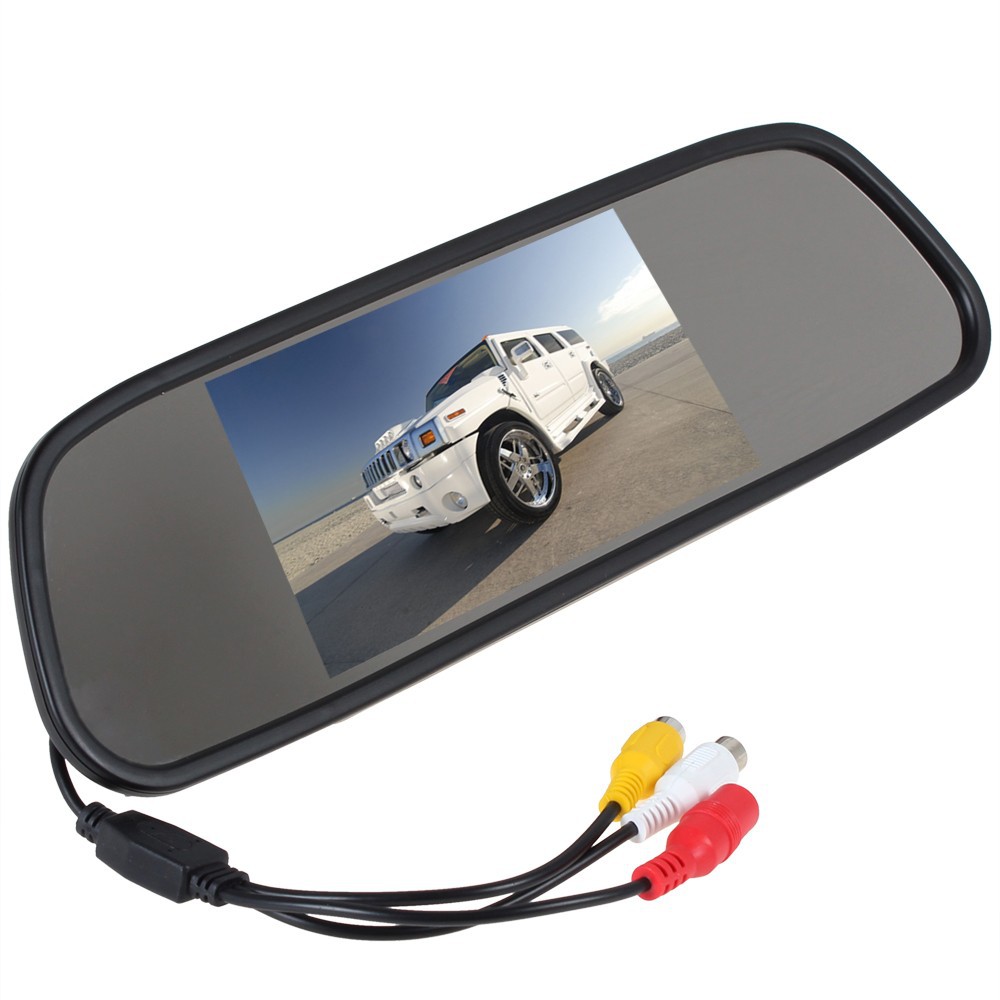

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:


Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Как принудительно включить камеру заднего вида. Подключение автомагнитолы с навигатором и камерой заднего вида.

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.


В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу. Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.


ТОП 10 лучших камер заднего вида с Алиэкспресс

Сегодня поговорим о таком полезном аксессуаре для автомобиля как камера заднего вида. Данный девайс станет отличным дополнением к стандартному зеркалу заднего вида. Он поможем вам в парковке, а также заснимет все что происходит сзади авто, что может пригодиться при дтп.

Картинка будет выводиться на монитор вашей магнитолы или штатного ГУ. Также можно приобрести специальное зеркало заднего вида с монитором и выводить изображение с камеры на него (вторая часть подборки).

Причем хорошее качество картинки получается и в темное время суток или в пасмурную погоду благодаря подсветке и функции ночной съемки.

Камеры заднего вида отлично зарекомендовали себя и многие современные авто укомплектованы ими уже с завода. Однако если в вашей машине ее нет, не беда. Ее всегда можно установить дополнительно, причем самому (при наличии прямых рук) или в ближайшем автосервисе.

Ставятся они в основном на место подсветки заднего номера или крышку багажника, но при желании можно установить и на другие части автомобиля.

И наконец, стоят данные камеры совсем не много, так что данный тюнинг не ударит по вашему бюджету.

Лучшие камеры заднего вида с Алиэкспресс

Начнем с простых камер, выводящих изображение на монитор вашей магнитолы. Стоят они копейки, а установка не вызывает сложностей. Ниже вы найдете 5 наиболее популярных камер заднего вида с Алиэкспресс, которые мы отобрали на основе отзывов пользователей и количеству заказов.



ZIQIAO CCD

Пластиковая видеокамера заднего вида в автомобиле ZIQIAO CCD поможет добиться идеальной парковки даже при сложных условиях. Объектив с мощной цветовой матрицей типа СDD предоставляет обзор в 140 градусов. Высота транслируемой картинки – 500 ТВ-линий. Для того, чтобы движения автомобиля стали ещё более точными, поверх картинки на монитор от камеры выводятся линии помощи при парковке. Благодаря им можно даже определить расстояние до препятствия на пути.

Универсальная камера ночного видения ZIQIAO CCD оснащена подсветкой, а потому остаётся эффективной в любое время дня и ночи. Также она не боится пыли и воды, благодаря использованию технологии впрыска клея. Вследствие этого внутренняя оболочка камеры заполнена водонепроницаемым клеем, вам не нужно беспокоиться о зазоре соединения объектива, водонепроницаемость продукта является уровнем IP68. Кроме того, камера отличается высокой прочностью и защитой от ударов.

Из-за маленьких размеров объектива процесс установки камеры довольно прост. К тому же, она не привлекает к себе внимания, и её потайная часть фактически незаметна.

Плюсы: широкий угол обзора, прочность, водонепроницаемость, наличие ночного видения.
Минусы: недостаточное качество подсветки.

Купить

BYNCG

Автомобильная камера заднего вида для парковки BYNCG Store защищена от любых атмосферных воздействий. Она подходит для различных транспортных средств: автомобилей, грузовиков, RV, мини-фургонов и т. д. Камера снабжена светодиодной подсветкой, и потому может поддерживать ночное видение на расстоянии трёх метров.  Устройство отличается широким углом обзора – 170 градусов, из-за чего парковка автомобиля не занимает много времени.

Универсальная автомобильная камера BYNCG поддерживает видео системы NTSC. Она оснащена цветной матрицей и выдает чёткую и яркую картинку разрешением 580×540 пикселя. Камеру легко установить, расположение её монитора без труда фиксируется с помощью держателя или универсального кронштейна. Также камеру можно использовать как в автомобиле, так и на двери дома. Благодаря непроницаемому корпусу она надёжно защищена от проникновения воды внутрь устройства.

Плюсы модели: цена камеры, функциональность, надёжность и простота установки.

Минусы: светодиодная подсветка не может обеспечить такого же качества освещения, которое достигается при наличии инфракрасного аналога приспособления.

Купить

BYNCG 8 разных моделей

Автомобильная камера заднего вида BYNCG 8 универсальна и подходит для большинства видов машин. Она оснащена светодиодной подсветкой, а потому может работать в любое время суток.  Камера сделана из пластика. Корпус модели надёжно защищен от ударов и неблагоприятных воздействий окружающей среды, поэтому устройство не боится ни воды, ни пыли. Его влагозащитность соответствует стандарту IP 68.

Камера BYNCG 8 подключается к монитору с помощью проволки. Угол линзы достигает 170 градусов. Изображение транслируется в высоком разрешении 640×480 пикселей, оно отличается высокой четкостью. Устройство обладает цветной матрицей, поэтому картинка, выводимая на экран, получается яркой и насыщенной. Её высота составляет 480 ТВ-линий.

Также одним из неоспоримых преимуществ модели BYNCG 8 является возникновение парковочных меток на мониторе, которые помогают избежать неприятностей и столкновений на дорогах. К тому же, они значительно облегчают парковку и указывают на возможные препятствия на пути автомобиля.

Плюсы: прочность, функциональность, цветное изображение, широкий угол обзора.

Минусы: недостаточно качественная светодиодная подсветка, значительно уступающая инфракрасной.

Купить

Dasaita

Универсальная камера Dasaita — это образец удобства и доступности по приятной и выгодной цене безо всяких трудностей. Эта камера выделяется особой компактностью и лёгкостью, небольшим удобным размером и несложным способом крепления.

Тело камеры (часть камеры, как это можно назвать) выполнено из АБС-пластика — хорошего и прочного материала, который отличается безопасностью, безвредностью, способностью перерабатываться вторично, а так же, что немаловажно, — полной нетоксичностью, которая никак не повлияет на ваше здоровье. Мощность камеры достигает 12 В постоянного тока без отключения.  Длина кабеля позволяет расположить его с наибольшим удобством — около шести метров. Длина кабеля питания 1,5 метра, а потому не занимает много места. Низкий светильник ночного видения, обзор на пятнадцать метров вперёд — достаточное и приемлемое расстояние. Электронный затвор камеры составляет: от 1/50 до 1/100,000 секунд, от 1/60 до 1/100,000 секунд, дополнительно — 1000 ТВ-линий, новейшая система NTSC, а датчик изображения — Sony/MCCD 3089.

Помимо всего вышеперечисленного, камера отличается универсальностью и способна дополнить абсолютно любой автомобиль, а объектив «рыбий глаз HD» гарантирует отличную картинку и чёткое изображение. Подходит для Android 5,1 6,0 7,1 DVD плеера и любого TFT автомобильного монитора, что, несомненно, считается плюсом.

Купить

Siparnuo

Эта камера заднего вида бренда Siparnuo способна стать гарантом качества и респектабельности для вашего автомобиля. Компактного небольшого размера, с лёгким корпусом из прочного и нетоксичного материала — это настоящий подарок для тех, кто любит побаловать себя качественными вещами.

Водонепроницаемый корпус позволит вам не беспокоиться о дождях и даже обыкновенной мойке, ведь любая вода для неё не страшна. Прибор ночного видения, широкий угол обзора и общее удобство — все это ставит её вперёд, выдвигая в лидеры по востребованности среди аналогов.

Удобная камера заднего вида с встроенным высоким разрешением, ИК-объективом подходит абсолютно под любую погоду и время года. Отличная и чёткая картинка безо всяких изъянов и приятность в использовании и эксплуатации. Разрешение на целых 420 ТВ-линий, что, несомненно, идёт устройству в плюс. Источником питания является 12 В постоянного тока без отключения, эффективные пиксели 628X586, S/N радио: лучше, чем 48 дБ, и, самое главное — потрясающий видеовыход RCA разъем, 1.0vp-p, 75 Ом. Это камера не имеет при себе кабеля питания и видеокабеля, позволяя использовать себя без вспомогательных устройств.

Плюсы: ночное видение, широкий угол обзора, компактность, водонепроницаемость, приятные для глаза пропорции изображения.

Купить



Лучшие зеркала с камерой заднего вида

Теперь поговорим о зеркалах с видео регистраторами и камерами заднего вида. Помимо обычных функций зеркала они оснащены дисплеем, на который может выводиться изображение с камеры, а также различная дополнительная информация.

Особенно полезны данные устройства для грузовых авто, на которых обычное зеркало заднего вида не подходит, так как перекрывается кузовом. Подойдут они и для легковых авто, в которых нет другого монитора для вывода картинки.

Мы также отобрали для вас 5 наиболее популярных моделей с Алиэкспресс.

DiagTech 1

Потрясающее по своей уникальности предложение — зеркала заднего вида DiagTech в комплекте с камерой, самое то для тех, кто предпочитает наборы разным покупкам.

Картинка, невероятная в своём качестве и чёткости, способна продемонстрировать происходящее во всей красе, не скупясь даже на незначительные мелочи в диапазоне своего обзора. Однако, если вас не устроит предложенная поставщиком карта, вам придётся приобрести её самостоятельно, только высокоскоростная карта C10 передаст все возможности камеры.

Уникальность зеркал заключается в их материале — вместо обычного смотрового зеркала предлагается полноэкранное стекло, работающее по следующему сценарию: изображение с камер поступает на экран автомобиля в режиме реального времени без перебоев и перерывов. Товар практически не зависит от погодных условий и сезонов, но требует бережного отношения и тщательного ухода для полноценного использования. Полноэкранный дисплей, необходимое расширение, чёткость переданного образа — все это те необходимые составляющие, которые приведут вас в восторг.

Плюсы: приборы ночного видения, чёткость изображения, широкий угол обзора, отображение времени и даты.
Минусы: необходимость бережного ухода.

Купить

DiagTech 2

Пятидюймовое автомобильное зеркало в комплекте и камера заднего вида DiagTech c кнопками оснащены двойным объективом и видеорегистратором. Максимальная внешняя память устройства составляет 32 ГБ. При желании можно даже изменить язык экранного меню, среди представленных вариантов русский, английский, японский, французский, португальский, японский, корейский и другие языки. На экране отображается время и дата.

Камера обладает невероятно высоким и качественным разрешением 1920*1080. Угол обзора составляет 170 градусов. Записываемое видео кодируется в формате MJPG. Уникальность зеркал заключается в их материале — вместо обычного смотрового зеркала предлагается полноэкранное стекло, работающее по следующему сценарию: изображение с камер поступает на экран автомобиля в режиме реального времени без перебоев и перерывов.

Товар защищён от неблагоприятных погодных условий, но требует бережного отношения и тщательного ухода для полноценного использования. Полноэкранный дисплей, необходимое расширение, чёткость переданного образа — все это те необходимые составляющие, которые приведут вас в восторг.

Плюсы: приборы ночного видения, чёткость изображения, широкий угол обзора, отображение времени и даты,
Минусы: необходимость бережного ухода за приспособлением.

Купить

OBDPEAK

Последняя обновленная версия 2020 имеют более гладкую систему, для неё предусмотрена одновременная поддержка переднего и заднего дисплеев. Двойной объектив OBDPEAK записывает видео в режиме реального времени и сохраняет его в tf-карте. Поэтому можно позднее просмотреть видео на компьютере.

В новой версии предусмотрена загрузка любимого GPS во внутреннюю память устройства, что облегчает дорогу по привычным маршрутам.

Неоспоримым плюсом является возможность нормальной работы видеорегистратора при температуре от минус 50 градусов Цельсия до плюс 80 градусов Цельсия. Приспособление прошло специальное тестирование и проявило себя как при низких, так и при высоких температурах.

Видеорегистратор Streaming media дает примерно в 5 раз больше стандартного зеркала заднего вида, чем обычные модели, поэтому парковаться становится куда легче. Более того, устройство поддерживает потрясающую видимость даже в ночное время и в дождливые дни. Предоставляемый угол обзора составляет 170 градусов.

Плюсы: обеспечение удивительного удобства парковки, широкий угол обзора, нормальное функционирование устройства как при значительно высоких, так и при низких температурах.

Минусы: нет.

Купить

Bluavido 4G Android 8,1 с регистратором

Зеркала заднего вида DVR в комплекте с видеорегистратором – идеальное приобретение, удобное во многих отношениях.

Помимо своих уникальных функциональных особенностей, устройство отличается тем, что поддерживает интернет-связь 4G. А это позволяет пользоваться интенетом в любое время и в любом месте. Также есть возможность загрузки во внутреннюю память любимых адресов, чтобы облегчить путь по привычным маршрутам.

Максимальная внешняя память приспособления достигает 64 ГБ. Запись видео сразу с двух камер регистратора идёт в режиме реального времени и может быть просмотрена на других устройствах. Даже если память заполнена, видео не перестанет записываться.

Расширение камеры составляет 1920*1080. И благодаря этому и широкому углу обзора в 170 градусов на экран подаётся невероятно чёткая и яркая цветная картинка, на которой запечатлены все мелочи дороги. Можно даже увидеть номерные знаки других двигающихся по трассе автомобилей.

Плюсы: неповторимая чёткость картинки, широкий угол обзора, возможность выхода в интернет, встроенный Wi-Fi, многофункциональность, циклическая запись.

Минусы: видео с передней и задней камеры не могут отражаться на экране одновременно.

Купить

ANSTAR 10

Автомобильный видеорегистратор ANSTAR 10 ‘с экраном ADAS с 4 камерами заднего вида отличается невероятным функционалом.  Запись с фронтальной и задней камеры ведётся одновременно, камеры с правой и левой стороны предназначены для максимально безопасной парковки.

ANSRAR V9О снабжён передовой технологией потоковой передачи данных с задней камерой, а это способствует расширению заднего вида и делает вождение наиболее комфортным. Благодаря встроенной системе Wi-Fi независимо от местонахождения с устройства можно выйти в интернет, а также дистанционно контролировать свой путь и ситуацию, происходящую вокруг автомобиля. Предоставляемый угол обзора равен 360 градусам, потому что в автомобиле работают сразу 4 камеры, можно попрощаться со слепыми зонами.

Полноэкранный дисплей позволяет достичь высокого уровня безопасности вождения и комфорта нахождения за рулём. Более того, устройство поддерживает потрясающую видимость даже в ночное время и в дождливые дни с помощью зеркала потокового мультимедиа.

Плюсы: великолепное качество и чёткость изображения, отсутствие слепых зон, выхода в интернет в любое удобное время, возможность дистанционно управлять маршрутом, потрясающий функционал.

Минусов у устройства нет.

Купить



Опрос пользователей:

 Загрузка ...

Описание процесса самостоятельного подключения камеры заднего вида авто

Автовладельцы по-разному относятся к специальным приспособлениям, помогающим осуществлять контроль пространства позади автомобиля, и делятся на два лагеря: часть из них тяготеет к консервативной простоте, считая дополнительные электронные устройства игрушками, а другие признают гаджеты необходимыми атрибутами современного авто.

Но, что касается системы заднего вида, речь идёт не о вкусах и декоративной стороне, а о безопасности. К тому же камера обладает рядом преимуществ перед, например, парктроником, так как помогает предотвращать столкновения с ограждениями в виде столбиков тоньше 3 см, наезд на открытый канализационный люк и объектов, имеющих наклонную поверхность, например, сугроб, которые может не распознать парковочный радар. Поэтому камера будет полезна как начинающим, так и опытным водителям.

В современных автомагазинах имеется широкий выбор устройств заднего вида для автомобиля, и специалисты готовы помочь покупателю установить гаджеты в машину. Но это можно сделать и самостоятельно, нужно только знать схему подключения камеры заднего вида и что для этого требуется. Если сделать всё правильно, то старания будут оправданы неоспоримой пользой от устройств и долгим сроком их службы.

Основные отличия устройств

Базовыми отличиями являются:

  • отдельно приобретаемое устройство, подключаемое к монитору.
  • камера и зеркало заднего вида, продающиеся в комплекте. Картинка с устройства выводится на зеркало во время движения в заднем направлении. Бывают как цельные зеркала, так и специальные накладные панели для них, крепящиеся на отражателе.

Выбор устройства зависит от функций, интересующих владельца. Недорогие гаджеты хорошо справляются со своими задачами, но изделия из высоких ценовых сегментов имеют дополнительные плюсы. В зависимости от ценовых категорий, это:

  • чувствительность — чем она выше, тем в менее освещённых условиях устройство может работать без помех. Некоторые фирмы производят только монохромные камеры (чёрно-белые или сепия), именно для эффективного использования в ночные часы.
  • угол обзора. У недорогих изделий используется минимально приемлемый угол — 120°, а у более технически продвинутых — до 180°. Чем шире угол обзора, тем больше видит водитель. Но у широкого угла есть и недостаток — небольшое искажение изображения, что не так критично.

Что понадобится для установки

Следует заранее приобрести:

  • двухжильный кабель для питания камеры, рассчитанный на выпрямленное стабилизированное напряжение 12 В и ток не более 0.7 А
  • двухжильный кабель с RCA-разъёмами, которые ещё называют «тюльпанами», для передачи видеосигнала на экран.

Кабели могут быть наращены или разрезаны при необходимости, так как жилы у них не экранированы. В качестве коаксиального кабеля для передачи сигнала от камеры к дисплею может использоваться телевизионный антенный кабель.

Есть разновидности RCA-кабелей, у которых предусмотрен провод возбуждения. С помощью него происходит активация экрана плюсовым током, переводящая устройство в режим трансляции автоматически. Провод возбуждения используется не во всех приборах.

В некоторых системах автоматическая активация камеры происходит с помощью канала видеосвязи. Если магнитола не поддерживает эту функцию или подключение произведено неправильно, то переключать картинку на дисплее придётся вручную специальной кнопкой.

На что нужно обратить внимание

После покупки необходимо убедиться в исправности камеры.

  • Необходимо сразу после приобретения проверить исправность приборов. Есть риск, что неверное подключение приведёт к поломке оборудования.
  • Важно использовать предохранители во избежание короткого замыкания.
  • Перед подключением желательно проверить приборы мультиметром. Это безопасный способ проверки, в отличие от лампочки «контрольки», которой можно что-нибудь испортить.

Место установки

Место, где будут находиться камера и монитор, автовладелец выбирает, руководствуясь своими предпочтениями, но электросхема подключения в любом случае одна.

Установка камеры возможна:

  • в плафон, освещающий номерной знак. У многих автомобилей имеются специальные переходные стёкла, позволяющие монтаж прибора с сохранением подсветки номера.
  • в ручку багажника, зачастую сделанную в одном корпусе с молдингом сверху номерного знака. В этом случае камера прямоугольной формы легко крепится саморезами.
  • к рамке автомобильного номера в бампер — на многих машинах даже не надо его снимать, чтобы вмонтировать камеру. В данном случае подойдёт устройство овальной формы. Нужно сделать в бампере отверстие, и для надёжности можно корпус камеры посадить на герметик. Кабели в салон можно протянуть через вентиляционные отверстия, имеющиеся в багажнике.

Дополнительное оборудование

Объектив часто забрызгивается грязью и обрастает наледью, но редко даже штатные устройства оснащаются полезной опцией омывания объектива камеры. Установив прибор в крышку багажника, в котором уже находится омыватель заднего стекла, о загрязнении объектива можно не беспокоиться, так как автоматическая очистка будет обеспечена.

Для этого понадобится тройник, который нужно вмонтировать в канал омывателя перед форсункой заднего стекла. В роли распылителя может выступить небольшая форсунка с большинства автомобилей. Совсем необязательно брать веерную форсунку, так как объектив маленький.

Подсветка камеры является сомнительным достоинством, хотя она присутствует в некоторых моделях по умолчанию. Зачастую она засвечивает объектив, и в темное время изображение не улучшается. Такую же проблему может вызвать установка камеры рядом с подсветкой номерного знака. Эта проблема решается заменой ламп на светодиоды. Если и это не помогло, то можно установить защитный экран.

Техника безопасности

Работа с электрикой требует ответственности и соблюдения техники безопасности. Для исключения вероятности удара электротоком перед началом работы необходимо транспортное средство обесточить, отключив систему зажигания и сняв клеммы с аккумулятора.

Установка

Обязательно сняв клеммы с аккумулятора, кабели от камеры протягиваются сперва в отсек багажника, а затем прокладываются по борту машины, как правило, по левому, вдоль порогов или под потолочной обшивкой, по направлению к экрану. В большинстве случаев с легковыми автомобилями длины кабелей хватает, а при установке камеры в больших транспортных средствах придётся использовать дополнительные удлинения и соединения.

Прокладка проводов требует внимательности: их необходимо тщательно заизолировать в местах соединений. Во избежание перетираний и обрывов болтающихся кабелей их нужно обмотать тряпичной изолентой, желательно зафиксировать стяжками к жгутам проводов автомобиля или закрепить с помощью технических отверстий кузова. Чтобы обезопасить провода, можно также использовать шланг омывателя. Для этого нужно проложить кабели внутри шланга и изолентой замотать выходы со штекерами.

Для удобства работы по прокладке кабелей желательно снять накладки порогов и демонтировать сиденья. Разъёмы от устройства, с которым будет использоваться камера, должны быть в доступности для удобства подключения. После укладки кабелей под ковровое покрытие или потолочную обшивку демонтированные детали машины можно возвратить на место.

Разъем автомагнитолы

В большинстве случаев камера питается напряжением 12 В, которое берётся от фонаря заднего хода. Благодаря этому камера будет включаться только во время движения назад. Устройство рассчитано на кратковременное использование. Несоблюдение этого требования может очень сократить срок службы гаджета. Кабель питания камеры к фонарю заднего хода нужно подключить через предохранитель. Он защищает электрическую цепь от перегрузки и не допускает короткого замыкания.

Плюсовой провод заднего хода также находится в передней панели приборов. Некоторые модели камер продаются в комплекте с предохранителем, в противном случае его необходимо приобрести. Жёлтый RCA-провод подключается к специальному разъёму мультимедийного устройства. Если такой вход на магнитоле отсутствует, то камера подключается к разъёму «video in».

При наличии провода возбуждения его нужно подсоединить ко входу магнитолы, который называется «reverse». Обязателен ли провод возбуждения для устройства, можно узнать из его технической документации.

Схема беспроводного подключения

На рынке есть модели камер заднего вида, у которых для передачи видеосигнала вместо коаксиального кабеля используется беспроводная технология. Этот вариант предусматривает передачу изображения на экран либо с помощью приёмника, установленного в магнитолу, который получает непрерывный сигнал от передатчика камеры, либо с использованием специальных модулей. Первый модуль нужно подключить к лампе заднего хода, а уже от него питание пустить на камеру. Второй модуль беспроводной связи подключается к питанию дисплея.

Недостаток беспроводного подключения заключается в возможных искажениях сигнала изображения из-за различных помех. Для магнитол, которым требуется провод возбуждения, этот способ подключения не подходит.

После выполнения всех подключений все места соединений проводов необходимо заизолировать для исключения короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумулятору и проверить работоспособность устройства.

Подключение камеры заднего вида

. Часть 1

Прежде всего - зачем вам камера заднего вида? Это устройство предоставляет вам точную информацию о том, что происходит за вашей машиной. Проще говоря, вы все видите и можете легко, комфортно и, что самое главное, безопасно припарковать машину даже в темное время суток. У вас гораздо более широкое поле зрения, чем через зеркало заднего вида или боковое зеркало. И главное, что отмостка практически исчезает. С камерой заднего вида вы можете не беспокоиться о том, чтобы поцарапать другую машину, бордюры или задеть дюбель, торчащий из земли.

Короче говоря, камера заднего вида - крошечный, недорогой, но чрезвычайно полезный помощник при парковке. Однако очень небольшое количество автомобилей оборудовано OEM камерой заднего вида, даже если они оснащены штатным монитором. Что ты можешь сделать? Это просто. Просто купите резервную камеру на вторичном рынке и подключите ее к штатному монитору. ☺ Это не сарказм, как может показаться на первый взгляд. Хотя для подключения обязательно потребуются дополнительные устройства.

Типы подключения камер к штатному дисплею

В большинстве случаев вам понадобится видеоинтерфейс для подключения вторичной камеры заднего вида к штатному монитору автомобиля.Он идеально подходит, если вы также хотите подключить вторичную навигацию, вторичные источники видео (например, HD / DVD, Android-приставку, ТВ-ресивер) или все сразу. Подробнее о видеоинтерфейсах читайте в нашей статье. Вскоре мы также подробно расскажем, как подключить камеру заднего вида (как, куда поставить провода, откуда взять землю и т. Д.).

Однако, если вы хотите подключить только камеру заднего вида, видеоинтерфейс будет стоить дополнительных затрат, хотя в некоторых случаях это единственное средство.Но у нас также есть решения для этого:

  • Адаптеры для подключения камеры. В основном это те же видеоинтерфейсы, но с ограниченными функциями. Однако могут быть переходники, предназначенные только для подключения камер. В среднем адаптер в два раза дешевле видеоинтерфейса.
  • Кабели для подключения камеры. Наши инженеры разработали кабели (их будет еще больше), с помощью которых вы можете подключить неоригинальную камеру заднего вида к штатному монитору без видео интерфейса. Кроме того, нет необходимости вмешиваться в автомобильные провода, поэтому вероятность их повреждения сводится к минимуму.

Так как про видеоинтерфейсы мы уже писали (если вы еще не читали, настоятельно рекомендуем), сегодня мы остановимся на переходниках и кабелях из нашего интернет-магазина.

Кабели для подключения камер заднего вида

Начнем с кабелей, так как это внутреннее решение инженеров Car Solutions . В настоящее время мы предлагаем кабели для подключения камеры заднего вида для автомобилей Toyota, Lexus, Mazda, Subaru, Renault, Peugeot, Nissan, Opel, Scion, Dacia.

Видеообзоры кабелей для подключения камеры

Адаптеры для подключения камеры заднего вида

Адаптер Функции Совместимость Видео
Автомобиль Монитор
Адаптер для Volkswagen
  • Подключение камеры послепродажного обслуживания
  • Активация изображения подключенной камеры при движении задним ходом
  • Сохранение функций штатного парктроника (при наличии)
  • VW
  • УЗО 510
  • РНС 310
  • RNS 315
  • РНС 510
  • Шкода
    Седло
    Адаптер для Mercedes-Benz W205
  • Подключение камеры заднего вида
  • Подключение видеоустройств
  • Динамические правила парковки
  • Мерседес-Бенц
  • NTG 5.0
  • Адаптер для Audi

    Зеркало с лучшим соотношением цены и качества с монитором и камерой заднего вида - Отличные предложения на зеркало с монитором и камеру заднего вида от Global Mirror с монитором и продавцы камеры заднего вида

    Отличные новости !!! Вы попали в нужное место для зеркала с монитором и камеры заднего вида. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это верхнее зеркало с монитором и камерой заднего вида в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть зеркало с монитором и камерой заднего вида на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в зеркале с монитором и камерой заднего вида и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести зеркало с монитором и камерой заднего вида по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Pyle - PLCM7700 - В дороге - Камеры заднего вида

    & nbsp & nbsp Средний рейтинг:
    Получил это для грузовика моей жены, как я...Более
    & nbsp & nbsp Solicito la revición de la garantía ... Еще
    Монитор хорошего размера, приятная картинка. Us ... Еще
    & nbsp & nbsp отличная резервная камера по цене b ... Подробнее
    Нужна помощь, чтобы понять где...Более
    & nbsp & nbsp Подождите, пока на мои вопросы ответят ... Еще
    & nbsp & nbsp Обожаю .... это лучше, чем ... Еще
    & nbsp & nbsp Очень мало информации о настройке ... Подробнее
    Мне очень нравится вся эта система.Ve ... Подробнее
    & nbsp & nbsp Мне нравится большой цветной экран, ночь ... Еще
    & nbsp & nbsp Качественный товар по отличной цене. ... Еще
    & nbsp & nbsp Получили продукт очень быстро, даже ... Подробнее
    & nbsp & nbsp Отличный продукт...Более
    ВЫГЛЯДИТ ОТЛИЧНО. МОЖЕТ ПОЛЬЗОВАТЬСЯ НЕСКОЛЬКО БОЛЬШЕ ... Подробнее
    & nbsp & nbsp это отличный продукт, легко ... Еще
    & nbsp & nbsp Теперь я могу безопасно выполнять резервное копирование в слепых ... Подробнее
    Устанавливается с помощью простых инструментов и работы...Более
    & nbsp & nbsp хороший большой экран, очень хорошо видно ... Еще
    & nbsp & nbsp Работает хорошо, очень хорошо ... Подробнее
    & nbsp & nbsp Thos был упакован очень безопасно и ... Подробнее
    Камера имеет очень хорошую цветопередачу и...Более
    & nbsp & nbsp Отлично .... только пожелайте, чтобы у него было руководство ... Еще
    & nbsp & nbsp Отличный продукт, 7-дюймовый монитор ... Подробнее
    & nbsp & nbsp Очень проста в установке и отлично работает ... Еще
    Комплект монитора и камеры PLCM7700...Более
    & nbsp & nbsp Имеет удивительно чистый экран 7 дюймов ... Подробнее
    & nbsp & nbsp Аппарат мне нравится, в него легко входить ... Еще
    & nbsp & nbsp Хорошо построенный, высококачественный продукт ... Более
    & nbsp & nbsp Замечательный подарок. Прокомментирую после...Более
    & nbsp & nbsp Устройство было чрезвычайно легко установить ... Подробнее
    Монитор выглядит великолепно. Очень крепкий. C ... Более
    & nbsp & nbsp Очень хороший товар по цене .... Подробнее
    Отличный продукт, простой монтаж...Более
    & nbsp & nbsp отличная четкость ... Еще
    & nbsp & nbsp Через 3 месяца мой PLCM 7700 вышел из строя ... Подробнее
    & nbsp & nbsp Хорошие цвета и разрешение изображения для ... Подробнее
    & nbsp & nbsp Подключается очень просто ... Еще
    & nbsp & nbsp Других инструкций по установке нет...Более
    & nbsp & nbsp Мне нравится большой экран и sca ... Еще
    & nbsp & nbsp Оборудование работает лучше, чем я ожидал ... Подробнее
    & nbsp & nbsp легкий монтаж.плеанты монитора ... Подробнее
    & nbsp & nbsp Товар прибыл вовремя и он...Более
    & nbsp & nbsp Устанавливается легко, и красивая картинка ... Еще
    & nbsp & nbsp Простая сборка и подключение, отличное пи ... Еще
    & nbsp & nbsp Камера и монитор имеют отличное со ... Еще
    Отличный продукт, нужна лучшая инструкция...Более
    & nbsp & nbsp Хорошая единица, но без инструкций ... Подробнее
    Обожаю эту камеру. У него отличный пи ... Более
    & nbsp & nbsp Как почти любой другой рецензент на h ... Подробнее
    Это очень хороший продукт и делает...Более
    & nbsp & nbsp Установка была достаточно простой ... Подробнее
    & nbsp & nbsp эта камера и монитор имеют отличное изображение ... Еще

    Как работает автомобильная камера заднего вида и нужно ли ее устанавливать?

    Многие страны приняли законы, требующие, чтобы в фургонах, грузовиках и легковых автомобилях, несущих определенный вес, были установлены камеры заднего вида.Во многих случаях эти камеры заднего вида используются не только в качестве альтернативы зеркалам заднего вида, но и для записи изображений. Вот разбивка того, как работает камера заднего вида в автомобиле

    Наличие камеры заднего вида можно рассматривать как наличие глаз на затылке (если это было возможно). Фактически, многие страны приняли законы, требующие, чтобы в фургонах, грузовиках и легковых автомобилях, которые несут определенный вес, были установлены камеры заднего вида. Во многих случаях эти камеры заднего вида используются не только в качестве альтернативы зеркалам заднего вида, но и для записи изображений.

    Тем не менее, мы в Naijauto не советуем водителям отказываться от использования зеркала заднего вида, чтобы вместо этого использовать только камеру, поскольку оба имеют разные функции. Поэтому мы решили подробно рассказать вам о том, как работает камера заднего вида в автомобиле, чтобы вы могли принимать разумные решения при совершении покупки и во время вождения.

    1. Как работают камеры заднего вида с функцией Follow Come?

    Простое наблюдение за технологией кажется действительно простым процессом - камера в задней части вашего автомобиля оживает, когда вы включаете задний ход, и отправляет визуальные эффекты того, что или кто находится позади вас, на экран на приборной панели.Как бы просто это ни звучало, он включает в себя множество технологий для зеркального отражения точных изображений, которые получает камера, чтобы вы могли добиться плавного успешного реверса. Имейте в виду, что обычно камеры на самом деле дают нам несколько перевернутые изображения. Но система автомобильных камер была создана для предотвращения этого.

    Камера заднего вида позволяет видеть каждую слепую зону

    Для обеспечения бесперебойной работы производители автомобилей устанавливают эти камеры слежения за собой в тех частях автомобиля, где они не будут помехой для пользователя.Вы найдете эти камеры заднего вида на заднем бампере, номерном знаке, задней двери или крышке багажника. У камер всегда есть линзы, которые могут видеть более широкие углы, чем даже зеркало заднего вида.

    Все изображения или изображения, которые снимает камера заднего вида, передаются на монитор автомобиля. В разных автомобилях мониторы устанавливаются в таких местах, где, по их мнению, человеку за рулем будет легко смотреть во время вождения. Это может быть центр приборной панели, часть зеркала заднего вида или даже рулевое колесо.В некоторых случаях мониторы также служат экраном для развлекательной системы, навигации, климат-контроля и так далее. Некоторые автомобильные бренды даже делают все возможное, чтобы использовать монохромные камеры и мониторы. Такие модели, как Mercedes-Benz S-class , Cadillac CT6 и новейший BMW 7 series , включили в свои камеры опции ночного видения. Это означает, что даже в темноте вы можете безопасно управлять автомобилем и получать все необходимые прямые трансляции на свой монитор.

    >>> Если вы поклонник искусства своими руками, попробуйте это:

    2.Приведение в действие камеры заднего вида "послепродажного обслуживания"

    Если в вашем автомобиле нет камеры заднего вида с функцией «Follow Come», на самом деле есть способы добавить камеру «послепродажного обслуживания», которая по-прежнему даст ожидаемый результат. Вы можете пойти в Amazon , eBay , Jumia , Konga и другие розничные интернет-магазины, чтобы сделать покупку. Если в вашей машине уже есть монитор, вы можете приобрести камеру всего за пять тысяч найр, и у вас будет хороший электрик, который знает, как работает система, поэтому установите ее за вас.Но если вы собираетесь купить всю систему, включая передатчик и монитор, вам следует выделить от 50 000 до 250 000 найр. Если вы технически подкованы и предпочли бы исправить систему самостоятельно, вы можете найти в Google несколько видеороликов на YouTube.

    3. Плюсы установки камеры заднего вида

    Преимущества установки камеры заднего вида на ваш автомобиль огромны. Уровень вашего багажника и прямо под задним стеклом создают слепые зоны, которые вы не увидите даже с помощью зеркала заднего вида.Камера заднего вида устраняет это слепое пятно. Это также расширяет ваш обзор, тем самым позволяя предотвратить любую потенциальную аварию при движении задним ходом. Камера заднего вида также позволяет правильно парковаться. У некоторых есть датчики, которые также издают предупреждающий звуковой сигнал, когда вы приближаетесь к препятствию. В других случаях на экране отображаются линии, которые помогают вам двигаться в правильном направлении.

    Установить камеру заднего вида не так уж и сложно

    >>> Технологии каждый день нас удивляют: взгляните на режим Tesla 3, который ловит воров на камеру

    Минусов камеры заднего вида вижу очень мало и о них можно позаботиться.Например, проблема грязного объектива, которая приводит к низкому качеству изображения. Однако линзу можно очистить, чтобы улучшить качество изображения. Также есть факт, что большинство водителей заменили зеркало заднего вида на камеру / монитор. Это можно исправить, повысив осведомленность водителей и убедившись, что FRSC соблюдает все законы.

    Наконец, у технологий камеры есть светлое будущее, поскольку некоторые из недостатков рассматриваются при будущих обновлениях. Производители автомобилей теперь устанавливают систему камер обзора с высоты птичьего полета, которая может смотреть под любым углом в задней части автомобиля.Некоторые автопроизводители теперь также предлагают камеры бокового обзора.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
