Пескоструйный пистолет для компрессора: делаем своими руками

Пескоструйный пистолет, которым оснащаются как промышленные, так и бытовые установки, является универсальным устройством. С его помощью можно эффективно обезжиривать поверхности различного типа, очищать их от загрязнений и старых покрытий, подготавливать к выполнению последующей отделки, выполнять матирование стекла.

Пневматический профессиональный пистолет с забором песка из внешней ёмкости

Принцип работы

Пистолеты, которые используются для выполнения пескоструйной обработки, сегодня выпускаются серийно, и их может приобрести каждый желающий. Между тем подобные устройства, если они качественные, стоят достаточно дорого, а те из них, которые можно купить по невысокой цене, не отличаются хорошим качеством и не способны прослужить длительное время.

Чтобы пескоструйный пневмопистолет обошелся вам недорого, можно изготовить самодельное устройство. Конструкция такого приспособления отличается верхним расположением бачка, обладает рядом недостатков, которые компенсируются достаточно высокой производительностью и невысокой стоимостью. Самодельный пневматический пистолет, несмотря на простоту конструкции, позволяет эффективно выполнять операции по пескоструйной обработке различных поверхностей, их очистке от старых покрытий, следов коррозии и различных загрязнений. Такой аппарат можно применять для матирования стекла, а также для обезжиривания поверхностей.

Устройство самодельного пескоструйного пистолета

Самодельный аппарат для выполнения пескоструйной обработки, как и серийные устройства, работает по следующему принципу. Абразивный материал, в качестве которого преимущественно используется тщательно просеянный мелкий песок, под воздействием воздушного потока, создаваемого компрессором, по армированному шлангу подается к соплу и поступает через его отверстие к обрабатываемой поверхности. За счет высокого давления воздушного потока, перемещающего песок, его частичкам сообщается значительная кинетическая энергия, что и способствует эффективности выполняемой операции.

Пистолет, используемый для выполнения пескоструйной обработки, не может работать автономно: при помощи специальных шлангов его надо подключить к компрессору, за счет которого в них и будет создаваться высокое давление воздушного потока. Необходимо также обеспечить подачу к такому пистолету песка, который находится в отдельном бункере.

Принцип работы пескоструйной установки

Для того чтобы самодельный воздушный пистолет мог нормально функционировать, формируется техническая система, состоящая из компрессора, шлангов, емкостей, кранов и дозаторов. Особое внимание следует обратить на качество используемого песка, который обязательно должен быть очищенным и просеянным через сито с мелкими ячейками. Если пренебречь этим требованием, загрязненный или слишком крупный песок обязательно забьет сопло пистолета, и оно не сможет нормально функционировать.

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

  • сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
  • наконечник на сопло, который может быть изготовлен из стали или керамики;
  • рукоятка с курком, обеспечивающая удобство манипулирования устройством;
  • штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Самодельный пистолет в разобранном виде

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Сопла для пистолета из старых свечей зажигания

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

  • компрессор, который обеспечивает требуемое давление воздушного потока;
  • пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
  • шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
  • шланг, по которому из специальной емкости всасывается абразивный материал;
  • всасывающий клапан или заборный патрубок.

Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

Самодельная пескоструйная камера

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

  • смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
  • освещение внутреннего пространства камеры;
  • два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
  • решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Схема работы пескоструйной камеры с циклоном

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.

Какой компрессор выбрать для самодельной пескоструйной установки

Важнейшим элементом любой пескоструйной установки – как промышленной, так и самодельной – является компрессор, при помощи которого и создается требуемое давление воздушного потока. Для применения воздушной пескоструйной установки в бытовых условиях вполне подходит компрессор, работающий от сети электрического питания с напряжением 220 В. Главное, чтобы такое устройство могло обеспечить производительность, равную 300 л/мин, и выдавало давление воздуха не менее 6–7 атм.

Если нет возможности найти для такого компрессора ресивер, то можно обойтись и без него, так как забор воздуха будет осуществляться в постоянном режиме. Однако лучше, если ресивер будет: он позволит избежать перепадов давления в те моменты, когда компрессор будет переключаться на различные режимы работы. Кроме того, с его помощью поступающий в систему аппарата воздух будет освобождаться от влаги и включений масла.

Компрессор двухпоршневой с принудительным охлаждением производительностью 500 л/мин

Выбирая компрессор для своего самодельного пескоструйного аппарата, следует учитывать, что такое оборудование бывает двух основных типов.
Напорного типа

В таких устройствах абразивный материал подается в систему под воздействием не только сжатого воздуха, но и собственной массы. Это оборудование, которое относится к профессиональному типу, применяется в тех случаях, когда требуется высокая производительность выполнения пескоструйных работ. При помощи таких аппаратов, для оснащения которых используются компрессоры с производительностью не менее 5000 л/мин, обрабатывают поверхности крупногабаритных металлических и бетонных конструкций – мостов, фасадов зданий, корпусов кораблей, вагонов и др. Изготовить для бытового использования такие аппараты можно, но не всегда целесообразно.

Инжекторного типа

В таком оборудовании для подачи абразивного материала из открытой емкости используется только давление, создаваемое потоком воздуха. Именно аппараты данного типа чаще всего применяются для выполнения пескоструйной обработки в бытовых условиях.

Рекомендации по самостоятельному изготовлению пескоструйного пистолета

Как выбрать пескоструйный пистолет, как изготовить его самостоятельно, как правильно собрать и отрегулировать все элементы аппарата? Эти и многие другие вопросы интересуют тех, кто самостоятельно выполняет очистку различных поверхностей, подготавливает их к покраске, обезжиривает, делает матовой поверхность стекла и т.д.

Схема соединения элементов пескоструйной установки

После того как пневматический пистолет приобретен или изготовлен самостоятельно, очень важно правильно соединить все конструктивные элементы. В первую очередь необходимо подсоединить пистолет к компрессору, для чего используется штуцер на его корпусе и специальный шланг. Ко второму штуцеру, имеющемуся на корпусе пистолета, надо подсоединить шланг, по которому в насадку будет подаваться абразивный материал, всасываемый из отдельной емкости. Естественно, второй конец этого шланга следует поместить в данную емкость. Чтобы обеспечить эффективное всасывание песка из емкости, длину такого шланга нужно сделать как можно более короткой. Диметр шланга, по которому в систему будет всасываться абразивный материал, следует выбирать в пределах 20 мм.

Чтобы песок, который не является текучим материалом, мог всасываться в шланг, необходимо изготовить специальную насадку, которая обеспечит подсос воздуха. Сделать такое устройство совсем несложно. Для этого берется металлическая труба с диаметром, соответствующим диаметру шланга. На конце трубы, который будет вставляться в емкость с песком, делается прорезь – ее просвет регулируется при помощи резинового кольца, также вырезанного из шланга. Передвигая такое кольцо по концу металлической трубы и перекрывая прорезь на ней с различной степенью, можно регулировать поток абразивного материала, подаваемого в систему аппарата.

Шланг с насадкой для забора песка

Чтобы начать работу с аппаратом для выполнения пескоструйной обработки, надо открыть кран на пистолете или нажать на специальный спусковой крючок, что приведет к подаче сжатого воздуха в систему. Проходящий по шлангу под высоким давлением воздух вызовет разрежение в заборном рукаве, за счет чего из емкости по нему начнет всасываться абразивный материал. Попав в основной шланг, песок смешается с воздухом и начнет поступать к соплу аппарата, а уже через него – на обрабатываемую поверхность. Для того чтобы оператор такой установки мог регулировать расход воздуха и абразивного материала в процессе обработки, пистолет дополнительно оснащают дозатором и краном.

Функции пескоструйной насадки и самодельного аппарата для выполнения обработки с ее помощью не ограничиваются только вышеперечисленными возможностями. С их помощью, в частности, можно выполнять гравировку стекла, нанося на его поверхность декоративные узоры и рисунки.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Как сделать пескоструйный пистолет своими руками

Как сделать пескоструйный пистолет своими руками?

21.09.2018

Пескоструйный пистолет – это один из необходимых инструментов, который должен быть в наличии у каждого мастера или строителя.

Это не просто способ выполнения определенной работы. При наличии такого инструмента, каждый строитель или ремонтная организация получает возможность дополнительного заработка – сдавая его в аренду.

Пескоструйное оборудование используется масштабно в больших и старых городах.

Причиной этому является старая архитектура города, которую очень важно сохранить в аутентичном виде. К примеру, если вы планируете сделать ремонт в ресторане, вы не можете нанять бригаду мастеров, которые разнесут стены и собьют штукатурку. Такая грубая работа может не просто испортить внешний вид здания, но и разрушить его. Все работы по обновлению стен и снятию штукатурки, покраски проводятся при помощи пескоструйного пистолета.
Само же оборудование может быть дешевым или дорогим в зависимости от производителя или комплектации и предназначения оборудования.

Виды пескоструйного оборудования.

Различают напорный и инжекторный вариант.
Первый работает таким образом: абразив подается по шлангу под давлением из сберегательной емкости в сопло. Это профессиональный вид пескоструйного оборудования, который является основой для производства профессиональной техники, которой пользуются в промышленных масштабах. Чтобы получить такой аппарат, необходимо найти компрессор с мощностью более 5000 литров в минуту. Такие аппараты используются для обработки мостов, кораблей и другого металла. Для домашних целей такого оборудование не изготовляют через отсутствие необходимости в нем.
Инжекторый тип позволяет подавать абразив в рукав из открытой емкости при помощи пистолета. Рукав выбирают с небольшим сечением, что позволяет присоединить его к пистолету через запорную арматуру. При наличии ресивера можно дополнительно обрабатывать абразив, очищая его от пыли и воды.
Оборудование продается на рынке, но если вы имеете достаточно инструментов и минимальное инженерное образование, попробуйте смастерить его своими руками.

Как сделать пескоструйный пистолет своими руками?

Рассмотрим способ, при помощи которого можно сделать пневматический пескоструйный пистолет с накопителем, который находится в верхней части. Конечно же, это не будет совершенный аппарат, но вы сможете выполнить большой список работ, не покупая оборудования и не беря его в аренду. Это может быть, к примеру, бы удаление старой краски и ржавчины – что необходимо делать каждому владельцу гаража, киоска или собственного дома.

Также у вас может возникнуть вопрос: как сделать пескоструйную установку своими руками?

И вы можете потратить очень много времени на то, чтобы понять схему установки, купить комплектующие,

собрать это все вместе, и наладить работу так, чтобы установка работала как следует.

Но возникает вопрос: стоит ли оно того? Не лучше купить пескоструйную установку уже готовую, и не тратить драгоценное время и силы?...

Ответ можете дать себе сами.

Итак, двигаемся дальше.

Принцип работы оборудования.

В первую очередь, определим, каким образом работает такое оборудование. Для того, чтобы проводить чистку чего-либо, необходимо создать подачу песка под давлением, который будет выходить из пистолета (или устройства). Результат будет зависеть от того, какие инструменты и детали вы будете использовать.

Компрессор.

Первой деталью, которую необходимо иметь для сооружения пескоструйного пистолета является компрессор. Он может быть маленьким или большим профессиональным – не имеет значение для результата. Главное - чтобы вам было удобно с ним работать. Если же у вас есть большой компрессор, то для таких работ необходимо будет привлекать подсобный персонал, который будет помогать тащить технику за вами.

Рекомендации по выбору компрессора для пескоструйных работ.

Мощные компрессоры 220В способны производить максимум 300 литров абразива за минуту. Давление на элемент составляет до 7 атмосфер. Каким будет объем ресивера не важно, поскольку будет обеспечен постоянный поток воздуха. Но если есть возможность комплектовать оборудование ресивером, то это позволит сделать стабильную подачу песка, исключив перепады давления.

Конструкция.

В зависимости от цели использования оборудования, оно должно дополняться различными комплексными сооружениями. Проще всего сделать оборудование для обработки металла, стен. Для этого используют конструкции пескоструйного аппарата открытого типа.
Для обработки стекла необходимо сооружать дополнительную камеру, в которой такое стекло не повредится. В таких же камерах обрабатываются мелкие детали. Главная цель конструкции – зафиксировать ее для того, чтобы можно было воздействовать на деталь большим давлением, и она не вылетела.

В верхней части конструкции необходимо делать несколько отверстий для того, чтобы можно было проводить манипуляции. Нижняя часть изготавливается из решетки, которая делается из арматуры, под ней размещается желоб, по которому будут проходить абразивные материалы и высыпаться в любую емкость. Внутри самого устройства будет размещен пистолет. Такая камера должна хорошо освещаться – используйте светодиодное освещение, поскольку его будет сложно повредить, по сравнению с обычными лампами накаливания. Также рекомендуется провести дополнительную вентиляцию для поступления воздуха.
Можно также попробовать сконструировать напорную конструкцию, которая изготавливается из металлической бочки, в которой предварительно обрезается нижняя часть. Внизу бочки будет закрепляться затвор с тройником, к которому необходимо присоединить сопла, рукав и компрессор.

Пескоструйные сопла.

Сопло или деталь через которую будет выбрасываться струя воздуха с абразивом – самая сложная деталь для выполнения. Ее можно купить в специализированных магазинах. Также можно сделать сопла своими руками, используя свечи зажигания. Проще всего использовать керамические сопла, они недорогие. Но их хватает всего на несколько часов работы. Если необходимо работать больше, используются чугунные сопла. Для профессионального оборудования применяются сопла из карбида вольфрами или бора. Такие имеют срок службы до 1000 часов.

Корпус пистолета.

Устройство пистолета составляется из фитингов, тройников и пластиковой бутылки с рукояткой.
Подключение шланга от пистолета к емкости с абразивным материалом.
Если проложить обратный конец шланга в емкость с песком, он поступать не будет, поскольку он не имеет текущих свойств и будет перемещается только если его наклонить сверху внизу. Чтобы обеспечить подачу, необходимо делать дополнительный подсос воздуха. Для этого берется труба, в ней прорезается углубление с диаметром рукава, а после этого на трубу устанавливается кусок шланга выполняющего функцию запорного кольца. Этим кольцом можно регулировать подачу воздуха. В открытом положении обеспечивается максимальная подача абразива, если его постепенно закрывать, то давление уменьшается, что дает возможность работать с деликатными материалами.
Для начала работы необходимо открыть кран пистолета. В это время создается разряжение давления, в результате которого через рукав будет проходить песок и вылетать наружу. В зависимости от размера и диаметра сопла меняется скорость подачи абразивного материала.

Абразив.

Речной песок с болотом для таких работ не годиться. Морской – это соврем другое дело, правда, его тоже необходимо будет предварительно просеять. На рынке строительных материалов продается специальный белый песок для декоративной штукатурки по низким ценам. Для того, чтобы его можно было использовать в пескоструйном аппарате, необходимо его подсушить и просеять через минимальное сито. Необходимо обозначить, что песок подходит только для грубой очистки стен и металла. Если же планируется очистить более деликатные поверхности, для них необходимо покупать специальный абразив, в его состав может входить сода или другие смеси, содержащие мелкий частицы.

Как проводится гравировка стекол при помощи пескоструйного оборудования.

Основание стекла необходимо защитить от повреждений: та часть, что не будет обрабатываться струей песка, должна быть защищена пленкой. Для этого делается трафарет, а на оголенную часть стекла воздействует аппаратом подачи песка. После выполнения работ пленка снимается. Рисунок должен быть достаточно четким. Сила гравировки выбирается специалистом самостоятельно, для более глубокого узора следует сделать нанесение гравирования повторно. Полученный результат можно дополнить светодиодной конструкцией, которая подчеркнет обработанную часть песка. Данный узор будет освещаться по краям.
Пескоструйное оборудование также позволяет сделать отверстия в стекле диаметром в несколько миллиметров. Это делается для монтажа крепежа. На то, чтобы выполнить это действие – уходит пол бутылки песка и не более пяти минут. Отверстия становится гладким и не имеет сколов.

Правила безопасности.

Данный вид работ достаточно травматический. Разрабатывая оборудование, вы должны понимать, что неверное его использование может содрать кожу за доли секунд. Первое, что необходимо помнить всегда – это соблюдение техники безопасности. Для этого необходимо закупить защитный инвентарь, который состоит из специальной маски и перчаток для пескоструя, защищающих руки от попадания струи.

Каждый профессиональный мастер знает, что такое пескоструйный пистолет, и для чего он используется. Кроме того, что такой инструмент нашел широкое применение в строительстве и многих других сферах деятельности, он может сдаваться в аренду и приносить неплохую прибыль своему владельцу.

Пескоструйные пистолеты: виды и особенности выбора

При выборе такого инструмента, как пескоструйный пистолет, учитывается множество факторов, среди которых наиболее важными являются комплектация оборудования и его предназначение. Сегодня производители предлагают два основных вида данных устройств: напорные и инжекторные.

Напорный тип пистолетов для пескоструйной обработки используется в промышленных масштабах и не подходит для домашнего использования. Подача абразивных материалов в сопло под высоким давлением осуществляется по шлангу из специальной закрытой емкости. В отличие от них, в инжекторных пистолетах абразив подается в рукав из открытой емкости. Такой тип устройств подходит для выполнения небольших объемов работы в домашних условиях.

Пескоструйный пистолет собственного производства

Если у вас нет возможности, или по каким-то причинам вы не желаете купить пескоструйный пистолет, попробуйте сделать его своими руками. Для этого необходимо разобраться в схеме и принципе работы пескоструйной установки, приобрети все необходимые комплектующие и собрать это все на месте.

Вам не обойтись без таких деталей как сопло и компрессор. Также для пескоструйного пистолета понадобятся фитинги, тройники и пластиковая бутылка с рукояткой. К емкости с абразивным материалом самодельное устройство будет подключаться с помощью шланга. Что касается абразива, то самым оптимальным и доступным по цене вариантом станет морской песок (речной не рекомендуется). Для обработки более деликатных поверхностей приобретается специальный абразив, состоящий из мелких частиц.

Самостоятельно разрабатывая пескоструйное оборудование, следует помнить о технике безопасности. Одно неправильное действие может стать причиной получения серьезных травм.


Как сделать своими руками пескоструйный пистолет – самодельная насадка для компрессора вместо мини пескоструя

Как-то я наткнулся на подобную идею как сделать пескоструйный пистолет на Ютубе, и подумал, что это вообще не работоспособный агрегат. Потом я решил, посмотреть что из этого выйдет все же стоит. В случае провала я почти ничего не теряю в деньгах. К моему огромному удивлению, ручной пескоструй работает, и вполне прилично.

В приложенном видео немного больше деталей, чем в статье, и в нем показан самодельный пескоструйный пистолет в действии.

При сборке пистолета для пескоструя своими руками вам понадобятся:

  • Недорогой распылитель
  • Переходная муфта с наружной на внутреннюю резьбу 1 см
  • Тефлоновая лента
  • Пустая пластиковая бутылка 0,5 л
  • Клеевой пистолет
  • Напильник или шлифмашинка
  • Воздушный компрессор
  • Дрель с набором сверл
  • Абразивный материал для пескоструйного аппарата (я использовал стеклянный абразив)
  • Универсальный нож

Шаг 1: Снимаем сопло

Я купил распылитель с двумя разными соплами. Самое короткое было уже прикручено на место, поэтому я просто снял его пассатижами и заменил на сопло большего размера.

Шаг 2: Устанавливаем переходник

Чтобы распылитель работал так, как нам нужно, установите переходник с наружной на внутреннюю резьбу. Я использовал переходную муфту 1 см, и обмотал ее тефлоновой лентой. Ленту нужно намотать по часовой стрелке, чтобы место соединения не пропускало абразив. Для затягивания муфты я также использовал пассатижи.

Шаг 3: Вырезаем заготовку топорища

После установки сопла на распылитель, зажмите его не слишком сильно в настольных тисках. Затем отрезаем примерно 1,3 см длины сопла шлифмашинкой с отрезным диском. Я убрал где-то 0,6-1 см длины. Это поможет вам сэкономить абразив. Если вы используете шлифмашинку с отрезным диском, а не напильник, отмерьте снимаемую длину очень тщательно, так как диск обязательно захватит лишнего.

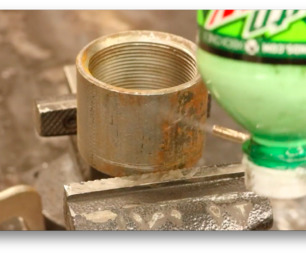

Шаг 4: Делаем резервуар из бутылки

Я использовал пустую пластиковую бутылку 0,5 л из-под лимонада. Ножом разрежьте пластиковое кольцо от крышки и снимите его. Затем просверлите отверстие на месте этого кольца насквозь горлышка сверлом 3 мм, расширьте это отверстие сверлом 4,8 мм. Эта часть бутылки самая жесткая, поэтому отверстие сверлим здесь. Лучше всего закрепить горлышком в тисках и спокойно просверлить отверстие. Держите дрель максимально прямо.

Шаг 5: Засыпаем абразив

Стеклянный абразив продается в магазине. Чтобы наполнить бутылку абразивным материалом, скрутите из листа бумаги воронку и вставьте ее в горлышко бутылки. Бутылку заполните доверху и закрутите крышку.

Затем я вставьте сопло в отверстия, сделанные в бутылке. Сопло я закрепил термоклеем. Мне кажется, измельченная скорлупа грецкого ореха тоже может быть абразивом для мини пескоструя.

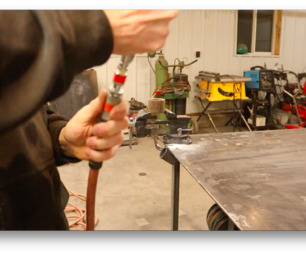

Шаг 6: Проверка

Теперь нужно подключить наш кустарный аппарат к компрессору. Мне было удобнее всего работать с давлением 3,7 атмосфер. Чтобы попробовать пескоструйную насадку для компрессора в работе, я очистил ненужный фитинг от ржавчины и краски. Результат меня очень порадовал.

Я бы советовал вам использовать защитные перчатки, маску, очки, одежду с длинным рукавом и респиратор. И еще, использовать аппарат лучше в специальном помещении или на улице, так как от него много мусора.

Пескоструй для компрессора своими руками


Если у вас в мастерской компрессор, то вам обязательно нужно сделать данный инструмент, который непременно понадобится и выручит вас при выполнении определённых работ. Данный инструмент представляет из себя Пескоструй изготовленный своими руками, под давлением компрессора он выпускает непрерывную струю песка. Он может пригодиться для шлифовки определенных деталей или для снятия старой краски с поверхностей.

Для изготовления такого инструмента потребуется:


  1. Литровая пластиковая бутылка с крышкой.
  2. Пистолет от компрессора
  3. Свёрла
  4. Отвертка и шуруповерт

Как изготовить Пескоструй

Итак, берём пистолет от компрессора

Далее скручиваем с него насадку-носик. Пистолет должен иметь сменную насадку, иначе изготовить такой инструмент не получится.

Затем нужно зажать насадку в тисках и при помощи квадратного напильника сделать пропил до на середине трубки. Пропил должен быть около сантиметра в ширину и глубиной до середины трубки.

Далее при помощи штангенциркуля замеряем диаметр трубки.

Затем подбираем сверло, которое должно соответствовать диаметру трубки. Для этого так же используем штангенциркуль.

Теперь нужно закрепить сверло в шуруповёрте и сделать отверстие в горлышке бутылки как показано на фото ниже. Желательно делать отверстие ровно, стараясь не рассверлить края. Предварительно снимаем пластиковое кольцо на горлышке бутылке, именно в этом месте и нужно сделать отверстие!

После того как отвестие проделано, берём обычный песок, можно просеянный, можно нет и пересыпаем в бутылку.


Теперь остаётся дело за малым. Закручиваем крышку и в отверстие в бутылке продеваем насадку накрученную на пистолет, прорезь в ней, должна находиться внутри бутылке.

Теперь осталось только подключить пистолет к компрессору и пользоваться. В зависимости от применения и обрабатываемой поверхности, можно просеять песок чуть мельче или наоборот оставить с крупными частицами.

Данный инструмент очень хорошо отшелушивает старую краску с любых поверхностей, так что теперь без особого труда можно подготовить делать для покраски. Так же, можно полировать разные детали, оббивать ржавчину и так далее. Струя песка легко пробивает отверстия в жестяной банке. На этом всё, спасибо за внимание!

Видео самоделки:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Пескоструй своими руками - как сделать самодельный пескоструйный аппарат

1

1Пескоструйная обработка стала частью повседневной жизни, ее применяют во многих случаях, но что же она из себя представляет?

Это, прежде всего взаимодействие воздуха с мелкими частичками песка, которые под большим напором образуют воздушно-песчаную струю для обработки различных изделий.

Струя по направлению вылетает из пистолета. Аппарат активно используется столетиями в различных частях промышленности.

Содержание статьи:


Такая аппаратура понадобится для шлифовки, снятия краски, нанесения грунтовки, тюнинга авто.

Если участок обработки совсем маленький, то многие справляются при помощи наждачной бумаги, но на большие участки уйдет слишком много времени и сил. С самодельной пескоструйной установкой потребуется минимум времени.

Аппарат можно приобрести в любом магазине, где представлены строительные материалы, а можно попытаться создать его своими силами.

Будьте готовы, что хороший аппарат обойдется не дешево, если вы все же не решитесь сделать его сами. Ведь имея определенные навыки, не придется тратить много сил и времени, особенно если вы регулярно что-то мастерите.

Из чего делают пескоструйные установки

Изготовить пескоструйную установку можно несколькими способами, но, несмотря на выбранный, вам потребуется определенный перечень материалов.

  • компрессор;
  • трубы и шланги;
  • пистолет, который будет использоваться для покраски;
  • фитинги из сантехники;
  • сопло, кран и бутылка из пластика.

Хороший хозяин хотя бы половину из перечисленного списка хранит в своем гараже или кладовке.

А вот компрессор придется прикупить, но если сравнивать со стоимостью всего аппарата, то — это незначительная трата.

Виды пескоструев

Подбирая необходимую аппаратуру, стоит, прежде всего, определить для чего она будет использоваться. Ответив себе на этот вопрос, вы определитесь с видом пескоструйной установки.

Если она создана для обработки предметов из стекла с целью декора, то параметры пескоструйной камеры зависят от площади поверхности обработки.

Если последующая задача произвести покраску или грунтовку, то следует применить аппарат открытого вида, способный очистить поверхность под вышеизложенные нужды. Но для работы с таким видом оборудования необходимо отдельное помещение.

Еще один критерий, который влияет на выбор разновидности пескоструев – это частота их использования.

3

3

Если же вы решили открыть свое дело и поставить работу на поток, то для частого использования необходимо мощное изделие, только так удастся предоставить квалифицированные услуги.

Чем больше времени будет применяться устройство, тем мощнее оно должно быть.

Такое устройство, созданное собственными руками, может быть только двух видов:

1. Напорное, которое предполагает образование воздуха в установке и дозаторе. Из сопла струей вылетает воздух и частички песка.

Скорость струи высокая, что позволяет очистить большой кусок территории за достаточно небольшой промежуток времени.

2. Инженерное предполагает поступление воздуха и песка по двум разным рукавам и их смешивание в наконечнике.

Его проще всего сделать своими силами, но с этой конструкцией перечень предметов, которые можно подвергнуть обработке значительно меньше. Объяснить это можно слабым воздушным потоком с абразивом.

Делаем простую установку в домашних условиях

Пескоструйная установка самая простая, представлена двумя компонентами такими как сопло и ручка со штуцером. В один попадает воздух, а во второй песок.

Если вы хотите, чтобы наконечник для выброса струи воздуха и песка не износился и служил долго, то стоит подобрать соответствующий материал.

2

2

Самый надежный вариант — карбид вольфрама или бора. Он стоек и продержится при непрерывной работе несколько десятков часов.

Куда быстрее сотрутся чугунные или керамические материалы, хоть они и обойдутся дороже, тогда зачем же платить больше?

Определившись с наконечником, приступаем к формированию корпуса пистолета, который затачивается под них. Емкостью для абразива прекрасно прослужит пластиковая бутылка, которая должна быть закреплена сверху.

Конструкция готова, но без компрессора она не заработает, поэтому завершающий этап – его подсоединение. Он же и будет отвечать за подачу воздуха.

5

5

Принцип работы устройства – поступающий воздух оказывается сразу же в бутылке, а затем в тройнике. Смешавшись с абразивом, смесь направляется в верхнюю часть тройника.

Если хотите контролировать количество абразива в воздухе, стоит приделать соответствующий краник. Собрать аппарат удастся всего за час при условии наличия всех составляющих и подручных материалов.

Универсальная пескоструйная камера

Камера используется в случаи обработки незначительных по размерам деталей. Она выполнена в виде ящика из металла, который можно сделать самостоятельно или же приобрести.

В любом случае в дальнейшем его придется обшить стальным листом. Чтобы удобнее работать с ним, расположите прибор на подставке.

4

4

Проделайте в этой камере окошко, которое позволит наблюдать за процессом. Рекомендуется поместить его сверху.

Работа с камерой предусматривает осуществление неких действий с ее составляющими внутри, поэтому аппарат разделяется на две части, где вставляются резиновые перчатки.

Такие перчатки, как и стекло – это расходный материал, который с годами нуждается в замене. Но чтобы не делать это слишком часто, старайтесь подбирать качественные материалы. Заранее продумайте этот момент, чтобы он не доставлял лишних хлопот.

Снизу камеры располагается решетка из проволоки и приваренный желоб, необходимый для помещения в него уже использованного песка. В цилиндре ящика проделывается отверстие для поступления воздуха.

Чтобы осветить камеру, достаточно использовать обычные лампы дневного света. Самодельную камеру можно оборудовать вентиляцией, но порой обходятся и без нее.

5

5

Компонент, который вы собираетесь обработать, необходимо разместить через заранее подготовленную дверцу. Если деталь длинная, то конструкцию можно накрыть брезентом, так их проще прогонять через созданное устройство.

Брезент прослужит защитой и не позволит песку вылететь за пределы камеры.

Как изготовить устройство из огнетушителя?

Специалисты умудряются изготовить пескоструйные установки из огнетушителя. Из всей конструкции огнетушителя необходима только оболочка, в которой устанавливается металлическая трубочка с резьбой.

Чтобы ее зафиксировать, стоит проделать отверстия с двух сторон. По этой трубе будет попадать воздух, а для песка делается отверстие паз 18*8мм.

Все компоненты огнетушителя припаиваются обратно после крепления трубки. Туда поступает абразив, к нижнему концу фиксируется сопла, а к верхнему компрессор.

Песок попадает в нижнюю часть трубки, поступающее давление выталкивает песок, он мгновенно вылетает из установленного на устройстве наконечника.

Если огнетушителя не оказалось под рукой, то может подойти любая емкость, такая же как баллон от газа. Только предварительно избавитесь от возможных остатков газа, выгнав его тем же компрессором.

Абразив в качестве расходного материала

Песок для функционирования этого аппарата совсем не подходить, ведь он неоднородный, размер и форма вкраплений совершенно разная.

Проблема может возникнуть и сказаться на самом качестве работы и ее результате.

Крупные частички станут причиной глубоких царапин. Для таких случаев существует специальный расходный материал, который можно отыскать в магазине по продаже строительных материалов — абразивные смеси.

Они могут быть представлены разной формы, размера и твердости. Специально для нашей процедуры подойдет самый доступный абразив.

6

6

Есть и те, кто готов тратить свое время на просев через сито обычного речного песка, который в таком случае тоже подходит для работ.

Гравирование стекла

Более того с данным аппаратом можно прикоснуться к прекрасному и заняться гравированием стекла, кто знает, может со временем хобби перерастет в серьезный бизнес.

Заклеиваем поверхность стекла и прорисовываем на пленки желаемый рисунок.

Затем обрабатываем изображение самодельным инструментом и снимаем пленку, чтобы оценить результат работы. Каждый мастер самостоятельно определяет глубину гравировки, предварительным пробным нанесением.

7

7

Рисунок будет выглядеть красиво в любом случае, его можно украсить светодиодной подвеской. С такой задачей самодельный аппарат справится легко и при этом он ни в чем не уступает дорогостоящему аналогу из магазина.

Все стеклянные поверхности могут быть оформлены с помощью пескоструйного аппарата.

Берем металлическую пластину, прорезав в ней отверстия, поверхность обрабатывается после того, как лист плотно приляжет к поверхности. Процедура займет несколько минут и расход песка минимальный.

Такой метод работы идеален при использовании гладкого, без сколов отверстия. Аппарат подходит и для других нужд, для применения, как на профессиональном, так и на любительском уровне.

С ним есть возможность осуществить большой перечень работ, который и представить сложно. Хороший хозяин непременно должен запастись пескоструем.

Советы по работе с самодельным аппаратом

Многие владельцы самодельных аппаратов более уверены в них, чем в импортной технике, ведь сделано своими руками, кому же еще доверять, как не себе. Но все же стоит прислушаться к ряду рекомендаций по использованию.

1. Если ваш аппарат не такой мощный, объемом 6 литров, то диаметр сопло должен составлять 3 мм. Слишком узкое тоже не подойдет, если же мощность большая, то стоит обратить внимание на больший диаметр.

2. Детали, которые предположительно со временем пойдут в расход не стоит сильно закручивать, чтобы их проще было заменить. Речь идет о составляющих, которые чаще всего контактируют с абразивом.

3. Не устанавливайте пескоструйный аппарат и не пользуйтесь им в домашних условиях. Ведь насколько бы прочную камеру вы ни сделали, песок все равно будет выходить за ее пределы. Камера создана задерживать основную пыль, после проведенной процедуры навести порядок, будет крайне сложно.

4. Даже если работы вы проводите в гараже, необходимо защитить своих дыхательные пути и глаза, чтобы на слизистых и легких не оседали мельчайшие частички от песка.

В помощь защитные очки и респиратор, ведь только так можно избежать серьезных заболеваний.

В интернете представлено множество вариантов создания пескоструев, здесь же описаны некоторые из них, которые оказались самыми простыми, эффективными и менее затратными.

С этими схемами вы быстрее осознаете принцип функционирования пескоструев.

Если необходимо регулярно пользоваться этим аппаратом, то стоит отнестись к процессу создания аппарата серьезно, просчитав каждую деталь.

Если правильно соблюсти расчеты и надежно закрепить все, то устройство прослужит долгие годы.

Отправить ответ

avatar
  Подписаться
Уведомление о
