Переделка задних фар ваз 2114: Тюнинговые фонари на ваз 2114. Варианты тюнинга задних фонарей

Схема действий происходит таким образом:

• всю поверхность заднего фонаря покрыть клейкой лентой, сверху стеклотканью, на которую будут устанавливаться накладки;
• покрыть стеклоткань в несколько слоев эпоксидной жидкостью, и сделать это так, чтобы сверху не было дефектов;
• дождаться высыхания жидкости, затем заготовку для накладки снять и наметить на ней контур будущего украшения;
• вырезать режущим инструментом профиль на шаблоне;
• отшлифовать мелкозернистой наждачной бумагой;
• покрыть грунтовым слоем для защиты от коррозии, затем нанести краску и покрыть специальным защитным лаком;
• вмонтировать светодиодные заготовки.

Установка светодиодов в задние фонари

Установить светодиоды довольно креативное решение, ведь есть масса вариантов.

Чтобы реализовать идею, нужно потратить некоторое количество времени на рисунок, а также подготовить следующие инструменты:

• набор светодиодных ламп и резисторов;
• крепежи;
• клейкую ленту и клей;
• прибор наподобие герметизатора.

Для монтажа нужно произвести такие действия:

1. Вытащить фару, рефлекторы и отражатели, а после отделить стекла.
2. Маркером зафиксировать места, на которых будут установлены светодиоды.
3. Изнутри наклеить заранее заготовленные небольшие круглые фрагменты, вырезанные из липкой ленты.
4. Покрасить огни, а после высыхания краски удалить ленту.
5. Установить отражатели при помощи клея на эпоксидной основе, а затем каждый из стыков обработать герметиком.
6. Прикрепить платы светодиодов к проводке машины, разметив их внутри фонаря.
7. Собрать блоки управления поворотниками, восстановить контакты.
8. После этого установить модули на клей (автор видео — Алекс Аитов).

Изготовление диодных колец

Чтобы создать на основе кольца фонарь, необходим специальный клей. Для основы будет использоваться диодное кольцо. Корпус фары изготавливается из катафот. Кроме прочих материалов понадобится краска, совпадающая по цвету с изделием.

Изготовление происходит таким образом:

1. Диодные кольца нужно установить в жестяные цилиндры.
2. Можно сделать их из банок, вырезав при этом отверстия, чтобы жесть была похожа на колодец: внешний и внутренний.
3. В каждый такой колодец установить по катафоту. Оставшееся место в приборе может быть задекорировано кольцом из светодиода.
4. Установить отражатели, используя клейкие фиксаторы, для удачного соединения прибора с кузовом.

Тонировка

Для самостоятельной тонировки стекла нужно для начала его демонтировать. Если не снимать стекло, нужно снять уплотнители. Перед тонировкой хорошенько очистить ветровое стекло, тщательно осмотрев все уголки и места, где собирается больше всего пыли.

Когда окно будет обезжирено, его необходимо еще раз протереть, чтобы не было ни пылинки. Специальным раствором сбрызнуть поверхность стекла, и сверху аккуратно наложить полоску для тонировки. После наклеивания пленки тщательно убрать все воздушные пузыри при помощи штапеля.

Возможные неисправности стоп-сигналов и их устранение

Относительно неисправностей, связанных с оптикой, можно сказать, что самая популярная проблема — отходят контакты в плате. Чтобы избежать таких проблем, многие автолюбители меняют платы на патроны. Плата в фонарях перегорает с регулярной периодичностью, но выходом из положения может стать модернизация.

Замена происходит без особых осложнений: плату вынуть, на их месте сделать подходящее отверстие для патронов. Затем от общей массы провести контакты. При работе нужно быть осторожным, чтобы не перегорели предохранители. После этого проблем с фарами быть не должно.

Фотогалерея «Замена платы на патроны»

Для более успешной доработки задних фонарей ВАЗ 2115 можно взглянуть на фотографии, предоставленные ниже.

 Загрузка …

Видео «Доработка фонарей»

О том, как происходит модернизация задних фонарей не только ВАЗ, но и УАЗ, можно узнать из видео от автора АВТО ДОРАБОТКИ.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Задние фонари на ВАЗ 2114 – доработка, замена задней оптики + Видео

ВАЗ 2114 – один из самых популярных хэтчбеков отечественного производства. Однако внешний вид автомобиля, как, впрочем, и технические характеристики, оптика, салон далеки от идеальных, поэтому владельцы стараются улучшить различные элементы. С появлением доступных светодиодов тюнинг отечественных авто вышел на новый уровень – автолюбители стали украшать ими салон, двери, багажник и конечно, переднюю и заднюю оптику авто.

1 Варианты тюнинга задних фонарей для автомобиля ВАЗ 2114

Если тюнинг передних фар чаще всего сводится к установке так называемых ангельских глазок (которые тоже представляют собой светодиодную ленту), то тюнинг оптики на автомобиле ВАЗ 2114 проводится различными способами, однако почти все они имеют в основе именно светодиодные элементы. Стоит отметить, что помимо улучшения внешнего вида задних фонарей, оптика с диодными вставками обладает более ярким свечением, что в некоторых дорожных ситуациях повышает безопасность. Кроме того, установка светодиодов в задние фары не противоречит нормам законодательства, что также можно отнести к плюсам подобного тюнинга.

Установка ангельских глазок ВАЗ 2114

Похожие статьи

Самым популярным способом тюнинга для фар ВАЗ 2114 является установка светодиодных колец. В данном случае необходимы минимальные знания в электронике и микросхеме автомобиля. Среди других популярных вариантов можно выделить установку более ярких ламп свечения в фонари заднего хода, установку задних протифотуманных фар, тонировку фонарей пленкой или лаком или полная замена оптики на альтернативные варианты.

2 Установка новых задних фонарей своими руками

Если по каким-либо причинам у вас нет времени или желания делать тюнинг или усовершенствовать задние фонари на своем автомобиле, однако работа штатной оптики и ее внешний вид вас чем-то не устраивает, можно установить альтернативную оптику на ВАЗ 2114. Например, тюнинг-комплект производства ProSport, Освар, DLK или других производителей, которые пользуются популярностью у владельцев отечественных автомобилей по всей стране. При выборе задних фонарей необходимо обращать внимание на:

• дизайн заднего фонаря, ничего не должно скрипеть или болтаться, а пластик должен быть высокого качества;
• наличие качественных уплотнителей в местах стыка фары и кузова автомобиля, иначе вам придется запасаться герметиком;
• отдельные патроны под каждую лампу, такая оптика будет более эффективной, чем штатные фонари ВАЗ 2114.

Тюнинг-комплект задних фонарей «ProSport»

Чтобы правильно снять задние фонари ВАЗ 2114, необходимо открыть багажник, снять запасное колесо автомобиля, аккуратно отсоединить пластиковый кожух. Далее с помощью ключа на 10 открутите по два самореза сверху и снизу. После этого необходимо открутить еще пять саморезов, которые крепят пластиковую панель в задней части кузова, которую следует извлечь из багажника. Также необходимо снять лампу и патрон светильника номерного знака, после чего нужно отсоединить две пластиковые клипсы крепления и, поддерживая фару снаружи, аккуратно извлечь ее из кузова автомобиля.

Снятие задних фонарей ВАЗ 2114

Далее, используя крепления из комплекта новой фары или штатные болты, установите новые фонари, следуя инструкции по установке от производителя, и дополнительно загерметизируйте места стыков с кузовом. Для правильного подключения к микросхеме ВАЗ 2114 не перепутайте распиновку штекера задних фонарей, ее также можно найти в инструкции по эксплуатации.

3 Тюнинг задних фонарей с помощью светодиодов

Чтобы установить светодиоды в задние фонари ВАЗ 2114, вам потребуются следующие материалы:

• стеклоткань и малярный скотч
• светодиодная лента красного (иногда других цветов) и резисторы
• канцелярский нож и эпоксидный клей
• самоклеющаяся пленка

Светодиодные ленты

Что касается количества светодиодов, то в данном случае оно зависит от того, что вы хотите получить в результате. Важно, чтобы мигание диодов в результате полностью совпало со штатной электросхемой автомобиля. Цвет светодиодов зависит от места установки. На места стопов и габаритов лучше всего выбирать диоды красного цвета, для поворотников оранжевые, а на рассеиватель рекомендуется приобретать диоды белого цвета.

Соединение светодиодов и штатной проводки проводится с помощью припаивания, при этом необходимо иметь в цепи и ограничительные резисторы, места соединения которых с диодами лучше всего заизолировать с помощью термоусадочных трубок. Помимо этого рекомендуется разделить схему стабилизации, чтобы диоды работали в «экономном» режиме и свечение стопов и габаритов не было одинаковым.

Соединение светодиодов и штатной проводки задних фонарей

Порядок действий при установке светодиодов в задние фонари своими руками:

После снятия фары согласно инструкции необходимо отсоединить корпус фонарей от стекла, которое крепится заводским герметиком. Герметик разогревается при помощи строительного фена и аккуратно разрезается канцелярским или другим острым ножом. Далее снимаются отражатели фары и дефлекторы. На этом этапе отражатели можно окрасить в черный цвет (тонировка). Для этого используйте обычный баллончик с краской.

На наружной стороне фары с помощью маркера разметьте места крепления отражателей, чтобы было легче в дальнейшем собирать фонарь обратно. Далее из самоклеющейся ленты следует вырезать несколько кружочков диаметром не более 20 миллиметров. Кружки из ленты приклеиваются с внутренней стороны фары. После этого с помощью баллончика с краской (лучше всего использовать серебристый цвет) окрасьте фару, дайте краске высохнуть и снимите заготовки из самоклеющейся ленты. Заранее припаянные светодиоды с резисторами устанавливаем внутрь блока фары, подключая к стандартной проводке (не забудьте про полярность).

4 Замена платы заднего фонаря своими руками

Практически каждый второй владелец модели семейства ВАЗ 2114 отмечает низкое качество платы, которая на данном автомобиле представляет собой очень тонкую ленту с токопроводящими каналами. Именно эту ленту некоторым автолюбителям приходилось менять по несколько раз в год, а вместе с платой, как правило, перегорают и лампочки, которые также необходимо менять. Но как показывает практика эксплуатации автомобилей ВАЗ 2114, такая замена способна лишь временно устранить проблему, поэтому мы рекомендуем сделать тюнинг задних фонарей.

Самым эффективным и финансово доступным способом решения данной проблемы является замена токопроводящей ленты обычными патронами, например, от модели ВАЗ 2101 или ВАЗ 2106, которые можно приобрести в любом специализированном магазине.

Заменить все можно своими руками, однако действовать необходимо по четкой схеме. Первым делом снимаем и полностью разбираем фару автомобиля. Далее отверткой следует поддеть два пластиковых патрона и саму ленту, которую необходимо снять. После снятия ленты на ней четко будут просматриваться места плохого контакта ламп, которые многим приходилось так часто менять.

Разборка задней фары ВАЗ 2114

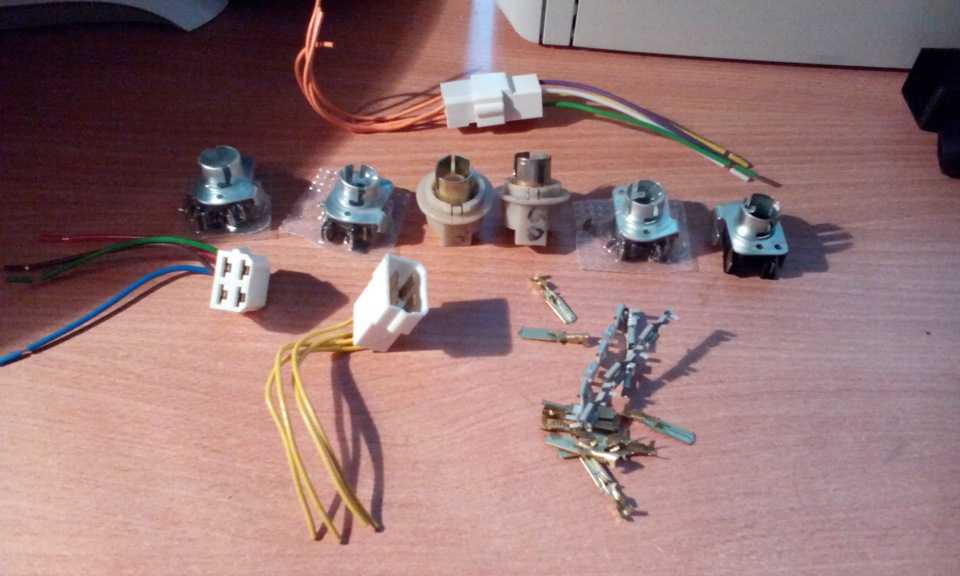

Вам потребуются три одинарных патрона, болты маркировки М3, разъемы (можно взять от обычного компьютера) и медный провод сечением 2,5-3 миллиметра. На модели ВАЗ 2114 общая масса и каждый плюс идет на отдельный патрон. В принципе, схема идентична той, что применяется в семействе автомобилей ВАЗ 2108-2115, найти ее можно в инструкции по эксплуатации.

Далее необходимо разметить места под новые патроны. Сверлить их лучше в местах установки старых пластиковых деталей, однако отверстие будет немного больше. После того, как вы просверлите отверстия под патроны, необходимо их доработать. Для этого вам потребуются пассатижи. С их помощью на патронах необходимо развернуть выводы под наконечники на 160 градусов, а на патронах для ламп поворотников выводы необходимо полностью убрать. Высверленные отверстия следует доработать напильником. Затем болтами МЗ вкручиваем патроны, по 2 болта на каждую деталь.

Вкручивание патронов в заднюю фару ВАЗ 2114

Когда новые патроны стоят на своих местах, следует переходить к электрической части работы. В первую очередь нужно создать общую массу, то есть соединить между собой все новые патроны с помощью пайки. Далее проложить провода на «плюс» к стопам, габаритам и стоп-сигналу соответственно. После этого проверьте все места соединений, нет ли где-нибудь замыкания, и если все в порядке, соедините все провода в разъем. Теперь можно собирать фару в обратной последовательности, а разъем подключить к штатным выводам электросхемы автомобиля. Если работу сделать правильно, то необходимость замены токопроводящей ленты полностью отпадет, достаточно будет менять лишь лампочки, а это, согласитесь, намного проще и дешевле.

Оптика автомобиля ВАЗ 2114 несовершенна, однако с помощью доступных способов ее улучшения можно добиться эффективных результатов. Главное, чтобы оптика не подвергалась лишним переделкам, таким как чрезмерная тонировка или установка не предназначенных для нормальной эксплуатации фонарей.

Задние тормозные диски на ВАЗ-2114: самостоятельная замена

Отечественные автомобили надежны и достаточно долговечны, несмотря на то, что их повсеместно ругают. Низкая стоимость, доступность элементной базы – ключевые моменты при выборе станка. Но каждый водитель старается усовершенствовать своего железного коня, поэтому для красоты и надежности часто ставят на ВАЗ-2114 задние тормозные диски. Да, красиво — барабаны плохо смотрятся на литых дисках. И надежно — эффективность тормозов увеличена в несколько раз по сравнению со штатным автомобильным комплектом.

Основная информация

С момента выпуска первого автомобиля на автозаводе в Тольятти, а это была модель «Жигули-2101», прозванная в народе «копейкой», практически по сей день тормозная система всех автомобилей остался неизменным. Впереди были диски, а сзади барабан. Это логично, так как основная нагрузка при торможении приходится именно на перед.

Конечно, такая схема намного эффективнее, чем ГАЗ-24, у которого барабаны по кругу. Потому что не будет секретом, что колодки дискового тормоза схватываются намного лучше, и путь до упора, соответственно, гораздо меньше.

Тюнинг ВАЗ-2114

ВАЗ-2114 достаточно свежая модель, пришедшая на смену знаменитой девятке. База у машин одинаковая, даже такие мелочи, как задние фонари, и те похожи. Но вот улучшать машину можно только самостоятельно.

Стоит отметить, что «Лада-Калина» — первая модель, на которую с завода устанавливаются дисковые тормоза на задней оси. И нужно оговориться, что все изменения в своем автомобиле вы делаете исключительно на свой страх и риск. Вмешательство, изменение конструкции, рулевого управления, тормозной системы, наказывается снятием номерных знаков и запретом на эксплуатацию транспортного средства. Но если вас это не пугает, можете продолжить чтение.

Что нужно для тюнинга

Если все-таки решили поставить задние дисковые тормоза на ВАЗ-2114, то нужно знать какие элементы для этого понадобятся:

1. Диски тормозные. Идеально подходят те, что устанавливаются на передние колеса ВАЗ-2114 или аналогичных моделей – 2108, 2109. Их диаметр должен быть 240 мм. Но нужно обратить внимание на то, что без токаря не обойтись – ступица немного отличается по конструкции. А если конкретнее, то его придется расточить с диаметра 58 мм на 60.
2. Суппорта, колодки, шланги — также от передних тормозов моделей поколения «Самара-1» и «Самара-2». Поэтому можно смело покупать весь комплект передних тормозов на девятку.
3. Пластины для крепления крепления суппортов. Их можно как сделать самому, так и купить в автомагазинах.
4. 12 болтов M10X1,25 длиной 30 мм.
5. Шайбы дистанционные — 8 шт. Идеально подходят те, что устанавливаются в приводе газораспределительного механизма 8-клапанных моделей ВАЗ-2109.и 2114.

Ну вот и все, все запчасти куплены, все необходимые инструменты в наличии. Осталось дело за малым — провести полную модернизацию. Следует отметить, что совсем новые ВАЗ-2114 (их цена на вторичном рынке остается высокой) не имеют задних тормозов, но без особого труда перешиваются.

Демонтаж узла

Перед разборкой всей тормозной системы на задней оси необходимо слить жидкость. Для этого откручиваются спускные штуцеры, расположенные на суппортах. Следовательно, в дальнейшем вам придется заняться прокачкой. Начальные работы следующие:

1. Ослабьте трос и уменьшите колодки. Закрутите направляющие штифты, которыми барабан крепится к ступице колеса. Если снять барабан не получается, обработайте обильное посадочное место проникающей смазкой WD-40. Он всегда должен быть под рукой при выполнении такого ремонта. Даже больше – заблаговременно (примерно за полчаса) следует провести эту обработку жидкостью всех резьбовых соединений.
2. Снимите пружины с помощью плоской отвертки и снимите распорку. Отсоединив трос ручного тормоза, можно полностью демонтировать старые, теперь ненужные, колодки.

Обратите внимание, что теперь у вас не будет ручного рычага (если вы не установите гидравлический). Поэтому абсолютно все компоненты, которые так или иначе относятся к кабелю, в том числе и к нему, можно удалить. А теперь нужно поговорить об установке.

Монтаж дисковых тормозов

Расположение суппорта механизма может быть как спереди, так и сзади оси заднего колеса. Он в любом случае будет работать, но если установить сзади, КПД становится немного выше. Далее ваша задача правильно соединить хаб с фейсплейтом. Обращайте внимание на дефекты, даже самые незначительные. В случае обнаружения недостатков переделайте работу.

Провести выравнивание углов задней балки. Без этого нельзя поставить заднюю ступицу. Выпрямление удобнее всего делать с помощью болгарки. Для установки суппорта дискового тормоза необходимо выполнить еще несколько действий:

1. Установить скобы на лицевую панель.
2. Закрепите тормозной диск на ступице колеса.
3. Установите прокладки в точках контакта для повышения надежности.
4. Держите фиксирующие пластины и кронштейны.
5. Провести пломбировку тормозного механизма.
6. Закрепите суппорт и установите тормозные колодки.

Вот и все, в целом, как видите, работа несложная. Но следует быть осторожным при установке, использовать только новые элементы, особенно болты. Недопустимо использование бывших в употреблении болтов. Нить уже деформирована, хотя невооруженным глазом этого не видно.

Положительные качества дисковых задних тормозов

Да, главное преимущество — повышение безопасности. Тормозной путь сокращается, и он не зависит от погоды. Работа ноды стабильная, погода на нее никак не влияет. Например, во время дождя барабанные тормоза становятся неэффективными, увеличивается тормозной путь. При использовании диска такого не наблюдается.

Перегрев дисковым конструкциям не страшен. Например, при торможении на высоких скоростях жидкость в системе нагревается из-за большой силы трения. Барабан и колодки могут разогреваться почти докрасна — до 600 градусов. В результате педаль проваливается, эффективность торможения ухудшается в несколько раз. Этого вы никогда не почувствуете, если установлены дисковые тормоза. Устройство простое и надежное, поэтому о безопасности можно не беспокоиться.

Прокачка тормозов

После проведения всех работ необходимо произвести прокачку — избавление от воздуха в системе. Это крайне необходимо для повышения эффективности работы. А раз уж затеяли модернизацию, не забудьте поменять все комплектующие, которые служат долго. Заменены шланги, передние колодки, вакуумный усилитель тормозов ВАЗ-2114, главный цилиндр. Что касается жидкости, то ее следует менять примерно раз в два года. Вкратце порядок прокачки следующий:

1. Заполните расширительный бачок жидкостью.
2. Насос правого заднего суппорта.
3. Проверить уровень жидкости, при необходимости долить.
4. Насос левого заднего суппорта.
5. Повторить шаг 3.
6. Прокачать передний правый суппорт.
7. Выполнить пункт 3.
8. Прокачать передний левый суппорт в последнюю очередь.

Вот как правильно прокачать тормоза ВАЗ 2114, суть процедуры переход от дальней к ближней опоре (относительно главного тормозного цилиндра).

Нужен ручник?

Но некоторые автомобилисты не могут обойтись без ручника. Новый ВАЗ-2114, цена которого в свое время была близка к 300 тысячам, без ручника, а это не очень удобно. В городах на парковках без него просто никуда. А если установлена ​​система автозапуска, то без ручника не обойтись — скорость выставлять не рекомендуется.

Что нужно для установки этого механизма? В первую очередь — это ручник, но не трос, а гидроцилиндр. Как правило, они универсальные, а китайские новые механизмы стоят от 1500 рублей и выше. А задние дисковые тормоза на ВАЗ 2114 будут оснащены системой ручного тормоза.

Процедура установки предельно проста — ставим на место старого болта, подключаем к гидросистеме, а именно — к той части, которая управляет суппортами на задней оси. Вот и все, теперь у вас будет рука, которая будет отлично работать в любых условиях. Не боится перегрева, ни мороза, ни проливного дождя. И даже в мороз можно пользоваться ручником.

Заключение

Когда установка завершена и расход закончен, тормоза отрегулированы, осмотрите внимательно все узлы, подтяните резьбовые соединения. И уже после первого выезда на дорогу вы почувствуете разницу с предыдущим торможением. Это будет гораздо эффективнее, машина станет устойчивее.

Надо признать, что такая доработка необходима, и решать ее ГИБДД должна, правда, с оговорками. Невозможно собрать колхоз, даже если приемка работ и разрешение на эксплуатацию должны быть даны опытным мастером. Конечно, это мечта, такого не будет. Поэтому пока проводить переделки нужно только на свой страх и риск.

А дело в том, что задние дисковые тормоза на ВАЗ-2114 исправны и надежны. И от их установки вы только выиграете, защитив себя, своих пассажиров и пешеходов.
