Парк ассист: Электронный ассистент Park Assist (автопарковка) в автомобилях Volkswagen, видео

Система автоматической парковки Park Assist, что такое, видео

Система автоматической парковки помогает припарковать транспортное средство в автоматическом или автоматизированном режиме, когда работают только некоторые функции.

В инструкциях по эксплуатации и в обиходе автовладельцев встречаются следующие наименования:

• Парковочный автопилот.
• Интеллектуальная система помощи при парковке.
• Парк Ассист и прочие.

Задачей устройства является помощь при параллельной и перпендикулярной парковке за счет контроля и изменения двух параметров — угла поворота руля и скорости движения.

Читайте по теме: Как выполнить параллельную парковку.

Важность парковки

Парковка — один из наиболее сложных маневров, с которым способны справиться только опытные и «чувствующие» габариты машины автовладельцы.

Достаточно глянуть на улицы современных городов, чтобы понять масштабы проблемы. Автомобили стоят везде — на тротуарах, на детских площадках и проезжей части.

В такой ситуации создаются помехи для участников дорожного движения и предпосылки для новых ДТП.

Наличие системы автоматической парковки позволяет устранить описанную выше проблему и помочь водителю правильно припарковать транспортное средство.

На практике Park Assist упрощает задачу водителю не только в процессе парковки транспортного средства, но и при движении в плотном потоке.

К плюсам интеллектуальной системы стоит отнести:

• Автомобиль с Park Assist может занять место даже в небольшом пространстве, не зацепив при этом другое транспортное средство. Справиться с такой задачей без специального помощника способны не все автовладельцы. Кроме того, наличие интеллектуальной системы позволяет поставить авто вплотную друг к другу и занять меньше пространства, что актуально в условиях тесного города.
• Если автовладелец осуществляет параллельную парковку, процесс может затянуться на несколько секунд, а при отсутствии должного опыта он часто исчисляется минутами. Другим водителям приходится притормаживать, из-за чего собирается пробка.
• Система автоматической парковки гарантирует защиту от царапин и вмятин, появление которых возможно при неумелой постановке транспортного средства. Как следствие, уменьшается число обращений в страховые компании и снижается вероятность скандалов из-за частых ДТП.

Когда появилась система автоматической парковки, ее назначение

Устройство Park Assist было представлено еще 11 лет назад, в 2006 году. Первопроходцем в этом вопросе стала компания Фольксваген, которая внедрила систему на свою модель Touran.

С момента выпуска системы инженеры неустанно работают над совершенствованием устройства, делают его более эффективной и независящей от действий водителя.

Компании Фольксваген удалось решить проблему многих мегаполисов — Берлина, Парижа, Лондона, Москвы и других городов.

С новой Park Assist удалось решить две задачи:

• Разгрузить водителя и помочь ему в сложных условиях;
• Повысить эффективность парковочного пространства за счет большей плотности транспортных средств.

Интеллектуальная система поразила автомобильный мир. Возможности Park Assist позволяют автоматически парковать машину, без участия водителя.

Устройство самостоятельно прокручивает руль, определяет траекторию и ставит ТС в наиболее подходящее место. Основную функцию выполняет автопилот. Именно он вращает рулевое колесо и обеспечивает точное расположение авто на свободном участке.

Интересно, что первые варианты системы автоматической парковки имели ограниченные возможности и помогали ставить машину только параллельно дороге.

Сложности возникали и с поиском места для авто, которое превышало длину в 1,4 метра.

К 2010 году многие проблемы удалось решить, и автоматическая парковка стала проходить быстрее.

В 2012 году инженеры еще доработали Park Assist и позволили ставить машину под углом к правой обочине.

С развитием технологии были усложнены алгоритмы, появились более точные ультразвуковые датчики, которые быстро оценивали обстановку и подавали сигнал «головному мозгу» системы.

Как следствие, запас пространства, необходимого для парковки, снизился до 0,9 метров.

Последний «орешек», касающийся парковки передним ходом, удалось решить только недавно — в 2015 году. И здесь снова отличились инженеры компании Фольксваген. Теперь запас уменьшился еще до 0,8 метра.

Кроме того, Park Assist «научили» аварийному торможению, позволяющему если не полностью избежать, то хотя бы снизить риски столкновения.

Какие производители авто внедрили данную систему, и как она у них называется?

Мало кто знает, но система автоматической парковки у разных производителей имеет индивидуальные наименования, что вносит определенное непонимание в ряды автовладельцев.

Используются следующие названия:

• Фольксваген — Park Assist, а также Park Assist Vision;
• Тойота и Лексус — Intelligent Parking Assist System;
• Опель — Advanced Park Assist;
• Форд и Мерседес Бенц — Active Park Assist;
• БМВ — Remote Park Assist System и другие.

Как видно, во всех случаях используется «корень» Park Assist, что позволяет автовладельцам с легкостью идентифицировать систему.

Читайте также:

Устройство Park Assist, что входит в комплект?

Вне зависимости от присвоенного названия, структура и принцип действия системы автоматической парковки, как правило, остается неизменной. Так, в состав устройства входит:

• Блок управления («головной мозг» системы).
• Набор ультразвуковых датчиков.
• Панель индикации и управления.
• Исполнительные устройства.

Каждый из элементов системы берет на себя выполнение каких-то определенных функций.

Так, ультразвуковые датчики определяют расстояние до ближайшего объекта и работают в диапазоне до 4,5 метров. Число датчиков в зависимости от системы может различаться.

В классической версии Park Assist автомобилей Фольксваген предусмотрено всего 12 УЗ датчиков, по четыре спереди, сзади, слева и справа.

Парк Ассист включается вручную, когда автовладельцу нужно припарковаться.

ЭБУ принимает сигналы от УЗ датчиков и формирует команды при взаимодействии с другими устройствами. В роли связующего звена выступает блок управления Park Assist.

Также в состав системы входит экран с информацией, который автовладелец может использовать для парковки.

Как работает система Park Assist?

Для полноценной работы системы автоматической парковки на машине должны быть установлены и другие вспомогательные узлы — коробка-автомат, электромеханический усилитель руля, ЭБУ мотора и система курсовой устойчивости.

Но этого недостаточно — требуются исполнительные механизмы, обеспечивающие изменение положения рулевого колеса.

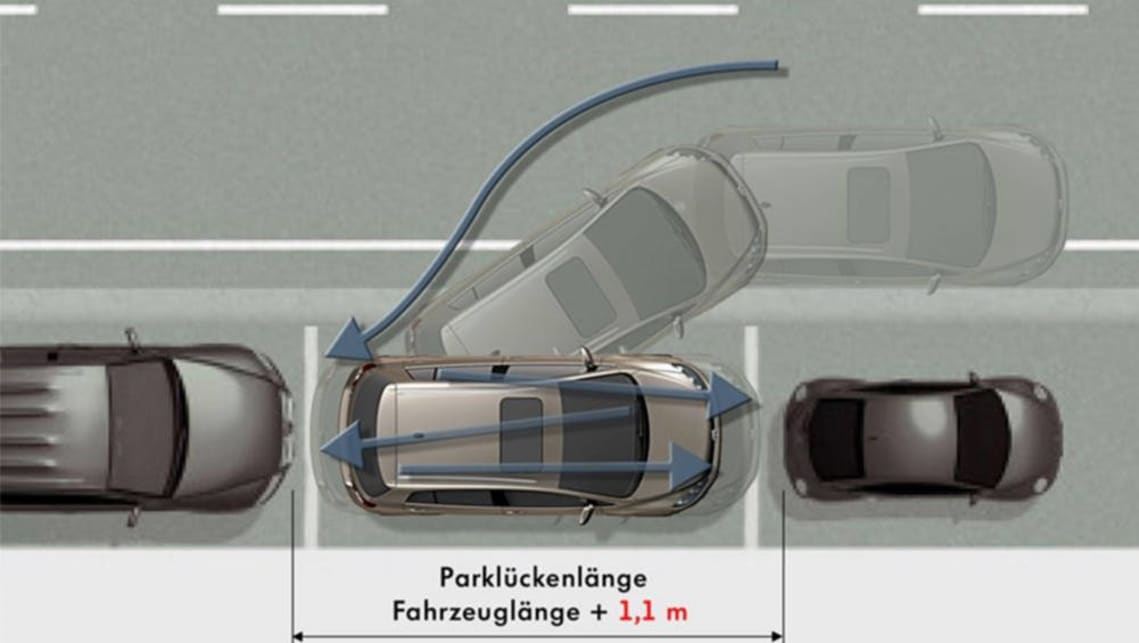

Работа Park Assist условно делится на два этапа. Сначала осуществляется поиск места для постановки машины, после чего производится непосредственно парковка.

Рассмотрим каждый из этапов подробнее:

• При поиске места работают ультразвуковые датчики, которых в системе Парк Ассист от Фольксваген целых 12 (по четыре с каждой стороны). При движении машины около установленных у обочины бордюров авто датчики определяют расстояние. Для точного вычисления этого параметра скорость движения должна быть при параллельной парковке до 40 км/час, а при поперечной — до 20 км/час.

Далее информация от датчиков поступает в ЭБУ и обрабатывается. Как только расстояние будет оптимальным, водитель слышит сигнал и выводит информацию на дисплей монитора. Для системы Park Assist оптимальным является расстояние в 80 см, а для Advanced Park Assist — 100 см.

• Следующий этап — парковка машины. Здесь возможно два пути — с участием водителя или полностью в автоматическом режиме. Все инструкции (текстовые и визуальные) отражаются на информационном дисплее и относятся к рекомендациям по повороту руля на определенный угол. Этот вариант автоматизированной парковки применяется системой Advanced Park Assist.

Процесс автоматической парковки осуществляется с учетом воздействия на механизмы транспортного средства, а именно:

• Электромотор заслонки дросселя в системе управления мотором;
• Электрический двигатель заслонки дросселя ЭБУ;
• Насос, обеспечивающий обратную подачу, а также клапана тормозов системы курсовой устойчивости;
• Электромагнитные клапана АКПП.

Для безопасности движения систему автоматической парковки можно переключить в ручной режим.

Кроме того, если верить последней информации, Park Assist может работать при нахождении водителя внутри машины или за его пределами (с помощью ключа).

Рассмотрим работу Park Assist на примере Ford Focus II

I

Чтобы начать парковку на автомобиле Ford Focus III, необходимо указать место, где требуется поставить машину.

Система предлагает продолжить движение до момента, пока не появляется свободное пространство. Как только подходящий участок находится, Park Assist об этом сообщает водителю.

Далее система предлагает бросить рулевое колесо и включить заднюю скорость.

Действия водителя сводятся к нажатию на педаль газа и тормоза, а автомобиль самостоятельно подруливает с учетом ситуации. При этом желательно контролировать позицию ТС по зеркалам заднего вида.

В процессе парковки система действуют осторожно, и сообщает водителю о приближении к препятствию с помощью парктроников.

Как только движение назад завершено, Park Assist предлагает включить первую скорость. Теперь необходимо плавно двигаться вперед, после чего, следуя подсказкам системы, снова включить заднюю скорость для выравнивания авто.

На этом парковка завершена. Остается перевести ручку АКПП в соответствующее положение.

Оценивая результаты работы Park Assist, можно увидеть, что машина близко припаркована к бордюру, что позволяет экономить пространство.

Что касается расстояния между передним и задним автомобилем, система Park Assist паркует машину ровно посредине.
