Обзор видов динамометрических ключей — сравнение, разновидности, видео, устройство и конструкция (схема)

На сегодняшний день для всех слесарно-монтажных резьбовых соединений требуется соблюдение определённого крутящего момента затяжки. Для решения данной задачи существуют специальные Динамометрические ключи, которые способны передать на крепеж необходимый момент силы. В данной статье рассмотрим, какие бывают динамометрические ключи.

Виды динамометрических ключей

Разновидности динамометрических ключей:

• Стрелочный;
• Предельный (щелчковый);
• Цифровой.

Как выглядит динамометрический ключ

Каждый вид инструмента имеет свои конструктивные особенности, плюсы и недостатки. Рассмотрим детально каждую группу.

Обзор устройства динамометрических ключей

1. Самый простой вариант. Принцип его работы устроен на изгибе рычага со шкалой и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж. Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

• Низкая стоимость;
• Начало контролируемого диапазона динамометрических ключей от 0 Нм;
• Шкала в обе стороны. Позволяет закручивать крепеж с правой и левой резьбой.

Недостатки:

• Низкая точность;
• Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
• Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по стрелке;
• Отсутствует храповый механизм, как у трещотки. Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

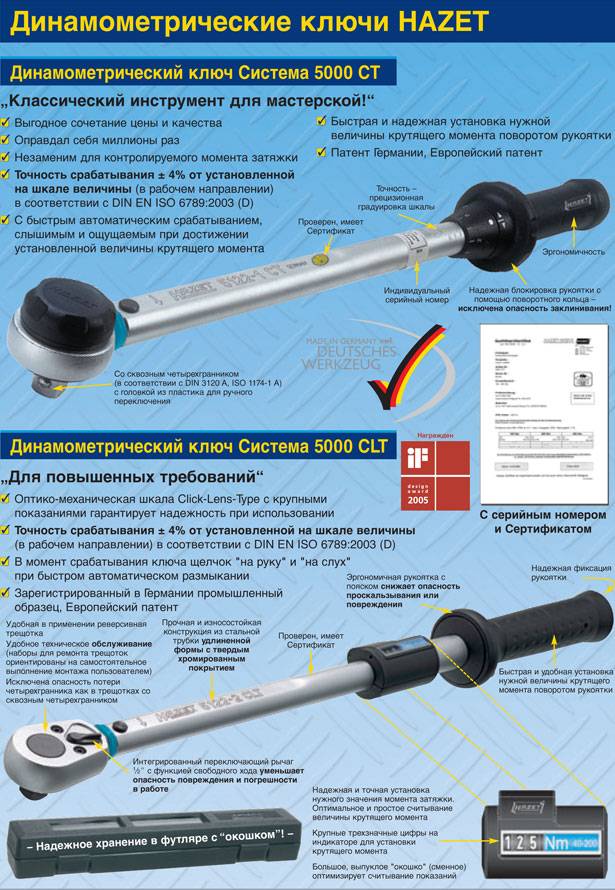

Устройство, конструкция и схема

2. Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной трещотки. С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Динамометрический ключ с трещоткой удобен в работе, так как необходимо просто закручивать соединение до щелчка.

Устроены таким образом, что имея ремкомплекты и запасные части могут быть отремонтированы. Как правило, схема конструкции определенной модели прилагается к инструменту.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм. Размеры присоединительных приводов: 1/4, 3/8, 1/2, 3/4, 1 и 1 1/2 дюйма.

Плюсы:

• Погрешность не выше 4%;
• Простота работы обеспечивается наличием храпового механизма;
• Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
• Удобно использовать в труднодоступных местах;
• Ремонтопригоден;
• Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

• Требуют проверки и калибровки;
• Храповый механизм трещотки может выйти из строя, но на некоторые модели имеются специальные ремкомплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей для автомобиля и не только, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к механическим динамометрическим ключам, которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к шкальным динамометрическим ключам.

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного динамометрического ключа. Погрешность ключа минимальна за счет электронной “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал. Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

• Вывод значений крутящего момента в разных значениях силы;
• Световая и звуковая индикация;
• Высокая точность;
• Возможность замерить крутящий момент у уже закрученного соединения;
• Двухстороннее действие: “по” и “против” часовой стрелки;
• Не требует регулировки;
• Удобство работы за счет храпового механизма;
• Сохранение значений в память.

Недостатки:

• Высокая стоимость;
• Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.

Видео обзор динамометрических ключей

Сравнение динамометрических ключей

Вид ключа	Погрешность	Наличие трещетки	Звуковая индикация	Двухстороннее действие	Работа в труднодоступных местах	Регулировка
Со стрелкой	5-20%	нет	нет	да	нет	не регулируется
Щелчковый	4%	да	да	у некоторых моделей	да	1 раз в год или чаще
Цифровой	2. 5%	да	да	да	да	не нужно

Сравнив модели, можно сказать, что самыми популярным инструментом данного направления являются предельные щелчковые динамометрические ключи. Самую высокую точность (минимальную погрешность) имеют электронные динамометрические ключи, но стоимость таких моделей может в несколько раз превышать цену обычных ключей. Поэтому если при работе с ответственными резьбовыми соединениями требуется минимальная погрешность, то стоит рассматривать второй или третий тип ключей. При этом сравнивая одинаковые виды ключей, необходимо учитывать конструктивные особенности каждой модели. Например, для обзора динамометрических ключей на нашем сайте используйте функцию — «Сравнение».

Для повышения точности при работе с большинством размеров и видов резьбовых соединений, наша компания рекомендует приобретать ключи с перекрытием моментов затяжки.

Другие статьи

• Как и какой выбрать динамометрический ключ
• Как пользоваться динамометрическим ключом

Динамометрический ключ! — Статьи — Официальный дистрибьютор. Профессиональный слесарный инструмент Kamasa Tools



            Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.  В первую очередь, зачем нужен такой ключ?  Необходим он для закручивания резьбовых соединений  с определенным  усилием, так называемым моментом силы или моментом затяжки.  Единицей измерения для момента силы является ньютон-метр, рус. Нм,  англ. Nm.
            Так вот в технических данных по обслуживанию автомобиля  или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием.

  И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений,  а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.  И в решении данной задачи надежным помощником станет динамометрический ключ.
            Динамометрический ключ внешне похож на трещотку, с основным отличием –  это наличие у него шкалы,  по которой определяется прикладываемое ключом усилие  на гайку.
            Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть  высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.
            Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.   Динамометрические ключи охватывают, ограниченный  диапазон  усилий.  Например от 5 до 25 Нм.,  от  70 до 350 Нм. и т.д.  Вот эта основная шкала и отображает, в каком диапазоне работает ключ.
            Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр,  и накручиваем в основание ключа  движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки  98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале.  В суме 98+2 получим 100Нм.

            Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm,  Ваш ключ издаст характерный щелчок,  он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать  вашу гайку все сильней и сильней. Но зачем тогда покупать динамометрический ключ?
            Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад  в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе.  К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо.  Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис  дорогостоящий.
            Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает  максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент – мультипликатор. Эторедуктор-усилитель, который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм.

Динамометрические ключи бывают нескольких типов :

1)      стрелочные ( характеризуются невысокой ценой и наибольшей погрешностью в измерениях, порядка 6 %– 8 %, за исключением профессиональных моделей индикаторного типа). Подходят для работ не требующих высокой точности при затяжке резьбовых соединений.

2)      Предельного типа (щелчковые) — находятся в среднем ценовом диапазоне, имеют небольшую погрешность (около 4%), большинство из них проходит тарировку на заводе и имеют вложенный сертификат калибровки. Динамометрические ключи предельного типа являются самыми универсальными и часто используемыми как профессиональными работниками СТО, так и любителями.

3)      Динамометрические ключи с цифровой индикацией момента затяжки, являются самыми дорогими, но при этом и самыми точными. Чаще всего используются либо на производстве, либо на СТО. Погрешность составляет около 1%. Имеют функцию выгрузки данных в Excel, функцию программирования последовательности задач и многие другие.

СТРЕЛОЧНЫЙ

Самый недорогой вариант. Внешне похож на трещотку. К телу ключа прикреплена шкала (1)и стрелка (2) . При затягивании стрелка остается на месте, а шкала смещается.

Индикаторного типа – менее удобны в применении (за исключением профессиональных моделей).

Динамометрический ключ ПРЕДЕЛЬНОГО ТИПА

Данные динамометрические ключи имеют ограниченный диапазон действия, разные размеры и разные посадочные квадраты под головки.  Соответственно при выборе ключа придется это учитывать. Приблизительные значения выглядят так:

от 0,5 кг/м до 2,5 кг/м — квадрат 1/4»

от 1,9 кг/м до 11 кг/м — квадрат 3/8»

от 4,2 кг/м до 21 кг/м — квадрат 1/2»

от 7 кг/м до 35 кг/м — квадрат 1/2»

от 8 кг/м до 40 кг/м — квадрат 3/4»

от 10 кг/м до 70 кг/м — квадрат 3/4»

от 14 кг/м до 200 кг/м — квадрат 1»

Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm

10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть здесь.  Не желательно использовать ключ на крайних значениях рабочего диапазона.

Порядок работы с таким ключом следующий. Отпускаем стопорную гайку(1) На теле ключа нанесена шкала Nm(2), а на вращающейся рукоятке нанесена цифровая шкала(3). При вращении рукоятки нулевая риска шкалы(3) должна совпасть с риской на теле ключа (2), что и будет выставленным предельным моментом затяжки Nm. Далее вращая рукоятку по часовой стрелке вы прибавляете цифровые значения шкалы (3) к первому выставленному значению до следующего совпадения с нулевой риской. Выставив необходимое усилие, зафиксируйте стопорную гайку и начинайте затяжку. При достижении выставленного усилия раздается громкий щелчок. После этого вращение необходимо прекратить.

Динамометрический ключ предельного типа с масштабированным окном

 Немного дороже по цене, но намного удобнее в использовании. Рукоятка вращается намного легче, стопорная гайка фиксируется щелчком, а не закручиванием и выставленное значение вы видите в готовом виде. ( не надо прибавлять значения к нулевому, как в первом варианте.)

Большинство динамометрических ключей, работают только на затяжку резьбовых соединений с правой резьбой (по часовой стрелке), но есть и исключения, например ключ (с проскальзывающим квадратом)

Электронный динамометрический ключ.

При ремонте современного автомобиля, достаточно трудно обойтись без динамометрического ключа от Kamasa Tools, даже затяжка легкосплавного литого диска, требует фиксированной затяжки. ( при привышении усилия, диск может просто треснуть). Мы рассказали Вам об основных видах динамометрических ключей. Выбор остается за Вами. Очень надеемся, что эта информация окажется Вам полезной.



Размещено: 28.09.2012

7 советов по использованию динамометрического ключа

20 марта 2017 г.

Замена шин Динамометрические ключи Оборудование для мастерских

В этой статье наш эксперт по динамометрическим ключам дает советы по использованию динамометрического ключа

Что такое динамометрический ключ?

Динамометрический ключ — это инструмент, используемый для контроля и приложения определенного крутящего момента к крепежным деталям, таким как 9болт 0009 или гайка . Это фундаментальный элемент в общей механике, операциях по замене шин и промышленном обслуживании и ремонте, обеспечивающий безопасность клиентов.

Каждый тип автомобиля имеет разные характеристики крутящего момента , установленные производителем, которые необходимо соблюдать при обслуживании автомобиля. Не только для колес, но и для любых других деталей с болтовым креплением, таких как головка блока цилиндров, для затяжки необходимо использовать решение с регулируемым крутящим моментом 9.0010 на необходимый крутящий момент .

Если в прошлом это было не совсем так, то сегодня большая часть отрасли хорошо осведомлена и чаще всего использует комбинацию ударного гайковерта и динамометрического ключа. Однако все же необходимо напомнить некоторые ключевые рекомендации по поводу этих высокоточных инструментов.

Как пользоваться динамометрическим ключом?

1. Динамометрический ключ — это инструмент для затяжки.  Это очень чувствительный и точный инструмент для затяжки, и его никогда не следует использовать для ослабления болтов.
2. Обращайтесь с динамометрическим ключом так же осторожно, как с измерительным инструментом! Инструмент всегда должен храниться в ящике для хранения и защищен от ударов.
3. В конце каждого дня или когда он не используется, динамометрический ключ следует сбрасывать на самое низкое значение , чтобы сбросить давление в колонне.
4. Используйте только одну руку для плавного и непрерывного движения . Большинство динамометрических ключей имеют метку на рукоятке, указывающую, где применить давление.
5. Не используйте удлинитель ручки . Это ухудшит заданное значение при правильной сигнализации.
6. Динамометрический ключ предотвращает, но не избегает чрезмерного затягивания! Когда требуемый крутящий момент будет достигнут, система контроля крутящего момента ключа будет «активирована», и оператор услышит четкий щелчок. Если вы слышите этот «щелчок», не двигая ключ сначала, это означает, что приложение уже было перетянуто. Хорошей практикой здесь является начать сначала: Сначала ослабьте болт , затяните с помощью подходящего инструмента и закончите с помощью динамометрического ключа, чтобы достичь правильного и безопасного крутящего момента.
7. Техническое обслуживание инструмента : Как высокоточный инструмент, динамометрический ключ требует повторной калибровки с постоянной частотой, и это является обязанностью пользователя инструмента. Компания Chicago Pneumatic рекомендует проводить повторную калибровку инструмента ежегодно или каждые 5000 циклов в официальном сервисном центре. Не говоря уже о том, что если инструмент упал или был поврежден, его необходимо немедленно отправить в сервис. Знаете ли вы, что квадратный хвостовик динамометрического ключа можно заменить без замены инструмента?

Подробнее

Что такое динамометрический ключ и как им пользоваться?

Производство включает множество инструментов, машин и оборудования. Но среди них динамометрические ключи, пожалуй, одни из самых важных. К сожалению, хотя это может показаться простым, некоторые работники не знают, как пользоваться динамометрическим ключом, или, по крайней мере, используют его правильно.

Рабочим важно знать, как правильно пользоваться инструментами. В этой статье мы поговорим о том, что такое динамометрический ключ и как им пользоваться. Мы также обсудим некоторые преимущества использования динамометрического ключа и дадим краткое руководство по правильному использованию этого инструмента.



Что такое динамометрический ключ?

Динамометрический ключ — это инструмент, который регулирует или затягивает болты и гайки до заданного значения крутящего момента. Этот инструмент позволяет затягивать крепеж до их надлежащего натяжения, помогая избежать повреждений от чрезмерной затяжки соединений, кроме недостаточной затяжки. Применение правильного измерения крутящего момента имеет важное значение для безопасности, сборки и производительности оборудования.

Динамометрический ключ, разработанный в 1918 году Конрадом Баром, используется с начала 20 века. Динамометрический ключ является очень универсальным и полезным инструментом, поэтому его часто используют в различных отраслях промышленности.



Что такое крутящий момент?

Напомним, крутящий момент — это вращательное или скручивающее действие, обычно применяемое к болту или гайке для их затягивания. Динамометрический ключ позволяет прикладывать эту силу с заданным давлением, обеспечивая достижение и поддержание правильного уровня крутящего момента.

Крутящий момент измеряется либо в ньютон-метрах, либо в футо-фунтах. Для тех, кто более знаком с имперской системой, один ньютон-метр приблизительно равен 0,73756 футо-фунта. Поэтому момент затяжки динамометрического ключа обычно выражается в ньютон-метрах или футо-фунтах.



Для чего используются динамометрические ключи?

Динамометрические ключи используются в различных областях, но чаще всего используются в автомобильной и аэрокосмической промышленности. Они также используются в производстве электронного оборудования, такого как компьютеры и серверы.

Как правило, динамометрические ключи используются всякий раз, когда важно приложить определенный крутящий момент к крепежному элементу. Это может быть сделано в целях безопасности, сборки или производительности.

Кроме того, динамометрические ключи можно использовать для ослабления креплений, которые были затянуты со слишком большим крутящим моментом. Это часто происходит с чрезмерно затянутыми болтами, и их трудно ослабить без использования динамометрического ключа.



Как работает динамометрический ключ?

Прежде чем использовать динамометрический ключ, важно понять, как он работает. В конце концов, с помощью этих инструментов можно приложить значительное усилие — достаточное, чтобы нанести серьезную травму при неправильном использовании.

Динамометрический ключ обычно состоит из двух частей: рукоятки и привода. Привод — это часть динамометрического ключа, которая входит в зацепление с крепежной деталью и передает крутящий момент. Рукоятка используется для приложения усилия к приводу, который, в свою очередь, прикладывает крутящий момент к застежке.

Некоторые динамометрические ключи также имеют циферблат или цифровой дисплей, показывающий величину прилагаемого крутящего момента. Это может помочь обеспечить правильное применение крутящего момента.



Как пользоваться динамометрическим ключом

Теперь, когда мы обсудили динамометрические ключи и принцип их работы, пришло время обсудить, как их использовать.

Как упоминалось ранее, прежде чем использовать динамометрический ключ, необходимо понять, как он работает. Получив общее представление об инструменте, выполните следующие действия, чтобы правильно его использовать:

• Выберите динамометрический ключ правильного размера для работы.
• При использовании динамометрического ключа с циферблатом установите циферблат на желаемое значение крутящего момента.
• При использовании динамометрического ключа с цифровым дисплеем установите желаемое значение крутящего момента на цифровом дисплее.
• Поместите динамометрический ключ на крепеж и убедитесь, что привод правильно зацеплен.
• Приложите усилие к рукоятке динамометрического ключа, пока не будет достигнут требуемый крутящий момент.
• При использовании динамометрического ключа с циферблатом ослабьте усилие на рукоятке, когда игла достигнет желаемого значения крутящего момента.
• При использовании динамометрического ключа с цифровым дисплеем ослабьте усилие на рукоятке, когда цифровой дисплей покажет, что требуемый крутящий момент достигнут.
• Наконец, снимите динамометрический ключ с крепления.



Как видите, пользоваться динамометрическим ключом относительно просто. Просто внимательно следуйте этим шагам, чтобы избежать несчастных случаев.
