Ремонт тормозов задних колес

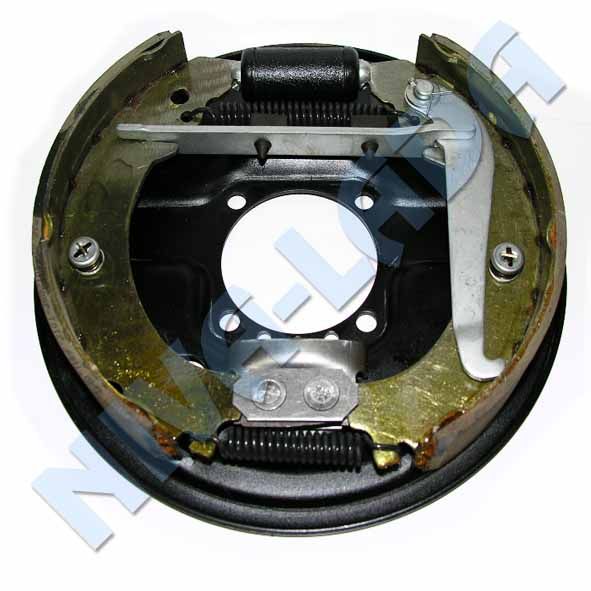

Тормозной механизм заднего колеса (рис. 1) барабанный, с автоматической регулировкой зазора между колодками и барабанами

Устройство автоматической регулировки зазора расположено в рабочем цилиндре.

Его основным элементом является разрезное упорное кольцо 9 (рис. 2), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 2 и 8 (см. рис. 1) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 1) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа.

С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца.

Таким образом, автоматически поддерживается оптимальный зазор между колодками и барабаном.

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов и для замены тормозных колодок и рабочих цилиндров.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры).

Рычаг привода стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключи «на 12», отвертка, две монтажные лопатки.

Включите первую передачу и установите упорные бруски под передние колеса.

Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Снимите заднее колесо.

Для удобства работы снимите декоративный колпак.

При замене барабана колпак можно не снимать.

Смочите зазор между барабаном и фланцем полуоси какой-либо легкопроникающей жидкостью (керосином, WD-40 и т.п.).

Выверните два болта (на фото виден один) крепления тормозного барабана к полуоси.

Строньте барабан с полуоси легкими ударами молотка.

Если барабан не снимается усилием рук, сбейте его молотком, используя деревянный брусок, или

Спрессуйте, равномерно заворачивая болты в два резьбовых отверстия барабана.

Снимите тормозной барабан

При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

Установите барабан в порядке, обратном снятию.

Предварительно зачистите от коррозии посадочный поясок полуоси, смажьте его графитовой смазкой или смазкой ЛСЦ-15 и сведите колодки с помощью двух монтажных лопаток.

Учтите, что при вдавливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра.

При необходимости откачайте жидкость.

Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

На стоящем, на земле автомобиле 2–3 раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Замена рабочего цилиндра заднего тормозного механизма

Если в процессе эксплуатации появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените рабочий цилиндр.

Ремонт рабочего цилиндра часто не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Поэтому рекомендуется заменять цилиндр в сборе.

Вам потребуются: ключ «на 10» и специальный ключ для гаек тормозных трубок.

Включите первую передачу и установите упорные бруски под передние колеса.

Снимите соответствующее колесо.

Очистите от грязи место крепления тормозной трубки и болты крепления тормозного цилиндра с обратной стороны тормозного щита.

Чтобы легче отвернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD-40.

Снимите тормозной барабан.

Поднимите рычаг стояночного тормоза, при этом верхние концы колодок выйдут из пазов поршня.

Отверните гайку крепления тормозной трубки к рабочему цилиндру

Заглушите отверстие трубки, например колпачком клапана выпуска воздуха

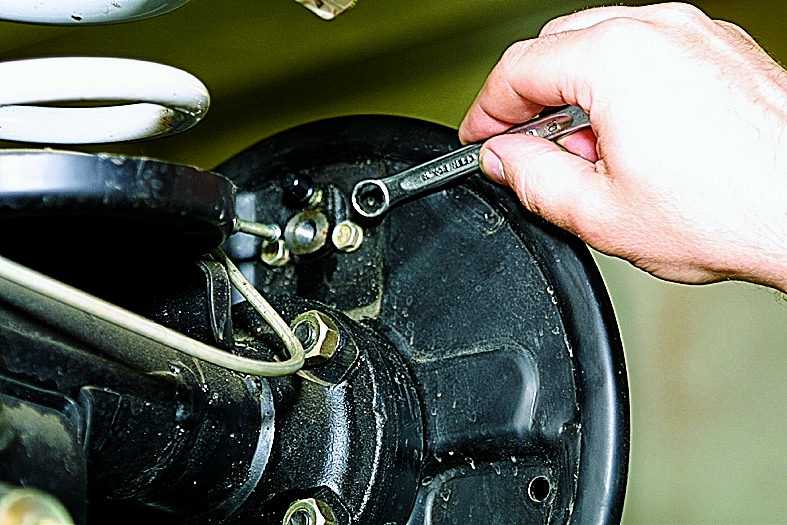

Отверните два болта крепления рабочего цилиндра, придерживая его с другой стороны, и снимите рабочий цилиндр

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, и при попытке отвернуть гайку трубка скручивается и ломается.

В этом случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки.

После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

Устанавливайте рабочий цилиндр в порядке, обратном снятию.

Прокачайте тормозную систему (можно только рабочий цилиндр на заменяемом колесе).

Обязательно установите защитный колпачок на клапан выпуска воздуха.

Замена тормозных колодок заднего тормозного механизма

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Замените колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте в тормозных механизмах обоих задних колес одновременно. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

Вам потребуются: пассатижи или отвертка, две монтажные лопатки.

Включите первую передачу и установите упорные бруски под передние колеса.

Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Снимите колесо.

Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

Снимите тормозной барабан.

Снимите нижнюю стяжную пружину плоскогубцами

Можно снять пружину отверткой.

Поверните верхнюю чашку прижимной пружины на 90° и снимите ее вместе с пружиной и нижней чашкой.

Выньте из щита тормоза стержень прижимной пружины.

Аналогично снимите вторую прижимную пружину.

Снимите колодки в сборе с распорной планкой и верхней пружиной

Отведя рычаг, отсоедините трос стояночного тормоза.

Удерживая ногой одну из колодок, растяните пружину и снимите распорную планку.

Снимите верхнюю стяжную пружину.

Для замены задней колодки расшплинтуйте палец рычага привода стояночного тормоза.

Снимите шайбу и рычаг

Снимите палец.

Установите снятые детали привода стояночного тормоза на новую тормозную колодку в последовательности, обратной снятию.

Для предотвращения заедания привода стояночного тормоза смажьте рабочую поверхность пальца тонким слоем консистентной смазки.

Устанавливайте колодки в порядке, обратном снятию.

Установив колодки, сведите их, надавив на них двумя монтажными лопатками.

Установите тормозной барабан.

Нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.

Установите на место колесо. Проверьте легкость его вращения.

Аналогично замените тормозные колодки тормозного механизма другого колеса.

После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Как отремонтировать ручник на Ниве Шевроле»).

Снятие и установка задних тормозных колодок Нива 2121, Нива 2131

Ремонт тормозных механизмов, особенности разборки и сборки тормозных механизмов нива 2131, порядок замены тормозных колодок нива 2121, этапы снятия и установки тормозных цилиндров. Инструкции по ремонту тормозных механизмов нива 2131, ваз 2121. Эксплуатация и обслуживание тормозной системы нива 2121. Проверка и регулировка тормозных механизмов нива 2131.

Минимально допустимая толщина накладок тормозных колодок – 1,5 мм.

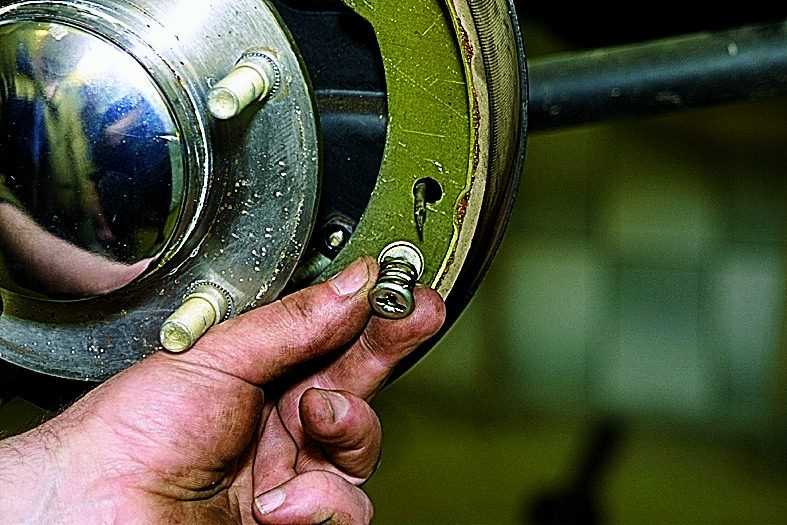

Для оценки состояния тормозных колодок без снятия барабана в щите тормоза имеется смотровое окно.

Извлекаем заглушку из щита.

Для замены колодок устанавливаем автомобиль ваз 2131 на смотровую канаву или подъемник. Снимаем заднее колесо и ослабляем трос привода стояночной тормозной системы (см. Регулировка и снятие узлов стояночной тормозной системы).

Перед отворачиванием болтов крепления тормозного барабана к фланцу полуоси обстукиваем их головки.

Для крепления тормозного барабана ваз 2131 используются болты с уменьшенной высотой головки. Поэтому для их отворачивания лучше применить шестигранную инструментальную головку, у которой рабочие грани начинаются сразу от ее торца (при необходимости головку можно проторцевать).

Головкой «на 12» отворачиваем два болта крепления тормозного барабана к полуоси.

Для демонтажа барабана нива 2121 снятые болты можно ввернуть в два резьбовых отверстия барабана автомобиля (в отличие от крепежных отверстий резьбовые отверстия расположены симметрично). Болты при заворачивании будут упираться во фланец полуоси и сдвигать барабан.

Вворачиваем болты в резьбовые отверстия.

Можно также снять барабан,…

…нанося удары молотком через деревянный брусок по торцу барабана. Удары наносим равномерно, проворачивая барабан.

Снимаем барабан.

Показываем два способа снятия тормозных колодок.
При снятии первым способом…

…отверткой отсоединяем конец верхней стяжной пружины от колодки нива 2131…

…и вынимаем пружину.

Снимаем распорную планку.

Пассатижами поворачиваем хвостовик стойки передней колодки до совпадения его с прорезью наружной чашки.

Снимаем пружину с наружной и внутренней чашками.

С другой стороны тормозного щита вынимаем стойку.

Элементы опорной стойки колодки.

Отводим переднюю колодку…

…и снимаем нижнюю стяжную пружину.

Снимаем опорную стойку задней колодки.

Отводим заднюю тормозную колодку…

…и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.

При снятии тормозных колодок вторым способом снимаем опорные стойки обеих колодок.

Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.

Опускаем руками тормозные колодки вниз, выводя их верхние упоры из прорезей поршней колесного цилиндра.

Снимаем нижнюю стяжную пружину.

Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси.

Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра ваз 2121.

Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза…

…и снимаем тормозные колодки нива 2121 с распорной планкой и верхней стяжной пружиной.

Удерживая на полу ногой одну из колодок, растягиваем пружину…

…и выводим из упора распорную планку.

Снимаем верхнюю стяжную пружину.

Для снятия рычага ручного привода колодок…

…расшплинтовываем его ось.

Снимаем шайбу,…

…рычаг…

…и вынимаем ось.

Сборку и установку колодок нива 2131 проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки автомобиля первую фиксируем от перемещений, установив опорную стойку.
При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом:

аккуратно нанося удары молотком по поршню через деревянный брусок…

…или установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.

После установки новых тормозных колодок необходимо отрегулировать стояночную тормозную систему нива 2121 (см. Регулировка и снятие узлов стояночной тормозной системы).
