Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с эксплуатацией штатной системы зажигания. Несмотря на довольно высокую степень надежности данного узла, иногда случаются ситуации, способные серьезно испортить настроение автолюбителя. Источником такого негатива в подавляющем большинстве становится контактная группа прерывателя, поскольку именно ее элементы становятся причиной возникновения дефектов, оказывающих существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

  • Окисление, повышенный износ и вибрация контактов.

  • Чрезмерный износ кулачка прерывателя.

  • Потеря упругости пружиной подвижного контакта.

  • Разрушение опорного подшипника в результате воздействия механических нагрузок.

Наличие столь солидного перечня характерных недостатков говорит о моральной и технической отсталости системы зажигания контактного типа. Не случайно большинство владельцев «шестерок», «семерок» и другой «классики» ВАЗа стали активно устанавливать зажигание бесконтактного типа — электронное. Его основное достоинство – отсутствие механических элементов, подвергающихся истиранию и деформации. В зависимости от конструктивного исполнения их заменили оптические или фотоэлементы.

Рассмотрим данный вопрос более подробно.

Конструкция электронной системы зажигания

Электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается при помощи электронного коммутатора (вместо контактного прерывателя), срабатывающего при запирании (отпирании) выходного транзистора. Такой принцип действия позволяет не только значительно увеличить напряжение, а значит, и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечей на малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре пуска двигателя.

БСЗ (электронное зажигание) обладает рядом важных достоинств, подтвержденных практической эксплуатацией:

  • Простота установки и последующей настройки.

  • Высокая точность и надежность функционирования.

  • Существенное облегчение пуска силового агрегата в условиях низких температур.

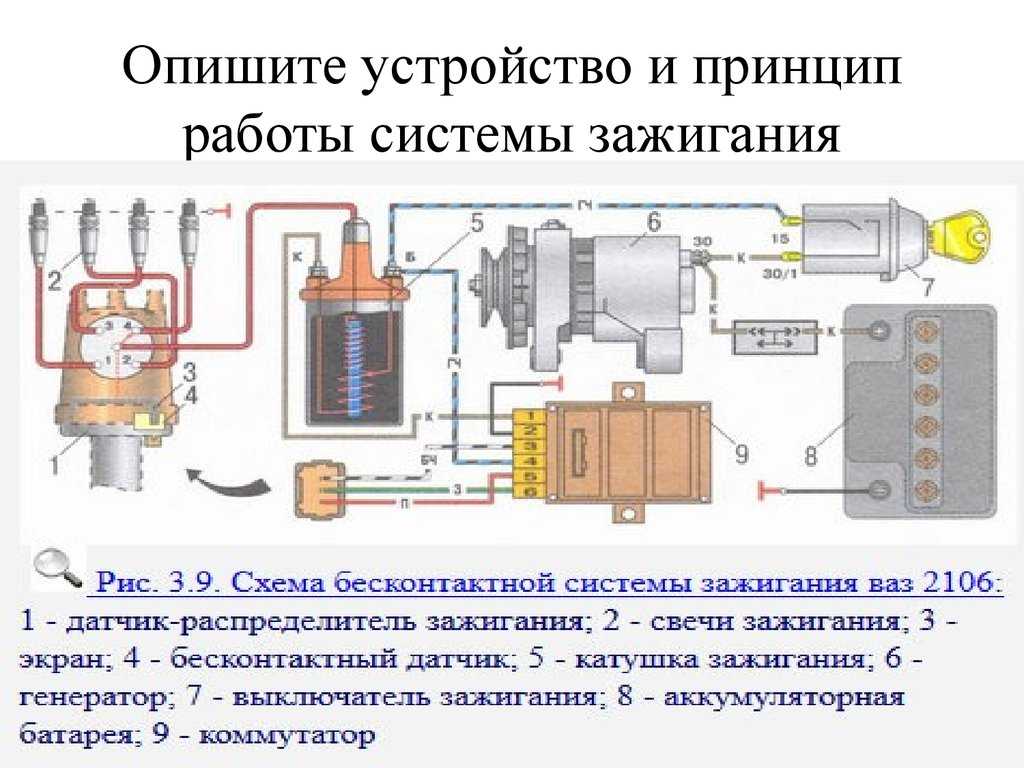

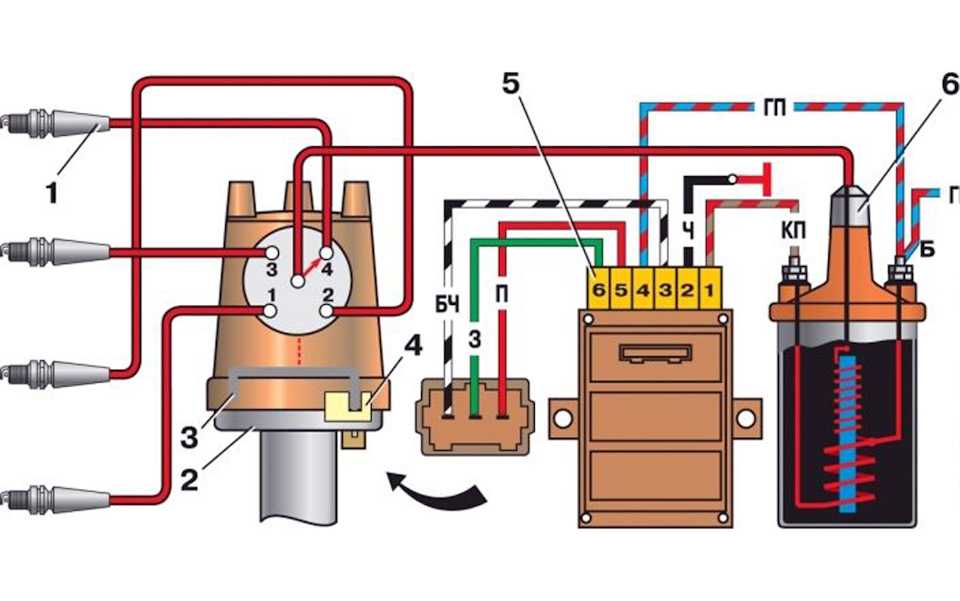

Устройство системы электронного зажигания

1)    Датчик-распределитель, выступающий в роли бесконтактного трамблера.
2)    Коммутатор, функциональное предназначение которого заключается в прерывании тока первичной цепи катушки зажигания в соответствии с сигналами датчика-распределителя. Схема данного устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания при неработающей силовой установке (зажигание включено).
3)    Катушка зажигания, преобразующая прерывистый ток низкого напряжения (12 Вольт) в ток высокого напряжения (10-20 Киловольт), инициирующий «пробой» воздушного зазора на электродах свечей.
4)    Комплект проводов.
5)    Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на искровой разряд повышенной мощности, не рекомендовано, поскольку вследствие перегрева они быстро выходят из строя.

Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает следующие мероприятия:

  • Снятие крышки трамблера (со старыми проводами высокого напряжения).

  • Выставление бегунка (при помощи стартера) в положение, соответствующее верхней мертвой точке первого цилиндра.

  • Замена катушки зажигания с предварительной проверкой расположения клемм «Б» и «К», поскольку новая катушка может иметь положение, отличное от положения старой на 1800 .

  • Соединение высоковольтного провода катушки с трамблером.

  • Соединение проводов с катушкой зажигания. К клемме «К» — два провода коричневого цвета (тахометр и первый контакт коммутатора), к клемме «Б» — два провода синего цвета (замок зажигания и четвертый контакт коммутатора).

  • Установка на штатное место нового трамблера с поворачиванием бегунка в первоначальное положение.

  • Совмещение меток на трамблере и блоке цилиндров.

  • Замена старых свечей на свечи, рассчитанные на искровой заряд повышенной мощности.

  • Установки крышки трамблера и подключение проводов высокого напряжения в соответствии со схемой работы цилиндров.

  • Соединение проводов со свечами зажигания.

  • Соединение центрального провода катушки зажигания с крышкой трамблера.



После установки, электронное зажигание на «ВАЗ 2107» («ВАЗ 2106») необходимо настроить, выполнив для этого следующие мероприятия:

  • Произвести регулировку величины угла контактов, находящихся в замкнутом состоянии.

  • Отрегулировать угол опережения зажигания.

  • Провести тестирование выполненной работы, совершив на автомобиле контрольную поездку.

Видео — Как установить электронное зажигание ВАЗ классика

В зависимости от поведения транспортного средства в процессе поездки в настройку электронного зажигания вносятся коррективы. Однако для того, чтобы получить достоверный результат, при совершении контрольной поездки необходимо соблюдать некоторые условия. Двигатель предварительно прогревается до рабочей температуры. На ровном участке дороги транспортное средство разгоняется до скорости 40-50 километров в час и на четвертой передаче выполняется резкое нажатие педали газа. В течение непродолжительного времени (не более 2-х секунд) должен быть слышен характерный стук (цоканье), после чего следует уверенный набор скорости автомобилем. При отсутствии такого стука поворачиваем трамблер на одно деление против часовой стрелки. Повторяем процедуру до момента появления характерного стука.
