Нет искры ВАЗ (инжектор, 8 клапанов)
Главная страница > Легковые, Ремонт > Нет искры ВАЗ (инжектор, 8 клапанов)
На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.
Далее, что бы выяснить причину пропажи искры, пойду по порядку.
Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.
Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.
Третье, и наверное самое главное — катушка зажигания.
Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.
На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра.
Нужна лампа мощностью 1-2 Вт или светодиод с добавочным сопротивлением 500-700 Ом.
Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.
У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.
Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые.
Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.
В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.
Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.
Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.
Нет искры на свечах зажигания, инжектор ВАЗ
На примере инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 разберемся в причинах неисправности «нет искры, инжектор».
Признаки неисправности «нет искры, инжектор»
Признаков неисправности «нет искры, инжектор» применительно к системе зажигания двигателя 2111 всего три.
— Двигатель автомобиля не запускается
— Двигатель автомобиля запускается и глохнет
— Двигатель «троит» или «двоит» на холостом ходу
Причины неисправности «нет искры, инжектор ВАЗ»
1. Неисправны свечи зажигания.
Черный нагар на электродах свечи зажигания позволяет искре уйти по нему на «массу»В редких случаях могут выйти из строя сразу все свечи зажигания. Но чаще всего отказывают одна или две из них. Двигатель начинает неустойчиво работать на холостых. Причиной неисправности свечей являются «пробой» изолятора на «массу» (искра уходит не на электроды свечи, а на двигатель), нагар на электродах из-за работы двигателя на богатой топливной смеси, неисправность самой свечи (не пропускает ток) и пр. См. «Неисправности свечей зажигания» и «Проверка свечей зажигания инжекторного двигателя».
Помимо этого причинами исчезновения искры на свечах зажигания могут быть неисправные высоковольтные провода и модуль зажигания.
2. Неисправен модуль («катушка») зажигания.

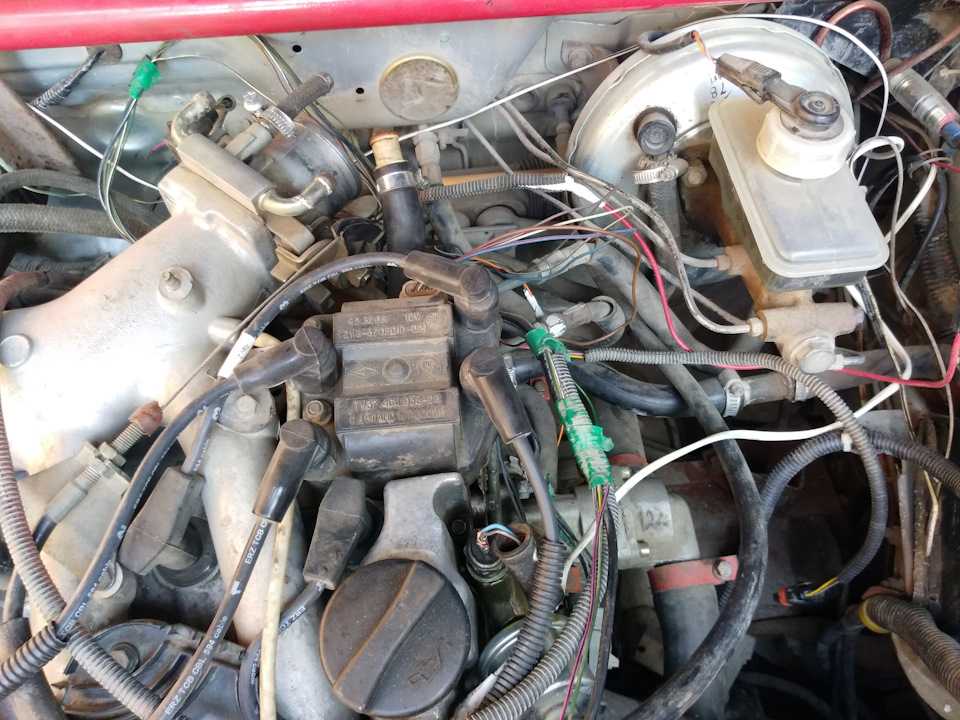

В системе зажигания двигателя 2111 устанавливается модуль зажигания, состоящий из четырех катушек. Чаще всего выходят из строя две из них, и двигатель в лучшем случае начинает «двоить» — работают только два цилиндра, но скорее всего не запустится вовсе. При определенных условиях возможен затрудненный запуск и «двоение» холодного двигателя, на прогретом проблемы куда-то исчезают.
Проверка модуля (катушки зажигания) ВАЗ 21083, 21093, 21099Модуль зажигания можно проверить самостоятельно «Проверка модуля зажигания ВАЗ 21083, 21093, 21099, инжектор».
И в случае неисправности заменить.
3. Неисправны высоковольтные провода.
Проверка высоковольтных проводов при помощи мультиметра (в режиме омметра)Высоковольтные провода призваны проводить ток высокого напряжения от модуля зажигания к свечам зажигания (т.
н. высоковольтная цепь). Если в этой цепи происходит «обрыв», то ни о какой искре не может быть и речи. Причиной «обрыва» может быть выгорание центральной жилы бронепровода, окисление или тоже выгорание контактов (наконечников). Либо нарушение целостности изолятора проводов («пробой») из-за которого искра уходит на «массу», а не на свечу.
Признаки неисправности высоковольтных проводов те же, что и свечей («троит», «двоит», не запускается, глохнет).
Высоковольтные провода можно проверить самому. «Проверка высоковольтных проводов ВАЗ 2108, 2109, 21099».
4. Неисправен датчик положения коленчатого вала ЭСУД.
В случае полного отказа датчика ДПКВ или «обрыва» в его цепи на ЭБУ не поступает импульс при прохождении поршнями верхней мертвой точки. Соответственно команды на поджиг топливной смеси в камерах сгорания не будет, так же не будет и искры на свечах. При выходе ДПКВ из строя в щитке приборов загорается контрольная лампа «Проверь двигатель» (CHEK ENGINE).
«Неисправности ДПКВ»
Датчик положения коленчатого вала можно проверить самостоятельно «Проверка датчика положения коленчатого вала».
5. Неисправна электрическая цепь низкого напряжения модуля зажигания.
На схеме в начале статьи изображена электрическая схема системы зажигания двигателя 2111. Если в каком-либо из проводов системы имеется обрыв — система зажигания работать не будет.
Проверьте по схеме надежность крепления колодок проводов (фишек) и окисление в них контактов.
6. Неисправен блок управления (ЭБУ).
Если, проверкой установлено, что все элементы системы зажигания исправны, то скорее всего неисправен контроллер (ЭБУ) электронной системы управления двигателем (ЭСУД), так как система зажигания инжекторного двигателя работает по его команде.
Либо вышли из строя главное реле (позиция 1 на картинке) и предохранитель системы зажигания (6) в блоке реле и предохранителей под панелью приборов.
Реле и предохранители ЭСУД инжекторных ВАЗ 21083, 21093, 21099Неисправный контроллер придется заменить или отдать в ремонт.
Реле и предохранитель можно проверить самостоятельно.
Примечания и дополнения
Аналогичные признаки (двигатель не запускается, двигатель глохнет) могут возникнуть не только по причине неисправности системы зажигания, но и системы питания, системы управления или самого двигателя. Например, «Признаки засорения топливного фильтра, инжектор».
Еще статьи по двигателю 2111 автомобилей ВАЗ 21083, 21093, 21099
— Нет давления в топливной рампе, причины
— Плавают обороты инжекторного двигателя
— Хлопки в глушитель на инжекторном двигателе, причины
— Режим принудительного холостого хода инжекторного двигателя
— Большой расход топлива на инжекторном двигателе, причины
— Система зажигания двигателя 2111 (ЭСУД Январь 5.1 и M1.5.4N), схема
Подписывайтесь на нас!
Карбюратор ВАЗ 2109 не заводится. Почему машина не заводится? Простейшие неисправности и методы их устранения
Возникают не очень приятные ощущения, когда не заводится двигатель автомобиля.
Особенно в тот момент, когда ты куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109не запустится. Ведь часто бывает так, что двигатель не заводится по причине, лежащей на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.
Простейшие неисправности и методы их устранения
В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация не выключена, двигатель запустить нельзя. Возможно, что стартер будет крутиться, но искра на свечи не будет подаваться. Обратите внимание сразу на светодиодный индикатор, указывающий на работу сигнализации.
Нередко автомобилисты сами устанавливают потайные кнопки. Покупая машину, обязательно спросите у владельца, есть ли она у машины.
Потому что при чистке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод переключателя подключается к массе, а другой — к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной сигнализации. Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в колодке над вакуумным усилителем тормозов.
Еще одна банальная неисправность — поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто происходит просто обрыв провода. Поэтому в случае поломки в дороге лучший выход – заизолировать провод и ехать к месту ремонта.
Серьезные повреждения
И здесь стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте.
А иногда бывает, что его передняя часть цела, а вот задняя, идущая по ролику и помпе, порвана. Снимите защиту и проверьте целостность. Конечно, без замены ремня не обойтись, поэтому он всегда должен быть в наличии, хотя бы немного «живой».
Если двигатель не запускается, а стартер быстро крутится, не зацепив венец маховика, то можно сделать вывод, что износились зубья. Попробуйте с помощью третьей передачи подтолкнуть автомобиль вперед на 30 сантиметров. Коленвал немного провернется и напротив стартера окажется целый участок венца. Если его износ слишком велик, то заводить его придется только с буксира.
Неисправность стартера и окисление минусового провода также могут препятствовать запуску двигателя. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень легко, нужно просто повернуть шестерню в обе стороны. В одном он должен свободно вращаться, а в другом — нет.
Как часто бывает, что ваш любимый автомобиль (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу звать одаренных мастеров или тащить бедолагу в сервис на веревке.
Есть только одна хорошая новость. Я подскажу, что делать, но только если руки из правильного места растут :).
Заглохший и не заводящийся двигатель может иметь несколько причин. Изначально поворачиваем ключ в замке зажигания и слушаем, крутит ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер крутит, идем дальше. Как бы глупо это ни звучало, нужно проверить, есть ли бензин в баке.
Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, проверьте наличие искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и прикасаемся к двигателю (к массе)…
Здесь нужен помощник. Садим его за руль и даем стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? Плохо. Неисправность распределительной коробки или проводки. Трудно что-либо с этим поделать. Попробуй переключатель поменять. Также следует проверить искру на центральном проводе, идущем от катушки. Проверяем таким же методом со свечами.
Отсутствие искры может указывать на неисправность катушки.
Проверим систему питания. Если на улице зима, вода может попасть в систему подачи бензина и замерзнуть. Проверяем: откручиваем «воздух», и несколько раз нажимаем на кнопку бензонасоса. Булькает? Ну и бензин поступает в карбюратор. Нет?
Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на наличие трещин или повреждений. Также можно увидеть шланги, по которым поступает бензин. Вы все проверили? Система питания в порядке?
Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, нет ли на них нагара. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганные» (черные свечи с нагаром и залитые бензином) бесполезно зачищать наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.
Так рабочие свечи поставили, не помогло? Перейдем к системе зажигания.

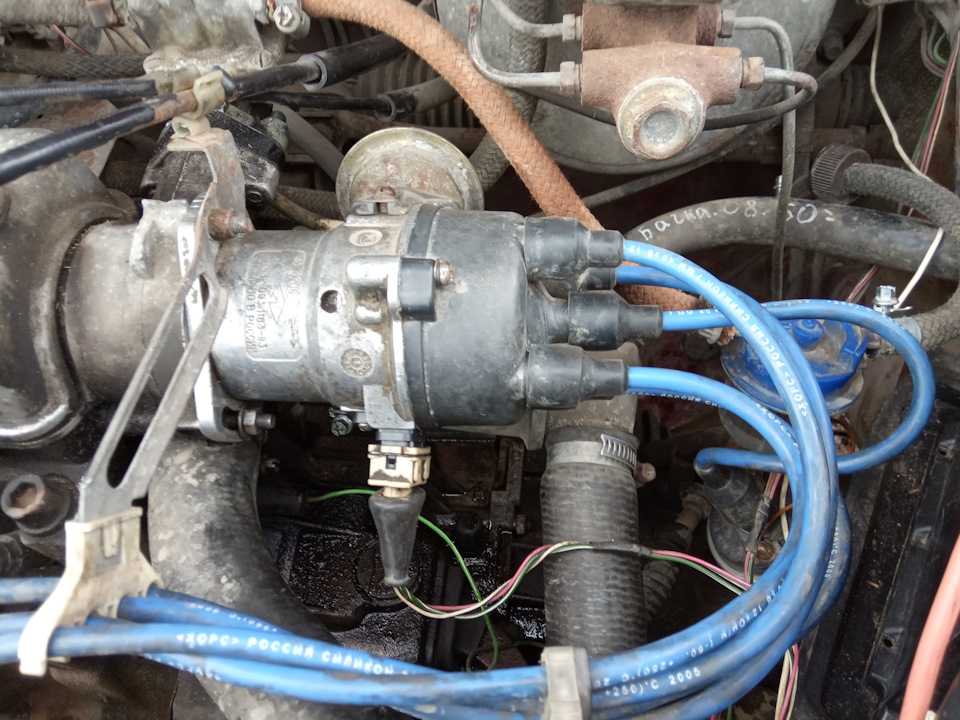

С трамблера снимаем высоковольтные провода. Кстати, из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку распределителя.
Если внутри есть сколы, подгорели контакты, поменять крышку. Далее снимаем ползунок. Его также можно заменить. Открутить 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратном порядке с новыми запчастями.
Нарушено расположение высоковольтных проводов на крышке распределителя. Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний слева), затем по часовой стрелке пойдет цилиндр 2, цилиндр 4 и цилиндр 3. Если перепутать провода, то машина будет жутко троить или вообще не заведется.
Осталось проверить ремень ГРМ. Он расположен с левой стороны, под кожухом. Снимите и посмотрите на зубья ремня. Если не хватает и ремень проскочил, то его надо менять. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапана могут быть загнуты (даже не тыкайте сами). Если 1,5, то может и ладно.
Ну в принципе вся система. Все должно начаться. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним мастерам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он вкручивается в правую часть карбюратора. Снимите терминал.
Поверните ключ, включив зажигание, и несколько раз коснитесь клеммой клапана. Щелчки и искра есть? хорошо, это работает. Просто открутите его и продуйте жиклер на конце. Клапан необходимо затянуть вручную, желательно не перетягивая его.
Также неустойчивая работа на холостом ходу или рывковое движение может быть следствием неотрегулированного карбюратора, собственно, как и забрызганных (от переобогащенной смеси) свечей.
Удачи на дорогах.
Что делать, если ваш любимый Ваз 2108, Ваз 2109, Ваз 21099 отказался заводиться? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра.
При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры всасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику определения неисправности по цепи. Вся методика подробно показана на рисунке, в тексте даны необходимые комментарии по пунктам.
1) Если стартер не крутит коленвал ваз 2108, ваз 2109, ваз 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок втягивающего реле слышал, все разъемы надо ставить на стартер.
2) Если стартер вращает коленчатый вал. Нужно определить что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимаем с любой свечи высоковольтный провод, подводим его на сантиметр к массе и крутим стартером.
3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер).
Для этого с трамблера снимаем центральный провод, подводим его на расстояние 1 см к массе и крутим стартер. Если искра проскакивает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.
4) При отсутствии искры на распределитель зажигания необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) С помощью бесконтактного диагностического прибора системы зажигания.
B) Устранение неполадок вручную.
А) У вас прибор, их разновидности могут быть разные, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.
Устройство подключено к разомкнутой цепи выключателя. Снимите разъем с выключателя и подключите его к разъему прибора. Наденьте второй разъем устройства на коммутатор. Включите зажигание: должны гореть лампочка питания системы зажигания и лампочка питания датчика Холла.
При вращении стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка выключателя, импульсная лампочка от датчика Холла.
Если контрольная лампочка переключателя не мигает, замените переключатель.
При отсутствии импульсов с датчика Холла разобрать распределитель зажигания, убедиться, что бегунок распределителя вращается при вращении стартера. Если стартер крутит, а бегунок трамблера нет, порвался ремень ГРМ. Если ползунок поворачивается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант дефектовки без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разобрать распределитель зажигания и убедиться, что бегунок распределителя вращается при вращении стартера. Если не крутится, порвался ремень ГРМ. Если бегунок поворачивается, проверьте, чтобы барабан распределителя не касался датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода.
Катушка зажигания (по популярному бабину) ломается крайне редко, но такие случаи тоже бывают.
Катушка зажигания
5) Если искра есть, но двигатель не заводится, снимите крышку воздушного фильтра.
Фильтр чистый, не заполнен маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, заводится — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снять фильтр с крышкой и открутить топливный шланг от бензонасоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо не подается из бака, если оно там конечно есть.
7) Если при вращении стартера брызги бензина — открутить шланг возврата топлива от карбюратора. Заткните обратку пальцем и подуйте ртом на подачу. Воздух поступает в поплавковую камеру? Если да, то бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Воздух не поступает в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинить. Постучать сбоку карбюратора гаечным ключом или дунуть в порт подачи сжатым воздухом.
9) Если по-прежнему не удается продуть поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте снова продуть. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятой крышке воздух проходит, а при зажатой на карбюраторе топливные жиклеры не забиты. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите, заправлены они бензином или нет? Если они заполнены, их необходимо высушить. Включаем газовую плиту и, придерживая пассатижами, сушим свечу над огнем. Если свечи все же сухие, можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Образовавшимся вакуумом он может проткнуть карбюратор, и двигатель заведется.
Описанные выше методики помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако в случае труднодиагностируемых проблем (проскочило не мало зубьев ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не отрегулирован карбюратор) вам могут помочь только на СТО.
На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Вне зависимости от того, какой двигатель стоит на девятке, при неисправной системе запуска она не заведется, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой. Причинами такого положения вещей могут быть недостаточно заряженная аккумуляторная батарея , окисление клемм , как на клеммах аккумулятора, так и на тяговом реле, у которых также могут гореть внутренние контакты. Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.
Еще одной неисправностью, которая будет препятствовать запуску двигателей карбюраторных и инжекторных девяток, будет выход из строя ремня ГРМ . Он может просто оборваться или, что более вероятно, срезать зубья, а в случае ослабления натяжения ремня , он может перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не заведется.
Если с ремнем ГРМ и стартером все в порядке, то на ВАЗ-2109карбюраторные двигатели дополнительно проверяем систему питания и систему зажигания . Проверка этих систем обычно начинается с наличия искры на свечах зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера и не обмерз ли угольный стержень, передающий напряжение на ползунок. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.
При наличии искры на свечах зажигания необходимо проверить работу ТНВД и карбюратора … Работу ТНВД проверяем, отсоединив бензопровод от карбюратора и подав топливо в ручном режиме . Если давления нет или оно слабое, значит порвалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и то прекращается подача топлива в поплавковые камеры карбюратора.
На инжекторных двигателях На ВАЗ-2109 как зажиганием, так и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды форсункам и катушкам зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заведется, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность.
Двигатель не запустится даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания его обмоток.
Знаете ли вы причину отсутствия искры?
Техники, владельцы магазинов и консультанты по обслуживанию не Шекспир. Если что-то можно выразить двумя словами, мы это сделаем. К сожалению, это может привести к потере деталей, когда речь идет о жалобе или симптоме зажигания.
Возьмите фразу «нет искры». Обычно это означает, что двигатель не запускается, потому что между электродами нельзя «увидеть» или «почувствовать» искру. Но «нет искры» — это не путь диагностики или ремонта.
Раньше проблему отсутствия искры можно было легко решить с помощью дробовика. Технический специалист может установить вилку, провода и точки, не колеблясь и не требуя дополнительных средств. Замена дистрибьютора может вызвать удивление. Но диагностика отсутствия искры изменилась в начале 1970-х, когда магнитные датчики заменили точки, а впрыск топлива синхронизировали с системой зажигания для снижения выбросов.
Фраза «нет искры» в наши дни становится еще более расплывчатой, когда вы сталкиваетесь с автомобилями, имеющими несколько модулей, которые питают, контролируют и защищают систему зажигания. Состояние отсутствия искры может быть результатом ошибок связи или отсутствия данных из неисправного модуля.
«Знать искру», а не «искры нет»Причина, по которой так много техников никогда не подтверждают диагноз «нет искры» перед заказом запчастей, заключается в недостатке информации и понимания системы зажигания. Первое, что должен понять технический специалист, — это управление катушкой и выходной сигнал.
С 1900-х годов катушка использует низковольтное/сильноточное электричество для насыщения первичных обмоток, где оно преобразуется в высоковольтное/слаботочное питание для замыкания электродов свечи зажигания.
То, как питание отключается и включается на первичной обмотке катушки, часто является причиной проблемы для сценария «отсутствие искры».
Во времена очков переключателем первичных катушек были выступы на валу распределителя. Механическая природа этого переключателя требует регулировки по мере износа деталей.
Поскольку магнитные датчики заменили точки, это транзисторный или полупроводниковый переключатель, который быстро включает или выключает питание для подачи питания на первичную сторону катушки. В то время как необходимость регулировки изношенных деталей больше не была частью проблемы, электронные детали чувствительны к условиям окружающей среды и системным проблемам, таким как высокое сопротивление в разъеме.
Ваш «внутренний ребенок» системы зажигания По мере того, как вы продвигаетесь в своей диагностической карьере, вы можете потерять своего любопытного внутреннего ребенка, когда дело доходит до решения проблем с системой зажигания. Иногда ваше любопытство вело вас в неправильном направлении и стоило вам времени или приводило к возвращению. Но, надеюсь, ваш любознательный внутренний ребенок все еще растет, подпитываемый новыми знаниями и опытом.
Самое важное, что нужно кормить вашего внутреннего ребенка, — это информация, позволяющая задавать вопросы, формирующие правильную диагностическую процедуру. Один из самых важных вопросов, который вы можете задать: «Что приводит в движение первичную сторону катушки?» В некоторых системах это модуль управления двигателем или модуль управления зажиганием. На некоторых автомобилях это может быть небольшая печатная плата на катушке, которая запускает первичную и вторичную обмотки. Вот почему первой задачей при диагностике должно быть получение электрической схемы.
Независимо от того, где находится драйвер, как упоминалось ранее, это транзисторный или полупроводниковый переключатель, который быстро включает или выключает питание для подачи питания на первичную сторону катушки. Это отличная отправная точка, чтобы увидеть, имеет ли цепь зажигания питание и управление. Эта информация намного лучше, чем замена катушки для отслеживания пропусков зажигания или отсутствия искры.
Почему? Этот небольшой транзистор, который переключает питание в первичной обмотке, может быть поврежден из-за короткого замыкания и плохого заземления. Вы можете повредить другой драйвер в дорогом модуле, если у вас есть заземленная катушка. Если транзистор находится на катушке, вы можете повредить несколько катушек, поменяв местами.
Вы должны позволить своему внутреннему ребенку зажигания бродить дальше, если на разъеме нет управления или питания; это может потребовать некоторого ручного удержания. Принятие решения о том, срабатывает ли катушка, обычно определяется несколькими элементами данных. Со стороны управления двигателем катушке могут потребоваться данные от датчиков положения двигателя, давления масла и детонации. Со стороны кузова системе зажигания могут потребоваться данные от модулей безопасности и кузова.
Внутреннему ребенку может быть трудно это представить. Вот почему у нас есть инструменты сканирования. Поговорив с модулями, вы можете увидеть, отсутствуют ли входы и установлены ли коды.
