признаки, причины и способы устранения
В основе любого силового агрегата и одним из основных составляющих любого ДВС является газораспределительный механизм. Его главная функция – управление впускными и выпускными клапанами. На впускном такте открываются впускные клапана. Топливная смесь подается в камеры сгорания. На выпускном такте открываются выпускные клапана, и происходит удаление отработанных газов из цилиндра. Этот механизм в целом вполне надежен, если соблюдать правила эксплуатации автомобиля. Но иногда и он выходит из строя. Давайте рассмотрим основные неисправности ГРМ, их причины и способы ремонта.
Устройство ГРМ
Для начала кратко вспомним, как устроены эти механизмы. На большинстве моделей двигателей газораспределительный механизм состоит из следующих узлов и деталей.
Итак, клапанами управляет распределительный вал. Чаще всего его изготавливают из стали или чугуна. Он установлен в картере. Этот картер перекрывает крышка ГРМ. Также на современных двигателях распределительный вал можно найти в головке блока цилиндров.
Когда вал вращается, то он воздействует на кулачки, которые, в свою очередь, воздействуют на свой клапан.
Также в конструкции предусмотрены толкатели – они бывают стальными или чугунными. Их функция – передать усилие от распределительного вала и кулачков к клапанам.
В механизме есть два клапана — впускные и выпускные. Их задача – подача топливной смеси в камеру сгорания и затем удаление отработанных газов. Клапан – это стержень с плоской головкой. Впускные и выпускные элементы отличаются друг от друга. Отличие касается диаметра головки или тарелки. Изготавливают эти элементы ГРМ из стали и жаропрочной стали (в случае с выпускными клапанами). Ножка представляет собой стержень с канавкой. Она нужна для того, чтобы фиксировались пружины. Клапана могут двигаться только к втулкам. Чтобы в цилиндры не попадало масло, применяют уплотнительные колпачки. К каждому из клапанов прикрепляют наружную, а также внутреннюю пружину. Штанги в устройстве ГРМ необходимы, чтобы передавалось усилие от толкателей на коромысло.
Распределительный вал вращается за счет привода. Он может быть цепным или ременным. Привод передает вращение от коленчатого вала. Распределительный делает один оборот на два оборота коленчатого – это рабочий цикл двигателя.
Возможные неисправности
Среди неисправностей ГРМ выделяют неполное закрытие клапанов, чрезмерный зазор между стержнем клапана и носком коромысел. Также изнашиваются шестерни, толкатели, штанги, оси коромысел, втулки подшипников и шейки распределительного вала.
Рассмотрим причины и последствия некоторых типичных поломок этого механизма, а также признаки неисправности ГРМ.
Снижение компрессии
Один из симптомов неисправностей – это снижение компрессии двигателя и хлопки в выхлопной трубе. Это происходит после того, как на клапане образуется нагар, раковины. Нередко элемент может прогорать. Причина прогара кроется в неплотном прилегании впускного и выпускного клапанов к своим седлам. На снижение компрессии влияют и другие факторы.
Это деформация головки блока цилиндров, сломанные или изношенные пружины, заклинивание стержня во втулке, отсутствие промежутка между клапаном и коромыслом.
Снижение мощности
Нередко неисправности ГРМ проявляются в виде снижения мощности, в виде троения и металлических стуков. Все это признаки того, что клапана открываются не полностью. Часть смеси топлива и воздуха не попадает в камеры сгорания двигателя. Впоследствии повышается тепловой зазор, и выходят из строя гидрокомпенсаторы. Собственно говоря, это и является причиной неправильной работы механизма и клапанов.
Износ ремня или цепи
Это одна из самых основных неисправностей ГРМ, которая случается особенно часто. При этом двигатель может полностью выйти из строя. Приводной ремень обрывается, а поршни ударяют по еще не закрывшимся клапанам, так как распределительный вал больше не вращается. Причина кроется в износе ремня или цепи.
Выявление и устранение неисправностей ремня ГРМ
Повреждение приводного ремня приводит к катастрофическим последствиям, и это особенно частая поломка.
Давайте посмотрим причины неисправности ГРМ ремней.
Итак, чаще всего элемент выходит из строя по причине разрыва прямого корда. Это может быть связано с тем, что ремень перед установкой на двигатель был изломан. Вторая причина – это разрыв скрученного корда.
Это случается, если между ремнем и шкивом распределительного вала попало какое-либо инородное тело. В результате оно глубоко врезалось в резиновый ремень, и корд разорвало. Также такое может случаться при неверной установке. Случается, что к этой неисправности приводит неаккуратность – шкив распределительного вала могли вращать острой отверткой.
Срезание зубьев
Это случается по причине слабого натяжения ремня. Такая неисправность ГРМ к катастрофическим последствиям не ведет, но работа двигателя может быть нарушена. Машина может не завестись. Среди причин можно выделить также заклинивание шкива распредвала, а также несносность.
Выемки на зубцах ремня
Это происходит по причине чрезмерно низкого натяжения.
Еще это возникает из-за потерь натяжения в процессе эксплуатации.
Трещины спинки ремня
Здесь специалисты выделяют перегрев ремня, эксплуатацию в низких температурах. Кроме этого, причиной может стать изношенный направляющий ролик.
Износ краев ремня
Если ремень визуально сильно изношенный с одного из краев, то, возможно, есть повреждения на фланце или несносность. В таком случае его нужно однозначно менять.
Цепь
Долгое время считалось, что цепь значительно надежней ременного привода. И это действительно так, но и цепь далеко не бессмертна. Случаются и неисправности цепи ГРМ. Если рвется ремень, то существует пусть небольшой, но шанс спасти мотор. В случае с обрывом цепи ситуация может быть значительно хуже. Цепь массивнее ремня, и если оборвется, то буквально перемалывает двигатель. Происходит сильное повреждение клапанов и поршней. В целом, неисправность цепи одна – она рвется.
Среди причин можно выделить качество масла. Ресурс цепи составляет 250 тысяч километров, но так долго они редко ходят.
Широко известны случаи, когда цепь в двигателе обрывало при пробеге 100, а также 60 тысяч километров. Но это чаще заводской дефект в конкретных автомобилях. Нередко неполадки связаны не только с маслом, но и с ошибками инженеров.
Признаки износа
Об изношенной цепи скажут несколько симптомов. Чтобы не пришлось делать капитальный ремонт двигателя (который обычно очень дорогой), необходимо по мере растягивания менять цепь.
Если двигатель работает на холостом ходу грубо и неравномерно, то цепь уже «подходит». Такая работа мотора связана с тем, что изменились фазы газораспределения. Если цепь стрекочет в режиме холостого хода, то это также один из признаков, что вскоре могут случиться непоправимые неисправности привода ГРМ.
Если после удаления крышки видно, что натяжитель вышел на свое максимальное расстояние, если на зубьях звездочек появится износ, то лучше всего выполнить замену цепи.
Ремонт и обслуживание ГРМ
Основная проблема в этом механизме – это изношенные шейки, кулачки и увеличенный зазор в подшипниках.
Для уменьшения зазора необходима шлифовка шеек распределительного вала. При этом также углубляют канавки для подачи масла. Шейки шлифуют под ремонтный размер. Далее после ремонта проверяют высоту кулачков.
На опорных частях под шейки не должно быть даже минимальных повреждений. На корпусах подшипников не должно быть трещин. После чистки и промывки распределительного вала обязательно проверяют зазор между шейками и отверстием в опоре ГБЦ.
Цепь не должна быть растянутой и иметь механические повреждения. Пока она не изношена, ее можно регулировать. Отворачивают стопорный болт на половину оборота. Затем поворачивают коленчатый вал на 2 оборота и далее стопорный болт заворачивают.
В остальном устранение неисправностей ГРМ заключается в замене изношенных элементов. Также необходимо проводить периодическую регулировку клапанов на автомобилях, не имеющих гидрокомпенсаторов.
Заключение
Как видно, в механизме ГРМ самые популярные проблемы – это приводные ремни и цепи.
Именно с этим чаще всего специалистам приходится сталкиваться при ремонте. Другие поломки случаются реже. Но стоит помнить, что самостоятельно диагностировать данный узел сложно – нередко симптомы могут соответствовать и другим поломкам. Также стоит помнить, что большинство проблем с ГРМ будут приводить к нарушению фаз распределения. И тогда можно начинать искать причины и способы устранения неисправностей ГРМ. Самостоятельно можно провести регулировку тепловых зазоров клапанов, а все остальное лучше доверить специалистам.
Неисправности ГРМ двигателя автомобиля
Уход за механизмом газораспределения двигателя автомобиля состоит в проверке и регулировке зазоров в клапанном механизме, проверке и затяжке гаек стоек коромысел, выполняемых при техническом обслуживании №2. Чтобы обеспечить правильную посадку клапанов при разнообразных тепловых деформациях, предусматривается тепловой зазор. Этот зазор необходим для компенсации упругих деформаций деталей привода и позволяет избежать слишком ранней посадки клапана в седло.
Во время работы двигателя нежелательно изменение теплового зазора.
|
Устройство газораспределительного механизма
|
То есть при малых зазорах двигатель не развивает полной мощности, не обеспечивается герметичность цилиндров, клапаны перегреваются и подгорают.
Увеличенный тепловой зазор
приводит к нарушению фаз газораспределения и увеличивается скорость посадки клапана, что увеличивает ударные нагрузки на него, соответственно увеличивая износ детали.Зазор в клапанном механизме измеряют специальным щупом между носком коромысла и торцом стержня клапана, при закрытом положении клапанов. Регулировка зазора производится регулировочными винтами в коротком плече коромысла.
Регулировка производится на холодном двигателе. При этом отключают подачу топлива.
Величина зазоров должна соответствовать:
Впускной клапан: 0,25-0,3 мм;
Выпускной клапан: 0,35-0,4мм;
|
Что такое тепловой зазор?
|
Проверка и регулировка теплового зазора начинается с установки коленчатого вала. Необходимо провернуть коленчатый вал таким образом, пока фиксатор фиксатор на картере маховика не войдет в прорезь маховика. При этом метки на муфтах привода ТНВД должна находится вверху. Если метки находятся внизу, тогда следует поднять фиксатор и провернуть коленчатый вал на один оборот.
В данном положении коленчатого вала поршень 1го цилиндра не доходит 18 градусов до верхней мертвой точки в конце такта сжатия. После чего проворачивают коленчатый вал по ходу вращения на 60 градусов. При этом поршень 1го цилиндра будет находится в начале такта рабочего хода, а поршень 5го цилиндра в конце такта сжатия. Дальнейшая регулировка проводится попарно в цилиндрах 4 и 2,6 и 3,7 и 8, проворачивая коленчатый вал на 180 градусов.

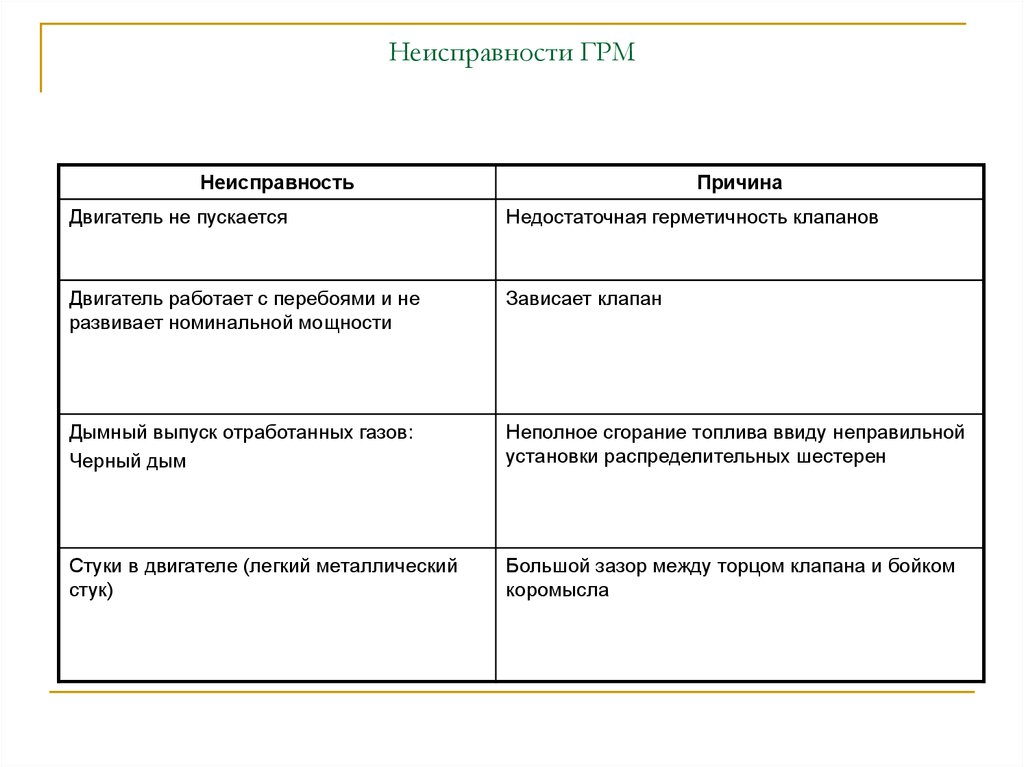

Возможные неисправности грм двигателя автомобиля:неполное закрытие клапанов, большой зазор между стержнями клапанов и носками коромысел, износ шестерен, толкателей, штанг, коромысел, осей коромысел, втулок подшипников, шеек распределительного вала.
Какие признаки неисправностей ГРМ:— Проявление снижения мощности двигателя;
— Неравномерность работы двигателя;
— Повышенный расход топлива;
— Появление стуков клапанов;
Потеря мощности двигателя провоцируется нарушением регулировки тепловых зазоров в механизме ГРМ, а также при неплотном прилегании клапанов к седлам клапанов.
1) Увеличение тепловых зазоров клапанов способствует увеличению ударных нагрузок на сопряжение деталей седло-клапан.
2) Уменьшение тепловых зазоров клапанов происходит в результате нарушения регулировок механизма ГРМ или вследствие возникновения нагара на сопряжении деталей, что приводит к разгерметизации цилиндров двигателя и сигнализируется появлением повышенных
При возникновении не герметичности цилиндров увеличивается расход топлива, двигатель работает неравномерно, снижается его мощность и увеличивается расход топлива.
Неравномерность в работе двигателя может быть следствием потерь упругости или выход из строя пружин клапанов механизма ГРМ или повышенный износ распределительного вала, шестерен вала ГРМ, толкателей, направляющих втулок и осей коромысел. Повышение вибрации и снижение мощности двигателя может возникать вследствие удлинения ремня привода ГРМ.
|
Устройство клапанного механизма
Клапанный механизм включает в себя следующие детали: клапаны, направляющие втулки, седла клапанов, возвратные пружины, опорные тарелки, сухари, механизм вращения клапана. |
При выезде автомобиля в рейс необходимо прослушать двигатель на отсутствие стуков и вибраций при различной частоте вращения коленчатого вала двигателя.
Во время проведения ТО-1 необходимо прослушать работу двигателя, тщательно продиагностировать клапанный механизм ГРМ и отрегулировать зазоры.
Во время проведения ТО-2 производится проверка крышки распределительных шестерен и в случае вибрации подтягивается с помощью специальных болтов.
При обслуживании газораспределительного механизма двигателей автомобилей марки ВАЗ, при пробеге 2000 км, и каждые последующие
Если ремень привода ГРМ уже поношенный, существует возможность разрыва ремня, поэтому соблюдайте сроки замены ремня ГРМ заявленные производителями.
Неисправности ГРМ выявляют в зависимости от наличия различных стуков и звуков, оценивают герметичность клапанов, упругости пружин, а также измеряют давление впускного и выпускного трубопровода. Если вы слышите стуки в районе втулок клапанов, это означает, что в ГРМ заедают впускные клапана и подается обедненная смесь. Если звуки не прекращаются, а имеют постоянную шумную тенденцию, это говорит о сильном износе или даже поломке шестерен газораспределительного механизма. Двигатель можно прослушать, используя специальные устройства или даже обычную палку, приставляя к местам в разных точках двигателя. Прослушивание двигателя осуществляется при повышение оборотов. Ровный стук среднего тона говорит о износе подшипников и шеек распредвала. Резкий стук в районе коромысел говорит о увеличенных зазорах. Чтобы определить герметичность клапанов применяют компрессометром.
Чтобы проверить упругость пружин используйте прибор КИ-723.
Что происходит, когда синхронизация двигателя отключена?
Когда синхронизация двигателя выключена
Время решает все, особенно когда речь идет о том, насколько хорошо работает ваша машина. Когда синхронизация двигателя не соответствует требованиям автомобиля, это может повлиять на его работу, вождение, расход бензина и многое другое. Это особенно верно для автомобилей немецкого производства, таких как BMW.
Автомобильный двигатель состоит из множества компонентов и деталей, многие из которых быстро движутся, чтобы поддерживать работу автомобиля. Каждая из этих частей важна для синхронизации двигателя, например, распределительный вал, коленчатый вал, ремень ГРМ двигателя, клапаны двигателя, поршни, шкивы и шток, которые обеспечивают правильную работу вашего BMW.
Клапаны двигателя соответствуют поршням, когда они двигаются вверх и вниз. Когда коленчатый вал вращается, шатуны тянут и толкают.
Каждая из этих вещей должна работать в идеальной координации, чтобы время работы двигателя было синхронизировано и работало правильно и плавно. Существует два типа синхронизации двигателя: синхронизация кулачка и опережение зажигания. Поршни и клапаны регулируются синхронизацией кулачка, который управляется ремнем ГРМ двигателя.
Что может произойти, если синхронизация отключена?
Двигатель вашего BMW может быть поврежден из-за неправильного выбора времени. Существуют «интерференционные двигатели», такие как в BMW, и последствия неправильного выбора времени могут быть особенно плохими. Поскольку поршни и клапаны двигателя заполняют одно и то же пространство в цилиндре двигателя, но с разной синхронизацией, интервалы между синхронизацией двух поршней, занимающих это пространство, меньше одной секунды, иначе говоря, синхронизация двигателя.
Итак, если эта часть синхронизации двигателя отключена, они могут столкнуться друг с другом, что, вероятно, приведет к необходимости ремонта двигателя, если вам повезет.
Другой сценарий, более дорогой результат – замена двигателя. Если синхронизация двигателя на кулачке отключена, ваша машина либо будет работать неровно, либо не будет работать вообще. Если проблема заключается в моменте зажигания, это не так просто заметить, потому что он имеет четыре цикла:
- Впускной клапан всасывает воздух во время подачи топлива форсунками.
- Топливная смесь редуцирована.
- Свеча зажигания и топливная смесь сгорают и толкают поршень вниз.
- Выпускной клапан открывается, выпуская выхлоп.
Если искра не подается вовремя, двигатель будет работать с перебоями на холостом ходу, потеря мощности и двигатель перестанет работать.
Каковы симптомы неудачного выбора времени? Ремень ГРМ обычно располагается перед двигателями меньшего объема под крышкой, характерной для ремня ГРМ. Он вращает кулачок и коленчатый вал, чтобы обеспечить точное срабатывание каждого цилиндра. Если ремень ГРМ играет ключевую роль в синхронизации двигателя, потому что, если он не прав, машина не заведется.
Однако ремень ГРМ есть не во всех двигателях. Более крупные двигатели с большим диаметром цилиндра и ходом поршня оснащены цепью ГРМ. По словам профессиональных механиков, цепи ГРМ имеют более длительный срок службы, чем ремень ГРМ. Есть несколько общих признаков, которые указывают на то, что срок службы ремня ГРМ исчерпан: шатуны, которые крепятся к поршням. Клапаны головки блока цилиндров и узел коромысла приводятся в действие распределительным валом и направляют топливо через камеру сгорания, где сгоревшие газы выбрасываются через выпускной коллектор. Когда ремень ГРМ начинает изнашиваться, внутри мотора иногда начинает слышен тикающий звук. Этот тикающий звук говорит либо о низком давлении масла, либо о неправильной смазке двигателя. Как только вы услышите этот тикающий звук, немедленно отвезите свою машину к механику.
Порванный ремень привода ГРМ также может привести к внутренним повреждениям. Иногда ремень ГРМ рвется при работающем двигателе. Типичным повреждением двигателя при обрыве ремня привода ГРМ может быть головка блока цилиндров, включая подшипники кривошипа, масляный насос, толкатели, коромысла или клапаны. Если ремень ГРМ двигателя нуждается в замене, это может определить опытный механик.
Болты и гайки со временем ослабевают, прокладка высыхает или может быть неправильно установлена. Из-за утечки масла из-под крышки ремня ГРМ двигателя синхронизация двигателя и перегрев могут привести к необходимости замены ремня ГРМ.При внесении каких-либо изменений в двигатель автомобиля соответственно корректируется угол опережения зажигания. В противном случае вы можете столкнуться с рядом проблем с двигателем из-за неправильного момента зажигания, таких как детонация, затрудненный запуск, увеличение расхода топлива, перегрев и снижение мощности.
Ошибка опережения зажигания обычно возникает из-за внутренних повреждений, таких как поршни или клапаны внутри двигателя. Ослабленный или слабый ремень ГРМ двигателя, который скачет во времени, может привести к сбою опережения зажигания.
Будет ли машина заводиться, если время выключено? Момент зажигания — это установка свечей зажигания на зажигание при такте сжатия.
Если он установлен неправильно, момент зажигания повлияет на работу двигателя и может помешать запуску автомобиля.
Механик старой школы, работавший со старыми автомобилями, может отрегулировать синхронизацию двигателя без индикатора времени, просто слушая его. Для более новых автомобилей механики должны пройти компьютерную техническую подготовку и будут использовать компьютер для проверки фаз газораспределения двигателя автомобиля.
Механик может увеличивать или уменьшать время по мере необходимости. Это делается с вниманием к деталям, потому что момент зажигания в зависимости от температуры двигателя не установлен правильно, это приводит к тому, что двигатель перегревается и разрушает двигатель.
BMW — это дорогая машина, потому что они созданы, чтобы служить вечно. Даже с учетом этого важно поддерживать автомобиль в надлежащем рабочем состоянии. При любых признаках проблем с ремнем ГРМ двигателя немедленно доставьте свой BMW к доверенному механику BMW.
