Насадка для пескоструя на мойку высокого давления своими руками

Как сделать пескоструй своими руками в домашних условиях

Пескоструйная обработка позволяет качественно и быстро очистить поверхности от загрязнений, матировать стекло. Первый тип операций весьма востребован в маленьких автомастерских и даже частных гаражах. Проблема в том, что предлагаемые на рынке комплекты оборудования стоят дорого. При этом, допустим, в наличии у домашнего мастера есть достаточно производительный компрессор. В этом случае можно собрать пескоструйный аппарат своими руками, используя, в буквальном смысле, выброшенные вещи и детали, которые можно купить в любом магазине хозтоваров.




Из чего можно собрать пескоструй

Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.


Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа

. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

  • краны шаровые, 2 шт;
  • баллон из-под фреона, газовый или огнетушитель;
  • отрезок трубы для создания воронки засыпа абразива в камеру;
  • тройники, 2 шт;
  • шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
  • фитинги и хомуты для крепления шлангов;
  • сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

  • Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки

, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

  • на вентиль баллона, нижний тройник — устанавливаются штуцеры;
  • шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
  • к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
  • к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран

, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания

. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже.

Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.



О чем необходимо помнить во время работы

При работе следует быть осторожным, так как абразивная струя серьезно поранить, а вдыхание пыли приводит к хроническим заболеваниям. Необходимо использовать очки или щиток, респиратор и защитную одежду из грубой ткани.

  • Перед началом использования инструмента нужно убедиться в целостности всех элементов конструкции.
  • Шланги должны быть выпрямленными, без петель.
  • Обрабатываемую деталь необходимо надежно закреплять.
  • Спецодежда не должна иметь разрывов. Желательно, чтобы краги были с крагами, которые обеспечивают более надежную защиту.

Часть использованного абразивного материала можно применять повторно. Нужно учитывать, что некоторые песчинки разрушаются и превращаются в пыль, поэтому следует предусмотреть закупку песка.


Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку

. Потребуется:

  • самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
  • армированный шланг;
  • блок смешивания, подойдет тройник с подходящим диаметром посадки;
  • узел регулировки подачи, дозатор с цилиндрического типа;
  • трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме

. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

  • Интенсивность потока велика при малом расходе воды
    . Это позволяет применять установку для стекла, матирования или иной обработки.
  • Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы.

Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

  • готовый пневматический продувочный пистолет;
  • сантехнический тройник;
  • шаровый кран для регулировки подачи абразива;
  • выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

  • клапан смешивания из обычного пистолета краскопульта;
  • рукоять с механизмом подачи воздуха краскопульта;
  • бутылка для абразивной смеси:
  • тройник;
  • шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

  • проточить пистолет краскопульта для использования сопла нужных габаритов;
  • присоединить к пистолету тройник смешивания;
  • установить и закрепить шланги подачи и циркуляции.

Важно! Пуск подачи песка или иного абразива из емкости осуществляется простым нажатием курка. Объема бутылки хватает для обработки небольших деталей или поверхностей на протяжении 20-30 минут.

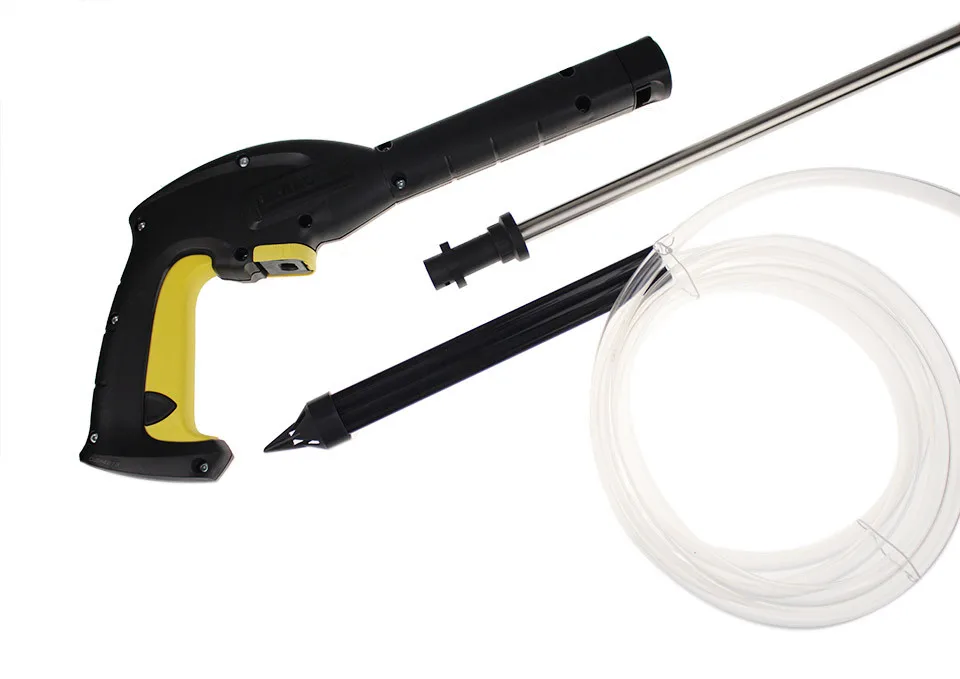

Пескоструй из Керхер: насадка для мойки высокого давления Karcher

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях. Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка. Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.



Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением. В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование. В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

как сделать самостоятельно, области применения и меры безопасности

Насадка на Керхер для пескоструя может быть выполнена своими руками, что значительно облегчит выполнение многих видов работ и сэкономит средства. Пескоструй превратит обычный агрегат для мойки в полноценную машину.

Практически все оборудование Karcher способно работать с подачей высокого давления, что позволяет подавать через специальную насадку мелкий абразив — песок. Такая самоделка будет отличаться от оригинального устройства только тем, что абразивное вещество выходит вместе с водой, но для выполнения многих работ это условие не критично.

  • Принцип работы
  • Процесс изготовления насадки
    • Алгоритм действий
  • Области применения
  • Меры предосторожности

Принцип работы

Принцип работы пескоструйной машины или устройства заключается в подаче песка в специальную насадку. Поступает абразив из специального контейнера, за счет воздуха под высоким давлением

. Для создания такого мощного аэропотока пескоструйная машина оснащена компрессором, который и сообщает кинетическую энергию песку. Для аппаратов типа керхера характерно оборудование с пневматикой.

С небольшими затратами можно изготовить насадку для пескоструя, отлично подойдет родной пистолет. Главное — не экономить на качестве материалов. Эффективность работы будет гораздо выше, и прибор будет работать без сбоев и нареканий. Используйте достойные и качественные материалы.

Ошибочно считать, что такая пескоструйная насадка способна полноценно заменить профессиональный аппарат. Но очистку разных поверхностей она вполне потянет. В работе необходимо учитывать некоторые рекомендации:

  • использовать дистиллированную воду — это убережет от коррозии металлические детали конструкции;
  • абразив должен быть мелкозернистым и просеянным.

Деталь, изготовленная самостоятельно, будет функционировать по следующему принципу:

  1. Вода под воздействием высокого давления, создаваемого при помощи компрессора, будет проходить вдоль заборного отверстия шланга, который другим концом помещается в специальный контейнер с песком. Такая схема необходима для создания вакуума в заборном шланге.
  2. Вакуум помогает абразиву продвигаться в основной шланг, в котором происходит смешивание песка с водным потоком. Таким образом, песок подается вместе с водой.

Для лучшей функциональности и продуктивности агрегата нужно усовершенствовать конструкцию, добавив в нее дозаторы и краны. Эти дополнения сократят расход песка. Наилучшими значениями будут тридцать килограмм абразива на площадь очищаемой поверхности 0,8 метров.

Процесс изготовления насадки

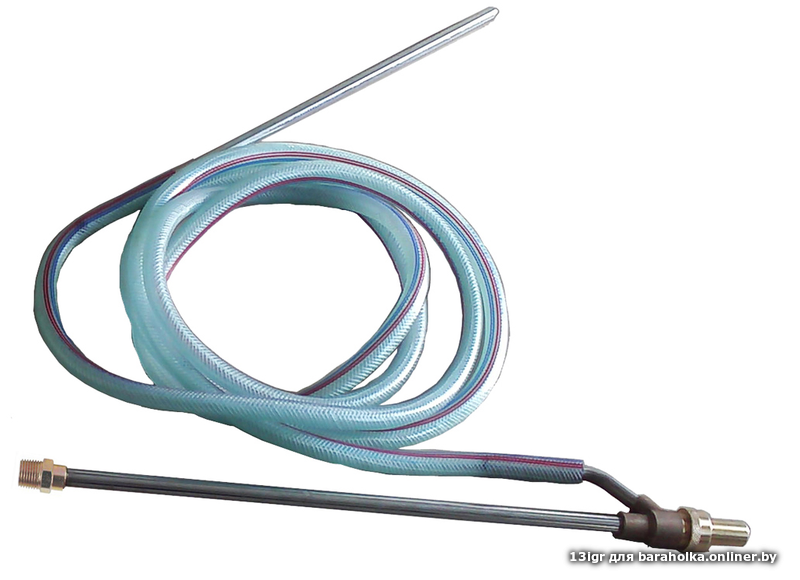

Самодельная насадка для керхера способна превратить моечную установку в функциональный пескоструйный агрегат для домашнего использования. Понадобится следующий комплект расходных материалов:

  • шланг, способный выдерживать высокое давление воды;
  • крючок для спускового механизма;
  • дозатор для экономии расхода абразива;
  • сопло, в которое будет выходить смесь воды и песка.

Совет: если вы планируете регулярное использование пескоструйной насадки для керхера, то лучше всего отдать предпочтение керамике. Это обусловлено тем, что абразив воздействует на насадку из металла более агрессивно и срок ее службы гораздо короче, чем у керамического аналога. От качества сопла будет зависеть продуктивность работы аппарата.

Не экспериментируйте с самодельным изготовлением сопла, если вы в этом вопросе не профессионал. Необходимо точно просверлить отверстие с нужным диаметром. Рынок насыщен готовыми деталями и расходными материалами достойного качества, по приемлемым ценам, поэтому лучше приобрести их. К тому же у готовых деталей в комплекте уже есть спусковой механизм — крючок.

Шланг, который вы будете использовать, должен быть не меньше двух метров в длину, быть прочным и армированным. Через него будет проходить поток воды с высоким давлением, которое создаст компрессор. Прочность важна еще из-за того, что агрегат будет работать с абразивом, поэтому изделие сомнительного качества не прослужит долго.

Алгоритм действий

  1. При помощи резьбы фиксируется наконечник на сопло.
  2. На насадку также закрепляется дозатор, регулирующий подачу песчано-водной смеси.
  3. Контейнер с песком соединяются посредством шланга, для этого используются подходящие хомут и штуцер.

Учитывайте: компрессор керхера создает высокое давление, которое будет воздействовать на все элементы в вашей конструкции. Поэтомузакреплять и устанавливать их нужно надежно и правильно. Всем деталям и соединениям нужно обеспечить максимум герметичности. При любых соединениях лучше всего использовать уплотнительную герметизирующую фум — ленту.

Для наибольшей экономии песка следует подготовить специальную емкость с решеткой. Над ней нужно проводить необходимую очистку поверхности при помощи пескоструйной насадки. Водно-песчаная смесь будет скапливаться в этой емкости. Эту смесь можно использовать еще раз, если опустить в нее заборный армированный шланг. Решетка, покрывающая емкость, нужна для удерживания отходов от очистки, чтобы они не загрязняли смесь песка и воды.

Области применения

Высокое давление, создаваемое компрессором керхера, позволяет выбрасывать через сопло струю воды, смешанную с песком, и таким образом эффективно и быстро очищать многие поверхности.

Пескоструйная насадка с легкостью позволит вам справиться с некоторыми задачами в очень короткие сроки:

  • очистка различных поверхностей от сложных загрязнений;
  • удаление строительных смесей, клея, краски, лака;
  • очищение металла от ржавчины и коррозии;
  • проведение зачистки металлических изделий для последующей обработки.

Простота конструкции и легкость самостоятельного изготовления смогут значительно облегчить и увеличить качество выполняемых вами работ. Такая насадка сэкономит ваше время и силы.

Меры предосторожности

При работе с аппаратом, на котором установлена пескоструйная насадка, нужно соблюдать определенные меры предосторожности. Водно-песчаная смесь способна привести к травмированию.

  1. при работе с аппаратом одевайте спецодежду, она защитит от травмирования;
  2. используйте закрытую и удобную обувь;
  3. выполняйте работы по очистке на улице.

Так как обработка и очистка загрязненных поверхностей происходит при помощи песка и воды, нет необходимости в использовании респиратора.

Принадлежности для стиральных машин Power Eagle Cleaning Systems

Поиск лучшего инструмента для работы может сэкономить время и дать лучшие результаты. Power Eagle предлагает полную линейку аксессуаров для мойки под давлением, предназначенных именно для этого. Свяжитесь с нами, чтобы мы могли предложить идеальный аксессуар для вашей работы. Вот некоторые из наших самых продаваемых аксессуаров.

Комплект для влажной пескоструйной очистки

Промышленный комплект для пескоструйной очистки Power Eagle — это самый быстрый способ превратить вашу мойку высокого давления в пескоструйную машину. Наш комплект для пескоструйной обработки предназначен для использования практически на любой поверхности и с несколькими различными средами. Он быстро устанавливается и не создает ПЫЛИ! Комплект действительно «подключи и работай». В отличие от других комплектов, представленных на рынке, наш комплект поставляется предварительно собранным и специально настроенным с подходящей насадкой для ВАШЕЙ мойки высокого давления. Мы берем на себя все догадки. Просто быстро подсоедините шланг к мойке высокого давления и начните пескоструйную очистку.

Характеристики продукта


  • 25-футовый шланг для всасывания песка
  • Зонд для песка
  • Сопло из карбида вольфрама
  • Промышленная пескоструйная головка
  • Регулируемая подача песка
  • 24-дюймовая трубка
  • Пистолет американского производства 5000 фунтов на квадратный дюйм
  • Впускное отверстие для быстрого соединения с пистолетом
  • Доступны отдельные запасные части
  • Макс. номинальное давление 5000 фунтов на квадратный дюйм
  • Максимальный расход 8 гал/мин
  • Идеальный PSI/GPM: ​​3000 PSI @ 4 GPM или больше

Набор для оттаивания водопропускных труб и очистки дренажных труб

Используйте мощность и тепло вашего аппарата высокого давления, чтобы безопасно и легко освободить забитые дренажные линии или прочистить замерзшие водопропускные трубы. Эти комплекты используются городскими и городскими дорожными службами как более быстрая и безопасная альтернатива старым паровым котлам для очистки замерзших водопропускных труб. Один человек может быстро и эффективно разморозить замороженную водопропускную трубу с минимальным воздействием элементов. Наш клапан управления потоком позволяет пользователю запускать и останавливать поток воды в месте использования, а не обратно в мойку высокого давления. Эти комплекты доступны в размерах 3/8″, ¼″ и 3/16″. Комплекты изготавливаются в соответствии с вашими конкретными требованиями к длине. Самый распространенный комплект – 3/8″ x 50′.

Блоки Power Eagle серии AC или DC часто используются для питания комплектов для оттаивания водопропускных труб / дренажной промывки.

Характеристики продукта


  • Номинальное давление 4000 PSI
  • Температурный диапазон 250 градусов
  • Регулирующий клапан промышленного класса
  • Внешняя оболочка шланга из термопластика
  • Комплект быстроразъемных соединений к существующему шлангу промывки под давлением
  • Длина 50 футов и 100 футов В наличии – размеры 1/4 дюйма или 3/8 дюйма
  • Сделано в Америке
  • Механически обработанное сопло из нержавеющей стали
Комплекты

Power Eagle для прочистки водопропускных труб и трубопроводов разработаны с учетом безопасности пользователей и производительности. Наши комплекты доступны в длинах 50 и 100 футов (также доступны нестандартные длины) и в размерах шлангов 3/8″ или 1/4″. Специализированный шланг из термопластика легкий и обеспечивает достаточную жесткость, чтобы пользователи могли «проталкивать» линию вверх, если это необходимо. Это то, что невозможно сделать с помощью обычного шланга для мытья под давлением.

Быстро и легко оттаивайте замерзшие дренажные линии или под дорожными водопропускными трубами, освобождайте забитые канализационные линии и дренажные трубы.

Комплект для впрыска моющего средства ниже по потоку

Быстроразъемный клапан, который обычно располагается на выходе горячей воды из моечной машины высокого давления. Форсунки, расположенные ниже по потоку, вводят моющие средства после насоса и змеевика, экономя время при переключении с мыла на ополаскивание и обратно. Вы добьетесь наилучшего качества ополаскивания за более короткое время и тратите меньше моющего средства, а также сможете переходить от мыла к ополаскиванию прямо на пистолете… нет необходимости возвращаться к машине. Жесткие моющие средства, такие как кислота для отбеливания алюминия, можно без риска использовать с расположенным ниже по потоку инжектором. Также идеально подходит для мытья автопарков или грузовиков, мытья дома или для пользователей, стремящихся достичь ультравысокого качества ополаскивания тонких окрашенных поверхностей.

Турбофорсунка

Поднимите мойку высокого давления на новый уровень с мощной турбофорсункой. Эти сверхвпечатляющие инструменты направляют все давление на одну точечную струю, вращающуюся по конической траектории. Это дает высокоэффективный спрей с превосходной площадью покрытия. Идеально подходит для очистки или обезжиривания тяжелого оборудования, бетона и кирпичной кладки, подготовки металлических поверхностей к покраске и многих других тяжелых работ. Наши турбофорсунки легко восстанавливаются без специальных инструментов.

Очистители плоских поверхностей

Когда дело доходит до уборки больших плоских поверхностей, таких как полы в гаражах, подъездные пути и патио, наши очистители плоских поверхностей просто необходимы. Очистите 24-дюймовый путь за один проход! Эти единицы промышленного класса и предлагают высокую производительность наряду с длительной длительностью. Все наши очистители плоских поверхностей изготавливаются вручную в Америке!

Очистители ходовой части автомобиля

Один из самых продаваемых аксессуаров для мойки высокого давления, который мы предлагаем, устройство нижнего питательного устройства V2TM продлевает срок службы транспортных средств, удаляя соль, песок, жир и масло из труднодоступных мест. Нижнее устройство подачи использует полностью нержавеющую сталь, вращающийся узел с 4 соплами, который покрывает площадь очистки примерно 24 дюйма. Минимальная требуемая высота просвета составляет всего 5 1/2″. С новой телескопической рукояткой Bottom Feeder V2TM достаточно универсален и маневренен. Устройство Bottom Feeder V2TM, выдерживающее температуру до 250°F и использующее практически любой жидкий химический или кислотный раствор, является обязательным для всех, кто заинтересован в поддержании чистоты и ухода за автомобилем.

Пистолет/трубка в сборе – различной длины и исполнения

Большинство моек высокого давления Power Eagle стандартно поставляются с 36-дюймовым одинарным пистолетом/трубкой. Для некоторых работ могут потребоваться более короткие или более длинные палочки. Мы предлагаем одиночные копья длиной 12, 24, 36, 48, 60 и 70 дюймов. Двойные наконечники доступны длиной 36 или 79 дюймов. У нас также есть множество видов специальных насадок для конкретных нужд, таких как очистка водосточных желобов или гибкие насадки для доступа к труднодоступным местам. Все палочки промышленного класса и высшего качества.

Veloci Performance Products — MTM Hydro Полный комплект для пескоструйной обработки промышленного класса с соплами

Вход для дилера Стать дилером Найти дилераУчебное пособие по веб-сайту

Категории
  • Продукция
  • Услуги
  • О Veloci
  • Ресурсы для дилеров

Мы здесь, чтобы помочь.

Телефон (866) 686-4020

Просмотреть увеличенное изображение

Номер детали:
17. 0252
ОЕМ-номер:
17.0252

Доступно для покупки, но отсутствует на складе В наличии Войдите, чтобы купить

  • Обзор
  • Документы

Полный комплект для промышленной пескоструйной очистки MTM Hydro обеспечивает максимальную эффективность очистки с возможностью пескоструйной обработки без пыли. Подобно пенным пушкам MTM, эти комплекты для пескоструйной обработки используют эффект Вентури для протягивания песка через шланг, где он с высокой скоростью выбрасывается на очищаемую поверхность водой под давлением. Комплекты для пескоструйной очистки являются впечатляющими устройствами для очистки, если у вас правильное отверстие и шланг остается сухим.

* Примечание * эта версия комплекта для пескоструйной обработки MTM поставляется с двумя насадками с резьбой и заглушкой 1/4 дюйма с наружной резьбой для быстрой установки. влияют на производительность комплекта для промышленной пескоструйной обработки

Элементы, входящие в состав полного комплекта для пескоструйной обработки:

  • Комплект для промышленной пескоструйной обработки с головкой, зондом и шлангом
  • 1 — насадка с резьбой 0° 4,0
  • 1 — насадка с резьбой 0° 5,0
  • 1–1/4″ заглушка из плакированной стали с наружной резьбой для установки на входе дробеметной головки
  • 1 — рулон тефлоновой ленты для монтажа
  • Технические требования:

  • Требуется мойка высокого давления на 3–8 галлонов в минуту
  • Требуется мойка высокого давления 3000–5000 фунтов на квадратный дюйм
  • Сопло должно быть под углом 0°. Резьбовое сопло соответствует характеристикам вашей машины
  • Советы:

  • Используйте насадку подходящего размера!
  • Убедитесь, что абразив для пескоструйной обработки сухой
  • Держите шнур (шланг) внутри сухим
  • Расположите песчаный наконечник (шланг) в верхней части пескоструйной головки, чтобы песок падал в камеру под действием силы тяжести.
