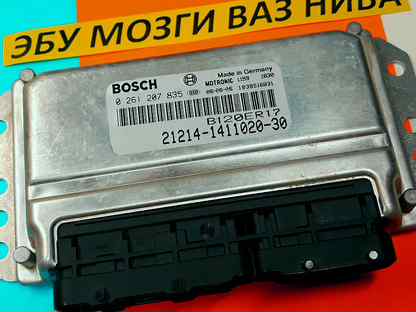

Мозги эбу: Как самостоятельно заменить электронный блок управления двигателем

Справка - ЭСУД, ЭБУ применяемые на автомобилях ВАЗ

Продолжение
ЯНВАРЬ 7.2






Январь 7.2 - функциональный аналог блока Bosch M7.9.7, "параллельная" (или альтернативная, кому как нравится) с М7.9.7 отечественная разработка фирмы "Итэлма". Январь 7.2 внешне похож на M7.9.7 - собран в аналогичном корпусе и с таким же разъемом, его можно без всяких переделок использовать на проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.

В ЭБУ используется процесcор Siemens Infenion C-509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) - например, реализован алгоритм "anti-jerk", дословно "противотолчковая" функция, призванная обеспечить плавность при трогании и переключениях передач.

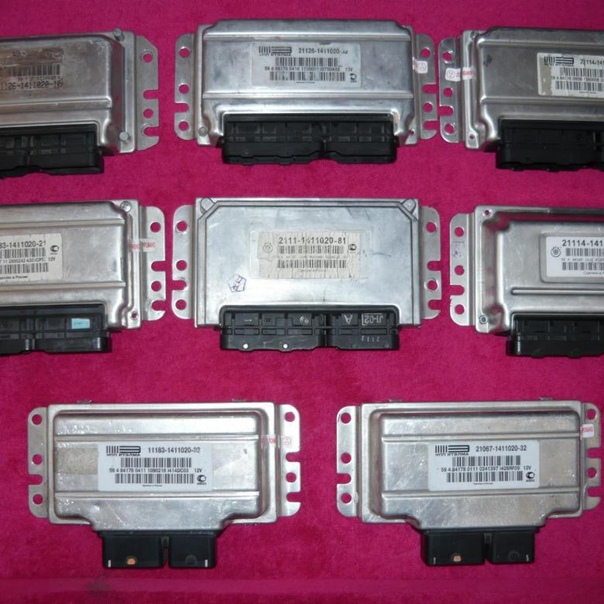

ЭБУ выпускается фирмами "Итэлма" (хххх-1411020-82 (32), прошивка начинается на букву "I", например, I203EK34) и "Автэл" (хххх-1411020-81 (31), прошивка начинается на букву "А", например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.

ЭБУ серий 31(32) и 81(82) совместимы аппаратно сверху вниз, то есть прошивки для 8-кл. будут работать в ЭБУ 16-кл., а наоборот - нет, т.к в 8-кл блоке "не хватает" ключей зажигания. Добавив 2 ключа и 2 резистора можно "превратить" 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.

Для "классики" разработан ЭБУ 21067-1411020-11(12) под комплектацию без датчика детонации, с ДМРВ "Сименс-VDO". Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации. На фото, представленном ниже видны "недостающие" элементы. Таким образом, применить такой ЭБУ на переднем приводе нельзя (хотя вообще, конечно, можно, но без канала ДД, с тщательно настроенным зажиганием), а наоборот, естественно, можно.

Первое ПО на 1,5 литровые двигатели - 203EK34 и 203EL35 попило много крови у владельцев авто с таким ПО. На этих модификациях постоянно возникал "протрой" при переключении передач. ВАЗ выпустил версию 203EL36 без этого дефекта и распорядился не привлекая внимания перешивать ЭБУ на сервисных станциях технического обслуживания...

Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.

ЭБУ "Январь 7.2" производимый для установки на а/м "Калина" являются аппаратной "мутацией" и несовместимы с "переднеприводными". Отличия незначительны - в канале управления клапаном адсорбера и бензонасоса, но они не дают использовать ПО от модификаций 2111/21114, то есть "калиновские" ЭБУ можно использовать только с соответствующим "родным" ПО или ПО на его основе.

Фото платы Январь 7.2 8V

Фото платы Январь 7.2 16V

Фото платы Январь 7.2 21067


Вот такое чудо встречается в стране бывших советов. На фото - ЭБУ с идентификатором прошивки 1205DM52, не "I" или "А", как принято, а именно "1". Внутри этого блока - I203EK34, элементы, необходимые для 16V не запаяны. Код двигателя 2111, ID (205) от 21124. Короче - полный фарш недоразумений.


Внимание! В марте 2007 г. появилась еще одна "рукотворная" модификация ПО для "длинной" Нивы, скорее всего от ОПП. Под знакомой по Bosch M7.9.7 "самопальной" наклейкой - обычный Январь 7.2 21114-1411020-32 с идентификатором I204DO57. Прошивка внутри названа не без юмора - I233LOL1.

Январь 7.2+ Новая аппаратная реализация



В августе 2007 г. на новых автомобилях и в продаже появились новые блоки управления Январь 7.2 собранные на принципиально новой элементной базе. Используется процессор SGS Tomphson с внутренним flash. Непонятно высокое предназначение этого блока, т.к буквально через несколько месяцев, в декабре 2007 г. он был сменен на М73 для норм Евро-3.
Вычислительные возможности процессора ST10F273, который используется в данном ЭБУ позволяют реализовать сложные алгоритмы управления с применением матмодели двигателя для выполнения норм токсичности Евро-3 и Евро-4. Несмотря на это, АвтоВАЗ пошел по несколько иному пути: ПО для данного ЭБУ алгоритмически практически полностью повторяет ПО Января-7.2 последних версий (прошивки CO/DO). Скорее всего, этот тип ЭБУ изначально планировался как «переходный» вариант к принципиально новым алгоритмам управления двигателем, реализованным в ЭБУ M73.

Производитель ЭБУ (в данном случае НПО "Итэлма") и тут не смог обойтись без сюрпризов. Была выпущена небольшая партия ЭБУ, с аппаратными различиями в канале обработчика датчика скорости без изменения шильдиков и идентификации прошивок. Т.е прошивки таких блоков имеют те же наименования, что и "обычные", но запись в блок прошивок от "старой" аппаратной реализации приводит к отсутствию сигнала ДС и ошибок, связанных с датчиком скорости. Для того, что бы адаптировать прошивки к данному ЭБУ, необходима небольшое изменение кода программы, которое можно произвести специальной утилитой.

Работа с блоком Январь-7.2+ в полном объеме поддерживается в нашем загрузчике CombiLoader и в редакторе калибровок ChipTuningPRO. Учитывая тот факт, что алгоритмы управления идентичны предыдущему поколению «Январей», не возникает никаких сложностей по калиброванию этого ПО.

С точки зрения диагностики, эти ЭБУ имеют точно такой же диагностический протокол, как обычные Январи-7.2, полностью поддерживаемый в новой версии SMS-Diagnostics 2.

M73


2008-й год поставил вне закона установку на новые автомобили ЭСУД, удовлетворяющих нормы токсичности хуже ЕВРО-3. Всвязи с этим на новых автомобилях появились новые ЭБУ - М73. Схемотехнически это - "родственник" Микас-11 и Январь 7.2+. Фото платы

Новые контроллеры М73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ.
Аппаратно контроллеры идентичны, но софт там принципиально разный.

Автэловские проекты (софт АВТЭЛ):

21124-1411020-12 854.3763.000-02 45 7311 XXXX М73 Е3
21114-1411020-12 855.3763.000-02 45 7311 XXXX М73 Е3
21114-1411020-12 855.3763.000-02 45 7311 XXXX М73 Е3

Итэлмовские проекты (софт ВАЗ):

21067-1411020-22 851. 3763.000-01 45 7311 XXXX М73 Е3
(пока один, обратите внимание, что этот контроллер может выпускать и АВТЭЛ, то есть, прошивка будет начинаться с A)
Проекты АВТЭЛ имеют ПО, родственное Микас-11. Принципиальное отличие только в алгоритме работы канала детонации (в Микас-11 реализована модель АВТЭЛ, которую в упрощенном виде мы знаем еще со времен Микас-7.1, а в ПО M73 реализована модель ВАЗ, похожая на модель ЭБУ Январь-5/7). Теоретически, данное ПО может работать и с ДАД, режим работы ДМРВ/ДАД переключается флагом комплектации).

Проект ВАЗ (для «классики») имеет собственное ПО, которое является дальнейшим развитием ПО Январь-7.2. Многие калибровки в данном ПО похожи на аналогичные калибровки ЭБУ Январь-7.2 как по названию, так и по алгоритмическому назначению.

Фото платы.
Аппаратно блок практически идентичен Январь 7.2+, отличие только в резисторах, отвечающих за конфигурацию процессора. Это позволяет, с некоторыми ограничениями, произвести переделку М7.3 в Январь 7. 2+

Редактирование прошивок и программирование этих блоков поддерживается продукцией SMS-Software: Combiloader и ChipTuningPro c соответствующими модулями.

Производитель предпринимает попытки защитить свою продукцию от несанкционированного доступа - с середины 2009 года часть контроллеров пр-ва "Автэл" защищены от чтения и записи (аналогично контроллерам Микас-11ЕТ). В 2010 должна быть внедрена защита и в контроллерах "Итэлма". Будьте внимательны, программировать без риска "завалить" блок их можно только программатором "Combiloader" со специальным модулем для защищенных блоков (Микас-11/М73А).

Аппаратно блоки постоянно модифицируются. В начале 2010 г. появились разновидности ЭБУ с заводской наклейкой-стикером "ДПКВ" (Смотрите на фото) справа от основного стикера. При этом идентификатор прошивки (в данном случае, A317DB04) остался прежним. При этом конфигурация процессора изменена и некоторые элементы. Блоки для классики не работают, если пытаться переделать их в Январь 7. 2+ или запрограммировать в них предыдущее ПО. С передним приводом такого не происходит.

Фото платы (со стикером "ДПКВ")

Фото конфигурации процессора

В 2010 г. появились новые версии аппаратной реализации ЭБУ M73. С целью удешевления из схемы была исключена микросхема TDA3664, которая обеспечивала питание процессора и ОЗУ во время отключения зажигания. Разумеется, при этом все накопленные данные адаптаций терялись бы, но в новых прошивках I(А)303CF06 и I(А)327RD08 перед отключением питания процессора данные адаптаций записываются в EEPROM. При включении зажигания содержимое из EEPROM записывается в ОЗУ, таким образом, ЭБУ ведет себя точно также, как если бы питание не отключалось. Для того, чтобы реализовать этот алгоритм, в блоке должна быть установлена микросхема EEPROM 95160 (или Atmel 25160), вместо ранее устанавливаемой 95080. Таким образом, получается, что для работы старых версий прошивок в ЭБУ должна быть установлена TDA3664 и EEPROM любого размера, а для новых прошивок — TDA3664 не нужна (но если установлена, то не помешает работе), а EEPROM должна быть удвоенной емкости (95160 или 25160).

Учитывайте данные особенности при чип-тюнинге этих ЭБУ, в противном случае, система не сможет нормально работать. Следует заметить, что последние блоки M73 старой аппаратной реализации уже имели EEPROM удвоенной емкости, поэтому, они наиболее универсальны, в них можно «лить» любую прошивку. И, разумеется, на новых модификациях "не прокатит" народный метод обнуления данных самообучения и ошибок методом "снятия клеммы АКБ".

На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.

ЭБУ с поддержкой электронного дроссельного узла (с конца 2010 г.)

На исходе 2010 года на а/м семейства ВАЗ начали устанавливать серийно электронную дроссельную заслонку, электронную педаль и поддерживающие данные устройства контроллеры Bosch M17.9.7 (а/м "Приора") и М74 (производство "Итэлма", а/м "Калина"). Контроллеры имеют оригинальную проводку и разъемы, не совместимы с предидущими ЭСУД и несовместимые между собой.

Bosch M17.9.7


Этот ЭБУ, с процессором семейства TriCore, впервые появился в 2009-м году на автомобилях УАЗ, а в ноябре 2010-го "поехали" первые серийные (на несерийных образцах данный блок впервые был обнаружен на авто 2007 года) автомобили "Приора", оснащенные данным контроллером. На автомобилях УАЗ существуют две модификации М17.9.7 (механическая педаль газа) и ME17.9.7 (с электронным дросселем EGAS).
На а/м ВАЗ устанавливается только МЕ17.9.7. Программирование данного блока возможно только с помощью программатора Combiloader в режиме BSL (J2434, чтение/запись flash/eeprom) с помощью адаптера OpenPort 2.0 или диагностическим методом (К-Line, только запись, только flash). ЭБУ МЕ17.9.7 для ВАЗ и УАЗ аппаратно практически идентичны, отличие только в одном резисторе. Программное обеспечение (ПО) для данных ЭБУ может иметь различие и быть несовместимо. Например, прошивка а/м "Приора" B574DD02, созданная для работы с определенным типом приборной панели и имеющая функции управления панелью по CAN, несовместима с более ранними версиями. При записи более старой прошивки в такой ЭБУ перестает работать индикация на приборной панели.

Крупное фото платы (монтажа) Bosch ME17.9.7

источник



Все о прошивке ЭБУ: плюсы и минусы прошивок

Электронный блок управления двигателя (ЭБУ, контроллер) — мозговой центр автомобиля. Он принимает сигналы от всех систем, согласовывает и отслеживает неисправности.

Некоторые функции ЭБУ:

  • управляет впрыском топлива;
  • регулирует положение дроссельной заслонки;
  • контролирует зажигание;
  • анализирует состав отработавших газов;
  • управляет фазами газораспределения;
  • определяет неисправности и информирует водителя о них.

Что такое прошивка ЭБУ двигателя

Программирование ЭБУ двигателя изначально делается производителем. Однако стоковая прошивка не адаптирована под конкретные климатические условия и стиль езды. Более того, на современных авто программно ограничивается мощность из-за экологических требований. Прошивка ЭБУ — это изменение параметров в заводской программе, которое позволяет обойти ограничения.

Аналог прошивки электронного блока управления — установка операционной системы на компьютер или смартфон. При одинаковом железе результаты отличаются.

Плюсы прошивки:

  • Повысится мощность и крутящий момент;
  • Разгон станет быстрее;
  • При желании отключается катализатор или сажевый фильтр;
  • Улучшается работа при включенном кондиционере;
  • Педаль газа реагирует быстрее;
  • Исчезает турбояма (двигатели с турбиной).

Минусы прошивки:

  • Нужно заправляться на проверенных АЗС;
  • Повышается нагрузка на экологию при переходе на Е2.

Что правится в прошивке ЭБУ

В зависимости от целей чип-тюнинга при программировании ЭБУ двигателя вносится до 1300 калибровок. Чаще изменения касаются:

  • топливодачи, порогов обогащения, ограничения топливоподач при ускорении;
  • давления наддува на турбированных двигателях в экономичном и мощностном режиме;
  • байтов аппаратной конфигурации и маски ошибок;
  • лимитов момента, топливоподачи и наддува;
  • алгоритма работы диспетчера режимов;
  • лимитов оборотов отключения ТП и V max.

Как устанавливается прошивка

  1. Чип-тюнинг начинается с диагностики двигателя. Есть правило: нельзя шить неисправный автомобиль.
  2. Считывается оригинальная прошивка ЭБУ или идентификаторы. Она модернизируется или выбирается готовая оптимизированная версия.
  3. Далее прошивку записывают. Одни блоки прошиваются без снятия и разборки с помощью адаптера через диагностический разъем OBDII. На других стоят ЭБУ, которые для перепрограммирования снимают. В этом случае есть варианты с разборкой и пайкой или без них.
  4. ЭБУ устанавливается на место. Владелец делает тестовый заезд.

Почему не нужно перепрошивать ЭБУ самостоятельно

Чтобы прошить ЭБУ двигателя, чип-тюнер должен обладать знаниями, квалификацией и опытом работы. Требуется специальное оборудование и свежая прошивка от проверенных калибровщиков.

Большинство автовладельцев пытается сделать своими руками, чтобы меньше тратиться. Но даже при наличии оборудования экономия минимальна. Если вы не планируете профессионально заниматься чип-тюнингом, лучше довериться профессионалу. Он проведет диагностику, подберет последнюю версию прошивки и установит её с гарантией.

Кто делает эти прошивки? Каким производителям можно доверять?

Изначально производители прошивок появились там, где территориально выпускалась модель того или иного авто. По мере распространения информации о программировании ЭБУ сформировался рынок услуги по корректировки прошивок.

Наиболее известные иностранные производители программного обеспечения Сhiptuning.com, Upsolute.com, Chip-tuning.de.

В СНГ и России услуга перепрограммирование ЭБУ появилась очень скоро после появления инжекторных автомобилей под управлением компьютера, создания устройств для прошивки мозгов и программ изменения калибровочных данных.

Первоначально они были достаточно доступны и калибровкой прошивок стали заниматься в каждом гараже, но по мере усложнения и удорожания технологий программирования и калибровки число таких чиптюнеров сократилось.

К настоящему времени на территории СНГ несколько производителей качественного и хорошо себя зарекомендовавшего ПО для ЭБУ автомобилей: Chiptunecu.ru, Pauluschip.ru, ADACT.ru, SMS Software, Chipsoft.ru, Chiptuner.ru.

Вконтакте

Facebook

Twitter

Google+

Просмотры: 6

Ремонт ЭБУ (Мозги) Honda cbr 600 F4I |


В последнее время все чаще встречается проблема выхода ЭБУ мотоцикла Honda cbr 600 F4i из строя.
Причиной этому могут быть разные  — не правильный монтаж чего то в проводку, прикурка от авто, замыкания, просто пропала искра.
Данный метод не 100% восстановление, а как самый частый случай поломки и его починка. Приведем  живые примеры решения этой проблемы.


С завода «мозги» залиты компаундом. Для начала распиливаем корпус по углам маленькой болгарочкой. Отковырять его в не нагретом состоянии нереально. Греть его феном тоже не очень продуктивно, так как с одной стороны слой достигает сантиметра в толщину. Решаем попробовать растворители. За первый день работы снимаем тонкий слой компаунда с внешней стороны и очищаем уголок из внутренней. Растворители оказались эффективны. А именно 646 растворитель в смеси с уайт-спиритом. Как показала практика лучше отмачивать ночь блок в смеси растворителей, а на следующий день быстрыми движениями с помощью зубной щетки, зубочисток и ножа аккуратно удалять, то что отходит. Отходит не очень много, но стабильно.





Сама плата изготовлена корпорацией кейхен и является очень качественной, растворитель ей не наносит не малейшего вреда. Самое сложное это не торопиться, отковыривать следует очень осторожно, чтобы не повредить мелкие детали. В итоге эта работа не спеша заняла около недели, по тридцать минут каждый вечер. Так же следует осторожно работать с растворителями, их пары очень ядовиты, лучше делать это у открытого окна или под вытяжкой. ( кот убегал в самую дальнюю часть квартиры от меня, когда я начинал ковырять).



Следующим этапом будет проверка предполагаемых виновников поломки. Когда дело было сделано тестером мы быстро нашли в чем была причина: сгорела одна перемычка с внутренней стороны, и резисторы с внешней на управление транзисторами катушек. Все детали легко проверить тестером, сравнивая сопротивления. Заменили новые детальки и мотоцикл завёлся. Осталось только залить плату и сделать подобие корпуса. Я надеюсь эта статья поможет тем, кто хочет попробовать самостоятельно реабилитировать «мозги».
P.S. Причину по которой сгорел мозг мы так и не нашли. Видимо все же разрывать цепь инжекторов нельзя)


Еще один вариант приведен из нашей группы. У человека на ходу заглох мотоцикл — пропала искра. Цитата:

После вскрытия и очистки компаунда (процедура долгая и нудная, главное не повредить плату), добрался до резисторов. Проверка тестером показала, что один из них мертв. Впаяли вместо него тонкую проволоку (спасибо Виталику Журавлеву, без него ремонт затянулся бы), поставил мозги на мот и он успешно запустится. Осталось найти подходящий резисторы, впаять и залить компаундом.




Третий пример:

Насос качает, датчики все исправны, нет искры.  Повесил вместо катушек светодиоды, они мигают в момент подачи искры. Полазив по форумам, понял что сдохли мозги. Вскрыл, перегорели резисторы в цепи питания транзисторов катушек. Заменил на аналоги, которые были в наличии.

Фото и вариант восстановления корпуса автора:
