Устройство системы питания автомобиля

Система питания автомобиля — предназначена для питания двигателя автомобиля топливом (бензином или дизельным топливом), а также для хранения топлива и его очистки. Устройство системы питания показано на схеме. Если вы хотите понять как изучить устройство системы питания следуйте по материалу. Приятного вам обучения. На современных автомобилях подачу топлива осуществляет система впрыска топлива, основным элементом, которой является форсунка.

Основные задачи системы питания автомобиля:

Хранение топлива;
Очистка топлива и подача его в двигатель;
Очистки воздуха, который используется для приготовления горючей смеси;
Приготовление горючей смеси;
Подача горючей смеси в цилиндры двигателя;
Выпуск отработавших газов из системы.

Схема устройства системы питания:

1 — передняя трубка топливопровода; 2 — фильтр тонкой очистки топлива; 3 — рычаг ручной подкачки топливного насоса; 4 — топливный насос; 5 — топливный шланг; 6 — шланг воздухозаборника теплого воздуха; 7 – заборник холодного воздуха; 9 — корпус воздушного фильтра; 10 — патрубок для отвода картерных газов к золотниковому устройству карбюратора; 11 – вытяжной коллектор картерных газов; 12 — карбюратор; 13 – фланец датчика указателя уровня и резерва топлива; 14 – топливозаборник; 15 — поплавок датчика; 16 — задняя трубка топливопровода; 17 — пробка топливного бака; 18 — шланг сообщения топливного бака с атмосферой; 19 — топливный бак.

Устройство системы питания инжекторного двигателя. Система подачи топлива инжекторного двигателя получила распространение в современных автомобилях и имеет ряд преимуществ перед топливной системой карбюраторного двигателя. В этой статье мы рассмотрим устройство инжектора и узнаем, как работает система подачи топлива инжекторного двигателя.

Система питания включает в себя следующие основные элементы:

1. Топливный бак (располагается в нижней, наиболее безопасной части автомобиля и служит для хранения топлива). Топливный бак представляет собой емкость, где хранится топливо (бензин или дизельное топливо), которая крепится к кузову легкового автомобиля. Топливный бак автомобиля состоит из герметичного корпуса с заливной горловиной, которая закручивается запорной крышкой. На корпусе топливного бака имеется отверстие для введения датчиков контроля уровня топлива.

Ремонт топливного бака

Топливопроводы (топливные шланги проходят под днищем автомобиля и служат для перетекания топлива по ним). Вместо шлангов могут быть стальные трубки, соединяющие все приборы топливной системы двигателя. Топливопроводы бывают высокого и низкого давления.

Топливопроводы в инжекторной топливной системе бывают двух типов: прямой и обратный. Первый служит для подачи топлива с топливного бака в рампу, а второй служит для обратной доставки лишнего топлива в бак.

Топливопроды системы питания

3. Топливный насос (служит для подачи топлива в двигатель). Топливные насосы служат для подачи бензина в цилиндры бензинового двигателя или дизельного топлива дизеля под определенным давлением и в определенный момент точно дозированных порций топлива, соответствующих нагрузке при данном режиме работы двигателя.

Топливные насосы различаются по способу впрыска непосредственного действия и с аккумуляторным впрыском. В инжекторной топливной системе применяются электробензонасосы, которые размещаются в модуле топливного бака, вместе с датчиком указания уровня топлива, фильтром и завихрителем.

3.1 Топливный насос дизеля — в системах топливоподачи дизелей применяют поршневые насосы, которые служат для подачи топлива через фильтры к топливному насосу высокого давления (ТНВД).

3.2 Топливный насос высокого давления — (18—20 МПа) подает топливо через форсунки в камеру сгорания в строго определенные моменты и в определенном количестве в зависимости от режима работы двигателя. На автомобильных двигателях применяют ТНВД золотникового типа с постоянным ходом плунжера и регулировкой окончания подачи топлива.

3.3 ТНВД КАМАЗ — зарекомендовал себя, как насос высокого давления отличного качества. Продажа ТНВД КАМАЗ осуществляется профессионалами и представлена в широком ассортименте.

3.4 Топливный насос с электроприводом — служит для подачи топлива, поддерживает оптимальное давление в системе и обеспечивает правильный впрыск топлива при разных режимах работы.

4. Топливный фильтр (служит для очистки топлива).

4.1Фильтр тонкой очистки топлива ямз

5. Воздушный фильтр (очищает воздух, который используется для приготовления горючей смеси).

5.1Воздухоочиститель

6. Карбюратор (используется для приготовления горючей смеси).

6.1 Простейший карбюратор

6.2 Вспомогательные устройства карбюратора

6.3 Управление карбюратором

6.4 Устройство карбюратора

6.5 Поплавковая камера карбюратора

6.6 Системы карбюратора

6.7 Карбюраторный двигатель

7. Инжектор

Устройство топливного насоса высокого давления

Устройство ТНВД КАМАЗ

Чем инжекторный двигатель лучше карбюраторного?

Инжектор KE-Jetronic

Подкатегории

Системы современного автомобиля

Автомобиль является самым массовым транспортным средством в мире. Ежегодно выпускается миллионы автомобилей. Для того чтобы каждая машина нашла своего покупателя автомобильные компании вынуждены постоянно совершенствовать конструкцию автомобиля. Появляются современные модели, разрабатываются и внедряются новые системы автомобиля. Все это сопровождается огромным потоком информации, в котором несложно потеряться.

Задачей данного проекта является в краткой и доходчивой форме рассказать о различных системах современного автомобиля, показать их устройство и работу. На страницах сайта Вы не увидите сложных конструктивных схем, громоздких описаний, множества технических терминов. Вся информация представлена исходя из условия разумной достаточности. Источником информации для статей послужили автомобильные книги, журналы, техническая и нормативная документация, а также знания и личный опыт автора.

Бытует мнение, что знание устройства автомобиля сейчас необязательно. Современные автомобили достаточно надежны, легко управляются и требуют минимум внимания. Вот несколько доводов, свидетельствующих об обратном. Знания конструкции дают уверенность в возможностях своей машины, позволяют обнаружить симптомы зарождающейся неисправности и предотвратить поломку. Вы можете свободно общаться на автомобильные темы с друзьями, коллегами, специалистами в автосалоне и мастерской. Они (знания) помогут сделать рациональный выбор при покупке автомобиля и в итоге сэкономить средства.

Необходимо отметить, что данный сайт посвящен исключительно легковым автомобилям. Вместе с тем, ряд статей актуально и для грузовых машин. Все материалы структурированы в соответствии с традиционным пониманием устройства автомобиля. Для удобства и быстроты поиска нужной информации предлагается карта сайта, а также поиск по сайту. Ссылки на все схемы сайта сосредоточены на отдельной странице.

Автомобиль как техническая система

Автомобиль является сложной технической системой, состоящей из множества подсистем. Под технической системой понимается совокупность объединенных между собой конструктивных элементов, предназначенных для решения общей технической задачи. Основными системами, определяющими устройство автомобиля, являются двигатель, трансмиссия, рулевое управление, тормозная система, несущая система, подвеска и колеса.

Двигатель является источником механической энергии, необходимой для движения автомобиля. Механическая энергия получается путем преобразования других видов энергии, среди которых наибольшее распространение получили энергия сгорания топлива и электрическая энергия. Двигатель связан с трансмиссией, которая в свою очередь преобразует и передает энергию к ведущим колесам. Колеса преобразуют механическую энергию в энергию поступательного движения автомобиля.

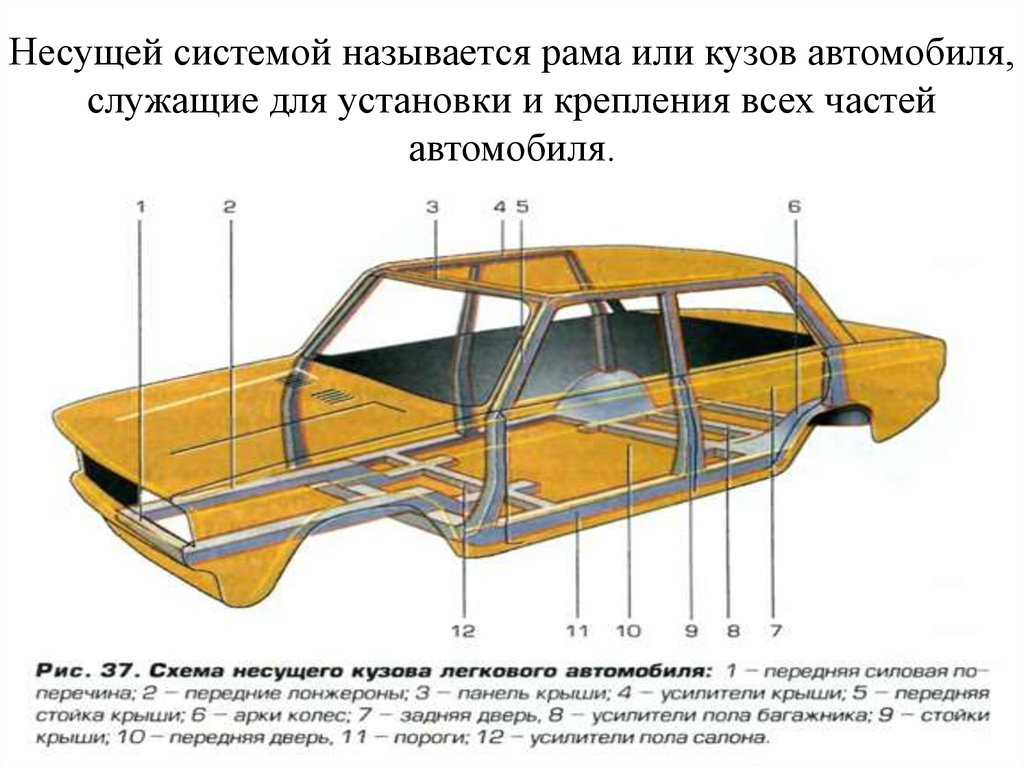

Все системы автомобиля базируются на несущей системе (кузове). Кузов также является важным элементом системы пассивной безопасности. Упругую связь колес и кузова обеспечивает подвеска. Управление автомобилем производится с помощью двух основных систем – рулевого управления и тормозной системы. Рулевое управление служит для изменения направления движения. Тормозная система обеспечивает изменение скорости движения автомобиля, его остановку и удержание на месте.

Направления совершенствования конструкции автомобиля

Конструкция современного автомобиля развивается одновременно в нескольких направлениях, среди которых:

1. Повышение безопасности. Автомобиль является объектом повышенной опасности, что определяет развитие различных систем безопасности. Широкое распространение получили системы активной безопасности, в том числе антиблокировочная система тормозов, система курсовой устойчивости. Значительно повышается защищенность водителя и пассажиров с применением средств пассивной безопасности.

2. Повышение топливной экономичности. Расход топлива в значительной степени зависит от конструкции двигателя и коробки передач. Экономичность двигателя обеспечивается применением системы непосредственного впрыска, системы впрыска Common Rail. Экономия топлива достигается также за счет снижения массы автомобиля путем применения прочных сталей, легких металлов и пластиков.

3. Повышение экологической безопасности. Автомобиль является источником загрязнения окружающей среды, что стимулирует непрерывное повышение экологической безопасности. Современные экологические нормы Евро-6, которыми автопроизводители руководствуются с 2015 года, предполагают снижение вредных выбросов за счет изменений в выпускной системе, системе управления двигателем.

4. Повышение комфортности. Охватывает широкий круг вопросов и связано со стремлением автопроизводителей создавать автомобили, наиболее полно отвечающие индивидуальным запросам потребителей. Вошло в практику применение автоматической коробки передач, рулевого управления с усилителем, системы климат-контроля. Самые продвинутые модели оснащаются адаптивной подвеской, системой активного головного света.

Надеемся, что предложенные на сайте материалы буду полезны широкому кругу читателей.
