Компрессия в двигателе ВАЗ 2106: давление, степень сжатия

Учитывая то обстоятельство, что автомобилей модели ВАЗ 2106 было выпущено свыше 4-х млн штук, их остается еще достаточно много на наших дорогах. Соответственно, вопросы по ремонту легендарной «классики» до сих пор остаются актуальными. Например, вопрос о том, какую компрессию должен поддерживать исправный мотор «шестерки».

Содержание

• Понятие о компрессии, ее замеры
• Как пользоваться результатами измерений?

Вернуться к оглавлению

Понятие о компрессии, ее замеры

Среди технических данных, прописанных в руководстве по эксплуатации автомобиля, такой характеристики нет. Там есть несколько иное понятие — степень сжатия. Между этими двумя параметрами нет никакой прямой зависимости, их объединяет между собой только одно — в обоих случаях речь идет о давлении.

1. Степень сжатия — это расчетная постоянная величина, она не имеет размерных единиц. Для двигателя ВАЗ 2106 и его модификаций она составляет 8. 5. Эта цифра — результат деления полного рабочего объема цилиндра на объем камеры сгорания. Простыми словами, топливовоздушная смесь, поступившая в пространство цилиндра, сжимается движущимся вверх поршнем в 8.5 раз.
2. Компрессия — это величина переменная, ее значение зависит от технического состояния, в котором находится мотор. Этот параметр показывает, какое давление возникает в каждом отдельно взятом цилиндре при вращении коленчатого вала с помощью стартера. Измеряют его манометром, который вкручивают вместо свечи зажигания, единица измерения — 1 кгс/см² или 1 Bar, что почти одно и то же (1 кгс/см² равен 0.98 Bar).

Компрессия измеряется для того, чтобы определить степень изношенности цилиндро-поршневой группы. Ее значения были получены опытным путем, на практике. Замер выполняется следующим образом: выкручиваются все 4 свечи зажигания, а на их место поочередно в каждый цилиндр вкручивается манометр с обратным клапаном и с помощью вращения стартером определяют максимальное давление, которое может накачать каждый поршень.

В двигателе ВАЗ 2106 идеальный показатель — 13 кгс/см², но это редкий случай, такое давление встречается на новых, только обкатанных двигателях.

Вернуться к оглавлению

Как пользоваться результатами измерений?

Если показатель измерений колеблется от 11 до 12.5 кгс/см², то это нормальный рабочий двигатель ВАЗ 2106. При этом важно, чтобы компрессия во всех 4-х цилиндрах была одинаковой, разница более чем в 0.5 кгс/см² говорит о неисправности в одном из них. Как правило, это подгоревший клапан, такая проблема случается при езде на некачественном топливе и высоких нагрузках.

Результаты замеров, показавшие давление от 10 до 11 кгс/см², гласят о скором ремонте двигателя. Эти результаты могут быть не совсем точными, когда мотор сапунит. Так называют явление, при котором через шланг вентиляции картера из сапуна в карбюратор вместе с картерными газами начинает попадать моторное масло.

Причина проста: из-за износа поршневых колец в пространстве картера появляется избыточное давление, которое выталкивает капли масла через сапун в карбюратор.

Смазка вместе с топливом попадает в камеру сгорания и после сжигания образует нагар на ее стенках и свече зажигания. Когда масла попадает очень много, то оно начинает заполнять зазор между изношенными кольцами и поверхностью цилиндра, показания компрессии тогда будут выше и опираться на них нельзя. То есть если сапунит двигатель, то подошло время заменить поршневые кольца.

Величина компрессии 9-10 кгс/см² указывает на износ цилиндро-поршневой группы либо клапанов. В обоих случаях требуется разборка двигателя. Такой мотор обычно расходует масло и топливо, работает нестабильно, часть мощности потеряна. Тем не менее его можно продолжать эксплуатировать еще какое-то время, главное условие — компрессия во всех цилиндрах должна быть одинакова. Если в каком-то из них окончательно прогорит клапан, то давление в нем сильно упадет и цилиндр откажет вовсе.

Эта же участь ожидает агрегат, компрессия в котором ниже 9 кгс/см². Такое давление свидетельствует о необходимости его капитального ремонта. В таких случаях с двигателя по возможности снимают все навесное оборудование, откручивают его от коробки передач и целиком снимают с опор, чтобы выполнять разборку и ремонт в более удобных условиях.

Параллельно проверяют состояние резиновых частей этих опор, возможно, потребуется замена подушек. Многие автолюбители выполняют разборку двигателя прямо на автомобиле, такой вариант тоже имеет право на жизнь, в особенности если надо заменить только поршневые кольца.

Нормы компрессии для отдельных двигателей автомобилей ВАЗ

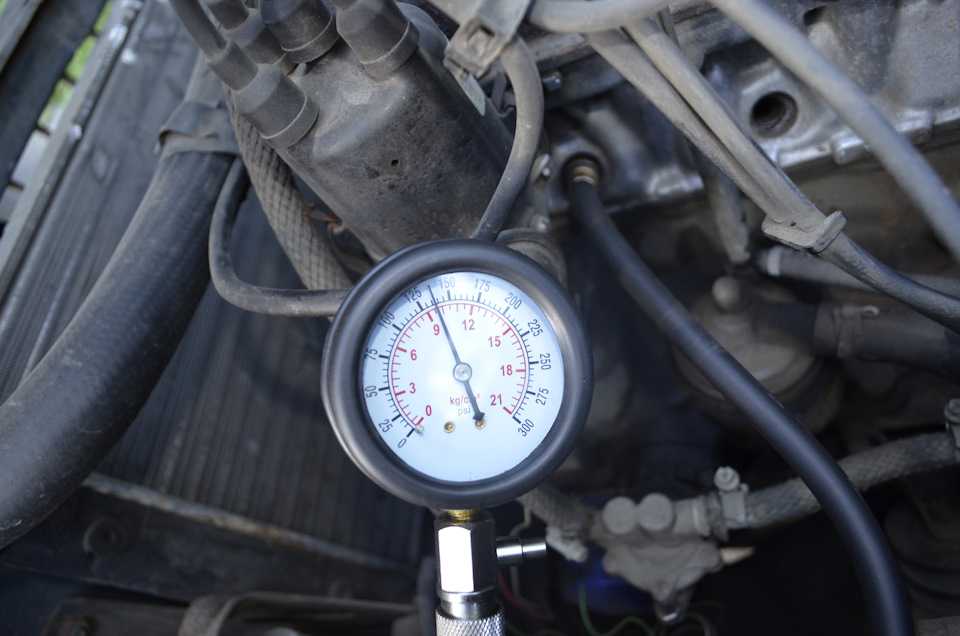

Измерение компрессии в цилиндрах карбюраторного двигателя при помощи компрессометра

Рассмотрим какие существуют нормы для компрессии для некоторых двигателей автомобилей ВАЗ, рассматриваемых на нашем сайте.

Такая информация будет необходима при анализе показаний компрессометра в ходе проведения измерения величины компрессии в двигателе. И последующей оценки его состояния.

Нормы компрессии для отдельных двигателей автомобилей ВАЗ

Для начала определимся, что такое компрессия и для чего нужно измерять ее. Компрессия — это термин в авторемонте, обозначающей давление воздуха в цилиндре в конце такта сжатия (когда поршень достигает верхней мертвой точки).

Компрессия в двигателе — давление воздуха в цилиндрах в конце такта сжатия

Измерение компрессии — одна из базовых проверок исправности двигателя автомобиля. С ее помощью определяют состояние поршневой группы двигателя (износ поршней, колец, цилиндров), герметичность клапанов (впускных, выпускных), герметичность прокладки между головкой блока и блоком цилиндров.

Для каждого конкретного двигателя величина максимальной компрессии рассчитывается по формуле КОМПРЕССИЯ = СТЕПЕНЬ СЖАТИЯ  умножить на 1,2.

Например, расчет максимальной величины компрессии для двигателя 21083 – 9,9*1,2=11,88.

Ниже приведен перечень величин степеней сжатия и норм компрессии для некоторых двигателей автомобилей ВАЗ.

2108 (1,3 л) – степень сжатия 9,9 — компрессия 11,83 кгс/см² (1,2 МПа)

21081 (1,1 л) – степень сжатия 9,0 — компрессия 10,8 кгс/см² (1,1 МПа)

21083 (1,5 л) – степень сжатия 9,9 — компрессия 11,83 кгс/см² (1,2 МПа)

2111 (1,5 л) — степень сжатия 9,9 — компрессия 11,83 кгс/см² (1,2 МПа)

11183 (1,6 л) — степень сжатия 9,8 — компрессия 11,76 кгс/см² (1,2 МПа)

2101 (1,2 л), 2103 (1,45 л), 2104 (1,3 л), 21043 (1,45 л), 2105 (1,3 л), 21051 (1,2 л), 2106 (1,6 л), 21067 (1,57 л) – степень сжатия 8,5 — компрессия 10,2 кгс/см² (1,0 МПа)

2121 (1,57 л) — степень сжатия 8,5 — компрессия 10,2 кгс/см² (1,0 МПа)

21213 (1,69 л) — степень сжатия 9,3 — компрессия 11,16 кгс/см² (1,1 МПа)

21214 (1,8 л) — степень сжатия 9,3 — компрессия 11,16 кгс/см² (1,1 МПа)

Разброс давления в цилиндрах допустим в пределах не более 1,5 кгс/см² (0,15 Мпа). Например, разброс в 1кг/см² вполне допустим для двигателей с пробегом более 70 тыс. км.

Показания компрессометра будут ниже если:

— Низкий заряд аккумулятора.

— Неисправен стартер.

— Двигатель не прогрет.

— Не отрегулированы зазоры в клапанах.

— Попадание бензина в цилиндры.

— Проведение измерения без нажатия на педаль «газа».

Показания компрессометра будут выше если:

— Лишнее масло попадает в цилиндры двигателя в следствии износа маслосъемных колпачков, направляющих втулок клапанов или ЦПГ.

Примечания и дополнения

— Расширенный анализ показаний компрессометра после проведения измерения компрессии см. «Анализ и расшифровка показаний компрессометра». После проведения анализа можно самостоятельно, с высокой степенью точности, определить неисправность колец, поршней, цилиндров и клапанов двигателя.

— Особенности измерения компрессии см. «Измерение компрессии в цилиндрах карбюраторного двигателя» и «Измерение компрессии в цилиндрах инжекторного двигателя».
