Компрессия на дизеле: Компрессия в дизельном моторе

Компрессия дизельного двигателя и ее влияние на работу ДВС

Содержание

1. Чем компрессия отличается от степени сжатия
2. Зачем нужна высокая компрессия в дизельном двигателе
3. Как замеряется компрессия дизельного двигателя
4. Наведенная компрессия дизельного двигателя
5. Особенности разборки и сборки системы
6. Как завести двигатель, если компрессия слишком низкая

Компрессия дизельного двигателя — важнейший параметр, характеризующий герметичность его цилиндропоршневой группы и клапанов газораспределения.

Чем компрессия отличается от степени сжатия

Следует различать три величины: степень сжатия, давление сжатия и компрессию.

• Степенью сжатия называется отношение полного объема цилиндра к объему камеры сгорания. Как отношение объемов, это величина безразмерная. Степень сжатия — число.
• Давление сжатия — это максимальное давление, которое создается в цилиндре на такте сжатия.
• Компрессия — это тоже давление сжатия, но замеряют ее на оборотах, создаваемых стартером. Все нормы, прописанные в соответствующих нормативах, предусматривают именно эту частоту вращения коленчатого вала.

Давление сжатия и компрессия в дизельном двигателе, как и в бензиновом, измеряются в привычных единицах давления: атм, bar, МПа, кПа, кг/см².

Измерение компрессии применяется именно для диагностики двигателя. В дизеле результаты замеров отвечают на главный вопрос: заведется автомобиль или нет.



Зачем нужна высокая компрессия в дизельном двигателе

Минимальная степень сжатия дизельного двигателя начинается примерно с 12,5. Но это не об автомобильных двигателях, с их относительно малыми объемами камер сгорания и высокими оборотами.

В ограниченном пространстве трудно организовать качественное смесеобразование дизельного топлива, тем более, что на это отводятся миллисекунды. Это в бензиновом моторе легкое горючее испаряется на такте всасывания, а потом еще и при ходе поршня до верхней мертвой точки. В дизеле топливо впрыскивается, не доходя пары десятков градусов до ВМТ, по достижении которой оно уже должно гореть.

Как работает ДВС на бензине и дизтопливе.

Рабочий процесс удалось организовать, применив разделенную камеру сгорания. В сочетании с высокой степенью сжатия она не только обеспечивает высокое давление и температуру, вынуждающие топливо воспламеняться. Сжатый воздух участвует и в смесеобразовании:

• Головка блока цилиндров такого дизельного мотора имеет полость, в которую подается топливо из форсунки. Это отдельная часть камеры сгорания, соединенная протоком с надпоршневым пространством.
• Сжатый поршнем воздух врывается в нее, создавая мощный вихрь и перемешивая топливо с воздухом.
• Уже воспламеняясь, смесь вырывается в основную камеру сгорания, загорается в полном объеме и начинается рабочий ход поршня вниз.

Холодный пуск также обеспечивают предпусковые свечи. Конструкций разделенных камер сгорания создано немало, но всех их объединяет высокая степень сжатия и, соответственно, компрессия.

Степень сжатия таких машин находится примерно в пределах 20–23. Наиболее распространенное значение — 21. В автомобильной документации обычно указывается минимально допустимая компрессия дизельного двигателя — 18 кг/см², а также разброс между соседними цилиндрами 1 кг/см².

Отвечая на вопрос, какая компрессия должна быть в дизельном двигателе, можно сказать, что 18 кг/см² является наиболее часто упоминаемым в литературе минимально допустимым давлением.

Данные по конкретным двигателям следует искать в технической документации вашего автомобиля. При значительном падении компрессии дизельного мотора главной проблемой становится не снижение мощности или увеличение расхода топлива и масла, а холодный запуск. В бензиновых машинах поводом отправить мотор на капиталку при нормальных условиях служит расход масла, с которым невозможно мириться.

Технический прогресс, в частности, внедрение в системы управления топливоподачей электроники и компьютерных технологий, позволил использовать на автомобильном транспорте насос-форсунки, системы Common Rail. Впрыск топлива стал более тонко управляемым и разделенным, появилось понятие предвпрыска.

При этом на порядок возросло давление топлива, и появилась возможность сократить степень сжатия, необходимую для запуска двигателя. 16 — вполне привычная степень сжатия для современных машин с самовоспламенением горючего.

Новые дизельные двигатели работают плавнее и экономичнее, а также выделяют меньше вредных выбросов в атмосферу. Они стали значительно менее шумными, и характерная вибрация на рычаге переключения передач ушла в прошлое.

Как замеряется компрессия дизельного двигателя

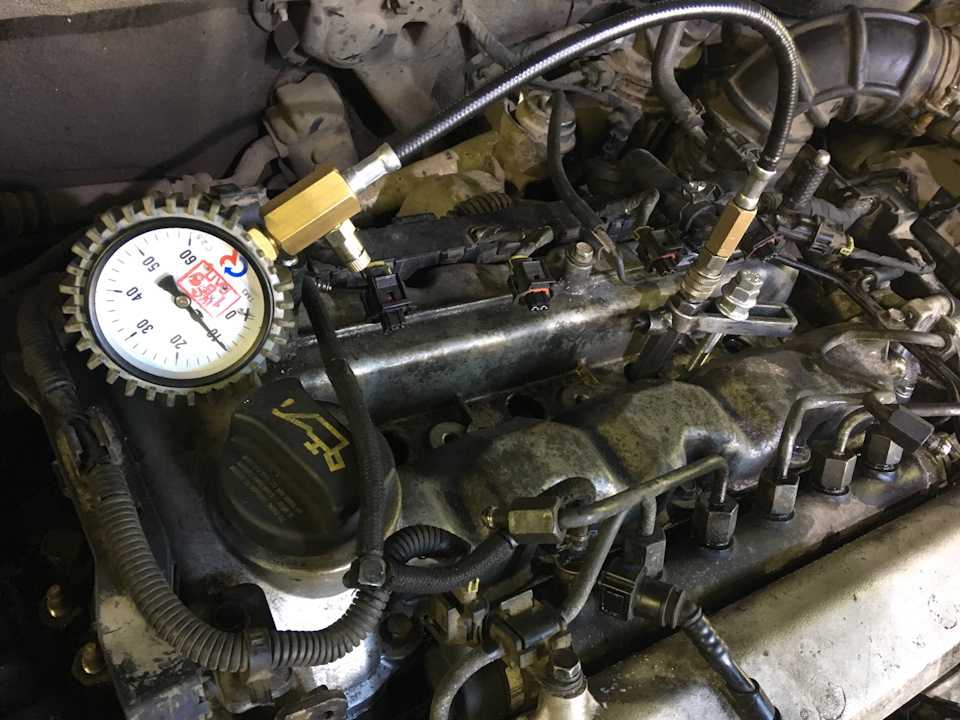

Замер компрессии дизельного двигателя производится компрессометром. Он отличается от аналогичного прибора для бензиновых машин. Поскольку компрессия дизеля может превышать 30 bar, манометр с запасом обычно используется со шкалой до 60 bar. Но главное отличие — в креплении к цилиндру.

Присоединительный конец прибора (обычно это окончание шланга) вворачивается в отверстие для форсунки или свечи накаливания. Невозвратный клапан позволяет зафиксировать максимальное показание. Он оборудован специальным рычагом, с помощью которого давление сбрасывается. Из-за высокого давления компрессометр невозможно удержать руками, как на бензиновом моторе, поэтому его и крепят на резьбе.

Измерение компрессии следует производить на прогретом двигателе. Чтобы обеспечить необходимые обороты коленчатого вала (примерно 250 об/мин.), мотор диагностируется с полностью заряженным аккумулятором, исправным стартером и со всеми вывернутыми форсунками или свечами.

Отверстие для присоединения прибора выбирается в зависимости от поставленной задачи, конструктивных особенностей силовой установки и наличия соответствующих переходников. При снятии форсунок свечи остаются на месте. Таким образом, включив зажигание можно заглянуть в камеры сгорания и увидеть, накалились ли свечи или нет. Снятые свечи проверяют отдельно подав на них правильное напряжение (это не обязательно 12В).

Измерить компрессию на дизельном двигателе можно и в одиночку, так как прибор надежно закреплен в отверстии. Установив компрессометр на определенный цилиндр нужно активировать стартер и прокрутить коленчатый вал до тех пор, пока давление не перестанет расти. Полученные показания сравниваются с нормативными, указанными в рабочей документации по конкретной модели. При неудовлетворительных результатах поиски утечки продолжаются.

Наведенная компрессия дизельного двигателя

Этот показатель еще называют масляная компрессия. Чтобы определить причастность поршневых колец к падению герметичности в цилиндрах двигателя, через отверстие форсунки на днище поршня наливают 50 мл моторного масла и снова замеряют компрессию

Если ее удалось поднять — значит, смазка перекрыла неплотности изношенных поршневых колец. Если результат практически не изменился, причину следует искать не в кольцах. Скорее всего, это клапаны ГРМ.

Особенности разборки и сборки системы

Перед демонтажем компонентов отключите аккумулятор и электромагнитный клапан подачи топлива. Далее разберите необходимые электрические соединения и заизолируйте свободные концы проводки.

Если свеча накаливания давно не снималась, прикипела и не поддается, используйте торцевую головку, вращая ее воротком с двух сторон.

Это нужно для того, чтобы она испытывала только напряжение вращения, но не излома. Иначе свечу можно сломать. Достать же потом обломок из головки блока цилиндров очень непросто. Дело может дойти до снятия ГБЦ. Такие случаи редки, но практикой подтверждаются.

При демонтаже форсунок необходимо сначала снять трубки высокого давления. Их нельзя разгибать. Снова придать им прежнюю форму — работа неблагодарная: система будет собираться с перекосами.

Пучок труб, так называемый «паук», соединен креплениями, которые трогать не нужно. Отсоединив штуцеры трубок от топливного насоса высокого давления (ТНВД) с одной стороны, и от форсунок — с другой снимают всю сборку.

Трубки и штуцеры насоса и форсунок необходимо закрыть от попадания пыли или грязи. Проникновение механических частиц в топливные магистрали может вызвать заклинивание игл распылителей с последующим ремонтом.

Следует уделить внимание и системе слива топлива — так называемой обратке. Гибкие шланги трескаются от старости и порой буквально разваливаются в руках при разборке. Стоит заранее запастись новым.

Такие шланги продаются на авторынках на отрез. Негерметичная обратка может вызвать попадание воздуха в топливную систему дизеля, которая к нему очень критична. На японских автомобилях обратка металлическая. Она сделана из тонких, ломких трубочек, соединяющих специальные шайбы. Конструкция имеет сложную и строгую геометрию, и одевается на форсунки целиком. Крепежные гайки при этом прикипают к ней намертво. Для разборки этой системы нужна квалификация. Ну и везение не помешает.

Сборка агрегата происходит в соответствии с руководством, необходимо строго соблюдать моменты затяжки.

Перед пуском рекомендуется прокачать топливо ручным топливоподкачивающим насосом. Штуцеры на форсунках не закручивают до конца. Мотор прокручивают стартером до тех пор, пока из трубок высокого давления не выйдет воздух и не проступит солярка. Тогда штуцеры можно закрутить на место. Этот метод удаления воздуха из системы особо актуален на старых машинах: их изношенные насосы не в силах протолкнуть воздушную пробку.

Как завести двигатель, если компрессия слишком низкая

Разово завести мотор можно при помощи масляной компрессии, но это уместно только при снятии форсунок. Каждый раз этим заниматься не стоит. Другое направление — повышение оборотов. Возможно, запуск произойдет с помощью мощного пускового устройства. Двигатель заведется при помощи буксировки.

Автоматика современных машин может не допустить такой вариант запуска — не открыть подачу топлива. На системах Common Rail оно не пойдет в форсунки, если давление горючего в рампе будет небольшим. В этом случае, как и при низкой компрессии, актуально применить средство типа «быстрый старт»: легко воспламеняющаяся аэрозоль направляется во всасывающий коллектор в момент пуска. Жидкостью следует пользоваться с предельной осторожностью, так как она вызывает детонацию топлива. Некоторые производители запрещают применение таких средств для своих агрегатов.

Холодному пуску поможет подогрев двигателя с помощью электрического или жидкотопливного подогревателя.

Увлекаться экстремальными способами пуска не стоит. Это отнимает много времени и сил, и ведет к дополнительным материальным затратам. Рано или поздно любой мотор приходится ремонтировать. Однако когда ремонт будет уже позади, дизель с хорошей компрессией порадует вас безотказным пуском даже в сильный мороз.

Как проверить компрессию в цилиндрах двигателя — бензин/дизель

Существует большое количество методов тестирования силового агрегата. Проверка компрессии в цилиндрах двигателя, занимает в этом перечне особое место. Она может рассказать о состоянии ДВС очень много, а вот как правильно мерить компрессию в двигателе — отдельный вопрос, который собственно, мы и будем обсуждать в теме детально.

• С какими целями проверяют компрессию
• Чем меряют компрессию ДВС
• В каких единицах измеряется компрессия ДВС
• Как измерить компрессию двигателя
• Сверка результатов с цифрами, указанными производителем авто
• Как замерить компрессию двигателя своими руками без спецприбора

Цели проверки компрессии

Хотите узнать сколько ваш движок проходит до капиталки? Вас беспокоят сторонние шумы в моторе, синяя копоть из выхлопной системы и нестабильное поведение мотора на холостых? Делайте проверку компрессии — это сэкономит вам время и деньги. Подобные мероприятия выявят понижение давления в цилиндрах из-за выработки колец, клапанов, самих цилиндров, а также по причине проблем с ГБЦ. При этом не придётся делать полную разборку ДВС. Также проверка компрессии актуальна при приобретении подержанного транспортного средства, так как данный параметр может поведать о кондициях б/у авто.

Чем меряют компрессию в двигателе

Прибор для проверки компрессии в движке называется компрессометр. Данный измерительный прибор устроен довольно просто: манометр, клапан обратного действия, шланг с набором насадок. А фиксируют его для замеров в колодцах свечей зажигания. Измеритель оборудован обратным клапаном по той причине, чтобы при проворачивании коленвала не было сброса давления.

Разновидности компрессометра

Всего их три: одни предназначаются для бензиновых двигателей, другие для дизелей, а кроме того, имеют место и универсальные приспособления. Они в некоторой степени отличаются друг от друга, но в любом случае каждое из этих измерительных приспособлений можно использовать дома.

Устройство и принцип работы компрессометра

Манометр соединён с клапаном обратного действия и штуцером посредством резинового шланга. Когда коленвал прокручивается, в шланг нагнетается давление и оно будет возрастать до того уровня, пока не станет идентичным давлению в цилиндре. Данное значение как раз и будет демонстрировать наш компрессометр.

Для бензиновых ДВС применяются прижимные разновидности, оборудованные специальным резиновым шлангом. Девайс универсален, однако, при его применении вам понадобится напарник.

В помощнике отпадает необходимость в том случае, когда используется резьбовой наконечник. Для диагностики его вкручивают в колодцы СЗ либо в отверстия форсунок.

Универсальными компрессометрами измеряется давление в дизелях. Девайсы иностранного производства комплектуются набором переходничков, что позволяет осуществлять тесты на машинах любых марок.

В чём измеряется компрессия в двигателе

Компрессия измеряется в атмосферах, кг/см2 либо БАРах.

Как измерить компрессию в цилиндрах

После замеров давления нужно сравнить данные с теми, которые изложены в инструкции к транспортному средству. Завод-производитель там прописывает, какое значение давления должно быть у мотора их машины. Для осуществления подобной диагностики вам не понадобятся специфические навыки. Нужно знать, как осуществлять проверку компрессии правильными методами, для выявления достоверного значения компрессии двигателя. Вдобавок получить результаты теста это только полдела, предстоит ещё разобраться в значении полученных цифр.

Для отечественных авто эксперты рекомендуют производить измерения компрессии через каждые 3000-5000 км пробега, а для иномарок, диагностика проводится через 10000-20000 км.

Порядок замера компрессии

Замер компрессии в цилиндрах двигателя начинается с подготовительного этапа.

1. Перед тем как замерить компрессию в двигателе самому, первым делом следует выкрутить СЗ. Сделать это нужно до прогрева силового агрегата. Деликатно извлекаем каждую СЗ и смазываем противозадирным средством резьбу, затем устанавливаем все элементы на свои места, воспользовавшись при этом динамометрическим ключом. С каким усилием производить затяжку? Эти сведения прописаны в руководстве по эксплуатации транспортного средства. Данное мероприятие ускорит извлечение свечей походу дальнейших замеров.

2. Перед тестами проверьте батарею — она должна быть заряжена до предела. Если АКБ выдохнется, когда вы, к примеру, будете диагностировать пару последних цилиндров, на правдивость результатов не рассчитывайте.

3. Подготовьте измерительный прибор, подходящий конкретно для вашего ДВС.

4. Компрессию проверяют на холодную или на горячую? Перед замерочными мероприятиями ДВС прогревают в результате чего, поршни и клапана наберут свои рабочие кондиции.

5. Глушим движок и поднимаем капот.

6. Открываем дроссельную заслонку и фиксируем её чем-либо в этом положении — во время проведения испытаний мотор должен получать нормальное количество воздуха.

7. Отключаем систему впрыска и топливной насос, чтобы нейтрализовать подачу горючего.

8. Заводим машину и ждём пока движок спалит всё горючее, оставшееся в топливных магистралях, а затем заглохнет.

9. Найдите самый близкорасположенный к фронтальной части мотора провод свечи. Отсоедините его, а затем обозначьте его как-нибудь, чтобы точно знать, какую из свечей он запитывает. Выполняем данный манёвр на всех остальных свечах.

10. Выкрутите все свечи зажигания — это позволит силовому агрегату с лёгкостью вращаться во время тестовых процедур, что обеспечит наиболее точные замеры.

11. Нейтрализуем систему зажигания — отсоединяем центральный провод либо электроразъём от катушки.

12. Подсоединяем измерительный прибор к первому цилиндру посредством колодца СЗ.

Далее, переходим непосредственно к измерению компрессии бензинового двигателя:

1. Попросите напарника прокрутить коленвал посредством поворота ключа в замке зажигания. Взгляните на манометр и вы заметите, как после нескольких оборотов параметр достигнет пиковой точки.

2. Зафиксируйте значение, на котором замерла стрелка манометра.

3. Запишите соответствующую цифру и сбросьте давление на компрессометре клапаном обратного действия. Стрелка измерителя должна упасть на ноль. Отсоедините устройство от уже проверенного цилиндра и переставьте его на следующего испытуемого.

4. Выполняем описанный алгоритм для каждого последующего цилиндра.

5. Затем, нам предстоит сравнивать полученные результаты со значениями, которые нужно отыскать в руководстве по эксплуатации транспортного средства.

Как измерить компрессию в дизельном двигателе

Проверка компрессии на дизеле в некоторой степени разнится с таковой на бензиновом ДВС. Замер компрессии дизельного двигателя осуществляется в несколько основных этапов, однако, сперва нужно уделить внимание некоторым нюансам замера компрессии на дизеле:

1. Все замеры делаются только на прогретом до нужной степени моторе — это примерно 70-90 градусов.

2. Нужно отключить бензонасос либо форсунки — наша цель нейтрализовать подачу горючего.

3. Требуется вывернуть все свечи накаливания либо форсунки, в зависимости от модели дизеля, так вы облегчите ход во время прокручивания коленвала стартером.

4. Заряд батареи должен быть 100-процентным, а стартер не должен подавать никаких признаков неисправности.

Алгоритм самой проверки следующий:

1. Подсоединяем к первому цилиндру прибор, вкрутить его в соответствующее отверстие проблем не составит.

2. Даём указания напарнику крутить стартер пока стрелка манометра не застынет на какой-то цифре. Когда это случится, замер компрессии в конкретном цилиндре можно считать завершённым. Фиксируем результат для сверки. Повторяем описанные действия для всего дизельного силового агрегата.

3. После окончания диагностической процедуры и фиксации результатов для сверки, устанавливаем все свечи либо форсунки, в зависимости от того, что было снято, на свои места. Подключаем обратно топливоподачу. Нюансы

Если компрессия дизеля опустилась ниже отметки 17 бар, завести мотор будет довольно проблематично. Кроме того, показатель давления зависит от количества смазочного материала, находящегося на стенках цилиндров, придётся выждать пока масло стечёт в картер.

Дизельная компрессия намного превышает таковую у бензиновых собратьев. Всё из-за того, что у дизеля степень сжатия доходит до 18-24 единиц.

Компрессометр для дизеля имеет более длинную шкалу, а также набор специальных насадок, дабы не возникло проблем с подсоединением к разным модификациям дизельных двигателей.

Сверка полученных результатов

1. Показатель бензинового ДВС находящего в нормальном рабочем состоянии, как правило 12-15 бар. Но здесь всё сугубо индивидуально и в любом случае вам придётся углубиться в технические подробности силового агрегата, установленного на вашем транспортном средстве. Разброс показателей между секциями не должен быть больше 1-1,5 бар.

2. На адекватно работающем дизеле, норма давления — 25-35 бар, а разница данных между горшками не должна превосходить десять процентов.

3. Если параметр имеет повышенное значение, то, как правило, это обусловлено присутствием нагара в недрах цилиндра.

4.Если же, наоборот, компрессия занижена в 1-м либо нескольких цилиндрах, то самыми распространёнными причинами могут быть такие обстоятельства:

• треснул блок двигателя либо ГБЦ;
• неисправность седла клапана или дефект самого клапана;
• износились цилиндры либо кольца;
• проблемы с ГРМ.

5. При разбросе в 10-15% между показателями двух и более цилиндров, можно рассчитывать на износ деталей: клапанов, колец, а также самого цилиндра.

6. Пониженная компрессия в 2-х соседних цилиндрах вполне может оповещать о пробое прокладки ГБЦ между этими цилиндрами.

7. Низкое значение давления во всех цилиндрах, как правило, свидетельствует об износе ГРМ-цепи либо растянутом ремне. Кроме того, могут быть изношены кольца либо цилиндры.

Как проверить компрессию без компрессометра

Как производить замеры посредством спецприбора мы разобрались, а вот как померить компрессию без компрессометра? Ведь этот измеритель хоть и выдаёт самые точные результаты, всё же не является единственным способом диагностики. Методы народных умельцев не отличаются точностью и надёжностью, они уместны, как правило, только в тех ситуациях, когда давление в 1-м либо нескольких горшках пропало полностью.

Есть парочка простейших методов проверки компрессии без компрессометра:

На слух
Когда стартер вращает коленвал, имеет место специфическое звучание при выполнении тактов сжатия. Когда этого не наблюдается, то в какой-то из камер сгорания компрессия пропала.

Установка заглушки
Выкручиваем СЗ и запихиваем в отверстие плотный тканевый материал. Если давление нормальное, то при вращении коленвала раздастся хлопок, а ваша затычка просто вылетит наружу. Если же уровень компрессии оставляет желать лучшего, наша тканевая пробка так и останется не тронутой.

Как правильно проверить компрессию в двигателе: видео в помощь

Для более полного понимания ситуации предлагаю просмотреть видео замера компрессии:

В этой теме мы с вами разобрались, как мерить компрессию в двигателе. Это, безусловно, выгодный метод проверки состояния рабочих элементов ДВС, ведь при этом вам не понадобится разбирать силовой агрегат, что сэкономит время, и сбережёт деньги. Главное, делать всё правильно, по чёткому алгоритму и тогда достоверный результат диагностики не заставит себя долго ждать. Вам только остаётся принимать решение о том, что делать дальше, если признаки неисправностей в двигателе всё-таки имеют место.

Источник

Относительная компрессия — дизель

Продукты, подходящие для этого управляемого теста*

Целью этого теста является сравнение состояния цилиндров двигателя путем наблюдения за электрическим током, потребляемым стартерным двигателем во время запуска двигателя.

Как выполнить тест

Просмотрите рекомендации по подключению.

1. Отключить впрыск топлива автомобиля.
2. Подсоедините зажим высокого усилителя к PicoScope Channel A.
3. Выберите самый высокий диапазон и обнулите зажим.
4. Подсоедините зажим к положительному или отрицательному проводу аккумуляторной батареи.
5. Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и настроен на захват вашего сигнала.
6. Запуск прицела.
7. Запустите двигатель примерно на 5 с, чтобы зафиксировать форму сигнала.
8. Используйте инструменты Waveform Buffer, Zoom и Measurements для изучения формы сигнала.

Примечания

Ориентация зажима относительно провода определяет, имеет ли он положительный или отрицательный выход. Если форма сигнала не отображается на экране или кажется перевернутой, попробуйте изменить ориентацию зажима на противоположную.

Пример сигнала

Примечания к форме волны

Эта заведомо исправная форма волны имеет следующие характеристики:

• Начальный высокий ток цепи, около 700 А, в начале запуска.
• Ток падает и стабилизируется, образуя равномерно повторяющуюся пилообразную форму, по мере того как двигатель продолжает прокручиваться.
• Пилообразные впадины составляют около 190 А, пики около 315 А, повторяющихся аномалий нет.

Библиотека сигналов

Перейдите к строке раскрывающегося меню в левом нижнем углу окна Библиотеки сигналов и выберите Относительный ток сжатия .

Дальнейшее руководство

В тесте используется следующее свойство стартера постоянного тока для обеспечения удобного, неинвазивного сравнения компрессии в цилиндрах двигателя:

При фиксированном напряжении питания ток, потребляемый пусковым двигателем постоянного тока, пропорционален нагрузке на двигатель; при увеличении нагрузки ток увеличивается.

Во время запуска двигателя нагрузка на стартер и ток увеличиваются по мере того, как каждый поршень проходит такт сжатия. Таким образом, непрерывное измерение тока стартера показывает относительную степень сжатия в цилиндрах по мере того, как они проходят цикл в порядке их запуска.

В идеале компрессия в цилиндре и соответствующий потребляемый ток должны быть равны. На самом деле будут небольшие отклонения. Любой повторяющийся низкий пик на осциллограмме указывает на цилиндр с низкой компрессией и служит основанием для дальнейшего исследования.

Проблемы, связанные с компрессией, могут вызвать плохую работу, пропуски зажигания и симптомы, связанные с выбросами. Типичными неисправностями, вызывающими проблемы с компрессией, являются:

• Неисправности фаз газораспределения или уплотнения впускных или выпускных клапанов;
• Неисправности поршня, отверстия и/или компрессионного кольца;
• Засорен воздушный фильтр или воздухозаборник;
• Засорен выхлоп;
• Неисправности турбины;
• Промывка канала цилиндра; или
• Проблемы со смазкой двигателя.

Проверка давления в цилиндрах может использоваться для подтверждения проблем с компрессией при запуске двигателя или в условиях работы.

GT005-EN

Отказ от ответственности
Этот раздел справки может быть изменен без уведомления. Информация внутри тщательно проверяется и считается достоверной. Эта информация является примером наших исследований и выводов и не является окончательной процедурой. Pico Technology не несет ответственности за неточности. Каждое транспортное средство может быть разным и требует уникального теста настройки.

Помогите нам улучшить наши тесты

Мы знаем, что наши пользователи PicoScope умны и креативны, и мы будем рады получить ваши идеи по улучшению этого теста. Нажмите Добавить комментарий кнопка, чтобы оставить свой отзыв.

3 комментария | Добавить комментарий

Morris
09 сентября 2022

Еще хотелось бы узнать возможна ли относительность цилиндров для дизельных двигателей. В моем случае камминс 5.9 12 клапанный. Гармонический балансир имеет 2 выемки для датчика кривошипа. Может быть, закрыть метку 180 от ВМТ и настроить порядок стрельбы в программе?

Сэм
02 сентября 2022

При отключенной системе впрыска что можно использовать в качестве второго канала для записи сигнала от одного цилиндра (например, ток форсунки — но это невозможно), чтобы определить, в каком цилиндре низкая компрессия один (есть ли фаулит цилиндр).

Луис
01 апреля 2019

Где найти библиотеку датчиков? Я хочу настроить токовые клещи, у меня есть 2000 А, чтобы сделать тест, и я не знаю, как это сделать.

Комплект для проверки компрессии всех дизельных двигателей 61x и некоторых моделей 60x с руководством по тестированию | Комплекты MercedesSource Продукт

Магазин > Продукты двигателя > Комплекты Mercedes Source

ПРИМЕНЕНИЕ: Для 190D 200D 220D 240D 300D 300CD 300TD 300SD 300SDL. Также 350SD 350SDL 190D 2,5 300D 2,5 с условиями***

Для использования на всех*** дизельных двигателях Mercedes с 1959 по 1993 год. НО ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, НА МОДЕЛИ ПОСЛЕДНИХ ДЕЙСТВУЮТ НЕКОТОРЫЕ ОГРАНИЧЕНИЯ. Проверка компрессии на шасси 110, 115, 116, 123, 126, 201, 124 и 140. Почти ВСЕ модели до 1987 года можно проверить через отверстие топливной форсунки.

Комплект для проверки компрессии всех дизельных двигателей 61x и некоторых моделей 60x с руководством по тестированию

89,50 $

Артикул:

DSL-COMDCTK

Информация о продукте

****** Для моделей 1988 до 1993 года с более новыми топливными форсунками с резьбой 22 x 1,5 мм, вам придется проводить тест на компрессию с помощью этого тестера ТОЛЬКО через отверстия для свечей накаливания (требуется снятие впускного коллектора).

Вот прибор для проверки компрессии, о котором вы всегда мечтали, по оптимальной цене. Он имеет правильные адаптеры для измерения компрессии либо через порт форсунки, либо через отверстие свечи накаливания на соответствующих дизельных двигателях Mercedes. Вам, наверное, интересно, для чего нужны все остальные адаптеры? Он также включает адаптеры для некоторых старых автомобилей VW, Toyota, Peugeot, Isuzu и т. д. Этот комплект продается компанией US General и производится в Китае. Пусть вас это не пугает, так как большинство инструментов теперь производятся в Китае, даже если вы покупаете их у производителей США. Если вы хотите Snap-On или Matco, вам придется заплатить цену. Это очень хорошо сделанный агрегат. Я был впечатлен, когда впервые увидел его, и я думаю, что вы тоже будете. бэкинсток

БЕСПЛАТНОЕ РУКОВОДСТВО В КОМПЛЕКТЕ: Наше новое руководство по проверке компрессии дизельного двигателя бесплатно предоставляется при покупке тестера. Нет необходимости заказывать это отдельно.

Измерить компрессию несложно, и это НЕОБХОДИМО СДЕЛАТЬ, прежде чем приобретать старый дизель. Каждый раз, когда вы устраняете проблемы с плохим запуском, неровной работой, потерей мощности, вы должны начать с проверки компрессии, чтобы исключить возможность внутренней проблемы двигателя.

ПРЕДУПРЕЖДЕНИЕ: Всегда выполняйте регулировку клапана до 1985 дизельных двигателей перед проверкой компрессии. Невыполнение этого требования может привести к ложным показаниям.

ВАЖНАЯ ИНФОРМАЦИЯ: Шланг тестера компрессора подсоединяется к фитингу адаптера форсунки, показанному здесь на моделях до 1987 года. Шланг присоединяется с помощью соединительного фитинга, аналогичного воздушному шлангу.

ВАЖНОЕ ЗАМЕЧАНИЕ ПРОЧТИТЕ : Мы удаляем некоторые фитинги из корпуса. Это фитинги, которые не подходят для дизельных двигателей Mercedes или представляют собой несколько одинаковых фитингов, которые вы бы не использовали. Это предотвратит путаницу в отношении того, что вы должны использовать при проверке компрессии вашего двигателя.
