Колодка диагностики ваз 2109: Расположение разъема OBD

ВАЗ 21099 — распиновка диагностического разъема, местоположение

При наличии некоторого опыта поиск неисправности в системе инжекторного двигателя авто можно осуществлять «вручную», то есть при помощи мультиметра и на основании собственных наблюдений за поведением мотора.

Но выполнение этой задачи значительно облегчается поиском неисправностей и ошибок в памяти ЭБУ (контроллера), для чего на автомобилях, в том числе и на ВАЗ 21099, устанавливается разъём для диагностики.

Крепится он к низу полки под бардачком, рядом с дополнительным блоком реле и предохранителей:

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

  • А – «масса»;
  • В — L-линия диагностики;
  • D – СО-потенциометр;
  • G – управление бензонасосом;
  • H — +12В питание;
  • M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

  • при выключенном зажигании соедините перемычкой выводы А и В;
  • включите зажигание, не запуская двигатель;
  • лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
  • завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Разъём OBD 2

OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, — в общем, практически всё, что связано с диагностикой.

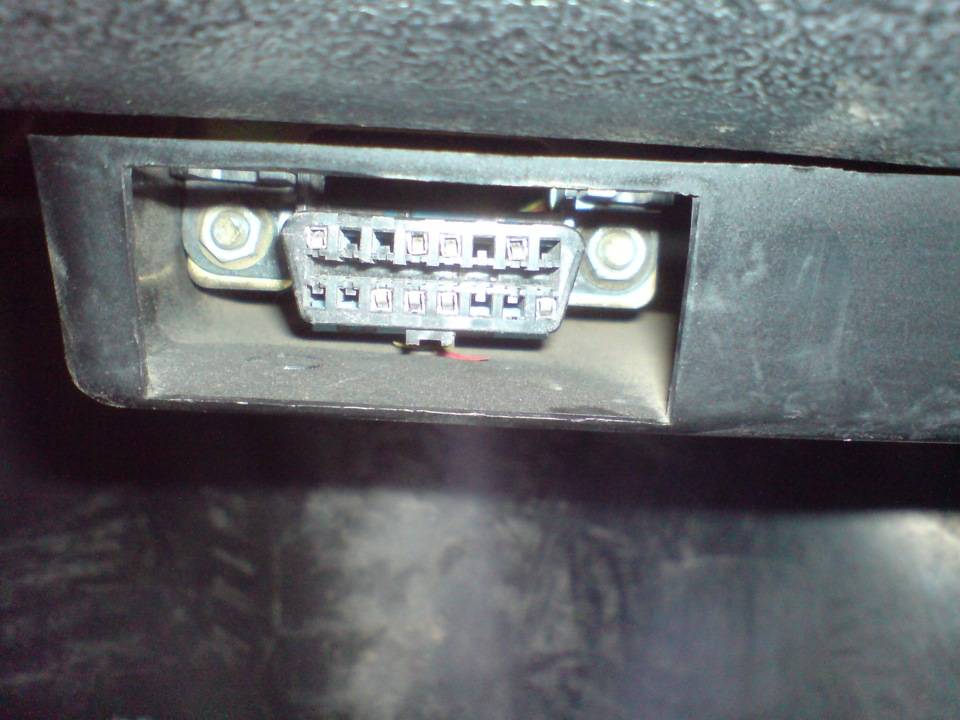

На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

  • перепрошить китайский сканер;
  • приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:

Диагностический разъем в автомобилях Lada

Диагностические разъемы Лада — внешний вид, расположение, назначение выводов

Внешний вид

Краткое описание

Марки и года

1

12-ти контактный прямоугольный разъем

все инжекторные модели, кроме части моделей после 2002 г. , имеющих OBD-II разъем

2


16-ти контактный разъем OBD-II

часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Назначение выводов диагностического разъема

Вывод



Назначение

A



Масса

B



L-линия диагностики (не всегда разведена)

D



СО-потенциометр (не всегда разведена)

G



Управление бензонасосом

H



Питание +12В (не всегда разведена)

M



K-линия диагностики

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид


Примеры расположения разъема на отдельных моделях автомобилей ВАЗ

ВАЗ 2106i (после 2003 г. включительно)

Расположение: под бардачком. Для доступа к разъему открутить снизу пластиковый щиток

ВАЗ 21099i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)

ВАЗ 2115 (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2108i (после 1998 г. включительно)

Расположение: внизу центральной консоли (на торпеде нового типа)

ВАЗ 2112 (после 2000 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2111 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

ВАЗ 2110 (после 1998 г. включительно)

Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально

Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7,Январь-7.2

Назначение выводов диагностического разъема

Вывод



Назначение

2



J1850 Шина +

4



Заземление кузова

5



Сигнальное заземление

6



Линия CAN-High, J-2284

7



К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

10



J1850 Шина-

14



Линия CAN-Low, J-2284

15



L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16



Питание +12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид
