Хотя двигатели Cummins, которыми сегодня комплектуются автомобили марки «Камаз», отличаются высокой надежностью и большим моторесурсом, им непременно требуется регулярное техобслуживание.
Первыми признаками, которые могут свидетельствовать о необходимости проведения регулировки, являются посторонние металлические стуки, появившиеся в подкапотном пространстве, повышение «аппетита» силовой установки, или снижение ее мощности. Если проигнорировать эти симптомы и своевременно не отрегулировать клапаны, то дальнейшая эксплуатация мотора способна вызвать каскад новых поломок в ДВС.
Причины разбалансировки клапанов
Важно понимать, что регулировка зазоров на клапанах будет бесполезным занятием, если не устранена изначальная причина проблемы. К числу технических причин относятся поломки, связанные с некачественным или несвоевременным обслуживанием:
- неверно выставленные зазоры клапанов или неверная очередность затягивания болтов на головке цилиндра во время предыдущего обслуживания двигателя;
- физический износ или поломка элементов ГРМ;
- использование некачественной охлаждающей жидкости, вызвавшее перегрев двигателя;
- испорченный воздушный фильтр, пропускающий в цилиндры вместе с воздухом еще и грязь;
- использование загрязненного или некачественного моторного масла, в том числе по причине несвоевременной замены маслофильтра или самого масла;
- частичное несгорание топлива вследствие других поломок или низкого качества самого топлива.
К числу эксплуатационных причин относится перегрев силовой установки, чрезмерно долгая работа в режиме повышенных оборотов, злоупотребление эфиром при зимнем пуске двигателя.
Порядок выполнения регулировки
В первую очередь следует предупредить, что все работы по обслуживанию клапанов производятся исключительно на остывшем двигателе, то есть когда температура жидкого охладителя не превышает 60 градусов.
Чтобы добраться до клапанов, нужно демонтировать крышку двигателя и прокладку под ним. Следующая задача — провернуть коленчатый вал так, чтобы поршень на первом цилиндре оказался в своей верхней мертвой точке. Когда коленвал окажется в правильном положении, приступайте к замерам зазоров на следующих клапанах:
- в 4-цилиндровых моторах — 1И, 1Е, 2И и 3Е,
- в 6-цилиндровых — 1И, 1Е, 2И, 3Е, 4И и 5Е.
Обозначения: И — впускной клапан, Е — выпускной.

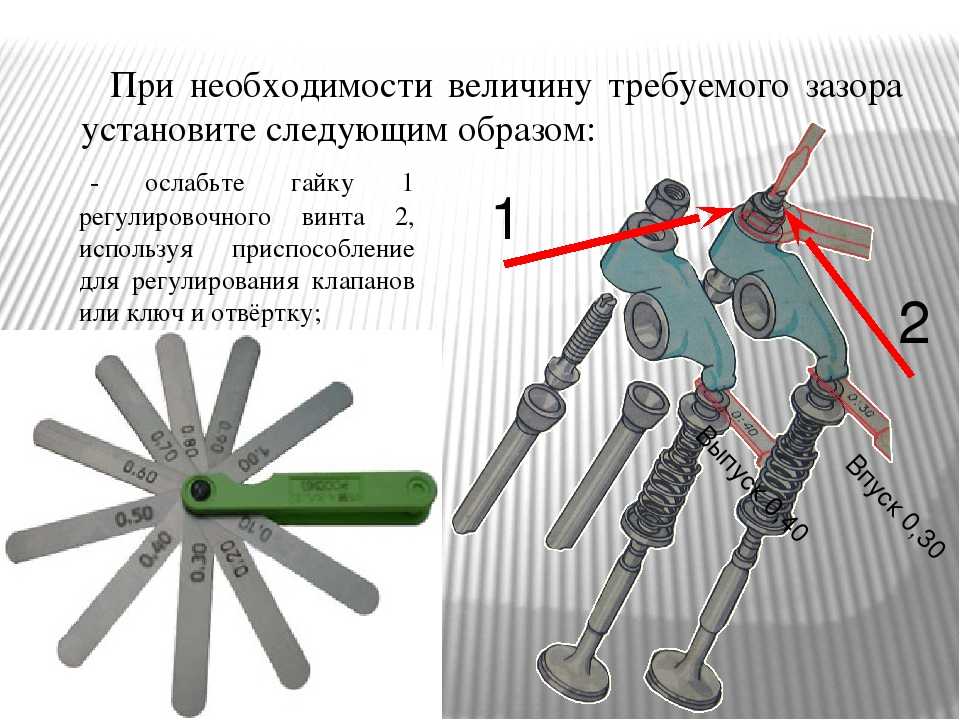

На впускных клапанах минимальное значение зазора должно составлять 0,152 мм, максимальное — 0,381 мм.

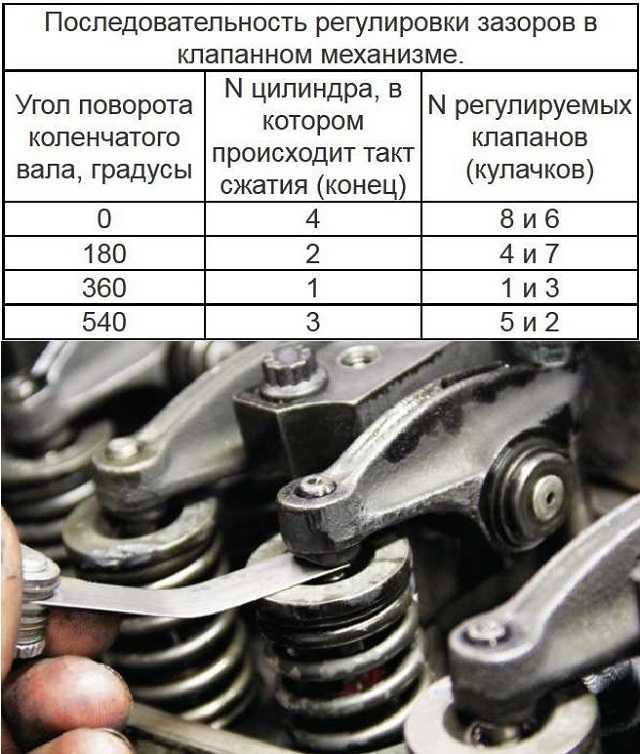

Правильность зазора легко определить с помощью измерительного щупа, который должен входить между крейцкопфом и гнездом коромысла с некоторым усилием. Для регулировки зазора следует ослабить контргайку и откорректировать его. Оптимальными значениями считаются 0,254 мм на впускном клапане, и 0,508 мм на выпускном.
Выставив зазор заново, затяните контргайку и непременно еще раз используйте измерительный щуп, дабы убедиться в правильности выставленного зазора.
Отрегулировав клапана с указанными выше номерами, проверните коленвал на 360° и замерьте зазоры на остальных клапанах. Когда все клапаны будут отрегулированы, нужно вернуть обратно прокладку и крышку двигателя. При этом, возможно, придется использовать новую прокладку, если старая потрескалась или деформировалась.
Все для ремонта двигателя
В наличии комплектующие для всех моторов Cummins, Caterpillar, Perkins.
Представлены оригинальные и аналоговые запчасти. Подобрать необходимую деталь не составит труда.
Огромное количество фильтров
Предлагаются воздушные, топливные и масляные фильтры брендов Cummins, Fleetguard, Donaldson, Baldwin, Sakura. Изделия обладают прекрасной адсорбцией.
Качественные масла
В продаже оригинальные моторные масла компании Valvoline, дочернего подразделения Cummins Inc.
Регулировка клапанов Камаз Камминз | автомеханик.ру
Регулировка клапанов на двигателе Камаз марки Камминз производится в два оборота коленчатого вала. Для того чтобы начать регулировку клапанов необходимо определить положение первого цилиндра в ВМТ такта сжатия. Первый цилиндр расположен от радиатора.
Содержание статьи:
- 1 Порядок работы цилиндров двигателя Камаз Камминз
- 2 Установка поршня первого цилиндра в ВМТ
- 3 Порядок регулировки клапанов Камаз Камминз
- 4 Зазоры клапанов Камаз Камминз
- 5 Интервал регулировки клапанов на двигателе Камаз Камминз
Порядок работы цилиндров двигателя Камаз Камминз
Следующий:
Но при данном способе регулировке клапанов порядок работы цилиндров знать не обязательно.
Установка поршня первого цилиндра в ВМТ
Проворачивая двигатель можно наблюдать как коромысла надавливают на клапана. И как клапана открываются и закрываются. Необходимо проворачивать двигатель до тех пор пока клапана первого цилиндра, Впускной и выпускной будут закрыты при проворачивании коленчатого вала. Поршень движется вверх, а коромысла неподвижны. В момент когда коромысла перестали двигаться необходимо метку расположенную на шкиве установить вертикально вверх. Или если смотреть в торец шкива на 12 часов.
Метка обозначена буквами TDС. И выглядит подобным образом.
Если вы обратите внимание на движение клапанов шестого цилиндра. Поршень шестого цилиндра так же как и первого становится в верхнюю мертвую точку
Можно видеть, что при движении поршня шестого цилиндра к ВМТ выпускные клапана будут закрываться. Впускные находятся в закрытом неподвижном состоянии. Если все именно так. Поршень первого цилиндра находится в такте сжатия. А поршень шестого в такте выброса отработанных газов.
После установки метки на 12 часов можно начинать регулировать клапана.
Порядок регулировки клапанов Камаз Камминз
Регулируем зазоры клапанов на коромыслах по счету от радиатора.
В установленном нами положении поршня первого цилиндра регулируются зазоры между клапанами и коромыслами по порядку 1,2,3,6,7,10
После того как клапана отрегулированы проворачивается коленчатый вал на один оборот 360 градусов. Необходимо убедиться в том что метка TDС снова встала на 12 часов.
В этом положении поршень шестого цилиндра встал в ВМТ такт сжатия. А в первом завершился такт выпуска отработанных газов.
В этом положении регулируются зазоры между клапанами и коромыслами по порядку 4,5,8,9,11,12
Зазоры клапанов Камаз Камминз
На каждом цилиндре установлены 4 клапана 2 впускных и два выпускных. Пары клапанов соединены между собой перемычкой. Щуп необходимо устанавливать между коромыслом и перемычкой.
Зазор впускных клапанов составляет 0,25 мм
Зазор выпускных клапанов составляет 0,5 мм
Подобный метод регулировки применим для всех рядных шестицилиндровых двигателей.
Различие может быть в порядке регулировки. Который зависит от конструктивных особенностей распредвала. Способ простой и удобный.
Интервал регулировки клапанов на двигателе Камаз Камминз
Регулировка клапанов на двигателе Камаз Камминз производится каждые 240 000 тысяч километров. Но в случае появления стука в клапанов регулировку желательно производить, не дожидаясь оптимального пробега.
Камазы работают в сложных условиях. Бездорожье, перегруз, низкое качество топлива. Все это может вызвать перегрев и детонацию двигателя. Соответственно выход из оптимальных режимов работы допустимых для двигателя. Вызывает повышенный износ седел клапанов, коромысел, эксцентриков распредвала. Поэтому лишний раз отрегулировать клапана никогда не рано.
Как отрегулировать зазоры клапанов на мотоцикле
Зазоры клапанов важны, но их выполнение у дилера может стоить очень дорого; это одна из основных причин, по которой многие велосипеды продаются.
Но игнорируйте их на свой страх и риск, так как со временем ваш двигатель может быть серьезно поврежден.
До того, как я купил свой Kawasaki ZX-6R 1999 года, я никогда не проверял зазоры на чем-то, что не имело винта и контргайки, но теперь я понял, насколько это просто…
Этот маленький металлический диск выглядит таким незначительным, но он жизненно важен для поддержания работоспособности двигателя
Что такое клапанные зазоры?
Зазоры клапанов мотоциклетных и автомобильных двигателей фактически относятся к зазору между верхней частью штока клапана и кулачком, который его приводит в действие.
Впускные клапаны двигателя открываются, пропуская воздух и топливо в цилиндр, а выпускные клапаны выпускают сгоревшие газы. Излишне говорить, что внутри двигателя становится жарко, поэтому, когда клапаны закрываются, они закрываются на закаленное «седло», которое действует как радиатор. Если клапаны не полностью закрыты в момент воспламенения и расширения горючих газов, толкающих поршень вниз, клапаны будут повреждены, а газы высокого давления могут нанести серьезный и непоправимый ущерб клапанам, седлам и другие детали внутри двигателя.
Почему важно иметь зазор в клапанных зазорах?
Если бы зазор клапана был установлен на ноль, клапан теоретически мог бы быть настроен на полное закрытие, но по мере прогрева двигателя детали расширяются; без зазора клапан не закрывался бы полностью. Вот почему зазоры клапанов НЕОБХОДИМО проверять на холодном двигателе.
Как узнать, что зазоры клапанов нуждаются в регулировке?
Неправильный зазор клапанов приведет к плохой работе и, в конечном итоге, к серьезному повреждению вашего велосипеда. Вы найдете множество сообщений на форумах и в Facebook от людей, утверждающих, что они не беспокоились и что их велосипеды в порядке, но ущерб будет прогрессировать.
У моего ZX-6R не было тяжелой жизни, но после чуть более 18 000 миль выпускные клапаны были очень тугими. Лично я всегда искал доказательства того, что зазоры были правильно обработаны по графику при покупке любого подержанного мотоцикла; это признак заботливого владельца и придает дополнительную уверенность в том, что двигатель прослужит долго.
Прокладки не обязательно должны быть дорогими, но их получение требует времени
Какие детали мне нужны?
Если вам повезет, когда вы проверите зазоры клапанов, вы обнаружите, что они не нуждаются в регулировке. Выпускные клапаны, скорее всего, не работают, но есть некоторый допуск; на моем ZX-6R G2, например, впускные клапаны должны иметь зазор от 0,11 до 0,19 мм, а выпускные клапаны должны иметь зазор от 0,22 до 0,31 мм.
Однако есть вероятность, что по крайней мере один из зазоров нужно будет отрегулировать. Здесь мы сосредоточимся на зазорах ковша и прокладок, поскольку они наиболее распространены на современных мотоциклах, поэтому вам нужно будет купить несколько прокладок. Проблема в том, что вы не узнаете, какие из них, пока не измерите их, поэтому ожидайте, что ваш велосипед не будет использоваться на дороге в течение нескольких дней, если они не будут в наличии у вашего местного дилера.
Я получил свой от Wemoto, где для этого мотоцикла они стоят от 2,20 до 4,85 фунтов стерлингов каждый — если бы вы купили их в Kawasaki, они стоили бы 9,50 фунтов стерлингов каждый.
Вам также, вероятно, понадобятся некоторые прокладки — на моем ZX-6R необходимо снять крышку приемной катушки, чтобы установить положение кривошипа; сменная прокладка от Wemoto стоит 3,42 фунта стерлингов и является оригинальной деталью Kawasaki.
В руководстве Haynes сказано, что следует заменить четыре уплотнительных кольца, которые герметизируют держатель распределительного вала относительно головки блока цилиндров; поскольку масло просачивалось в отверстия для свечей зажигания, я заменил их по цене 1,75 фунта стерлингов каждая, вместе с четырьмя крышками подшипников с прокладками, которые находятся наверху держателя распределительного вала, по 5,17 фунтов стерлингов каждая. Уплотнительное кольцо натяжителя цепи распредвала также следует заменить за 1,86 фунта стерлингов. Этот мотоцикл простоял почти десять лет, поэтому неудивительно, что некоторые уплотнения вышли из строя.
Если какие-либо прокладки нуждаются в замене, вам понадобится свежее моторное масло для их смазки, но, скорее всего, вам все равно придется выполнять полное обслуживание, поэтому оно должно быть у вас под рукой.
Какие инструменты мне нужны?
Эта статья не предназначена для того, чтобы охватить все, что вам нужно для регулировки зазоров клапанов на любом мотоцикле. Я основываюсь на своем Kawasaki ZX-6R 1999 года, но у вашего мотоцикла будут свои уникальные потребности, поэтому я настоятельно рекомендую сначала купить руководство по ремонту Haynes. Я надеюсь, что это придаст вам уверенности в том, что вы сможете взяться за работу самостоятельно, но только с руководством по ремонту, специально предназначенным для вашей машины, у вас будет правильная процедура. Помните, что участники программы Bennetts Rewards могут сэкономить 40% на руководствах Haynes в Bennetts Rewards. Вам также понадобится следующее…
- Общие инструменты для разборки велосипеда
- Щуп
- Микрометр
- Динамометрический ключ
- Защитные перчатки
Убедитесь, что ваш щуп соответствует размерам, которые вам нужно измерить с шагом 0,01 мм.
Мне пришлось купить себе новый, но он стоил всего 3,99 фунта стерлингов (и, будучи участником программы Bennetts Rewards, я экономлю 10% на каждой покупке). в Хэлфордсе).
Вам действительно понадобится динамометрический ключ, если необходимо заменить прокладки, так как держатель распределительного вала очень тонкий, и вам также понадобится микрометр для измерения толщины прокладок, которые вы снимаете. Есть вероятность, что на них будет выгравирована их толщина, но на моем велосипеде ничего не было видно, и вам все равно следует их проверить. Я получил высококачественный Mitutoyo 103-137 на Рождество, который стоил 46,9 фунтов стерлингов.9. Можно взять более дешевые версии, но я подумал, что это вложение на всю жизнь. Я уверен, что моя дочь поблагодарит меня, когда я уйду…
Как проверить зазоры клапанов на мотоцикле?
Если вам повезет, ваш мотоцикл оснащен гидравлическими толкателями, которые автоматически устанавливают зазор между кулачком и клапаном (обычно с помощью коромысла), но обычно они встречаются только в низкооборотных двигателях, таких как некоторые Harley-Davidson.
Регуляторы с винтами и контргайками, как правило, используются в велосипедах меньшей вместимости (например, в моей Honda Grom MSX-125), и для регулировки требуются только гаечный ключ и плоскогубцы, или вы можете получить инструмент, который удерживает контргайку, пока вы поворачиваете регулятор.
Это инструмент, который я использую для регулировки зазоров клапанов винтов и контргаек на моем Grom и пит-байке, который у меня когда-то был, хотя на впуске Honda нет места для него, если вы не снимите воздушную коробку.
В большинстве велосипедов используется ковш и прокладка — кулачок давит при сборке, а прокладка определяет толщину пары — это то, что мы рассматриваем в этой статье. Затем это ведро и прокладка надавливают на клапан, чтобы открыть его.
Иногда прокладку можно найти на верхней части ковша, но обычно она находится под ним, что более надежно, особенно в высокопроизводительных двигателях.
Пружина возвращает клапан в закрытое положение, если только у вас не Ducati, который, скорее всего, имеет «десмодромные» клапаны.
Они используют рычаг для открытия и закрытия клапанов, что потенциально более точно, но это также означает, что для каждого клапана есть две прокладки.
Шаг 1. Убедитесь, что двигатель полностью остыл
Это действительно важно, поэтому дайте велосипеду остыть на ночь, прежде чем начинать работу с ним. и бак нужно оторваться, как и углеводы. Есть также панели на стороне двигателя, которые необходимо снять.
Чтобы снять карбюраторы, необходимо слить охлаждающую жидкость, так как они нагреваются на этой модели — это может показаться болезненным, но вам, вероятно, придется выполнять серьезное обслуживание, если вы выполняете зазоры.
Я также снял радиатор, так как одновременно делал все на мотоцикле, но вы можете просто снять верхние болты и опустить его, если хотите.
Шаг 3. Снимите крышку головки блока цилиндров
Крышку головки блока цилиндров крепят к верхней части двигателя шестью болтами – не откручивайте их.
Вместо этого поворачивайте каждую на небольшое расстояние крестообразно, чтобы крышка открывалась медленно и равномерно. Он прикручен к держателю распредвала, который довольно хрупкий.
Совет: позаботьтесь о держателе распределительного вала
Держатель распределительного вала из литого алюминия несет верхние опорные поверхности распределительного вала, но на нем также крепятся болты крышки распределительного вала. Очень важно соблюдать осторожность при работе с ним, так как его очень легко повредить. Не спрашивайте меня, откуда я знаю.
Проблема в том, что этот держатель предназначен для размещения распределительных валов, когда он устанавливается на головку блока цилиндров во время производства; если он поврежден, вам нужно купить целую головку блока цилиндров, если вы не можете изготовить новый кронштейн, который решит проблему — опять же, не спрашивайте. 9Шаг 4. Составьте схему это вверх.
Шаг 5.
Установите кривошип по часовой стрелке до тех пор, пока метка «T 1,4» не совместится с двумя сопрягаемыми поверхностями двигателя.
В этот момент либо цилиндр номер один (слева направо, когда вы сидите на мотоцикле), либо цилиндр номер для будет в верхней мертвой точке (ВМТ) — это означает, что поршень находится в самом верху такта сжатия и клапаны будут полностью закрыты; это положение, в котором необходимо измерить зазоры. Если кулачки кулачка первого цилиндра обращены друг к другу и не касаются клапанов, то первый цилиндр находится в ВМТ; если они смотрят друг на друга и давят на клапанные ковши, четвертый цилиндр находится в ВМТ. В вашем руководстве Haynes указано, какие клапаны следует измерять в этом положении.
Шаг 6. Измерьте первую группу зазоров
Как только вы узнаете, какие клапаны нужно измерить в первую очередь, используйте щуп для проверки зазоров. Установите щуп на размер, которым он должен быть (вам может понадобиться объединить два или более лезвия), затем вставьте его между кулачком и ковшом; вы чувствуете легкое сопротивление, когда вы нажимаете и вытаскиваете его.
Поначалу это покажется вам сложным, но продолжайте пробовать более тонкие и толстые лезвия, пока не почувствуете это. После того, как вы оцените его, напишите размер на листе бумаги, убедившись, что он соответствует правильному клапану 9.0003
Совет: Практика и масло
Попробуйте несколько комбинаций лопастей при проверке клапанов; например, если вы думаете, что вам нужно 0,05 мм и 0,06 мм для измерения 0,11 м, проверьте также зазор с одинарным лезвием 0,10 мм; некоторые из более тонких могут складываться, что затрудняет измерение. Также стоит протереть лопасти чистым моторным маслом, чтобы они вошли.
Помните, что зазоры имеют определенный допуск, поэтому не зацикливайтесь на погрешности в 0,01 мм. .
Шаг 7. Измерьте второй набор зазоров так, чтобы метка «T 1.4» снова совпала. Другой цилиндр должен быть в ВМТ, и теперь вы можете измерить оставшиеся зазоры клапанов.
Если повезет, все зазоры будут в пределах указанных допусков, так что вы сможете собрать велосипед и отправиться в путь. Тем не менее, есть вероятность, что по крайней мере один зазор будет тугим — возможно, на выхлопе — поэтому четко отметьте все, что выходит, на листе бумаги…
Отверстия в распределительных валах можно использовать для фиксации цепи, но нужно быть ОЧЕНЬ осторожным, чтобы не повредить ее
Как отрегулировать клапаны и зазоры?
Распределительные валы на этом мотоцикле следует снимать так, чтобы метка T 1.4 все еще была совмещена с сопрягаемыми поверхностями двигателя, но если вы хотите привязать цепь к распределительным валам, поверните ее на 360°, пока отверстия в шестернях не станут видны вверху. . Убедитесь, что вы вращаете распределительные валы, прежде чем снимать держатель, и убедитесь, что вы совместили метку T 1.4.
Шаг 8.
Снимите натяжитель цепи
Натяжитель цепи имеет пружину, которая прижимает плунжер к цепи, но он находится на крышке. возврат, поэтому НИКОГДА частично не отвинчивайте регулятор, а затем снова затягивайте его.
Сначала выкрутить центральный болт в натяжителе почти до упора, чтобы сбросить давление, затем можно снять сам корпус натяжителя.
9Шаг 9. Снимите держатель распредвала шаблон; клапанные пружины толкают некоторые кулачки вверх, поэтому держатель распределительного вала может легко деформироваться или даже треснуть. Плохие времена.
После снятия проверьте поверхности подшипников на наличие износа или повреждений.
Шаг 10. Снимите кулачки
Кулачки помечены «IN» и «EX» в центре вала (они имеют как «IN», так и «EX» на шестерне в конце, что может сбить с толку) – не путайте их. Вы можете снять цепь с кулачков, а затем снять их, но вы должны использовать что-то, чтобы не уронить цепь в двигатель; Я использовал кусок трубы.
Другой вариант — привязать цепь к кулачкам; это может быть особенно удобно, если вам нужно снять только пару прокладок, но вы должны быть очень осторожны, чтобы не перекрутить и не повредить цепь; это что-то вроде бреда, но выручило меня в пятый раз, когда пришлось снимать кулачок (пожалуйста, не спрашивайте).
Необходимо проверить поверхности подшипников и кулачки на наличие признаков износа или повреждений.
Шаг 11. Снимите прокладки
Удалите прокладки только из клапанов с неправильными зазорами. Я обнаружил, что проще всего вытащить их с помощью магнита, который поднял ведро и прокладку вместе с ним.
Поместите ведерко в соответствующее место на листе бумаги или в лоток, чтобы вы могли следить за тем, что вы делаете. Очень важно, чтобы вы НЕ перепутали эти ведра или прокладки, поэтому обеспечьте чистое рабочее пространство и убедитесь, что ничего не может быть сбито, особенно если до того, как они вернутся, пройдет несколько дней.
Шаг 12: Измерьте прокладки
Прокладки поставляются с маркировкой размера, но есть большая вероятность, что они изношены, и вам все равно следует проверить их с помощью микрометра. Измерьте каждую прокладку одну за другой и напишите размер рядом с измеренным зазором.
Используя таблицу в руководстве Haynes, вы можете использовать измерение зазора и существующую прокладку, чтобы найти нужный размер прокладки. Звучит сложно, но когда у вас есть цифры, все становится понятным. Например, зазор 0,10 мм попадает в диапазон 0,07–0,11 мм на графике. Учитывая, что текущая прокладка 2,9толщиной 5 мм, на графике видно, что требуется прокладка толщиной 2,80 мм; это то, что вам нужно купить.
Я смог поменять местами некоторые прокладки из-за неправильных зазоров, чтобы уменьшить требуемое количество. Да, это выглядит сложно, но все, что имеет значение, это то, что когда вы выполняете работу, вы знаете, какие числа какие.
Я обнаружил, что некоторые из существующих прокладок с неправильными зазорами были нужных мне размеров для других клапанов, что сэкономило немного денег — мне понадобилось только четыре новых прокладки вместо 11.
Если вы вовремя разместите свой заказ в Wemoto, вы можете получить его на следующий день, но дайте себе время, чтобы получить детали и собрать велосипед, а также держать открытый двигатель закрытым.
Прокладка слева на месте, с замененным ковшом справа
Получив новые прокладки, смажьте их со свежим моторным маслом и вставьте их в верхние части клапанов, затем сдвиньте смазанные ведра обратно. Убедитесь, что вы делаете по одному, чтобы вы не могли их перепутать.
Шаг 12. Установите кулачки
Смажьте опорные поверхности головки блока цилиндров, затем, убедившись, что они находятся на правильных сторонах, установите кулачки на место.
Сначала вам нужно установить цепь на выпускной распредвал, натянув ее в передней части двигателя так, чтобы маркер T 1.4 был совмещен с соединениями кожуха двигателя, а линия «EX» на шестерне выпускного распредвала совмещена с верхней частью. кожух двигателя. Затем установите впускной кулачок с натянутой цепью между двумя шестернями и линией «IN», совпадающей с верхней частью кожуха двигателя. На этом велосипеде между этими двумя линиями на шестернях должно быть 30 звеньев цепи, чтобы цепь была правильно установлена.
Шаг 13. Привинтите держатель распределительного вала обратно
Протрите поверхности подшипников свежим моторным маслом, убедитесь, что уплотнительные кольца находятся в хорошем состоянии и правильно выровнены, затем найдите распределительный вал. Крайне важно затягивать все десять болтов очень постепенно и крест-накрест. Не торопитесь и используйте динамометрический ключ для окончательной затяжки — на этом мотоцикле это всего 12 Нм.
Шаг 14: Установите натяжитель цепи ГРМ
Не устанавливая на место пружину и болт, установите натяжитель в исходное положение, удерживая храповик и полностью вдавливая плунжер обратно в корпус (уплотнительное кольцо следует заменить). Прикрутите корпус натяжителя обратно к двигателю, затем, проверив состояние уплотнительной шайбы, вставьте пружину, болт и шайбу – при затягивании вы услышите, как плунжер выдвигается. Проверьте натяжение цепи ГРМ и проверните коленчатый вал на два полных оборота, затем проверьте еще раз.
Шаг 15: Повторно измерьте зазоры клапанов
Момент истины – следуя той же процедуре, что и раньше, проверьте все зазоры клапанов. Скрестим пальцы, во-первых, вы не промахнулись, так как это действительно расстраивает необходимость снова разбирать все это, а затем заказывать больше прокладок (опять же, не спрашивайте).
Шаг 16.
Установите на место крышку головки блока цилиндров
Проверьте прокладки и при необходимости замените. Продолжая постепенно крест-накрест, установите на место крышку головки блока цилиндров. Затем соберите все обратно и гордитесь тем, что вы выполнили одну из самых сложных работ по техническому обслуживанию велосипеда. Отличная работа!
Если вы не можете выполнить эту работу самостоятельно, ваш дилер с удовольствием возьмет ее на себя. Хотя цены будут варьироваться, Ник Номикос, владелец и тестер MoT по телефону Двухколесного центра в Харпендене (а также наш технический консультант), говорит, что он возьмет 198 фунтов стерлингов за проверку зазоров клапанов, плюс около 66 фунтов стерлингов. 100, если они нуждаются в настройке. Цены включают НДС, но не запчасти.
Проверка и регулировка зазоров клапанов
Тепло, выделяемое двигателем, вызывает расширение и сжатие внутренних компонентов двигателя.
Двигатели изготавливаются из различных материалов и металлов. Каждый материал расширяется с разной скоростью, и каждый компонент двигателя подвергается разным уровням нагрева. Производители проектируют двигатели так, чтобы между компонентами было пространство, чтобы различные компоненты могли вращаться и функционировать.
Во избежание преждевременного износа внутренних компонентов двигателя очень важно поддерживать правильный зазор клапанов. Неправильные зазоры могут привести к преждевременному выходу из строя впускных и выпускных клапанов двигателя, что может привести к проблемам с холостым ходом и управляемостью двигателя, а также к чрезмерному загрязнению окружающей среды.
Рекомендуемый интервал проверки клапанного зазора зависит от производителя. Для проверки и регулировки зазоров клапанов снимается клапанная крышка, двигатель прокручивается вручную, и каждый зазор клапана измеряется и регулируется по мере необходимости.
Уголок механика: дополнительная техническая информация
Для обеспечения долговечности и правильной работы клапанам двигателя требуется определенный зазор (иногда называемый «зазором»). Крайние значения недостаточного или отсутствующего зазора приведут к перегреву клапана и утечке. Крайне ослабленный клапан с чрезмерным зазором может страдать от механического износа и быть шумным. Недостаточный или чрезмерный зазор может привести к ухудшению работы двигателя или его отказу.
Регулировка клапанного зазора может быть регулярной процедурой технического обслуживания. Однако на большинстве современных автомобилей правильные регулировки поддерживаются автоматически за счет конструкции клапанного механизма (в частности, гидравлического подъемника).
Целью регулировки клапана является доведение зазора между концом штока клапана и кулачком распределительного вала или коромыслом до заданного зазора, определенного инженером-конструктором. Когда распределительный вал вращается, он давит на шток клапана либо напрямую, либо с помощью рычага, такого как коромысло, чтобы открыть клапаны внутри камер сгорания в нужное время.
