Калина снятие фары: Как снять фару на Лада Калина без снятия бампера

Устройство блок-фары на Лада Калина: фото, видео

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.

Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства

Содержание

  • 1 Конструкция фары на Лада Калина
    • 1. 1 Демонтаж и ремонт
  • 2 Выводы

Конструкция фары на Лада Калина

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:

  • Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
  • Пластиковый корпус, к которому крепятся все основные элементы.
  • Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
  • Лампы для сигнализирования поворотов, а также ближний и дальний свет.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства фары с расшифровкой

Об установке ПТФ (противотуманных фар) на Лада Калина в этом материале очень подробно!

Демонтаж и ремонт

В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

  1. Снимаем передний бампер.
  2. Отключаем разъемы проводов подающих питание в фаре.
  3. Откручиваем нижние крепления.

    Откручиваем нижнее крепление фары

  4. Теперь можно выкрутить верхние винты, и снять фару.

    Откручиваем верхние крепления блок фары

После установки фары на место обязательно заново её отрегулируйте, чтобы не слепить встречный транпорт и не «светить в молоко».

Ремонт стекла займет, максимум полчаса.

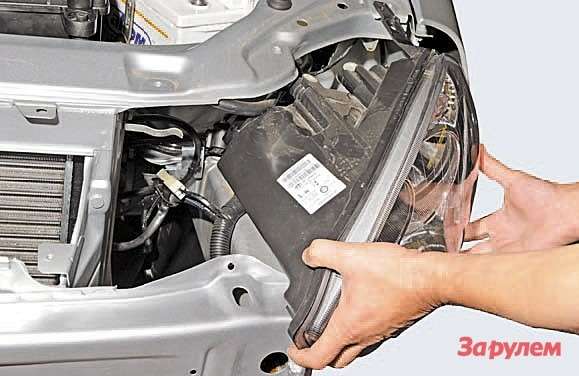

Вынимаем фару на себя

Итак, перейдем к последовательности действий.

  1. Аккуратно вынимаем резиновый уплотнитель.
  2. Как показывает практика, он на клею и для его демонтажа придется прорезать его при помощи тонкого ножа.
  3. Когда стекло и корпус рассоединились, необходимо счистить старый уплотнитель и остатки клея.

    Рассоединение корпуса и стекла фары

  4. Наносим клей на новый резиновый уплотнитель и соединяем стекло и корпус.

    Стекло фары

Ремонт произведен, и можно установить фару в обратной последовательности.

Выводы

Устройство и ремонт фары Лады Калины довольно прост и демонтаж-монтаж элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента. Как показывает опыт, при обрыве крепежных элементов, так называемых «ухи» фара не меняется, а поврежденная часть просто «паяется». Это намного дешевле, чем менять целый элемент.

Как снимаются фары на калине. Снятие и установка передних и задних фар калины

Так, привет всем.

Определенная категория российских водителей отдает предпочтение отечественным машинам. В числе наиболее популярных — «Лада-Калина». Достаточно много владельцев этой небольшой и неприхотливой машины, часть операций по ее обслуживанию выполняют самостоятельно. Они знают, как можно сделать то или другое, в том числе — как снять фару на «Калине». Об этом и пойдет речь ниже.

Особенности конструкции фар

Автомобили «Лада-Калина» в 2004 году получили новые передние фары, конструкцию которых называют блоком. В отличие от предыдущих, стандартных, в них объединены лампы, обеспечивающие ближний и дальний свет; подсветка (габаритные огни), лампы, сигнализирующие о повороте.

Еще особенность – у новых фар есть электрический дистанционный корректор света. Он дает возможность водителю, находясь за рулем, регулировать световой поток по высоте и направлению. Следует подчеркнуть, что такая функция в начале «нулевых» была относительной редкостью.

Как и любой узел, механизм, деталь транспортного средства, фары, в том числе «Лады-Калины» иногда требуют профилактики или ремонта. Для этого их требуется снимать с автомобиля. Целью такой операции может быть необходимость регулировки, улучшение декоративных свойств, замена старой комплектации.

Те, кто часто выполняет многие работы с машиной самостоятельно, прежде, чем снимать фары, рекомендуют выяснить, какая компания изготавливала их. Сделать это не трудно, надо просто рассмотреть стекло. Символы AL сообщают, что блок освещения изготовлен на заводе Bosch.

При производстве «Лады-1118» («Калина») на изделиях монтируются базовые фонари: Киржачского ЗАО «Автосвет» и Bosch. Ошибиться трудно. Определить изготовителя можно по особенностям некоторых элементов. Так, если на лампе ближнего света есть колпачок, то она изготовлена компанией «Автосвет».

Чтобы приступить к операции «снятие фары на «Калине», желательно хотя бы немного ознакомиться с тем, как работает этот блок. В нем имеются три секции. Как уже было сказано — ближний и дальний свет, габаритный огонь, сигнал поворота.

Дорога освещается лампами накаливания мощностью 55 ватт. Для предотвращения ослепления водителей встречных машин на передней их части смонтированы специальные рассеиватели. Лампы указателей поворота, как и габаритных огней, имеют мощность 20 ватт. При этом «поворотники» обеспечивают оранжевый свет.

Для регулировки фар имеется специальный корректор. У него электромеханический привод. Управление осуществляется из салона, где на приборной панели есть специальное устройство. Чтобы выполнить настройку корректора, при его неправильной работе, требуется разобрать фару полностью. Но такая разборка может потребоваться и в других случаях. Это, к примеру, тюнинг или установка новых осветительных элементов.

Снимаем фару, предварительно демонтировав бампер на Ладе Калина

Существует два способа снятия фары «Калины» с последующей ее разборкой. Первый, — вначале снимается бампер, второй, — операция выполняется без его снятия.

В любом случае понадобятся такие инструменты, как гаечные ключи на 8 и на 10 миллиметров, отвертки: плоские и крестовидные. Разумеется, нужно заранее позаботиться о запасных частях, если речь идет о компонентах осветительных систем.
Особо скажу о ключах.

Водители, выполняющие какую-то работу самостоятельно, знают, что ключи бывают – рожковыми, торцовыми и накидными. Если позволяет пространство, то лучше всего удерживать гайку торцовым или накидным. Тогда обхватываются все ее стороны. Это гарантирует, что грани, при затруднительном вращении, не будут повреждены.

Желательно иметь и головки. Лучше всего, если приготовить трещотку. Дело в том, что в некоторых местах довольно трудно орудовать простым ключом, так как он поворачивается на небольшой угол.

Первое, что нужно сделать при демонтаже фары со снятием бампера — используя крестовую отвертку отвернуть четыре самореза, фиксирующих подкрылки. После этого надо найти еще пару саморезов. Они внизу, по одному справа и слева. Чтобы не ошибиться и не тратить время зря, лучше воспользоваться смотровой ямой.

Если ее нет, то выполнять можно операцию лежа на заранее приготовленной передвижной плоскости или на полу, укрыв его подручным материалом. Когда вывернуты и эти два нижних самореза, отворачиваем три болта, также находящихся внизу.

Теперь можно без затруднений извлечь решетку радиатора и открутить болты, с помощью которых бампер крепится к кузову. Следующая операция – снятие декоративной решетки. Изготовлена она из пластика, а находится под номерным знаком. Там есть два болта. Найти их легко. После того, как они откручены, решетку надо просто потянуть на себя.

Тянуть нужно посильнее. Дело в том, что у решетки имеются дополнительные крепления – фиксаторы. Они довольно прочные, и потому не надо бояться, что случится поломка.

Последний этап – отворачиваем и вынимаем два самореза под номерным знаком. Затем беремся за края бампера и, направляя его на себя, срываем с защелок. Бампер «Калины» легкий. Снять его с защелок и удержать на весу можно без помощника.

И вот бампер снят.

Остается демонтировать фару. Для этого снимаем силовую балку бампера. Затем извлекаем болты, фиксирующие фару. Чтобы их найти, нужно немного отклонить балку в сторону. Эти болты лучше всего отворачивать, используя головку на 8 миллиметров, оснащенную трещоткой.

Вверху есть еще два болта. Один отворачиваем ключом на 8, второй – крестовой отверткой. После этого отсоединяем штекеры электропитания. Надо помнить, что фиксация этих разъемов обеспечивается защелками.

Где они находятся, можно определить даже на ощупь. Штекер можно разъединить только, отогнув защелку. Теперь просто беремся за корпус фары (брать двумя руками), и извлекаем ее.

Как снять фару, не снимая бампер на Калине

Второй способ снятия фары на «Калине» — это, когда не снимается бампер. Кстати, первый вариант считается более сложным. Признается, что самостоятельно снять бампер можно, только имея определенный опыт. К тому же, эта операция занимает много времени.

Чтобы демонтировать фару, не снимая бампер, вначале снимаем устройство с охлаждающей жидкостью. Обычно его называют расширительным бачком. Снять нужно и корпус воздушного фильтра. Заглушки ПТФ извлекаем, используя отвертку.

Теперь доступу к осветительному блоку ничего не мешает. Правда, из-за тесноты, кое-что придется делать на ощупь. Именно так надо найти нижний крепежный элемент фары. Там болт. Отвернуть его несложно. Когда это сделано, просто просовываем руку в отверстие ПТФ.

Вверху осветительного блока есть болты. Они находятся вблизи радиатора. Чтобы их отвернуть, нужно использовать ключ на 8.

К крылу фара привернута винтом. Он отворачивается крестовидной отверткой. Условие – такие отвертки имеют разные размеры, поэтому нужно подбирать соответствующую прорезям, имеющимся на шляпке винта.

Следующий этап

Разворачиваем блок-фару так, чтобы та ее часть, которая находится вблизи радиатора, пододвинулась поближе к двигателю.

Во время этой работы следует соблюдать осторожность. Во-первых, можно повредить прозрачные элементы. Во-вторых, одно неверное действие, и ключ или отвертка повредят лакокрасочное покрытие кузова. Его можно повредить и самим осветительным блоком, так как на этом последнем этапе он находится буквально в нескольких сантиметрах от крыла и бампера.

Когда фара развернута и смещена ближе к двигателю, аккуратно снимаем с посадочных мест крепежные элементы, находящиеся внизу. Затем берем заранее приготовленную головку. Используя ее, выворачиваем болты и вынимаем нижние крепления блока.

Последняя операция – легким движением на себя извлекаем фару. Немногим ранее было сказано о необходимости соблюдать осторожность. В данном случае требуется особое внимание. Именно на последнем этапе случается так, что водитель, занимающийся ремонтом, повреждает окраску крыла. Царапины, правда, получаются небольшими, но все равно, приятного в этом нет ничего.

Вместо заключения

Из всего вышеизложенного понятно, что снять фару на «Ладе-Калине» совсем несложно. С этим справится человек, имеющий хотя бы незначительные навыки владения инструментами. Надо просто в заданной последовательности выполнять все операции. Разумеется, должен быть и хотя бы минимальный опыт обращения с крепежными элементами.

О последних чуть подробнее. Любой крепеж – это защелки или что-то подобное, имеющее упругие элементы. Порой – это просто плоские стальные пружины. Чтобы освободить от их захвата деталь, нужно надавать на выступающую часть защелки и взявшись за рычажок, расположенный на ее окончании, отвести его в сторону. Если же просто тянуть рычажок на себя, можно повредить или защелку, или снимаемую деталь.

Как и всегда, ремонт или техобслуживание фары включает в себя разборку (снятие) и сборку. Чтобы установить фару на место, нужно просто выполнить все описанные операции в обратной последовательности. Только не надо особо стараться, затягивая болты и саморезы посильнее. Можно повредить или резьбу, имеющуюся на них, или ту, которая есть в деталях автомобиля.

  • Калина 2 после 100 тыс. км. пробега. Стоит ли…

Вне зависимости от автомобиля, эксплуатация транспортного средства должна осуществляться только при работающей оптике. Если фары по каким-то причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед тем, как выезжать на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и произвести замену ее стекла, а также источников освещения.

[ Скрыть ]

Устройство и особенности оптики на Калине

Перед тем, как произвести разбор передних или задних фонарей или поменять лампочки в оптике Калина универсал, седан или хетчбек, давайте разберемся в ее устройстве:

  • внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
  • пластмассовый корпус, на который фиксируются основные компоненты;
  • прорезиненный уплотнитель между корпуса фары и стеклом используется для обеспечения герметичности конструкции;
  • источники освещения ближнего и дальнего света, а также поворотные огни;
  • пластмассовый отражатель, расположенный внутри корпуса, характеризующийся наличием зеркальной поверхности и использующийся для отбивания света ламп.

Если фонари будут не отрегулированные, это может принести неудобства не только автовладельцу, но и водителям встречных машин. Если владелец авто сможет правильно отрегулировать фары, это позволит оптимально освещать не только дорогу, но и обочину. При этом оптика не будет слепить встречных водителей.

При работе ближнего освещения включаются только соответствующие лампочки. Если же водитель активирует дальний свет, то включаются источники дальнего и ближнего освещения. Непосредственно сама фара для Калины оснащается электромеханическим приводом и ее без проблем можно настроить, используя корректор. Сам корректор установлен на центральной консоли, поэтому регулировка производится из салона. Регулятор подключается к приводу, находящемуся непосредственно в фаре, при помощи проводки (автор видео — канал Лада Калина).

Демонтаж и ремонт оптики

Одной из самых распространенных неисправностей в работе оптики, если не брать во внимание выход из строя источников освещения, является повреждение стекла фары. Если поврежден сам фонарь, то его придется снимать и разбирать, чтобы поменять стекло.

Как разобрать фару и как производится замена лампы стоп-сигнала:

  1. Для начала нужно открыть багажник и отодвинуть влево источник освещения стоп-сигнала.
  2. На лампу стопового сигнала Калина необходимо нажать и провернуть влево, таким образом, устройство можно будет извлечь из места монтажа. Процедура установки производится в обратной последовательности.
  3. Если же вам нужно заменить стекло, то для этого придется снимать бампер. Для этого нужно выкрутить соответствующие крепления.
  4. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
  5. Выполнив эти действия, можно открутить нижние фиксаторы фонаря, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами, фиксирующими оптику. Когда все винты будут выкручены, саму оптику можно демонтировать.
  6. Следующим этапом будет непосредственно ремонт стекла. Вам нужно вытащить фару на себя и осторожно извлечь прорезиненный уплотнитель. Обычно он фиксируется на фонаре достаточно крепко, поэтому, скорей всего, вам придется использовать канцелярский нож для того, чтобы разрезать резинку.
  7. После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя. Для этого вам также потребуется воспользоваться канцелярским ножом, а если остатки мелкие, то используйте наждачную бумагу. Удостоверьтесь в том, что поверхность на корпусе чистая и на ней нет следов уплотнителя и грязи.
  8. Перед тем, как установить новое стекло, корпус по периметру установки необходимо будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность прилегания нового стекла будет максимальной.
  9. Далее, нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, в противном случае может возникнуть проблема запотевания стекол оптики изнутри. Придавите фару с обеих сторон, чтобы линза максимально прочно соединилась с корпусом.
  10. На данном этапе ремонт можно считать завершенным, сборка производится в обратном порядке. При монтаже фонарей их необходимо будет заново отрегулировать.

Фотогалерея «Замена стекла своими руками»

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калине:

  1. Тонировка фонарей. Эта процедура может быть произведена с использованием специального лака либо тонировочной пленки. Более подробная информация об этом виде тонирования приведена в этой .
  2. . Такой вариант тюнинга считается наиболее простым.
  3. Специальная тюнингованная оптика. Современный рынок предлагает калиноводам огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т.д. В данном случае все зависит от предпочтений.
  4. Установка других источников освещения — диодов или ксенона.

Видео «Установка лампочки ближнего освещения на Калину»

Детальная инструкция по установке приведена на видео ниже (автор ролика — канал Kalinin).

Необходимый инструмент : крестообразная отвертка, ключ или головка «на 8».

Снимаем передний бампер (см. «Сня­тие переднего бампера »).

  1. Отво­рачиваем винт верхнего крепле­ния блок-фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
  2. На корпусе блок-фары имеется маркировка «RE» — на правой, «LE» — левой.
  3. Если требуется заменить стекло фа­ры, отверткой поддеваем и снимаем шесть пружинных скоб прижимающих рассеиватель к уплот­нителю фары.



Установка фары производится в обратной по­следовательности.

Замена задних фар ЛАДА Калина

Необходимый инструмент : ключ или высокая головка «на 10».

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Внутри багажника отгибаем выре­занную часть обивки. Сжимаем фиксаторы колодки жгута проводов, и отсоединя­ем ее от колодки проводов заднего фонаря.
Рукой проталкиваем наружу уплотнительный резиновый чехол проводов из отверстия в кузове.
Отворачиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) с помощью ключа или высокой головки «на 10». Снимаем задний фонарь Калины, вытягивая провода с колодкой через отвер­стие в кузове.




Установка заднего фонаря в обратной последовательности.
Кстати, а Вы знаете, как сделать

Сложность

Инструмент

1 — 3 ч

Инструменты:

  • Отвертка крестовая средняя
  • Отвертка плоская малая
  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм

Детали и расходники:

  • Лампа указателя поворотов
  • Лампа ближнего света H7
  • Лампа габаритного света W5W
  • Лампа дальнего света h2
  • Стекло фары
  • Ветошь
  • Спирт

Примечание:

Работа показана на правой блок-фа-ре. Работы по замене ламп и снятию левой блок-фары аналогичны.
Заменить лампы можно, не снимая блок-фару с автомобиля.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор-ной батареи.

2. Для на-глядности работа показана на сня-той блок-фаре. Поворачиваем патрон указателя поворота против часовой стрелки на 45°.

3. Вынимаем патрон из корпуса блок-фары.

4. Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем ее из патрона. Устанавливаем, новую лампу указа-теля поворота в обратной последовательности.

5. Для замены лампы ближнего света стягиваем защитный резиновый че-хол с корпуса блок-фары. Потянув за один из трех его ле-пестков, отсоединяем наконечники про-водов от выводов лампы.

6. Выводим пружинный фиксатор из зацепления с двумя крючками и отводим от лампы.

7. Вынимаем лампу из корпуса блок-фары.

Предупреждение:

Лампы дальнего и ближнего света — галогенные. Не сле-дует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению лампы при нагреве.

Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте .

8. Устанавливаем новую лампу ближ-него света (Н7) в обратной последо-вательности.

9. Для замены лампы габаритного све-та в блок-фаре снимаем другой за-щитный резиновый чехол аналогич-но чехлу лампы ближнего света и вынимаем патрон с лампой.

10. Вынимаем лампу из патрона. Устанавливаем новую лампу габа-ритного света (W5W) в обратной последовательности.

11. Для замены лампы дальнего света отсоединяем колодку прово-дов от лампы.

12. Сжав концы пружинного фикса-тора выводим их из зацепления с крюч-ками и отводим фиксатор от лампы.

13. Вынимаем лампу из корпуса блок-фары. Устанавливаем новую лампу дальне-го света (Н1) в обратной последова-тельности.

14. Для снятия фары нажимаем на фик-саторы. Отсоединяем колодки прово-дов от разъема на корпусе блок-фары и патрона лампы указателя поворота (показано стрелкой).

15. Снимаем передний бампер. Крестообразной отверткой отво-рачиваем винт верхнего крепле-ния блок-фары, а ключом или головкой «на 8» еще три болта крепления блок-фары (показаны стрелками) и снимаем ее.

16. На корпусе правой блок-фары имеется маркировка «RE» на корпусе левой блок-фары — «LE».

17. Устанавливаем фару в обратной по-следовательности. Если требуется заменить стекло фа-ры, отверткой поддеваем и снимаем шесть пружинных скоб, прижимающих рассеиватель к уплот-нителю фары.

18. Снимаем стекло фары. Снимаем уплотнитель стекла.

19. Устанавливаем стекло фары в обрат-ной последовательности.

В статье не хватает:

  • Качественных фото ремонта

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует приготовить инструменты и позаботиться о наличии места для работ.

Оптика для Калины изготавливаются на двух заводах:

  • Bosch;
  • ЗАО «Автосвет».

Оба типа оптики обладают отличными характеристиками и качественно освещают дорогу. Распознать продукцию Bosch можно по отсутствующему колпачку на лампе в ближнем модуле, а также по коду AL на стекле.

Устройство фары Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

В оптике Калины используются лампы:

  • ближний – H7, 55W;
  • дальний – h2, 55W;
  • указатели поворотов – PY21W, 21W;
  • габариты – W5W, 5W.

Световые элементы от габаритов подходят в модуль освещения номерного знака на крышке багажника. С 2013 года в Калину устанавливается модернизированная оптика, где за габарит и дневной огонь отвечает деталь W21/5W. В противотуманках устанавливаются лампы формата h21 с мощностью в 55W.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет». При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

  • седан, хетчбэк – стандартная оптика;
  • спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа.

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

  • Bosch;
  • «Киржач».

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

  • набор гаечных ключей;
  • отвертки;
  • тряпка;
  • перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

  1. Открыть крышку капота.
  2. Отключить клемму аккумулятора.
  3. Вытащить клипсы из передней части подкрылка.
  4. Открутить крепеж решетки радиатора и снять ее.
  5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
  6. Снять бампер, не поцарапав уголки крыльев и фары.
  7. Отключить штекер питания оптики.
  8. Открутить два винта, удерживающие фонарь сверху.
  9. Отвернуть нижние болты фары.
  10. Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

  1. Демонтировать деталь.
  2. Нагреть фары в коробке с помощью фена.
  3. Оторвать стекло.
  4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Монтаж

Перед установкой фонарей следует промыть места крепления и посадочное пространство. Монтаж выполняется в следующем порядке:

  1. Подключается штекер питания.
  2. Совмещаются крепления фары Калины и притягиваются штатными болтами.
  3. Навешивается бампер спереди и прикручивается на саморезы.
  4. Устанавливается радиаторная решетка.
  5. Возвращаются клипсы левого и правого подкрылков.

В версиях с противотуманными фонарями придется дополнительно подключить разъемы к лампам при установке бампера и отключить во время снятия.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

  1. Отверткой снять заглушки под ПТФ.
  2. Прикрутить фонари в штатные выемки.
  3. Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

  • изолента;
  • медные провода;
  • гофра;
  • разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

  1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
  2. Открутить гайку.
  3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
  4. Вытащить фонарь.
  5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
