Как настроить зажигание на ваз 2106 — Лада мастер

Всем известно, что грамотно отрегулированное на ваз 2106 зажигание способно не только улучшить динамику машины, но и помочь существенно сэкономить горючее. И если появились первые признаки нарушения воспламенения, то сразу советуем продиагностировать всю сеть зажигания и потом отрегулировать ее. Своевременное вмешательство поможет избежать отказа в работе автомобильных агрегатов.

Содержание:

  1. Как выявить неисправность
  2. Бесконтактное зажигание – преимущества
  3. Методика регулировки электронного зажигания, видео
  4. Применение стробоскопа
  5. Настройка с лампочкой

Как выявить неисправность

Чтобы определить уровень настройки зажигания, следует внимательно понаблюдать за работой мотора и проанализировать ее:

  • мотор не выходит на максимальные показатели оборотов;
  • на холостых оборотах случаются перебои;
  • увеличивается расходование горючего;
  • от нагрузки система перегревается;
  • в момент остановки наблюдается детонирование непроизвольного характера;
  • от быстрого наращивания мощности в моторе начинают стучать пальцы.

Чтобы понять, как настроить зажигание на ваз 2106, если возникли подозрения в его отказе, следует обратиться к мастеру, либо начать ремонтные работы самостоятельно.

Бесконтактное зажигание – преимущества

Если возникли неисправности с зажиганием, рекомендуем выполнить замену на бесконтактную систему. Она повысит надежность работы мотора.
Установив новое зажигание, следует его отрегулировать, чтобы получить некоторые преимущества:

  • от роста мощности искры увеличится работоспособность запуска мотора при низких температурных режимах;
  • горючее сгорает лучше, понижается уровень опасных элементов, которые выбрасываются в воздух;
  • улучшается динамика машины.

Методика регулировки электронного зажигания, видео

Для этого следует выставить верные показатели зажигания УЗСК и выполнить регулирование угла опережения зажигания.
Регулирование выполняется при постановке на машину электрозажигания либо стандартной системы с проведением определенных действий.

Открыв капот, необходимо снять крышку прерывателя. Осторожно зачистить контакты на прерывателе, осмотрев их, проверить на плотноту соприкосновения. При необходимости – отрегулировать.
Специальным ключом провернуть коленчатый вал, чтобы установилось максимальное расстояние между контактами. Выкрутив винт фиксации, ослабить крепление контрольной группы на подшипниковой панели. При помощи специального щупа отрегулировать контакты и закрутить винт. Выполнить проверочные замеры.

Регулирование углов проводится при помощи электротахометра. Для этого включается мотор и фиксируются показатели. При расхождениях выполняется регулирование. Если это не представляется возможным, то контакты следует сменить на новые.

Применение стробоскопа

С его помощью можно выставить зажигание. Данный метод отличается удобством, отнимает немного времени, но подразумевает наличие спецприбора и умение им пользоваться.
Стробоскоп подсоединяется к автомобильной электросети. Октано-корректорный шланг прерывателя отсоединяется, заглушается. Мотор запускается, ему дается время для работы, от пяти до пятнадцати минут. Винт, фиксирующий прерыватель, частично откручивается. Световой луч, испускаемый прибором, направляется на шкив коленчатого вала. Необходимо крутить прерыватель, пока метка на шкиве не совместится с насечкой на крышке газораспределительного отсека. После этого остается закрутить винт.


Выполняя такую настройку, рекомендуется соблюдать низкие обороты мотора и сохранять скорость вращения коленчатого вала неизменной.

Настройка с лампочкой

В таком способе понадобится ключ для проворачивания коленчатого вала и двенадцативольтовая лампа. Ключом прокручивается вал, пока не совпадут отметки на маховике и крышке системы распределения газов. При этом бегунок прерывателя устанавливается на проводке первого цилиндра. Один контакт лампы подключается к катушке зажигания, второй – на массу. Основной проводок прерывателя вытаскивается и подсоединяется к массе. Винт крепления немного ослабляется, зажигание выключается. Прерыватель осторожно проворачивается по направлению движения часовой стрелки, чтобы лампа перестала гореть. Прерыватель возвращается в начальное положение и вновь прокручивается, пока лампочка не загорится. Теперь можно зажимать винт.

Когда во время таких регулировок значительно изменяется положение трамблера, то это можно считать признаком его неисправности. Вполне возможно, что у вас заправлено топливо низкого качества.

Установка электронного или бесконтактного зажигания на ВАЗ 2106: подключение и настройка

Несмотря на то что «классика» ВАЗ 2106 давно снята с производства, на российских просторах эксплуатируется немалое количество этих машин. Поскольку их конструкция устарела, то желание владельцев шестой модели Жигулей усовершенствовать её любыми способами вполне понятно. Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника. Процедура замены довольно проста и доступна каждому, кто пожелает улучшить работу двигателя своей «шестёрки».

Содержание

  • 1 Что собой представляет БСЗ и как она работает?

  • 2 Преимущества бесконтактных систем

  • 3 Выбор комплекта электронного зажигания

  • 4 Подготовка к замене БСЗ

  • 5 Порядок установки электронного зажигания

    • 5.1 Инструкция по монтажу в фотографиях

    • 5.2 Видеоролик о монтаже электронной системы на «классику»

  • 6 Запуск двигателя и настройка зажигания

  • 7 Видео о настройке бесконтактного зажигания

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

  1. Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
  2. Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
  3. Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
  4. Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
  5. Провода для соединения элементов между собой.

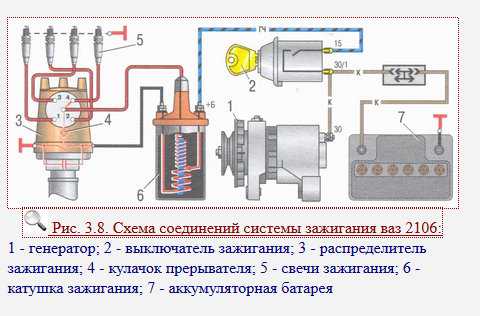

Так выглядит система зажигания классики Жигулей

Для справки. В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

Схема работы БСЗ

Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

  1. После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
  2. Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
  3. Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
  4. Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
  5. Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

Справка. В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу.

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

  • на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
  • контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
  • давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
  • растягивались пружины грузиков — балансиров.

Бесконтактное зажигание дает мощную искру, отчего топливо сгорает лучше

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

Примечание. В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

Выбор комплекта электронного зажигания

Поскольку «шестёрки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21063) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21061 и 2106 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

  • трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
  • катушка высокого напряжения с маркировкой 27.3705;
  • электронный блок управления, маркировка — 36.3734 или 3620.3734;
  • провода соединительные.

Внимание! Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «шестёрку» категорически не рекомендуется.

Набор для установки бесконтактного зажигания

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Несмотря на то, что масляный насос является одним из самых надёжных узлов в автомобилях ВАЗ 2106-2107, иногда и он выходит из строя. Для того чтобы произвести его замену, рекомендуется изучить данный материал: http://vazweb.ru/desyatka/dvigatel/zamena-maslyanogo-nasosa-vaz-2107.html

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

  • рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
  • с помощью ключей на 10 и 8 мм снимается катушка;
  • отвёртка плоская и крестообразная;
  • пассатижи;
  • дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

Совет. Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

Поворачивать коленвал таким ключом гораздо удобнее

Для начала выполните несколько этапов предварительной разборки:

  1. Откройте капот и отсоедините минусовую клемму аккумулятора.
  2. Снимите со свечей и крышки распределителя высоковольтные провода.
  3. Выкрутите свечи.
  4. Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.

Первым делом надо отключить аккумулятор

Совет. Если ключа под гайку храповика у вас не нашлось, коленчатый вал можно поворачивать, вращая вывешенное заднее колесо автомобиля. Не забудьте зафиксировать машину противооткатными средствами, снять с ручного тормоза и включить 4 или 5 передачу.

Когда 1-й поршень находится в ВМТ, метки на шкиве и блоке должны совпадать

Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Подробности настройки системы зажигания на ВАЗ 2107 представлены здесь: http://vazweb.ru/desyatka/elektrooborudovanie/instruktsiya-po-nastroyke-sistemyi-zazhiganiya-vaz-2107-svoimi-rukami.html

Порядок установки электронного зажигания

Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

  1. Отключите высоковольтный провод, идущий от катушки, снимите крышку трамблёра и запомните положение бегунка. Для удобства направление можно отметить мелом на клапанной крышке двигателя.
  2. Отсоедините от распределителя провода и вакуумную трубку, идущую от карбюратора. Открутите гайку крепления ключом на 13 мм и снимите элемент с блока цилиндров.
  3. Отверните гайки контактов высоковольтной катушки и снимите провода, запомнив, куда были подключены жилы от реле замка зажигания и тахометра.
  4. Демонтируйте катушку и уберите её в сторону.

Совет. Между трамблёром и посадочным местом блока цилиндров стоит прокладка, не потеряйте её при снятии детали с авто.

Схема подключения элементов электронного зажигания

Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

  1. Переставьте прокладку со старого распределителя на новый и снимите с него крышку. Повернув бегунок в нужном направлении, которое вы наметили мелом, вставьте вал трамблёра в гнездо и зафиксируйте его положение гайкой. Сильно её затягивать не стоит, поскольку ещё придётся регулировать зажигание и отпускать гайку снова.
  2. Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8—0,9 мм. Поставьте крышку распределителя на место и присоедините высоковольтные провода, соблюдая номера цилиндров (выбиты сверху на крышке).
  3. На место старой катушки закрепите новую. Если контакты на ней расположены наоборот, то сначала ослабьте крепёжный хомут, проверните корпус на 180° и установите деталь на авто.
  4. Прикрепите неподалёку от катушки коммутатор. Сняв бачок омывателя, предварительно просверлите в лонжероне кузова 2 отверстия и прикрутите блок саморезами. Обратите внимание: электронный элемент не должен стоять ниже бачка, чтоб его не залило водой в случае протечки.
  5. Возьмите соединительные провода и подключите электронный блок, трамблёр и катушку согласно схеме (прилагается к комплекту БСЗ). Разобраться в ней несложно: разъем от коммутатора подключается к колодке распределителя, а провода — к контактам «Б» и «К» высоковольтной катушки. Не забывайте о жилах, подключённых ранее к старой катушке (в том числе от тахометра), их нужно присоединить к новому элементу таким же образом.
  6. Наденьте на штуцер мембранного узла трамблёра вакуумную трубку, идущую от карбюратора. На этом установка бесконтактной системы закончена.

Справка. В моделях ВАЗ 2106 последних выпусков уже сделаны отверстия, рассчитанные на монтаж коммутатора. Посмотрите внимательно на лонжероне с левой стороны (по ходу движения машины).

Инструкция по монтажу в фотографиях

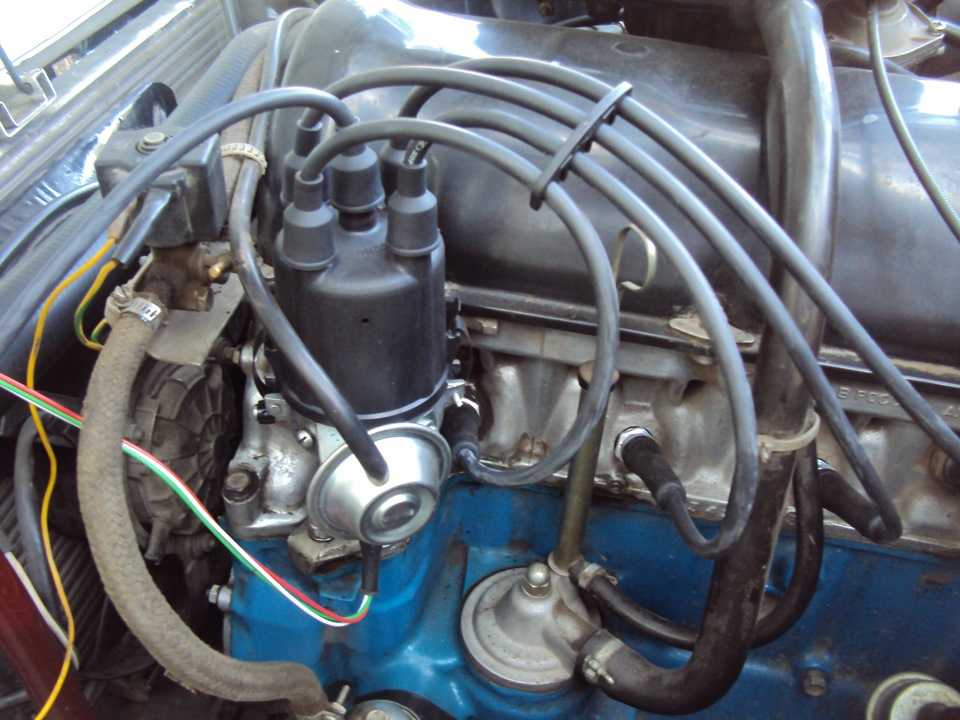

Бегунок должен стоять в такой позиции перед снятием трамблера
Крышка трамблера снимается путем освобождения двух защелок
Ключом на 8 и 10 нужно открутить провода от распределителя
С катушки снимается высоковольтный провод и откручиваются жилы, ведущие к замку зажигания и тахометру
Таким образом трамблер вынимается из блока цилиндров
Провода к новой катушке подключаются так же, как к старой
Коммутатор ставится на свободном месте выше бачка омывателя
Не перепутайте провода, подключая новый распределитель

Видеоролик о монтаже электронной системы на «классику»

Запуск двигателя и настройка зажигания

Если в процессе замены элементов вы не сдвинули метки, а проводку подключили правильно, то «шестёрка» заведётся сразу же. Дайте ей прогреться минуту-другую, манипулируя педалью акселератора, после чего переходите к настройке зажигания. Её выполняют двумя способами:

  • наиболее распространённая методика – «на слух»;
  • с помощью специального прибора — стробоскопа.

Совет. Если двигатель автомобиля не завёлся и при вращении стартера не подаёт признаков жизни, то следует проверить правильность подключения высоковольтных проводов. Причина вторая: во время монтажа вы повернули крышку распределителя на 180°, отчего бегунок стал передавать импульс на 4-й цилиндр вместо первого и наоборот.

Угол опережения зажигания регулируется поворотом корпуса распределителя

Регулировка зажигания «на слух» производится так:

  1. При работающем двигателе ослабьте гайку крепления трамблёра.
  2. Потихоньку поворачивайте его за и против часовой стрелки, добиваясь наиболее стабильной работы силового агрегата. Угол поворота не должен превышать 15°.
  3. Уловив положение чёткой работы двигателя, окончательно затяните гайку распределителя.

С помощью стробоскопа угол опережения зажигания устанавливается не в пример точнее. Если вам удалось раздобыть этот прибор или взять где-то на время, то подключите его к клеммам аккумулятора и высоковольтному проводу первого цилиндра. Запустите мотор и аккуратно поднесите мигающую лампу к меткам на блоке. Стробоскоп поможет увидеть положение риски, выбитой на шкиве, при работающем двигателе. Теперь вы можете ослабить гайку трамблёра и поворотом корпуса добиться совмещения этой риски с последней, самой короткой меткой.

Произвести ремонт карбюратора не сложно, если знать все тонкости проведения процедуры: http://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Так выглядит стробоскоп для регулировки угла опережения

После регулировки прогрейте машину до рабочей температуры и попробуйте проехать на ней в разных режимах. Если при резком нажатии на педаль газа слышен стук поршневых пальцев, то вы имеете дело с детонацией, вызванной слишком ранним зажиганием. Ослабьте крепление трамблёра и поверните его по часовой стрелке на 1—2°, не более. Стук должен исчезнуть.

Совет. После монтажа БСЗ нередко случается, что обороты двигателя на холостом ходу возрастают из-за лучшего искрообразования. Частота оборотов уменьшается до значения 850—900 об/мин винтом количества топлива. В карбюраторах типа «Озон» это винт больших размеров, находящийся справа (по ходу движения) в нижней части агрегата. В карбюраторах «Солекс» это пластиковая рукоятка, выглядывающая из задней части и упирающаяся в ось заслонки. Винт «качества» без знания дела трогать не допускается!

Видео о настройке бесконтактного зажигания

Если вы сняли распределитель и высоковольтные провода с крышкой без совмещения меток, то правильно выставить зажигание по новой вам поможет представленный видеоматериал:

Эксплуатация автомобиля с электронной системой разительно отличается от езды на старом зажигании. Двигатель работает гораздо ровнее и стабильнее, а очистка контактной группы уходит в прошлое. Но владельцу ВАЗ 2106 не помешает возить в запасе датчик Холла на случай поломки штатного. Эта деталь ремонту не поддаётся, хотя и ломается достаточно редко.

  • Автор: Сергей Сергеев

gif»>
Зажигание дистрибьюторы (Delco)
БУЛСТАРТ имя ОЕМ Применение
1   PR2101B 2101-3706010 (030. 3706-10)
Автомобили ВАЗ-2101,-2102.
Двигатели ВАЗ с рабочим объемом 1200-1300 куб.см с контактной системой зажигания.
2   ПР2103Б 2103-3706010 (030.3706) Автомобили ВАЗ-2106,-2107.
Двигатели ВАЗ с рабочим объемом двигателя 1600 куб.см с контактной системой зажигания.
3   PR2101-б/к 2101-3706011 (038.
3706-01)
Автомобили ВАЗ—2101, -2104, -2105.
Двигатели ВАЗ с рабочим объемом 1200-1300 куб.см с бесконтактной системой зажигания.
4   PR2103-б/к 2103-3706011 (038.3706) Автомобили ВАЗ-2103, -2106, -2107.
Двигатели ВАЗ с рабочим объемом 1500-1600 куб.см с бесконтактной системой зажигания.
5
ПР21213Б
21213-3706011 (038. 3706-10) Автомобили ВАЗ-21213,-2110.
Двигатели ВАЗ с двигателем объемом 1700 куб.см с бесконтактной системой зажигания.
6   ПР2108Б 2108-376011 (040.3706) Автомобили ВАЗ-2108, -2109.
Двигатели ВАЗ-2108 с объемом двигателя 1300-1500 куб.см с бесконтактной системой зажигания.
7   ПР1908Б 1908-3706000 Автомобили ГАЗ, УАЗ.
Двигатели ЗМЗ, РАФ, ЭПАЗ.
8   ПРР137-01Б 137-01 Автомобили ЗИЛ-130, ЗИЛ-131, УРАЛ-375, ЗИЛ-431410, МАЗ-677, ПАЗ3695-
9   ПР2402Б 2402,3706-10 Автомобили ГАЗ-53, -66, -3307, ПАЗ.
10   ПР3312Б 3312,3706 Автомобили УАЗ, ГАЗель.
