Как установить фаркоп на ваз 2114

Как поставить фаркоп на ваз 2114

4 простых шага по установке фаркопа для ВАЗ 2114

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента. ТСУ делят на:

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

  • Быстросъемные.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

  • С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
  • С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм. Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

При установке фаркопа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2109 и ВАЗ 2108 используют соответствующие ТСУ. Опытные автомобилисты рекомендуют приобретать тяговые сцепные устройства, произведенные компаниями: «Босол», «Трейлер», «Лидер-Плюс». Чтобы определить, какой фаркоп поставить на машину, потребуется изучить маркировку. Она указанна на корпусе детали.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

  • Компания-производитель.

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

  • Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом. Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

При приобретении изделия, необходимо выписать идентификационный номер детали. Он понадобится при регистрации ТСУ в ГИБДД.

Что нужно подготовить перед монтажом

Перед процессом установки тягового сцепного устройства потребуется подготовить автомобиль, а также инструменты, необходимые для монтажа. Транспортное средство отгоняют на эстакаду или смотровую яму, обесточивают автомобиль, при необходимости, демонтируют бампер.

Среди инструментов для монтажа, надо подготовить набор ключей, электрическую дрель с фрезой, а также фаркоп, провода и розетку.

Процесс установки

Установка фаркопа на ВАЗ 2114 производится по следующему алгоритму:

  1. Поперечную балку ТСУ крепят к лонжеронам. Задние отверстия рассверливают при помощи дрели с фрезой.
  2. После, нужно снять шумоизоляционное покрытие со стороны багажника, и поставить пластины в прямоугольные отверстия лонжеронов. К ним уже приварены крепежные элементы. Отверстия расширяются с помощью дрели.
  3. Далее к лонжеронам прикладывают поперечную балку, и закрепляют ее болтами. Гайки потребуется наживить, но не стоит их закручивать.
  4. Завершающими этапами монтажа, станет установка продольной металлической детали с фаркопом. Для этого, в отверстия в нише запаски вставляют крепления, прикладывают к ним устанавливаемый элемент, и слегка закручивают гайки. Две металлические конструкции фаркопа крепятся между собой с помощью 2 или 4 болтов, по симметрии машины выставляют крюк, устанавливают сцепной шар, и полностью закручивают крепежи.

При установке фаркопа своими руками на автомобили ВАЗ 21099, 2114, 2109, 2115, 2108, нужно инструкции, которая прилагается в комплекте к ТСУ. Работу рекомендуется выполнять вдвоем.

Подключение розетки

После того, как фаркоп был установлен, приступают к подключению розетки с проводами. Они обеспечивают электрическое соединение с прицепным устройством автомобиля. Распиновка контактов выглядит следующим образом:

  • Желтый (Указатель левого поворота).
  • Свободный.
  • Черный (Масса).
  • Белый (Указатель правого поворота).
  • Свободный.
  • Красный (Стоп-сигнал).
  • Синий (Габаритные огни).

После выполнения соединения, провода протягивают в отверстия в нише для запаски. Запитывают розетку от коннекторов задних фар автомобиля.

Рекомендации по эксплуатации

При эксплуатации автомобиля Лада с фаркопом, надо соблюдать некоторые правила эксплуатации данной детали:

  1. После каждой поездки тяговой элемент обрабатывается специальными антикоррозийными растворами, с него удаляют грязь и влагу.
  2. Сцепной шар, если он не используется, покрывается защитной смазкой и специальным колпачком.
  3. При транспортировке прицепного устройства с полной загрузкой, скорость автомобиля не должна превышать 90 километров в час.
  4. Перевозку сверхтяжелых, крупногабаритных прицепов, осуществляют с использованием фаркопа с повышенной грузоподъемностью.
  5. После установки ТСУ, деталь регистрируют в ГИБДД.

Фаркоп расширяет возможности автомобиля. Оснащенная ТСУ машина, способна буксировать прицепы или другие транспортные средства. Однако следует подбирать тяговые сцепные устройства, подходящие под конкретную модель транспортного средства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

Несколько секретов как поставить фаркоп на ВАЗ 2114

Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

Самые популярные типы фаркопов:

Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

Как установить фаркоп на ваз 2114

Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.

Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.

Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.
Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.

Установка фаркопа на ваз 2114

    1. Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

    1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
    2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
    3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
    4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

  1. Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.

Кроме того:

  1. Все электроработы рекомендуется проводить с применением тестера.
  2. Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена. В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.

Полезное видео

Дополнительную интересную информацию вы можете найти на видео ниже:

Можно ли установить фаркоп на ВАЗ 2114?

Фаркоп на ВАЗ 2114 — это приспособление, позволяющее сцеплять прицеп и автомобиль. Подобное устройство дает возможность владельцам легкового транспорта на прикрепленных прицепах перевозить грузы. Специалисты выделяют 3 типа фаркопов:

Сварная конструкция более надежная и доступная по стоимости, чем съемный аналог. Изделие первого типа не демонтируется. Фланцевое устройство устанавливается на специальной площадке, предварительно устроенной на автотранспорте.

Правила выбора фаркопа

Правильно подобрать прицепное приспособление можно, учитывая марку, модель и год выпуска машины. Эксперты советуют приобретать исключительно сертифицированные конструкции. Подобные приспособления чаще всего используют охотники, дачники, автотуристы и рыболовы. Фаркоп крепят к раме или к кузову легкового транспорта, что обеспечивает механическое и электрическое соединения между машиной и прицепом.

В комплекте с тягово-сцепным устройством (ТСУ) идет инструкция по его установке. Требуется выполнить крепление к кузову через кронштейны, к его силовым элементам и полу в багажнике. Монтаж фаркопа на ВАЗ 2114 довольно простой благодаря наличию штатных мест крепления. Аналогичные точки предусмотрены в моделях ВАЗ 2108-2115 и «Шевроле-Нива».

В процессе установки тягово-сцепного устройства на 2108 требуется снять задний бампер. В некоторых моделях ВАЗ режут бампер по шаблону, идущему в комплекте с фаркопом. Крепежные отверстия необходимо тщательно обработать антикоррозийным средством. В ТСУ предусмотрено 2 элемента:

Первый элемент фиксируется на нише запаски, а 2-й — между лонжеронами в задней части. Обе детали стягиваются 4-мя болтами. На кузове расположены точки крепления, которые достаточно слегка расширить, чтобы получить жесткую конструкцию.

Пошаговая инструкция по установке

Прицепное устройство на ВАЗ 2114 должно быть добротно сваренным, из толстого металла. Геометрические размеры и отверстия должны быть точно выдержанными, чтобы не потребовалось высверливать и подгибать детали в процессе установки.

Специалисты рекомендуют проверять качество краски на изделии, которая защищает его от ржавчины и сохраняет привлекательный внешний вид. Самостоятельная установка фаркопа на ВАЗ выполняется с помощью следующих инструментов:

  • набора ключей;
  • электродрели с фрезой.

Предварительно устанавливают поперечную балку. Чтобы расширить отверстия лонжеронов сзади, применяют дрель с фрезой. Затем необходимо поднять шумоизоляцию (со стороны багажника), вставив пластины в прямоугольные отверстия задних лонжеронов. К последним элементам приварены гайки. Отверстия при необходимости расширяются по аналогии дрелью с фрезой. Подобный тюнинг производится вдвоем.

На 2-м этапе один человек прикладывает к лонжеронам поперечную балку и закрепляет ее болтами. Помощник вставляет пластины с приваренными гайками на болты (со стороны багажника). Глушитель снимают или отсоединяют от 2-х задних резинок, чтобы он опустился под тяжестью собственного веса. Гайки требуется наживить, но не затягивать.

На 3-м этапе крепят продольную металлическую деталь с фаркопом. Помощнику необходимо заняться установкой болтов в отверстия в запаске сверху. Затем прикладывают металлическую деталь и слегка закручивают гайки.

Следующий этап предусматривает соединение 2-х металлических деталей с помощью 4-х болтов. Выполнить этот процесс быстро позволяет неполное закручивание гаек на предыдущих этапах. Затем, после наживления всех деталей, выставляется крюк по оси симметрии авто, а все крепежи прочно затягиваются.

Подключение электрики

Электрооборудование фаркопа — штепсельная розетка с проводами для соединения с электрооборудованием транспортного средства. Подключать фаркоп к автомобильной проводке необходимо по инструкции, которая прилагается к устройству. Провод требуется разрезать на 2 одинаковые части, зачистив концы и прикрутив их к розетке. Задняя часть розетки замазывается герметиком для изоляции. Задняя резиновая крышка, должна идти в комплекте.

Розетка крепится на кронштейне саморезами или болтами и подсоединяется к проводам заднего жгута проводки машины. Внутрь багажника провода помещаются через 2 отверстия в нише запаски. Со стороны багажника на проводах необходимо затягивать небольшие узлы, чтобы они не вылезали. В нижней части их можно примотать к ТСУ изолентой.

Цвета проводов жгута, которые необходимо подсоединить к фонарям, указаны в схеме электрооборудования ВАЗ 2114. Электрические соединения перед подключением розетки должны быть запаяны и изолированы. В комплекте у некоторых фаркопов есть разъемы, не позволяющие проводам спаиваться и скручиваться в точках соединения.

Подключение необходимо проводить при полностью выключенной электрике авто. Ключ зажигания необходимо вынуть. Электрические работы проводят с использованием тестера или путем прозвона электрической цепи.

Устанавливаем фаркоп на ВАЗ-2114 своими руками: чертежи, распиновка и подключение розетки

Многие автомобилисты хотят установить на свой автомобиль фаркоп, или говоря техническим языком тягово-сцепное устройство. Конечно, это выгодно, поскольку для перевоза грузов небольших габаритов не нужно будет вызывать грузовое такси, а достаточно прицепить прицеп к любимому «железному коню» и перевезти то, что необходимо. Тем более, что сейчас на рынке существует множество дополнительных устройств, таких как: багажник для перевозки лыж, велосипедов и прочего инвентаря.

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса.

О фаркопе на ВАЗ-2114

Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.

Схема устройство фаркопа

Прежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие.

Оторвавшийся прицеп спровоцировал ДТП

Все может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

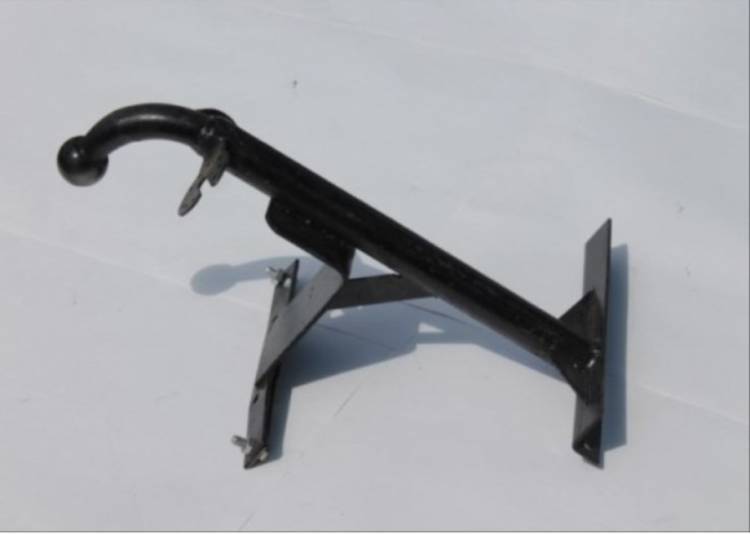

Фаркоп «Регион 12»

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

Упаковка фаркопа «Регион-12»

Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Алгоритм сборки фаркопа

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

    Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

Устанавливаем продольную балку ТСУ

Технические данные расположения проводки фаркопа

Протягиваем проводку и подключаем ее

Подключение проводки к общей электроцепи

Все собрано и готово к эксплуатации.

Разновидности фаркопа (тягово-сцепное устройство)

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки.

Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

Чертёж

Стандартный чертёж фаркопа

Рекомендации по эксплуатации

ТСУ установленное на автомобиль

Перед тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.

Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации.

Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.

Выводы

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

Как установить фаркоп на ВАЗ 2114

Дата публикации: 15 августа 2016 .
Категория: Автотехника.

Тягово-сцепное устройство является одним из самых популярных аксессуаров как для иномарок, так и для автомобилей отечественного производства. Сегодняшний рынок предлагает модели ТСУ для любых автотранспортных средств, включая легковые автомобили. Зная марку и год выпуска машины, вы можете подобрать фаркоп, который будет максимально отвечать вашим требованиям. Благодаря этому устройству вы сможете перевозить тяжелые грузы, транспортировать лодки, мотоциклы и многое другое. Но, для того чтобы заняться буксировкой, ТСУ сначала необходимо установить.

Конечно, данную услугу вам предоставят в любом автосалоне, однако там это будет стоить определенную сумму денег. Учитывая, что был приобретен прицеп, была оплачена его регистрация и получены права нужной категории платить еще и за монтаж фаркопа захочется далеко не каждому. И в этом действительно нет нужды, потому что ТСУ довольно просты в установке. Но перед покупкой изделия монтажом необходимо учесть некоторые нюансы.

Особенности выбора фаркопа для ВАЗ 2114

В магазинах автовладельцам чаще всего предлагают фаркопы, которые крепятся к днищу кузова, где расположена выемка для запасного колеса. В итоге автолюбителям приходится чуть ли не в щепки разносить кузов машины, чтобы установить такое ТСУ. Лучше отдавать предпочтение более прочным конструкциям, которые будут крепиться за что-то более внушительное, например, лонжероны.

Более качественные модели не подразумевают демонтажа бампера, что значительно упрощает процесс установки такого фаркопа. В лонжеронах предусмотрены боковые отверстия, которые просто засверливаются насквозь.

Опытные автолюбители советуют приобретать более дорогой, но прочный и простой в установке фаркоп фирмы Bosal. Это изделие намертво крепится к лонжеронам, оснащено съемным крюком и всем необходимым для монтажа и подключения электрики.

Для того чтобы установить ТСУ, достаточно обратиться к инструкции, которая прилагается к изделию, где все будет изложено пошагово. Например, как на картинке ниже.

Процесс установки фаркопа

Для того чтобы установить фаркоп на ВАЗ 2114 самостоятельно вам потребуются:

  • набор ключей;
  • электрическую дрель с фрезой;.
  • герметик.

Далее, выполните следующие действия:

  • Установите поперечную балку. Скорее всего, для этого потребуется расширить отверстия задних лонжеронов, в этом случае используйте фрезу.
  • Со стороны багажника поднимите шумоизоляцию и вставьте пластины с приваренными гайками в специальные прямоугольные отверстия лонжеронов. Если в какие-то отверстия гайки не влезают, их необходимо расширить, воспользовавшись дрелью с фрезой.
  • На этом этапе вам понадобится помощник, так как нужно будет одновременно приложить поперечную балку к лонжеронам, вставив болты и постараться с другой стороны багажного отделения вставить пластины с гайками, попав на болты. Гайки при этом только наживляются, а не закручиваются полностью. Если при этом вам будет мешаться глушитель, достаточно его снять, отсоединив его от 2 задних резинок. От этого он опустится и у вас появится больше пространства для «виражей».
  • Установите «железку» с самим фаркопом, для этого попросите помощника просунуть сверху в отверстия запаски болты. В это время вы нижней стороны прикладываете железку и наживляете гайку.
  • Соедините обе железки 4 болтами.
  • Выставите буксировочный крюк фаркопа ровно по оси симметрии и сильно затяните все, наживленные ранее, гайки.

После этого останется только произвести подключение розетки фаркопа, которая должна идти в комплекте с ТСУ. В этом процессе тоже нет ничего сложного.

Руководствуясь схемой подключения, которая также будет приложена к устройству, подсоедините провода нужных цветов и проверьте, чтобы все сигнальные огни работают, как положено.

В заключении

Как видите, в самостоятельной установке ТСУ нет ничего сложного. Изучите прилагаемую к фаркопу инструкцию по монтажу, попросите кого-нибудь помочь вам, и вы сможете сэкономить пусть и небольшую, но все-таки «энную» сумму денег.

Установка фаркопа на ваз 2114

Многие владельцы отечественных автомобилей с прицепами интересуются видео роликами с установкой фаркопа на ВАЗ 2114 своими руками. И это понять не трудно, ведь на российских автомашинах семейства Лада Самара ездят водители, как правило, со средним доходом. И покупка легкового прицепа для них тоже событие не рядовое, поэтому ничего удивительного нет в том, что люди пытаются сэкономить на услугах сервисных служб и автомобильных мастерских.

Правильно выбирайте фаркоп

Вот на чем, совершенно точно, не стоит экономить, так это на тяговом сцепном устройстве, благодаря которому осуществляется сцепка авто тягача с прицепной конструкцией. ТСУ или фаркоп непременно должен быть выполнен из качественной стали в заводских условиях. Устройство должно обязательно пройти полный комплекс испытаний, предусмотренный разработчиками оборудования. В ином случае первая же поездка с автопоездом, то есть с тягачом и буксируемым средством может закончиться аварией.

Не стоит делать выбор в пользу фаркопов, монтирующихся на днище автомобиля. Устанавливая таким образом сцепное устройство, автолюбители рискуют сильно навредить кузову автомашины. Выбирать следует приборы, монтируемые на более прочных элементах, к примеру, на лонжеронах.

Существуют устройства, для монтажа которых не нужно разбирать конструкцию бамперов, это делает всю работу значительно более быстрой и менее трудоемкой. Покупайте фирменные фаркопы надежных производителей. Пусть при этом будет более высоким ценник, зато устройство будет иметь съемный крюк, а также все детали, требующиеся для установки и нормальной работы электрической системы фаркопа. Чтобы правильно провести все мероприятия по монтажу сцепного устройства, внимательно ознакомьтесь с его описанием и инструкцией по установке, которые обязательно входят в комплектацию фирменных приборов.

Инструменты

Перед установкой сцепного устройства подготовьте необходимые инструменты и материалы. Из последних – это какой-либо вид герметика, иногда имеет смысл заранее запастись порошковой краской, чтобы покрыть ею места, поврежденные во время сверления дрелью. Облегчает любые слесарные и монтажные работы современная электрическая дрель, к которой прилагаются сверла и фрезы. Каждому автолюбителю полезно иметь по возможности более полный набор гаечных ключей, ведь они пригодятся не только для монтажа фаркопа.

Порядок работ по установке фаркопа на кузов ВАЗ 2114

  1. Прежде всего проводится монтаж поперечной балки. Как правило, при этом с помощью фрезы расширяют отверстия, находящиеся на задних лонжеронах.
  2. Открывайте багажное отделение, удаляйте защитное покрытие и через прямоугольные прорези в лонжеронах вставляйте детали с гайками. В случае, когда в определенные окна крепеж не проходит, данные отверстия просверливают фрезой, чтобы они стали шире.
  3. На лонжероны укладывается поперечная балка таким образом, чтобы с двух сторон состыковались гайки с болтами. На этом этапе не следует сильно завинчивать гайки, их только слегка наживляют. Эту работу удобнее проводить, если у вас есть напарник, который сможет помочь точно навести и соединить детали крепежа.
  4. Установите строго вертикально крюк сцепного устройства, после чего можно окончательно затянуть гайки.
  5. Подсоедините электропровода фаркопа к электрике автомобиля согласно имеющейся схеме. Для удобства провода отмечены каждый своим цветом, так вы их не перепутаете.
  6. Теперь осталось провести проверку. Сначала убедитесь, что огни на прицепе включаются согласованно с сигналами автомашины. Потом произведите пробную поездку, во время которой станет понятно, правильно ли вы установили фаркоп на машину ВАЗ 2114.

Если есть вопросы, звоните в магазин Прицепчикоф, наши специалисты всегда помогут!

Установка фapкoпа на ВАЗ 2113, 2114





Для ваз 2113/ 2114 существует 3 вида прицепных устройств отечественного производителя ТМ
"Автоприбор". Первый (тот, что рассматриваем) - с цельно-вварным крюком, второй: со съемным
только шаром, и третий - с кованным крюком, съемным на 2 болта. Принцип установки у всех трёх
фapкoпов на 13-.ю и 14-ю модель ВАЗа одинаковый. Тип фapкoпа - лонжеронный (бамперный
описан в статье 2108/09). Комплект прицепного полный, имеет электропакет, сертификат
качества и все дополнительные кронштейны и элементы для монтажа на авто.
Процес установки фapкoпа на 2113, 2114 может отнять 2.5-3 часа времени у мастера, включая
подключение розетки. Изнутри багажника кузов машины обклеен шумо-виброизоляцией,
продольно лонжерону по обе стороны идет 2 прорези, в которые вкладываются уголки с
внутренней резьбой для крепежных болтов фapкoпа. Рама ВАЗ 2114 , 2113 имеет готовые под
установку фapкoпа отверстия, приложив к ним деталь, попадаем болтом в резьбу уголка и
наживляем болты крепления. Наживив все болты- затягиваем.




В нише багажника делаем 4 сквозных вертикальных отверстия к багажнику, соответствующие
отверстиям фapкoпа, промазываем болты и закручиваем гайки.

После операции по установке фapкoпа на Ладу 2113 2114 - обрабатываем поверхности в стыках
соприкосновения к кузову автомобиля и болты.



Согласно данной в комплекте прицепного распиновке- собираем розетку и через резиновые
уплотнители в кузове - прокладываем провода к контактем задних фонарей. И подключаем.


                           Если у Вас возникнут дополнительные вопросы, можете обращаться по телефонам: (097)8506444, (050)2082444.

Благодарим за внимание. Ждем Ваших звонков.

С уважением,
Александр Антонюк
Компания "RMotors"
тел. 044-592-34-44
063-263-89-44
097-850-64-44
050-208-24-44
www.rmotors.com.ua
[email protected]







Как поставить фаркоп на ваз

Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

Самые популярные типы фаркопов:

Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

Как установить фаркоп на ваз 2114

Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.

Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.

Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.
Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.

Установка фаркопа на ваз 2114

  1. Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

  1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
  2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
  3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
  4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

  1. Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.
Кроме того:

  1. Все электроработы рекомендуется проводить с применением тестера.
  2. Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена. В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.

Полезное видео

Дополнительную интересную информацию вы можете найти на видео ниже:

Многие автомобилисты хотят установить на свой автомобиль фаркоп, или говоря техническим языком тягово-сцепное устройство. Конечно, это выгодно, поскольку для перевоза грузов небольших габаритов не нужно будет вызывать грузовое такси, а достаточно прицепить прицеп к любимому «железному коню» и перевезти то, что необходимо. Тем более, что сейчас на рынке существует множество дополнительных устройств, таких как: багажник для перевозки лыж, велосипедов и прочего инвентаря.

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса.

О фаркопе на ВАЗ-2114

Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.

Схема устройство фаркопа

Прежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие.

Оторвавшийся прицеп спровоцировал ДТП

Все может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

Фаркоп «Регион 12»

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

Упаковка фаркопа «Регион-12»

Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Алгоритм сборки фаркопа

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

    Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

Устанавливаем продольную балку ТСУ

Технические данные расположения проводки фаркопа

Протягиваем проводку и подключаем ее

Подключение проводки к общей электроцепи

Все собрано и готово к эксплуатации.

Разновидности фаркопа (тягово-сцепное устройство)

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки.

Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

Чертёж

Стандартный чертёж фаркопа

Рекомендации по эксплуатации

ТСУ установленное на автомобиль

Перед тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.

Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации.

Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.

Выводы

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

Фаркоп – это специализированное тяговое приспособление. Устройство предназначается для оптимального крепления прицепа к транспортному средству и максимально равномерного распределения нагрузки. Автолюбители знают, что фаркоп способен расширить возможности автомобиля и обеспечить максимальный уровень безопасности в период транспортировки значительных грузов. Опытные профессионалы утверждают, что правильно установленный фаркоп не только придает машине привлекательный эстетичный внешний вид, но и добавляет ей множество функций.

Зачем нужен фаркоп

Новички автолюбители считают, что фаркоп может выполнять только лишь защитную функцию. Разумеется, такое мнение ошибочно, поскольку изделие защищает не только от удара сзади, но и помогает перемещать достаточно громоздкие грузы без каких-либо опасений. В тот момент, когда необходимо осуществить установку фаркопа на автомобиле ваз-2112 и многие другие, необходимо предварительно знать, что на сегодняшний день опытные профессионалы представляют четыре основных направления данного агрегата:

  1. съемные, которые фиксируются специализированными замками;
  2. условно несъемные, фиксирующиеся при помощи болтов;
  3. сварные;
  4. торцевые.

Естественно, что в зависимости от различных видов транспортного средства, выбираются различные типы фаркопов. Это обусловлено тем, что в ходе выбора такой комплектации нужно учитывать не только вес транспортного средства и будущих грузов. Также имеет значение марка автомобиля, его вес, тип прицепа и иные особенности.

Поскольку современные владельцы транспортных средств неоднократно стараются самостоятельно осуществить установку фаркопа на автомобиле ВАЗ 2112, то компетентные профессионалы сервисных центров создали инструкцию, которая поможет осуществить данное действие без каких-либо погрешностей.

Пошаговая инструкция

Прежде чем приступить к установке фаркопа на автомобиль, необходимо приобрести его. При этом особенностью является то, что профессионалы рекомендуют покупать лишь полностью подходящие запчасти. Высококачественный фаркоп непосредственно от завода-производителя укомплектован следующими деталями:

  • тягово-сцепным устройством;
  • специализированными металлическими пластинами;
  • втулками:
  • соответствующими проводами и розетками.

Естественно, что сопровождает такую комплектацию специализированная инструкция, в которой говорится о том, что можно установить специализированные комплектующие без предварительного демонтажа бампера. Однако в этом случае владелец автомобиля ВАЗ должен быть готов к тому, что возникнет необходимость просверлить дополнительные отверстия в полу. Профессионалы не рекомендуют осуществлять такую деятельность и добавлять лишние отверстия в нижнюю часть автомобиля.

Алгоритм действий

  • Осуществляем демонтаж бампера;
  • Снимаем обивку порогов;
  • При помощи специализированного инструмента просверливаем несколько отверстий, которые должны проходить через отверстия кронштейна. Таким образом, мы создаем двоичные крепления для тягово-сцепного устройства. При этом стоит отметить, что диаметр отверстия не должен превышать 13 мм.

  • Обрабатываем отверстия специализированным средством;
  • Закрепляем устройство при помощи усиливающей металлической пластины;

  • Затягиваем болты и подкладываем шайбу;
  • В нижней части лонжерона проделываем симметричные два отверстия для нижнего крепления;
  • Для того чтобы избежать различий или несовпадений между отверстиями, рекомендуется использовать специализированную усиливающую накладку;
  • Затягиваем крепежные гайки.

После осуществления таких действий установка фаркопа на автомобиле ВАЗ считается завершенной. Остается лишь правильно подключить его.

Особенности подключения сцепного устройства

В момент демонтажа бампера каждый владелец транспортного средства может увидеть, что в кузове существуют три специализированные заглушки выполненные из высококачественной резины. Для подключения детали необходимо вытащить среднюю заглушку. В существующий разъем вставляем уплотнительную муфту и через нее пропускаем провода. Не стоит забывать, что предварительно необходимо выполнить специализированные отверстия во внутренней панели.

Провода прокладываются непосредственно к левому фонарю по порогам автомобиля. Подключение осуществляется по цветам, врезка предусматривается в специализированный жгут задних фонарей.

Профессионалы рекомендуют закрепить розетку на кронштейне. Это поможет сохранить провода целыми и избавит от лишнего шума при движении.

Все мероприятия, связанные с установкой данной детали на автомобиль ВАЗ 2112, занимает не более нескольких часов. Однако если владелец автомобиля самостоятельно не в силах осуществить такие действия, то необходимо непременно обратиться к опытным профессионалам в сервисный центр.

>

Несколько секретов как поставить фаркоп на ВАЗ 2114 своими руками

Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление. Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

Самые популярные типы фаркопов:

  • фланцевые;
  • сварные;
  • съёмные.

Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

Фаркоп на ваз 2114

Как установить фаркоп на ваз 2114

Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.

Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.

Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.
Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.

Установка фаркопа на ваз 2114

    1. Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

Поперечная балка

    1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
    2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами. Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
    3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
    4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

Продольный элемент фаркопа

  1. Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля. Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Схема электрики фаркопа

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.
Кроме того:

  1. Все электроработы рекомендуется проводить с применением тестера.
  2. Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена. В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.

Полезное видео

Дополнительную интересную информацию вы можете найти на видео ниже:


Как поставить фаркоп на ВАЗ 2114, распиновка тсу

Как установить фаркоп на ВАЗ-2114 своими руками: чертёж, подключение

Не пропусти

  • Новогодние гирлянды своими руками (25 фото)
  • Пасхальные поделки своими руками
  • Поделки на хэллоуин своими руками
  • Как сделать игрушки из помпонов своими руками: мастер-класс
  • Аппликации за 5 минут
  • ОРИГАМИ из бумаги Кубики Трансформеры
  • Как сделать розу из фоамирана своими руками? Мастер-класс
  • Бумажное кружево, скотч декоративный купить, заказать с доставкой
  • Эксклюзивные цветы из кожи своими руками, Крестик
  • 50 идей подарков на 14 февраля парню — список лучших презентов молодому человеку
  • Как сшить юбку своими руками, Женские Вопросы
  • Из картона
  • Как сделать ловец снов своими руками, Мастер-класс на
  • Подарочные коробки своими руками: 25 лучших идей
  • Приглашения на свадьбу своими руками
  • Как сделать дырки и потертости на джинсах? Мастер-класс и видео
  • 101 обезьяна своими руками в разных техниках рукоделия: выбери свой символ 2016 года, Крестик
  • Тряпичная кукла Закрутка своими руками
  • Ангел из бумаги оригами: мастер-классы, видео, идеи
  • Как украсить комнату к 14 февраля: гирлянды ко Дню святого Валентина
  • 5 идей подарков на 14 февраля своими руками: дарите любовь близким!
  • Как сделать кораблик своими руками
  • Игрушки на Новый год
  • Игрушка змея своими руками выкройка мастер-класс, Игрушки своими руками
  • Как и из чего делать собаку к новому году 2018 (40 фото)
  • Поделка цветок
  • Как и из чего сделать обезьяну своими руками
  • Оригами собака
  • Домашний пластилин — Самое интересное в блогах
  • Оригинальный подарок новорожденному — носочный букет
  • Макраме для начинающих: советы и хитрости
  • Как платят алименты с материальной помощи в 2018 году
  • Ювелирный этикет: как правильно носить кольца
  • Как правильно ухаживать за зубами, MEDPLUS, МЕДПЛЮС
  • Какая минимальная страховая пенсия в России?
  • Уголовная ответственность за неуплату алиментов (ст
  • Руническая остуда, рассорки, отворот
  • Пылесос для бассейна своими руками, Строительный портал
  • Возврат подарочного сертификата: закон о защите прав потребителей
  • Крем для лица с гиалуроновой кислотой: свойства, рецепты, рейтинг
  • Как научиться плавать под водой правильно
  • Автомобильные люки
  • Чем отличается юрист от юрисконсульта — особенности, обязанности и примеры
  • Какой штраф за неуплату парковки в Москве?
  • Замена помпы (водяного насоса) на ВАЗ 2108, 2109
  • Ширма шкаф
  • Размер алиментов в 2018 году, его изменение (уменьшение, увеличение), индексация
  • Винтовой механический домкрат — выбираем модель для себя
  • Сайт о плавании: Техника плавания способом баттерфляй и дельфин
  • Кефирно-огуречная диета на 5 и 7 дней, меню, эффективность, разгрузочные дни, противопоказания
  • Юный техник, 2013 № 02
  • С какого возраста берут в детский сад по закону?
  • Самые лучшие маски для кожи лица – 12 домашних рецептов
  • Высококалорийная диета — для дистрофиков и спортсменов
  • Алименты после 18 лет ребенку в 2018 году на учащегося, студента или нетрудоспособного
  • Поделки к Пасхе из бумаги, беспера, теста — Подставки для яиц, поделки, оригами
  • Рецепция римского права: этапы, причины, значение
  • Сероводородная вода
  • Модные юбки весна-лето 2018 года, фото, новинки, тренды
  • Инфляция доллара
  • Карбокситерапия что это такое, фото До и После
  • Сколько стоят лабутены, Женские Вопросы
  • Страны-участники ШОС
  • Датчик положения коленчатого вала
  • Прикуриватель автомобильный
  • Что такое турбонаддув, как работает двигатель с турбиной, устройство
  • ДТП с участием пешехода: статистика, причины, профилактика
  • Диета Кейт Мосс: меню, рецепты, секреты стройности и красоты
  • Модные куртки 2018-2019: женские куртки — фото модных курток, новинки, фасоны, тенденции
  • Модная обувь осень 2017
  • Ремонт, схема, устройство, а так же неисправности тормозной системы ваз 2110
  • Доступность информации — это что такое?
  • Компьютерная диагностика автомобиля: диагностика двигателя авто в техцентре ГАРАЖ, компьютерная диагностика двигателя автомобилей ВАЗ — Москва (ЮЗАО): цена на компьютерную диагностику авто самая низкая в Москве
  • Весенние поделки для детского сада
  • Что такое режим КТО? Особенности введения режима
  • Какие субсидии можно получить от государства: перечень, условия, особенности оформления
  • КАК СДЕЛАТЬ САМЫЙ ПРОСТОЙ БАССЕЙН СВОИМИ РУКАМИ–ФОТО И ЧЕРТЁЖ, Своими руками — Как сделать самому
  • Микрогибридная силовая установка VW сопоставима по эффективности с дизелем
  • Диета для Тельцов женщин: меню, как питаться Тельцам по гороскопу для похудения
  • Все про итальянские шубы: обзор моделей из Италии
  • Что такое демо-версия и какие у нее есть особенности
  • Оккультные символы
  • Просрочил замену водительского удостоверения: как восстановить?
  • Правильное питание по аюрведе
  • Стенка в виде полок
  • Как сделать пластилин в домашних условиях своими руками — быстро и просто!
  • Можно ли второй раз подавать на алименты: процедура и практика
  • Tommy Hilfiger — качество одежды, отзывы, модные коллекции
  • Новогодняя гирлянда своими руками
  • Слотированные и перфорированные тормозные диски
  • Детокс-диета на 10 дней – очищение организма с приятным бонусом в виде похудения
  • Маски для проблемной кожи лица в домашних условиях
  • Держатель для балконного ящика для цветов: 8 оригинальных идей
  • Работа судебным приставом: отзывы сотрудников
  • Облагаются ли несовершеннолетние дети налогом на имущество?
  • Служебная дисциплина в органах внутренних дел: порядок и понятие
  • Специальная оценка условий труда: что это такое? Цель специальной оценки условий труда
  • Тинькофф Банк для юридических лиц: услуги, тарифы, отзывы
  • Какие бывают надувные бассейны для дачи: фото, характеристики, преимущества, недостатки
  • Диета с зеленым кофе: отзывы диетологов

Chevrolet Captiva ›


Бортжурнал ›
Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа.
Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:
◾стандартный;
◾универсальный.

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа.
В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.
Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.
Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов.
На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки.
По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )
1 Левый поворотник
2 +12В (опция) или Задний противотуманный фонарь
3 Масса
4 Правый поворотник
5 Правый габарит и подсветка номера
6 Тормозные огни
7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)
1. Левый поворот (Желтый)
2. Задний противотуманный фонарь (Синий)
3. Земля для контактов с 1 по 8 (Белый)
4. Правый поворот (Зеленый)
5. Левая сторона габаритов и подсветки номера (Коричневый)
6. Стоп-сигналы (Красный)
7. Правая сторона габаритов и подсветки номера (Черный)
8. Задний ход (Розовый)
9. +12В с аккумулятора (Оранжевый)
10. +12В при наличии зажигания (Серый)
11. Земля для контакта 10 (Бело-черный)
12. Сигнальный провод (обычно запасной) (Бело-синий)
13. Земля для контакта 9

Как установить фаркоп на ВАЗ 2114

Дата публикации: 15 августа 2016.

Тягово-сцепное устройство является одним из самых популярных аксессуаров как для иномарок, так и для автомобилей отечественного производства. Сегодняшний рынок предлагает модели ТСУ для любых автотранспортных средств, включая легковые автомобили. Зная марку и год выпуска машины, вы можете подобрать фаркоп, который будет максимально отвечать вашим требованиям. Благодаря этому устройству вы сможете перевозить тяжелые грузы, транспортировать лодки, мотоциклы и многое другое. Но, для того чтобы заняться буксировкой, ТСУ сначала необходимо установить.

Конечно, данную услугу вам предоставят в любом автосалоне, однако там это будет стоить определенную сумму денег. Учитывая, что был приобретен прицеп, была оплачена его регистрация и получены права нужной категории платить еще и за монтаж фаркопа захочется далеко не каждому. И в этом действительно нет нужды, потому что ТСУ довольно просты в установке. Но перед покупкой изделия монтажом необходимо учесть некоторые нюансы.

Процесс установки фаркопа

Для того чтобы установить фаркоп на ВАЗ 2114 самостоятельно вам потребуются:

  • набор ключей;
  • электрическую дрель с фрезой;.
  • герметик.

Далее, выполните следующие действия:

  • Установите поперечную балку. Скорее всего, для этого потребуется расширить отверстия задних лонжеронов, в этом случае используйте фрезу.
  • Со стороны багажника поднимите шумоизоляцию и вставьте пластины с приваренными гайками в специальные прямоугольные отверстия лонжеронов. Если в какие-то отверстия гайки не влезают, их необходимо расширить, воспользовавшись дрелью с фрезой.
  • На этом этапе вам понадобится помощник, так как нужно будет одновременно приложить поперечную балку к лонжеронам, вставив болты и постараться с другой стороны багажного отделения вставить пластины с гайками, попав на болты. Гайки при этом только наживляются, а не закручиваются полностью. Если при этом вам будет мешаться глушитель, достаточно его снять, отсоединив его от 2 задних резинок. От этого он опустится и у вас появится больше пространства для «виражей».
  • Установите «железку» с самим фаркопом, для этого попросите помощника просунуть сверху в отверстия запаски болты. В это время вы нижней стороны прикладываете железку и наживляете гайку.
  • Соедините обе железки 4 болтами.
  • Выставите буксировочный крюк фаркопа ровно по оси симметрии и сильно затяните все, наживленные ранее, гайки.

После этого останется только произвести подключение розетки фаркопа, которая должна идти в комплекте с ТСУ. В этом процессе тоже нет ничего сложного.

Руководствуясь схемой подключения, которая также будет приложена к устройству, подсоедините провода нужных цветов и проверьте, чтобы все сигнальные огни работают, как положено.

Лада 2114 простая чепырка ›


Бортжурнал ›
Выбор фаркопа 2114

Что казалось бы проще, поехал в магазин и купил! Я тоже так рассчитывал, поеду и куплю. Но, не тут то было!
Объехал все наши магазины, фаркоп на 2114 был только в 4 магазинах и все одного вида.
Вот такого типа:

Как мне сказал хозяин одного магазина, это очень хорошие фаркопы, их все берут. Ну куда уж там хорошие!
Крепиться он чисто к днищу кузову где выемка под запаску. Больше у людей выбора нет, вот и берут и рвут кузова во все щели)))
Считаю что нормальный фаркоп должен хоть как то крепиться за что то более крепкое (лонжероны)
Далее гугл в помощь! Нашел еще два основных вида фаркопов на 2114
1.

Ставиться без съема бампера, в лонжеронах даже есть боковые отверстия в первом металле, нужно лишь только засверлить насквозь и установить.
Лазил я лазил под машиной так и не понял как подлезть там можно дрелью, но как то люди сверлят и ставят), но именно у меня где есть отверстия, там точно не подлезешь?! Да и чет он мне не пригляделся.
2. Фаркоп фирмы Bosal
Его как увидел понял, что нужен именно он, крепиться намертво к лонжеронам, да еще и крюк съемный, что тоже не мало важно.
Начал поиски, искал сначала б\у, одни не хотели заниматься отправкой, у других была цена такая, что проще было переплатить 1000-1500 зато купить новый и исключить возможность кидалова, что я и сделал. Заказал еще давно, рассчитывал успеть до нового года получить, но по истечению различных обстоятельств увидел я его только сегодня)))

Забрать с транспортной я как всегда сам не смог, забирали как всегда друзья! Первое что они мне сказали, да фаркоп серьезный) мощный

труба диаметром точно не меньше 63, а все пластины с 5ки))

В комплекте есть абсолютно все, розетка, проводка, все болты, паспорт…
Не знаю даже когда теперь его поставлю, но пока доволен выбором!
А вот так он будет выглядеть на машине (фотки не мои, взяты тут на сайте www.drive2.ru/l/3887395/#a73556452)


Не хилый усилитель бампера получится, да и при желании можно легко снять крюк и торчать ни чего не будет из под бампера (то что нужно))
Сейчас смотрел, с нового года еще на 500р подорожал, во время заказал)))

чертёж, подключение – видео-инструкция по монтажу своими руками, схема подключения, фото —  VPM

Ниже смотрите видео про как установить фаркоп на ваз 2109 своими руками и выскажите свое мнение об этом в отзывах к статье.

Качество видео: VHSRip

Видео загружено админу от пользователя Аввакум: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос Как установить фаркоп на ваз 2109 своими руками нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Акция! Купи квартиру в новостройке – и бесплатно наслаждайся строительным мусором в подъезде и грохотом перфораторов с 5 утра все ближайшие 10 лет!

Дата выхода: 25. 10. 2020 года

Оценка автовладельца по имени Аристарх : Цена, большой, высокий клиренс, на трассе экономичный, лёгок в управлении, дизель от мерса – сказка, автомат отличный, много места в багажнике.

Категория: Сделать авто своими силами

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3928, ширина — 1100, высота — 1010 мм. Колесная база составляет 2021 мм. Дорожный просвет 166 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 73 мм, ход поршня – 76 мм. Коленвал двигателя и разгоняется до 8000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Выложил админ: по просьбе Гамлета

Оригинальное название: . . . . . . 2109

Смех в теме: Поляк-иммигрант идёт в автоинспекцию подавать заявление на водительские права.Первым делом, разумеется, надо пройти окулиста.Тот показывает поляку карточку с буквами “Б Ж Э Н Ч И Ш Ч Ы К Е В И Ч””Прочитать можете?” – спрашивает окулист.”Прочитать? – отвечает поляк. – Да я этого мужика знаю!”

Здравствуйте, дорогие читатели нашего сайта! Сегодня предлагаю поговорить про фаркоп своими руками. Рассмотрим основные нюансы такого решения, насколько оно рациональное и почему некоторые решаются собирать конструкцию для присоединения прицепа самостоятельно, а не покупают ее у проверенных производителей.

Тема фаркопа или тягово-сцепного устройства (ТСУ) очень актуальная среди множества автомобилистов. Не всем хватает возможностей багажного отсека, куда влезает слишком мало вещей.

Как выбрать фаркоп?

Вам нужно найти в каталоге свой автомобиль и выбрать производителя фаркопа — отечественного или зарубежного. Для каждой модели автомобиля выбор шара ограничен, вы подбираете лишь необходимую вам грузоподъемность (для некоторых автомобилей существует единственный её вариант), а форма и тип крепления индивидуальны для каждой модели и не могут варьироваться.

В соответствии со стандартом сцепной шар и ответная часть прицепа имеют одинаковый диаметр 50 мм, поэтому любой прицеп подходит к любому ТСУ.

Установка фаркопа на Ваз 2109

Если Вы живете в частном доме или имеете дачу за городом, то рано или поздно Вы столкнетесь с необходимостью установки фаркопа на автомобиль. Преимущества его очевидны: взяв прицеп Вы можете перевозить гораздо больше груза,чем в багажнике и салоне авто. Обычно грузоподъемность прицепа для легкового автомобиля составляет 500 кг. Сначала прицепное устройство необходимо купить — для каждого автомобиля семейства Ваз выпускается свой. То есть фаркоп с Ваз 2105 не подойдет для установки на автомобиль Ваз 2108,2109 и т.д. Все дело в разной геометрии кузова и как следствии разного типа крепежа. Установка фаркопа состоит из двух этапов: 1) Крепление к раме автомобиля 2) Вывод и подключение к проводке электрического разъема Для установки в раме автомобиля Ваз 2109 имеются специальные отверстия.


Отверстия в раме

К ним с помощью болтов крепится непосредственно само прицепное.Также необходимо просверлить две дырки в багажнике и также через эти дырки стянуть фаркоп болтами.


Просверливаем дырки в багажнике

Определенное неудобство представляет зажатие гаек через отверстия в раме, но это преодолимо.


Отверстия под гайки

В итоге необходимо было просто просверлить две дырки и зажать шесть болтов. Все, фаркоп прикреплен к раме девятки. Теперь необходимо провести кабель от разъема внутрь багажника. Просверливаем отверстие в багажнике под размер металлорукава, в котором Вы пустите кабель.


Отверстия для электрического провода

Кабель лучше брать с разноцветными либо пронумерованными жилами, чтобы потом не было путаницы при расключении разъема. В кабеле число жил должно быть не меньше семи. Сразу оговоримся,что разъемов на фаркоп существует два вида: 1) Росиийский разъем с семью пинами


Российский разъем фаркопа

2) Европейский разъем с тринадцатью пинами.


Европейский разъем фаркопа

В европейском стандарте используется больше проводов, потому что он предусматривает подключение домов на колесах, с дополнительными функциями. Если у Вас прицеп с разъемом евростандарта, а на фаркопе разъем с семью жилами,то не беда — продаются специальные адаптеры (переходники).


Переходник

Такой переходник с одной стороны имеет разъем на 7 контактов, с другой на 13. Естественно 6 проводов и их функции со стороны прицепа задействованы не будут, но они и не нужны, т.к они предусмотрены для домов на колесах. Итак, кабель в металлорукаве Вы протянули. Теперь необходимо его расключить. Расключать лучше всего к жгуту задних фар девятки.

Подключение проводки

Сначала находим провод на лампочку левого поворота. Перекусываем его в удобном месте и с помощью специального крепежа (можно и на обычную скрутку) соединяем с жилой на разъем прицепного. Со стороны фаркопа эту жилу садим на контакт №1. Находим провод на задний противотуманный фонарь, также перекусываем его и соединяем со следующей жилой кабеля, со стороны разъема эту жилу садим на контакт №2. Массу соединяем со следующей жилой кабеля,со стороны разъема эту жилу садим на контакт №3. Находим провод сигнала правого поворота, перекусываем его и соединяем со следующей жилой кабеля, со стороны разъема эту жилу садим на контакт №4. Находим провод правого габарита, перекусываем его и соединяем со следующей жилой кабеля, со стороны разъема эту жилу садим на контакт №5. Находим провод стопов, перекусываем его и соединяем со следующей жилой кабеля, со стороны разъема эту жилу садим на контакт №6. Находим провод левого габарита, перекусываем его и соединяем со следующей жилой кабеля, со стороны разъема эту жилу садим на контакт №7. Хорошо, разъем подключили, теперь необходимо проверить правильность подключений. Лучше это сначала сделать без подключения прицепа. Возьмите лампочку на 12В, припаяйте к ней проводки, один вставьте в середину разъема (масса), а другой по очереди будем подносить к контактам.Включите левый поворот и вставьте второй провод лампочки в контакт №1. Лампочка должна моргать. Если не моргает где то ошибка в подключении. Таким же образом проверяем правый поворот, габариты, стопы и противотуманки. Если все исправно отрабатывает, тогда подключаем штекер прицепа к разъему фаркопа Ваз 2109 и ещё раз убеждаемся в правильности работы световой индикации уже на прицепе.

Особенности выбора фаркопа для ВАЗ 2114

В магазинах автовладельцам чаще всего предлагают фаркопы, которые крепятся к днищу кузова, где расположена выемка для запасного колеса. В итоге автолюбителям приходится чуть ли не в щепки разносить кузов машины, чтобы установить такое ТСУ. Лучше отдавать предпочтение более прочным конструкциям, которые будут крепиться за что-то более внушительное, например, лонжероны.

Более качественные модели не подразумевают демонтажа бампера, что значительно упрощает процесс установки такого фаркопа. В лонжеронах предусмотрены боковые отверстия, которые просто засверливаются насквозь.

Опытные автолюбители советуют приобретать более дорогой, но прочный и простой в установке фаркоп фирмы Bosal. Это изделие намертво крепится к лонжеронам, оснащено съемным крюком и всем необходимым для монтажа и подключения электрики.

Это интересно: Выбираем авто холодильники для автомобилей

Для того чтобы установить ТСУ, достаточно обратиться к инструкции, которая прилагается к изделию, где все будет изложено пошагово. Например, как на картинке ниже.

Рекомендации по эксплуатации

При эксплуатации автомобиля Лада с фаркопом, надо соблюдать некоторые правила эксплуатации данной детали:

  • После каждой поездки тяговой элемент обрабатывается специальными антикоррозийными растворами, с него удаляют грязь и влагу.
  • Сцепной шар, если он не используется, покрывается защитной смазкой и специальным колпачком.
  • При транспортировке прицепного устройства с полной загрузкой, скорость автомобиля не должна превышать 90 километров в час.
  • Перевозку сверхтяжелых, крупногабаритных прицепов, осуществляют с использованием фаркопа с повышенной грузоподъемностью.
  • После установки ТСУ, деталь регистрируют в ГИБДД.

Фаркоп расширяет возможности автомобиля. Оснащенная ТСУ машина, способна буксировать прицепы или другие транспортные средства. Однако следует подбирать тяговые сцепные устройства, подходящие под конкретную модель транспортного средства.

источник

Основные работы

Чтобы установить агрегат первого типа, потребуется очистить отверстия, закрутив болты. Подобная процедура длится не более 15 минут. Необходимо отметить, что в этом случае рекомендуется купить фирменный фаркоп на ВАЗ 21099. Самодельные конструкции могут не совпасть с имеющимися отверстиями.

При креплении второго элемента следует обратить внимание на дырки в лонжеронах. Зачастую такой агрегат устанавливается на бампер ВАЗ. В некоторых случаях потребуется сделать дополнительные отверстия.

Последняя категория предусматривает самостоятельное обустройство дырок. Таким образом устанавливал фаркоп не один владелец ВАЗ 21099. Чтобы придать конструкции большую надежность, рекомендуется усилить пол багажника.

Первоначально делаются разметки будущих отверстий. Для этого потребуется помощник. Затем они высверливаются и очищаются. При необходимости используются накладки на бампер ВАЗ. Чтобы их поставить, придется демонтировать данный агрегат. Как снять задний бампер ВАЗ, знает каждый водитель. В редких случаях он режется болгаркой. Если нужно установить фаркоп фирменный, тогда рекомендуется воспользоваться соответствующей инструкцией.

Зачастую фаркопы монтируются без проведения дополнительной работы. Применяются они:

  • для перевозки дополнительного груза;
  • для защиты от удара сзади.

Еще одним важным моментом в этом вопросе является подключение проводки к соответствующей колодке фаркопа. Если масса ВАЗ 21099 вместе с прицепом не больше 3500 кг, тогда для управления машиной достаточно иметь права категории «В». В противном случае придется получить категорию «Е».

Пошаговая инструкция

Автомеханики рекомендуют устанавливать фаркоп только на эстакаде. Для этого потребуются следующие инструменты и материалы: карандаш, ключи, дрель, гофра, герметик. Первоначально агрегат приставляется к заднему лонжерону. Наметки делаются с помощью карандаша. В нише запасного колеса и в лонжероне делается по 4 отверстия. Фаркоп затягивается и прижимается к кузову с помощью комплекта болтов, гаек и шайб. Через отверстия просовывается гофра. В ней укладывается проводка, идущая к розетке. Все щели заделываются герметиком.

Что касается особенностей подключения электрической части этого агрегата, то рекомендуется использовать задний фонарь. Для этого обрезаются провода:

  • габаритного света,
  • стоп-сигнала,
  • левого и правого поворотников.

Массовый провод ставится на болт фиксации фары. Проводка спаивается либо помещается в специальный разъем. Как правильно выполнить эту процедуру, подскажет соответствующая схема. Установка фаркопа является сложным процессом и предусматривает некоторые трудности. Уголки с резьбой, входящие в комплект с монтируемым агрегатом, следует устанавливать в отверстия, сделанные в днище внутри багажника.

Необходимо учесть, что они закрыты шумоизоляционным материалом, поэтому их сложно найти. Еще один сложный момент связан с подключением проводки. В этом случае нужно помнить, что на фаркоп идет разъем «мама».

У автовладельцев, живущих за городом или имеющих в собственности домик в деревне в качестве дачи, частенько возникает необходимость в перевозке объемных грузов. Те из них, кто еще не обзавелся прицепом для автомобиля, в большинстве своем, хотят сделать это. Несмотря на то что автомагазины сегодня предлагают широчайший ассортимент тягово-сцепных устройств, некоторым водителям иногда все-таки не удается найти прицепное для своей модели автомобиля либо цена его оказывается непомерно высока. Возможность сделать фаркоп своими руками приближают таких автолюбителей к исполнению желания перевозить крупногабаритные грузы на собственном прицепе.

Подключение розетки

После того, как фаркоп был установлен, приступают к подключению розетки с проводами. Они обеспечивают электрическое соединение с прицепным устройством автомобиля. Распиновка контактов выглядит следующим образом:

  1. Желтый (Указатель левого поворота).
  2. Свободный.
  3. Черный (Масса).
  4. Белый (Указатель правого поворота).
  5. Свободный.
  6. Красный (Стоп-сигнал).
  7. Синий (Габаритные огни).

После выполнения соединения, провода протягивают в отверстия в нише для запаски. Запитывают розетку от коннекторов задних фар автомобиля.

ВАЗ 2114

LADA v1.0.0.0 Мод


Кредиты: кулибин
Загрузка ...

Этот контент был загружен посетителями сайта. Если вы заметили ошибку, сообщите нам об этом.


Для чего используется этот мод:

Если вы сталкиваетесь с трудностями, которые трудно преодолеть, проверьте нашу базу модов Farming simulator 2019 , и вы, вероятно, найдете там решение. Дополнительные файлы чрезвычайно популярны во всем мире.Это определенно не случайно - каждый мод Farming simulator 19 уникален и предоставляет вам явные возможности. Если вам интересно, как это работает, вы найдете много информации на нашем веб-сайте FS 19 mods - мы собрали все виды данных, чтобы упростить игру. Если вы, как и мы, увлечены Farming Simulator 19 Mods , то вы попали по адресу. Ознакомьтесь с предлагаемыми нами образцами и выберите нужный. Тогда все, что вам нужно сделать, это просто нажать на кнопку бесплатной загрузки модов LS 19 и внедрить ее в свою игру.Эти несколько простых шагов поднимут вашу игру на более высокий уровень - что может быть лучше, чем обновление вашей игры лично? Сломайте все границы и легко развивайте свою ферму. Эти дополнительные файлы принесут столько пользы, что вы больше не захотите играть без них. Нет никакого риска, поэтому нет аргументов против - следовательно, нет никаких оправданий, чтобы не воспользоваться этим особенным шансом. Удивительно, как много может сделать простое обновление - проявить умный успех и достичь гораздо большего, чем вы когда-либо планировали. Это здорово - получить даже больше, чем ожидалось, поэтому мы настаиваем на том, чтобы вы лично испытали преимущества.Это может быть большим стимулом для вашей фермы, и нет причин, чтобы реагировать негативно. Возьмите лучшее, на что вы способны, и не оглядывайтесь назад - вы должны быть ориентированы на будущее и новые впечатления. Это единственный способ быть впереди всего. Если вы видите в этом свою цель, то определенно сейчас или никогда!


Сцепное устройство для прицепа. фаркоп

Каждый автовладелец всегда что-то возит с собой, кроме пассажиров. Груз и багаж бывают разных размеров и веса.Что-то можно перевезти в машине, а что-то - нет. Перевозкой крупногабаритных предметов, безусловно, следует заниматься специализированной техникой. Но это не всегда доступно. И тут на помощь приходят прицепы для автомобилей. Решить проблему помогают специальные сцепные устройства - фаркопы. Им и будет посвящена сегодняшняя статья.

История создания

Буксирное устройство представляет собой последовательную эволюцию сцепных устройств на транспортных средствах. Раньше на легковых автомобилях (грузовиках, вездеходах) за сцепкой имелся простой крюк, к которому с помощью дышла крепился прицеп.Но, несмотря на простоту, существенным недостатком было то, что крюк очень быстро сломался и расшатался из-за люфта, который неизбежно возникает при трогании с места и торможении автомобиля. Прицепы Дышла и буксирные крюки не унифицированы между собой. И спектакль был очень значительным. Поэтому при эксплуатации крюк быстро сломался, в том числе из-за того, что толщина дышла была меньше внутреннего диаметра крюка. К тому же, чтобы на этот крюк повесить прицеп, нужно было очень аккуратно подать машину назад.Это единственный способ поставить дышло перед крюком.

Устройство современного фаркопа

Современный элемент лишен подобных недостатков. Как выглядит сцепка? Смотрите фото ниже.

Его соединение мяча и язычка выполнено с подсветкой. К тому же сама конструкция намного проще. Схема прицепа не менялась много лет. Первый элемент - поперечина. Это силовая балка, устанавливаемая в задней части автомобиля на его кузов или раму.Вторая часть - шаровая опора, которая крепится к поперечине. На рисунке представлена ​​схема механизма прицепа.

Следует отметить, что устройство не универсальное. Он рассчитан на конкретную марку или модель автомобиля. Размер фаркопа тоже может быть разным. Для больших внедорожников, которые могут тянуть с собой большой прицеп, они достигают весьма внушительных значений.

Классификация типов фаркопов

Несмотря на общую схему, сцепные устройства бывают разных типов. В первую очередь их разделяют по способу крепления.Он может быть фиксированным (стационарным), съемным, а также фланцевым. Фиксированные фаркопы, как следует из названия, несъемные. Они едины с силовой структурой кузова автомобиля. Съемная часть позволяет отсоединить конструкцию от автомобиля, чтобы не портить ее внешний вид, когда она не нужна. Буксирные крюки с фланцевым соединением крепятся несколькими болтами к специальным площадкам в задней части машины. Часто устанавливается на силовой бампер или раму. Как выглядит сцепка? Фото элемента с таким типом подключения можно увидеть в нашей статье.Этот тип используется для перевозки больших прицепов и тяжелых грузов.

Преимущества и недостатки разных типов фаркопов

У всех дизайнов есть положительные и отрицательные стороны. Например, всегда будет видна буксирная балка с фланцем. Даже будучи удаленным, место прикрепления достаточно выделяется как внешне, так и физически. В то же время этот вид навесного оборудования самый универсальный. Это позволяет устанавливать его на любую машину с такой фланцевой накладкой.К тому же элемент регулируется по высоте (а это иногда важно).

Выбор подходящего фаркопа

В первую очередь необходимо определить максимально возможную нагрузку на устройство и выбрать тип сцепки, подходящий для конкретной машины. Следует помнить, что максимальная нагрузка не должна превышать общую массу тягача, то есть машины, на которую планируется установить сцепное устройство. Также не стоит забывать, что желательно устанавливать фаркопы заводского изготовления, промышленным способом.

Покупайте проверенные и сертифицированные товары. Опыт показывает, что самодельные муфты зачастую не выдерживают нагрузок (предел которых обычно никто не испытывает). А это чревато как минимум повреждением конструкции. В худшем случае - потеря прицепа на ходу.

Особенности установки навески на отечественные автомобили

Наибольшее количество этих элементов, несомненно, установлено на станках отечественного производства. Сцепное устройство ВАЗ 2121 («Нива») выпускается в различных исполнениях - сварное, фланцевое и сборно-разборное.Монтаж осуществляется по общим правилам для автомобилей - разметка отверстий по шаблону и врезка в бортовую электросеть.

Самостоятельная установка

Для самостоятельной установки потребуется гараж с ямой или эстакадой, так как большая часть работ будет проводиться внизу машины.

Дополнительные крепления и аксессуары всегда прилагаются к заводскому набору. Поэтому с таким вариантом будет проще. Если решено установить самодельную сцепку, то все соединительные и крепежные элементы придется заново покупать самостоятельно.

Для установки прицепного устройства к прицепу потребуются следующие элементы:

  • само устройство с комплектом креплений;
  • сверла и сверла по металлу;
  • гаечные ключи разных размеров.

В качестве примера рассмотрим, как установить фаркоп на «Калину» - популярный российский автомобиль. Установка на него сцепного устройства особенно актуальна в связи с тем, что машина имеет небольшие размеры (особенно хэтчбек), а оснащение этой машины прицепом значительно повышает ее пригодность для перевозки грузов.Перед установкой на прилагаемом к комплекту чертеже размечаются места будущих отверстий в заднем подрамнике. После этого, чтобы установить прицепное устройство для автомобиля, необходимо просверлить отверстия в кузове. Лучше использовать сверла чуть большего (0,5 -1 мм) диаметра, чем установленные в них болты.

Примечание! После сверления корпуса отверстия необходимо защитить антикоррозийным составом для предотвращения ржавчины. После того, как отверстия будут обработаны, можно установить монтажный комплект - поперечину и кронштейн с шаром.После затяжки болты также рекомендуется покрыть антикор. Внизу автомобиля особенно быстро появляется ржавчина. Сама установка фаркопа обычно не представляет труда.

Самое сложное здесь, как показывает практика, - это точность разметки для сверления отверстий. Гораздо сложнее (и часто занимает большую часть времени) электрическое подключение фаркопа.

Электрический разъем подключения

Согласно действующему законодательству, прицепное устройство легкового автомобиля должно дублировать все световые приборы задней части трактора.Для этого он оснащен соответствующим освещением и имеет унифицированный разъем для подключения к бортовой сети автомобиля. Со стороны самого транспортного средства такой разъем устанавливается самостоятельно. Установочный комплект предполагает наличие всех необходимых проводов и контактных площадок. Этот разъем обычно комплектуется схемой включения габаритных огней, поворотников, стоп-сигналов.

Его следует подключать внутри багажника автомобиля, пропустив ремень через имеющееся отверстие или просверлив для него дополнительное отверстие.Если все подключено правильно, освещение прицепа будет полностью повторять все световые сигналы тягача.

Заключение

В последнее время все чаще можно увидеть автомобили, оснащенные фаркопом. На это есть причины. Сторонние грузоперевозки достаточно дороги, и чаще всего требуется перевозить небольшой негабаритный груз, который в любом грузовике займет лишь угол кузова, а в обычную машину не поместится. Поэтому прицепное устройство для автомобильного прицепа - очень желанная покупка для автолюбителя.

причин, возможные неисправности, советы механиков

В жизни каждого автомобилиста могут возникнуть разные ситуации, причем вне зависимости от производителя транспортного средства. Различные неприятности могут возникнуть как у владельцев иномарок, так и у любителей отечественной продукции АвтоВАЗа. Например, ни с того ни с сего ВАЗ-2114 дергается во время движения и такая ситуация может повторяться более одного раза в течение года. Как правило, эта проблема решается в короткие сроки.

Проявление проблемы

Как правило, если машина тянет, то обычно это связано с разными обстоятельствами.Каждый водитель должен понимать, что любые нестандартные ситуации не возникают на пустом месте, это может быть связано с неисправностью той или иной системы. В свою очередь, это обычно происходит из-за износа компонентов автомобиля. И если вы его рано или поздно упустите из виду, то это может обернуться серьезным и дорогостоящим ремонтом.


Что касается момента, когда проблема начинает проявляться, то подергивание автомобиля можно увидеть в следующих случаях:

  • Только в начале движения автомобиля.
  • Когда двигатель работает на малых оборотах.
  • Во время резкого набора скорости.
  • При движении с высокими оборотами коленчатого вала.
  • При любом режиме движения автомобиля, который проявляется периодическими ударами в разное время.

Но что именно может привести к такому поведению автомобиля? Когда ВАЗ-2114 дергается во время движения, причин этому может быть несколько, а их много. Собственно об этом и пойдет речь дальше.



Датчик холостого хода

Когда водитель чувствует, что его автомобиль начинает дергаться, имеет смысл проверить состояние датчика холостого хода.При этом такую ​​неисправность обнаружить очень сложно, так как часто всем известный индикатор Check Engine просто не появляется на приборной панели.

По этой причине его в первую очередь нужно проверить. В этом случае характер неисправности может быть разным. Во-первых, это загрязнение датчика, масло, пыль, картерные газы. Во-вторых, не стоит сбрасывать со счетов механический характер повреждений - шток, резьбовые соединения, вылет заклепок и другие случаи. В-третьих, это выход из строя электрической части.

Система питания

Как правило, основная причина дергания автомобиля ВАЗ-2114 во время движения - неисправность в системе питания.


Обычно опытные автолюбители и автомеханики пытаются в первую очередь искать причину именно здесь, и они будут правы. Во время движения в цилиндры может поступать недостаточно топлива. Это приводит к развитию малой мощности, которой недостаточно для полноценной работы трансмиссии.

Другими словами, если в силовом агрегате наблюдается неравномерное поступление топливно-воздушной смеси, то он просто плохо воспламенится.В свою очередь, из-за этого теряется ритм взрыва, и сердце машины начинает давать сбой. Водитель это чувствует, что доставляет немалый дискомфорт в поездке. Что можно сделать:



  • Проверить работу датчика холла.
  • Обратите внимание на положение дроссельной заслонки.
  • Состояние форсунок тоже заслуживает внимания.

Кроме того, чтобы понять причину, по которой дергается форсунка ВАЗ-2114 при движении, необходимо оценить состояние каждого элемента топливной системы.Причем вне зависимости от типа силового агрегата. По мнению специалистов, из-за разгерметизации труб мотор испытывает топливное «голодание». Это проявляется сбоями в двигателе. Поэтому тщательным осмотром труб лучше не пренебрегать!

Проверка системы зажигания

В некоторых случаях автомобиль начинает дергаться из-за какой-либо неисправности системы зажигания. Как правило, проблема может быть вызвана несвоевременным возгоранием топливной смеси. В редких случаях это происходит из-за слабой искры от свечи, что, в свою очередь, связано с низким приложенным напряжением.


Почему ВАЗ-2114 дергается при движении? Для этого при диагностике необходимо проверить:

  • В первую очередь исправность катушки зажигания.
  • Исправность свечей зажигания (стоит отметить, что при выходе из строя этих элементов они меняются как полный комплект!).
  • Обратите внимание на состояние высоковольтных проводов.
  • Есть ли неисправности в трамблере (прерыватель-распределитель зажигания).
  • Состояние датчиков распредвала и коленвала.

А если проблема в свече зажигания, то это довольно частый и легкий случай. Такой вид поломки безвреден и с ней справится даже новичок. Иногда неисправность может быть вызвана неправильным зазором между контактами свечи, не соответствующим установленным нормам.

Но если виноват датчик положения распредвала, то запустить двигатель вообще не получится. В этом случае необходима квалифицированная помощь специалистов.

Может все дело в КПП?

Еще одна версия, почему ВАЗ-2114 дергается при движении, влияет на механизм трансмиссии.Как правило, такое поведение автомобиля может быть связано с неправильной работой двигателя и отсутствием регулярного обслуживания автоматических трансмиссий. При общем пробеге автомобиля от 100 до 200 тысяч км не удивляйтесь его рывкам.

Более того, даже если внешне коробка выглядит работающей, это все равно ничего не значит. В основном это связано с избытком и недостатком трансмиссионного масла - оно начнет вспениваться, что приведет к подергиванию.


Следует обратить внимание на следующие элементы:

  • Ослаблено ли крепление или поврежден приводной трос (тяга).
  • Вал переключения передач может быть поврежден.
  • Блокирующее устройство изношено или деформировано.
  • Вилка шестерни изношена.

Эти элементы отвечают за начало движения автомобиля. Поэтому при дергании автомобиля ВАЗ-2114 их тоже в первую очередь проверяют. К счастью, ремонт коробки не занимает много времени. В условиях автосервиса снимут и восстановят механизм практически за пару часов.

Акселератор тоже нельзя сбрасывать со счетов

В тот момент, когда водитель резко нажимает на педаль акселератора, происходит резкое увеличение частоты вращения коленчатого вала.Однако это может привести к тому, что работа вакуумных регуляторов угла зажигания начнет давать сбой. В конечном итоге трамблер задерживается на малых оборотах, и машина начинает дергаться.

В процессе увеличения числа оборотов коленчатого вала двигатель должен работать быстрее, загораясь и впуская топливовоздушную смесь. Однако при проблемах в работе регуляторов вакуума могут возникнуть проблемы с открытием дроссельной заслонки и быстро увеличить скорость не получится.В результате несвоевременно выгорает бензин, что чревато повреждением подшипника, отвечающего за угол опережения зажигания.

Для подтверждения или опровержения проблемы, когда ВАЗ-2114 дергается при движении, стоит проверить регуляторы вакуума. Диагностика проводится так - перед запуском двигателя следует снять все форсунки со шлангами, предварительно прикрыв их руками. Во время работы двигателя можно услышать, как действует втягивающее действие регуляторов.


Однако, если при рабочей смеси не образуется разрежение, значит, причина утечки кроется в демпфере. Вы должны заменить товар.

Воздушный фильтр?

Как известно, для образования рабочей смеси двигателя требуется определенное количество воздуха, в котором присутствует кислород. А без него фактически невозможен сам процесс горения. В автомобиле перед попаданием в рабочую камеру воздух проходит через лабиринты фильтра и только после этого присоединяется к топливной смеси, образуя как раз рабочий состав.

Однако в случае загрязнения этого элемента машина может также начать дергаться во время движения или трогания с места. В результате расход значительно снижается и воздуха просто перестает хватать в необходимом количестве. Это чревато тем, что рабочая смесь обогащается топливом и неправильно сгорает.

Вследствие этого ВАЗ-2114 дергается при движении, в некоторых случаях возможны пропуски зажигания.

Другой фильтр - топливный

Если с воздушным фильтром все в порядке, это не значит, что топливный элемент «кристально чистый».Также стоит проверить его состояние, потому что, как известно, прежде чем топливо попадет в цилиндр, где оно затем сгорит, высвобождая энергию, оно также проходит очистку. В большинстве случаев это также основная проблема, почему машина начинает дергаться.


Фильтрующий элемент служит для удаления из своего топлива различных примесей, которые никуда не исчезают, а просто здесь скапливаются. И со временем он начинает засоряться, и постепенно его пропускная способность начинает снижаться. В результате это также приводит к «топливному голоданию» двигателя.Его симптом нам уже известен - рывки автомобиля.

Filter Check

Топливная система современного автомобиля оснащена как минимум тремя фильтрами. Первый из них, по сути, представляет собой просто сетку, которая служит для задержки твердых частиц. Он помещается в горловину бака, но не может забиваться до такой степени, чтобы топливо не попало в цилиндры. В связи с этим данный фильтр не может служить причиной того, что ВАЗ-2114 дергается при движении.

Еще один элемент установлен на топливном насосе, который погружен в бак.Это та же сетка, только с меньшими ячейками. Однако функции в основном те же - хранить крупный мусор. По этой причине также понятно, что он также не способен сильно засоряться.

Третий элемент находится после топливного насоса и этот фильтр (он служит уже для тонкой очистки) может настолько засориться, что помпа в какой-то момент перестает справляться со своими обязанностями.


Вместе с тем на некоторых моделях могут быть установлены дополнительные фильтры. И они вполне могут вызвать рывки машины.

«Личные» мотивы

Вышеперечисленные случаи являются основными причинами, по которым дергается руль при движении ВАЗ-2114. И это наблюдается на стартовой или заданной скорости. Однако следует отметить, что каждое транспортное средство имеет индивидуальные характеристики, сравнимые с человеческим телом.

Иными словами, у каждого автомобиля свои «болезни» и появление рассматриваемого «симптома» как раз связано с наличием конструктивных недостатков.

Все о буксирных буксировщиках | Все, что вам нужно знать…

Что такое буксировочное устройство?

Буксирное устройство - это инструмент, который является важной частью плоской буксирной установки, и большинство буксирных крюков имеют форму толстой стальной балки, которая прикрепляется к нижней части рамы транспортного средства или жилого автофургона, выполняющего буксировку.

Другой конец заканчивается шаровой опорой или аналогичным аксессуаром, который соединяется с сцепным устройством или приемником прицепа, завершая систему соединения. Поскольку буксировка на плоскости - это метод, при котором все колеса буксируемого прицепа или автомобиля лежат на земле, использование буксирной балки дает ряд преимуществ по сравнению с другими системами буксировки.

Для чего используется буксирное устройство?

Буксирные крюки используются для буксировки другого транспортного средства, прицепа или жилого автофургона. Это устройство, которое прикрепляется к раме автомобиля и образует половину системы сцепного устройства, а другой конец можно использовать для буксировки различных грузов.Вы можете использовать тягово-сцепное устройство для буксировки другого транспортного средства, и они используются таким образом для подъема вышедших из строя транспортных средств.

Вы также можете использовать буксирный крюк для буксировки бортового прицепа, и таким образом вы можете перевозить автомобили, лодки или даже меньшее тяжелое оборудование. Буксировочное устройство также можно использовать с закрытыми прицепами, и эта установка обычно используется для транспортировки небольших вольеров для домашнего скота или лошадей.

Буксирный крюк также можно использовать для буксировки прицепа для кемпинга или небольшого дома на колесах.Вы также можете буксировать дом на колесах или фургон с помощью тягово-сцепного устройства, используя свой грузовик, или сделать это в обратном направлении - вы также можете установить буксирное устройство на опорную плиту вашего дома на колесах и вместо этого управлять последним, чтобы тянуть грузовик.

Буксирное устройство, используемое для буксировки на плоской поверхности, является одним из наиболее простых способов начать буксировку, и это само по себе дает этой системе несколько существенных преимуществ. Одна из самых привлекательных особенностей простоты этой установки - это начальная стоимость. Использование буксировочной балки для буксировки ровной поверхности требует минимальных модификаций транспортного средства, и вам также не нужны крупные первоначальные инвестиции в буксировку тележек или прицепов.

Подходящее буксировочное устройство с креплением или фиксирующим крюком в сочетании с другими необходимыми принадлежностями, такими как предохранительные цепи и буксирные фонари, - это почти все, что вам нужно для буксировки прицепа. Вы можете получить полный комплект для буксировки вашего автомобиля, и в нем, скорее всего, будет все, что вам нужно, и, скорее всего, вы сможете установить его самостоятельно.

После того, как вы настроили буксирное устройство, фактическое удобство его использования также является одной из сильных сторон этой системы. Установка буксирной балки - это почти самая быстрая система для сцепления и отцепления транспортного средства, поскольку нет необходимости разгружать прицеп или опускать буксируемый автомобиль с буксирной тележки.Вам просто нужно отцепить, и вы готовы к вождению.

Как выглядит буксировочное устройство?

Буксирные крюки бывают самых разных размеров, форм и конструкций. Единственное, что их объединяет, - это способ их установки на нижней стороне рамы тягача.

Помимо этого, буксирное устройство может варьироваться от чего-то столь же простого, как буксирное устройство с плоским язычком, предназначенное для установки непосредственно на раму, до более сложного буксирного устройства с горизонтальной сцепкой, предназначенного для перевозки более тяжелых грузов.

На изображении ниже показано, как выглядит стандартное буксирное устройство без каких-либо дополнительных функций или чего-либо необычного и представляет собой скорее «универсальный» тип буксирного крюка, который можно использовать на нескольких различных транспортных средствах.

Стандартное буксировочное устройство (amazon.com)

Вам нужно будет найти место для крепления их к раме транспортного средства (или в других рекомендуемых местах), и это может быть немного утомительно и отнимет много времени. Возможно, вы также захотите сначала установить кронштейн фаркопа на ваш автомобиль, чтобы сделать подключение и настройку проще и надежнее.

Существуют некоторые комплекты кронштейнов фаркопа, которые созданы для конкретных автомобилей, и они подойдут намного лучше с меньшими настройками (во многих случаях), чем «универсальный» тип фаркопа, установленный на раме, и они, как правило, немного меньше тоже немного сильнее, но это добавит к общей стоимости установки.

У меня есть пример комплекта кронштейнов фаркопа (рисунок ниже), который специально изготовлен для Jeep Wrangler 2010-2014 годов и будет монтироваться прямо вверх (в любом случае это предполагается).

Буксировочное устройство, специально созданное для Jeep Wrangler 2010-2014 гг.

Что такое фаркоп?

Сцепное устройство фаркопа - это устройство, которое надежно крепится непосредственно к задней раме автомобиля.Сцепное устройство образует раму, к которой крепится остальная часть тягово-сцепного устройства, поэтому очень важно, чтобы они были идеально согласованы с транспортным средством и буксировочной нагрузкой, для которой они предназначены, а затем правильно установлены на транспортном средстве.

Сцепное устройство фаркопа также иногда называют сцепным устройством прицепа, и этот термин также обычно используется для обозначения всей установки позади транспортного средства, то есть, включая балку рамы, буксировочную балку, фиксирующий штифт, опору буксирного шара, шаровой фаркоп, проводка и все что с ней идет.

Сцепные устройства для буксирного крюка бывают двух основных типов: фиксированное дышло и тип ресивера. Фиксированное дышло - это своего рода сцепное устройство, которое крепится болтами как цельный стальной стержень к раме транспортного средства, и они обычно имеют отверстие или гнездо для буксирного устройства и шаровой опоры. Обычно вы получаете сцепное устройство, буксировочное устройство и остальные аксессуары как часть комплекта сцепного устройства для прицепа.

Сцепное устройство фаркопа может также поставляться как сцепное устройство типа ресивера, и этот тип обычно имеет прямоугольное отверстие для трубки, в которое можно установить шаровые опоры вторичного рынка.Этот тип хорошо подходит для владельцев, которые хотят переключаться между фаркопами и другими аксессуарами, такими как багажники и крепления для велосипедов.

Установка фаркопа обычно не требует сверления новых отверстий в шасси автомобиля. Тем не менее, это все еще процедура, требующая специальных знаний, а также внимания к правильному моменту затяжки гаек и болтов, устанавливаемых в процессе.

Чем больше вам нужно установить сцепное устройство или чем тяжелее груз, который вы планируете тянуть, тем больше вам нужно подумать о том, чтобы иметь опытного механика или техника для установки сцепного устройства для вас.

После установки сцепное устройство тягово-сцепного устройства обычно скрыто от глаз под автомобилем, при этом только буксирное устройство и опора буксировочного устройства торчат, чтобы обеспечить доступ к сцепному устройству прицепа.

Какова буксирная способность буксировочного устройства?

Буксирная способность буксирного крюка - это максимально допустимый предел нагрузки, которую оно может безопасно тянуть. Буксировочная способность буксирной балки часто указывается в фунтах, которая может варьироваться от 2000 фунтов для легких грузов до 17000 фунтов и более.

Буксирные возможности для буксировочных устройств также классифицируются по четырем или пяти весовым классам, как это определено Обществом автомобильных инженеров (SAE). Буксирные тяги класса I рассчитаны на тягу до 2000 фунтов, а класса II могут безопасно тянуть до 3500 фунтов. Считается, что оба эти класса подходят только для легких нагрузок.

Только когда вы перейдете к настройкам фаркопа класса III, вы сможете начать рассматривать более крупные грузы, такие как лодочные прицепы или кемперы, поскольку сцепные устройства этого класса рассчитаны на нагрузку до 5000 фунтов.Установки класса IV могут тянуть до 10 000 фунтов, что легко вдвое больше, чем у фаркопов класса III.

Тем не менее, буксирная способность буксирного устройства является лишь частью уравнения, определяющего максимальную нагрузку, которую может безопасно нести ваша буксирная установка. Вам также необходимо учитывать максимальную буксирующую способность транспортного средства, выполняющего буксировку. Самый низкий вес среди этих чисел - это буксирная способность всей вашей буксирной установки.

А как насчет рейтинга фаркопа?

Рейтинг буксирного устройства - это еще один термин, обозначающий тяговую способность буксирного устройства.Когда в руководстве говорится, что буксирное устройство рассчитано на определенную нагрузку, это относится к максимальному весу, который буксирное устройство может использоваться для тяги - при условии, что остальная часть буксирного устройства и транспортное средство рассчитаны на это.

Что можно буксировать с помощью фаркопа?

Как правило, вы можете буксировать автомобиль или прицеп с буксирным крюком, если он находится в пригодном для эксплуатации состоянии и его вес находится в пределах максимальной буксировочной способности, которую может дать ваш автомобиль и система буксировки. Если транспортное средство или прицеп можно буксировать на плоской поверхности (также называемое буксировкой на плоской подошве), то, как правило, вы можете буксировать его с помощью буксировочного устройства.

Тем не менее, есть грузы, которые не следует буксировать с помощью буксировочного устройства. Установки фаркопа никогда не предназначены для перевозки пассажиров, например, в автофургоне или автофургоне. Многие автомобили, буксируемые всеми четырьмя колесами на дороге, также могут повредить трансмиссию, если вы не установите на них дополнительную систему смазки.

Если в руководстве по эксплуатации транспортного средства содержится предупреждение о недопустимости буксировки автомобиля на плоской поверхности, то, вероятно, вам не следует использовать буксирную балку для его транспортировки, а вместо этого искать другую альтернативу, например, буксировочную тележку или прицеп.

Что такое электрическое буксировочное устройство?

Электрический фаркоп - это выдвижной фаркоп, который можно развернуть нажатием кнопки. Многие из них можно активировать с помощью кнопки внутри багажника автомобиля, а некоторые даже можно развернуть удаленно. Некоторые электрические фаркопы также можно перевернуть в скрытое положение с помощью того же переключателя.

Что такое буксировочное устройство без привязки?

Ни к чему не обязывающее буксирное устройство обращается или, по крайней мере, пытается облегчить одну из распространенных жалоб владельцев буксирных устройств, с которыми время от времени сталкиваются - связывание, которое часто происходит между сцепкой прицепа и буксирным крюком.

Установленное тягово-сцепное устройство часто заедает, если тяга все еще находится под натяжением, и часто требуется несколько небольших регулировок со стороны водителя (движения вперед и назад), чтобы выровнять тягу буксирной тяги таким образом, чтобы было достаточно провисания для отцепления. это легко.

Не связывающее буксирное устройство, с другой стороны, имеет функции, которые гарантируют, что вы можете легко освободить тягу буксирного устройства, даже если тяга все еще находится под напряжением. Эти особенности могут иметь особую форму для более плавного движения, смазки стопорных штифтов или механизмов разблокировки или их комбинации.

Нефиксирующее буксировочное устройство (etrailer.com)

Что такое буксировочное устройство "лебединая шея"?

Буксирное устройство с «лебединой шеей» - это меньшая конструкция буксирного устройства, в которой вал буксирного устройства и шаровой шарнир представляют собой единую деталь, которая присоединяется к сцепному устройству. Это популярная конструкция буксировочного устройства в ЕС, компактная и экономичная, которая может выглядеть более эстетично на небольших автомобилях. Буксирное устройство с «лебединой шеей» доступно как фиксированное, так и съемное.

Что такое съемное буксировочное устройство?

Съемная буксирная балка - это любая буксирная балка, которую можно снимать и хранить, когда она не используется.Несмотря на то, что существуют сцепные устройства для прицепа, которые можно снять с небольшим усилием, большинство съемных фаркопов предназначены для использования с зацепными устройствами прицепной балки.

В отличие от фиксированных сцепных устройств дышла, которые обычно крепятся болтами, сцепные устройства ствольной коробки позволяют отцепить буксирное устройство, просто сняв стопорный штифт или гайку и вытащив компонент из ствольной трубы.

Что такое выдвижное буксировочное устройство?

Выдвижной буксирный крюк - это устройство для буксировки, которое можно складывать, переворачивать или убирать, когда оно не используется.Одна из распространенных форм выдвижной буксирной балки - это тип, который переворачивается под бампером и не мешает.

Выдвижные буксирные крюки можно вручную сложить или развернуть, а некоторые выдвижные буксирные крюки также можно активировать с помощью электрического переключателя.

Что такое стабилизатор фаркопа?

Стабилизатор фаркопа - это устройство, которое помогает стабилизировать буксирную установку, то есть помогает снизить раскачивание, раскачивание или качку во время движения транспортного средства и буксирного груза.

Большинство стабилизаторов тягово-сцепного устройства предназначены для гашения боковых или вертикальных перемещений вокруг оси тягово-сцепного устройства. Сами по себе стабилизаторы тягово-сцепного устройства предназначены для повышения комфорта при вождении - однако вам все равно необходимо убедиться, что вся система буксировки по своей сути стабильна.

Хотите поделиться этим?

Все автомобили ВАЗ. Все автомобили ВАЗ Трасса ВАЗ 2114

ВАЗ 2114 - российский хэтчбек, пришедший на смену снятой с производства девятке. Изменения коснулись не только внешних частей кузова (новые фары, капот, бамперы, молдинги, решетка радиатора), но и интерьера.

Спортивный стиль ВАЗ 2114

Современный облик автомобилю ВАЗ 2114 придают молдинги по всем сторонам, спойлер со стоп-сигналом и накладки на пороги. Внешние изменения в ВАЗ 2114 оправдывают себя, наделив автомобиль прекрасными аэродинамическими качествами, а также устойчивостью на дороге даже на высоких скоростях. Бамперы, молдинги и другие насадки выполнены в той же цветовой гамме, что и кузов, либо выполнены в черном цвете, что сближает модель ВАЗ 2114 с иномарками и создает возможность покупателям выбрать внешний вид автомобиля.

За свой внешний вид машина полюбилась людям, занимающимся тюнингом. А полюбил я за то, что при невысоких затратах ВАЗ 2114 можно сделать индивидуальным, выделяющимся из общего транспортного потока.

Технические характеристики ВАЗ 2114

Как видно из таблицы с техническими характеристиками ВАЗ 2114, отличие от моделей своего класса заключается только в габаритах кузова. На многие модели АвтоВАЗа устанавливается восьмиклапанный двигатель объемом 1,6 л, поэтому особых характеристик ожидать не стоит.Привод передний, коробка как у всех, так сказать стандартная. Отличие хэтчбека от седанов заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла - аэродинамика за счет более плавных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 - обычная российская машина, покоряющая сердца автолюбителей своим внешним видом.

Двигатель 1.6 л., 8 кл. (Евро-3)
Длина мм 4122
Ширина, мм 1650
Высота, мм 1402
База, мм 2460
Колея передних колес, мм 1400
Колея задних колес, мм 1370
Объем багажного отсека, дм 3 330
Снаряженная масса, кг 985
Полная масса, кг 1410
Допустимая полная масса буксируемого прицепа с тормозами, кг 750
Допустимая полная масса буксируемого прицепа без тормозов, кг 300
Колесная формула / ведущие колеса 4x2 / перед
Компоновка автомобиля передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей хэтчбек / 4
тип двигателя бензин, четырехтактный
Система подачи Электронный многоточечный впрыск
Количество и расположение цилиндров 4, рядный
Объем двигателя, см 3 1596
Максимальная мощность, кВт / об / мин 59,5 / 5200
Максимальный крутящий момент, Нм при об / мин 120/2700
Топливо Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л / 100 км 7,6
Максимальная скорость, км / ч 160
Трансмиссия Ручное управление
Кол-во передач 5 вперед, 1 назад
Передаточное число главной пары 3.7 или 3,9
Рулевое управление травматический, реечный, без усилителя
Шины 175 / 70R13-80 (Т, В)
165 / 70R13-79 (С, Т)
Емкость топливного бака 43 литра
09.05.2012

ВАЗ 2114 - Самый популярный отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как экстерьера кузова, так и интерьера.

Спортивный стиль ВАЗ 2114

Спортивный вид достигается за счет установленных на кузов молдингов по всем сторонам автомобиля, спойлера и декоративных порогов.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью и даже со своим предшественником 2109.

ВАЗ 2114

пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и становиться индивидуальностью в сером потоке автомобилей.

Технические характеристики ВАЗ 2114

Обычный 4-цилиндровый 8-клапанный двигатель никого не удивит, поэтому особых характеристик ожидать не стоит.Передний привод, стандартная коробка передач, барабанные и дисковые тормоза. Отличия хэтчбека от седанов заключаются в объеме багажника, который увеличивается при сложенных спинках задних сидений. Форма корпуса в нашем случае не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла - аэродинамика за счет более плавных и современных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 - обычная российская машина, которая пользуется популярностью у многих жителей страны и желанна в каждой семье.Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа - e-gas

Двигатель

1.5, 8 кл. (Евро-2) 1.6 л., 8 кл. (Евро-3) 1,6 16кл (Супер-Авто)

Длина мм
Ширина, мм
Высота, мм
База, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отсека, дм 3
Снаряженная масса, кг
Полная масса, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса

4x2 / перед

Компоновка автомобиля

передний привод, расположение двигателя спереди, поперечное

Тип кузова / количество дверей

хэтчбек / 4

тип двигателя

бензин, четырехтактный

Система подачи

Распределенный впрыск с электронным управлением

Количество и расположение цилиндров
Объем двигателя, см 3
Максимальная мощность, кВт / об / мин
Максимальный крутящий момент, Нм при об / мин
Топливо

Бензин неэтилированный АИ-92 (мин)

Расход топлива по ездовому циклу, л / 100 км
Максимальная скорость, км / ч
Трансмиссия

Ручное управление

Кол-во передач

5 вперед, 1 назад

Передаточное число главной пары
Рулевое управление

травмобезопасный, реечный, без усилителя

Шины

175 / 70R13-80 (Т, В)
165 / 70R13-79 (С, Т)

Емкость топливного бака

Динамические характеристики

Разгон до 100 км / ч - 14.0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км / ч (8кл), 185-190 (16кл)

Хэтчбек ВАЗ 2114 пришел на смену на рынке СНГ столь любимой потребителями «девятке». Модернизация, конечно же, прошла на высшем уровне - машина получила новые бамперы и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и салонный интерьер.

Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придали автомобилю столь необходимую спортивность.Кроме того, за счет внешних элементов у ВАЗ 2114 значительно улучшились аэродинамические характеристики, а как следствие - управляемость на трассе при движении автомобиля на большой скорости.

Как и некоторые иномарки, часть серии ВАЗ 2114 была выполнена в западном стиле - все детали навесного оборудования были окрашены в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, раскрасив все элементы в один цвет. Однако форма и особенности экстерьера этого автомобиля настолько удобны для создания поистине эксклюзивных экземпляров путем тюнинга, благодаря чему ВАЗ 2114 стал фактически первым отечественным автомобилем, который привлек любителей внешней индивидуализации транспортного средства.

Характеристики двигателя

Для ВАЗ 2114 применялись двигатели объемом 1,6 л, с применением технологии непосредственного впрыска топлива, или, другими словами, впрыска. Для этой модели не разрабатывалось новых модификаций силового агрегата, поэтому аналогичные двигатели можно встретить и на других моделях ВАЗ.

Трансмиссия легковая

Как и в других моделях ВАЗ, в ВАЗ 2114 применялась механическая коробка передач. Ручное управление до сих пор является своеобразной «торговой маркой» Волжского автозавода и других предприятий, собирающих автомобили разработки ВАЗ.МКПП более надежны, долговечны и просто удобны.

Тормозная система и гидроусилитель руля

Размер шин

Размеры

Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в значительной степени - по причине, корень которой лежит в периоде разработки «единицы». Его название - максимальная взаимозаменяемость элементов, которая требует от производителей практически неизменной базовой конструкции автомобиля.

Динамика

Расход топлива

Длина автомобиля - это расстояние между передним и задним бампером. Часто автовладельцы устанавливают на свои автомобили фаркопы, что, в свою очередь, делает вашу машину длиннее. Ширина автомобиля - это расстояние между боковыми зеркалами. А высота машины будет равна самой высокой части вашей машины. Будь то крыша, антенна или спойлер.

Габаритные размеры ВАЗ 2114 показаны на рисунке 1.

Рисунок 1- Габаритные размеры ВАЗ 2114.

Машины во многом отличаются друг от друга. Эти параметры принято называть техническими характеристиками. Они указываются автопроизводителями для всех марок и моделей выпускаемых автомобилей. Сравнение технических характеристик - это самый простой способ сравнить разные автомобили между собой.

В этом разделе собраны технические характеристики автомобилей: как новых, так и давно стоящих на рынке. Выбрав марку и модель автомобиля, вы можете ознакомиться с его подробными характеристиками.

Технические характеристики включают:

  • - Кузов
  • - Двигатель
  • - Трансмиссия
  • - Подвеска
  • - Тормозная система
  • - Рулевое управление
  • - Показатели эффективности

В последнее время для большинства горожан личный автомобиль превратился не только в средство передвижения, но и в своеобразный атрибут, формирующий образ человека. Именно по этой причине большинство производителей вступили в гонку за «лучший» дизайн автомобиля.В автомобильной рекламе все больше внимания уделяется инновационному, спортивному, стильному, женственному, брутальному или просто современному дизайну, а ранее доминирующие технические характеристики уходят на второй план. Технические характеристики ВАЗ 2114 представлены в таблице 2

.

Таблица 2 - Технические характеристики ВАЗ 2114.

Модификации автомобиля

Двигатель

Расположение двигателя

Передняя продольно

Объем двигателя

Количество цилиндров / клапанов на цилиндр

Ход поршня

Диаметр цилиндра

Степень сжатия

Система снабжения

Распределенный впрыск с электронным управлением

Мощность (л.с. / об / мин)

Крутящий момент (Нм / об / мин)

Вид топлива

Трансмиссия

Колесная формула / ведущие колеса

4X2 / перед

Трансмиссия

механическая

Количество передач

5 вперед, 1 назад

Рулевое управление

Усилитель

Тормозная система

Передние тормоза

Диск

Тормоза задние

Барабан

Подвеска

Тип передней подвески

Амортизатор

Тип задней подвески

Продольный рычаг

Тип кузова / количество дверей

Хэтчбек / 5

Количество мест

Колесная база

Колея передних колес, мм

Из истории ВАЗ-2114

ВАЗ-2114 Лада 2114 - пятидверный хэтчбек Волжского автозавода, на базе автомобиля ВАЗ 2109.Создан в середине 90-х в рамках развития семейства Самара-2. Этот автомобиль представляет собой доработанный ВАЗ-21093 с передней частью от известной модели ВАЗ-2115 (оптика, решетка радиатора, передний спойлер) и с немного измененной конструкцией задней части кузова (изменен задний бампер, установлен дополнительный стоп-сигнал). Бамперы окрашены в цвет кузова с накладками по бокам и порогами. В салоне ВАЗ 2114 установлена ​​новая приборная панель (так называемая «европанель»), регулируемая рулевая колонка, рулевое колесо из «десятого» семейства, отопитель новой конструкции.Когда заднее сиденье сложено, автомобиль трансформируется в грузопассажирский автомобиль, похожий на универсал. Автомобиль укомплектован электростеклоподъемниками, тонированными стеклами, противотуманными фарами, подогревом сидений, центральными замками дверей и легкосплавными дисками.

Первые экземпляры ВАЗ 2114 были собраны на заводском конвейере в 2000 году, в 2001 году собрана опытная партия в 50 автомобилей. Серийное производство автомобиля началось в 2003 году.

Аэродинамика ВАЗ-2114 аналогична ВАЗ-2115, у которой немного уменьшился Сх, уменьшилась подъемная сила и заметно улучшилось ее распределение по осям.Коэффициент аэродинамического сопротивления Cx обновленного хэтчбека снизился незначительно - 0,45 против 0,46 у обычной «девятки». Но баланс подъемной силы кардинально изменился: общая подъемная сила немного увеличилась, но теперь она равномерно распределена по осям. А это обещает более сбалансированное поведение автомобиля на высокой скорости.

На автомобиль устанавливается инжекторный двигатель объемом 1,5 л. (ВАЗ-2111) с распределенным впрыском топлива, улучшающим динамические свойства и повышающим топливную экономичность.

С 2007 года новый 1.На автомобиль установлен 6-литровый двигатель (ВАЗ-11183) экологического класса Евро-3, модель получает индекс ВАЗ-21144. Отличительные особенности от старого двигателя - катализатор находится не под днищем, а рядом с двигателем. , на крышку двигателя надевается пластиковый декоративный элемент, вместо алюминиевого ресивера устанавливается пластиковый. Помимо нового двигателя, автомобиль получает новую приборную панель (верхняя часть идет без бардачка, что увеличивает прочность и снижает возникновение посторонних шумов), новую панель приборов с функцией бортового компьютера (показывает температуру за бортом, напряжение в бортовой сети, текущее время и другие параметры).

Выпускается в 2-х комплектациях - «Стандарт» или «Люкс». Внешне «люксовые» версии отличаются от «стандартных» только противотуманными фарами и колпаками. В интерьере - подголовники заднего дивана. К тому же сиденья и двери имеют более приятную (но в то же время грязную) обивку, а вместо заглушки на центральной консоли установлен маршрутный компьютер, который фиксирует расход топлива, время в пути и среднюю скорость.

Модификации ВАЗ-2114

  • ВАЗ-2114 - Выпускался с 2003 года.Двигатель ВАЗ-2111 1499сс
  • ВАЗ-21144 - Выпускается с 2007 года. Двигатель объемом 1596 куб. См.

Технические характеристики ВАЗ-2114

ВАЗ-2114

ВАЗ-21144

Тип корпуса
Кол-во дверей
Мест
Объем багажника, дм3
Габаритные размеры, мм:
длина
ширина
высота
Собственная масса, кг
Колесная база, мм
Колея передних колес
Колея задних колес
Колеса рабочие

перед

Дорожный просвет до низа
Зазор до картера сцепления
Двигатель ВАЗ 2114
рабочий объем, куб. См
количество клапанов
Максимальная мощность, кВт (при об / мин)
Максимальная мощность, ч.п.
Максимальный крутящий момент, Нм (об / мин)
система подачи

распределительный впрыск

иммобилайзер
адсорбер, нейтрализатор
КП
Количество ступеней редуктора
Передаточное число:
I
II
III
IV
В
обратный
Передаточное число главной передачи
Максимальная скорость, км / ч
разгон до 100 км / ч, с
Расход топлива, л / 100 км:
расход топлива при 90 км / ч
расход топлива при 120 км / ч
городской расход топлива
Марка топлива
Емкость топливного бака, л
Тормоза передние

диск

Тормоза задние

барабан

Тормозной путь с нагрузкой от 80 км / ч
Привод стояночного тормоза

кабель

Привод сцепления

кабель

Подвеска передняя

мкФерсон

Подвеска задняя

рычание продольное

Рулевое управление

травмобезопасный, реечный, без усилителя

Наименьший радиус поворота
Максимальный подъем без ускорения
Шины ВАЗ 2114

165 / 70R13-79, 175 / 70R13-80

Колесо
Панель приборов
Комбинация приборов
Коврики

оборванный

Обогрев заднего стекла
Электростеклоподъемники перед.дв.
Электрозамок дверных замков
Вентилятор охлаждения

Можете ли вы сделать задний ход с помощью фаркопа? | Плоский буксир

При буксировке автомобиля за домом на колесах следует помнить о некоторых вещах. Если у вас есть опыт буксировки автомобиля на плоской подошве за жилым домом, этот сценарий может показаться вам знакомым. Представьте, что вы подъезжаете к заправочной станции или в зону отдыха, а за вашим домом на колесах стоит машина.Вы неверно оцениваете поворот, и вам нужно отступить, чтобы не подрезать знак или ограничить его. Или, может быть, вы добрались до стоянки для автофургонов и пропустили поворот, и вам нужно вернуться назад, чтобы добраться до своего места. Итак, можете ли вы сделать задний ход с помощью сцепного устройства, подключенного к буксируемому транспортному средству, или вам нужно отключить?

Преимущества буксировки на плоскости за RV

Поездка на автофургоне может оставить у ваших близких незабываемые воспоминания. Есть несколько невероятных мест, где можно путешествовать на автофургоне! Принятие с собой дополнительного транспортного средства может увеличить удовольствие, поскольку у вас есть возможность быстро перемещаться по городу, путешествовать по пересеченной местности или отправиться на пляж, не имея необходимости выяснять, как вы сможете маневрировать на гигантском доме на колесах в потенциально труднодоступных местах. области.

Как работают буксирные крюки?

Буксирное устройство - это жизненно важное оборудование, которое вам понадобится, если вы хотите буксировать автомобиль (также известный как шлюпка или жаба) позади вашего дома на колесах. Буксировка с плоской платформой - отличный способ путешествовать на автофургоне и при этом иметь возможность ездить и исследовать окрестности, не перемещая свой дом на колесах. Наличие дополнительного автомобиля означает больше удовольствия для вас и вашей семьи. Буксировка на плоскости отличается от других способов буксировки транспортного средства и означает, что все четыре колеса транспортного средства находятся на земле.Установка довольно проста: буксирное устройство соединяется с задней частью вашего дома на колесах и передней частью буксируемого автомобиля. Чтобы безопасно взять с собой буксирующее транспортное средство, оно должно быть оборудовано опорными плитами или кронштейнами на переднем конце, а на вашем автофургоне должно быть сцепное устройство для приемника. Опорные плиты должны быть изготовлены специально для вашего буксирующего транспортного средства, чтобы вы не повредили раму вашего автофургона или буксирующего транспортного средства.

Без буксировки

Это так заманчиво, когда ваш RV находится в труднодоступном месте, и вам просто нужно повторно выровнять, чтобы задним ходом прицепить буксирное устройство и буксирное транспортное средство.Но не поддавайтесь искушению на этом! Вы пожалеете об этом, и это может в конечном итоге испортить вашу поездку, добавив ремонт автомобиля в свой список занятий. Когда ваш буксируемый автомобиль подключен к RV и вы попытаетесь сделать задний ход, вы обязательно нанесете ущерб. Буксирные крюки предназначены для того, чтобы выдерживать нагрузку и напряжение в одном направлении. Ваш буксируемый швертбот не может управлять при движении задним ходом. Вы получите повреждение автомобиля и буксировочного устройства.

Повреждение фаркопа

Если вы попытаетесь сделать задний ход с еще подключенным буксирным крюком, вы в конечном итоге погнете буксирное устройство, если сначала не отсоедините его.Это может привести к повреждению вашего автофургона, буксировочного устройства, буксирующего автомобиля и, возможно, вашего эго. Лодка может начать складывать нож, из-за чего буксирная балка прогнется. Если буксирное устройство согнуто, оно не будет работать таким же образом, и дальнейшее использование буксировки для вас может быть небезопасным. Вы также рискуете застрять в замках рычагов настолько сильно, что не сможете их освободить, когда попытаетесь отцепить. Попытка разблокировать руки может быть очень сложной.

Повреждение автомобиля

Если вы попытаетесь сделать задний ход с буксирным крюком, который все еще соединяет ваш жилой домик и буксируемое транспортное средство, есть большая вероятность, что вы можете повредить буксируемое судно.Даже если вы думаете, что вам нужно отступить только на небольшое расстояние, этого может быть достаточно, чтобы нанести серьезный ущерб. Буксирное устройство соединено с рамой, поэтому любое давление или сила, приложенные к буксирному крюку, передаются на раму буксируемого автомобиля. Также существует вероятность того, что вы можете повредить систему рулевого управления и получить дорогой счет за ремонт автомобиля.

Резервное копирование с другим буксирным оборудованием

Резервное копирование при буксировке чего-либо может быть непростым делом и требует большой практики.Те, кто новичок в этом, скорее всего, перевернут его несколько раз и в конечном итоге переберутся через бордюр или два. Чтобы понять, как каждый автомобиль или прицеп движется вместе, нужно время. После того, как вы овладеете искусством резервного копирования с прицепом или транспортным средством на буксире, к какому типу буксировочного оборудования вы можете подключиться во время движения задним ходом?

Какое буксирное оборудование можно включить, не отключая?

Одним из устройств, к которому вы можете оставаться на связи во время резервного копирования, являются SwayPro и TrackPro от Blue Ox.Оба этих продукта представляют собой устройства распределения веса, которые позволяют выполнять резервное копирование без отключения. SwayPro и TrackPro являются ценным буксирным оборудованием, поскольку они предотвращают раскачивание прицепа, вызванное плохой дорогой, ветром, проезжающими автомобилями и погодными условиями, до его начала. Их легко и быстро подключать и отключать, но при резервном копировании нет необходимости отсоединять их.

Безопасная буксировка с Blue Ox

Blue Ox предлагает широкий выбор фаркопов для всех ваших потребностей при буксировке на плоской подошве, включая специальные опорные плиты, которые идеально подходят для буксировки на плоской подошве.Не все фаркопы одинаковы, и мы понимаем, что вы никогда не захотите поставить под угрозу свое удовольствие или безопасность, когда вы находитесь в дороге из-за неадекватного буксирного оборудования. Blue Ox имеет фаркопы класса III, класса IV и класса V, чтобы справиться с любыми потребностями буксировки, которые у вас есть, от 5000 до 20000 фунтов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
