На чтение: 4 минОбновлено: Рубрика: СоветыАвтор: Алексей Пивоваров
Содержание
- Снятие заднего бампера Ford Focus 2
- Инструмент
- Задний бампер
- Снятие
- Установка бампера
- Особенности демонтажа и установки бамперов Фокуса третьего поколения
Снятие заднего бампера Ford Focus 2
Бамперы являются не только декоративным элементом, но и выполняют защитную функцию, предотвращая появление на кузове машины повреждений при легких столкновениях. Особенно часто повреждения получает задний бампер. У многих автовладельцев возникает желание убрать появившиеся при таких мелких авариях царапины на краске и трещины в пластике. Работы такого вида выполняются с проведением полного снятия заднего бампера Форд Фокус 2 седан.
Инструмент
Заранее необходимо проверить наличие инструмента, без которого выполнить работу не получится. Минимальный набор инструментов выглядит следующим образом:
- Отвертка или ключ с головкой типа Torx Т25 или Т30 (тип саморезов крепления зависит от года выпуска автомобиля).
- Отвертка с крестовым жалом.
- Отвертка с плоским жалом.
- Головка на 10 мм и рожковые ключи на 10, 13 и 7 мм.
Задний бампер
Пластиковый кожух элемента на автомобилях с кузовом седан крепится на двух винтах, размещенных под нижней кромкой крышки багажника, двух пластиковых фиксаторах на нижней кромке бампера, двух саморезах под декоративной резиновой накладкой и двух гайках. Схема крепления детали не отличается от таковой на автомобилях с кузовом хэтчбек. Задние бамперы Фокус 2 до и после рестайлинга идентичны по точкам крепления и кривизне поверхности, поэтому неважно, какой задний бампер установлен на машине.
Снятие
Для демонтажа заднего бампера на Фокус 2 хэтчбек следует выполнить следующие действия:
- Убрать брызговики, отвернув 4 шурупа (с крестообразной головкой и типа Torx).
- Выкрутить саморезы под крышкой багажника и вынуть пистоны на нижней части бампера.
- Отсоединить от кронштейна соединительную колодку жгута проводки задней противотуманной фары и фонаря, предупреждающего о включенной передаче заднего хода.
- Разъединить штекеры проводки и вынуть держатель жгута из отверстия в лонжероне.
- Открутить гайки, расположенные внутри арки. В случае сильной коррозии они начинают проворачивать крепежный болт. В таком случае их рекомендуется срезать ножовкой, высверлить остатки и заменить.
- Потянув углы бампера у колесных арок, вывести его из креплений. Полностью демонтировать деталь с автомобиля удобнее вдвоем.
- Для снятия ламп заднего хода и противотуманного фонаря следует повернуть патроны ламп против часовой стрелки. Жгут проводки зафиксирован на восьми специальных держателях. При необходимости проводку можно вынуть из них при помощи отвертки.
- При повреждении снимается и меняется задний усилительный брус. Он крепится к лонжеронам на 6 гайках 13 мм.
Читайте также: Правильная проверка контрольных точек геометрии кузова
Снятие аналогичной детали с Фокуса 2 с кузовом универсал не имеет кардинальных отличий.
Установка бампера
Задний бампер на Форд Фокус 2 устанавливается в обратной последовательности.
Поврежденные элементы крепления следует заменить. При установке деталей необходимо обеспечить равномерность зазоров между поверхностями.
Особенности демонтажа и установки бамперов Фокуса третьего поколения
Для снятия переднего бампера Форд Фокус 3 потребуются две головки (10 и 13 мм), плоская отвертка и головка типа Torx T30. Процедура демонтажа деталей одинакова для машин любой комплектации и производится следующим образом:
- Снять защитные подкрылки и защиту двигателя.
- Отсоединить брызговик радиатора, установленный на шести пистонах.
- Выкрутить болты крепления к крылу и демонтировать оставшиеся пистоны (по одному на сторону).
- Открутить гайки бокового крепления бампера.
- Вынуть пластиковый фиксатор крепления.
- Демонтировать четыре винта крепления брызговика радиатора к монтажной раме.
- Вынуть брызговик с посадочного места.
- Через получившиеся отверстия просунуть руки и разъединить штекеры противотуманных фар.
- Снять с автомобиля обе фары.
- Отсоединить трос привода замка капота от рукоятки открывания.
- Снять пистоны и винты крепления на верхней части.
- Демонтаж завершен.
Для снятия заднего бампера на Форд Фокус 3 дополнительно потребуется головка на 7 мм. Сама процедура выглядит следующим образом:
- Демонтировать задние фонари.
- В нишах фонарей выкрутить по одному болту.
- Демонтировать брызговики колес задней оси.
- Отогнуть панель подкрылка вперед.

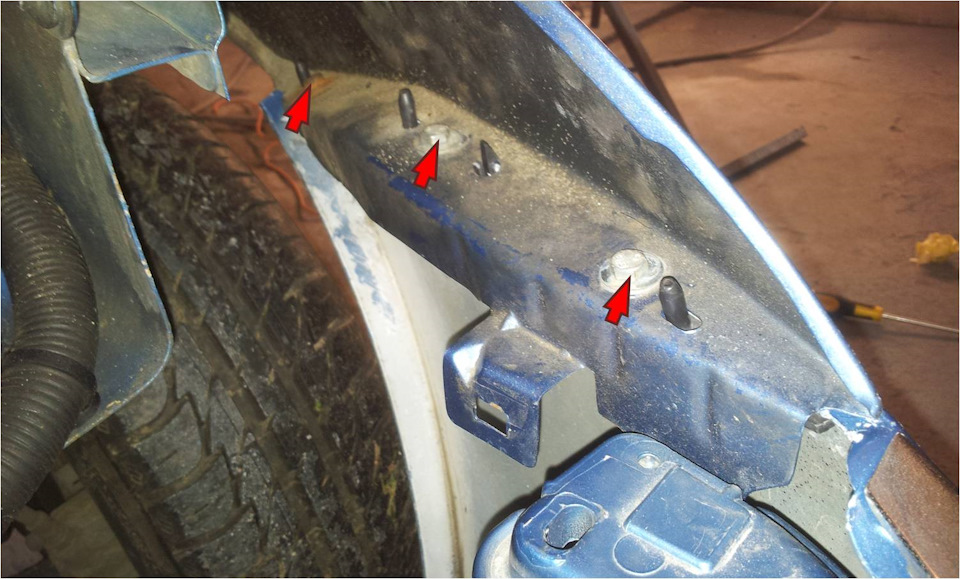

- Выкрутить винты крепления, размещенные во внутренней части колесной арки.

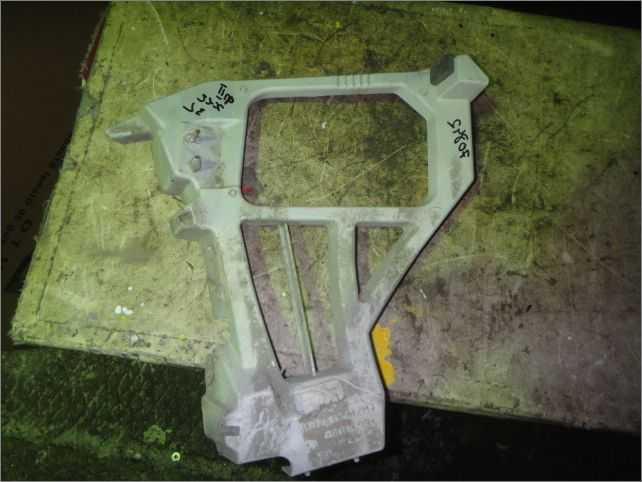

- Поддеть отверткой защелку пластикового направляющего кронштейна и снять с нее кромку бампера.
- Аналогичные действия провести с другой стороны.
- Демонтировать пистоны нижних точек крепления.
- Снять бампер с кронштейна в нише фонарей и полностью демонтировать с машины.
Установка детали на штатное место производится в обратном порядке. Пошаговая инструкция замены бамперов на Форд ФокусСсылка на основную публикацию.
Оценка пользователей
( Пока оценок нет )
Алексей Пивоваров/ автор статьи
Редактор сайта bolt-taxi.com. Слесарь по ремонту автомобилей, окончил Профессиональное училище № 21 Омской области по специальности механик.
Понравилась статья? Поделиться с друзьями:
Как снять и установить бампер Форд Фокус 3?
Форд Фокус 3 является современным, надежным и весьма популярным автомобилем. Однако из-за низкого дорожного просвета его бампера весьма уязвимы для повреждений.
Содержание
- Особенности автомобиля Форд Фокус третьего поколения
- Как снимают передний бампер?
- Как снимают задний бампер?
- Процесс эволюции бамперов
Особенности автомобиля Форд Фокус третьего поколения
Форд Фокус завоевал популярность у российских покупателей достаточно давно. Еще первое поколение машины пользовалось огромным спросом. Второе и вовсе стало хитом продаж. Можно сказать, что третьему поколению автомобилей Форд Фокус популярность досталась по наследству.
Сохранив высокую надежность и отличные ездовые качества, новый Форд Фокус обзавелся собственными достоинствами. Однако и недостатки не обошли его стороной. Автомобиль доступен в трех типах кузова:
- Седан;
- Хэтчбек;
- Универсал.
Третий Форд Фокус чуть длиннее и шире своего предшественника, хотя на глаз это вовсе не заметно. Более заметно то, что он немного ниже. Это способствовало улучшению аэродинамических характеристик. Салон тоже видоизменился, стал более современным и молодежным. Однако водителю и пассажирам достается меньше свободного пространства чем в предыдущем поколении модели. Это является одним из самых существенных недостатков Форд Фокус третьего поколения. Хотя сами сиденья довольно удобные, в меру мягкие. Посадка в дальней дороге не утомляет.
В Форд Фокус 3 великолепная шумоизоляция. Даже на высоких скоростях находящиеся в салоне могут разговаривать шепотом. Шума от двигателя практически неслышно. Силовые агрегаты достаточно надежны и неприхотливы.
Это может подтвердить тот факт, что Форд Фокус крайне популярен среди профессиональных таксистов. Коробки передач также не доставляют владельцам хлопот.
Подвеска достойно справляется с дефектами дорожного полотна, делая поездки приятными. Она в меру мягкая, что позволяет поддерживать необходимый баланс между комфортом и управляемостью. Однако серьезные неровности дорожного полотна все же следует проезжать очень аккуратно. И не только для того, чтобы сберечь подвеску.
Из недостатков модели, помимо довольно тесного салона, можно выделить низкий дорожный просвет. Европейские версии имеют клиренс на уровне 140 миллиметров. По данным производителя на автомобилях для российского рынка дорожный просвет увеличен до 165 миллиметров. Однако далеко не все владельцы с этим согласны. Даже небольшие ямы и колеи приходится проезжать очень осторожно, чтобы не зацепиться о дорогу днищем, а также не повредить передний или задний бампер. На проселке, да и в городе, в котором забыли о ремонте дорог, помимо прочего, весьма велик риск помять порог.
Ну а бампер находится в непосредственной близости от земли и часто страдает в первую очередь.
Автомобиль явно создавали для хороших, ровных дорог. Однако в России они далеко не везде. Поэтому поездка в глубинку может преподнести неприятные неожиданности. А выезд на пикник может быть омрачен. Не составляет большого труда повредить бампер и в городе. Для этого вполне достаточно неудачно припарковаться к бордюру. Он, как правило, выше нижнего края переднего бампера, поэтому подъезжать к бордюрам вплотную весьма опасно.
Что же делать в случае повреждения бампера? Если дефект небольшой, а деталь не треснула, то вполне реальным будет ремонт. В случае серьезной трещины станет необходима замена. Определить необходимость того или иного варианта поможет специалист. Однако работу по снятию бампера несложно выполнить и самостоятельно, сэкономив при этом деньги. Сняв деталь, можно отдать ее в ремонт, а можно приобрести новую. При желании установить передний или задний бампер вполне реально своими руками.
Перед началом выполнения работ очень желательно ознакомиться с технологией. Она достаточно проста.

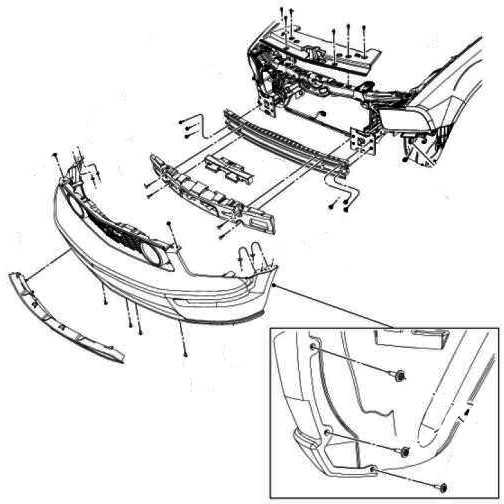

Как снимают передний бампер?
У автомобиля Форд Фокус третьего поколения передний бампер является составным. Он представляет собой декоративную накладку и усилитель. Чаще всего при легких ударах страдает только накладка. Ее можно заменить отдельно от усилителя. В более серьезных случаях меняется и сам усилитель.
Перед началом выполнения работы очень желательно запастись держателями, поскольку они довольно легко ломаются. Кроме того, сильно упростит задачу наличие помощника. Первым делом с автомобиля снимают фары. На Форд Фокус третьего поколения это делается очень просто. Выкручиваются два болта, крепящие фару. Затем фару аккуратно приподнимают и тянут на себя. После этого станет доступен разъем с проводами, который необходимо отсоединить. Для этого его обычно поддевают отверткой. То же самое делают со второй фарой.
После этого надо будет отсоединить от рукоятки наконечник троса, который служит для открывания капота.
Затем надо вынуть его из фиксатора. Внизу бампера находятся держатели. Как с левой, так и с правой стороны. Их необходимо сдвинуть со своих мест и снять. Далее, нужно будет открутить болты, которые находятся внутри арки колес. Потом отворачивают верхние болты крепления и отсоединяют боковины бампера от держателей кронштейна. Затем передний бампер следует потянуть на себя и снять его. Если автомобиль оборудован противотуманными фарами, омывателями фар или парктроником, то перед снятием бампера соответствующие разъемы необходимо отключить.
Если требуется еще и снятие усилителя, то находят болты его крепления к кузову и откручивают их. Кроме них усилитель ничто больше не держит. Его снимают, просто потянув деталь на себя. Устанавливают передний бампер на свое место в последовательности обратной снятию.
Как снимают задний бампер?
Снять задний бампер на Форд Фокус третьего поколения не сложнее чем передний. Для этого сначала снимают задние фонари. Их держат два пластиковых болта и одна заклепка.
Затем откручивают саморезы, которые находятся на брызговиках. Их по три штуки на каждом. Далее, задний бампер оттягивают в сторону с одного края и откручивают ставший доступным саморез. То же самое проделывают с другой стороны. Потом вынимают два пистона, находящиеся на фартуке снизу и сзади. После этого необходимо выкрутить четыре самореза, которые становятся видны после открытия крышки багажника. Их по две штуки с каждой стороны. Выполнив все операции, аккуратно поддеваем защелки и тянем задний бампер на себя. Он должен легко выйти.
В случаях, когда требуется снять не только задний бампер, но и его усилитель работа на этом не заканчивается. Откручиваются шесть гаек, которые удерживают усилитель на кузове. Вывернув их, деталь освобождают от креплений. Теперь ее легко снять, потянув на себя. Устанавливают задний бампер и его усилитель в обратной последовательности.
Процесс работы довольно несложный и занимает немного времени. Поэтому снять задний бампер и установить его на место вполне реально и самостоятельно.
Получится неплохая экономия, ведь за данные операции на станции технического обслуживания придется заплатить немалые деньги.
Процесс эволюции бамперов
Бампер автомобиля предназначен для поглощения энергии, которая возникает при столкновении с другим автомобилем или препятствием. Он защищает кузов от более серьезных повреждений, а иногда и полностью спасает его, оставляя вовсе неповрежденным. Декоративная функция тоже играет свою роль, однако она второстепенна.
Когда мировое автомобилестроение только зарождалось, машины и вовсе обходились без бамперов. В те далекие времена машины были маломощные, а скорости очень невелики. О безопасности тогда совершенно не думали. Однако со временем, в процессе совершенствования силовых агрегатов и увеличения скорости передвижения, вопрос обеспечения безопасности стал весьма актуальным. Для того чтобы защитить кузов автомобиля от повреждений была придумана специальная конструкция. Ее и назвали бампером. Стоит отметить, что на сегодняшний день передний бампер автомобиля изготавливается не только с учетом того, что он должен защищать кузов.
Разрабатываются специальные технологии, которые позволяют минимизировать последствия удара даже для пешеходов, попавших под колеса.
В процессе развития автомобильной индустрии передний бампер претерпел множество изменений своей конструкции. Сначала его изготавливали в виде металлических балок, которые крепились к раме автомобиля сна специальных пружинах.
Были времена, когда передний и задний бамперы устанавливались исключительно на автомобили высшего класса, такие, как американский Паккард. Первой массовой машиной, оборудованной бамперами, стал далекий предок очень популярного сегодня автомобиля Форд Фокус. Этот предок носил название Форд А. Происходило это в тридцатые годы прошлого столетия.
Чуть позже передний и задний бамперы стали монолитными. Их начали изготавливать из толстых и широких пружинящих полос эллипсовидной формы. Именно с этих пор бампер начал выполнять еще и декоративную функцию, делая образ автомобиля более привлекательным.
Позднее появлялись так называемые уши, заходящие за боковину кузова и предохраняющие ее от повреждений.
Через некоторое время декоративной функции стало уделяться все больше внимания. Бампера начали никелировать и хромировать в процессе изготовления. В пятидесятые годы двадцатого века простые моноблоки вытеснялись более сложными конструкциями из большого числа хромированных пластин. В бамперы начали встраивать противотуманные фары и поворотники.
Вскоре автопроизводители стали возвращаться к истокам, усиливая разными способами защитную функцию. Появляются специальные энергопоглощающие вставки и пружинящие элементы. Совершенствование конструкции не прекращается и по сегодняшний день. Безопасности уделяется все большее внимание, однако и дизайн не отходит на второй план.
Как снять задний бампер на Форд Фокус мк2
Сделай сам
| |||
 org/BreadcrumbList»>Форд Фокус — ВидеоурокМодель: Форд Фокус Фокус 2, МК 2 Деталь: Бампер задний Эксплуатация: Как снять задний бампер на Ford Focus MK2 Давайте посмотрим в этом видео, как снять задний бампер на Форд Фокус второй серии, следуя приведенной ниже инструкции. Сначала открываем крышку багажника и откручиваем крепежные винты, которые находим по углам бампера; затем с помощью ключа Torx T30 откручиваем крепежные винты, которые находим с обеих сторон колесных арок. В этот момент откручиваем дополнительные винты, которые находим под задним бампером и отсоединяем электрический разъем держателя лампы противотуманных фар, как показано на видео. Опубликовано 13 октября 2022 г. Автор: ScegliAuto Другие руководства, которые могут вас заинтересовать
| Установка багажников на крышу В автомобиле уже предусмотрена возможность установки багажника на крышу, поэтому необходимо приобрести подходящие дуги багажника для той модели автомобиля, на которую они будут устанавливаться. Смотрите видео! от ScegliAuto Еще видео
|
Так что нам осталось снять бампер!
В качестве первого шага необходимо снять восемь пластиковых колпачков, скрывающих резьбовую гайку. Расположите две планки на крыше в соответствии с крепежными отверстиями, затем закрутите восемь крепежных винтов, не затягивая. Теперь можно аккуратно затянуть винты, пройдясь по ним еще раз, чтобы убедиться, что все они закручены идеально. Рекомендуется не перегружать багажник на крыше и соблюдать размеры в допустимых пределах.Снятие и установка заднего бампера Focus
Снятие и установка заднего бампера Focus В этом руководстве рассматривается замена заднего бампера.
Нажмите на любое из изображений ниже, чтобы увеличить его.
Необходимые инструменты
|
Снятие оригинального бампера
1. b: Оставьте задние колеса, открутите один винт Torx, который входит в арку бампера, как показано на рис. 1.1. Откиньте подкрылок назад, чтобы он не мешал.
| 2.
| ||||||||||||
3.
| 4.
| ||||||||||||
5.
| 6.
|
Установка бампера
1. | 2.
| ||||||
3. |
