Здравствуйте, дорогие друзья! Думаю, многим из вас, водителей, знакома проблема запотевания и обмерзания боковых зеркал. Потому сегодня будет логично поговорить про подогрев зеркал своими руками.

Это не просто дополнительная опция, а порой крайняя необходимость. Она позволяет постоянно быть в курсе происходящего позади вас за счет четкой картинки без искажений от влаги, конденсата и налипшего снега.

При этом реализовать подогрев для зеркала можно разными способами. Перед тем как сделать первый шаг в этом правлении, предлагаю изучить несколько возможных вариантов. Коротко расскажу, как они выглядят, что собой представляют и как подключить, не обращаясь за помощью к специалистам, которые очевидно потребуют внушительную сумму денег за выполнение работы.

Разновидности

Существует несколько вариантов организации подогрева наружных зеркал заднего вида, которые условно делятся на электрозависимые и независимые от бортовой электросети на 12 В или 24 В.

Реализация подогрева зависит от конкретного материала, который вы будете использовать.

Выделяют такие разновидности:

• Пленочные нагреватели. Очень удобные в применении, элементарные в установке и при этом довольно эффективный. Вариант для ленивых, если хотите;
• Обогрев из лампочек. Изначально все автомобилисты, у кого штатного обогрева не было, но они хотели его получить, использовали лампочки. На сегодняший день технология устаревшая, но еще актуальная;
• Проводниковые элементы. Здесь используется специальная плата, которая имеет нагревательные элементы. Сложного в установке ничего нет, а ассортимент обширный;
• Проволочные. В качестве нагрева используется специальная проволока. Также реализовать можно, если соблюдать некоторые правила.

Чтобы внести некоторую ясность, предлагаю каждый вариант теперь рассмотреть отдельно.

Исходя из полученной информации вы сможете решить, что вам подходит, а от какой идеи лучше отказаться.

Организовать самодельный подогрев можно на любом зеркале. Все зависит от ваших пожеланий, умений и финансовых возможностей.

Самодельные системы подогрева, судя по публикациям на Drive2, чаще всего встречаются:

• на Ваз 2110;
• Деу Нексия;
• Деу Ланос;
• ВАЗ классика;
• Лада Калина;
• Рено Логан;
• на грузовиках типа Газель;
• ВАЗ 2109;
• Рено Сандеро;
• Шевроле Авео и пр.

Если вы хотите нечто подобное из себе, предлагаю познакомиться с краткими экскурсами в вопросы создания обогрева тем или иным методом.

Использование лампочек

Это самый старый метод среди всех существующих. Но ничего удивительного в том, что для обогрева используют лампы накаливания, нет совершенно.

Фактически такие лампочки это нагревательные приборы. Около 90% электричества они тратят на тепло, и лишь 10% идет на световые излучения. Чтобы создать систему обогрева, лучше всего взять пару маломощных лампочек на 10 Ватт, либо же 1 двухнитиевую, что позволит каждую спираль подключать отдельно. Обычно их размер вполне входит в корпус зеркала. Важно лишь разместить лампу так, чтобы она не касалась внутренних поверхностей зеркала и самого корпуса.

Сам процесс установки обогревателя довольно трудоемкий. Но многие справляются своими силами.

Если вас интересуют подробности процесса, его можно разделить на несколько этапов. Хорошо подумайте, прежде чем использовать лампы. Все же метод устарел и есть ряд альтернативных решений.

Но все же опишу процесс поэтапно. Выглядит это примерно так:

снимается корпус зеркала;

разбирается корпус;

передняя стенка обрабатывается термостойким материалом;

сверху изоляции наносится слой фольги для отражения тепла;

лампочка фиксируется проводами с помощью патрона или хомутов;

все тщательно изолируется;

подключиться к питанию;

вывести кнопку;

собрать все в обратной последовательности;

проверить работоспособность;

запустить обогрев.

Обычно для активации обогрева выводится отдельная кнопка. При работе 2 ламп на 10 Ватт зеркало может прогреться и избавиться от наледи примерно за 2-5 минут.

Но такие лампы требуют много энергии и оставлять их долго включенными нельзя.

Печатные платы

Такой вариант проще и эффективнее, нежели лампочные обогреватели. Их отыскать не сложно на рынке или заказать через Алиэкспресс.

Фактически здесь речь идет о 2 слоях полимерного материала, между которыми находятся проводники из нихрома или иного материала. Подобные изделия бывают модельными, предназначенными для зеркал конкретных авто, либо универсальные. При необходимости они подрезаются и адаптируются под любое зеркало.

Сама установка выглядит так:

• снимается и разбирается корпус зеркала;
• внутренняя сторона обезжиривается;
• затем приклеивается плата клеем типа Момент;
• к боковым клеммам на нагревателе подключаются провода;
• их припаивают и изолируют;
• провода ведутся к автомобильной проводке;
• на панель выводится кнопка управления;
• для улучшения эффективности стоит обработать корпус внутри теплоизоляцией и фольгой.

Подобные изделия лучше брать в комплекте, как в случае с Defogger DC12.

С вашего позволения, рассматривать установку проволочных нагревателей я не буду. Здесь в основе идут вольфрамовые нити, которые обеспечивают высокую температуру и требуют крайне тщательного подхода к организации подогрева. Слишком много рисков при попытках самостоятельной сборки.

Пленки

Как по мне, для самостоятельной реализации пленки будут наиболее простым и правильным решением. Только учтите, что пленки для обогрева зеркал бывают 2 типов.

• Пленочные резисторные материалы. Считаются надежными, простыми в установке и эффективными. Монтаж мало чем отличается от фиксации плат. Пленку крепят к обратной стороне зеркала, используя клей или двухсторонний скотч. В комплекте уже есть отводящие провода, которые соединяются с проводкой автомобиля и кнопка выводится на панель в удобное место;
• Простые пленки. Никакого соединения с электропроводкой здесь не требуется. Это вариант для ленивых, поскольку все делается за пару минут без особых усилий и демонтажа зеркала. Такие пленки, называемые антидождь, устанавливаются в несколько шагов. Сначала зеркало зачищается, проверяются метки, отделяется этикетка, в центр приклеивается пленка, удаляются пузыри воздуха и снимается верхний защитный слой.

Со вторым вариантом пленки речь идет не об обогреве, а о создании специального водоотталкивающего слоя. При этом работает пленка хорошо, многие, кто успел купить ее, остаются довольными. Плюс никаких работ с подключением, утеплением, фольгированием и пр.

А вы использовали какие-то обогреватели? Как вы вообще решаете проблему обледенения и запотевания боковых зеркал заднего вида? Делитесь своими секретами и наблюдениями в комментариях.

Спасибо за внимание! Обязательно подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы, если они у вас есть!

Watch this video on YouTube

Как сделать подогрев зеркал своими руками

В холодную пору и в зимнее время боковые зеркала нередко покрываются льдом и конденсатом. Чтобы сохранить хорошую видимость, водителю приходится их постоянно протирать. На сегодняшний день некоторые производители автомобилей устанавливают зеркала с обогревом, которые включают нагревательные элементы с автоматической функцией размораживания.

Такое удовольствие обходится намного дороже, чем установка стандартных комплектующих. Поэтому, чтобы сэкономить собственные финансы, можно установить обогрев зеркал своими руками.

Установить обогреватели могут не только обученные механики. Автоэнтузиасты также в состоянии справиться с поставленной задачей, если они внимательно изучат информацию и будут следовать инструкциям.

Содержание

• Преимущества подогрева
• Виды подогрева
• Нагреватель на проволочной основе
• Нагреватель на основе печатных проводников
• Плёночный нагреватель
• Проверить наличие
• Способы решить проблему
• Готовые комплектующие
• Шаг 1. Найдите блок реле
• Шаг 2. Удалите старые зеркала
• Шаг 3. Установите готовые комплектующие
• Установка
• Необходимый инструмент:
• Ход работы
• Сборка
• Этапы установки
• 1. Снятие карты двери.
• 2. Удаление зеркала.

Преимущества подогрева

Основные боковые зеркала содержат единственный элемент в защитном корпусе, который настраивается под водителя. Некоторые производители автомобилей предоставляют дополнительные возможности, чтобы сделать их проще в использовании. Одной из таких функций является добавление источника тепла к боковым отражателям. Это идеальный вариант для тех водителей, которые живут в холодных регионах, и для тех, у кого нет гаража для размещения своего автомобиля во время снежной погоды. Нагретый элемент повышает температуру, растапливая при этом снег, влагу, конденсат. Это означает, что водителю не нужно тратить время на то, чтобы очистить комплектующие и повысить обозрение.

На автомобилях, которые имеют боковые зеркала с подогревом в качестве стандартного оборудования, в большинстве имеется отдельная кнопка обогрева стороны водителя. Если такого пульта управления нет, водитель поворачивает деталь всякий раз, когда он поворачивает обогреватель автозеркал.

Виды подогрева

Подогрев бывает нескольких видов:

• с нагревателем на проволочной основе;
• с нагревателем на основе печатных проводников;
• с плёночным подогревателем.

Нагреватель на проволочной основе

Простейший тип нагревателя изготовлен из проволоки, которая намотана на основание либо запрессовывается между двумя полосами изолирующего материала. Его крепят к обратной стороне отражателя с помощью липкой ленты, клея или механических зажимов. Однако такой нагреватель из-за воздушных зазоров и промежуточных слоёв между стеклом и нагревателем характеризуется низким КПД.

Нагреватель на основе печатных проводников

Такой нагреватель представляет собой плоский слой, который изготовлен посредством трафаретной печати проводящими пастами. Между двумя слоями термостойкого полимера заключены печатные проводники. Сам нагреватель фиксируется с задней стороны зеркала посредством клея или липкой ленты.

Другой тип этого вида нагревателя представляет собой изолирующую ленту, на которой поверху сформированы печатные проводники. Однако наличие промежуточных слоёв так же, как и в первом варианте, приводит к снижению быстроты нагрева.

Плёночный нагреватель

Подогрев зеркал на основании плёночного резистивного элемента является самым надёжным. Он представляет собой проводящий ток слой, который устанавливается на стекло отражателя с помощью двусторонней клеящей ленты. Такой материал позволяет равномерно распределять тепло по всей площади зеркального элемента. Для включения подогрева используется отдельная кнопка или кнопка обогрева зеркал заднего вида.

Проверить наличие

Перед тем как установить обогрев боковых зеркал, убедитесь, что в вашем автомобиле не установлена такая функция. Проверить это можно:

• наличием кнопки обогрева;
• включив автомобиль и через минуту-другую потрогав зеркало. Если оно тёплое, обогрев уже установлен;
• проверив наличие проводов и элементов нагревания в корпусе.

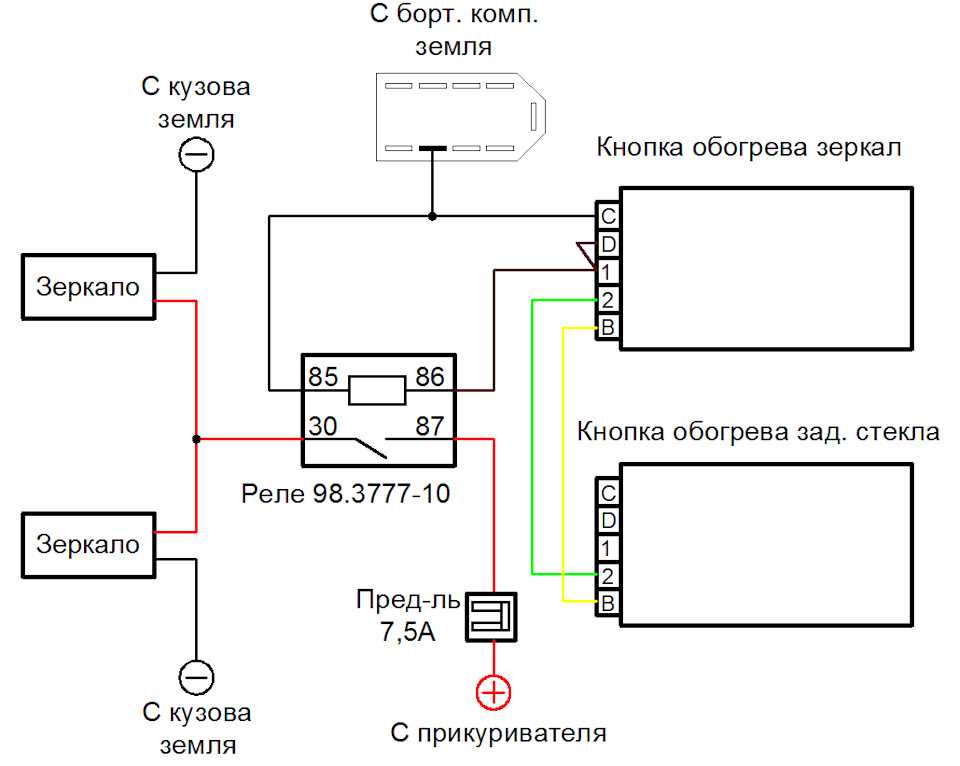

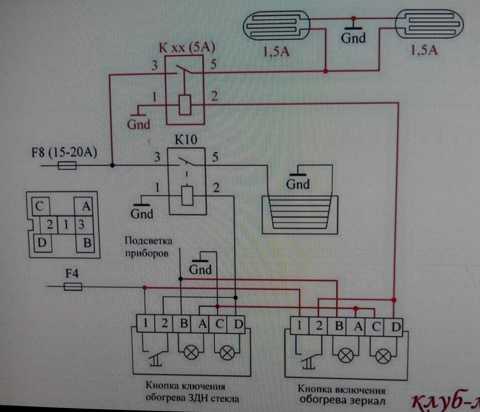

Обогрев боковых зеркал можно соединить с обогревом заднего стекла. Чтобы сориентироваться, что к чему подключать, подойдёт наглядная схема обогрева зеркала.

На видео — проверка самоделки:

Способы решить проблему

Существует несколько способов сделать обогрев зеркал заднего вида:

• купить автозеркала с подогревом и установить их;
• использовать нагревательные элементы.

Готовые комплектующие

Боковые зеркала с подогревом являются отличным послепродажным дополнением к любому автомобилю. Ведь известно, что обогрев зеркал заднего вида предотвратит запотевание, что позволит увеличить видимость. Они могут быть установлены довольно легко даже новичками.

Шаг 1. Найдите блок реле

Откройте капот автомобиля и найдите чёрный ящик. Откройте коробку, чтобы найти несколько реле. На коробке будет отмечено, какое реле для чего предназначено. Найдите реле для зеркал и снимите его. Замените реле, которое было вместе с зеркальным элементом. Подключите провода по мере необходимости, закройте капот.

Шаг 2. Удалите старые зеркала

Откройте обе передние двери и найдите винты, удерживающие их на месте. Открутите их, а затем снимите карту. Найдите крепления для зеркал заднего вида и открутите винты. Затем снимите старые комплектующие, отсоедините провода.

Шаг 3. Установите готовые комплектующие

Подключите провода к соответствующим проводам на боковых отражателях с подогревом. Установите их и замените внутреннюю крышку.

Установка

Чтобы сделать обогрев боковых зеркал своими руками, придётся сделать немного больше, чем в случае с установкой готовых комплектующих.

На видео процесс установки:

Необходимый инструмент:

• проводка;
• разъёмы проводов;
• изоляционная лента или термоусадка;
• кабельные стяжки различных размеров;
• обычное 4-контактное реле на 30 А;
• электрические клеммы и/или штекеры;
• крестообразная отвёртка;
• розетки 10 и 12 мм;
• жёсткая проволока;
• устройство для зачистки проводов;
• паяльник;
• фен (для просушивания зеркального элемента и пластика).

Ход работы

Всю работу можно поделить на 2 этапа:

• сборка;
• установка.

Сборка

Сборка нагревательного элемента формируется новым содержанием колодки-выключателя, которая показана на схеме обогрева зеркал.

Этапы установки

1. Снятие карты двери.

Для того чтобы снять карту двери, выкрутите все винты в торце карты, в ручке и винты крепления динамиков.

После этого снимите ручку, открутите спрятанные за ней винты. Дальше со стороны зеркала начинайте снимать карту.

2. Удаление зеркала.

Удалите боковые зеркала в сложенном положении. Для этого нужно выкрутить саморезы, которые крепят его к двери.

Разъедините провода. Далее, отсоедините зеркальный элемент, потянув за его нижнюю часть. Само зеркало прикреплено к пластиковому каркасу, которое нужно отсоединить с помощью фена.

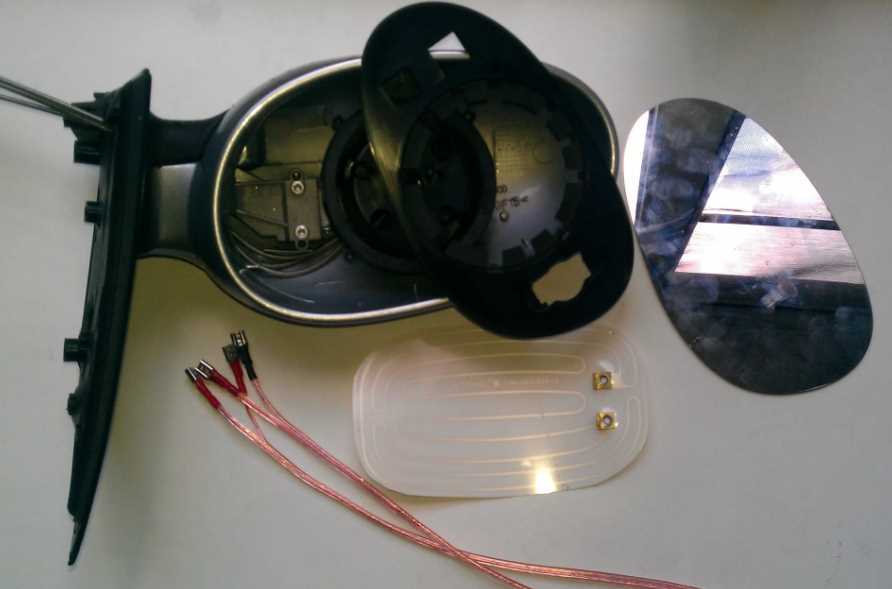

После этого нагревательный элемент нужно приложить к пластику и вырезать соответствующие отверстия под контакты. Дальше снимите защитный слой и приклейте нагревательный элемент к зеркалу, а потом к пластику.

Сначала нужно протянуть провода через корпус бокового зеркала, обжимая и подключая контакты. После этого нужно установить на место зеркальный элемент. Дальше проводим установку конструкции на свою поворотную платформу.

Подогрев боковых зеркал идеально подойдёт для водителей, которые живут в холодном климате и которым часто приходится тратить время на выскабливание льда или снятие влаги со стекла.

Нагревательные катушки автоматически очищают поверхность, так что водители могут ясно видеть заднюю часть дороге. Поскольку цена на готовые боковые зеркала с подогревом довольно высока, многие умельцы сами устанавливают подогрев. Имея необходимый инструмент, это возможно сделать в домашних условиях самостоятельно. А вы уже установили обогрев зеркал заднего вида?

Изготовление зеркала для ванной без конденсата

Введение

В этом посте описывается, как сделать зеркало для ванной без конденсата с помощью автоматического нагревателя зеркал. См. тот, который я сделал в 2007 году здесь. Посмотрите внимательно, и вы заметите конденсат по краям, но не в центральной зоне обогрева.

Без нагревателя невозможно пользоваться зеркалом, предварительно не протерев его тряпкой. Вдобавок холодные зеркала во влажной атмосфере обычно снова запотевают после протирки.

С активным обогревом зеркала можно сразу выйти из ванны или душа и сразу же использовать зеркало.

Извинения

Когда я впервые создал этот пост в 2017 году, я не мог правильно определить марку датчика движения PIR и линейного реле, которые я использовал. Я не смог распознать торговую марку на передней панели линейного реле. Датчик хорошо виден в ванной, но не имеет на нем торговой марки ни внутри, ни снаружи. Но я только что нашел инструкцию к датчику, и она называется Home Easy.

В 2017 году я искал предметы в Интернете и обнаружил, что они или аналогичные предметы были доступны в Lightwave. Поэтому я обозначил их в этом посте.

Моим первоначальным источником этих предметов была компания B&Q, где для их рекламы была установлена ​​большая витрина. Это длилось недолго, и хотя продукты Home Easy доступны, купленные мной товары в настоящее время ими не продаются.

В этом посте я переименовал устройства как Home Easy, но любой, кто хочет их купить, должен искать в:

• Простой дом,
• Световая Волна,
• Умные программы,
• Байрон Домашняя автоматизация.

. . . назвать лишь несколько.

Почему я выбрал самодельное зеркало для ванной без образования конденсата

В 2007 году я перестроил свою ванную комнату, решив сделать зеркало без образования конденсата, нагрев его электрическим нагревателем выше точки росы в помещении.

Доступные на рынке зеркала с подогревом, как правило, выступали за стену не менее чем на 2 см и поэтому собирали пыль вдоль верхнего края. Я также не был слишком доволен какой-либо системой освещения по периферии зеркала. Возможно, такие зеркала предназначены для встраивания в стену, но все фотографии, которые я видел, предполагают, что они обычно монтируются на поверхность.

В ходе расследования я обнаружил, что можно купить самоклеящиеся обогреватели, работающие от сети, чтобы приклеить их к задней части зеркального стекла. Поэтому я решил сделать это сам.

Как я построил зеркало для ванной комнаты без конденсата

Я купил обычное зеркальное стекло толщиной 4 мм для крепления на стене как плитку (630 мм x 700 мм). Ну, похоже, что это просто еще одна плитка — большая плитка — эквивалентная по площади чуть более трем плиткам размером 45 см x 31,5 см.

Площадь за зеркалом обрезается до блока стены, где необходимо, оставляется место на глубину штукатурки (1 см), плитки (9мм) и плиточный клей (1-2мм). Я обнаружил, что у меня может быть зазор> = 2 см за зеркалом для размещения проводки. Мое зеркало впаяно в стену вровень с плиткой. Пальцы не могут обойти край зеркала. Вода не может проводить электричество из-за зеркала вперед. Так что это очень безопасный способ сделать это в ванной комнате.

Он находится на одном уровне со всеми другими плитками, уложенными на стену, но затирка по краю представляет собой силиконовый герметик для ванн. Герметик — это не просто затирка, он удерживает зеркало на месте вдоль верхнего и боковых краев. Нижний край опирается на стеклянную полку, выступающую из стены.

ПРИМЕЧАНИЕ: Зеркало можно снять со стены, разрезав герметик ножом.

Нанесение грелки

Пример 28-ваттной антизапотевающей прокладки для зеркал с неклейкой стороной.

Чтобы сделать мое зеркало для ванной комнаты без конденсата, мне пришлось приобрести грелку, чтобы приклеить ее к стеклу зеркала. Для этой цели изготавливаются самоклеящиеся утеплители различных размеров. Я не нашел большого выбора и не смог выбрать такой большой, как хотел. Я получил один, который оставил неотапливаемую границу вокруг центральной отапливаемой зоны. Граница составляет около 5 см с каждой стороны и 10 см сверху и снизу.

В инструкции к зеркальным обогревателям указано, что между подкладкой и краем стекла должен быть оставлен край не менее 5 см. Это на тот случай, если задняя часть зеркала будет доступна, когда зеркало установлено поверх стены. В целях электробезопасности пальцы не могут приблизиться к каким-либо электрическим соединениям, особенно во влажной ванной комнате. Кроме того, эффект нагрева в любом случае будет распространяться за пределы грелки к краю зеркала — возможно.

Нагревательные пластины изготовлены из резистивных полос, ламинированных между гибкими пластиковыми листами. Они имеют тонкий гибкий соединительный кабель с двумя жилами. Мой потребляет около 30 Вт энергии и работает от сети переменного тока 230/240 В.

Чтобы прикрепить обогреватель к задней части зеркала, я придумал, как его центрировать. Затем я отметил заднюю часть зеркала, чтобы выровнять его, и снял защитную бумагу, разглаживая ее.

Одним из источников электрогрелки является компания TLC Direct. Этот пример грелки имеет эти технические инструкции в файле PDF.

Снятие зеркала для технического обслуживания

Присоска с двумя чашками

Если зеркало в ванной без конденсата необходимо снять, необходимо прикрепить две присоски с двойной чашечкой, чтобы удерживать его, в то время как острый нож используется для разрезания удерживающего его герметика место. После отсоединения проводки в задней части стены подъемники с двойными чашками будут вытягиваться, чтобы удалить ее, и провода также будут выходить из стены.

Управление обогревателем

В моем случае провода от обогревателя проходят сквозь стену и выходят на другую сторону, т.е. за пределы ванной комнаты. Обогреватель работает напрямую от сети и потребляет около 30 Вт. Им можно было управлять с помощью простого переключателя, а его малая мощность позволяет питать его от цепи освещения или, что более идеально, от ответвления с предохранителем от кольцевой сети.

Я хотел что-то более автоматическое, просто чтобы оно срабатывало в то время, когда в ванной будет образовываться конденсат. Это время только тогда, когда кто-то принимает ванну или душ. Другое использование ванной комнаты не приводит к образованию водяного пара.

Поскольку прямой переключатель либо случайно не включался, либо пользователи забывали включить его перед тем, как пойти в душ, я искал автоматический метод управления нагревателем.

Я нашел целый ряд деталей Home Easy в B&Q и выбрал пассивный инфракрасный (PIR) датчик движения Home Easy RF (больше не доступен) и соответствующее встроенное реле беспроводного приемника.

ПРИМЕЧАНИЕ. Поскольку в 2007 году я изготовил это зеркало для ванной комнаты без конденсата, версии компонентов Home Easy, которые я использовал, больше не доступны. Тем не менее, Home Easy выпускает более поздние версии, которые, я уверен, будут работать так же. — ХК

Использование беспроводного ИК-датчика движения

ПРИМЕЧАНИЕ. Эти ИК-датчики движения поставляются с инструкциями по установке и эксплуатации.

Датчик движения Home Easy HE-303 PIR крепится к потолку.

Я закрепил инфракрасный датчик движения HE-303 с питанием от батареек (2 x AAA) на потолке над ванной. У него есть беспроводной передатчик, который передает сигнал удаленному реле. У него нет подключения к сети, поэтому он соответствует правилам безопасности для ванных комнат. Приемное реле монтируется снаружи ванной комнаты, где проводка зеркала ванной комнаты без конденсата выходит из стены.

Home Easy HE-303 PIR датчик движения, вид изнутри с элементами управления.

Передатчик датчика движения PIR имеет четыре встроенных настройки таймера. Это:

1. 5 с (секунд).
2. 1 м (минута).
3. 5м (минут).
4. 10м (минут).

Таким образом, после активации ИК-датчик движения будет оставаться включенным в течение фиксированного периода времени. В моем случае я установил его на 5 минут. Он будет гореть до тех пор, пока они будут двигаться (во время принятия душа), и будет гореть в течение 5 минут после того, как они покинут зону обнаружения. По истечении этого времени остаточное тепло предотвратит образование конденсата на зеркалах, пока они не закончатся в ванной. Я считаю, что это сводит потребление электроэнергии к минимуму.

Иногда случались сбои, когда зеркало оказывалось горячим на ощупь, потому что оно было включено, когда оно должно было быть выключено. Тепло можно почувствовать на лице, когда вы смотрите в зеркало в ванной без конденсата.

Существует три настройки уровня фонового освещения:

1. L (низкий).
2. М (средний).
3. Н (высокий).

High (Высокий) подходит для хорошо освещенной ванной комнаты.

Три настройки диапазона, отсутствующие в более поздних моделях:

1. 1М.
2. 3М.
3. 6М.

Положения переключателя обучения, используемые при подключении датчика к реле:

1. УДАЛ (удалить).
2. КОМПЛЕКТ.

Монтаж ИК-датчика движения

ИК-датчик движения предназначен для настенного монтажа для обнаружения людей и включения света. Он использует инфракрасные линзы, которые позволяют ему видеть свет, приближающийся под углом. Я установил его на потолке над ванной, чтобы воспользоваться этим углом обнаружения. Он принимает только инфракрасный сигнал из области возле стены за ванной. Так что кто-то должен стоять в ванне, чтобы быть обнаруженным. Он также поставлялся с пластиковыми шторками, которые я прикрепил, чтобы он не обнаруживал, что кто-то пользуется умывальником. Умывальник немного нависает над ванной на противоположном от душа конце. Установленный таким образом, он обнаруживает только людей, стоящих в ванне между ИК-датчиком и душевой кабиной. См. приблизительные диаграммы ниже.

Вид сбоку на ванную комнату с ИК-датчиком движения Вид на торец ванной комнаты с ИК-датчиком движения

Использование беспроводного реле для включения обогревателя зеркала в ванной

ПРИМЕЧАНИЕ. Эти беспроводные реле поставляются с инструкциями по установке и эксплуатации.

Home Easy In-line Relay

На приведенном выше рисунке показано беспроводное линейное реле Home Easy, запрограммированное реагировать на беспроводной сигнал, посылаемый датчиком движения Home Easy PIR. Реле имеет питание 230/240 В, подключенное к одной паре контактов (внешняя пара), а к другой паре контактов подключен обогрев зеркал.

ПРИМЕЧАНИЕ: В этой модели линейного реле соединения открыты, и до них можно дотронуться острым предметом. Более поздняя модель выглядит более надежной. Если есть сомнения в их электробезопасности, поместите их в пластиковый ящик с крышкой и прикрепите предупредительную этикетку.

При срабатывании ИК-датчика движения реле срабатывает и подключает электропитание к обогревателю зеркал. Реле остается включенным до тех пор, пока не истечет период времени датчика движения. Затем отключается обогрев зеркал. Пока движение ощущается в течение этого периода времени, период постоянно сбрасывается, чтобы начать заново.

Ниже приведена схема подключения обогревателя зеркал без конденсата:

Схема подключения обогревателя зеркал

На схеме показан выключатель освещения, последовательно соединенный с контактом реле и обогревателем зеркал. Используется для отключения цепи обогревателя зеркала в случае неисправности или просто для его отключения.

Стеклянная полка под зеркалом в ванной без конденсата

Я использовал изготовленный на заказ алюминиевый профиль, прикрученный к блоку, чтобы закрепить полку из закаленного стекла специальными винтами, чтобы она плотно прилегала к стене.

Полка выступает над плиткой, которая дает ей некоторую поддержку. Плитки тщательно обрезаются по размеру и приклеиваются таким образом, чтобы они выступали вверх и над нижней частью захватного канала. Я тщательно выровнял полку на подушке из раствора для плитки, чтобы шарикоподшипник не скатился с нее. (Никто не хочет, чтобы их помада катилась по полу, не так ли.)

Я установила полку над изогнутым полотенцесушителем. Таким образом, обрезание передней кромки, чтобы соответствовать кривизне радиатора, улучшило его внешний вид. Я придал ему форму, сделав картонный шаблон, изогнутый, как радиатор, и поручил моей местной стекольной компании (Abbey & Burton Glass) вырезать его по шаблону.

Как я сделал шаблон для полки

Чтобы сделать шаблон, я взял длинный кусок картона из открытой пачки хлопьев и нарисовал на нем основную прямоугольную полку. Я продолжил, поставив неустановленный радиатор вверх дном на картон, чтобы совместить его с одним длинным краем на моем рисунке. Затем я провел карандашом по верхней трубе радиатора, чтобы скопировать кривую, сглаживая любые неровности на линии позже. Монета отлично подходит для создания закругленных углов.

Я понял, что могу получить асимметричную полку, если кривая сместится. Поэтому я предпринял следующие действия, чтобы полка выглядела симметрично.

Я вырезал кривую для половины полки от одного закругленного угла до середины полки. Сложив открытку посередине так, чтобы правый конец лежал точно над левым, я смог разрезать вторую половину, следуя разрезу первой половины. Таким образом, я получил симметричную кривую.

---

КОНЕЦ СТОЛБА

Просмотры сообщений: 4662

Получите антизапотеватель зеркала в ванной от WarmlyYours СЕГОДНЯ

Можно ли подключить его к цепи освещения?

Да. На самом деле, это самый распространенный способ работы с обогревом зеркал.

6 человек считают это полезным. Вам это помогло? Да Нет

---

Могу ли я использовать несколько обогревателей на одном зеркале?

Да, но убедитесь, что несколько нагревательных элементов не перекрывают друг друга.

6 человек считают это полезным. Вам это помогло? Да Нет

---

Как работает обогрев зеркал?

К задней части зеркала прикреплен сверхтонкий электрический нагревательный мат, который мягко передает тепло по поверхности зеркала, предотвращая конденсацию влаги на поверхности зеркала во время принятия душа или ванны.

5 человек считают это полезным. Вам это помогло? Да Нет

---

Имеют ли продукты лучистого отопления полярность?

Нагревательные кабели и системы электрического сопротивления не имеют полярности. Сюда входят все современные нагревательные элементы WarmlyYours.

5 человек считают это полезным. Вам это помогло? Да Нет

---

Какова длина холодного провода обогревателя зеркал?

Холодный провод обогревателя зеркал имеет длину 36 дюймов.

4 человека нашли это полезным. Вам это помогло? Да Нет

---

Можно ли прикрепить его к задней части дверцы аптечки?

Нет. Обогреватели зеркал предназначены для установки и подключения к стационарному настенному зеркалу.

4 человека нашли это полезным. Вам это помогло? Да Нет

---

Если средство защиты от запотевания меньше зеркала, насколько далеко за пределы зеркала будет распространяться это средство защиты от запотевания?

Запотевание сосредоточено в области нагревательного элемента, но может распространяться по мере нагревания зеркала с течением времени. Существует слишком много переменных атмосферных условий, которые не позволяют указать фиксированное расстояние распространения тепла от элемента. Вот почему антизапотеватель необходимо размещать в той части зеркала, которую необходимо удалить.

3 человека нашли это полезным. Вам это помогло? Да Нет

---

Что делать, чтобы зеркала в ванной не запотевали?

Установка системы обогрева за зеркалом — самый надежный способ избежать запотевания зеркала. Как правило, зеркала запотевают, потому что они намного холоднее, чем пар в ванной после душа или ванны. Прохладная поверхность зеркала приводит к тому, что влага пара конденсируется в виде тумана. Зеркало с подогревом предотвратит эту конденсацию, будучи таким же теплым или теплее, чем пар.

3 человека нашли это полезным. Вам это помогло? Да Нет

---

Как быстро средство для защиты от запотевания зеркал может предотвратить запотевание зеркала?

Обогреватель зеркал начнет устранять запотевание зеркала в течение 5 минут после начала работы.

3 человека нашли это полезным. Вам это помогло? Да Нет

---

Можно ли обрезать обогрев зеркал?

Нет. Обогреватели зеркал нельзя обрезать, и необходимо выбрать правильный размер, чтобы они поместились на открытой, свободной области на задней стороне зеркала.

2 человека нашли это полезным. Вам это помогло? Да Нет

---

Как приклеить зеркало к стене и при этом иметь на нем антизапотеватель?

Если вы приклеиваете зеркало к стене, просто нанесите клей на подложку зеркала, не покрытую антизапотевателем.

2 человека нашли это полезным. Вам это помогло? Да Нет

---

Какой толщины коробка на задней стороне нагревательного мата? Не мешает ли зеркало лежать ровно или вровень со стеной?

Электрическая распределительная коробка должна быть установлена ​​на одной линии с подводящими проводами и коробкой обогревателя зеркал.
