Как регулировать клапана на ямз 238: Самостоятельная регулировка клапанов в ЯМЗ 238

Регулировка клапанов ЯМЗ | новости СпецМаш

    ЯМЗ-238 может считаться одним из самых распространенных двигателей на тяжелых коммерческих грузовиках. А для подобного транспорта сохранение мощности и приемлемый расход топлива на всех режимах одни из главных условий эффективности эксплуатации. Соблюдение этих условий во многом зависит от такого малозаметного для неопытного водителя нюанса, как тепловой зазор в паре клапан-цилиндр. С течением времени заводские установки теряются, и потому регулировка клапанов ЯМЗ является необходимой и регулярной процедурой…

   Впрочем, начать стоит с того, когда необходима данное вмешательство. Обычно, сигналом к проверке зазоров служит увеличение расхода, а также шумы в газораспределительном механизме. Кроме этого проверка-регулировка может быть необходимой частью протяжки ГБЦ, а также ремонта (после обкатки). Что касается регулярности работ по пробегу, то тут однозначных терминов быть не может – все зависит от интенсивности езды, нагрузок, стиля вождения и собственно состояния самого дизель-мотора.

Так что для разных автомобилей одной модификации и с одинаковой комплектацией сама разница по пройденным километрам до потери регулировок может измеряться тысячами, а то и десятком тысяч километров.

 Сама регулировка заключается в выставлении определенного расстояния между торцом клапана и носком коромысла в моменте закрытия. С более современными агрегатами действия владельца в случае потери регулировок практически очевидны – обращение в специализированный сервис. Для более простых технически 238-ых, даже если речь идет о последних модификациях, этот вариант восстановления выбирают в основном малоопытные, не обладающие нужным инструментарием или имеющие лишние деньги (что весьма сомнительно для тех грузовиков, где имеется подобная комплектация) люди. Основная же масса «ЯМЗоводов» предпочитает обходиться своими силами.

  Высшим пилотажем будет, безусловно, вариант с регулировкой «на слух» — некоторые мастера предпочитает настраивать зазоры, ориентируясь на звуки (стук) при выборе клапаном свободного хода.

Есть и те, кто пользуется другим огранном чувств – глазами, выставляя положение деталей буквально «на глазок». Как это не странно, оба способа имеют право на жизнь хотя бы из-за того, что находятся индивидуумы, способные действительно сделать все качественно. Может и не с микроскопической точностью, но куда лучше, чем это делают горе-слесаря «с корочками» и кучей нужного современного оборудования, но с абсолютным непониманием того, что и для чего он делает.

 И это при том, что самой конструкцией ЯМЗэшных моторов предусмотрено наличие специальных регулировочных винтов, а также установлены оптимальные нормы – правильным положением является «щель» в промежутке торец-носок 0.25-0.30 мм.

Очередность и вариативность

  Существует также и стандарт очередности, по которой проводится регулировка клапанов ЯМЗ 238, а также ряд правил, соблюдение которых гарантирует качественный результат. На нашем сайте вы можете найти статьи, где описаны основные нюансы, поэтому, чтобы не повторятся, мы предлагаем вам некое дополнение к ним, позволяющее обойтись минимумом ненормативной лексики и избежать потерь времени. Для начала вспомним, что подобная работа предполагает наличие определенных инструментов, а именно:

       • Ключ на 30 – им мы будем поворачивать коленвал в нужные моменты (можно дополнительно снабдить его «усилителем» рычага из куска подходящей трубы)

       •  Ключ на 17 – потребуется для работы с гайками регулировочных винтов

       •  Плоская отвертка с широким жалом – для самого винта

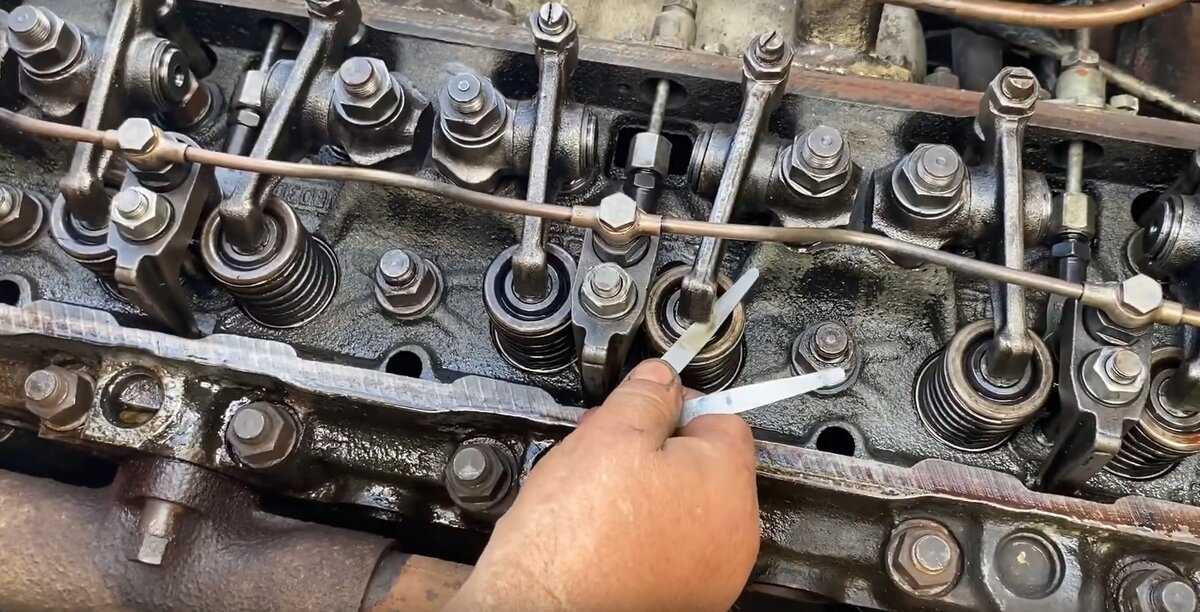

       •  Шупы на 0.3 и 0.25 мм для проверки теплозазоров (реально обойтись и одним, поджимая винт до крайнего положения по щупу, а потом чуть дотягивать или ослаблять его в зависимости от ситуации)

       •  Трехгранный напильник – для обустройства градусной разметки шкива (это для тех, машин, где подобные отметки еще не поставлены)

  Напоминаем, что работать с двигателем стоит лишь после того, как он остыл, а машина должна стоять на ровном месте. Желательно, чтобы это было на яме или эстакаде – конечно, с большим грузовиком и так до мотора добраться можно, но это не слишком удобно.

  А теперь об обещанной хитрости. «Классическая» схема предполагает начало регулировок с 1 цилиндра (если кто забыл, то это первый слева, если смотреть от вентилятора). Для этого крутят коленчатый вал до момента, когда впускной клапан на первом «баняке» закроется, а затем доворачивают его еще на 120 градусов, что будет обозначать момент закрытия обоих клапанов. Так вот, именно этого дополнительного прокручивания можно не делать, ведь существует определенная цикличность всего кривошипно-шатунного, следовательно и газораспределительного механизма…

   В момент начала впрыска на 1-ом цилиндре, на шестом (второй справа при том же направлении взгляда), как раз закрылись оба клапана. А это значит, что можно начинать с него, просто схема очередности будет не 1/5/4/2/6/3/7/8, а 6/3/7/8/1/5/4/2!

  Естественно, если у вас есть помощник, и кручение вала происходит параллельно с наблюдением за клапанами, то это не имеет большого значения, но если вы работаете в одиночку, то даже небольшие сокращения количества операций способны сберечь вам такой полезный «набор», как нервы-время.

 А еще, время и нервы, плюс к ним деньги замечательно можно «защитить» посредством сотрудничества с нашим торговым домом «СпецМаш». Ведь у нас по приемлемым ценам можно купить очень качественные запчасти для ярославских дизелей (и не только), проверенные и сертифицированные.

Клапаны и толкатели ЯМЗ

1 236-1007244 Втулка оси толкателей передняя

2 236-1007236 Ось толкателей крайняя

3 236-1007186 Втулка толкателя

4 236-1007242 Ось толкателя средняя

5 236-1007247-Б Втулка оси толкателей задняя

6 236-1007248 Втулка толкателей распорная

7 236-1007246 Втулка оси толкателей промежуточная

8 236-1007180 Толкатель коромысла в сборе

9 236-1007176-А Штанга толкателя

10 236-1007148-Б Винт регулировочный

11 311516-П15 Гайка

12 236-1007144-В Коромысло клапана с втулкой в сборе

12 236-1007144-В Коромысло клапана с втулкой в сборе

13 236-1007118-В Втулка коромысла клапана

14 236-1007103-А Кольцо пружинное упорное

15 312392-П2 Шайба упорная

16 236-1007024-В Тарелка пружины клапана

17 236-1007015-В4 Клапан выпускной в сборе

18 236-1007028-А Сухарь клапана

19 236-1007026-Б Втулка тарелки пружины клапана

20 310124-П2 Болт

21 236-1007091-Б2 Ось коромысла в сборе

22 236-1007020 Пружина клапана наружная

23 236-1007021 Пружина клапана внутренняя

24 236-1007010-В Клапан впускной

25 236-1007025-Б Шайба пружин клапана

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

 Посмотреть ассортимент можно в каталоге нашего интернет-магазина, но помните, что не все позиции могут быть отмечены как «в наличии» из-за ряда причин. Поэтому уточняйте присутствие отсутствующих, но таких нужных вам деталей у операторов. Связаться с ними для уточнения, а также заказа, вам поможет телефон, спецформа на сайте или Е-мэйл. Принимаем безнал и наличные, возможны отсрочки, при опте скидки. Организовываем доставку покупок во все регионы России.

Регулировка клапанов МАЗ: инструкция | Дилер МАЗ Хабаровск

Герметичность посадки клапанов в двигателях автомобилей МАЗ (а так же Камаз, Урал) обеспечивается тепловыми зазорами в ЯМЗ, призванными компенсировать расширение металла при накале. Для моторов белорусских авто величина зазора варьируется в интервале по тех документации двигателя от завода.

При увеличенном зазоре ухудшается состояние и эффективность очищения цилиндров механизма автомобиля, повышаются нагрузки и скорость изнашивания деталей системы газораспределения (ГРМ). При недостаточном тепловом зазоре в ЯМЗ не обеспечивается необходимого прилегания впускного клапана к седлу, что негативно сказывается на показателях мощности мотора и показателях экономичности. Кроме того, в этом случае возникают риски нарушения температурного режима и прогорания клапанов впрыска.

Регулировка должна проводиться только на холодную, поэтому после остановки двигателя должно пройти не меньше одного часа. Когда будете регулировать, коромысла клапанов цилиндра требуется прижимать:

• В правом ряду для выпуска в торец оси, для подачи до упорной шайбы.

• Затем в левом ряду, наоборот, до шайбы и торцу оси для выпуска и впускание соответственно.

Пригодится: нюансы поломок и ремонта отопителя МАЗ

Для выполнения регулировки впускных клапанов головки блока цилиндров потребуется следующий набор инструментов:

• Набор накидных ключей
• Отвертка со шлицом «-».
• Щупы различных диаметров (с его помощью проверка каждого клапана. См на каждом соответствующую метку)

Для удобства манипуляций с клапанным механизмом желательно просто, чтобы была канава для проворота коленвала, но это не обязательное условие.

Алгоритм:

• Отключить подачу топлива (топливный насос).

• Снять крышку ГБЦ.

• Проверить болты крепежа оси коромысла
• Далее следует провернуть коленчатый вал (рис.1) (вращать по часовой стрелке) до момента полного закрытия выпускного клапана 1-го цилиндра. Вращение продолжается на 120 градусов (треть оборота), после чего маховик занимает положение, соответствующее такту сжатия цилиндра и закрытому положению обоих клапанов.

• Посредством щупа проверяем диапазон от края клапана до коромысла. И так регулируем все клапана двигателя от первого до последнего.

• При потребности регулировки механизма требуется провести ослабление регулировочного винта (рис.2), подгоняя его под нужную величину. Далее винт фиксируется затяжкой гайки. При выставленных зазорах в ЯМЗ щуп должен входить легко или с напряжением при его толщине (смотрите инструкцию двигателя) соответственно.

• Порядок проведение регулировки для остальных клапанов двигателя осуществляется аналогичным образом с соблюдением описанного выше порядка действий. При этом целесообразно выполнять настройку в порядке цилиндров, см в инструкции по эксплуатации двигателя.

• По завершению запустить силовой аппарат и его прослушивание на предмет отсутствия посторонних звуков и шумов. При выявлении стуков и иных отклонений регулировать до полного устранения недостатков.

• Установить на место крышку ГБЦ, и, если надо — заменить перед этим прокладку, убедиться в отсутствии протечек по всему периметру устройства.

Как уже говорилось выше выполнение действий с клапанами должно производиться при остывшем двигателе, поэтому после его остановки должно пройти не меньше одного часа (желательно больше). Излишне большие просветы ограничивают поступление чистого воздуха и вентилирование цилиндров, выводя не весь объем формируемых отработанных газов. В результате происходит не только снижение мощностных характеристик двигателя грузовика, но и скорость его износа за счет повышенных нагрузок. Заметить проблемы можно и по возникающему стуку клапанов.

Это интересно: причины выхода из строя регулятора давления МАЗ

Если же зазоры в ЯМЗ оказались меньше рекомендованных размеров, начинается процесс дополнительного нагрева с рисками прогорания клапанов. В худшую сторону будут отличаться, мощность и экономичность силового агрегата. Таким образом, только при идеально отрегулированных клапанах, двигатели МАЗ способны обеспечить отдачу заложенных в них паспортных характеристик.
