Восстановление замерзшего вакуумного усилителя тормозов

Если летом, у вашего BMW E39 забилось дренажное отверстие и вода скопилась в отсеке, где установлен, вакуумный усилитель, необходимо сразу откачать воду из отсека, снять и разобрать вакуумный усилитель тормозов для просушки.

Если такового не сделать ранее, то зимой педаль тормоза будет каменная и тормоза работать не будут.



Кроме того, если вода в вакуумном усилителе наберется до критической отметки где-то на уровне середины, она неизбежно попадает:



- во впускной коллектор на бензиновых моторах - это сразу приводит к гидро удару двигателя.

- в вакуумный насос на дизельных двигателях, последствия тоже печальные.



Восстановить вакуумный усилитель после того как он нахапал воды можно, но не всегда это увенчается 100% успехом.

К сожалению без снятия вакуумного усилителя с машины его не восстановить, да и без разборки слить воду не получиться.

Лучше конечно не запускать все это изначально, и летом когда слышите хлюпание при нажатие на педаль тормоза, сразу произвести ремонт вакуумника.



Восстановление вакуумного усилителя тормозов



Для начала необходимо снять вакуумный усилитель.

Для этого снимаем кожух под панелью приборов, извлекаем шпонку, крепления педали и откручиваем 2 болта.

В двигательном отсеке снимаем корпус воздушного фильтра левый, кожухи, резинки и откручиваем 2 тормозных трубки. извлекаем шланг идущий от вакуумника к главному цилиндру сцепления.











Теперь снимаем вакуумный усилитель и несем домой, сливать воду или размораживать.





После разморозки часть воды сама выйдет наружу, а часть останется внутри, чтобы слить ее полностью придется вакуумник разобрать.

{banner_x}

Разбираем аккуратно, снимая 2 боковые крышки, не повредите мембраны., откручиваем главный тормозной цилиндр, там 2 гайки.







После разборки в вакуумном усилите было много грязи от попавшей воды, и отслоившейся краски, для очистки купил пенный очиститель двигателя, забрызгал вакуумник, почистил все промыл, и прошел все жидкостью WD-40.







Далее приступаем к сборке вакуумного усилителя, сделать это конечно не просто, нужны тиски, но таковых у меня не было, по этому собирали использую плоскую отвертку и молоток.

{banner_y}

Самое главное во время сборки не повредить мембрану и посадить ее правильно в свое посадочное место.









После сборки вакуумного усилителя устанавливаем на машину в обратном порядке. Особое внимание уделяем крепления резиновых шлангов. Заливаем новую тормозную жидкость и прокачиваем тормоза.






Если после этого тормоза плохо прокачиваются, или не прокачиваются вообще, то смотрим на неисправности главного тормозного цилиндра, (также если в зимнее время Вы сняли вакуумный усилитель на продолжительное время, - возможно замерзание тормозной жидкости в трубках на задние тормоза, что собственно и приводит к тому, что тормоза не прокачиваются.



Исправность самого вакуумного усилителя определяется так: Выключить двигатель, нажать на педаль тормоза 3-5 раз на бензиновых моделях, и 10-20 раз на дизелях, держать педаль нажатой, завести двигатель, педаль должна уйти вниз.

Ну а если троит двигатель на холодную возможно не затянули нормально вакуумные шланги.



Александр Борисов, г. Самара,
:

как проверить и заменить самостоятельно, где находится и сколько стоит

В статье вниманию представлены ответы на вопросы: что представляет собой данное устройство, как оно работает, как проверить его на предмет работоспособности и как провести необходимые ремонтные работы.

Вакуумный усилитель тормозной системы в современных авто — это особый функциональный узел, без которого сложно представить себе всю конструкцию целиком.

Как известно, усилий ноги человека недостаточно, чтобы замедлить или остановить движение машины, которая к тому же несётся на огромной скорости. Именно в этот момент и приходит на помощь данное устройство.

Устройство вакуумного усилителя тормозов

Усилитель позволяет всей системе отработать с оптимальным коэффициентом полезного действия.

Водитель оказывает на педаль незначительно усиление, по сравнению с тем, как осуществляется работа его же, но уже на колодках тормозной системы.  Именно вакуумный усилитель позволяет хрупким девушкам управлять многотонными внедорожниками.

Говоря иными словами, вакуумный усилитель — это достаточно эффективная конструкция, которая обеспечивает огромную разницу в усилениях, производимых человеком и осуществляемых по факту.

Устройство и месторасположение

По своей конструкции усилитель представляет собой прочный герметичный корпус, выполненный в округлой форме. Устанавливается деталь непосредственно перед педалью тормоза, в особой части моторного отсека.

Описывая устройство вакуумного усилителя тормозов, можно отметить, что состоит он из таких деталей и элементов, как:

  • корпус;
  • диафрагма для двух камер;
  • специальный следящий клапан;
  • шланг вакуумного усилителя тормозов;
  • толкатель тормозной педали;
  • шток поршня от основного тормозного гидроцилиндра;
  • возвратная пружина.

Корпусная часть усилителя разделена на две камеры при помощи диафрагмы: атмосферную и вакуумную.

Вторая находится со стороны основного тормозного цилиндра, что касается первой, то она расположена со стороны педали тормоза. Через обратный клапан встроенного усилителя вакуумная камера соединяется с источником разряжения наполняющего его вакуума.

В дизельных авто источником подобного разряжения является электрический вакуумный насос. Здесь осуществляется незначительное разряжение, потому насос должен быть использован обязательно.

  1. Присутствующий у вакуумного усилителя обратный клапан, предназначен для разъединения его с источником разряжения в процессе остановки двигателя и при выходе из строя электровакуумного насоса.
  2. Атмосферная камера, в своем исходном положении, соединяется с вакуумной камерой. При нажатии на педаль тормоза осуществляется соединение с атмосферной. Подобное перемещение производится при помощи специального толкателя.
  3. В конструкции встроенного вакуумника, для увеличения общего уровня эффективности в сложной ситуации, допускается специальная система экстренного торможения.
    Она имеет вид дополнительного электромагнитного штокового привода.

Самым главным в данной конструкции является её надежность. Чтобы приблизительно представить себе принцип работы встроенного вакуумника, стоит представить работу механизма, в накопительный бак которого в процессе движения осуществляется подача воздуха.

В результате достигается достаточно большое давление. Подобный накопленный запас воздуха, подаваемый под серьезным давлением, пропорционально подается в механизм, создавая при этом высокое усилие. В этом заключается основной принцип действия усилителя.

Несмотря на отсутствие каких-либо секретов в особенностях работы механизма, производители с особым вниманием относятся к конструкции узла.

Это важно по той причине, что для современного транспортного средства, предназначенного для эксплуатации на высокой скорости, максимально надежная работа тормозной системы — это самый главный фактор.

Именно по этой причине конструкция вакуумного усилителя должна быть максимально надежной.

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

  • необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
  • сниженная величина хода тормозной педали;
  • торможение продолжается после отжатия педали;
  • неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
  • присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
  • полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

  1. Потеря герметичности шланга.
  2. Неисправность диафрагмы.
  3. Потеря основных свойств встроенных клапанов.
  4. Общее нарушение герметичности камер.
  5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями. Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации.

Как самостоятельно проверить работоспособность тормозной системы?

Существует два относительно простых метода проверить, как работает вакуумный усилитель тормозов.

Первый заключается в следующих действиях:

  1. Нужно завести и прогреть двигатель.
  2. Следует заглушить его.
  3. Несколько раз нажать на тормозную педаль.

При первом нажатии она должна быть выжата до упора. После вторичного нажатия и всех последующих, ход движения педали должен снижаться. Если при неоднократном нажатии педали не отмечается никакой разницы, это говорит о том, что разряжения в усилителе не создается.

Второй метод проверки осуществляется при заглушенном двигателе. Потребуется несколько раз нажать на тормозную педаль до предела, а при последнем нажатии зафиксировать её в нажатом положении. После этого необходимо завести двигатель. Если система работает исправно, педаль немного передвинется вниз.

Чтобы быстро определить, как работает вакуумный усилитель тормозов, можно провести очень простой тест. При запущенном двигателе требуется максимально сильно выжать тормоз и потом заглушить двигатель.

Если на протяжении одной минуты после остановки двигателя, педаль немного сдвинется вверх, можно судить о том, что в системе есть небольшая утечка воздуха.

Соответственно придется провести определённые ремонтные работы.

Способы самостоятельного устранения неисправностей

Наличие неисправности автоматически влечёт за собой необходимость проведения ремонтных работ.

Для этого потребуется обратиться в СТО или провести восстановление своими руками, при наличии необходимых инструментов и оборудования.

При желании провести ремонтные работы самостоятельно, в первую очередь придётся приобрести новый усилитель, посетив имеющий положительную репутацию автомагазин.

После совершения покупки, нужно выполнить следующую последовательность действий:

  1. Требуется отсоединить от тормозной педали авто специальный шток вакуумного усилителя. Для этой цели потребуется аккуратно снять стопорную пластинку пальца, немного поддев её предварительно чем-то острым.
  2. В подкапотном пространстве необходимо разъединить колодку с проводками от основного датчика уровня тормозной жидкости.
  3. Аккуратно снимается шланг, посредством удержания обратного клапана рукой.
  4. От вакуумного усилителя откручивается, при помощи ключей, цилиндр тормоза. При этом не нужно отсоединять все тормозные трубки.
  5. Необходимо отвернуть 4 гайки кронштейна, в той части, где устройство прикреплено к кузову транспортного средства.

После всех этих действий можно будет без проблем снять деталь одновременно с кронштейном. Потом нужно будет просто отсоединить кронштейн от усилителя, открутив ещё пару гаек. После этого можно считать усилитель полностью снятым.

Устранив вышедший из строя элемент, можно будет подсоединить совершенно новый, приобретенный в автомагазине усилитель. Для этого потребуется совершать обратную последовательность действий.

Заключение

Вакуумный усилитель автомобильной тормозной системы является незаменимой её деталью. Обойтись без него невозможно.

Если усилитель выйдет из строя, придётся прилагать серьёзные усилия в процессе элементарного торможения, вплоть до нажатия на педаль двумя стопами. Кроме того, перемещение в машине без усилителя очень опасно.

При необходимости совершить экстренное торможение, может просто не хватить отведённого для этого процесса тормозного пути.

Источник: https://motorsguide.ru/system/kak-ustroen-vakuumnyj-usilitel-tormozov

Что такое вакуумный усилитель тормозов?

Вакуумный усилитель тормозов или как говорят в простонародье «вакуумник» — является видом усилителя, применяющийся в тормозной системе авто. Служит для того, чтобы создавать дополнительное усилие педали тормоза за счет разряжения. Применение вакуумного усилителя дает облегчение работы тормозной системы.

Устройство вакуумного усилителя тормозов

Металлический корпус самого усилителя тормозов диафрагмой разделён на две половины – на вакуумную, идущую со стороны ГТЦ (главного тормозного цилиндрика), и на атмосферную, выходящую на тормозную педаль. К слову сказать, вакуумный усилитель и ГТЦ конструктивно и механически объединены в единую систему – тормозную.

Вакуумный усилитель вместе с главным тормозным цилиндром включают в себя:1. корпус,2. диафрагму,3. следящий клапан,4. толкатель,5. шток поршня ГТЦ,

6. возвратную пружину.

Безвоздушная камера, то есть вакуумная, выходит при помощи клапана на впускной коллектор. На всех современных автомобилях для стабильной работы усилителя тормозов дополнительно устанавливают электронасос.

При выключенном двигателе клапан обратки отсоединяет вакуумный усилитель от коллектора — тормоза просто-напросто пропадают.

Точно такой же принцип и при малейшей поломке вакуумного агрегата, даже если мотор работает.

Атмосферная камера, вторая половина устройства, при помощи клапана соединяется и с вакуумной камерой, и с атмосферой. Именно на клапане и основан весь принцип работы вакуумного усилителя – создание разницы давлений между двумя камерами. В исходном положении, когда вы не давите на педаль тормоза, давление в двух камерах одинаково.

Нажимая педаль, толкатель двигается к следящему клапану и штоку тормозного цилиндра. Этим самым клапан закрывает канал между вакуумом и атмосферой. Что получается? Со стороны вакуумной камеры давление остаётся прежним, а со стороны атмосферной камеры происходит разряжение.

По окончании торможения возвратная пружина возвращает диафрагму в начальное положение.

Признаки неисправного усилителя тормозов

Не стоит сильно пугаться, если у вас вдруг отказал вакуумный усилитель. Ничего в этом страшного нет – просто вам придётся с большим усилием давить на тормозную педаль и прилагать чуть больше усилий для управления автомобилем.

Основные признаки:

1. С каждым разом вам всё труднее и труднее нажимать педаль, а эффект от торможения минимальный;2. На холостых оборотах двигатель «троит», нажав педаль тормоза — начинает работать ровно и ритмично;3. Обрыв или трещина в шлаге, которые приводят к появлению шипения или посторонним звукам в усилителе;4. Вакуумный усилитель начинает «подсасывать» воздух;

5. Разрыв диафрагмы, износ сальников или резины на клапанах.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

  • 1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.2.

При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно.

Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.

  • 3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

P.S. 1. О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции. 2. Не забывайте своевременно проверять тормозную систему.

Источник: https://www.drive2.ru/b/1575815/

Принцип работы вакуумного усилителя тормозов и как его проверить

Для обеспечения требуемого усилия прижатия тормозных колодок или  барабанов во время торможения, особенно экстренного, требуется большое усилие. Оно примерно соответствует 80 кг. Применение такого усилия с помощью давления на педаль тормоза одной ногой создает большую физическую нагрузку водителю.

Поэтому, начиная с 70-х годов двадцатого века, практически на все автомобили начали устанавливать вакуумные усилители тормозов (ВУТ). Они уменьшают требуемое усилие в три-четыре раза.

В принципе, можно уменьшить усилие еще больше. Но тогда теряется информативность педали тормоза, увеличивается ускорение торможения, значительно уменьшается управляемость автомобилем. От работоспособности ВУТ, соблюдения его штатных параметров напрямую зависит безопасность движения и комфортность езды.

Как работает вакуумный усилитель тормозов (принцип работы)

ВУТ обычно представляет собой цилиндрический блок, внутреннее пространство которого разделено на две камеры с диафрагмой, которая может перемещаться. Со стороны главного тормозного цилиндра, конструктивно объединенного с ВУТ, находится вакуумная камера, со стороны педали тормоза – атмосферная.

Диафрагма в вакуумной камере соединена с приводящим штоком тормозного цилиндра. Обратный клапан вакуумной камеры, соединен с помощью шланга с источником разряжения.

Следящий клапан, находящийся в атмосферной камере, механически соединен толкателем с тормозной педалью. Посредством этого клапана атмосферная камера сообщается с вакуумной камерой через вакуумный канал, либо атмосферой через атмосферный канал.

В качестве «поставщика» вакуума в бензиновых двигателях используют разряжение, создаваемое после дроссельной заслонки в области впускного коллектора.

  • В дизельных двигателях такого разряжения обычно недостаточно для нормальной работы вакуумного усилителя тормозов. В этом случае устанавливают дополнительный вакуумный насос, механически соединенный с вращающимся коленвалом либо распредвалом. На некоторые автомобили с бензиновыми двигателями также устанавливается вакуумный насос.
  • В основе принципа работы вакуумного усилителя лежит разность величин давлений в камерах, которые разделяются диафрагмой. При отжатой педали атмосферная и вакуумная камеры ВУТ связаны вакуумным каналом. Таким образом, в них устанавливается одинаковое давление. Шток главного цилиндра остается на месте.

Во время торможения следящий клапан перекрывает вакуумный канал и одновременно открывает атмосферный.

Диафрагма, испытывая различные давления атмосфера-вакуум, начинает перемещаться  в направление главного тормозного цилиндра.

Усилие, создаваемое штоком цилиндра, в несколько раз больше усилия, создаваемого водительской ногой на тормозную педаль. В этом заключается эффект вакуумного усиления торможения.

Если педаль тормоза прекращает движение, диафрагма также остается на месте, фиксируя текущее усилие. При отпускании педали возвратный клапан вновь открывает вакуумный канал. Возврат штока в главном тормозном цилиндре обеспечивается действием возвратной пружины.

Вакуумный усилитель тормозов, исходя из своего принципа действия, имеет неприятную особенность эксплуатации: эффективность усиления напрямую зависит от атмосферного давления. Чем ниже атмосферное давление, тем меньше степень его превышения над давлением в вакуумной камере, меньше коэффициент усиления.

Теоретически (и практически тоже) на высоте более 3500 метров над уровнем моря ВУТ теряет свою эффективность. В условиях обычной эксплуатации транспортного средства при небольших перепадах атмосферного давления и негористой местности изменение его эффективности незаметно. В условиях высокогорья применяются иные типы усилителей тормозов.

Основные признаки неисправности ВУТ

В процессе эксплуатации автомобилей с ВУТ особое внимание уделяется вопросам герметичности его конструкции и трубок, идущих к нему. Признаками неисправности являются:

  • необходимость увеличения давления на педаль тормоза для эффективного торможения;
  • уменьшенная величина хода педали тормоза;
  • продолжение торможения после отжатия педали;
  • неровные обороты двигателя вследствие подсоса из вакуумного шланга;
  • наличие дополнительных звуков типа «подсос» в момент торможения;
  • полный отказ работы усилителя.

Если ВУТ по каким-либо причинам выходит из строя, либо глохнет двигатель, тормозная система в целом остается исправной, но требует больших усилий нажатия на педаль тормоза, как при его отсутствии. Это есть одно из основных условий безопасного движения. Однако, эффективность экстренного торможения при этом значительно уменьшается.

Поэтому во время аварийного буксирования автомобиля, если исправен двигатель, рекомендуется его завести, чтобы тормозная система работала в штатном режиме.

Основные причины неисправности

Основные причины отказа работоспособности вакуумного усилителя тормозов:

  • потеря герметичности вакуумного шланга;
  • неисправность диафрагмы;
  • потеря свойств клапанов;
  • нарушение герметичности камер;
  • поломка возвратной пружины.

Механизм ВУТ технологически давно отработан, поэтому большинство автовладельцев редко встречается с проблемой его неисправности. Учитывая важность эксплуатации исправной системы торможения, периодически, особенно перед дальними поездками, следует тестировать систему торможения.

Как проверить вакуумный усилитель тормозов не снимая

Способ 1

Наиболее простой способ проверить работу ВУТ заключается в следующем. Необходимо завести и прогреть двигатель. Далее следует заглушить двигатель. После этого неоднократно нажать на педаль тормоза.

Во время первого нажатия она должна выжаться до упора. После второго и дальнейших нажатий ход тормозной педали уменьшается.

Если разницы между первым и последующими нажатиями не ощущается, значит, разряжение в усилителе не создается.

Способ 2

Двигатель заглушен. Нажимается до предела педаль тормоза, лучше несколько раз, и фиксируется в нажатом состоянии. Затем двигатель заводится. Педаль должна немного податься вниз при исправном усилителе.

Определить наличие возможных утечек воздуха позволяет следующий простой тест. При заведенном двигателе максимально выжимается педаль тормоза. Глушится двигатель. Если в течение минуты после того, как двигатель остановится, педаль подастся немного вверх, следовательно, в системе есть утечка воздуха.

Его ремонт и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

  • Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.
  • Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.
  • После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

Источник: http://voditeliauto.ru/poleznaya-informaciya/to-i-remont/vakuumnyj-usilitel-tormozov-princip-raboty.html

Принцип работы вакуумного усилителя тормозов

Еще сравнительно недавно для того, чтобы остановить какую-нибудь из старых моделей автомобилей, к тормозной педали необходимо было прикладывать значительное усилие, а спустя некоторое время в устройстве машин появился вакуумный усилитель тормозов. Этот прибор в значительной степени облегчает управление автомобилем, но, тем не менее, он требует периодического ремонта и контроля его технического состояния.

Устройство вакуумного усилителя тормозов неразрывно связано с главным цилиндром системы тормозов. Его основой является корпус, разделенный диафрагмой на две камеры.

Вакуумная камера находится со стороны главного цилиндра, где происходит ее соединение с впускным коллектором при помощи специального обратного клапана. Именно на этом участке создается разряжение.

  • Атмосферная камера находится со стороны тормозной педали и с использованием следящего клапана по очереди соединяется с вакуумной камерой или с атмосферой.

Сам клапан перемещается с помощью толкателя, а нагнетание тормозной жидкости в рабочие цилиндры производится посредством поршня. По окончании торможения возвратная пружина приводит в движение диафрагму, возвращая ее в первоначальное положение. Отдельные модели усилителей могут оснащаться электромагнитным приводом штока, исполняющим роль системы экстренного торможения.

Главный принцип работы вакуумного усилителя тормозов основывается на разнице давления, образующейся в вакуумной и атмосферной камере. Именно этот перепад оказывает воздействие на толкатель, перемещающий поршневой шток главного цилиндра системы.

Для того чтобы поддерживать разряжение на должном уровне, используется обратный клапан вакуумного усилителя тормозов.

Особое внимание при проверке тормозной системы следует обращать на техническое состояние вакуумного усилителя. Хотя его неисправности и не вызывают катастрофических последствий, тем не менее, требующая повышенного усилия педаль тормоза создает дискомфорт и затрудняет управление автомобилем.

  • Существуют, конечно, неисправности, которые все же потребуют ремонта или даже замены устройства.
  • В первую очередь, может разгерметизироваться либо оборваться шланг вакуумного усилителя тормозов, соединяющий его с коллектором двигателя автомобиля.

После того, как будет слышно шипение, проверяется состояние самого шланга и качество затягивания хомутов. Кроме того, частой причиной служит разорванная диафрагма или старая резина в клапанах, через которые также может выходить воздух.

Вакуумный усилитель тормозов – как добраться до поломки?

Для того чтобы точно определить неисправность, необходимо внимательно изучить инструкцию по эксплуатации автомобиля, где описана конкретная модель вакуумного усилителя.

Иногда причина совсем простая, когда двигатель начинает троить из-за подсоса лишнего воздуха и обеднения рабочей смеси.

При проведении визуального осмотра необходимо выявлять потеки на корпусе усилителя и обязательно выяснять причины их возникновения.

Для эффективного ремонта вакуумного усилителя требуется ремкомплект, соответствующий определенной модели, и стандартный набор инструментов. Чаще всего производится полная замена устройства на новое, устанавливаемое в сборе.

Для того чтобы приступить к ремонту или замене, отсоединяется тяга привода, расположенная в салоне, в районе рулевого вала на педали тормоза. После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце производится снятие вакуумного шланга от обратного клапана.

Теперь усилитель открыт для доступа, можно ремонтироваться или делать замену.

Источник: https://carnovato.ru/rabota-obratnogo-klapana-vakuumnogo-usilitelja-tormozov/

Принцип работы вакуумного усилителя тормозов

Вакуумный усилитель тормозов обеспечивает лучшую динамику замедления автомобиля и значительно повышает уровень комфорта органов управление. На практике работа ВУТ отражается эффективным торможением при минимальном усилии нажатия на педаль. Применение активных систем помощи при экстренном торможение значительно улучшает уровень безопасности дорожного движения.

Устройство ВУТ

Вакуумный усилитель тормозных усилий в большинстве автомобилей расположен вблизи моторного щита и представляет собой монолитный блок с ГТЦ и бачком тормозной жидкости.

Для усиления тормозного усилия в конструкции ВУТ используются:

  • металлический корпус;
  • разделительная диафрагма, изготовленная из пластичного материала;
  • обратный клапан;
  • толкатель педального узла;
  • следящий клапан;
  • шток гидроцилиндра;
  • пружина возвратного действия.

Принцип работы

Прижимное усилие тормозных колодок в автомобилях, конструкция которых не предполагает установку ВУТ, нагнетается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания разряжения, помогая тем самым создавать давление в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположена со стороны ГТЦ) камеры. Она соединена через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает равное давление в двух камерах.

Нажатие на педаль тормоза заставляет следящий клапан «разрезает» связь. Перепускной клапан уравнивает давление атмосферной части корпуса с подкапотным пространством. Разрежение, которое все это время поддерживалось в корпусе ВУТ, теперь притягивает диафрагму.

  • Как только водитель отпускает педаль тормоза, возвратная пружина возвращает эластичную перегородку в свое изначальное положение.
  • Низкое давление в корпусе, которое приводит в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную часть с впускным коллектором. Возникает оно из-за разряжения, создаваемого опускающимся в НМТ поршнем, во время впуска топливно-воздушной смеси.
  • Если вакуума бензинового двигателя достаточно для нормальной работы ВУТ, то дизельные двигатели в обязательном порядке оснащаются вакуумным насосом, призваным нагнетать разряжение.

В зависимости от конструкции (лепестковый, мембранный), в движение такое устройство приводят: ТНВД, генератор либо распредвал.

Поломки ВУТ

Неисправности вакуумного усилителя могут влиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам поломок относятся:

  • нарушение герметичности системы, повреждение шланга обеспечение разряжения;
  • разрыв диафрагмы;
  • повреждения рабочих клапанов либо сопутствующих деталей (пружины, клапаны).

Вышедший из строя усилитель тормозного давления не лишает автомобиль тормозов, но может значительно затруднить управление транспортным средством.

Самостоятельная диагностика

Простой принцип работы позволяет выполнить диагностику своими руками. Ремонт вакуумного усилителя стоит доверить специалистам. Выявить исправность системы вам помогут несколько простых методов:

  • после непродолжительной работы двигателя заглушите автомобиль и нажмите несколько раз на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
  • заглушите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, выдернув шланг, который идет к нему от впускного коллектора. При наличии разряжения вы услышите хлопок выходящего воздуха;
  • на заглушенном двигателе несколько раз подряд энергично выжмите педаль тормоза. Заведите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозной системы сделает педаль «мягкой», и она провалится;
  • одна из самых распространенных проблем — «подсос» воздуха. Проверьте шланг подачи разряжения на предмет механических повреждений, а также герметичность места его соединения с корпусом. В таком случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый мотор начал троить;
  • двигатель заглушен. При первом нажатии на педаль должен появится звук входящего в атмосферную часть корпуса воздуха. Если такой отсутствует, — порвана мембрана либо неисправен перепускной клапан.

Перечисленные признаки неисправности усилителя тормозных усилий помогут вам диагностировать и устранить поломку в кратчайшие сроки.

Источник: https://autoexpert.today/remont-i-to/printsip-raboty-vakuumnogo-usilitelya-tormozov.html

Все,что нужно о вакуумном усилителе тормозов

Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру.

За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным.

В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

  • корпус
  • диафрагма (на две камеры)
  • следящий клапан
  • толкатель педали тормоза
  • шток поршня гидроцилиндра тормозов
  • возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

  1. В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.
  2. Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.
  3. Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Как работает?

Принцип работы построен на разнице давлений. Корпус усилителя включает в себя два контура, разделенных между собой мембраной. Одной частью контур соединяется со шлангом (откуда идет разряжение). Второй конец подключается к следящему клапану. Он контролирует смену разряжения и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата), диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, разряжение перекрывается следящим клапаном. Диафрагма двигается в сторону тормозного цилиндра и толкает шток.

Последний и увеличивает данное усилие. Если надавить на педаль до упора, отверстие увеличится. При большем атмосферном давлении возрастает и разряжение. В итоге отклик на педаль становится более резким. При отпускании педали диафрагма возвращается на свое место.

Тормозные колодки разжимаются.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя. 2.

При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно.

Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.

3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

P.S. 1. О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции. 2. Не забывайте своевременно проверять тормозную систему.

ОСНОВНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Видов поломок вакуумника не так уж и много, а именно:

  • Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
  • Выход из строя обратного клапана;
  • Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.

Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

ПРИЗНАКИ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ В РАБОТЕ

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

  • Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.
  • Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.
  • Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

  1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
  2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
  3. Разъединяем усилитель от цилиндра.
  4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
  5. Разъединяем, откручивая две гайки.
  6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

Источник: http://seite1.ru/zapchasti/vakuumnyj-usilitel-tormozov-i-vsechto-nuzhno-o-nem-znat/.html

Принцип работы вакуумного усилителя тормозов

Предназначение вакуумного усилителя тормозов (ВУТ) — уменьшать давление ноги на педаль тормоза. Кроме того, вакуумный усилитель улучшает эффективность тормозного устройства в режиме экстренного торможения. Этим достигается большая безопасность для находящихся в автомобиле людей.

Неполадки с ВУТ могут поставить под угрозу жизни водителя и пассажиров. Поэтому, обнаружив признаки неисправности вакуумного усилителя тормозов, следует либо самостоятельно его отремонтировать, либо обратиться в автосервис.

Устройство вакуумного усилителя тормозов

Устройство вакуумного усилителя тормозов ограничивается лишь несколькими составляющими.

Он состоит из следующих элементов:

  • корпуса;
  • рабочей диафрагмы;
  • рабочего клапана;
  • толкателя тормозной педали;
  • штока цилиндра тормоза;
  • возвратной пружины.

Корпус ВУТ герметичен и имеет округлую форму. Место установки — моторный отсек впереди тормозной педали. Установка главного тормозного гидроцилиндра происходит на корпусе усилителя.

Диафрагма является основной работающей частью ВУТ. Материал для её изготовления должен быть прочным и эластичным. Центр диафрагмы — место размещения буферного металлического «пятака».

Он служит для упора штока, продолжающего педаль и цилиндр. Благодаря тому, что диафрагма делит корпус напополам, в нём образуются вакуумная и атмосферная камеры. Первая направлена к тормозному цилиндру, вторая — обратно.

Когда диафрагма установлена, корпус подвергается герметизирующей вальцовке. Рабочий клапан, служащий для соединения камер, приводится в действие педалью тормоза. Вакуумная камера обладает технологическим отверстием для шланга от источника, создающего разряжение.

Режим ожидания возникает при открытии рабочего клапана, что необходимо для поддержания низкого давления в обоих камерах. В это состояние диафрагма возвращается с помощью возвратной пружины.

Как работает вакуумный усилитель тормозов? Ответ очевиден, если изучить его устройство. Нажатием тормозной педали вызывается переход рабочего клапана в положение, при котором связь между двумя камерами перекрыта.

  • Дальнейшее нажатие ведёт к открытию специального отверстие, соединяющее содержимое атмосферной камеры с воздухом снаружи.
  • Давление воздушного столба в атмосфере Земли намного выше такового в камере. Принцип работы вакуумного усилителя тормозов основан на различии в давлении, приводящей шток в действие. Движение штока заставляет тормоза работать.
  • Именно так работает ВУТ автомобиля, на котором установлен бензиновый двигатель. Роль источника разряжения в нём отведена выпускному коллектору. Дизельный двигатель внутреннего сгорания требует для этих целей установки вакуумного насоса.

По своему устройству вакуумные насосы производства различных компаний сильно отличаются друг от друга. «Фордовский» насос является цилиндром с мембраной для создания разряжения. Усилители производства компании «Рено» представляют собой вращающиеся лопатки. Однако основного принципа работы это не меняет.

Признаки неисправности вакуумного усилителя тормозов

Перечень поломок ВУТ не слишком обширен.

Неполадки возникают, в основном, из-за следующих причин:

  • разгерметизировался трубопровод, обеспечивающий движение воздуха при разряжении или места его стыков;
  • произошла поломка обратного клапана;
  • разгерметизировалась хотя бы одна рабочая камера в усилителе;
  • вышел из строя установленный на некоторых двигателях вакуумный насос.

В последнем случае усилитель сможет продолжать работу, однако усилие на педаль будет ощутимо возрастать.

Чтобы понять, что в вакуумном усилителе тормозов «что-то не так», не нужно быть специалистом в устройстве автомобиля или проявлять чудеса наблюдательности. Тугой выжим педали, скрежет, «троение» на холостом ходу говорит о явных проблемах.

Существует ещё один верный способ распознать неисправность ВУТ. Несколько раз качните тормозную педаль и зафиксируйте её посреди хода. Если она проваливается — усилитель тормозов исправен. Если же педаль не изменила своё положение — требуется ремонтировать ВУТ.

В одних ситуациях с нажатием педали наблюдается падение оборотов, производимых силовой установкой, в других — абсолютно наоборот. Это указывает на конкретную причину неисправности — разгерметизацию.

Она сопровождается подсосом воздуха внутрь коллектора, вызывающим резкое изменение пропорций компонентов, из которых состоит топливно-воздушная смесь. Это и приводит к столь существенным изменениям в режиме работы двигателя. Ещё один явный признак подсоса — шипение, сопровождающее выжим педали.

  1. Плохая работа насосов обычно определяется на слух. Механический вакуумный насос может издавать характерный постоянный стук — признак неисправности приводного штока. Неполадки в электрическом насосе сопровождаются высоким уровнем шума при работе. В этом случае виноват, скорее всего, приводной электродвигатель.
  2. Существуют и другие признаки, помогающие распознать проблемы в вакуумном усилителе тормозов, не залезая при этом под капот вашего автомобиля.
  3. Например, при смене режима работы силовой установке в результате действия тормозов, проверить ВУТ можно, отсоединив выпускной коллектор от трубопровода. При этом для заглушения штуцера используется резиновая заглушка или подходящая по диаметру трубка, которая должна быть пережата.

Импровизированная заглушка прочно фиксируется при помощи хомута. После этого двигатель ненадолго запускается. Если нажатие педали не сопровождается сменой оборотов, это значит, что усилитель подсасывает воздух.

Ремонт вакуумного усилителя тормозов

Если неполадки обнаружены, следует конкретизировать их причину в процессе осмотра усилителя перед ремонтом. Устранение проблем с ВУТ возможно лишь при повреждении трубопровода, а также обратного клапана или его уплотнителя.

В остальных случаях вакуумный усилитель тормозов лучше заменить. Но чтобы выяснить, какой именно элемент ВУТ получил повреждение, требуется тщательная проверка отдельных его деталей,особенно это касается трубок и хомутов.

Необходимо выполнить следующие действия:

  • исследовать хомуты и трубку на наличие трещин;
  • осмотреть резину, уплотняющую обратный клапан ВУТ на предмет расслоения.

Устранение расслоений и трещин — довольно сложный процесс. Гораздо более простым решением проблемы является смена хомутов и трубопровода. Стоят они дёшево и всегда имеются в продаже отдельно от других деталей усилителя.

Если такая замена не помогает — ВУТ придётся менять целиком.

Чтобы поменять вакуумный усилитель тормозов, необходимы:

  1. отсоединение тяги привода усилителя от педали тормоза;
  2. снятие главного тормозного цилиндра, расположенного под капотом автомобиля;
  3. отсоединение вакуумного шланга от обратного клапана;
  4. установка нового вакуумного усилителя в обратном порядке;
  5. проверка работы нажатием педали при движении под уклон.

При наличии шумов в механическом вакуумном насосе иногда помогает изменение расположения штока — переворот на 180 градусов. Электрический насос, как правило, ремонту не подлежит, и ему требуется замена.

Выявить неполадки в работе вакуумного усилителя тормозов не слишком сложно даже для неопытного водителя. Если у вас хватает навыков, вы можете осуществить некоторые виды ремонта собственными силами, однако в ряде случаев требуются услуги автосервиса.

Так или иначе, пренебрегать состоянием ВУТ не следует — от этого порой зависит ваша безопасность на трассе.

Источник: http://avtohomenew.ru/printsip-rabotyi-vakuumnogo-usilitelya-tormozov.html

Вакуумный усилитель тормозов

Вакуумный усилитель тормозов появился на серийных автомобилях ещё в 50 — 60 годах прошлого века и позволил значительно облегчить усилие на тормозную педаль и эффективность тормозов.

В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которых существенно поможет даже начинающим водителям самостоятельно выявить и устранить самые распространённые неисправности усилителя, которые так же будут описаны в этой статье (и как их устранить).

Вакуумный усилитель служит для уменьшения усилия, которое прикладывает водитель к тормозной педали, тем самым облегчая управление машиной и повышая эффективность тормозов. Усилитель расположен в подкапотном пространстве (моторном отсеке) автомобиля и крепится задним фланцем к кронштейну педалей и перегородке, разделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ваз, который достаточно распространён и не сильно отличается по конструкции от усилителей других машин, в том числе и иномарок. Принцип работы у многих усилителей разных машин одинаков, за исключением некоторых мелочей.

  • Работа усилителя тормозов разумеется возможна при работающем двигателе машины, то есть когда в впускном коллекторе двигателя создаётся разряжение воздуха, но о работе усилителя немного позже, а сначала рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные неполадки.
  • От попадания пыли и грязи горловина крышки 8 защищена резиновым гофрированным пыльником 21 (разумеется этот пыльник не должен иметь трещин, а тем более разрывов). Так же вокруг толкателя установлен фильтр 15 очистки воздуха, поступающего в полость усилителя и ещё установлены опорные чашки пружин, сами пружины 13 и 14 и резиновый клапан 12.
  • В передней части корпуса 7 вакуумного усилителя, на выходе штока 2, вставлен уплотнитель 23. А на конце штока 2 стоит регулировочный болт 24, который при торможении машины упирается в посадочное место в поршне главного тормозного цилиндра 1. Своей задней частью шток 2 упирается в резиновый буфер 9, который установлен между штоком и поршнем 11.

При отсутствии вакуума или механического воздействия, возвратная пружина 4 перемещает корпус клапана 5 в крайнее правое положение.

А вакуумная полость А соединяется шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором располагается обратный клапан 3.

Этот обратный клапан открывается при перепаде давления между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работоспособность усилителя возможна только при заведённом двигателе машины, когда во впускном коллекторе имеется разряжение воздуха, которое передаётся в полости А.

Работа вакуумного усилителя тормозов.

Рисунок 2. Вакуумный усилитель когда тормозная педаль не нажата.

Принцип работы вакуумного усилителя основан на разности давлений в вакуумной и атмосферной камерах. И создаваемое в вакуумной камере давление, перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю давить на тормозную педаль. Выше был кратко описан принцип работы, а если намного подробнее, то читаем далее.

  1. Работа усилителя заключается в следующем: при опущенной педали тормоза (см. рисунок 2) вакуумная полость А, через каналы С и В  сообщается с атмосферой полостью Д, с помощью кольцевой щели между передним торцом клапана 12 и расположенным перед ним кольцевым выступом корпуса клапана 5.
  2. Атмосферная полость Д при этом изолирована от атмосферы торцом резинового клапана 12, который от усилия пружины 13 прижимается к заднему торцу поршня 11. И при этом по обе стороны диафрагмы имеется вакуум, и диафрагма и корпус клапана под действием пружины 4 прижимаются к крышке 8 корпуса усилителя.
  3. При торможении автомобиля толкатель 16 совместно с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12, передвигается вперёд до того момента, пока не исчезнет кольцевая щель и торец клапана 12 не упрётся в кольцевой выступ корпуса клапана 5. При этом вакуумная полость А будет изолирована от атмосферной полости Д.

При торможении дальнейшее перемещение тормозной педали 20 и её толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1) и это приведёт к образованию кольцевой щели между ними и в атмосферную полость Д пойдёт воздух из полости Е, которая соединена с атмосферой через вористый воздушный фильтр 15.

Из-за разности давлений корпус клапана  5 и диафрагма 6 начнут перемещаться вперёд, от этого головка регулировочного болта 24 штока 2 начнёт давить на поршень главного тормозного цилиндра. При этом поршень создаст избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя, когда нажатие на тормозную педаль приостановлено.

Когда тормозная педаль прекратит перемещаться вперёд (см. рисунок 3), от действия разряжения в полости А, корпус клапана 5 совместно с прижатым к нему торцом резиновым клапаном 12 будет перемещаться вперёд до тех пор, пока клапан 12 не упрётся в задний торец поршня 11. От этого сообщение полости Д и полости Е прекратится, как и прекратится передвижение корпуса клапана 5.

При этом установится равновесие и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

В случае экстренного торможения машины, поршень 11 упрётся через резиновый буфер 9 в шток 2 и начнёт механически воздействовать на поршень главного тормозного цилиндра.

К тому же поршень 11, отходя от клапана 12, будет обеспечивать его упор в кольцевой выступ корпуса клапана 5.

Это приведёт к разобщению полости Д и полости А и сообщению полости Д с атмосферой, а это увеличит давление, создаваемое в гидроприводе тормозной системы.

Рисунок 4. Работа вакуумного усилителя, когда водитель отпустил педаль тормоза (происходит растормаживание)

  • Когда торможение машины уже не требуется и водитель отпускает педаль тормоза, подвижные детали привода вернутся назад в начальное положение (как на рисунке 4) от действия возвратной пружины 17 тормозной педали и от действия возвратной пружины 4 вакуумного усилителя тормозов, ну и от действия возвратных пружин главного тормозного цилиндра.
  • При этом поршень 11 отожмёт клапан 12 от кольцевого выступа корпуса клапана 5 и при этом образуется кольцевая щель, через которую воздух начнёт по каналам В и С поступать из полости Д в полость А и при этом отсасываться разряжением во впускном коллекторе двигателя.
  • При этом сообщение полости Д с полостью Е прекратится, так как торец клапана 12 от усилия пружины 13 прижат к поршню 11.

Когда двигатель автомобиля не работает (или при неисправном вакуумном усилителе тормозов) торможение машины возможно, но ход тормозной педали несколько увеличится и снизится эффективность тормозов. В таком случае привод поршней главного тормозного цилиндра будет осуществляться только механически, от тормозной педали через толкатель 16, поршень 11, резиновый буфер 9 и шток 2.

Основные неисправности и ремонт вакуумного усилителя.

Как и любой механизм, вакуумный усилитель, точнее его детали, со временем изнашиваются и требуют замены, обслуживания, или ремонта. Подсказкой для водителя, что с вакуумным усилителем что то не в порядке, послужит увеличение усилия, прилагаемого к тормозной педали и снижение эффективности торможения.

Снижение эффективности торможения конечно же может произойти и по другим причинам, например из-за неисправности суппортов (подробнее о их восстановлении советую почитать вот тут) или по другим причинам, описанным в статье «Тормозная система, её устройство и неисправности» (статья находится вот здесь), но вот увеличение усилия на тормозную педаль служит верным признаком неисправности вакуумного усилителя.

Частая причина неисправности усилителя, которая появляется со временем, особенно если машина часто ездит по пыльным дорогам — это засорение грязью или пылью воздушного фильтра 15 (см. рисунок 1). Грязный фильтр следует промыть, просушить, или заменить новым.

  1. А при достаточно большом пробеге машины, неисправности могут появиться из-за заедания корпуса клапана 5 от разбухания (от старости) диафрагмы 6. Так же неисправности могут возникнуть из-за неплотного крепления вакуумного шланга, который соединяет вакуумный усилитель тормозов с штуцером впускного коллектора двигателя. Или из-за старения шланга на нём появляются трещины или разрывы.
  2. Определить трещины или разрывы визуально достаточно легко, или можно услышать по характерному шипению (подсосу воздуха). Кстати при такой неисправности (негерметичности или порчи шланга) двигатель автомобиля как правило работает с перебоями, или теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.
  3. Ну и ещё менее распространённая неисправность, которая может возникнуть при небрежном уходе или от применения некачественной (поддельной и дешёвой) тормозной жидкости, или из-за попадания в тормозную жидкость бензина, масла — это разбухание уплотнителей гидроцилиндров тормозной системы. И появляется заедание подвижных деталей в гидроцилиндрах.

Чтобы выявить неисправность, следует промыть воздушный фильтр (если он грязный), проверить работу системы вентиляции картера (как её усовершенствовать я написал вот тут), заменить вакуумный шланг, если он разбух или имеет трещины, а тем более разрывы, и надёжно закрепить вакуумный шланг с помощью нового хомута (лучше более прочного из нержавеющей стали).

В случае заедания штока, следует разобрать главный тормозной цилиндр и заменить разбухшие манжеты новыми.

При такой неисправности (разбухании уплотнителей) перед заменой резинок, следует обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет, то промываем свежей тормозной жидкостью, той же марки, которая будет использоваться в системе). После промывки системы и установке новых манжет, заливаем свежую тормозную жидкость и прокачиваем систему.

Если после проведения выше описанных работ, неисправность не устранится (усилие к тормозной педали, при работающем двигателе, останется таким же тяжёлым как и при заглушенном моторе) то скорей всего причина неисправности в разбухшей или порванной диафрагме 6.

Заменить диафрагму новой не так просто, так как большинство усилителей имеют неразборный корпус (крышка 8 завальцована к корпусу 7), да и новую диафрагму не всегда удаётся купить. В таком случае вакуумный усилитель тормозов подлежит замене.

Проверить исправность вакуумного усилителя можно не только по уменьшению усилия на тормозную педаль при работающем моторе, но и другим способом. При неработающем двигателе нажимаем на тормозную педаль с небольшим усилием, затем заводим мотор. После того, как мотор завёлся, если тормозная педаль уйдёт немного вперёд (немного провалится), значит с вакуумным усилителем всё в порядке.

И последнее: на вакуумном усилителе и примыкающем к нему главному тормозному цилиндру не должно быть запотеваний и тем более потёков тормозной жидкости.

Обнаружить точно откуда течёт можно если тщательно отмыть корпус усилителя и главного тормозного цилиндра и затем заведя двигатель понажимать на тормозную педаль несколько раз.

После этого течи как правило обнаруживаются сразу, и разумеется негодные уплотнения следует заменить новыми.

Вот вроде бы и всё, надеюсь эта статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большинство его неисправностей, успехов всем.

Источник: http://suvorov-castom.ru/vakuumnyj-usilitel-tormozov/

Как устроен вакуумный усилитель тормозов? принцип работы и 3 простых способа проверки его исправности

Сегодня продукция автомобильной промышленности является высокотехнологичной и скоростной. Поэтому для лучшего торможения на всех современных авто как Российского, так и импортного производства используют вакуумный усилитель тормозов.

Объясняется стремительная продуктивность и производительность тем, что улучшенная тормозная система упрощает управление транспортным средством, давая незначительным нажатием на педаль остановить транспорт. Без этого узла одной физической силой развивать всю мощность для хорошего торможения непросто, потому что через какое-то время появится усталость.

Таким образом, ВУТ предназначен для минимизации усилий вовремя надавливания на педаль тормоза при любых видах торможения.

Вакуумный усилитель тормозов

Принцип работы вакуумного усилителя тормозов основан на воздействии внешнего атмосферного давления на разряженную область. Хоть стандартной схемы устройства и конструкции усилителей нет, но принцип работы остается неизменным.

Есть масса конструктивных решений и модификаций, отличных друг от друга деталями, а также конфигурацией. Так, в ряде транспортных средств может крепиться дополнительный вакуумный электромотор, отвечающий за слаженную работу узла при различных условиях функционирования двигателя.

Если говорить о дизельных силовых агрегатах, то в них приспособление идет в обязательном порядке.

Устройство ВУТ

Этот узел состоит из пяти неизменных составляющих:

  • разделительная диафрагма из пластичного материала;
  • пружина возврата;
  • толкатель педального узла;
  • шток;
  • клапанный механизм.

На первый взгляд, вакуумник в моторном отсеке незаметен, так как он располагается в монолитном блоке с НТЦ между механизмом педали и главным цилиндром тормоза.

Он представляет собой камеру, разграниченную перегородкой диафрагменного типа. Разделенные полости герметичны и равны.

Одна сторона полости соединена с атмосферой, а другая с патрубком выпускного коллектора мотора, где во время работы возникает низкое давление, нежели в атмосфере.

Расположение ВУТ

Атмосферная часть расположена ближе к педали, а вакуумная размещается возле цилиндра. В задней атмосферном отсеке на корпусе имеется обратный клапан, который задерживает разрежение во всасывающей трубе двигателя и препятствует попаданию бензиновой смеси в узел. Степень разрежения в этой камере регулируется именно клапанным следящим механизмом.

А в передней полости обратный клапан держит постоянное напряжение. Так, на перегородку с двух сторон давит одинаковое по значению давление. Сам клапан перемещается посредством толкателя, соединенного с педалью тормоза. Возвратная пружина отвечает за возвращение в исходное состояние диафрагмы после торможения.

Когда машина требует наличия системы экстренного торможения, то на шток матируется специальный электромагнитный привод.

Устройство вакуумного усилителя тормозов не отличается сложностью, что дает возможность проводить ремонтные работы собственноручно.

Как работает ВУТ?

Работа устройства осуществляется за счет разности давления, образующегося в вакуумном и атмосферном отсеке. Из-за этого перепада приводится в действие толкатель, который и двигает шток поршня ГТЦ. Рассмотрим подробно, как работает вакуумный усилитель тормозов. Изначально, давление в обеих камерах одинаково.

Устройство ВУТ в разрезе

Передача усилия к толкателю и последующим элементам происходит, когда водитель воздействует на педаль тормоза. После того как усилие доходит до клапана, он закрывает проход между обоими отсеками.

Потом клапан опять соединяет обе камеры и уже в атмосферном отсеке происходит понижение давления. Возникшая разница отражается на перегородке, отчего она выгибается и ведет к движению штока поршня в ГТЦ.

Когда автомобиль заканчивает торможение давление в обоих отсеках выравнивается, а эластичная перегородка принимает начальное положение.

Выход ВУТ из строя является серьёзной проблемой, способной привести к фатальным последствиям. Чтобы этого избежать, нужно внимательно следить за тормозной системой. Малейшее отклонение в работе обязывает провести диагностику. Регулировка вакуумного усилителя тормозов занятие несложное, исправить некоторые отклонения возможно самостоятельно.

Составляющие вакуумного усилителя тормозов

Признаки неполадок ВУТ

Вакуумный усилитель тормозов способен как частично не создавать вакуум, так и полностью. Основной причиной этому может быть обрыв или разгерметизация соединительных трубок моторного коллектора и усилителя.

Кроме того неполадки могут быть вызваны и из-за нарушения целостности или потери эластичности диафрагмы. Если в механизме случился сбой, это заметит даже новичок.

Перечислим основные признаки неисправности вакуумного усилителя тормозов:

  • при давлении на педаль тормоза нужно приложить усилия, чего быть не должно;
  • посторонние шумы в системе. Звуки появляются из-за разгерметизации и разрыва шланг;
  • ВУТ втягивает воздух;
  • имеются подтеки на «вакуумнике»;
  • износ сальников, разрыв диафрагмы или резины на клапанах;
  • на холостых оборотах мотор ведет себя ровно и ритмично как часы, это объясняется тем, что при разгерметизации втягивается лишний воздух и смешивается с топливной смесью.

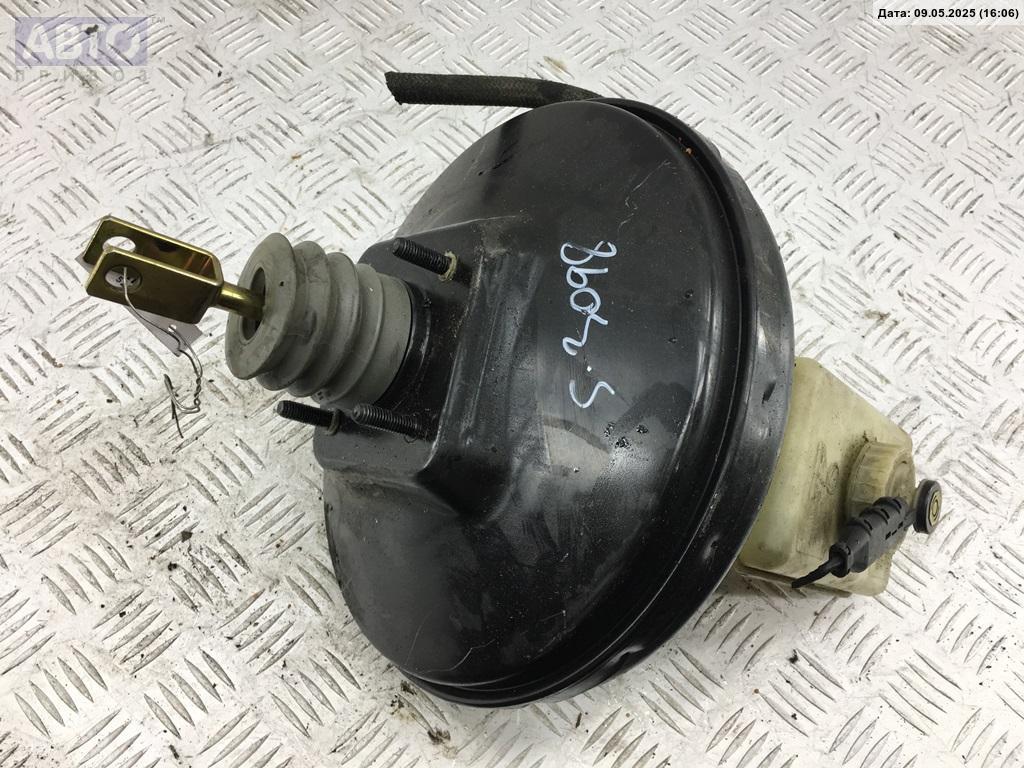

    Снятый неисправный усилитель

Способы обнаружения неполадок

Для тех, кто задается вопросом, как проверить вакуумный усилитель тормозов мы привели несколько вариантов начальной проверки системы. Работоспособность ВУТ проверяется следующими способами:

  1. Давится педаль тормоза, и запускается двигатель. Происходит сильное продавливание педали, если она не вернулась в прежнее положение, значит, в узле точно имеются проблемы.
  2. Запускается двигатель, проходит несколько минут, его глушат. Затем несколько раз, не напрягаясь, надавливают на педаль тормоза. Если все в порядке, то после первого натиска, педаль выжимается, как требуется, до упора. Это говорит о том, что возникший вакуум притянул перегородку, и шток начал толкать, как положено поршень ГТЦ. Но если во время второго нажатия на педаль, ход будет уменьшаться, то, значит, разряжению браться неоткуда. Когда после первого нажатия дальнейшие действия не ощущаются, значит, система неисправна.
  3. Этим способом проверки можно выявить утечки воздуха в системе. При запущенном двигателе давится педаль и задерживается. Не отпуская тормоз, глушится мотор, в таком положении педаль следует подержать секунд тридцать. Если происходит движение педали, значит, где-то нарушена герметичность. В камере начнет возрастать давление и диафрагма, под натиском возвратной пружины будет воздействовать на толкатель. Когда во время такой проверки педаль остается не измена, значит, ВУТ работает исправно.
  4. Также подсос воздуха можно проверить аналогичным способом: при неработающем двигателе несколько раз нажать на педаль до упора, а затем, удерживая педаль запустить двигатель. Посредством перепадов температур в камерах педаль должна, чуть опустится вперед. Когда этого не случилось, значит, нужно переходить к проверке самих шлангов на целостность. В том случае, если после устранения «подсосов воздуха» система продолжила «троить», то усилитель пора заменить на новый.

Если после первичной проверки были замечены неполадки, то нужно переходить к более длительному по времени процессу – осмотру на целостность деталей.

Диагностика ВУТ

Проверка на герметичность

Этапы осмотра:

  1. Откройте капот машины, и включите мотор на две минуты.
  2. После заглушите, подождите полминуты.
  3. Нажмите несколько раз на педаль тормоза, при этом должно быть слышно, как в систему поступает воздух.
  4. Заодно обратите внимание на обратный клапан ВУТ. Для этого из резинового уплотнителя фланца достаньте проверяемую деталь.
  5. На небольшой штуцер наденьте соответствующую резиновую грушу, можно взять от ареометра.
  6. Далее, сдавите ее, когда клапан в порядке, резиновая груша не разожмется. Если это произошло, то следует заменить сам клапан и осуществить проверку вакуумного усилителя тормозов вновь. Если ничего не изменилось и проблемы также ощутимы, то дело в самой системе, которую проще поменять, чем самостоятельно отремонтировать. Без соответствующих знаний и инструментов самостоятельный ремонт невозможен.

Если у вас есть измерители, то можно провести проверку на герметичности под нагрузкой. Для этого запустите двигатель, а после нажмите педаль тормоза под усилием 20 кГс. Задержите педаль пока разрежение в ВУТ не достигнет точки В = 66.

7 кПа (500 мм рт. ст.). После заглушите мотор и проверьте выдачу вакуумметра, — скорость снижения разряжения не должна превосходить 3.3 кПа за 15 с. Когда ваши показания отличаются, нужен ремонт или замена усилителя.

Проверка на герметичность

А также можно проверять систему измерителем и без нагрузки. Для этого заводите мотор, педаль тормоза в это время не выжимаете, и ждете пока глубина разряжения не будет равняться А = 66.7 кПа (500 мм рт. ст.).

После глушите двигатель, сверяйте данные вакуумметра. Его скорость снижения глубины разряжения должна быть не выше 3.3 кПа за 15 секунд.

В случае обнаружения несоответствия ищите и исправляете причину нарушения герметичности.

Регулировка свободного хода

После проверки на герметичность стоит осуществлять регулировку свободного хода педали тормоза. Регулировка длины штока приводит к возникновению зазора, определяющего степень давления на тормозной цилиндр. Важно правильно отрегулировать длину штока и поставить подходящий зазор. При неработающем моторе свободный ход педали должен быть равен от 5-14 мм.

Этот зазор контролируется болтом, находящимся над плоскостью ВУТ. Когда зазор мал, то происходит заедание рабочего цилиндра, а это приводит к ускоренному износу колодок и повышенному потреблению топлива. А также машина начнет произвольно притормаживать, и напоминать езду на ручном тормозе.

Напротив, превышенный допустимой нормы зазор свидетельствует о нарушении герметичности в узле и ход у педали станет увеличенным.

Регулировка усилия рычага регулятора давления

Гидравлическое давление тоже можно проверить измерителями. Когда двигатель не заведен, глубина разряжения будет равняться 0 мм рт. ст.

А если вы будете выжимать педаль, с силой 20 кГс, то давление должно подняться до 1177 кПа (12 кГс/см2). Теперь заводим мотор и ждем, пока глубина разряжения снизится до 66.7 кПа (500 мм рт. ст.

), далее смотрим на параметры манометра. Его нормальное значение должно быть 6867 кПа (70 кГс/см2).

Регулировка простого хода

Если измерительных приборов под рукой нет, то проверка проводится так:

  1. Просмотрите детали привода и регулятора на состояние, никаких зазоров и подтеков масла на них быть не должно.
  2. Нажмите на тормоз и проверьте, насколько выдвигается поршень регулятора. Норма на 1.7–2.3 мм. Если ход завышен или, наоборот, отсутствует, значит, проблемы в регуляторе есть.
  3. Проверьте контрольную заглушку, она должна быть утоплена в зазоре корпуса до упора и на ней не должно быть никаких потеков тормозной жидкости. Если все иначе, значит, нарушена герметичность уплотнительных манжет. В такой ситуации требуется полная замена регулятора.

Осуществлять диагностику и регулировку рычага следует часто. Когда проблема очевидна, регулировка производится так:

  1. Машину ставят на ровном месте.
  2. Контргайку болта ослабляют, прокручивая его, на 3 оборота и заворачивая до соединения с хвостом поршня регулятора.
  3. Подкручивают сам болт на соответствующее вашей марки число граней.
  4. Далее, затягивают гайку и смотрят, как ходит поршень, его норма – 1.7–2.3 мм.
  5. После проводится полная проверка на ходу в сухую погоду. Во время движения нужно притормозить до блокировки колес. Если регулировка привода произведена, верно, то должно произойти опережение блокировки передних колес относительно задних. Если все иначе, то болт перетянули. Его нужно ослабить на 1–2 грани и далее вновь провести проверку в динамике.

    Замена вакуумного усилителя тормозов

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Установленный новый ВУТ

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

  1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
  2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
  3. Разъединяем усилитель от цилиндра.
  4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
  5. Разъединяем, откручивая две гайки.
  6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

Источник: http://ktonaavto.ru/remont-i-obsluzhivanie/tormoznaya-sistema/ustrojstvo-i-princip-raboty-vakuumnogo-usilitelya-tormozov-i-kak-ego-proverit.html

Как проверить признаки неисправности вакуумного усилителя тормозов

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ).

Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения.

Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

  1. Мембрана.
  2. Канал атмосферной камеры.
  3. Следящий клапан с толкателем.
  4. Шток.
  5. Канал вакуумной камеры.
  6. Поршень.
  7. Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной.  В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза.

Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне.

В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум.

Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением.

Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения.

Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством.

Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

  • вакуумным шлангом утрачена герметичность;
  • диафрагма неисправна;
  • клапана утратили свои свойства;
  • в камерах нарушена герметичность;
  • пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

  • у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
  • сокращение величины хода тормозной педали;
  • автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
  • наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
  • при торможении слышатся посторонние звуки по типу шипения;
  • ВУТ полностью «отказывается» работать;
  • увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
  • автомобиль вдруг начинает «подтраивать»;
  • не срабатывают свечи.

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

  1. Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
  2. Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
  3. Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться.

Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

  1. При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
  2. Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство.

По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

  1. Заведите двигатель.
  2. Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов.

Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP.

Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Тем более, что это унифицированная запчасть – одна и та же модель подходит к разным маркам автомобилей.

Источник: https://tolkavto.ru/remont-i-obsluzhivanie/tormoznaya-sistema/kak-proverit-priznaki-neispravnosti-vakuumnogo-usilitelya-tormozov.html

Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены.

Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее.

Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты.

Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя.

Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

  • Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.
  • Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:
  1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
  2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
  3. Автомобиль начинает «троить»;
  4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель.

Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью.

Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

(416

Источник: https://okeydrive.ru/kak-proverit-vakuumnyj-usilitel-tormozov/

Принцип работы вакуумного усилителя тормозов и как его проверить

Для обеспечения требуемого усилия прижатия тормозных колодок или  барабанов во время торможения, особенно экстренного, требуется большое усилие. Оно примерно соответствует 80 кг. Применение такого усилия с помощью давления на педаль тормоза одной ногой создает большую физическую нагрузку водителю.

Поэтому, начиная с 70-х годов двадцатого века, практически на все автомобили начали устанавливать вакуумные усилители тормозов (ВУТ). Они уменьшают требуемое усилие в три-четыре раза.

В принципе, можно уменьшить усилие еще больше. Но тогда теряется информативность педали тормоза, увеличивается ускорение торможения, значительно уменьшается управляемость автомобилем. От работоспособности ВУТ, соблюдения его штатных параметров напрямую зависит безопасность движения и комфортность езды.

Как работает вакуумный усилитель тормозов (принцип работы)

ВУТ обычно представляет собой цилиндрический блок, внутреннее пространство которого разделено на две камеры с диафрагмой, которая может перемещаться. Со стороны главного тормозного цилиндра, конструктивно объединенного с ВУТ, находится вакуумная камера, со стороны педали тормоза – атмосферная.

Диафрагма в вакуумной камере соединена с приводящим штоком тормозного цилиндра. Обратный клапан вакуумной камеры, соединен с помощью шланга с источником разряжения.

Следящий клапан, находящийся в атмосферной камере, механически соединен толкателем с тормозной педалью. Посредством этого клапана атмосферная камера сообщается с вакуумной камерой через вакуумный канал, либо атмосферой через атмосферный канал.

В качестве «поставщика» вакуума в бензиновых двигателях используют разряжение, создаваемое после дроссельной заслонки в области впускного коллектора.

В дизельных двигателях такого разряжения обычно недостаточно для нормальной работы вакуумного усилителя тормозов. В этом случае устанавливают дополнительный вакуумный насос, механически соединенный с вращающимся коленвалом либо распредвалом. На некоторые автомобили с бензиновыми двигателями также устанавливается вакуумный насос.

В основе принципа работы вакуумного усилителя лежит разность величин давлений в камерах, которые разделяются диафрагмой. При отжатой педали атмосферная и вакуумная камеры ВУТ связаны вакуумным каналом. Таким образом, в них устанавливается одинаковое давление. Шток главного цилиндра остается на месте.

Во время торможения следящий клапан перекрывает вакуумный канал и одновременно открывает атмосферный.

Диафрагма, испытывая различные давления атмосфера-вакуум, начинает перемещаться  в направление главного тормозного цилиндра.

Усилие, создаваемое штоком цилиндра, в несколько раз больше усилия, создаваемого водительской ногой на тормозную педаль. В этом заключается эффект вакуумного усиления торможения.

Если педаль тормоза прекращает движение, диафрагма также остается на месте, фиксируя текущее усилие. При отпускании педали возвратный клапан вновь открывает вакуумный канал. Возврат штока в главном тормозном цилиндре обеспечивается действием возвратной пружины.

Вакуумный усилитель тормозов, исходя из своего принципа действия, имеет неприятную особенность эксплуатации: эффективность усиления напрямую зависит от атмосферного давления. Чем ниже атмосферное давление, тем меньше степень его превышения над давлением в вакуумной камере, меньше коэффициент усиления.

Теоретически (и практически тоже) на высоте более 3500 метров над уровнем моря ВУТ теряет свою эффективность. В условиях обычной эксплуатации транспортного средства при небольших перепадах атмосферного давления и негористой местности изменение его эффективности незаметно. В условиях высокогорья применяются иные типы усилителей тормозов.

Основные признаки неисправности ВУТ

В процессе эксплуатации автомобилей с ВУТ особое внимание уделяется вопросам герметичности его конструкции и трубок, идущих к нему. Признаками неисправности являются:

  • необходимость увеличения давления на педаль тормоза для эффективного торможения;
  • уменьшенная величина хода педали тормоза;
  • продолжение торможения после отжатия педали;
  • неровные обороты двигателя вследствие подсоса из вакуумного шланга;
  • наличие дополнительных звуков типа «подсос» в момент торможения;
  • полный отказ работы усилителя.

Если ВУТ по каким-либо причинам выходит из строя, либо глохнет двигатель, тормозная система в целом остается исправной, но требует больших усилий нажатия на педаль тормоза, как при его отсутствии. Это есть одно из основных условий безопасного движения. Однако, эффективность экстренного торможения при этом значительно уменьшается.

Поэтому во время аварийного буксирования автомобиля, если исправен двигатель, рекомендуется его завести, чтобы тормозная система работала в штатном режиме.

Основные причины неисправности

Основные причины отказа работоспособности вакуумного усилителя тормозов:

  • потеря герметичности вакуумного шланга;
  • неисправность диафрагмы;
  • потеря свойств клапанов;
  • нарушение герметичности камер;
  • поломка возвратной пружины.

Механизм ВУТ технологически давно отработан, поэтому большинство автовладельцев редко встречается с проблемой его неисправности. Учитывая важность эксплуатации исправной системы торможения, периодически, особенно перед дальними поездками, следует тестировать систему торможения.

Как проверить вакуумный усилитель тормозов не снимая

Способ 1

Наиболее простой способ проверить работу ВУТ заключается в следующем. Необходимо завести и прогреть двигатель. Далее следует заглушить двигатель. После этого неоднократно нажать на педаль тормоза.

Во время первого нажатия она должна выжаться до упора. После второго и дальнейших нажатий ход тормозной педали уменьшается.

Если разницы между первым и последующими нажатиями не ощущается, значит, разряжение в усилителе не создается.

Видео — как проверить вакуумный усилитель тормозов на автомобиле:

Способ 2

Двигатель заглушен. Нажимается до предела педаль тормоза, лучше несколько раз, и фиксируется в нажатом состоянии. Затем двигатель заводится. Педаль должна немного податься вниз при исправном усилителе.

Определить наличие возможных утечек воздуха позволяет следующий простой тест. При заведенном двигателе максимально выжимается педаль тормоза. Глушится двигатель. Если в течение минуты после того, как двигатель остановится, педаль подастся немного вверх, следовательно, в системе есть утечка воздуха.

Видео — как проверить подсос воздуха через вакуумный усилитель тормозов:

Его ремонт и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов к

Как проверить вакуумный усилитель тормозов своими руками: фото

Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов  предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело –  усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

  • Корпус.
  • Разделительная мембрана (производится из гибкого материала).
  • Обратный клапан.
  • Толкатель педали тормоза.
  • Шток гидроцилиндра.
  • Пружина возвратного действия.
  • Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Признаки неисправности

  • Разорвался шланг, который подходит к усилителю от впускного коллектора. Проверьте затяжку хомута на коллекторе и состояние самого шланга.

От впускного коллектора двигателя к усилителю тормозов подходит шланг, который может быть повреждён

  • Различные неполадки во внутреннем устройстве усилителя, например, выход из строя рабочего клапана, отвечающего за связь атмосферной и вакуумной камер.
  • Двигатель «троит»
  • При запуске мотора педаль тормоза не движется вниз

Конструкция и алгоритм работы

Первые легковые машины, выпускавшиеся в прошлом веке, не оснащались «вакуумниками». Для резкого замедления авто в случае экстренного торможения педаль приходилось надавливать с усилием порядка 80 кг. Устройство вакуумного усилителя тормозов, устанавливаемого на современные транспортные средства, позволяет снизить упомянутое усилие до легкого нажатия.

Чтобы диагностировать неисправности данного узла, нужно знать его конструкцию и принцип действия. Усилитель представляет собой цилиндрический корпус из металла, внутри которого размещены следующие элементы:

  • диафрагма, подталкиваемая возвратной пружиной;
  • воздушный клапан с двумя каналами – атмосферным и вакуумным;
  • в центре корпуса установлен шток, соединенный одним концом с педалью тормоза, вторым – с главным цилиндром, к нему же прикреплена диафрагма;
  • патрубок подвода разрежения от впускного коллектора двигателя, подключенный к обратному клапану.

По сути, корпус «вакуумника» разделен мембраной на 2 отдельных камеры. К первой подводится разрежение от силового агрегата, во второй давление воздуха равняется атмосферному. Камеры сообщаются между собой через каналы воздушного клапана, поочередно открывающихся при нажатии и отпускании педали водителем.

Классический вакуумный усилитель тормозов работает по такому алгоритму:

  1. Пока водитель не активирует тормозную систему, обе камеры сообщаются посредством вакуумного канала. Поскольку давление в них одинаковое, толкатель и шток остаются неподвижными.
  2. После нажатия педали шток перемещается вперед и связь двух камер через вакуумный канал прерывается. Клапан открывает другой проход, соединяющий атмосферную камеру с наружным воздухом.
  3. Из-за разницы давлений диафрагма изгибается в сторону разрежения, тем самым помогая давить на толкатель и поршень основного гидроцилиндра.
  4. Когда шофер снимает ногу с педали, клапан производит обратное действие – перекрывает атмосферный канал и открывает вакуумный. Давление в камерах уравнивается, пружина отбрасывает мембрану в первоначальное положение.

Справка. В дизельных и некоторых бензиновых автомобилях разрежение создает не впускной коллектор, а отдельный вакуумный насос тормозной системы. Подобная схема безотказно действует в условиях высокогорья с пониженным атмосферным давлением, где обычный мембранный усилитель теряет работоспособность.

Если тормозная педаль удерживается водителем в нажатом состоянии, диафрагма тоже останавливается и воздействует на шток постоянным усилием. Благодаря описанному принципу действия ВУТ работа шофера существенно облегчается, а система реагирует на педаль значительно быстрее.

Проверка обратного клапана ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, извлечь клапан из корпуса ВУТ и надеть на него с наружной стороны (с которой соединяется шланг) резиновую грушу от спринцовки или ареометра и сжать ее. Если после отпускания груши она останется сжатой – обратный клапан исправен.

В противном случае его необходимо заменить. Аналогичным образом можно проверить на герметичность впускной шланг при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

Что делать с неисправным устройством?

Вариантов, как обычно, два: ремонт и замена. Их выбор зависит от степени повреждений ВУТ. Для их устранения нужно хорошо знать устройство усилителя и иметь в гараже подходящий к конкретной модели устройства ремонтный комплект.

Если вакуумный усилитель откажет, придётся тратить больше усилий, чтобы затормозить, к тому же реакция тормозной системы будет очень медленной. В некоторых ситуациях это может привести к аварии, поэтому при наблюдении признаков неисправности ВУТ следует заменить его. Отметим, что в домашних условиях пытаться привести усилитель в рабочее состояние без специального комплекта запчастей и инструментов нет смысла.

Ремонт вакуумного усилителя тормозов автомобиля Москвич

Ремонт вакуумного усилителя тормозов автомобиля Москвич

Вакуумный усилитель, который установлен между главным цилиндром тормоза (ГЦТ) и механизмом педали, создает при торможении, путем разрежения во всасывающей трубе двигателей, добавочное усилие на толкателе 16 в поршне главного цилиндра, которое пропорционально усилию педали.

Содержание

1

Как разобрать вакуумный усилитель — пошаговая инструкция

Корпус вакуумного усилителя, который состоит из основания 4, крышки 1, объединенных между собой кольцом 2, разделен поршнем диафрагменного типа, который состоит из стальных секторов 7, уплотненных диафрагмой 3 из резины, на две камеры. На крышке этого корпуса имеется обратный клапан 25, который соединяет полость под крышкой и шланг, идущие на всасывающую трубу двигателя. Он препятствует попаданию смеси бензина в вакуумный усилитель. Когда падает разрежение во всасывающей трубе двигателей, обратный клапан сохраняет разрежение в усилителе.

В передней камере, которая снабжена обратным клапаном, постоянно поддерживается разрежение. В задней камере степень разрежения регулирует клапанный механизм. Этот механизм составлен из центрального резинового клапана 8 и кольцевых выступов на корпусе 13 поршня. Секторы 7 при действии усилий со стороны поршневого корпуса и действии воздушного давления на диафрагму из второй камеры, поворачиваются по окружности опорной тарелки 6, при этом действуя на центральный клапан. Опорная тарелка принимает основное усилие корпуса поршня, а затем через шток 22 направляет его на поршень 41 в первой камере главного цилиндра. Положение деталей механизма клапана определяется по положению регулировочного винта 17, с помощью которого регулирует момент перекрытия каналов, которые соединяют обе камеры.

Гарантируемый зазор между поршнем 41 и штоком 22 основного цилиндра устанавливают с помощью регулировочного болта 24, завинчивая который увеличивается зазор.

Чтобы снять и разобрать усилитель с автомобиля, нужно:

  • Очистить главный цилиндр, усилитель, трубопроводы, которые присоединены к нему, от пыли и грязи.
  • Отсоединить все трубопроводы, идущие от главного цилиндра, а также шланг (резиновый) от обратного клапана.
  • Расшплинтовать ось и от педали тормоза отсоединить вилку толкателя.
  • Отвернуть крепежные гайки кронштейна педали тормоза (эту операцию необходимо выполнять вдвоем, для того чтобы удержать усилитель и главный цилиндр от падения).
  • Вынуть усилитель из-под капота.
  • Отвернуть обе гайки и отсоединить от усилителя главный цилиндр.
  • Вынуть обратный клапан, который находится в крышке усилителя.
  • Установить усилитель на специальное приспособление 9680-3272 и затянуть стяжные болты, а потом ключом (9387-1723) повернуть стягивающее кольцо, при этом установив выступы кольца напротив пазов на фланцах основания и крышки. Стягивающие болты отпустить, после этого основание и крышка легко разъединятся.
  • Ослабить контргайку и отвернуть вилку.
  • Снять защитный чехол, вынуть воздушный фильтр 15.
  • Специальным ключом (9487-1722) вывернуть прижимную втулку 14 опоры толкателя.
  • Вынуть корпус поршня вместе с диафрагмой.
  • Разобрать поршень, центральный клапан и иные детали, которые составляют следящий механизм усилителя. Для этого выверните регулировочный винт 17.
  • Вынуть стопорную шайбу 12, уплотнительную манжету 11, направляющее кольцо 10 поршня.
  • Осмотреть детали усилителя, а при необходимости заменить. Обратный клапан неразборный. Поэтому заменяется в сборе при неисправности. Производить разборку усилителя нужно только тогда, когда это необходимо.

Все детали перед сборкой должны быть чистыми. Все детали усилителя при необходимости, кроме уплотнительного кольца 27, промойте в бензине и просушите струей воздуха. Детали необходимо держать в бензине минимально нужное время.

2

Этапы сборки и регулирования вакуумного усилителя

Сборку и регулировку нужно производить в следующей последовательности:

  1. В основание 4 нужно вставить направляющее кольцо 10, а также уплотнительную манжету 11, предварительно смазав смазкой «ЦИАТИМ-221» ГОСТ 8433-80 эту манжету.
  2. При помощи оправки (на рис. 192) положение уплотнительной манжеты 11 зафиксируйте стопорной шайбой 12.
  3. На приспособлении закрепите основание корпуса.
  4. Поверхность диафрагмы 3 нужно покрыть небольшим слоем талька и только затем установить на фланец корпуса 13, зафиксировав при этом запорным кольцом 19.
  5. Вложите опорное кольцо 5 в диафрагму.
  6. Вставьте сектора опорного диска в оболочку, выступами фиксирующей шайбы 9 зафиксировав радиальное положение их. Секторы опорного диска нужно располагать так, дабы острые кромки, которые образовались при вырубке на заводе, обратились в сторону шайбы фиксации.
  7. Порошком дисульфида молибдена покройте рабочую поверхность центрального клапана 8. Затем удалите излишки порошка. Установите опорную шайбу на клапан, а затем клапан на шайбе фиксации 9.
  8. В собранный узел вложите диафрагму. Потом, установив пружину 20 и опорную тарелку 6, вставляйте шток 22 через отверстия в поршне и клапане.
  9. Корпус поршня и шток 22 соедините технологическим винтом. Для этого со стороны поршневого корпуса заворачивайте технический винт в шток примерно на три оборота. Собранный узел аккуратно вставьте в корпусное основание и смажьте цилиндрическую рабочую поверхность корпуса смазкой «ЦИАТИМ-221».
  10. Крышку 1 корпуса соберите с обратным клапаном 25.
  11. Возвратную пружину 23 установите, и крышкой корпуса прижмите диафрагму.
  12. Убедитесь, что наружный бурт диафрагмы правильно, т.е. без перекосов, располагается между поверхностями основания. Наденьте соединительное кольцо, предварительно смазав смазкой «ЦИАТИМ-221» внутреннюю поверхность.
  13. Соберите крышку с основанием 4 корпуса. Нужно обратить внимание на то, как равномерно сжата диафрагма между основанием и крышкой.
  14. Поворачивая кольцо, соедините крышку корпуса и основание.
  15. Усилитель снимите с приспособления и выкрутите технологический винт 17. На регулировочный стенд установите усилитель, потом подведите разрежение 0,067 МПа (0,67 кгс/см?) к обратному клапану 25 Смажьте резьбу регулировочного винта 17 составом от самоотвинчивания и аккуратно вкручивайте винт в шток, пока поршневой корпус не станет передвигаться внутрь усилителя. Как только это произойдет, перестаньте завинчивать и на 1-4 оборота отверните винт. При завинчивании винта регулировки нельзя допускать осевое усилие со стороны инструмента на регулировочный болт.
  16. Специальным составом от самоотвинчивания смажьте регулировочный болт (24), затем вверните его в шток усилителя (22), затем установите зазор примерно 0,35 или 0,06 мм между торцом головки болта и плоскостью крышки 1.
  17. Следите, чтобы излишний специальный состав не попадал на прочие детали усилителя. Регулировку болтом и регулировочным винтом нужно закончить не позже чем через одну минуту с момента нанесения этого состава.
  18. Вставьте в корпус 13 поршня толкатель 16, прижимную втулку 14 вверните до упора, установите воздушный фильтр 15, а также защитный чехол.
  19. На резьбовой конец толкателя накрутите вилку и контргайку.
  20. Завершающую проверку усилителя произведите на стенде: сделайте пять нажатий на толкатель усилителя, но при этом без подачи разрежения. Ход штока 22 должен быть приблизительно 30,50 — 33,00 мм; разрежение 0,067 МПа (0,67 кгс/см кв.) подведите к обратному клапану, подождите пять секунд, и только потом закройте клапан, который находится на вакуумном трубопроводе. B течение пятнадцати секунд нельзя, чтобы менялось разрежение больше чем на 0,00035 МПа (0,0035 кгс/см?). Подведите разрежение 0,067 МПа (0,67 кгс/см?) к обратному клапану усилителя, придайте к толкателю 16 усилие 36 кгс. На штоке 22 усилие должно быть не меньше 54 кгс. Разность ходов толкателя, а также штока 22 должна составлять 1,65 — 2,16 мм. Примечание: прибор, который замеряет усилие на штоке 22 усилителя, может включаться только, когда шток из начального положения переместится в пределах 2,8 — 3,3 мм. Приложите к толкателю силу 270±5 кгс, но ход штока 22 (до упора) должен находиться в пределах 3-30 мм. К обратному клапану усилителя подведите разрежение 0,067 МПа (0,67 кгс/см?), выдерживая пять секунд. Затем на вакуумном трубопроводе закройте кран. В течение 7,5 секунды разрежение не должно меняться больше чем на 0,001 МПа (0,01 кгс/см?). Если отсутствует специальный контрольно-регулировочный стенд, пункты 17, 18 выполняйте с использованием вакуума, создаваемого во впускном трубопроводе, который работает на холостых оборотах двигателя. Пользуйтесь приспособлением 9480-3159 (см. рис. 194).

3

Контрольная проверка работы усилителя вместе с ГЦТ

Как провести контрольную проверку работы усилителя вместе с ГЦТ (главным цилиндром тормоза):

  • сначала закрепите усилитель;
  • несколько (пять) раз без подачи разрежения нажмите на толкатель усилителя. Ход штока в этом случае должен быть равняться 30,5 — 33,0 мм;
  • затем соберите усилитель с ГЦТ;
  • в нажатом положении зафиксируйте шток усилителя и установите манометр, заглушите остальные выводы резьбовыми заглушками в главном цилиндре;
  • в бачок залейте тормозную жидкость;
  • шток усилителя освободите, с помощью приспособления для контроля давления прокачайте главный цилиндр;
  • к толкателю приложите усилие 50 кгс. Давление на манометре обязательно должно быть не меньше 6,5 кгс/см?;
  • к резервуару с разрежением прикрепите обратный клапан усилителя;
  • к толкателю приложите усилие 36 кгс. Давление на манометре — не меньше 12 кгс/см?.

Устанавливать вакуумный усилитель на автомобиле нужно в обратной последовательности. Когда установка выполнена, нужно прокачать систему, а также правильно отрегулировать положение педали. Как это было описано в разделах выше.

Видео сюжет, как заменить вакуумный усилитель тормозов Москвича 412

Автор:

Равиль Салихов

КОММЕНТАРИИ: (0)

Неисправности вакуумного усилителя тормозов, причины, как устранить

В конструкцию тормозной системы любого автомобиля обязательно входит усилитель. Наибольшее распространение на транспорте получил усилитель вакуумного типа, который обеспечивает дополнительное усилие за счет разряжения.

Роль вакуумного усилителя в тормозной системе

Вакуумный усилитель тормозов (он же – вакуумник и ВУТ) способен в 3-5 раз повысить усилие, которое прилагает водитель ногой на тормозную педаль, что и обеспечивает комфортное управление тормозной системой.

Без этого узла эффективно совершать замедление и остановку авто невозможно по той простой причине, что прижать колодки тормозных механизмов одним только усилием ноги достаточно сложно.

А это уже грозит безопасности движения, поскольку водитель может неправильно оценить обстановку и своевременно принять меры для остановки.

Усилитель же даже в случае экстренного торможения выполняет свою функцию и позволяет остановить авто.

В общем, роль вакуумного усилителя очень важная и от его работоспособности зависит многое. При этом конструктивно он очень прост, что и обеспечивает беспроблемную работу достаточно длительный период.

И все же неисправности с ним бывают. И при их возникновении результат не очень хорош – тормозная система хоть и сохраняет работоспособность, но выжать педаль тормоза проблематично и для замедления приходится прилагать очень большое усилие.

Основные неисправности устройства

Видов поломок вакуумника не так уж и много, а именно:

  • Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
  • Выход из строя обратного клапана;
  • Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.

Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

Признаки возникновения проблем в работе

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).



Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Проверка усилителя и сопутствующих элементов

Проверить работоспособность усилителя не сложно, и для этого не потребуется какое-либо оборудование.

Один из простейших способов проверки без надобности «лезть» под капот делается так: на заглушенном моторе накачиваем тормозную систему (выжимаем педаль 4-5 раз и фиксируем ногой в нажатом положении).

Затем запускаем двигатель. Сразу после запуска на ваккумную камеру усилителя пойдет разрежение, в результате педаль должна немного пойти вниз. Если это произошло, вакуумник работает исправно, и подсоса воздуха нет.

Если тормоза вроде и работают, но при задействовании их силовая установка меняет режим работы, проверить, не является ли виной этому усилитель можно так: отсоединяем трубопровод от впускного коллектора, а штуцер заглушиваем резиновой заглушкой (можно для этого использовать отрезок подходящей по диаметру трубки, которую необходимо пережать).

Импровизированную заглушку необходимо надежно зафиксировать хомутом.

Затем запускаем двигатель, даем ему немного поработать, и начинаем жать на тормозную педаль (проделать это можно и на дороге, но обязательно следует учитывать, что усилитель работать не будет).

Если при торможении двигатель функционировать будет нормально (без смены оборотов), значит, в усилителе имеется подсос воздуха.

Устраняем неисправность

Устранить проблему с неработающим усилителем можно только в случае, если поврежден трубопровод, обратный клапан или его уплотнитель.

Выявлять неисправность стоит последовательно:

Лучший вакуумный усилитель тормозов - Отличные предложения на вакуумный усилитель тормозов от глобальных продавцов вакуумных усилителей тормозов

Отличные новости !!! Вы находитесь в нужном месте для вакуумного усилителя тормозов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний вакуумный усилитель тормозов вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели вакуумный усилитель тормозов на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в вакуумном усилителе тормозов и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести вакуумный усилитель тормозов по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

вакуумный усилитель тормозов - немецкий перевод - Linguee

Это решение использует из a вакуумный усилитель тормозов w i th электронный тормоз [...]

Функция помощи и датчик направления педали

[...]

и стандартный интерфейс ABS-TMC.

conti-online.com

Bei dieser Ls un g ko mmt ei n Vakuum-B remskraftverstrker m it elekt ro nischer [...]

Bremsassistenz-Funktion, Pedalwegsensor и Standard

[...]

ABS-THZ-Schnittstelle zum Einsatz.

в непрерывном режиме.com

Этот продукт

[...] предназначен для создания вакуума в т ч e вакуумные усилители тормозов o f т и электромобили.

brusa.eu

Dieses Produkt

[...] wird v er wende t, um im Brems-Verstrker de r E lektr of ahrzeug e ein Vakuum zu er зейген.

brusa.eu

Теперь они включают de a вакуумный тормоз p o w e r усилитель t h при использует пневматический [...]

создает силу для поддержки тормозной силы.

dspace.co.uk

E s steht n un ein Vakuum- Bre mskraftverstrker z ur V er fgung, [...]

der die Bremskraft durch eine pneumatisch generte Kraft untersttzt.

dspace.co.uk

Кроме того, EVP используется, если двигатель внутреннего сгорания на современном

[...]

машин не производит

[...] достаточный вакуум для работы т ч e усилитель тормозов a n d вакуум - c o nt катаные приводы ( я.е. [...]

для автомобилей с дизельным или бензиновым двигателем с прямым впрыском).

conti-online.com

Darber hinaus kommt der EVP zum Einsatz, wenn der Verbrennungsmotor

[...]

moderner Fahrzeuge kein

[...] ausrei ch ende s Vakuum z um B etr ieb d es Bremskraftverstrkers un d unterdruckgesteuerter [...]

Ak tuatoren liefert (z.B. in Dieselfahrzeugen

[...]

или Benzindirekteinspritzern).

conti-online.com

Универсальный агрегат для автомобилей без источника вакуума Условия для

[...]

установка Электрика автомобиля 12 В, механическая

[...] дроссельная заслонка ag e , вакуум p o we r source, ( e. г . усилитель тормозов ) , el ectric speed signal

waeco.com

Universell einsetzbar в Fahrzeugen ohne Unterdruckquelle Einbauvoraussetzung

[...]

12-V-Bordnetz, Gaszug oder

[...] Gasgestn ge , Unterdruckquelle (z. B. Bremskraftverstrker ), elekt ri sches Geschwindigkeitssignal

waeco.com

Насос рассчитан на низкую производительность и, как следствие, снижение расхода топлива; это может

[...] быть оснащенным сепа ra t e вакуум p o rt s f o r усилитель тормозов a n d сервоприводы.

kspg-ag.de

Ihre niedrige Leistungsaufnahme ist prinzipbedingt und trgt zur Kraftstoffeinsparung

[...]

bei; zustzlich kann sie mit

[...] separa te n Unterdruckanschlssen f r Bremskraftverstrker u nd Servo ge rte ausgefhrt werden.

kspg-ag.de

KAYSER разрабатывает и производит в

[...]

особые дизельные трубы, топливопроводы под днищем, вентиляционные трубы для

[...] бак и картер, a n d вакуум p i pe s для т h e усилитель тормозов .

kayser-automotive.com

KAYSER entwickelt und fertigt insbesondere Dieselleitungen,

[...]

Unterboden-Kraftstoffleitungen, Be- und Entlftungsleitungen fr den Tank un d das

[...] Kurbelgehuse , sowie Vakuumleitungen f r d en Bremskraftverstrker .

kayser-automotive.com

Вакуум p i pe s образуют соединение между двигателем и t h e усилитель тормозов a n d поставляются [...]

в сборе с невозвратной системой KAYSER

[...]

клапанов, струйные насосы KAYSER и соединительные элементы KAYSER.

kayser-automotive.de

Vakuumleitungen bil den die Ve rbindung zwischen Motor und d em Bremskraftverstrker un d werden [...]

как Zusammenbauten mit KAYSER-Rckschlagventilen,

[...]

KAYSER-Saugstrahlpumpen und KAYSER-Verbindungselemnten geliefert.

kayser-automotive.de

Вращательное движение

[...] производит пар. ti a l вакуум , w hi ch удаляет воздух из т h e усилитель тормозов .

rheinmetall.org

Durch die Rotationsbewegung

[...] entsteht ei n Unterdruck, de r die Luft au s dem Bremskraftverstrker absaugt .

rheinmetall.org

Еще один гибридный элемент, упакованный инженерами Mercedes в моторный отсек

[...]

- электрический вакуумный насос,

[...] который создает т ч e вакуум o т he rwise, создаваемый двигателем внутреннего сгорания для т h e усилитель тормозов .

daimler-technicity.de

Mit der elektrischen Unterdruckpumpe

[...] Сделайте Mercedes-Benz-Ingenieure ein weiteres Hybridelement i n den Motorraum gepackt .

daimler-technicity.de

Точно так же компрессор кондиционера и т ч e вакуум p u mp для т h e усилитель тормозов a r e с электрическим приводом.

volkswagenag.com

Die Servolenkung wird v on ei ner elektrohydraulischen Pum pe ve rs o rg t, ebenso we rd en der Kompressor der Klimaanlage und die Unter .]

fr die Bremskraftverstrkung elektrisch angetrieben.

volkswagenag.com

Для дизельных двигателей, а также для бензиновых двигателей,

[...]

, особенно те, у которых

[...] прямой впрыск io n , вакуум p u mp s используются для поставки yi n g тормозные усилители a n d сервоклапаны wi t h вакуум , f или управляющие [...]

Рециркуляция выхлопных газов

[...] Системы

и турбонагнетатели, например.

kspg-ag.de

Sowohl bei Diesel- wie auch in zunehmendem Mae bei Ottomotoren, hier

[...]

insbesondere bei

[...] Direkteinspritzern, wer de n Vakuumpumpen z u r Unterdruckversorgung d es Bremskraftverstrkers un d der S ervoventile fr [...]

die Steuerung von z.

[...]

B. Abgasrckfhrung und Turbolader eingesetzt.

kspg-ag.de

T h e Вакуумный усилитель тормозов i s m ade для автомобилей, поставляемых на национальный рынок и в страны с умеренным и тропическим климатом.

дааз.ру

D ie Unterdrueckbremsverstaerker we rden in einziger Bauart fuer de n inlandischen M arkt und die Laender mit gemaessigtem und tropischem Klima hergestellt.

дааз.ру

NO A H вакуумный усилитель u s es глобально стандартизированная клапанная технология, которая позволяет модульную интеграцию механического ic a l тормоз a s si st систем.

bosch-kraftfahrzeugtechnik.de

Der NOAH verwendet eine global standardisierte Ventil-Technologie, die eine modulare Integration von Mechani sc hen Bremsassistenzsystemen erl au bt.

bosch-kraftfahrzeugtechnik.de

Система ABS wi t h усилитель тормозов , i nt с внутренней вентиляцией [...]

дисковые тормоза спереди (также сзади с 1.7 CDTI, 1.6 CNG и

[...]

с опцией «увеличенная полезная нагрузка») и усилителем торможения обеспечивает мощное замедление.

media.opel.com

Fr sichere Verzgerung sorgt die

[...] ABS-Anla ge mit Bremskraftverstrker, inn en belfteten [...]

Scheiben vorn (bei 1.7CDTI, 1.6CNG

[...]

und der Option erhhte Zuladung / Nutzlast "auch hinten) und der Bremsassistent.

media.opel.de

Простая и быстрая работа возможна с гидростатическим приводом через два мотор-редуктора на задней оси и двухконтурный p ow e r тормоза w it h вакуумный усилитель .

mulag.de

Der auf die Hinterrder wirkende hydrostatische Antrieb ber zwei Radialkolbenmotoren und die vollhydraulische Lenkanlage ermglichen komfortables und schnelles Rangieren.

mulag.de

Дивизион

[...] также поставляет т h e усилитель тормозов u n it s и задний [...]

мост тормозных суппортов, блок управления пневмоподвеской, ускорение

[...]

датчика ходовой части и помпы системы очистки лобового стекла.

conti-online.com

Zu d en weiteren Li eferumfngen der Division Chassis &

[...] Безопасность ge hren Bremskraftverstrker sowie d ie Bremssttel [...]

fr die Hinterachse,

[...]

das Steuergert fr die Luftfederung, die Beschleunigungssensoren fr das Fahrwerk sowie die Reinigungspumpe fr die Scheibenreinigung.

conti-online.com

ESP для легких грузовиков обеспечивает более быстрое создание активного давления и улучшает стабилизацию

[...]

транспортное средство вокруг его продольной и вертикальной оси без необходимости

[...] устройство предварительной зарядки, такое как ac ti v e вакуумный усилитель .

bosch-kraftfahrzeugtechnik.de

ESP от Light Trucks ermglicht einen schnelleren aktiven Druckaufbau und verbessert somit die Stabilisierung des

[...]

Fahrzeugs um die Lngs- und Hochachse, ohne das eine Vorladung, z.B.

[...] ber ei nen akti ve n Vakuumverstrker, er forderlich ist .

bosch-kraftfahrzeugtechnik.de

Кондиционер (0) Воздушный фильтр и дефлектор (0) Сигнализация и аудиооборудование (0) Антенна

[...]

Мячи и топперы (0)

[...] Кровать и карго ( 0) Усилитель тормозов a n d Суппорт ( 0) Тормоз D u st Щиты и [...]

Накладки (0) Бамперы (0)

[...]

Автомобильные чехлы и зеркала (0) Ручка двери (0) Приводной вал (0) Двигатель (0) Выхлоп (0) Внешний вид (0) Напольные коврики и крышка сиденья (0) Топливный насос, бак и форсунки (0) Фары и прокладка ( 0) Интерьер (0) Производители и модели (0) Масляный поддон и фильтр (0) Характеристики (0) Устройства безопасности (0) Сигнальные и задние фонари (0) Рулевые рейки и багажник на крыше (0) Прокладка корпуса дроссельной заслонки (0) Время Ремень и цепь (0) Мониторы давления в шинах (0) Колеса и шины (0) Стеклоподъемник и мотор (0)

bvlandrovers.com

Кондиционер (0) Alarme und Audiogerte (0) Antenne Blle und Hosentopper (0) Antriebswelle (0) Auspuff (0) Auto-Abdeckungen und Spiegel (0) Bed and Cargo

[...]

(0) Bodenbelge und

[...] Sitzbe zu g (0 ) Тормоз Booster un d Br em ssa tt el (0 ) Тормоз Dus t Shi el ds и [...]

Колодки (0) Двигатель (0)

[...]

Внешний вид (0) Fensterheber und Motor (0) Интерьер (0) Kraftstoffpumpe, Tank und Injektoren (0) Leistung (0) Lenkungs-Racks und Dachgepcktrger (0) Luftfilter und Deflektor (0) Изготовители и модели (0) Reifendruck-Monitore (0) Rder und Reifen (0) Защитные устройства (0) Scheinwerfer und Dichtung (0) Signal-und Heckleuchten (0) Stostangen (0) Прокладка корпуса дроссельной заслонки (0) Trgriff (0) Zahnriemen & Kette (0) lwanne und Filter (0)

bvlandrovers.com

От педали тормоза до гидравлической тормозной жидкости, тормозной мастер

[...] цилиндр к р. ow e r усилитель тормозов , d ru m тормоза до [...]

дисковые тормоза и электронная антиблокировочная система

[...]

тормозных датчика, технические специалисты Midas знают каждую часть вашей тормозной системы от и до.

autoon Lineirectory.com

Aus dem Bremspedal zu hydraulische

[...]

Bremsflssigkeit, Bremse Hauptzylinder и

[...] die M ac ht Bremskraftverstrker, T ro mmelbremsen [...]

auf Scheibenbremsen und elektronische Blockierverhinderern

[...]

Sensoren, Midas Techniker wissen, jeder Teil des Brems-System in-und auswendig.

autoon Lineirectory.com

S Переместите фиксирующий рычаг и снимите весь

[...] тормозной узел включает di n g усилитель тормозов f r om t h e тормоз s o ck ets.

cube.eu

S Legen Sie den Befestigungshebel um und ziehen Sie

[...] die g es amte Bremse mit Br akebooster von de n Bremssockeln .

cube.eu

Очень большая гидравлическая тормозная система с барабанными тормозами

[...]

спереди и сзади приводило к достаточному торможению

[...] результаты, даже с ho u t усилитель тормозов s u pp ort, at low [...]

потребляемая мощность педали.

minichamps.de

Die sehr gro ausgelegte hydraulische Bremsanlage mit Trommelbremsen vorne und

[...]

hinten erzeugte fr damalige Verhltnisse

[...] auch o hne Bremskraftverstrker aus re ichende [...]

Bremswerte bei geringen Pedalkrften.

minichamps.de

Используется для передачи

[...] от гидры ul i c усилитель тормозов t o t h e тормозной a s se мбли к [...]

тормозных диска автомобилей.

profi-tech.com

Sie dient zur

[...] Hydraulisch en bertragung vom Bremskraftverstrker zu de n Bremsaggregaten [...]

an den Bremsscheiben der Fahrzeuge.

profi-tech.com

1 3 Бустер p u mp 2 Вакуум r e gu lator

lutz-jesco.com

1 3 Druckerhhungspumpe 2 Vakuumregler

lutz-jesco.com

Спектр продукции KING PLASTIC столь же разнообразен, как и различные области применения самих материалов: трубы для прокладки

[...]

бесчисленных подключений и

[...] связь li ne s ; тормоз f l ui d, жидкость рулевого управления, a n d вакуум r e se rvoirs со встроенным [...]

предупреждений,

[...] Комплексные узлы и модули

, крепления для устройств и компоненты для топливных баков - это лишь некоторые из более чем 1000 наименований продукции KING PLASTIC, которая развивается и расширяется вместе с растущими потребностями автомобильной промышленности.

qm-news.de

Das Produktspektrum von KING PLASTIC ist dabei ebenso vielfltig wie die Einsatzmglichkeiten des Produktionsmaterials: Kabelkanle fr die Verlegung unzhliger

[...]

Verbindungs- und

[...] Информация le itung en, Bremsflssigkeits- , L enkl- und Vakuumbehlter mit i nt egrierten [...]

Warnanzeigen, komplexe

[...]

Baugruppen und Module, Gertehalter und Komponenten от Kraftstofftanks bilden nur einen Auszug aus dem ber 1.000 Produkte umfassenden Portfolio, работает в Verbindung mit der voranschreitenden Automobilentwicklung kontinuierlich erweirdt und vernder.

qm-news.de

I de a l вакуум p u mp s для нас e i n вакуум s y st ems в комбинации с th a Booster p u mp для увеличения мощности всасывания.

dd-mitar.hr

Die ideale n Vakuumpumpen f r den Einsatz i n Vakuumsystemen i n Kombination mi t einer V orpumpe zur Erhhung des Saugvermgens.

dd-mitar.hr

Можно использовать d i n вакуум o p er ation - например, fil li n g тормоз f l ui d, в котором [...]

постоянно предотвращается попадание воздуха в систему.

kracht.eu

kracht.eu

S ie kan n i m Vakuum b etr ieb - z. Б . Abfllen von Bremsflssigkeit eingesetzt [...]

верден, wodurch ein Eindringen von Luft ins

[...]

System zuverlssig verhindert wird.

kracht.eu

kracht.eu

особенности гидры ul i c вакуум s e r v o тормоз c i rc uit, ограничения на использование тормозов и замедлителя, комбинированное использование тормозов и замедлителя, более эффективное использование скорости и передаточного числа, использование инерции транспортного средства, использование способов замедления и торможения на спусках, действия в случае отказ

eur-lex.europa.eu

Besonderheiten дер Zweikreisbremsanlage мит pneumatischer bertragungseinrichtung, Grenzen де Einsatzes дер Bremsanlagen унд дер Dauerbremsanlage, kombinierter Einsatz фон Brems- унд Dauerbremsanlage, Bestes Verhltnis Zwischen Geschwindigkeit унд Getriebebersetzung, Einsatz дер Trgheit де Fahrzeugs, Einsatz дер Bremsanlagen им Geflle, Verhalten бей Versagen

EUR-LEX .europa.eu

Сегодня компания представлена ​​на рынке автомобилестроения следующими видами продукции для тормозной системы te m : усилитель тормозов , m ast e r тормоз c y li nder, компенсационный бак, суппорты, оригинальные накладки тормозных колодок, тормозные диски, тормозные барабаны, колесные цилиндры, барабанные тормозные узлы, оригинальная мастика, барабанный тормоз узлы стояночной тормозной системы, приводные тросы стояночной тормозной системы, рычаги тормозного усилия, тормозные шланги, шланги сцепления, цилиндрические датчики, привод управления сцеплением [...] [...]

троса и тормозной жидкости с температурой кипения 280 градусов.

li-art.ru

Heute IST умереть Фирма Auf Dem Automobilmarkt мит folgenden Produkten FR Дас Тормозная система vertreten: Bremsverstrker, Hauptbremszylinder, Ausdehnungsbehlter, Sattel, Originalauflagen, Bremsscheiben, Bremstrommeln, Radzylinder, Trommelbremse, Originalabdeckkitt, Trommelbremsen FR умереть Feststellbremse, Handbremsseil, Feststellbremsseil, Bremskrafthebel, Bremsschluche, Kupplungsschluche, Zylindersensoren, Kupplungsseile und Bremsflssigkeit mit der Brenntemperatur von 280 Grad.

li-art.ru

Что на самом деле делает сервоусилитель тормозов / усилитель тормозов?

Как и главный цилиндр, усилитель тормозов является недооцененной частью вашей тормозной системы

Усилитель тормозов - один из тех компонентов автомобиля, о существовании которых большинство из нас знает, не зная точно, что он делает и насколько важную роль он играет в остановке вашего автомобиля.

Мы кратко коснулись сервоприводов - иногда называемых усилителями тормозов - несколько недель назад, когда говорили о главных тормозных цилиндрах, по той простой причине, что эти две части непосредственно соединены. Сервопривод находится между педальным механизмом и главным цилиндром.

Изображение взято с Wikimedia Commons / Ильдар Сагдеев

Напоминаем, что нажатие на педаль тормоза заставляет толкатель попасть в герметичный главный цилиндр, заполненный маслом.Пара поршней вытесняет масло, а затем перемещается по тормозным магистралям к тормозным суппортам. Эй, престо, поршни вашего суппорта срабатывают, прижимая колодки к диску.

Добавление сервопривода в уравнение не всегда жизненно необходимо. На самом деле, на некоторых автомобилях - например, в нашем гоночном автомобиле Caterham Academy Seven - его нет. Сервопривод резко снижает физическое усилие, необходимое для приведения в действие тормозов ногой - автомобили с одним главным цилиндром требуют гораздо большего давления для приложения значительного тормозного усилия.

Изображение взято с Wikimedia Commons / Пол Дэй

Вакуумный усилитель тормозов - самый распространенный тип. Этот вакуум создается внутри основного корпуса сервопривода через трубу, идущую к воздухозаборнику двигателя - вот почему ваша педаль тормоза ощущается по-другому, когда автомобиль выключен.В автомобилях с дизельным двигателем для создания вакуума добавлен гидравлический насос, приводимый в действие двигателем.

При нажатии на педаль стержень вставляется в корпус, содержащий две пружины и воздушный фильтр. Воздух начинает заполнять одну сторону корпуса сервопривода, который разделен на две части диафрагмой. Вакуум остается на стороне, соединенной с воздухозаборником или гидравлическим насосом, создавая перепад давления между двумя камерами.

Эта разница давлений заставляет диафрагму подтягиваться к главному цилиндру, прижимая толкатель к нему с помощью пружины.Таким образом, ваши тормоза будут задействованы с небольшой рукой помощи. Если этого не произойдет, вы будете полагаться только на силу своей правой ноги, чтобы задействовать тормоза, что не является хорошей новостью, если вы пропустили день для ног.

Если вы заметили, что вам нужно приложить большее давление, чтобы заставить тормоза работать, чем раньше, это может быть признаком того, что сервопривод требует внимания. Между тем, на ваш автомобиль можно установить сервопривод лучшего качества, но это очень необычно для модернизации тормозной системы.

Главный цилиндр этого Caterham не имеет сервопривода.

Просто вспомните, когда в следующий раз нажмете на тормоз - за кадром происходит даже больше, чем вы могли представить.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
