Как проверить уровень масла в вариаторе митсубиси аутлендер: когда менять, объем, проверка уровня

Третье поколение Outlander появилось на российском рынке в 2012 году. И сегодня многие из этих автомобилей уже имеют солидный пробег. Более того, гарантийный срок, в течение которого обслуживание осуществляется в условиях официального автосервиса, у многих автомобилей закончился.

Mitsubishi Outlander Trials 3

Если до окончания гарантийного обслуживания в автомобиле не меняли масло в вариаторной коробке, то зачастую автовладельцы выполняют эту операцию самостоятельно.

Это связано с относительной простотой замены трансмиссионного масла в вариаторе Митсубиси Аутлендер 3, а также значительной стоимостью обслуживания коробки в автосервисе.

В статье рассмотрим процедуру самостоятельной замены масла в вариаторе третьего Аутлендера.

Особенности вариатора Аутлендер 3

Периодичность замены масла в вариаторе Аутлендер 3 по регламенту 1 раз в 75 тысяч километров, то есть каждое пятое ТО.

Этот срок может быть сокращен, если автомобиль эксплуатируется в тяжелых условиях (экстремально жаркий или холодный климат, движение по плохим дорогам, систематические пробуксовки на песчаных или заснеженных участках, частые поездки на короткие расстояния).

Outlander CVT в разобранном виде

Специфика работы вариатора предполагает строгое соблюдение регламента Техническое обслуживание . Бесступенчатая трансмиссия наиболее требовательна к качеству масла.

Это связано с несколькими факторами:

1. Жидкость вариатора действует как носитель энергии при работе гидротрансформатора.
2. Это же масло участвует в управлении трансмиссией CVT (циркуляция потока в гидроблоке). И в-третьих, давление рабочей жидкости меняет диаметры шкивов вариатора.

Это означает, что отработавшее свой ресурс масло неизбежно приведет к сбоям в работе коробки. А если продолжать эксплуатацию автомобиля с уже проявившимися проблемами в трансмиссии, то до серьезного ремонта вариатора пройдет совсем немного времени.

Что требуется для замены

По паспорту общий объем масла в вариаторе Mitsubishi Outlander, составляет 7,3 литра. Однако для замены понадобится около 5 литров. Полная замена на этой коробке довольно трудоемкая операция.

Поэтому подавляющее большинство автолюбителей практикуют частичное. Причем в этом случае масло обновляется почти на 70%.

При любых сбоях в работе вариаторной коробки следует как можно быстрее заменить масло на оригинальное. Однако при правильном подборе такое случается очень редко.

Фильтр 2824A008

Дополнительно необходимо приобрести медную прокладку сливной пробки и прокладку картера коробки. Если замена производится в третий или четвертый раз, рекомендуется заменить уплотнительное кольцо корпуса фильтра. масла тонкой очистки и фильтр грубой очистки.

Подготовка к замене

Замена масла в АКПП Mitsubishi Outlander производится с ямы или подъемника. Для производства работ, помимо материалов, описанных в предыдущем пункте, вам понадобится следующий набор инструментов:

Особенности замены масла в вариаторе Аутлендер

Замена масла в вариаторе Митсубиси Аутлендер в целом достаточно простая процедура.

Но здесь есть несколько особенностей:

1. Вариатор должен быть прогрет до рабочей температуры… Это связано не только с тем, что горячее масло течет быстрее, но и с эффектом более тщательной промывки рабочие поверхности при перекачивании жидкости по системе в горячую.
2. Для контроля уровня масла в вариаторе предусмотрен отдельный щуп. Половина щупа служит заливным отверстием. Поэтому контролировать уровень в процессе заливки вариатора новой жидкостью не получится, и необходимо заливать столько же, сколько было слито. Для этого в абзаце выше рекомендовалось найти тарированную тару.
3. Фильтр грубой очистки в вариаторе Outlendenra третьего поколения чистится довольно легко, и его вовсе не обязательно докупать при первой-второй замене. Достаточно тщательно промыть.

Как показала практика, вполне способен выполнять несколько циклов обслуживания. Поэтому не стоит торопиться с заменой фильтра грубой очистки.

Этапы замены

Рассмотрим пошагово процедуру замены трансмиссионного масла на автомобиле Mitsubishi Outlander третьего поколения. Для удобства разделим весь процесс на пронумерованные пункты.

На этом процедура замены завершена. Те водители, которые самостоятельно меняли масло в вариаторе Аутлендер, знают, что процедура эта несложная и требует лишь строгого соблюдения инструкции и внимательного подхода.

Пошаговая инструкция по замене масла в вариаторе Mitsubishi Outlander 3 — видео

Большинство производителей, стараясь угодить намеченной тенденции и удержать покупателя, каждая выпущенная модель оснащается бесступенчатой ​​регулировкой. Не стала исключением и японская корпорация Mitsubishi, занимающаяся разработкой и производством автомобилей. Популярный внедорожник Mitsubishi Outlander третьего поколения оснащен бесступенчатой ​​трансмиссией.

Бесступенчатая трансмиссия Outlander, разработанная JATCO и имеющая маркировку JF011FE, зарекомендовала себя как прочная и надежная. Однако, как механизм, коробку нужно обслуживать вовремя и регулярно. Замена масла в вариаторе Митсубиси Аутлендер 3 – это гарантия надежной и безотказной работы с соблюдением ресурса коробки передач при расчете ресурса.

Необходимость и периодичность замены

Замена трансмиссионной жидкости в вариаторе Mitsubishi Outlander вам необходима. Работа коробки связана с условиями повышенных нагрузок. Задача смазки – свести к минимуму нагрузку и сделать процесс изнашивания как можно более низким.

Функции, выполняемые жидкостью:

• Устранение перегрева деталей и механизмов коробки за счет отвода избыточного тепла;
• Устранение и удаление продуктов износа, образовавшихся в коробке;
• Защита от коррозии механизмов и деталей коробок;
• Заполнение пустот на стыках деталей коробки;
• Преобразование и передача энергии через коробку;
• Создание фрикциона в коробке.

Правильное выполнение этих функций приводит к тому, что смазка стареет и приходит в негодность. Повышенные температуры и силы трения – главный враг трансмиссионной жидкости, насыщающий масло продуктами износа. Переизбыток частиц превращает смазку из союзника коробки во врага. Включения играют роль абразива, ускоряя износ механизма. Замена масла в АКПП Митсубиси Аутлендер позволяет избежать негативных последствий и продлевает ресурс вариатора.

Японские конструкторы, разработавшие вариатор, уверяют, что агрегат способен отработать расчетный ресурс без замены трансмиссионной жидкости. Такое заявление не соответствует реалиям нашего региона, в котором эксплуатируется транспортное средство. Опытные механики, регулярная замена масла в вариаторе Митсубиси Аутлендер проводится не реже одного раза в 80 тысяч километров.

Характеристика вариатора Митсубиси

Конструкция бесступенчатой ​​трансмиссии, или вариатора по сравнению с АКПП более сложная. Кроме того, если сравнивать машины по ремонтопригодности, то вариатор будет требователен в обслуживании. Это связано с большим количеством электроники и тонкой настройкой механизма, однако при должном уходе коробка может прослужить гораздо дольше конкурентов.

Замена масла в вариаторе Аутлендер, принципиальный процесс, без которого о нормальной работе речи не идет. Процедура не сложная, но требует навыков. По рекомендациям трансмиссионная жидкость в вариаторе каждые 70-80 тысяч километров. Однако с некоторыми нюансами масло меняется срочно, даже если пробег не достиг установленных норм.

Факторы, указывающие на необходимость замены рабочей жидкости:

• Виброкоробки;
• Пробуксовка коробки при движении по ровной дороге;
• Рывки в коробке при наборе скорости;
• Снижена динамика при наборе скорости;
• Непонятные звуки со стороны коробки (скрежет, гул, стук и т. д.).

Каждое проявление требует немедленной замены трансмиссионной жидкости. Если пренебречь этим процессом, дальнейшая эксплуатация обернется дорогостоящим ремонтом и даже заменой механизма.

Марка и количество трансмиссионной жидкости

Подбор трансмиссионной жидкости в коробку – ответственный процесс. Использование неопознанного образца смазки сильно навредит механизму и навсегда выведет его из строя. Поэтому при покупке масла в вариатор Митсубиси Аутлендер 3 рекомендуется отдавать предпочтение только оригинальной продукции.

Начальная жидкость в коробку, специальное масло Mitsubishi F-J4, разработанное инженерами компании специально для движения. Полная замена потребует покупки 12 литров смазки. Покупать масло рекомендуется только у официального представителя Mitsubishi. В случае отсутствия поблизости официальных дилеров, свяжитесь с сотрудниками компании через официальный сайт и, ознакомившись с особенностями фасовки масла, закажите продукцию через них.

Меры предосторожности против покупки подделки:

• Купить трансмиссионную жидкость у официального дилера;
• Предварительно ознакомиться с характеристиками товара на официальном сайте;
• Сравните информацию о продукте на веб-сайте и на канистре с маслом;
• Обратите внимание на дополнительные степени защиты (цвет, упаковка, пломбы и т. д.).

Если у вас есть малейшие сомнения в качестве товара, отказывайтесь от покупки, использование такого материала связано с неоправданным риском… Лучше потратить время на поиски надежного продавца.

Предварительные действия

Поменять трансмиссионную жидкость в вариаторе Митсубиси Аутлендер 3 может каждый, главное желание это сделать. Чтобы минимизировать неудобства и не останавливать процесс из-за отсутствия необходимых инструментов, необходимо провести предварительную подготовку.

Необходимые материалы:

1. Рожковый или торцевой ключ размером 19 мм;
2. Рожковый или торцевой ключ размером 10 мм;
3. Масло в коробку Mitsubishi CVTF-J4 (оригинал), двенадцать литров;
4. Промежуточный уплотнитель поддона коробки 2705А015;
5. Шайба прокладки картера;
6. Емкость, куда будет слито старое масло из коробки;
7. Средство для промывки вариаторов;
8. Лейка.

Порядок работ

Прежде чем приступить непосредственно к работе со смазкой в ​​коробке Митсубиси Аутлендер, определяем уровень. Процедуру желательно производить после прогрева коробки (температура рабочей жидкости 90°С), с помощью специального зонда, которым оснащена установка. После извлечения щупа из держателя на поверхность наносятся специальные отметки: «Холодная» и «Горячая». На исправно работающем значение соответствует метке «Горячий». Новый уровень жидкости возвращается к исходному значению.

Важно! Крайне важно поддерживать постоянный, правильный уровень рабочей жидкости в коробке. Изменение значения, увеличение или уменьшение, приводит к негативным последствиям эксплуатации агрегата.

Порядок проведения процедур:

Слив рабочей жидкости из коробки:

• Устанавливаем автомобиль на яму, эстакаду, элеватор;
• Измеряем и запоминаем начальное значение жидкости в ящике;
• Демонтируем устройство, защищающее дно ящика;
• Устанавливаем лейку для слива отработки из коробки, опускаем конец лейки в заранее подготовленную емкость;
• Откручиваем сливную пробку коробки;
• Сливаем майнинг из коробки;
• Замеряем слитое количество масла из коробки, объем соответствует шести литрам;

Очистка вариатора от остатков отработанной жидкости:

• Закручиваем сливное отверстие коробки пробкой и шайбой;
• Заполнить вариатор чистой жидкостью через отверстие для установки щупа, рабочий объем соответствует слитой жидкости;
• Устанавливаем щуп в отверстие коробки;
• Запускаем двигатель, прогреваем 2-3 минуты, переводим рычаг селектора КПП в возможные режимы с паузами между переключениями 30 секунд;
• Проводим процедуру переключения десять и более раз;
• Выключить двигатель;
• Проводим процедуру слива масла из коробки;
• Демонтировать картер коробки, аккуратно слив остатки жидкости;
• Осматриваем магниты картера и коробки на наличие повреждений, чистим моющим средством от грязи и остатков металлических примесей;
• Осматриваем доступные части коробки на наличие повреждений, при обнаружении просим помощи;
• Снимаем и очищаем фильтрующий элемент коробки, даем высохнуть;
• Снимаем старый уплотнитель между корпусом коробки и картером;
• Устанавливаем фильтр и корпус коробки на место, предварительно заменив прокладку на новую;
• Закручиваем сливную пробку коробки;

Заполнение системы новой жидкостью:

• Заполнить бокс свежей жидкостью через контрольное отверстие, в объеме, соответствующем слитому;
• Запускаем силовую установку, контролируем правильную работу коробки;
• Контролируем уровень жидкости в боксе по соответствующим меткам агрегата, при недостатке доливаем небольшими порциями;
• Проверяем коробку на протечки, при обнаружении устраняем причину.

Важно! После проведения процедуры замены через каждые 20-30 км пробега следим, нет ли признаков течи масла через сальники картера. При положительном результате устраняем причину протечки и доливаем жидкость до необходимого уровня.

Всем привет! В этой статье я расскажу вам, как выполняется замена масла в вариаторе Митсубиси Аутлендер 3. Сомневаюсь, что большинству нужна теория, поэтому сведу ее к минимуму. Итак, начнем.

Интервал замены масла в вариаторе Мицубиси Аутлендер 3

По техническому регламенту жидкость для вариатора Аутлендер 3 меняется через 75 тысяч километров пробега или через три года, в зависимости от того, что наступит раньше. Но если делать все по уму, то интервал замены лучше сократить вдвое. Видел состояние жидкости, которая пробежала около 70 тыс. км — не скажу, что первой свежести. В этом случае я бы лично поменял жидкость в вариаторе через 5 тыс. км. или через 2 года. Дело в том, что в нашем случае официалы меняют масло в вариаторе на последнем ТО и не очень заинтересованы в его «долгой и счастливой жизни». Гарантийный срок он точно проходит, а потом это головная боль клиента. Поэтому я не очень доверяю всему регламенту, который пишут дилеры. Ну, тогда это ваше дело.

Какие расходники понадобятся для замены масла в вариаторе Мицубиси Аутлендер 3?

1. Основным расходным материалом является жидкость для вариатора Mitsubishi CVTF J4, которую можно найти под артикулом MZ320288 или MZ320185.

Для замены нужно около 5 литров. Приготовьтесь к тому, что цена на этот продукт кусается… Дорого, больно, обидно… от 1400 за литр и выше в нашем регионе. Для тех, кто не готов отстегнуть такую ​​сумму за замену масла в вариаторе Митсубиси Аутлендер 3, то милости просим рассмотреть аналоги — AISIN CVT Fluid Excelent — артикул CVTF7004, CVTF7020 или IDEMITSU MULTI CVTF (артикул 30301201-746, 30455013 -520).

2. Фильтр масляного радиатора АКПП. Оригинальный Mitsubishi имеет номер детали 2824A006.

3. Уплотнительное кольцо маслорадиатора АКПП Mitsubishi от 2920A096.

4. Шайба сливной пробки картера АКПП Mitsubishi 2705A013.

Процесс замены масла в вариаторе Mitsubishi Outlander 3

Замена масла вариатора Mitsubishi Outlander начинается с прогрева жидкости коробки до рабочей температуры. Все работы удобнее выполнять в гараже, оборудованном ямой.

1. Подготовьте емкость для старого масла и отверните сливную пробку на картере коробки передач. Ждем, когда масло полностью стечет. В это время можно приступать к выполнению работ в подкапотном пространстве автомобиля.

2. Снимите воздушный фильтр воздуховода. Он крепится двумя клипсами. Просто подденьте их плоской отверткой и потяните вверх. Убираем сам воздуховод в сторону.

3. Отсоедините клеммы аккумулятора, снимите его крепления и демонтируйте платформу. Делается это все просто, поэтому объяснять особо нечего. Все смотрите на фото ниже.

4. Демонтируйте две скобы, показанные на фото ниже.

5. Теперь у нас есть доступ к масляному радиатору АКПП.

Откручиваем 4 болта и вынимаем старый фильтр. Ставим на его место новый и сразу меняем уплотнительное кольцо.

Ставим все в обратном порядке.

6. Теперь можно заменить новую свечную шайбу АКПП и затянуть ее.

7. Залейте новое масло через отверстие в щупе уровня масла. Для удобства используется воронка с тонким «носиком». Он управляется тем же датчиком. После установления нужного уровня запускаем двигатель и включаем каждый режим вариатора с небольшой задержкой.

8. Проверить уровень масла в коробке. При необходимости добавьте необходимое количество.

Вот и все. Замену масла в вариаторе Митсубиси Аутлендер 3 можно считать завершенной.

Для более подробного изучения процесса предлагаю вам посмотреть видео процесса, которое я нашел на известном видеохостинге. А для тех, кто не планирует дальше заниматься обслуживанием своего автомобиля самостоятельно, то рекомендую прочитать статью

Некоторые ошибочно полагают, что масло, заливаемое в АКПП с завода на Митсубиси Аутлендер 3, рассчитано на весь срок службы автомобиля и не подлежит замене. Это не тот случай, если вы хотите избавиться от возможных проблем с эксплуатацией автомобиля, советуем проверить и заменить масло в АКПП (вариаторе).

Выбор масла для АКПП Аутлендер 3

Залито с завода оригинальное масло Mitsubishi DIA QUEEN CVTF-J1 … Кроме него можно взять такое же — это тоже масло, только улучшенное . Купить масла можно как в специализированных магазинах, так и заказать через интернет-сайты заказа запчастей.

Артикул масла Mitsubishi DIA QUEEN CVTF-J1

• MZ313973 — Канистра 1 литр от 2600 руб.
• S0001610 — канистра 4 литра от 2900 руб

• MZ320185 — канистра 1 л от 1600 руб.
• MZ320261 — 1 л Genuine CVT Fluid Eco J4 от 1400 руб.
• MZ320262 — 4 литра Genuine CVT Fluid Eco J4 от 6000 руб.

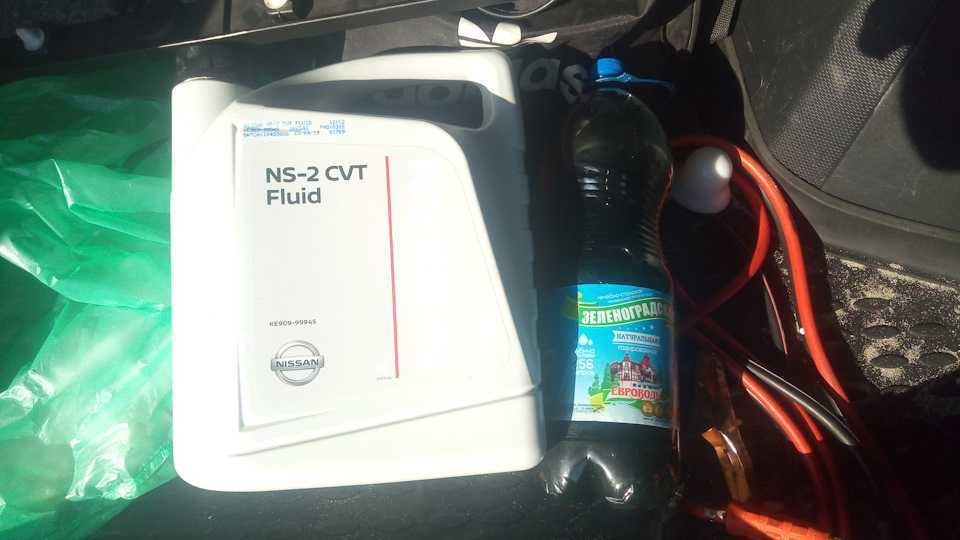

В дополнение к вышеперечисленным маслам вы можете приобрести масло Nissan NS-2 или Nissan NS-2. Они также подходят для АКПП Mitsubishi Outlander 3. По сути вышеперечисленные масла одинаковые, просто они залиты в канистры разных производителей.
