Межосевая блокировка Нива Шевроле — правила пользования
Межосевая блокировка Нива Шевроле – важный компонент полного привода, без которого этот внедорожник существовать просто не может. Автовладелец должен знать, для чего она нужна и как ею правильно пользоваться.
Зачем нужна блокировка межосевого дифференциала на Ниве Шевроле
Полный привод позволяет обеим осям автомобиля оставаться ведущими. Это очень важный критерий проходимой машины. Когда одни колеса буксуют, другие помогают им выбраться из западни. Однако у такого технического решения есть существенный недостаток – если оси будут вращаться с одинаковой скоростью, то на поворотах зимой это может спровоцировать занос автомобиля. Другой неприятный момент – повышенный износ резины из-за разности вращения осей.
Чтобы этого не происходило, между осей в раздаточной коробке передач Нивы установлен дифференциал. Он не допускает вращения осей с одинаковой скоростью там, где это не нужно, например, в поворотах или при движении по скользкой дороге.
Однако дифференциал снижает внедорожные способности автомобиля, ведь вся мощность уйдет туда, где у колес меньшее сопротивление вращению – буксующей оси.
Исправить этот недостаток может только межосевая блокировка Нива Шевроле. Она позволяет распределить крутящий момент по осям 50 на 50, чтобы сохранить внедорожные свойства автомобиля. В любой момент ее можно отключить, превратив Ниву в самый обычную дорожную машину.
Как пользоваться блокировкой?
На Ниве Шевроле в центральном тоннеле, помимо рычага переключения передач, имеется дополнительный рычаг, который управляет всеми внедорожными свойствами. Использовать этот рычаг разрешается только после остановки автомобиля – это очень важно!
На самом рычаге есть подсказка!На рычаге имеется шесть положений – три в правой стороне и три в левой. Когда рычаг находится в правой стороне – блокировка дифференциала отключена. Если перевести его влево – то есть, на себя, то блокировка включена. Подтверждением будет служить загоревшийся на БКЛ индикатор.
Кроме того, перемещая рычаг вперед или назад, можно включить:
- Пониженный ряд передач.
- Нейтральное положение.
- Повышенный ряд передач.
Нейтральное положение не передает вращение на оси автомобиля, а пониженный ряд передач дает хорошую тягу, но лишает автомобиль мощности. Поэтому большую часть времени по дорогам общего пользования необходимо передвигаться на повышенной передаче.
Блокировку рекомендуется включать только для преодоления дорожных препятствий, например, грязь, сугробы и т.п. Длительное движение на блокировке может привести к перегреву РК и ее скорому выходу из строя. То же самое касается и пониженной передачи.
Не получается выключить блокировку – что делать?
Межосевая блокировка Нива Шевроле должна включаться и выключаться при минимуме усилий. Однако на автомобилях большого возраста могут возникнуть проблемы с отключением. Втулки рычага, элементы механизма раздатки изнашиваются и создают люфты, в пределах которых положение рычага меняется не в лучшую сторону.
Из-за этого водитель не может отключить блокировку.
Есть алгоритм действий, который поможет решить эту проблему:
- Выверните колеса в любую сторону.
- Начните трогаться на небольшой скорости – меньшей чем шаги человека.
- В момент движения пробуйте переключить рычаг РК в положение разблокировки.
В 90 % случаев это помогает. Во всех остальных случаях может помочь хороший удар ладонью.
Рекомендуем также ознакомиться и со следующим видео — второй способ отключения блокировки:
Как работает блокировка дифференциала на Шевроле Нива
Все внедорожники отличаются от обычных автомобилей тем, что такие машины могут преодолевать любое препятствие на дороге, даже в том случае, когда дорога полностью отсутствует. Такую особенность эти автомобили получили из-за наличия в них полного привода, который может быть как постоянным, так и подключаемым.
Полный привод приводится в действие при помощи дифференциалов. Такой есть и у Нивы Шевроле.
Содержание
- 1 Для чего предназначена блокировка?
- 1.1 Видео о том как работает блокировка межколесного дифференциала на Нива Шевроле
- 2 Включение блокировки дифференциала
- 2.1 Применение блокировки
- 2.2 Отключение блокировки
- 3 Правила использования дифференциала
- 3.1 Месторасположения рычага переключения
- 3.2 Понижающая передача: что она даёт?
- 4 Видео о работе коробки передач и правилах использования дифференциала Нива Шевроле
Для чего предназначена блокировка?
В этом механизме присутствуют валы и шестерни. Предназначается дифференциал для распределения крутящего момента от двигателя к колёсам. В Ниве основными ведущими колёсами являются задние. При помощи дифференциала колёса могут крутиться с разной скоростью, например, при прохождении поворотов.
В таком случае одно колесо проходит малый радиус, а другое – большой. Если бы не было дифференциала, то колёса станут пробуксовывать, что станет причиной повышенного износа резины.
Расположение рычага
При движении по прямой дороге тяга от мотора распределяется между колёсами равномерно. Если одно колесо начинает пробуксовывать, например, на льду, то дифференциал передаёт больше усилия от двигателя именно на него. Такой механизм в основном устанавливают на ведущем мосту.
- Заднем и переднем мосту.
Самоблокирующийся дифференциал (передний мост)
Дифференциал заднего моста
- Между осями (центральный). Находится между коробкой передач и мостами.
Межосевой дифференциал
Валы и шестерни межосевого дифференциала
Видео о том как работает блокировка межколесного дифференциала на Нива Шевроле
Включение блокировки дифференциала
На Ниве Шевроле есть возможность включать одновременно все три дифференциала.
Благодаря этому проходимость машины увеличивается в несколько раз при езде по бездорожью.
Принудительная блокировка заключается в том, что ведущие колёса объединяются между собой, в результате чего они могут вращаться с одинаковой скоростью. Благодаря блокировке, максимально будет использоваться тяговое усилие двигателя, и передаваться на колёса.
Как уже говорилось, что узел дифференциала состоит из валов и шестерён. При помощи их в автоматическом режиме распределяется тяговое усилие между ведущими колёсами. Блокировка дифференциала производится при помощи блокиратора (муфты). В таком случае, когда водитель включает принудительную блокировку, то колёса «становятся» связанными между собой. Это способствует тому, что они будут вращаться равномерно.
Узел дифференциала
Если будет принудительно включён межосевой блокиратор, то тогда передние и задние мосты также жёстко связываются разом, что гарантирует равномерное распределение тяги ко всем четырём колёсам.
Таким образом, проходимость автомобиля будет увеличена в несколько раз, что делает Ниву Шевроле настоящим внедорожником.
Применение блокировки
Не все автомобили оснащаются блокираторами, а потому на бездорожье они будут уязвимыми. Шевроле в данном плане представляет собой уникальный автомобиль, который может двигаться как с одним приводом, так и с полным, что позволяет ему уверенно себя чувствовать даже на горных дорогах.
Для включения блокировки дифференциала тянем рычаг влево до конца
Принудительную блокировку следует включать в таких случаях:
- При преодолении сложных участков трассы. В таком случае блокировку следует включить заблаговременно, ещё до выезда на такой участок.
- На крутых подъёмах или склонах, когда возможна пробуксовка колеса.
- При движении по песку.
- При езде по снегу или льду.
Отключение блокировки
Когда Нива будет передвигаться по обычной дороге с ровным покрытием, то ей не потребуется включать блокировку всех колёс. Они будут нормально сцепляться с покрытием и не пробуксовывать, так как тяговое усилие от двигателя на них будет распределяться равномерно. По этой причине, когда машина будет двигаться по хорошей дороге, где колёса не будут пробуксовывать, использование дифференциала не потребуется.
Правила использования дифференциала
К ним относятся такие:
- Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
- Включать дифференциал можно и при движении транспорта.
- Переходить на пониженную передачу можно при движении авто.
- Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.
Месторасположения рычага переключения

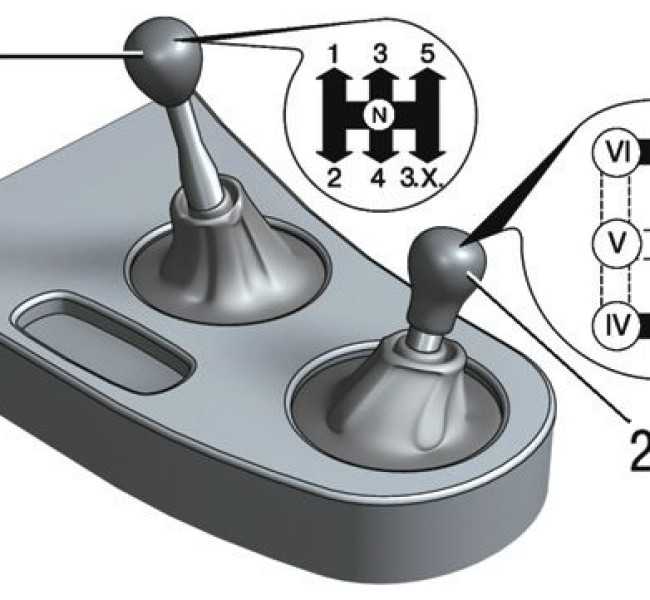

В салоне Нива Шевроле между передними креслами находится два рычага.
При помощи одного из них можно переключать передачи в КПП, а при помощи другого – управлять раздаткой.
Рычаг переключения дифференциала
В основе раздаточной коробки лежит редуктор, состоящий из двух ступеней. Из него и выходит в салон рычаг управления. Передвигаться он может вперёд или назад. При этом он включает/выключает пониженную передачу. Если рычаг двигать влево или вправо, то он может включать/выключать блокировку дифференциала.

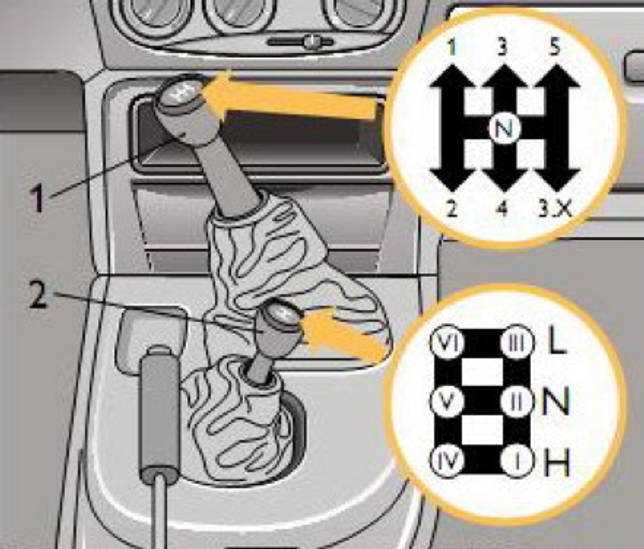

Схема переключения передач и раздатки
Понижающая передача: что она даёт?
Основной составляющей раздатки является понижающий редуктор. Если рычаг управления будет находиться в заднем положении, то число раздатки уменьшается и составляет 1.2. Когда рычаг будет в переднем положении, то передаточное число увеличивается. Оно будет уже составлять 2.1. Когда рычаг будет в нейтральном положении, то передаточное число равно 0.
Дифференциал – неотъемлемая часть механизма полного привода в любом автомобиле.
Использовать его рекомендуется только тогда, когда машина движется по бездорожью.
Видео о работе коробки передач и правилах использования дифференциала Нива Шевроле
