Выбор и подключение автомобильного клаксона
Сколько раз за одну поездку вы жмёте на клаксон? Конечно, это зависит от темперамента, но в плотном трафике без звукового сигнала никуда — приходится обозначать своё присутствие на дороге. Правда, звук штатных «дудок» порой навевает тоску, особенно у малолитражек. Разбираемся, как правильно выбрать и установить сигналы посерьёзнее.
Но сперва — пара слов об их правильном использовании.
ПДД: правила пользования звуковыми сигналами
Гудки машин стали непременным звуковым сопровождением любого города. Что совсем не здорово, ведь правила дорожного движения прямо запрещают использовать звуковые сигналы в населённых пунктах без крайней необходимости (для предотвращения ДТП).
Пункт ПДД 19.10. Звуковые сигналы могут применяться только:
- для предупреждения других водителей о намерении произвести обгон вне населенных пунктов;
- в случаях, когда это необходимо для предотвращения дорожно-транспортного происшествия.
Существует и специальный дорожный знак 3.26 «Подача звукового сигнала запрещена». Он предназначен для установки вне населённых пунктов, где нельзя лишний раз шуметь (в лесах, в заповедниках), но встречается и в городах, где просто дублирует действующие правила — сигналить в городе без веской причины нельзя и без этого знака.
К сожалению, водители регулярно нарушают указанный пункт правил: используют клаксон, чтобы поприветствовать друг друга или выразить негодование, привлечь внимание или поторопить зазевавшегося на светофоре. В общем, гудят по любому поводу. Что не только повышает общую нервозность на дороге, но и мешает другим людям — звук клаксона в городе распространяется далеко и раскатисто, экранируя от зданий.
При этом сам по себе звуковой сигнал машине необходим и даже входит в «Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств» — с нерабочим клаксоном ехать просто нельзя (из-за невозможности посигналить пешеходу или другому водителю для предотвращения ДТП).
Но использовать его нужно с умом и только по весомому поводу.
Согласны лишний раз не шуметь в городе? Тогда переходим к выбору «дудок» на замену штатным.
Конструкция сигналов. Электрика и пневматика
Обычно в автомобиле установлена пара однотональных сигналов (высокой и низкой тональности), звук которых гармонично накладывается друг на друга. Разница между их частотой составляет 70–100 Гц, формируя нужную глубину звука. Конструктивно звуковые сигналы автомобилей делятся на электромагнитные и пневматические. У обоих типов звук генерируют колебания мембраны, но в движение её приводят разные силы.
С завода на большинстве автомобилей установлены электромагнитные сигналы, чаще всего безрупорной (дисковой) конструкции — «блины». Такие сигналы недороги в производстве и занимают мало места, что позволяет легко разместить их под капотом. Большой мощности от «блинов» не добиться, поэтому автомобилисты меняют их на рупорные электромагнитные сигналы — «улитки».
Благодаря воронкообразной геометрии они генерируют весьма громкий звук. Расплата — массивность: найти в подкапотном пространстве место для двух «улиток» бывает непросто.
Дисковые сигналы («блины»)
В электромагнитных сигналах колебания мембраны создаёт соленоид. В пневматических сигналах мембрану приводит в движение сжатый воздух, поэтому для их работы нужно отдельное устройство — компрессор, способный нагнетать в клаксон воздух под давлением. Звук таких сигналов заметно мощнее, чем у электромагнитных, но места они занимают больше, чем даже самые массивные «улитки» — не в каждый автомобиль их получится установить.
Рупорные сигналы («улитки»)
В электромагнитных сигналах колебания мембраны создаёт соленоид. В пневматических сигналах мембрану приводит в движение сжатый воздух, поэтому для их работы нужно отдельное устройство — компрессор, способный нагнетать в клаксон воздух под давлением. Звук таких сигналов заметно мощнее, чем у электромагнитных, но места они занимают больше, чем даже самые массивные «улитки» — не в каждый автомобиль их получится установить.
У пневматического сигнала может быть несколько раструбов («рожков») различных размеров; чем их больше, тем более мощный компрессор понадобится. От размера раструбов зависит тональность гудка — несколько «рожков» будут похожи на целый духовой оркестр. Но не увлекайтесь: согласно ГОСТ Р 41.28-99 (правилу ЕЭК ООН N 28) звуковой сигнал должен звучать монотонно и непрерывно; установка музыкальных сигналов с переливами и мелодиями запрещена.
Пневматические сигналы («рожки»)
«Волговские» сигналы
Зачем вообще покупать нестандартные звуковые сигналы? Во-первых, штатные нередко выходят из строя, а стоят оригинальные «дудки» дорого. Во-вторых, их громкость иногда просто не соответствует дорожным реалиям. Дополнительная шумоизоляция всё более популярна, летом все предпочитают ездить с закрытыми окнами и работающим кондиционером, а если ещё и музыка в салоне играет громко… Ваш скромный гудок, установленный автопроизводителем с учётом требований к снижению шума в городах, просто не услышат.
Поэтому автомобилисты и стараются установить сигнал погромче — зачастую это вопрос заметности и безопасности на дороге.
Но встречаются и штатные клаксоны с достойным звучанием. В России, например, очень ценятся так называемые волговские сигналы — Юрий Деточкин одобрил бы такой выбор. Характерная смесь высокой и низкой частоты (510 и 410 Гц) при 115 децибелах звучит солидно и «сочно», как и положено было самой престижной массовой советской машине. Конечно, это не оригинальные сигналы от «Волги», а их современная копия, но звук очень похож.
Кликните, чтобы прослушать звук
Частоты и мощность сигналов
Вы замечали, что характеристики звукового сигнала обычно соответствует физическому размеру машины? Сделано это осознанно, чтобы помочь водителям с определением источника звука на дороге. Если вы слышите скромное, почти жалобное «би-и-и», то будете искать глазами мопед или микролитражку. А раскатистый басовитый гудок говорит о приближении грузовика. Такую градацию тональности желательно соблюдать и при выборе нештатных сигналов.
Чем ниже частотный диапазон, тем басовитее гудят сигналы. Например, сравните звук клаксона PIAA Superior Bass Horn с частотой 330/400 Гц и PIAA Euro Sports Horn 500/600 Гц. Если первый будет уместно звучать из-под капота внедорожника, то второй ассоциируется со спортивным автомобилем.
Кликните, чтобы прослушать звук
Что касается количества децибел, то тут всё просто: чем больше — тем громче. Штатные дисковые сигналы чаще всего выдают менее 100 Дб. Мощные рупорные сигналы-«улитки» звучат на 100–115 Дб. А пневматические сигналы способны выдать 120–125 децибел.
Кликните, чтобы прослушать звук
Подключение звуковых сигналов
Подключение любых нештатных электрических устройств к бортовой сети машины требует осторожности. Звуковые сигналы — не исключение. Далеко не всегда ими можно просто заменить заводские «блины».
На упаковке или корпусе сигналов указан потребляемый ими ток. Сложите показатели обеих «дудок» и сравните с номиналом штатного предохранителя (Horn), обычно это предохранитель на 10 или 15 ампер.

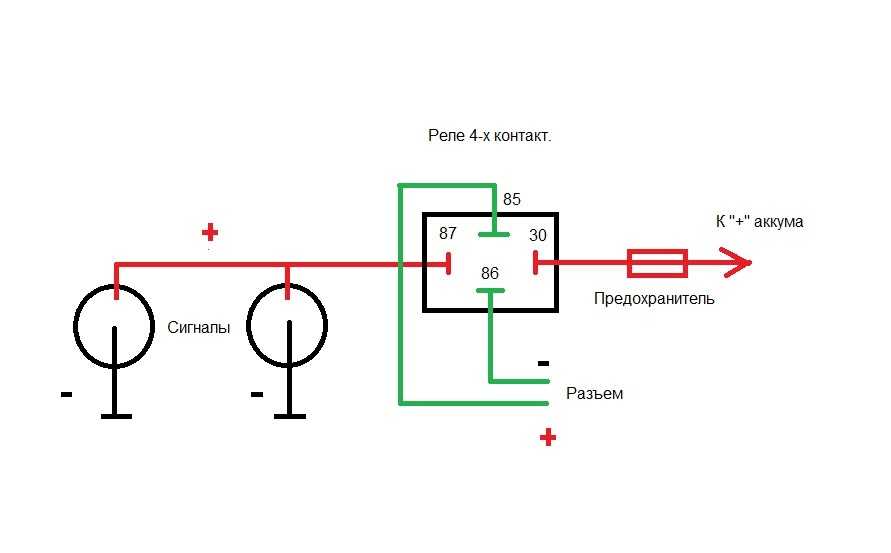

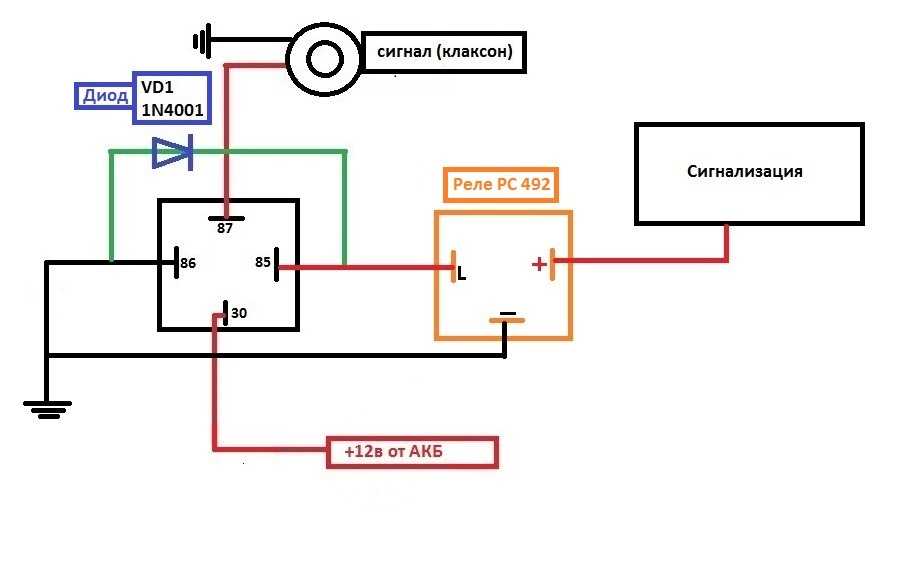

Если совместное потребление тока сигналами больше, чем способен пропустить через себя предохранитель, их придётся подключить через специальное реле к аккумулятору машины. Схематично замена штатных сигналов на более мощные с применением реле показана на рисунке.
Не пытайтесь вместо использования реле сменить штатный предохранитель на более стойкий — это грозит оплавлением проводки и пожаром.
В каталоге звуковых сигналов Гиперавто вы можете прослушать примеры звучания почти всех моделей, чтобы сделать выбор. Только будьте осторожны с громкостью в наушниках.
Звуковой сигнал от «Волги»
Звуковой сигнал от «Волги»| NIVA-FAQ | ФОРУМ | НОВИНКИ FAQ | КАРТА САЙТА | ПОИСК ПО САЙТУ |
| Звуковой сигнал
от «Волги» Автор Black Spider |
Цитата: «На
автомобилях устанавливается звуковой
сигнал типа С-308 или С-309. Он находится в
моторном отсеке и крепится на
кронштейне к панели рамки радиатора».
В результате такого «новаторского»
решения завода «всю нашу соленую
слякотную зиму идет электролиз —
подходящие медные провода и сама
обмотка звукового сигнала просто
растворяются. Это и есть причина скорой
(одна, максимум — две зимы) его смерти»
(С) ALER. Но у меня все произошло гораздо
интереснее. Началось все с того, что в
подрулевом переключателе !!!ПЕРЕТЕРСЯ!!!
провод который идет на звуковой сигнал
и в процессе «ремонта» бибикалка
была просто убита. И решено было купить
«Волговский». Купил, стал
подключать, а у него вместо двух
контактов, как на «классическом» —
один, а второй — корпус!. По этому решено
было несколько модифицировать
известное решение и за одно включить
сигнал через реле. Сигнал был помещен
на диэлектрическую пластину из
стеклотекстолита и смонтирован под

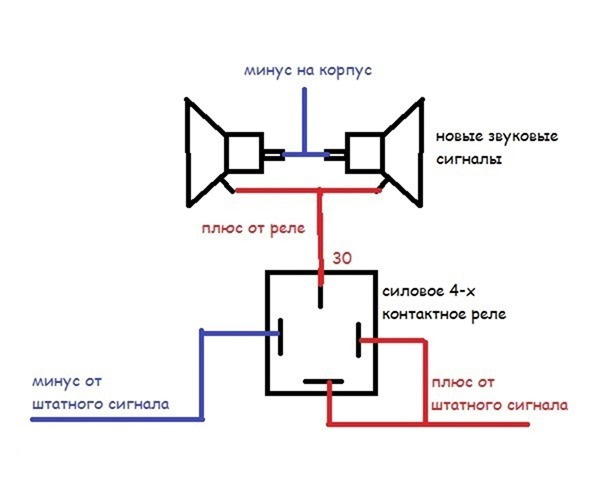

запаску. В принципе, если использовать более широкую диэлектрическую пластину, можно подключить и второй сигнал (ведь «Волговские» продаются комплектом: высокий и низкий тон). | Рис.1. Электрическая схема. |
Рис. 2. Крепление реле.
Рис. 3. Расположение звукового сигнала.
Black Spider, 31.10.01.* * *
Дополнение от 22.09.09, автор Русич.
Внесу и свою лепту в установку новых звуковых сигналов. По соотношению цена-громкость были куплены два разнотоновых волговских сигнала, у коих, как известно, центральный контакт-шпилька — масса, а плюс отдельно.
Все, кто ранее писал в ФАК, ставили сигналы под капот — но, господа, громкость же теряется! Я тоже долго примерялся, как из поставить на штатное место, и в итоге использовал пластиковый цилиндр для доп. вентилятора. К его стенке один над другим замечательно встали оба сигнала. А на шпильку от старого прикрутил реле — как раз чтобы не возиться с проводами старого сигнала и просто кинуть их на две ноги обмотки реле.
Красный провод одновременно соединяется с контактной группой, а второй контакт дает нам искомую напругу для сигналов.
Массу для надежности провел отдельным проводом, все зачистив и смазав УПСом (универсальная проникающая смазка (аналог WD-40), в том числе и сигналы, бо детали там из картона.
Час работы — вуаля — посередине решетки раструбами наружу гудят волговские сигналы 😉
* * *
Дополнение от 19.09.15, автор SKArt 4X4.
Установка волговских сигналов для ленивых.
Купил волговские сигналы, т. к. заводская «пищалка» удручает:
Размеры и масса сигналов поставили в тупик: сварочным ремеслом не владею, рассматривал только механо-сборочные работы. После обдумывания и прикидывания установил, как показано на фото, с использованием «П»-образного кронштейна от противотуманной фары. Подача напряжения осуществляется через обычное 4-х контактное реле.
P. S. Первая попытка установить каждую «дудку» на 2 пластины привела к слому пластин через 16 месяцев. Сейчас установил по на 4 пластины каждый сигнал.
