Как подключить камеру заднего вида к зеркалу
Дата: 27.07.2020 | Категория: Безопасность
- Содержание:
- Как подключить видеокамеру заднего вида к зеркалу своими руками
- Подключение камеры к зеркалу с видеорегистратором
- Схема подключения камеры заднего вида к зеркалу
- Беспроводное соединение
- Подключение через фильтр или реле
- Настройка камеры с зеркалом
Мы уже рассматривали раньше несколько вариантов подключения в автомобиле камеры заднего вида: к магнитоле, навигатору, монитору головного устройства или дополнительному экрану. Сегодня мы выясним, как подключить видеокамеру к зеркалу. Здесь тоже существует несколько разных способов установки. В общем случае применяется зеркало заднего вида, совмещенное с монитором. Более продвинутый вариант — установка модели со встроенным видеорегистратором.
Саму камеру тоже можно установить и подключить совершенно по-разному.
Как подключить видеокамеру заднего вида к зеркалу своими руками
Сегодня существует множество разных видов автомобильных зеркал со встроенными мониторами. Наиболее распространены модели с дисплеями диагональю 4,3 и 5 дюймов. Стандартные величины разрешения подобных экранов: 480×272 и 800×480. Этого вполне достаточно для получения качественной картинки происходящего сзади вашего автомобиля.
Предлагаемые на рынке модели обычно предусматривают возможность монтажа непосредственно на штатное зеркало, с помощью специальных гибких хомутов. Питание может подключаться от прикуривателя либо непосредственно от аккумулятора.
Ещё один вариант подачи плюса — от сигнала заднего хода. В этом случае система будет активироваться только при включении задней передачи.
Есть также модели, имеющие встроенные аккумуляторные батареи. Это относится к «умным» устройствам, обладающим широким дополнительным функционалом (беспроводная связь, голосовое управление и пр.).
Сама камера устанавливается в месте, обеспечивающем наилучший обзор. Желательно, чтобы устройство было защищено от брызг грязи, а его внешний вид не привлекал внимание вандалов. Оптимальные варианты — монтаж на номерном знаке или внутри бампера, в специально просверленном отверстии. Второй способ лучше подходит для изделий с круглым в сечении корпусом. Можно также купить рамку номерного знака с уже встроенной камерой или гнездом под неё. Такой способ оптимален для квадратных в сечении устройств.
Соединительный кабель прокладывается внутри салона автомобиля. Можно использовать технологические отверстия и ниши, подвязывать провода к жгутам штатной электропроводки.
Необходимо предусмотреть вероятность повреждения и перетирания кабеля. Желательно дополнительно укреплять его изолентой в таких местах, особенно на изгибах.
Подключение камеры к зеркалу с видеорегистратором
Вместо простого зеркала с дисплеем можно установить устройство со встроенным видеорегистратором. В этом случае картинка с камеры заднего вида будет не только отображаться на мониторе, но и записываться на носитель. На таких зеркалах с регистраторами обычно уже установлена передняя видеокамера — на задней панели изделия.
Подключение камеры заднего вида к зеркалу с видеорегистратором производится по описанному выше алгоритму. Некоторые отличия могут быть в способах подсоединения питания и управляющих сигналов, что будет рассмотрено ниже.

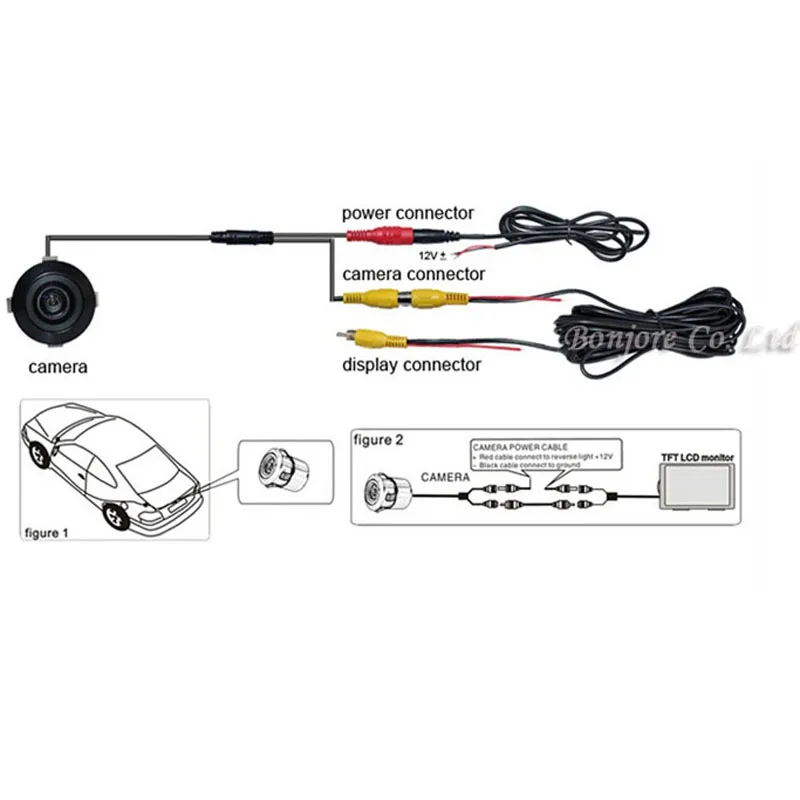

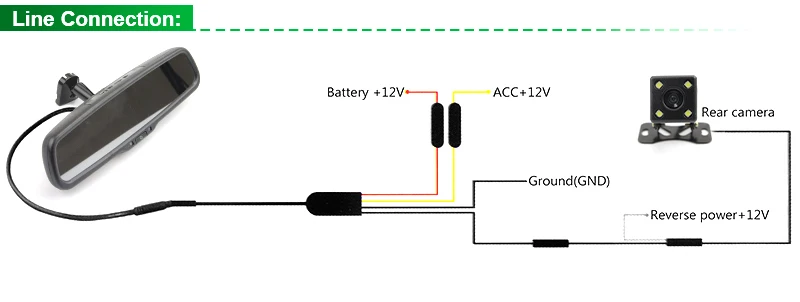

Схема подключения камеры заднего вида к зеркалу
Основные особенности схемы подключения в целом мы уже описали выше. Подробнее можно посмотреть на картинке ниже.
Сигнал от камеры подключается непосредственно к автозеркалу на соответствующий видеовход.
Существуют модели с двумя входами, которые могут использоваться для подключения сразу двух видеокамер, включая переднюю. Второй вход может также использоваться для отображения видеосигнала подходящего формата от любого другого источника.
На зеркало и видеокамеру подаётся питающее напряжение. В зависимости от вида изделий тут возможно несколько схем подключения. Существуют камеры с разным количеством выводов — от 3 до 6. На приведенной выше схеме используется отдельный управляющий провод, который подсоединяется к питанию заднего света. В этом случае основной питающий вход камеры может подключаться напрямую к бортовой сети.
Другой способ используется, если отдельного управляющего входа у видеокамеры нет. В этом случае основное питание подаётся непосредственно с заднего света. Это обеспечивает подачу видеосигнала на автозеркало только при движении назад.
Наконец, существуют различные схемы подключения в зависимости от вида используемого зеркала.
Для активации изображения здесь тоже может быть задействован сигнал с задних фонарей. Другой вариант — если картинка запускается при подаче её непосредственно с видеокамеры. В таком случае использование отдельного управляющего провода не требуется.

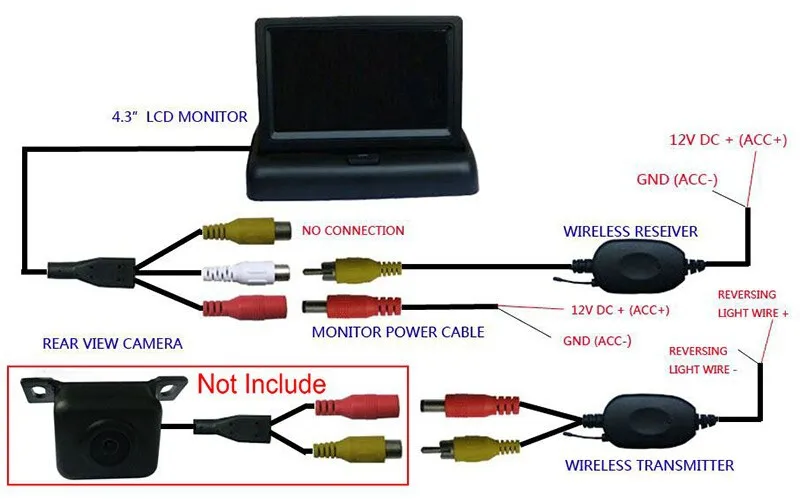

Беспроводное соединение
При желании упростить процесс установки можно использовать беспроводное соединение. С этой целью применяются специальные радиомодули. В продаже есть также радиомодемы, уже совмещенные с видеокамерой.
В этом случае отменяется необходимость прокладывания проводки внутри салона автомобиля. Достаточно запитать радиомодули и подсоединить их к камере и зеркалу. Питание к ним можно подать как непосредственно от бортовой сети (в этом случае они после включения зажигания постоянно будут под напряжением), так и от заднего хода.
Подключение через фильтр или реле
Иногда при подключении камеры к питанию задних фонарей наблюдаются сильные помехи, полосы, полное пропадание картинки.
Это может объясняться конструкционными особенностями конкретной модели автомобиля. Для решения такой проблемы используются фильтры питания либо подключение через реле.
С помощью реле обеспечивается стабильная подача постоянного напряжения на вход камеры при активации сигнала заднего света.
Настройка камеры с зеркалом
После установки и соединения оборудования желательно провести его настройку. Алгоритмы могут существенно различаться в зависимости от вида используемых моделей. Поэтому упомянем только о самом основном нюансе — использовании отображаемой на мониторе масштабной сетки.
Эта функция есть не везде, но многие модели ею оснащены. После включения задней передачи на дисплее появляется характерная сетка, помогающая лучше ориентироваться. Если нет возможности подстройки её параметров, нужно как минимум определить соответствие отдельных линий реальным дистанциям. Для этого необходимо подъехать вплотную к препятствию (пока первая линия сетки не «упрется» в него).
Какую выбрать камеру заднего вида на авто
Опубликовано 29.01.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |
Критерии выбора камеры заднего вида на авто с учётом основных технических характеристик и конструктивных особенностей с примерами и рекомендациями. Как влияет на выбор разрешение матрицы, каким должен быть угол обзора и почему важно правильно определить место для установки камеры.
Подробнее
Почему не работает камера заднего вида: неисправности
Опубликовано 05.04.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |
Для комфортного вождения автомобиля не обойтись без камеры заднего вида.
Она облегчает парковку, отображает слепую зону сзади машины, помогает избежать наезда на что-либо. Поломка электронного гаджета приносит большое неудобство водителю, но не является поводом для отчаяния. Зачастую устройство не работает по причине мелких неисправностей, которые легко устраняются самостоятельно.
Подробнее
Как подключить камеру заднего вида
Опубликовано 21.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность, Полезные аксессуары в салон |
Как правильно установить и подключить камеру заднего вида на автомобиль своими руками. Варианты установки и отличия между ними, разводка и подсоединение проводов. Схемы подключения видеокамеры к магнитоле, монитору, навигатору. Советы по настройке, регулировке, использованию реле, беспроводного соединения и дополнительного оборудования. Возможные проблемы и неисправности.
Подробнее
Распиновка камеры заднего вида
Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |
В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.
Подробнее
Защита камеры заднего вида
Опубликовано 29.09.2020 | Обновлено в 29.09.2020 | Добавлено в Безопасность |
Как защитить камеру заднего вида от грязи, снега, льда? В нашем обзоре вы познакомитесь со всеми существующими сегодня технологиями защиты линзы от загрязнений. На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.
Подробнее
Как установить зеркало регистратор с камерой заднего вида
Дата: 29.07.2020 | Категория: Безопасность, Полезные аксессуары в салон
-
Содержание:
- Установка зеркала видеорегистратора с камерой заднего вида и подключение
- Как подключить питание:
- К прикуривателю
- К плафону освещения салона
- К блоку с предохранителями
- К аккумулятору
- Как подключить камеру заднего вида к видеорегистратору
- Вывод
Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.
Сразу о главном: определитесь с типом устройства. Их всего два:
— классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;
— зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.
Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.
Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.
Установка зеркала видеорегистратора с камерой заднего вида и подключение
Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис.
1).
Рис. 1 – Комплектация зеркала-видеорегистратора
Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.
Как подключить питание
Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.
В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.
Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой.
Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.
Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.
К прикуривателю
Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.
При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.
К плафону освещения салона
Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.
Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.
К блоку с предохранителями
Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)
Рис. 2 – Схема расположения предохранителей электроприборов
Рис. 3 – Клемма
Рис. 4 – Минусовой контакт
При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор.
Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.
К аккумулятору
Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.
Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.
Как подключить камеру заднего вида к видеорегистратору
Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.
Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.
Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.
5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.
Рис. 5 – Варианты установки камеры заднего вида
Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.
В этом случае понадобится:
— снять накладку с подсветкой номера и отметить место крепления камеры;
— зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;
— вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.
Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.
Рис. 6 – Схема подключения камеры заднего вида
По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.
Вывод
По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.
Руководство по установке и подключению камеры заднего вида
Наш веб-сайт поддерживается нашими пользователями. Иногда мы получаем партнерские ссылки, когда вы переходите по партнерским ссылкам на нашем веб-сайте
Камера заднего вида дает много преимуществ, особенно для заднего хода, она позволяет вам легко видеть пространство позади вашего автомобиля. Иногда у вас есть препятствия или, может быть, люди на заднем сиденье мешают вам заметить объект, вот где задняя камера приходит и спасает вас.
В этой статье мы объясним все детали установки и подключения камеры заднего вида.
На современном рынке существует множество типов камер заднего вида, все они выполняют свою функцию, но некоторые из них установить намного проще, чем другие. Этот гаджет кажется очень важным для современного водителя.
Всего за несколько шагов и базовые знания о проводке вы сможете установить камеру заднего вида примерно за час или два. Таким образом, вам никогда не придется вытягивать шею и беспокоиться о том, что вы что-нибудь заденете при движении задним ходом.
Итак, если у вас возник вопрос, как установить резервную камеру заднего вида, вы обратились по адресу. Мы расскажем об установке камеры заднего вида шаг за шагом, чтобы каждый мог сделать это с легкостью.
Начнем с инструкции по установке камеры заднего вида!
Содержание
- Что такое камера заднего вида и как она работает?
- Что нужно знать для установки камеры заднего вида?
- Видеоруководство – Как установить камеру заднего вида
- Часто задаваемые вопросы
- Заключение
Что такое камера заднего вида и как она работает?
Работа камеры заднего вида проста, она дает вам живое изображение с задней части вашего автомобиля.
На рынке представлено несколько типов камер заднего вида, и они различаются по месту установки.
- Камеры в рамке номерного знака расположены внутри номерного знака.
- Камеры бара номерного знака расположены в баре сверху номерного знака.
- Камеры, установленные на кронштейне, отдельно крепятся к верхней поверхности автомобиля.
- Установленные вспышкой камеры заднего вида, которые сливаются с поверхностью автомобиля.
Как мы упоминали ранее, идея камеры заднего вида, также известной как камера заднего вида, очень проста, и это дает вам полный обзор вашего окружения, когда вы делаете резервную копию своего автомобиля. Хотя идея проста, реализация этой аппаратуры очень сложна. Даже самые простые резервные камеры представляют собой довольно сложные технологии, и они постоянно совершенствуются.
Главное в этих типах камер — захват изображения.
Камеры заднего вида на самом деле предназначены для передачи зеркального изображения на монитор в передней части автомобиля, поэтому, когда вы смотрите на него, ориентация правильная. Если бы изображение не было перевернутым, вы бы повернули налево, когда хотели повернуть направо, и наоборот.
Еще одна часть, кроме самой камеры, это монитор. В новых автомобилях установлены камера и монитор, что решает проблему. Но если у вас не установлена камера производителя, вам придется размещать монитор самостоятельно, и наиболее часто используемая позиция — это приборная панель.
Преимущество монитора, который не устанавливается производителем, заключается в размере, вы можете выбрать монитор большего размера для своего автомобиля, чтобы иметь еще лучший обзор вашего окружения.
Также следует отметить, что камера заднего вида, как и большинство вещей, не идеальна.
Главное, что иногда может быть проблемой, это качество видео с камеры. Это связано с тем, что большинство камер устанавливаются в нижней задней части автомобиля, и они могут быть закрыты погодными условиями, такими как снег, дождь, а также мусор и грязь.
Это можно исправить, просто почистив объектив камеры заднего вида, но если вам приходится делать это часто, это может раздражать.
Камеры имеют долгий срок службы, но иногда могут происходить сбои, что может сказаться на качестве видео или просто перестать работать камера заднего вида.
Вот некоторые из вещей, которые следует иметь в виду, когда вы ищете камеру заднего вида для своего автомобиля, а также важно помнить, что эти камеры заднего вида не заменяют зеркала заднего вида или не поворачиваются, чтобы посмотреть, они считаются дополнительными средствами безопасности, которые могут показывать скрытые опасности.
Что мне нужно знать, чтобы установить камеру заднего вида?
Ну, во-первых, вы должны учитывать, что этот вид работы может быть грязным, а иногда и опасным, так как вы работаете с электричеством. При работе с электричеством может произойти много несчастных случаев, поэтому вам нужно быть особенно осторожным.
На вопрос, что мне нужно знать, чтобы я мог установить свою камеру заднего вида, вам понадобится желание, некоторые инструменты и некоторые базовые знания в области электрики.
Так как вы работаете с поверхностями, которые обычно подвергаются воздействию внешней среды, и они будут грязными, вам лучше использовать пару механических перчаток.
Вам также понадобятся некоторые инструменты, которые помогут вам успешно выполнить эту задачу, называемую «установка камеры заднего вида».
Вот список инструментов, которые вам понадобятся:
- Несколько типов отверток
- Некоторые кусачки
- Дрель – это то, что вам нужно
- Сверла разных размеров
- Изолента для крепления кабелей
- Posi-Taps пригодится
- Инструмент для зачистки проводов
- Автомобильный мультиметр
Поэтому, прежде чем начать, разложите инструменты в определенном порядке, чтобы они всегда были под рукой, расчистите необходимое пространство, например, гараж, подъездную дорожку или, может быть, уличную парковку. Наденьте перчатки и защитные очки и приступайте к работе!
Вот пять шагов, которые вам необходимо выполнить.
Первый шаг: установка камеры заднего вида
Первым шагом в установке камеры заднего вида является выбор подходящего места, где она сможет предоставить вам всю необходимую информацию и максимально увеличить угол обзора, который лучше всего подходит для вас.
После того, как вы выбрали место для камеры и приступили к установке, не забудьте заглушить автомобиль и безопасно отсоединить клеммы аккумулятора.
После того, как вы это сделаете, продолжите установку, отметив место, где шнур камеры касается автомобиля.
После маркировки убедитесь в отсутствии проводов, тросов, которые могут быть повреждены при сверлении отверстия снаружи автомобиля.
Вам также потребуется провести визуальный осмотр, чтобы определить размер отверстия и резиновую втулку.
После того, как вы определились с размером, просверлите отверстие по отметке снаружи, а затем не забудьте добавить резиновую втулку для защиты провода от грубых металлических краев.
Теперь все, что вам нужно сделать, это пропустить кабель камеры через отверстие и прикрепить его к оборудованию, которое было предоставлено вам поставщиком (чаще всего) или вы приобрели его самостоятельно.
Второй шаг: Начинаем монтаж проводки
Первым делом нужно сделать кластерный провод с проводом камеры. Вы сразу заметите, что он разделяется на два, видео, провод питания и, в некоторых случаях, провод обратного сигнала.
- (Примечание) Камере нужен сигнал, чтобы предупредить машину, движущуюся задним ходом, чтобы она могла отображать видеопоток. В некоторых случаях устройство будет иметь автоматическое определение сигнала, которое может обнаруживать входящий видеосигнал. Если это относится к вашей камере заднего вида, вы можете просто пропустить этот шаг.
Второе, что вам нужно сделать с проводкой, это найти ткацкий станок производителя и попытаться соединиться с ним и использовать тот же маршрут проводки. Это даст вам лучший вид на проводку и сделает ее намного проще.
Далее вам нужно будет определить источник питания для камеры заднего вида, и для этого вы можете использовать подсветку номерного знака или фонарь заднего хода.
Вам также понадобится мультиметр для определения отрицательной и положительной проводки источника.
Затем вы должны соединить положительный провод камеры с положительным проводом источника и отрицательный провод камеры с отрицательным проводом источника. Проще всего это сделать с помощью коннектора или Posi-Tap.
Следующее, что нужно сделать, это позаботиться о проводах. Вам нужно будет соединить провода вместе, и для этого мы рекомендуем простое армейское соединение, поскольку оно не требует пайки.
Вам придется разрезать пластиковое покрытие провода, для этого можно использовать инструмент для зачистки проводов. Этим вы обнажаете медь, которая необходима для следующего шага.
Затем разделите медную секцию на две части и оберните ее вокруг светового провода, чтобы обеспечить надежное соединение.
Для защиты можно использовать термоусадочную пленку или ленту, просто обернув ее вокруг соединительной части.
- (Примечание) Это один и тот же шаг для обоих проводов, отрицательного и положительного.
Третий шаг: Маршрут прокладки
Существует несколько наиболее часто используемых маршрутов прокладки, и это, в конечном счете, ваше решение. Вы можете проложить маршрут под полом или на его потолке. Это также зависит от типа вашего транспортного средства.
После того, как вы выберете правильный маршрут, удалите некоторые детали, такие как дверная резина, ковровое покрытие, которые мешают прохождению, чтобы провод мог пройти незаметно.
Затем просто проложите два провода по выбранному маршруту и держите их подальше от передней части автомобиля.
- (Примечание) После этого не забудьте снова прикрепить все снятые детали.
Четвертый шаг: подключение дисплея
Первое, что вам нужно сделать, это выбрать правильное место для монитора. Вы можете разместить его на приборной панели (самое распространенное место), зеркале заднего вида или, может быть, сверху приборной панели.
Теперь пришло время подключить питание, видео и сигнальный провод.
В некоторых моделях кабель питания монитора можно подключить прямо к блоку предохранителей с помощью переходника. Вы можете использовать мультиметр, чтобы найти правильное место для подключения кабеля питания.
На других типах кабель питания можно подключить к стереосистеме.
В этом случае сначала вам нужно расчистить путь, чтобы вы могли добраться до стереосистемы, сняв некоторые детали отделки. Затем найдите кабели питания на стереосистеме и подключите положительный к положительному, а отрицательный к отрицательному.
Также подключите провод видео, и вам может понадобиться подключить провод сигнала к проводу триггера заднего хода.
Пятый шаг: Завершение установки
Пятый шаг зарезервирован для проверки предыдущей работы, которую мы сделали. Прежде всего, вы должны снова подключить аккумуляторы и завести машину, поставить ее на задний ход, чтобы проверить, работает ли камера, если она работает, вы хорошо поработали. Если это не так, вам придется вернуться и снова выполнить шаги и найти ошибку.
После завершения процесса, если есть лишний провод, вы можете убрать его с помощью липучки или изоленты.
Не забудьте установить на место все ранее снятые детали салона, обшивки или панелей.
Если вы внимательно следовали инструкциям, вы успешно установите камеру заднего вида. Теперь вы добавили в свой автомобиль новую функцию и повысили безопасность для себя и пассажиров при движении задним ходом.
Видеоруководство — установка камеры заднего вида
Часто задаваемые вопросы
Какой угол обзора используется чаще всего?
Большинство производителей устанавливают стандартный угол обзора 120 градусов. Это наиболее распространенный угол для большинства камер заднего вида, и доказано, что это угол, который может предоставить вам всю необходимую информацию при резервном копировании.
Правильно ли работают камеры в плохую погоду и в дождь?
В зависимости от производителя почти все камеры заднего вида водонепроницаемы.
Правильно ли работают камеры ночью?
Это также зависит от производителя и типа камеры, которую вы покупаете. Некоторые камеры оснащены ИК-подсветкой, которая обеспечивает отличное ночное видение.
Сколько времени займет установка камеры заднего вида?
Зависит от ваших знаний об автомобильных деталях. Если вы новичок, но имеете некоторое представление о проводке, то установка камеры заднего вида может занять несколько часов, может час-два. Если вы очень хорошо разбираетесь в этих типах рассрочки, это займет у вас намного меньше.
Какие инструменты мне потребуются для установки резервной камеры заднего вида?
Вам определенно понадобятся инструменты. Большинство из них являются основными инструментами, которые есть в любом домашнем хозяйстве.
Вам понадобится отвертка, изолента, кусачки, клещи для зачистки проводов, дрель и мультиметр. Если у вас нет некоторых из этих инструментов, вы всегда можете одолжить их у друга или соседа.
Куда поставить монитор с камеры заднего вида?
Расположение монитора с камеры заднего вида на ваше усмотрение. Вы можете разместить его там, где вам удобнее всего смотреть, например, на приборной панели, сверху приборной панели или, может быть, на зеркале заднего вида.
Заключение
Преимущества камеры заднего вида слишком хороши, чтобы бояться проводки и установки. Поэтому, если вы задаетесь вопросом, как подключить камеру заднего вида, просто следуйте нашим инструкциям, и даже будучи новичком в установке автомобильных запчастей, вы справитесь с этой задачей за несколько часов. Поэтому вместо того, чтобы платить пару сотен долларов профессионалу, просто позвоните другу, чтобы он помог вам и превратил проводку камеры заднего вида в увлекательное занятие.
Если вы ищете надежную камеру заднего вида, ознакомьтесь с этим руководством по покупке, которое мы составили.
BOYO VTM700M — Зеркало заднего вида на клипсе с резервной камерой 7″ TFT-LCD
Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить
Скидка 7%
наполнитель
Поделитесь этим продуктом
Возвращает : 30-дневный период возврата. Клиент оплачивает обратную доставку.
BOYO VTM700M — Зеркало заднего вида на клипсе с 7-дюймовым TFT-ЖК-монитором резервной камеры
- 7-дюймовый ЖК-монитор
- Формат экрана 16:9 или 4:3
- 800(Ш) x 480(В) Разрешение экрана
- Дизайн зеркала с клипсой
- 2 видеовхода
- Мгновенный синий экран при отсутствии видеосигнала
- Отображение камеры с автоматическим резервным копированием при выключении
- 1 Триггерный провод обратного входа
- Беспроводной пульт дистанционного управления
- Система: NTSC/PAL
- Потребляемая мощность: 6 Вт (макс. )
- Размеры монитора: 9,75 дюйма (Ш) x 4,2 дюйма (В) x 1,75 дюйма (Г)
- Температура хранения: -4 ° F ~ + 149 ° F
- Рабочее напряжение: 12 В постоянного тока
)Просмотр > Вручную
Способы оплаты
PayPalVenmoВаша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
Безопасность
Возврат
Наша политика действует 30 дней. Если с момента покупки прошло 30 дней, к сожалению, мы не можем предложить вам возврат или обмен.
Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и находиться в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.
Некоторые виды товаров не подлежат возврату. Скоропортящиеся товары, такие как продукты питания, цветы, газеты или журналы, возврату не подлежат. Мы также не принимаем товары интимного или санитарного назначения, опасные материалы, легковоспламеняющиеся жидкости или газы.
Дополнительные товары, не подлежащие возврату:
Подарочные карты
Загружаемые программные продукты
Некоторые товары для здоровья и личной гигиены
Для оформления возврата нам потребуется квитанция или подтверждение покупки.
Пожалуйста, не отправляйте покупку обратно производителю.
Существуют определенные ситуации, когда предоставляется только частичное возмещение (если применимо)
Книга с явными признаками использования
Компакт-диск, DVD, кассета VHS, программное обеспечение, видеоигра, кассета или виниловая пластинка, которые были открыты
Любой товар не в своем первоначальном состоянии, поврежден или отсутствует по причинам, не связанным с нашей ошибкой
Любой товар, возвращенный более чем через 30 дней после доставки
Возврат средств (если применимо)
После получения и проверки вашего возврата, мы отправит вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар. Мы также уведомим вас об одобрении или отклонении вашего возмещения.
Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение определенного количества дней.
Задержка или отсутствие возмещения (если применимо)
Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
Затем свяжитесь с компанией, выпустившей вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально отправлен.
Далее обратитесь в свой банк. Часто перед отправкой возмещения требуется некоторое время на обработку.
Если вы сделали все это, но до сих пор не получили возмещение, свяжитесь с нами по адресу [email protected].
Товары для продажи (если применимо)
Возврат возможен только за товары по обычной цене, к сожалению, за товары со скидкой возврат невозможен.
Обмен (если применимо)
Мы заменяем товары только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на такой же товар, отправьте нам электронное письмо по адресу info@visiontechamerica.
