Как подключить обогрев зеркал на ваз 2114

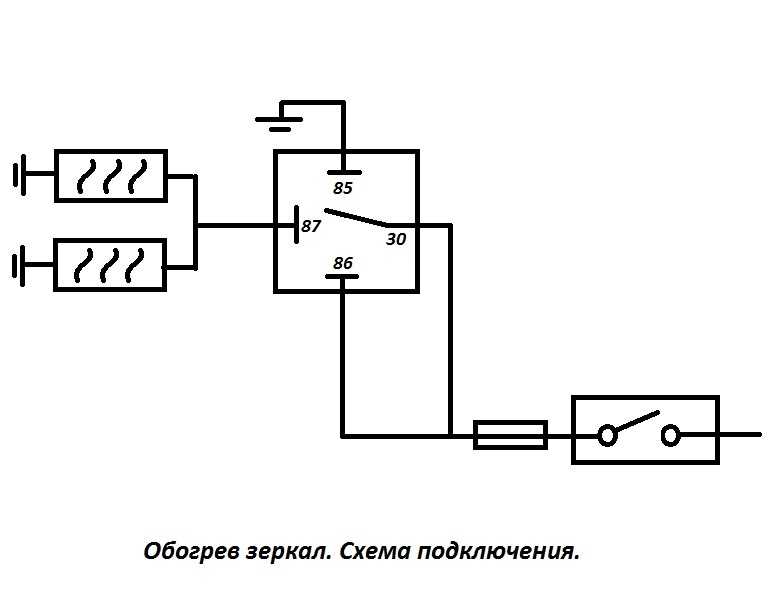

Схема подключения подогрева зеркал через отдельную кнопку — Лада 2114, 1.6 л., 2010 года на DRIVE2

Всвязи с зимой, снегопадами постоянными, тонировкой 5%, да ещё и с тем, что зеркала уже со встроенным подогревом, решился подключить его

Греет отлично, лёд расстапливает на раз-два, капельки дождя (ну или расстаевшего снега) вскоре исчезают совсем, так что отличная вещь! Теперь не понимаю, как без подогрева зеркал можно ездить в плохую погоду

Надо купить: 3м. провода (у меня ушло столько),реле обычное 4х контактное + колодку проводов к нему,предохранитель 7.5А (можно и 10А),кнопка обогрева заднего стекла ВАЗ 2114 + колодку проводов под неёНА ПОЛЯРНОСТЬ ПРОВОДОВ ЗЕРКАЛ ПОФИГ

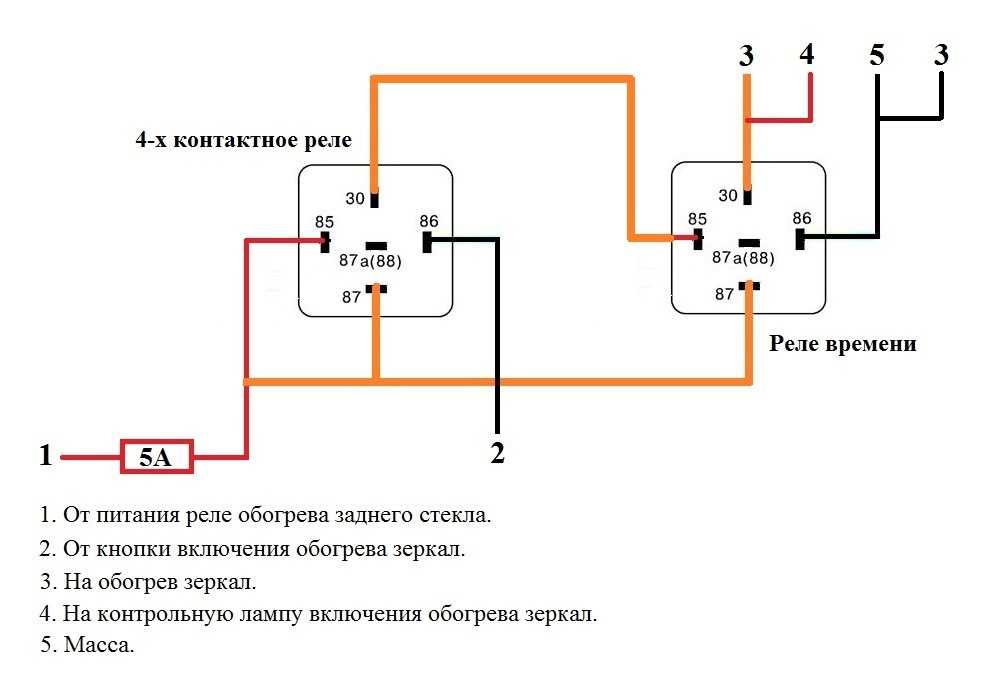

Снимаем бортовой компьютер, подключаем тупо по схеме все проводки, я ещё обмотал антискрипом релюшку чтобы не дребезжала

схему скачал где-то, потом показал электику, он одобрил, внёс свои маленькие изменения (я их изменил), так что пользуйтесь на здоровье)

Page 2

Подключение обогрева зеркал Ergon — Лада 2115, 1.

6 л., 2010 года на DRIVE2

Всем привет. Давно не мог подключить зеркала, свободного времени на машину не было. И вот наконец-то дошли руки до подключения обогрева зеркал. Об установке зеркал писал ранее .

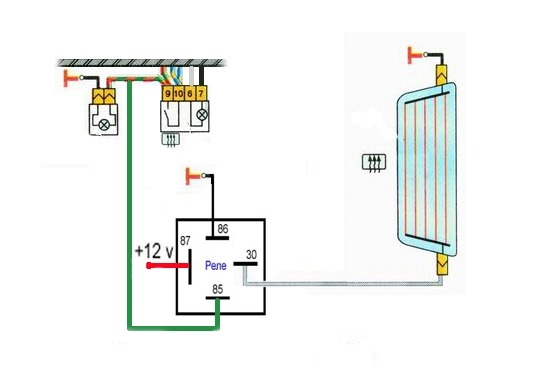

Подключать сначала хотел просто к проводу обогрева заднего стекла. Ведь обогрев зеркал и заднего стекла как правило используются одновременно в дождь или снегопад. Но поизучав детально опыт людей, пришёл к выводу что надо делать на отдельную кнопку и вот почему: обогрев стекла потребляет примерно 11,5А, в то время как оба зеркала всего 3А. Включая всё сразу сильно садиться напряжение. К тому же например в темноте обогрев стекла можно не включать, т.к. машина тонированная и всё равно через стекло ничего не видно. А вот зеркала в любом случае нужны. Чтобы не гонять генератор просто так, зеркала на отдельную кнопку лучше, пусть работают независимо друг от друга.

Я в электрике соображаю очень туго, поэтому прежде чем начать что-то делать пришлось разбираться, как всё работает, а также прибегнуть к помощи отца (и не зря). Для подключения использовалась схема:

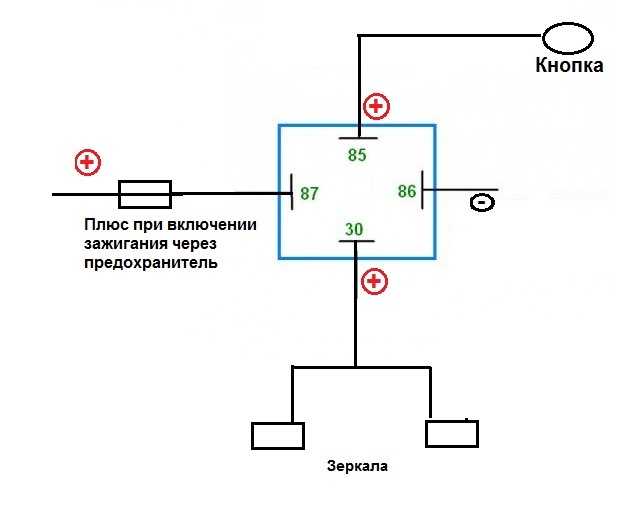

Всё делали по схеме, единственное плюс для зеркал брали от прикуривателя. Провода идущие к бортовому компьютеру как-то не внушали доверия.

Для подключение было приобретено: — кнопка обогрева заднего стекла + колодка— 4-х контактное реле + колодка— предохранитель на 7,5А + колодка— болтовые клеммы— провода

— ежи для обшивки.

Кнопку заднего стекла дорабатываем острым предметом (скальпелем или иголкой), придаём вид зеркала.Получилось неплохо.Скрутить часть схемы можно на столе.Провод массы от зеркала идёт короткий, явно расчитанный для подключения на двери. Поэтому удлиняем провод. А с водительской стороны и плюсовой провод оказался короткий, не дотягивается до центральной консоли. Судя по всему расчитанный для подключения к проводке обогрева заднего стекла, идущая вдоль порогов водительской двери (как всё примитивно). Поэтому и его тоже удлиняем.От зеркала тянем проводку вниз вдоль внутренней стенки двери, убедившись что провода не мешают опускаться стеклу. Для того чтобы провода не гуляли, лучше их закрепить, например изолентой к существующей проводке. Далее вытаскиваем с обоих сторон резиновую гофру и протягиваем оба провода (+ и массу) в гофру. Так просто они не пролезают, поэтому лучше взять толстую проволоку и протащить провода с проволокой.

Приступаем к протягиванию проводки. Массу было решено брать из салона, т.к. брать массу на двери не есть хорошо. Она может быть слабая и непостоянная, в следствии чего зеркала могут плохо греться. Разбираем обшивку двери.Откручиваем накладки на пороги.Ниже петель в салоне можно видеть отверстие, в которое можно вывести в салон провода. Для этого необходимо провода из гофры опустить в самый низ внутри стойки и вынуть из дырки. Сделать это оказалось самым сложным занятием. Толстая проволока пролезает, но проволока с проводами застревает внутри, судя по всему места внутри мало. Поэтому пришлось просто опускать провода и ловить их внизу.Разбираем центральную консоль. Традиционно трудней всего было снять рукоятки регулировки климат-системой, т. е. рукоятки вхарю-вноги, печка-улица и лобовое. Для этого надо исхитрится отжать отвёрткой пластмассовые фиксаторы от металлических регулировок, а потом эти отлетевшие рукоятки искать под сиденьем. Но я нашёл!Откручиваем все шурупы удерживающие центральную консоль, чтобы можно было подлезть и протянуть провода.Тянем провода от зеркал под ковром к центральной консоли. К минусовому проводу скручиваем болтовую клемму, и можно сажать на металлический каркас внутри торпеды.Далее подключаем провода по схеме. На габаритную подсветку нашей кнопки берём от кнопки обогрева заднего стекла с белого провода. А на включение — с жёлто-синего провода.

Кнопку обогрева зеркал сажаем на минус 2 чёрных провода, а на реле ведём 2 зелёных провода, хотя можно и один(второй пустой). Цвета проводов колодки могут отличаться.Вроде всё собрали, всё супер. Пробуем включить габариты – кнопка светится. Включаем саму кнопку – не работает. Странно. Может кнопка не рабочая. Попробовали взять кнопку от обогрева стекла, тоже не работает. Попробовали включить сам обогрев стекла, и он не работает, хотя всегда работал. Так что же делать? Полезли в блок предохранителей, глянули а оказалось предохранитель на 20А сгорел. Ну хорошо что у меня оказался запасной. Всунули, обогрев стекла заработал, включаем обогрев зеркал – не работает. А потом и обогрев стекла не работает. Опять предохранитель сгорел. И опять к счастью у меня оказался ещё один запасной.Начали смотреть проверять подключение. Вроде всё правильно включено, но подозрение пало на реле. Попробовали взять плюс для реле от прикуривателя — заискрили провода и магнитола выключилась. Значит замыкание.

Гадать на кофейной гуще бессмысленно. Поэтому надо действовать по уму — пришлось задействовать тестер и прозванивать всё по порядку. Проверили само реле — оно щёлкает. А реле в колодке уже почему то не работает. Подозрение пало на защитный диод который соединяет 85 и 86. Было решено попробовать его перерезать и О чудо – реле заработало.Пришли к выводу, что судя по всему защитный диод был не той стороной припаян и сгорел после включения питания, и в следствии чего происходило замыкание. Или вообще колодка не для этого реле. Пришлось припаивать новый диод. Всё собрали, подключили и заработало. Зеркала греют. Из-за какой то ерунды вся схема не работала. Сам бы я не догадался в чем может быть дело.

Фиксируем провода изолентой, чтобы не болтались. Вот что получилось.Собираем всё что разобрали и радуемся. Для обшивки купил новые ежи, чтобы обшивка лучше сидела.Также мною было куплена кнопка передних противотуманок. Противотуманок у меня нет, но заглушка как то напрягает. Кнопку сразу подключил, т.к. колодка под торпедой уже есть. Светит она почемуто немного ярче остальных кнопок. В итоге осталась одна заглушка, пока не знаю как её задействовать. Вот готовый результат.Что касается самих зеркал, то греют они отменно. Нагреваются буквально за пару минут. Не сказать что прям горячие, но очень даже тёплые. Зима покажет как они себя зарекомендуют. Но что касается обзорности зеркал, то они уже отлично себя зарекомендовали. Видно всё что делается сбоку. Также очень помогает правая асферика, неоднократно выручала при перестроении, когда машины были прям сбоку и их с обычными зеркалами небыло бы видно. Не зря пришлось заказывать именно такие.

Page 2

— ежи для обшивки.

Приступаем к протягиванию проводки. Массу было решено брать из салона, т.к. брать массу на двери не есть хорошо. Она может быть слабая и непостоянная, в следствии чего зеркала могут плохо греться. Разбираем обшивку двери.Откручиваем накладки на пороги.Ниже петель в салоне можно видеть отверстие, в которое можно вывести в салон провода. Для этого необходимо провода из гофры опустить в самый низ внутри стойки и вынуть из дырки. Сделать это оказалось самым сложным занятием. Толстая проволока пролезает, но проволока с проводами застревает внутри, судя по всему места внутри мало. Поэтому пришлось просто опускать провода и ловить их внизу.Разбираем центральную консоль. Традиционно трудней всего было снять рукоятки регулировки климат-системой, т. е. рукоятки вхарю-вноги, печка-улица и лобовое. Для этого надо исхитрится отжать отвёрткой пластмассовые фиксаторы от металлических регулировок, а потом эти отлетевшие рукоятки искать под сиденьем. Но я нашёл! Откручиваем все шурупы удерживающие центральную консоль, чтобы можно было подлезть и протянуть провода.Тянем провода от зеркал под ковром к центральной консоли. К минусовому проводу скручиваем болтовую клемму, и можно сажать на металлический каркас внутри торпеды.Далее подключаем провода по схеме. На габаритную подсветку нашей кнопки берём от кнопки обогрева заднего стекла с белого провода. А на включение — с жёлто-синего провода.

Гадать на кофейной гуще бессмысленно. Поэтому надо действовать по уму — пришлось задействовать тестер и прозванивать всё по порядку. Проверили само реле — оно щёлкает. А реле в колодке уже почему то не работает. Подозрение пало на защитный диод который соединяет 85 и 86. Было решено попробовать его перерезать и О чудо – реле заработало.Пришли к выводу, что судя по всему защитный диод был не той стороной припаян и сгорел после включения питания, и в следствии чего происходило замыкание. Или вообще колодка не для этого реле. Пришлось припаивать новый диод.Всё собрали, подключили и заработало. Зеркала греют. Из-за какой то ерунды вся схема не работала. Сам бы я не догадался в чем может быть дело.

. #27 . Подключаем подогрев зеркал — Лада 2114, 1.6 л., 2008 года на DRIVE2

Еще после покупки машины, я заказал и поставил зеркальные элементы Ergon с подогревом. Но зимой, как всем известно, холодно. Поэтому подключение подогрева я оставил на теплые денечки. С приходом весны, собственно они и настали, но вот руки почему-то не доходили))

И вот все таки решил подключить их.Что я задействовал:— Реле 4-х контактное (я брал с крепежным элементом)— Колодку под реле— Колодку под кнопку— Клеммы: кольцевидная 3шт.— Гайка, болт и шайба для закрепления реле.— Провод— Изолента

— Предохранитель и колба для предохранителя (в моем случае не понадобилась, т.к. стоит отдельный монтажный блок)

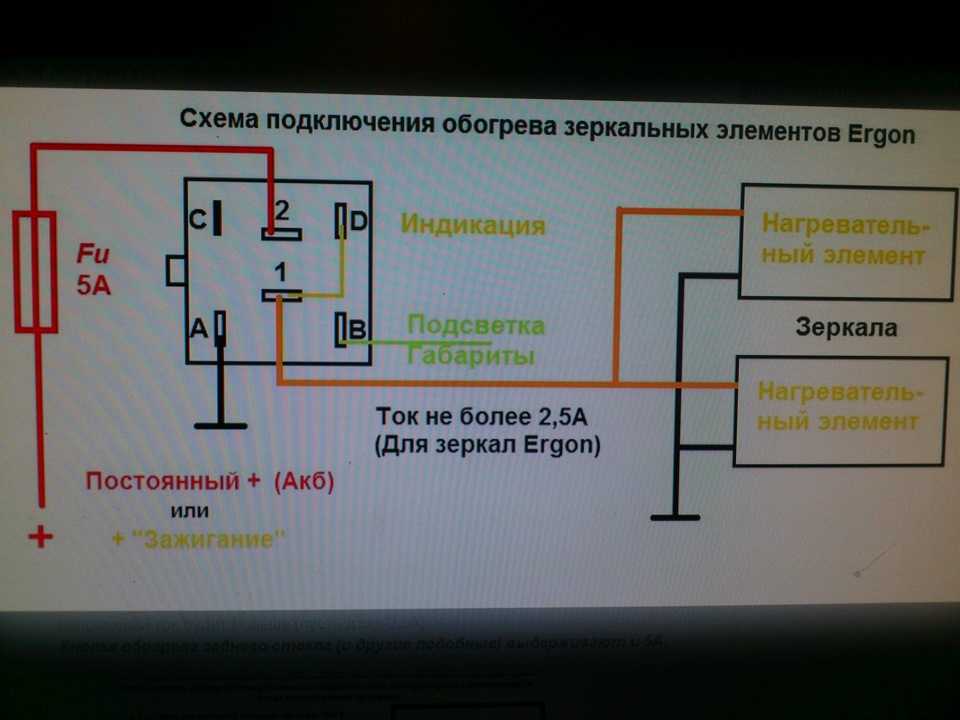

Все подключал по схеме, взятой у DMMC. Т.к. почитав его запись, решился поскорее подключить подогрев))

После установки зеркал, провода в дверь были уже выведены. И все пол года они там болтались)) Массу от элементов зеркал, закрепил на болте, держащий моторчик стеклоподъемника. А вот плюсовой провод я тянул в салон, дело было не из легких)) Но благодаря проволочке, я протянул её.

Как оказалось позже, длины плюсового провода не хватило до реле, пришлось удлинять.Реле закрепил около мозгов инжектора, вот тут мне и понадобился крепежный элемент у реле. Массу реле прикрутил туда же, как и массу от аварийки.

12В после включения зажигания взял от маршрутного компьютера ( Спасибо снова DMMC, иначе запарился бы искать 😀 ). Тут сделал проще, вставил проводок в гнездо и закрепил изолентой.

Оранжевый провод — 12В от зажигания. Рядом с ним желтый — на зеркала.

Все остальные проводочки подключаем по схеме, это все просто! :)А вот с самой кнопкой у меня была беда, точнее у меня её не было. Долгое время я проездил с высунутой колодкой из накладки.

Заказывал позже кнопку с DMMC ( Это уже на пиар похоже 😀 ). После того, как она попала к нему в руки, некоторое время я не смог её забрать. Много работы :(( И вот выдался случай, написал, созвонился, встретились… ииии… она у меня в руках! Маленький, исключительно редкий кусочек недостающего интерьера, оказался у меня)) Значок подогрева зеркал довольно странный))

Приехав домой, я пошел к машине. Сел в салон и поставил кнопочку на её новое родное место!)) Сразу кнопку обогрева заднего стекла спустил на нижний ряд, а кнопку аварийки поднял вверх. И вот что получилось в итоге:

Подогрев зеркал работает, а значит время потрачено не в пустую)) Я доволен!)

Ну и на последок, пришла посылка с Китая. С маленьким аксессуаром.Смотрим и комментируем… думаю дети не скрутят их))

Почти в цвет машины 😀

На этом я прощаюсь с вами, до новых встреч!Всем добра и больше полезных штук в машине!))

Подключаем обогрев зеркал — Лада 2114, 1.5 л., 2005 года на DRIVE2

Зеркальные элементы Solina со светофильтром и обогревом были куплены примерно год назад. Поставил я их тогда быстро, а вот обогрев руки дошли сделать только сейчас (зато перед зимой успел 🙂 ). Схема подключения собственноручно нарисованная прилагается, по моментам установки чуток пройдусь. Плюсовые провода в дверях вывел через гофры в салон, массы нагревательных элементов закрепил в дверях. Переднюю панель снимать не стал, больно мороки много, провел так. Плюсовые провода соединил вместе и на 87-й контакт реле. Массу реле (85-й контакт) закрепил на стойку, к которой крепится накладка передней панели. 86-й и 30-й контакт реле замкнул, к ним предохранитель и в кнопку. Питание кнопки взял с желто-синего провода, приходящего в колодку кнопки обогрева заднего стекла. Логика простая — обогрев зеркал нужен не только тогда, когда запотевает или замерзает заднее стекло, таким образом, снижаем нагрузку на проводку и штатный предохранитель в монтажном блоке. Так как кнопка в заначке оказалась без индикатора включения, только со светящимся символом, его и подключил. Позже возьму другую, скорее всего тоже обогрева, останется только добавить 2 провода на индикатор — колодку с клеммами собирал сам. Все соединения сделаны на клеммах с обжимом и термоусадочной трубкой, провода фиксировались изолентой.

Проведенные на скорую руку полевые испытания показали — они греются! 🙂 За пару минут стекло становится ощутимо теплым.

Цена вопроса: 100 500 ₽

Page 2

Установка и подключение зеркал с подогревом на ВАЗ 2114

Сегодня мы обсудим вопрос установки и подключения зеркал с подогревом на автомобили ВАЗ моделей 2114, 2109 и 2110.
Отечественные машины в большинстве случаев идут с боковыми отражателями без функции нагрева, что, конечно, портит впечатление и удовольствие от эксплуатации, особенно в зимний период. Поэтому с нашей погодой и климатом установка деталей с возможностью нагревания просто необходима.

Принцип работы.

В основном, большинство таких деталей состоят из электрического нагревателя, кнопки управления, либо же панели управления и электропроводки. Электросхема детали подключается бортовой схеме, а также к сети авто. Во время нажатия соответствующей кнопки, схема замыкается и нагревание активируется. Благодаря такой системе лед оттаивает, и стекла не запотевают.

Информация об установке.

Перед тем как поменять боковые отражатели, стоит узнать о способах, которые могут быть использованы вами.
Вы можете приобрести уже готовые детали, в которых присутствует функция нагревания, но можно и также заняться созданием рефлекторов своими руками. Так как цена готовых запчастей может немного ударить по вашему карману.
Можно выбрать вариант покупки запчастей по отдельности, после чего собрать их в готовую цельную деталь.
Но самый дешевый способ, это, естественно, сборка устройства для тюнинга своими руками. Тут цена будет опущена до минимума, а эффективность работы, наоборот – будет на высоте. Тем более, проводя все работы по установке своими руками, вы сможете максимально оптимизировать реле и все принципы работы.
Также можно рассмотреть возможность установки отражателей с ВАЗ 2110 на ВАЗ 2114, так как штатные крепления в этой модели идеально подходят и располагают для такой операции. Помимо этого, они идеально установятся и на ВАЗ 2109.

Метод с лампами накаливания.

Один неплохой метод, а помимо этого и дешевый, заключается в установке в отражатели ламп накаливания автомобильного типа. Такие лампы обладают достаточной мощностью (21 Ватт) для того, чтобы за пару минут растопить любое замерзшее стекло. Идеальным выходом такого способа считается установка двух лампочек по 10 Ватт каждая, при этом нагрузка будет не так велика, а результатом такого тюнинга вы будете непременно довольны.

Отражатели на ВАЗ 2114.

Как мы уже сказали, пожалуй, наиболее крупной категорией авто, на которых в штатной комплектации отсутствует подогрев боковых рефлекторов, являются автомобили ВАЗ.
Если вы уже определились с типом приобретаемого или создаваемого своими руками устройства, можно переходить к его установке на вашу машину.
Вам совершенно не обязательно проводить демонтаж и разборку корпуса зеркала, от вас требуется выполнение лишь следующих операций:
1. Отогните корпус рефлектора против движения авто, для чего потребуется приложить некоторые усилия.
2. Снимите белый штифт и выньте его из корпуса. Штифт вы сможете увидеть в щель, которая образуется после демонтажа корпуса.
3. Выверните зеркальный элемент в любую из сторон, в которую вам удобно, для того чтобы можно было добраться до элемента.
4. Теперь следует приложить усилия к центру отражателя, для того чтобы оно вышло из защелки. Поздравляем, деталь демонтирована.
Вам осталось сделать все в обратной последовательности, для того, чтобы новая деталь, по окончании тюнинга, была установлена правильно.

Подключения функции обогрева.

Если вы делали функцию обогрева сами, из автомобильной лампы, к примеру, его следует правильно подключить.
Для начала, корпус отражателя следует немного усовершенствовать, создать в нем тепловой экран. Делается такая процедура, несмотря ни на что, очень просто. Можно взять обычную фольгу и обклеить ею корпус внутри. Поместите патрон вместе с лампочкой вовнутрь и закрепите их так, чтобы они не касались корпуса либо зеркальной поверхности, чтобы избежать возможных повреждений элементов.
Можно осуществить подключение нескольких режимов работы установленных деталей. Можно сделать обычный режим и усиленный, который будет использоваться для наиболее быстрого оттаивания. Для этого стоит установить двух контактную лампочку и подключить её. В таком случае, после подключения, мощность в 21 Ватт будет требоваться для усиленного режима, а 5 Ватт будет идеально хватать на обычный режим, защищающий стекла от запотевания.
Помните, что лучший вариант для выбора является тот, который включает больше работы своими руками и меньше приобретенных готовых товаров. Так вы точно добьетесь желаемого эффекта, сделаете ваше авто лучше и получите бесценный опыт автомобильного тюнинга.

Как установить подогрев зеркал ВАЗ 2114?

Обогрев зеркал заднего вида Ваз 2114 это довольно удобная опция в автомобиле, которую, к сожалению, не предусмотрел производитель. Установка подогрева зеркал ВАЗ 2114 избавит Вас от необходимости чистить зеркала от замерзаний и образования инея зимой. Кстати, обзорность улучшиться и в летнюю сырую погоду. Как установить подогрев зеркал ВАЗ 2114, расскажет данная публикация.

Как и при установке подогрева лобового стекла, о которой писалось в предыдущей статье, потребуется купить новые зеркала, подогрев которых будет осуществляться через специальную кнопку в салоне. Такой комплект зеркал с электроподогревом Вы сможете приобрести в специализированных магазинах.

Установка подогрева зеркал ВАЗ 2114 увеличит сектор обзорности, четкость изображения, что в конечном счете отразится на безопасности движения. Перед установкой

Установка подогрева зеркал ВАЗ 2114

— Начинается работа с демонтажа старых зеркал. Для начала снимите обивку передней двери и внутреннюю облицовку зеркала. Для удобства используйте отвертку, поддевая в нужных местах.

— Родные зеркала ВАЗ 2114 крепятся тремя болтами. Открутите гайки и снимите зеркало.

— Обратите внимание, что в комплект к новым зеркалам с подогревом вложен шаблон с соответствующей разметкой для правильной установки. Вырежьте его, приложите и перенесите разметку на дверь. Например, для перенесения можно воспользоваться шилом. Затем напильником увеличьте размер этих дырок.

— Теперь переходим к самой сложной части работы – к проведению нужной проводки. Для начала протяните провода во внутреннюю полость дверей. Чтобы перейти из дверей внутрь стойки, используйте гофрированную трубку.

— Теперь необходимо подсоединить провода к реле, отвечающего за обогрев заднего стекла ВАЗ 2114. Здесь мы возьмем управляющий сигнал. Используя схему, подключите электрическую цепь. Схему советуем не упрощать, пусть обогрев зеркал будет отдельно от стекол.

— Минусовой провод протяните в салон и укрепите его крепко, соединив с металлическим кузовом.

— Внешнюю кнопку включения обогрева зеркал разместите в салоне там же, где включается и обогрев заднего стекла.

— Теперь можете продолжить установку зеркала. Укрепите ручку регулировки зеркала. Таким образом, можно будет поворачивать зеркало из салона.

— Вернув облицовку на место, укрепите зеркало тремя саморезами.

— Проверьте работу, включив подогрев. То же самое проделайте с другим зеркалом.

В следующем видео продемонстрирован подогрев зеркал собранный собственными руками.

Приобрести зеркала заднего вида на автомобили отечественного производство можно тут. В каталоге представлены зеркала разной формы, размера, с повторителем поворота и без. Приемлемая стоимость и доставка в регионы.

Зеркала с подогревом: установка и принцип действия

Такая опция, как подогрев зеркал, еще не всегда доступна в штатной комплектации автомобиля. Но в широтах с континентальным и умеренно — континентальным климатом, такая функция, как подогрев зеркал заднего вида, просто необходима.

Как известно, в таком климате часто бывают периоды с высокой влажностью, что приводит к запотеванию или замерзанию стекол и зеркал. Как обогрев приминителен для стекол, так и боковые зеркала с подогревом полностью решают эту проблему.

Содержание

Принцип работы
Как установить подогрев зеркал на авто
Как подключить
Автоматический обогрев зеркал

Принцип работы

В своей основе, подогрев боковых зеркал, состоит из любого электрического нагревателя (низкотемпературного), электропроводки, кнопки (панели) управления. Электрическая схема подогрева зеркал подключена к бортовой, 12-ти вольтовой сети автомобиля. При замыкании контактов кнопки включения, происходит подключение подогрева зеркал (нагревательного элемента), ток нагревает поверхность зеркала, оно нагревается, и образовавшийся лед начинает таять, так же зеркало перестает запотевать.

Как установить подогрев зеркал на авто

Существует несколько способов, как установить зеркала с подогревом на свой автомобиль. Можно купить и установить тюнинговые, такие, где уже стоит подогрев зеркал, цена вопроса, конечно «ударит» по карману и к тому же неизвестно какого качества элемент подогрева зеркал установлен там.

Как вариант, можно приобрести отдельно сам элемент подогрева зеркал универсальный, установить их на зеркала, и собрать схему подключения подогрева зеркал.

Можно сделать подогрев зеркал своими руками, по себестоимости это получиться копейки, а эффективность будет «зашкаливать». Тем более при монтаже системы, можно использовать разные «умные» реле времени, реле с задержкой или же использовать реле подогрева зеркал в паре с термодатчиком (автоматическое включение при холодной погоде). Еще есть распространенные схемы подключения к штатному обогреву заднего стекла, так как подключить подогрев зеркал к этой системе не представляет сложности и эта система вполне способна выдержать еще небольшую нагрузку, такое подключение весьма целесообразно.

Из способов, которыми можно оборудовать свой автомобиль подогревом зеркал без особых усилий, следует отметить один вариант. Обогрев зеркал с помощью обычной (или нескольких) автомобильных ламп накаливания.

Исходя из того, что одна лампа, вмонтированная в корпус зеркала, мощностью в 21 Ватт, способна за 2-3 минуты разморозить любое замершее зеркало. Если в подогрев зеркал установка одной мощной (21 Ватт) лампы покажется непрактично, та как при простом запотевании постоянно включенная такая нагрузка нежелательна, можно использовать две лампы по 10 Ват или же одну двухконтактную. Один контакт используется на размораживание, второй на защиту от запотевания.

Самой большой категорией автомобилей без подогрева зеркал, конечно же, представлены отечественные автомобили. Установка подогрева зеркал, на них, является одной из популярных тюнинговых процедур, так как не представляет особой сложности и доступна любому автовладельцу.

Когда необходим подогрев зеркал ваз, наверное, приобретение и установка отдельных зеркальных элементов, с уже встроенным обогревателем, является самым популярным и часто используемым вариантом. Так как, например, подогрев зеркал ваз 2114 и подогрев зеркал ваз 2110 похожи, рассмотрим моменты установки подогрева на эти автомобили. Чтобы заменить зеркальный элемент, на автомобилях ваз, сам корпус зеркала снимать необязательно, достаточно выполнить следующие действия:

приложив некоторое усилие, отогнуть корпус зеркала против движения автомобиля;
в образовавшейся щели будет видно штифт, обычно белого цвета, регулировочной тяги. Его возможно будет снять и вытащить из корпуса;
затем вывернуть старый, зеркальный элемент в любую сторону, для того чтобы просунуть пальцы, примерно к средине элемента;
надавив на центр зеркала, элемент, с некоторым сопротивлением, выйдет из защелки, и окажется в руках;
Затем останется установить новый элемент, уже с подогревом, в обратной последовательности и завести проводку в салон.

Как подключить

Обычно из элемента подогревателя выходит всего два провода, подключать их можно не соблюдая полярность, подключение всегда будет параллельным и полярность роли не играет. Так как включить подогрев зеркал можно и нужно совместно с обогревателем заднего стекла, то можно подключится напрямую к этой системе. То есть при включении обогрева заднего стекла, будет включаться и обогрев зеркал, реле и кнопка подогрева зеркал, в таком случае не нужны.

Если же планируется подключение отдельно от обогрева заднего стекла, то необходимо запастись кнопкой включения, реле и выносным предохранителем на 10 А, (если использовать 10-амперную кнопку включения, то можно обойтись без реле, так как подключить зеркала с подогревом можно напрямую, из за низкой мощности потребления).

Если все же возникла необходимость сделать обогрев зеркал из подручных материалов, то как упоминалось выше, легче всего это сделать из автомобильной лампочки. Такой способ универсален и подходит на абсолютно все автомобили.

Прежде всего, требует небольшой доработки сам корпус зеркала, ему необходимо создать тепловой экран. Это можно сделать с помощью фольги, просто обклеив корпус внутри. Затем поместить и закрепив там патрон с автомобильной лампочкой, следя за тем, чтобы лампа не касалась самого зеркала или корпуса (лампа нагревается довольно сильно, и при касании может повредить зеркальный элемент или оплавить корпус зеркала).

Так же можно сделать подогрев зеркала на авто, с двумя режимами работы, мощный режим, направленный на быстрое оттаивание зеркала и слабый для защиты от запотевания. Такое можно организовать, установив например, двух-контактную лампу (21\5). В корпус зеркала, и соответственно подключив ее. В таком случае 21 Ватт будет работать на быстрое оттаивание, а 5 Ватт вполне хватит для защиты от запотевания.

Автоматический обогрев зеркал

Предлагаем посмотреть видео: автомат обогрева зеркал с функцией автозапуска и блокировки обогрева при низком заряде.
