Схема подключения датчика указателя температуры ОЖ ВАЗ 2114

На автомобилях ВАЗ 2114, 2113, 2115 имеется два датчика температуры.

Один — датчик указателя температуры охлаждающей жидкости (ОЖ) в комбинации приборов, установленный в левом торце головки блока. Другой — датчик температуры охлаждающей жидкости (ДТОЖ) электронной системы управления двигателем (ЭСУД).

Рассмотрим на схеме как подключен именно датчик указателя температуры ОЖ, схема подключения ДТОЖ — тема отдельной статьи.

Схема подключения датчика указателя температуры ВАЗ 2114 (2113, 2115)

Датчик указателя температуры охлаждающей жидкости (ОЖ) в комбинации приборов автомобилей ВАЗ 2114, 2113, 2115, схема подключения

Описание схемы

— Напряжение в электрическую цепь подключения датчика указателя температуры охлаждающей жидкости на автомобилях ВАЗ 2114, 2113, 2115 подается с плюсового вывода АКБ, через вывод «В+» генератора и замок зажигания, на комбинацию приборов

— Датчик соединен с «массой» — двигателем автомобиля.

— Цепь защищена предохранителем F16 (7,5А) в монтажном блоке.

— Принцип действия датчика указателя температуры основан на работе установленного в нем полупроводникового терморезистора. Когда температура ОЖ низкая – сопротивление терморезистора высокое – ток, протекающий через датчик небольшой — стрелка указателя температуры в щитке приборов отклонена влево. По мере прогрева жидкости сопротивление терморезистора падает – сила тока увеличивается — стрелка на указателе температуры поднимается.

Примечания и дополнения

— При возникновении проблем с датчиком указателя температуры сам указатель в комбинации приборов начинает показывать неверную информацию. Необходимо определить конкретную причину: неисправен датчик или указатель. Для этого включаем зажигание, снимаем провод с датчика и касаемся им «массы». Если датчик неисправен, стрелка указателя переместится влево к началу шкалы. Если стрелка неподвижна, необходимо для начала проверить электрическую цепь указателя температуры ОЖ или заменить его исправным.

— Каталожный номер датчика указателя температуры для ВАЗ 2114, 2115, 2113 — 2101-3808600.

Еще статьи по электрооборудованию автомобилей ВАЗ 2114, 2113, 2115

— Схема подключения датчика давления масла ВАЗ 2114

— Схема подключения датчика уровня масла в поддоне двигателя ВАЗ 2113, 2114, 2115

— Как подключен моторчик печки на ВАЗ 2114?

— Прикуриватель автомобилей ВАЗ 2113, 2114, 2115, схема подключения

— ЭБУ ЭСУД (контроллер) Bosch MP7.0 автомобилей ВАЗ 2113, 2114, 2115

— Датчики износа передних тормозных колодок ВАЗ 2113, 2114, 2115

Подписывайтесь на нас!

Автор MechanikОпубликовано 19.07.202108.01.2023Рубрики Электрооборудование ВАЗ 2113, 2114, 2115Метки ВАЗ 2114, датчик, охлаждающая жидкость, схема, указатель температуры 6 514 views

Указатель температуры охлаждающей жидкости 14.3807, проверка

Указатель температуры охлаждающей жидкости 14. 3807 электромагнитный, логометрического типа. Предназначен для контроля температуры охлаждающей жидкости в двигателе. Оснащен сигнализатором перегрева. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Работает совместно с датчиком температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807, характеристики.

Указатель температуры охлаждающей жидкости 14.3807 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель температуры охлаждающей жидкости 14.3807 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ЛУАЗ, и автобусах ПАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 14.3807 :

— Диапазон показаний, градусов Цельсия : 40-120
— Цена деления, градусов Цельсия : 20
— Тип измерительного механизма : магнитоэлектрический
— Номинальное напряжение, В : 12
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Конструкция электрического соединения : штекер 6,35 мм
— Масса, кг : 0,18

Датчик температуры охлаждающей жидкости ТМ100, характеристики.

Указателя 14.3807 получает показания от датчика температуры ТМ100, который установлен в головке блока цилиндров двигателя. Рабочим элементом датчика является термистор помещенный в металлический корпус.

Основные характеристики датчика температуры ТМ100 :

— Пределы измерения температуры, градусов : 40-120
— Номинальное напряжение, В : 12, 24
— Ток нагрузки, А : 0,1
— Присоединение : винт М3
— Размер под ключ : S19
— Резьба : K3/8
— Вес, г : 45

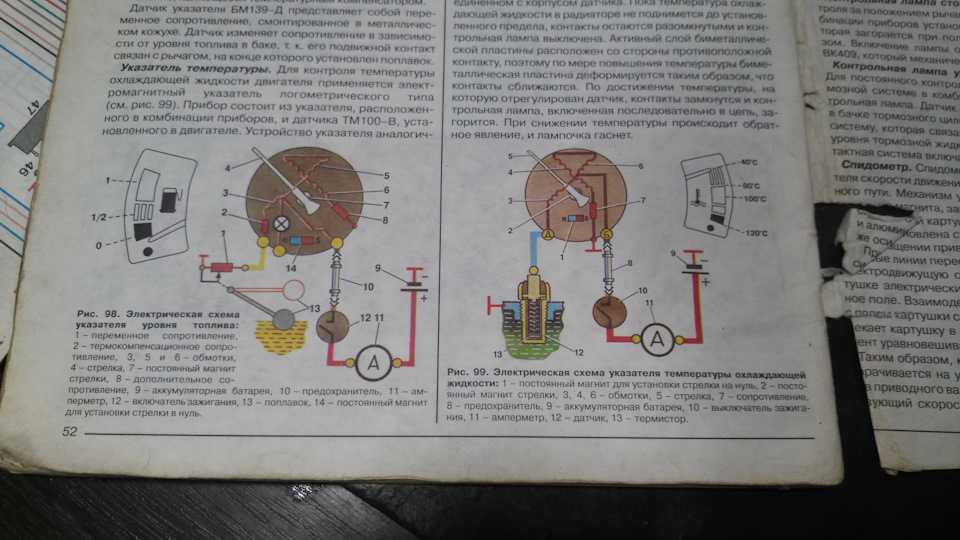

Схема подключения указателя температуры 14.3807 и датчика температуры ТМ100.

Контрольная лампа предельной температуры охлаждающей жидкости в радиаторе и датчики температуры ТМ104 или ТМ111-09.

Контрольная лампа расположена на панели приборов УАЗ и работает совместно с датчиком температуры ТМ104 или ТМ111-09, который расположен в верхней части радиатора. Биметаллическая пластина внутри датчика замыкает контакты и контрольная лампа загорается при температуре охлаждающей жидкости в радиаторе в пределах 91-98 градусов.

Во время эксплуатации автомобиля не допускается значительное понижение уровня охлаждающей жидкости в системе охлаждения двигателя и как следствие обнажение трубок в верхнем бачке радиатора, так как от перегрева датчик температуры может выйти из строя.

Перестановка местами датчика ТМ100 указателя температуры охлаждающей жидкости и датчика ТМ104 или ТМ111-09 контрольной лампы аварийного перегрева охлаждающей жидкости не допускается, так как указатель и лампа в таком случае работать не будут.

Схема подключения и работы аварийного датчика температуры ТМ104 или ТМ111-09.

Расположение датчиков температуры ТМ100 и ТМ104 в автомобилях семейства УАЗ-31512.

Расположение датчиков температуры ТМ100 и ТМ111-09 в автомобилях семейства УАЗ-3741.

Проверка исправности указателя температуры 14.3807 и датчика температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807 проверяется путем сравнения его показаний с показаниями термометра. Для этого надо вывернуть датчик температуры ТМ100, при необходимости удлинить его провод, соедините датчик отдельным проводом с массой автомобиля и поместите вместе с термометром в середину сосуда с водой нагретой до кипения. Клемму датчика погружать в воду не следует.

Затем остается сравнивать показания указателя температуры 14.3807 и термометра. Температура воды до требуемой величины доводится путем долива в сосуд холодной воды. При температуре воды в 100 и 80 градусов погрешность показаний указателя не должна превышать +-5 градусов, а при температуре воды в 40 градусов погрешность не должна превышать +4 или -12 градусов.

Если показания указателя превышают указанные пределы, то сначала надо попробовать заменить датчик ТМ100, а если это не даст положительных результатов, то заменить указатель температуры охлаждающей жидкости 14.3807.

Если стрелка указателя постоянно находится в начале шкалы.

То при включенном зажигании отсоединить провод от датчика указателя и соединить его наконечник с массой. Если стрелка отклонится, то следовательно неисправен датчик и его необходимо заменить. Если стрелка не отклоняется, снять щиток приборов и при включенном зажигании соедините с массой клемму «Д» указателя. Отклонение стрелки в этом случае укажет на его исправность и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется, то неисправен сам указатель.

Если стрелка указателя постоянно находится в конце шкалы.

То при включенном зажигании отсоединить провод от датчика. При неисправном датчике стрелка должна вернуться в начало шкалы. Если стрелка остается в конце шкалы, то провод имеет замыкание на массу или неисправен указатель. Его исправность можно проверить, отсоединив провод от клеммы «Д». При включенном зажигании стрелка должна находиться в начале шкалы.

Проверка указателя температуры 14.3807 при помощи контрольного реостата.

Для проверки указателя 14.3807 таким способом, его надо подсоединить к контрольному реостату. При сопротивлении контрольного реостата в 400-530 Ом стрелка должна находиться около отметки 40 градусов. При сопротивлении 80-95 Ом — около отметки 80 градусов. При сопротивлении 51-63 Ом — около отметки 120 градусов.

Диагностика исправности датчика температуры ТМ100 по его сопротивлению.

При температуре 40 градусов сопротивление на датчике должно быть в пределах 400-530 Ом, при температуре 80 градусов — в пределах 130-157 Ом, при температуре 100 градусов — в пределах 80-95 Ом, а при температуре 120 градусов — в пределах 51-63 Ом.

Ремонт указателя температуры охлаждающей жидкости и его датчика.

Указатель температуры охлаждающей жидкости 14.3807 и датчики ТМ100, ТМ104 и ТМ111-09 ремонту не подлежат. Поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчики на новые. Рекомендуется сначала попробовать заменить датчики, так как они обычно чаще выходят из строя.

Датчик температуры охлаждающей жидкости двигателя (ECT)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (ECT)

Общее описание
Датчик температуры охлаждающей жидкости двигателя представляет собой терморегулируемый резистор, который обычно имеет отрицательный температурный коэффициент. Он представляет собой двухпроводной термистор, погружаемый в теплоноситель и измеряющий его температуру. Бортовой компьютер использует сигнал ЕСТ в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.

Внешний вид
Датчик ЕСТ показан на рис. 1.

Рис. 1

Принцип работы датчика ECT
Для преобразования изменения сопротивления ECT в изменение напряжения, которое далее обрабатывается ECU, датчик ECT подключается к цепи, обычно снабженной опорное напряжение +5В. При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться. ЭСТ постепенно нагревается, и его сопротивление пропорционально уменьшается. В 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, на бортовой компьютер отправляется сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости.

Типы датчиков ECT

С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях. Их сопротивление уменьшается с повышением температуры.
С положительным температурным коэффициентом. Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.

Процедура проверки Функциональности датчика ECT
— Датчик с отрицательным температурным коэффициентом —
Тест с Voltetereter

. датчик температуры системы.
Подключите отрицательный провод вольтметра к массе шасси.
Определите, какие клеммы являются сигнальной, а какая – заземленной.
Подключите положительный провод вольтметра к сигнальной клемме ЕСТ.
Запустите двигатель из холодного состояния.
В зависимости от температуры показания напряжения должны находиться в диапазоне от 2В до 3В. Зависимость между напряжением и температурой показана в Таблице-1.
Проверьте, соответствует ли сигнал напряжения ЕСТ температуре. Для этого вам понадобится термометр.
Запустите двигатель и прогрейте его до рабочей температуры. При прогреве двигателя напряжение должно уменьшаться в соответствии со значениями, указанными в Таблице-1.
Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределами своего нормального диапазона. Нормальное значение напряжения датчика ЕСТ составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В на холодном двигателе и 1,25 В на прогретом двигателе, что вызывает трудности с запуском холодного двигателя и наличие богатой топливной смеси на прогретом двигателе. При этом не будут генерироваться какие-либо коды неисправности (если бортовой контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров.
При обнаружении такого дефекта датчик ЕСТ подлежит замене.
Если сигнал напряжения ЭСТ равен 0В (отсутствие питания или замыкание на землю) или 5,0В — имеем обрыв.

Температура, ºС	Сопротивление, Ом	Напряжение, В
0	4800 — 6600	4,00 – 4,50
10	4000	3,75 – 4,00
20	2200 — 2800	3,00 – 3,50
30	1300	3,25
40	1000 – 1200	2,50 – 3,00
50	1000	2,50
60	800	2,00 – 2,50
80	270 — 380	1,00 – 1,30
110		0,50
Обрыв цепи		5,0 ± 0,1
короткое замыкание на землю		0

Таблица 1
ПРИМЕЧАНИЕ: Это типичный пример, но это не означает, что приведенные выше значения являются реальными и должны быть получены в процессе проверки конкретной системы .

Возможные неисправности датчика:
— Напряжение сигнальной клеммы ЕСТ равно 0 В.

Проверьте клеммы датчика на наличие короткого замыкания на массу.
Проверьте целостность сигнальных проводов между датчиком и бортовым контроллером.

Если все провода исправны, но нет выходного напряжения от бортового контроллера, необходимо проверить все соединения питания и заземления бортового контроллера. Если напряжения питания и земля в порядке, то под подозрение попадает сам бортовой контроллер.

— Напряжение сигнальной клеммы ЕСТ равно 5,0 В
Напряжение имеет такое значение при наличии обрыва цепи и может быть получено при одном из следующих условий:

сигнальная клемма датчика ЕСТ не обеспечивает подключение к датчику;
цепь датчика обрыв;

Цепь массы датчика
разомкнута.

— Сигнал напряжения или опорное напряжение равно напряжению автомобильного аккумулятора.
Проверить короткое замыкание в проводе, подсоединенном к плюсовой клемме автомобильного аккумулятора или проводе питания.

— Датчик с отрицательным температурным коэффициентом —
Проверка омметром с датчиком ЕСТ снятым с автомобиля
Измерьте сопротивление датчика и сравните его со значениями, указанными в таблице 1, показывающей взаимосвязь между сопротивлением и температурой.
Нагрейте воду и периодически проводите измерения, а также сопротивление датчика. Сравните результаты с данными в таблице 1.
— Датчик с отрицательным температурным коэффициентом —
Измерение напряжения осциллографом .
Установить триггер развертки осциллографа в режим непрерывного измерения (регистрация медленно меняющихся сигналов).
Поместите датчик в подходящую емкость с подогретой водой.
Через несколько минут измерения, во время нагрева воды, на экране осциллографа появится кривая изменения напряжения датчика (рис. 2). Обратите внимание на время измерения — оно составляет около 10 минут.
Желательно постоянно измерять термометром температуру нагретой воды и сравнивать ее со значениями, указанными в таблице 1.

Рис. 2

— Датчик с положительным температурным коэффициентом —
Датчик ЭХТ с положительным температурным коэффициентом сопротивления представляет собой термистор, сопротивление которого увеличивается с повышением температуры. Используется в небольшом количестве систем (в основном в автомобилях Renault).
Общий метод проверки аналогичен описанному выше методу проверки датчика с отрицательным температурным коэффициентом. Полученные данные измерений можно сравнить с данными, приведенными в таблице 2, показывающей зависимость между сопротивлением и температурой датчика.

Температура, ºС
Сопротивление, Ом
Напряжение, В
0
254 — 266

20
283 — 297
0,6 – 0,8
80
383 — 397
1,0 – 1,2
обрыв цепи

5,0 ± 0,1
короткое замыкание на массу
0
Таблица 2
Как заменить датчик температуры охлаждающей жидкости
Как заменить датчик температуры охлаждающей жидкости | Совет вашего механика
Задайте вопрос, получите ответ как можно скорее!
ЗАПРОСИТЬ ЦЕНУ
Проверить стоимость системы охлаждения
Место обслуживания
0,00 $
Предварительная, прозрачная цена
Современные двигатели контролируют практически каждую функцию, чтобы обеспечить надежную и эффективную работу вашего автомобиля каждый день. Одной из наиболее важных систем, за которой необходимо следить, является система охлаждения, которая включает в себя радиатор, водяной насос, вентилятор радиатора, трубопроводы охлаждающей жидкости и расширительный бачок. Датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, представляет собой систему управления двигателем, которая контролирует температуру охлаждающей жидкости и передает эту информацию в ECM. Когда датчик работает правильно, он сообщит вашему бортовому компьютеру, если температура слишком высока, предупреждая водителя о наличии проблемы, зажигая сигнальную лампочку на приборной панели.
Датчик температуры охлаждающей жидкости (переключатель) использует электрическое сопротивление для измерения температуры охлаждающей жидкости. Когда сигнал отправляется в ECM, компьютер регулирует момент зажигания автомобиля, подачу топлива и другие факторы, которые снижают или повышают производительность в зависимости от температуры охлаждающей жидкости.
В связи с тем, что температура двигателя играет жизненно важную роль в общих характеристиках любого автомобиля, важно иметь исправно работающий датчик температуры охлаждающей жидкости. Если вы обнаружите, что датчик неисправен, вам придется заменить это устройство, следуя пошаговым инструкциям, приведенным ниже.
Часть 1 из 3: Диагностика проблемы с датчиком температуры охлаждающей жидкости
Система охлаждающей жидкости современных легковых автомобилей, грузовиков и внедорожников состоит из нескольких компонентов, которые работают вместе, чтобы обеспечить хорошую работу двигателя. Когда возникает проблема с нагревом или перегревом двигателя, это может быть связано с поломкой одной или нескольких деталей. Потратив время на то, чтобы правильно диагностировать точную причину перегрева, очень важно найти решение и фактически исправить то, что сломано. Прежде чем принять решение о замене датчика температуры охлаждающей жидкости, обязательно диагностируйте некоторые предупреждающие признаки неисправного датчика температуры охлаждающей жидкости. Ниже приведены несколько предупреждающих знаков, которые уведомят вас о том, что датчик температуры охлаждающей жидкости поврежден и нуждается в замене.
Двигатель плохо экономит топливо: когда датчик температуры охлаждающей жидкости работает неправильно, он имеет тенденцию передавать ложную информацию в модуль управления двигателем. Это, в свою очередь, заставляет ECM либо добавить больше топлива, либо уменьшить количество воздуха в смеси, чтобы создать «богатую» ситуацию, предназначенную для охлаждения цилиндров и снижения вероятности перегрева.
Побочным эффектом этой реакции является резкое снижение расхода топлива. Если вы заметили, что индикатор температуры горит, а расход топлива действительно низкий, это может быть вызвано датчиком.
Черный дым из выхлопных газов: еще один побочный эффект богатого двигателя заключается в том, что при ускорении из выхлопных газов автомобиля будет присутствовать черный дым (или несгоревший углерод от топлива). Когда топливная смесь богатая (то есть в парах внутри камеры сгорания больше топлива, чем воздуха), цилиндр не сможет сжечь все топливо. В результате из выпускного отверстия головки блока цилиндров и выхлопной трубы будет выходить больше черного дыма. Двигатель перегревается: с обратной стороны иногда датчик полностью выходит из строя и не может контролировать температуру охлаждающей жидкости двигателя. Если это происходит, возрастает вероятность перегрева. Если ваш двигатель время от времени перегревается, проблема может быть связана с датчиком температуры охлаждающей жидкости.
Утечка охлаждающей жидкости из-под двигателя: датчик температуры охлаждающей жидкости также часто ослабевает, что приводит к утечке охлаждающей жидкости из-под двигателя. Если вы заметили охлаждающую жидкость перед двигателем, возможно, она исходит от датчика температуры охлаждающей жидкости двигателя.
Примечание : Процесс снятия датчика температуры охлаждающей жидкости очень последователен, независимо от типа вашего автомобиля. Однако, поскольку все автомобили уникальны, важно сверить конкретные инструкции с руководством по обслуживанию вашего автомобиля, прежде чем продолжить.
Часть 2 из 3: Снятие и замена датчика температуры охлаждающей жидкости
Сам процесс замены датчика температуры охлаждающей жидкости чрезвычайно прост. Однако сложная работа приходится на подготовку системы охлаждения — как до, так и после.
Необходимые материалы
Поддон для сбора охлаждающей жидкости
Отвертка с плоской головкой
Воронка
Джек
Подставки для домкрата
Новая охлаждающая жидкость
Плоскогубцы
Замена датчика температуры охлаждающей жидкости
Защитное оборудование, включая защитные очки и перчатки
Набор торцевых ключей
Рабочее освещение
Совет : Эту работу следует выполнять только при холодном двигателе, который не работал в течение как минимум одного часа. Поскольку вы будете находиться под автомобилем и вероятность того, что охлаждающая жидкость попадет вам в лицо, высока, может быть хорошей идеей надеть защитный экран для защиты лица. Убедитесь, что вы надели защитные очки и перчатки, чтобы защитить руки от горячей охлаждающей жидкости, если двигатель не холодный.
Шаг 1: Убедитесь, что автомобиль стоит на ровной рабочей площадке . Поскольку вам нужно поднять переднюю часть и установить переднюю часть на подставки, убедитесь, что ваш автомобиль стоит на ровной поверхности.
Не поднимайте автомобиль на проезжей части или на уклоне.
Шаг 2: Найдите датчик температуры охлаждающей жидкости . Первое, что необходимо выполнить после того, как вы собрали все свои инструменты и активы, — это найти датчик температуры охлаждающей жидкости.
На изображении выше видно, что большинство датчиков температуры охлаждающей жидкости расположены в верхней части двигателя со стороны водителя. Однако расположение этого датчика может отличаться в зависимости от конкретного двигателя. Убедитесь, что вы проконсультировались со своим производителем или приобрели руководство по обслуживанию для марки и модели вашего автомобиля для точного местоположения и инструкций.
Этап 3: Домкратим переднюю часть для обеспечения зазора . Убедитесь, что у вас достаточно места, чтобы пролезть под автомобиль.
Это можно сделать, въехав передней частью на пандусы или поддомкратив переднюю часть и установив под нее подставки для безопасности.
Шаг 4: Снимите крышку радиатора и крышку перепускного отверстия . После того, как автомобиль поднят и вы открыли капот, следующим шагом будет снятие крышки радиатора и крышки бачка охлаждающей жидкости.
Это устраняет вакуумное давление в системе охлаждения, позволяя слить жидкость из радиатора и заменить датчик температуры охлаждающей жидкости. [Вставка изображения 3: снятие пробки радиатора]
Шаг 5: Слейте воду из радиатора . Под вашим автомобилем, как правило, со стороны водителя, радиатор будет иметь две разные сливные пробки.
Одним из них является кран, который расположен с левой стороны радиатора рядом с основной сливной пробкой (на большинстве автомобилей).
Существует два способа слить воду из радиатора: либо снять краник и дать радиатору медленно стекать, либо снять сливную пробку радиатора и ожидать быстрого вытекания большого объема охлаждающей жидкости.
В зависимости от конкретного поддона или метода сбора охлаждающей жидкости примите решение о том, какой способ лучше всего подходит для вашей ситуации, и слейте охлаждающую жидкость из радиатора.
Шаг 6: Замените сливную пробку . После того, как вы слили воду из радиатора, обязательно замените сливную пробку или снова вставьте кран, прежде чем продолжить.
Это гарантирует, что вы не забудете выполнить этот шаг перед добавлением охлаждающей жидкости после замены датчика температуры охлаждающей жидкости.
Шаг 7: Отсоедините электронный жгут от датчика температуры . Пришло время найти и снять датчик температуры охлаждающей жидкости.
В первую очередь снимите электронный жгут, который соединяется с датчиком. Обычно этот датчик крепится с помощью пластикового зажима. Чтобы снять зажим, возьмите отвертку с плоской головкой и медленно подденьте зажим с внешнего края датчика температуры.
Шаг 8: Снимите датчик температуры охлаждающей жидкости . Используя головку ¼ дюйма и удлинитель, а также головку правильного размера (обычно 19мм), отсоедините датчик от блока цилиндров и полностью снимите его.
Шаг 9: Очистите отверстие, в котором расположен датчик . Обязательно очистите область вставки датчика перед повторной установкой датчика температуры.
В некоторых случаях грязь, мусор и другие частицы могут повлиять на работу датчика температуры охлаждающей жидкости, поэтому перед установкой нового датчика убедитесь, что у вас есть чистая зона.
Шаг 10: Установите новый датчик . Пальцами вручную ввинтите датчик температуры охлаждающей жидкости в соответствующее отверстие, пока датчик не окажется заподлицо с двигателем. Снимите удлинитель с храповика и вручную затяните датчик с помощью гнезда и удлинителя.
Предупреждение : Датчик необходимо устанавливать очень осторожно и не затягивать слишком туго. Вот почему мы рекомендуем затягивать датчик вручную с помощью гнезда и удлинителя, но не храповика.
Шаг 11: Подсоедините жгут проводов к датчику . После того, как датчик был успешно затянут, снова присоедините жгут проводов.
Он должен встать на место со щелчком.
Шаг 12: Убедитесь, что сливная пробка радиатора затянута .
Шаг 13: Добавьте охлаждающую жидкость в радиатор . Хотя вы могли собрать охлаждающую жидкость радиатора, когда сливали ее из радиатора, настоятельно рекомендуется добавить новую охлаждающую жидкость.
Это обеспечит правильную работу датчика температуры охлаждающей жидкости. Добавьте новую охлаждающую жидкость, смешанную с дистиллированной водой, в соответствии с рекомендациями производителя вашего автомобиля.
Предупреждение : Многие новые легковые автомобили, грузовики и внедорожники имеют системы охлаждения, требующие этапа заливки. Это уникально и специфично для каждого производителя транспортных средств, поэтому ВАЖНО, чтобы вы связались с производителем автомобилей и получили точный процесс заполнения системы охлаждающей жидкости. Невыполнение этого требования часто приводит к попаданию пузырьков воздуха в систему охлаждения и проблемам с перегревом.
Шаг 14: Добавьте охлаждающую жидкость в бачок . После того, как ваш радиатор заполнен, вам нужно добавить свежую охлаждающую жидкость в расширительный бачок охлаждающей жидкости.
Вполне вероятно, что при первом запуске автомобиля вам придется долить охлаждающую жидкость. Будьте активны, добавляя немного жидкости в бачок охлаждающей жидкости, чтобы уменьшить вероятность образования пузырьков воздуха в линиях охлаждающей жидкости.
Этап 15: Снимите ведра с охлаждающей жидкостью . Надлежащим образом утилизируйте использованную охлаждающую жидкость.
Этап 16: Опустите автомобиль с домкрата . Поставьте автомобиль задней частью на уровень земли.
Часть 3 из 3: Запустите двигатель и испытайте автомобиль
После замены датчика температуры охлаждающей жидкости в большинстве случаев перед пробной поездкой автомобиля необходимо запустить двигатель, проверить его на наличие утечек и долить жидкость в радиатор. Лучший способ завершить любое дорожное испытание — это спланировать маршрут, который позволит вашему двигателю прогреться до надлежащей рабочей температуры и откроет термостат вашего радиатора.
Шаг 1: Запустите двигатель . Дайте ему прогреться до рабочей температуры.
Шаг 2: Проверка на наличие утечек . Обязательно проверьте наличие утечек из сливной пробки радиатора, крана или датчика температуры охлаждающей жидкости.
Шаг 3: Проверьте, горит ли индикатор проверки двигателя или низкого уровня охлаждающей жидкости . Если это так, выключите двигатель и проверьте уровень охлаждающей жидкости в бачке.
Если индикатор горит, бачок охлаждающей жидкости должен быть пуст. Залейте охлаждающую жидкость и перезапустите двигатель, чтобы индикатор погас.
Шаг 4: Пробная поездка автомобиля . Управляйте автомобилем до тех пор, пока не услышите, как включается вентилятор радиатора.
Как только вы это сделаете, вернитесь домой, следя за термостатом или температурой двигателя.
Этап 5: Проверьте уровень охлаждающей жидкости . После того, как автомобиль остынет в течение как минимум одного часа, проверьте уровень охлаждающей жидкости в бачке и при необходимости долейте.
После завершения установки и тест-драйва вы должны быть готовы к работе с новым датчиком температуры охлаждающей жидкости. Однако, если вы не уверены на 100%, что сможете выполнить эту работу самостоятельно, обратитесь к одному из наших сертифицированных профессиональных механиков, чтобы заменить датчик температуры охлаждающей жидкости.
Следующий этап
Плановая проверка системы охлаждения
Самая популярная услуга, которую заказывают читатели этой статьи, — «Проверка системы охлаждения». Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ
СМОТРЕТЬ ЦЕНЫ И ПЛАН
Датчики
Переключатели
Температура
охлаждающая жидкость
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации
Отличные рейтинги авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени
Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО по пробегу, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение прямо перед бронированием.
Отличная оценка
Сводка оценок
ПОСМОТРЕТЬ ОТЗЫВЫ РЯДОМ
Теодор
17 лет опыта
1794 Обзоры
Запрос Теодора
Теодор
17 -летний опыт
Theodore
By Samuel
Volkswagwgen TOODORE
. , Вашингтон
Теодор был вовремя и очень помог, отвечая на мои вопросы. Он проделал большую работу, и я был очень доволен его усердием.
Анна
Ford Fiesta — Проверить систему охлаждения — Ботелл, Вашингтон
Пунктуальный, приятный и очень профессиональный!! Он также очень хорошо все объяснил. Я обязательно обращусь к нему снова для других услуг, необходимых для моей машины в будущем! Спасибо Теодор!!!
Jose
18 -летний опыт
433 Обзоры
Запрос Jose
Jose
18 -летний опыт
Запрос Jose
от Stephanie
FOR RAGE
Хосе был как раз вовремя и смог найти источник моей утечки. Он также провел тщательный осмотр и обнаружил пару небольших утечек; не один, так что я оценил это. Он также нашел время, чтобы объяснить все, что он нашел, и помог мне понять, что искать в будущем. Он выполнил работу очень эффективно.
Дэниел
Ford F-150 — Проверка системы охлаждения — Портленд, Орегон
Звонил Хосе и смог приехать пораньше. Он очень знающий и опытный. Ему нужны были детали, которых не было в наличии, поэтому он назначил встречу, которая подходит для обоих наших графиков, чтобы вернуться.
Derrick
12 -летний опыт работы
184 Обзоры
Запрос Derrick
Derrick
12 -летний опыт
Derrick
By Darren
Audi Q5-3.0 -FARING — FEARBING — FEARBING — FEARBING — FEARBING — FEARBIENGING — FEASTING — FEARBIENGING — FEARGING — FEARBINGINGING — FEARBIENGING — FEASTIN Калифорния
Деррик — настоящий крутой механик. Он не торопился, чтобы проверить каждую систему в моей Audi 5.0. Он покрыл все основания. Даже взял его на шоссе, просто чтобы послушать, может ли он услышать проблему и увидеть ее. Реально умный парень! Еще раз спасибо Д!!
TRAVIS
14 лет опыта
691 Обзоры
Запрос Travis
TRAVIS
14 -летний опыт
TRAVIS
BY STANLE
SATRURN ION ION.2 -2 -FEARINING SYSTER LAINING LAVERINING LAVERINING LAVINING LAVINING LAVINING LAVINING
. Миннесота
Своевременно, вежливо и эффективно. Вообще времени не терял. Тоже легкая личность. Скорее всего, он будет использовать его для такого рода обслуживания, особенно для конкретных проблем Сатурна! Справедливые цены тоже!
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Как заменить датчик уровня охлаждающей жидкости
Датчики уровня охлаждающей жидкости неисправны, если индикатор датчика уровня охлаждающей жидкости постоянно горит или двигатель перегревается, а индикатор не загорается.
Как заменить датчик изменения фаз газораспределения (VVT)
Двигатель оснащен датчиком изменения фаз газораспределения, который выходит из строя при снижении мощности двигателя или загорании индикатора Check Engine.
Как заменить переключатель сигнала поворота
Сигналы поворота важны для вашей безопасности и безопасности других участников дорожного движения. Неисправный переключатель будет ослаблен или перестанет возвращаться после завершения поворота.
Похожие вопросы
Как открыть и закрыть люк с электроприводом?
Кнопка люка с электроприводом расположена на потолочной консоли. Он находится между двумя лампами для чтения. Чтобы открыть люк, нажмите переключатель в направлении задней части автомобиля и удерживайте его. Люк будет продолжать открываться до…
Как проверить уровень охлаждающей жидкости двигателя?
Охлаждающая жидкость для двигателя выполняет именно то, что следует из названия — отводит тепло от двигателя, предотвращая его накопление и повреждение двигателя.
