схема подключения дневных ходовых огней на автомобиле, как правильно подсоединить включение через реле и без него

Применение дневных ходовых огней на автомобиле при передвижении в светлое время суток имеет множество преимуществ. Рассмотрим, что собой представляет подключение ДХО, как правильно выбрать оборудование и подсоединить его своими руками через реле с четырьмя или пятью контактами, а также посредством генератора и габаритных огней и фар ближнего света, и как при этом задействовать в схему блок управления.

Как выбрать дневные ходовые огни

Прежде чем установить и подключить ДХО на свое авто, необходимо грамотно подобрать оборудование. В первую очередь на это влияет дизайн и конструкция модели:

  1. Элементы дополнительной системы фар могут иметь как округлую, так и квадратную форму. Определяющим фактором здесь является геометрия бампера и, конечно, внешний вид профиля машины.
  2. Габариты оптики полностью определяются размерами полостей для их установки, например, в воздухозаборнике.

Чтобы правильно подключить ДХО, необходимо также учесть общую яркость – она складывается из аналогичных характеристик каждого блока и варьируется в пределах значений от 350 до 150 люменов.

Согласно списку нормативных требований, в том числе ГОСТу Р 41.48-2004, подключить дневные ходовые огни на авто можно только с соблюдением следующих параметров:

  1. Расстояние до поверхности дороги должно находиться в рамках от 0,25 до 1,5 метров.
  2. Между крайней габаритной точкой машины до фары не должно быть более 40 см.
  3. Минимальный промежуток между двумя соседними элементами ДХО (левым и правым) равняется 60 см (для авто шириной до 1,3 метра показатель снижается до 40 см).
  4. Отклонение по горизонтальной плоскости – не более 20 градусов, по вертикали – 10 градусов.

Внимание! Использование ДХО позволяет избежать множество негативных явлений, связанных с применение фар ближнего света и габариток в дневное время. Это прежде всего, увеличение срока службы ламп основной оптики, снижение энергопотребления, исключение случаев, когда водитель забывает подключить или выключить подсветку.

Подключение ДХО от генератора

Самый простой способ монтажа ДХО – это подключить его напрямую к генератору. Такая схема проста и незатратна. При такой схеме минусовой заряд подсоединяется от массы – корпуса авто, плюсовой – от генератора через кнопку включения, расположенную в салоне. При таком устройстве фонари будут работать только при включенном двигателе. Оно является самой простейшим и одновременно надежным, так как в нем не задействуются дополнительные устройства и бортовая электросеть.

Важно! Дешевые ДХО можно подключить без контролера и управляющего модуля. Однако электропитание автомобиля не отличается высоким качеством, а лэд-элементы оптики весьма чувствительны к малейшим скачкам напряжения.

Лучше устанавливать модели либо с 12-вольтовым стабилизатором (функционирующем только при заведенном моторе), либо блоком управления (работающем от АКБ). При этом последние могут разделяться на две модификации – отключаются автоматически при глушении двигателя и по мере падения напряжения ниже тринадцати вольт (что при новом аккумуляторе не всегда совпадает с моментом гашения агрегата).

Использование для подключения габаритных огней и фар ближнего света

Включение ДХО от габаритных огней и фар ближнего света требует подключить к схеме цепь питания оптики. Для этого необходимо:

  1. Провод ДХО подсоединить к плюсовому контакту АКБ.
  2. Минусовую жилу подключить к плюсу самих ходовых огней.

В результате ток будет протекать от «+» АКБ через светодиодные элементы к габаритному освещению. От них через спираль лампочки на корпус, то есть «-» для всей сети. Ввиду малого электропотребления лэд-элементы смогут светиться, в то время как спираль габаритов будет выключена.

Если включить габаритные огни, на плюсовом их контакте появятся 12 вольт со знаком «+», потенциалы на ДХО сравняются и кристаллы погаснут. Аналогичным образом можно подключить через лампы ближнего света. Принцип действия сохранится таким же.

При всех преимуществах, у такого способа есть недостатки, противоречащие ПДД:

  1. ХДО светят при работающем моторе.
  2. При наличии светодиодов в габаритной подсветке схема не будет функционировать.
  3. При мощных лэд-элементах (сопоставимых по характеристикам с лампами накала) система не включится.
  4. Потребуется установка предохранителя.

Совет! Устранить первый минус можно, если плюсовой провод светодиодов подключить к «+» зажигания.

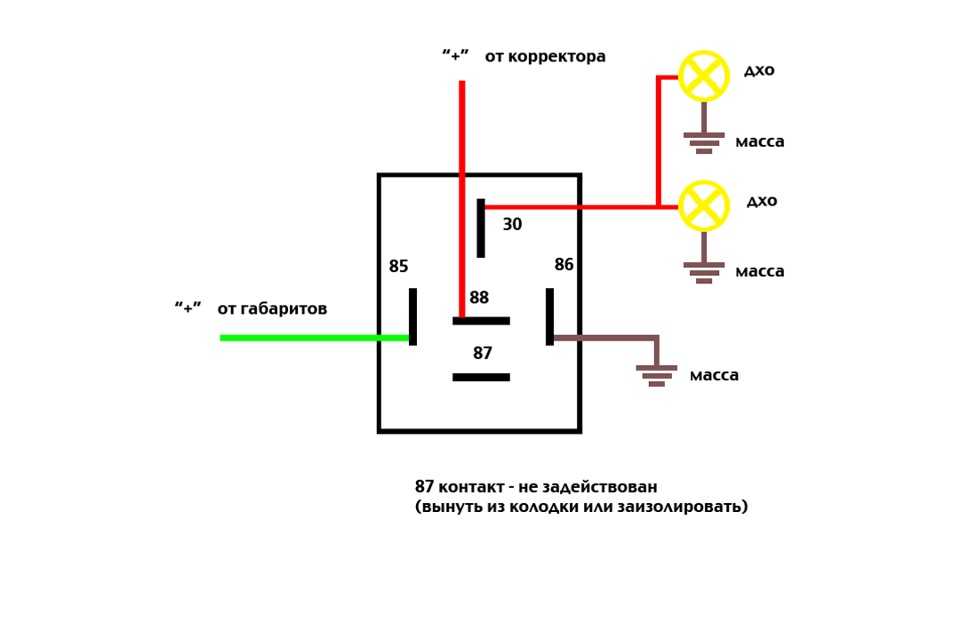

Четырехконтактное реле в схеме подключения дневных ходовых огней

Это один из двух способов, позволяющих подключить ДХО так, чтобы они начинали работать только после запуска агрегата. При этом включение и отключение будет осуществляется не кнопочным механизмом, а автоматически. Для этого между генератором и светодиодами в схему устанавливается геркон и 4-контактное реле. Порядок ее действия достаточно прост:

  1. После запуска мотора от генератора проходит сигнал на реле, что приводит к срабатыванию лэд-элементов (габариты не зажигаются, так как ток, проходящий через реле, очень мал).
  2. При включении габаритных огней, ДХО автоматически отключаются.

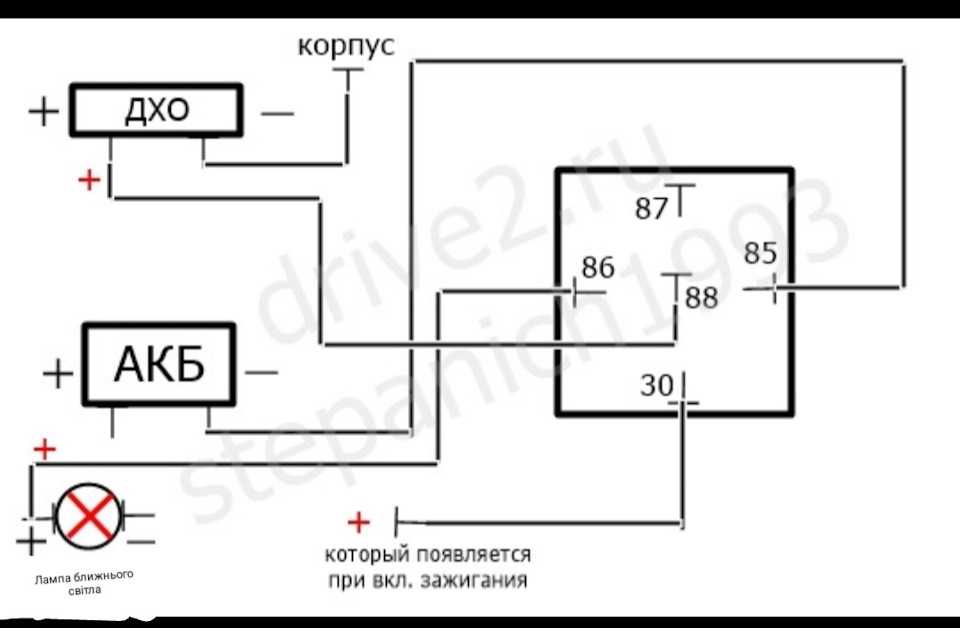

Четыре контакта самого реле необходимо подключить к следующим элементам схемы:

  1. На выводы «+» светодиодных элементов.
  2. На плюсовую жилу от габаритных огней.
  3. На один из выводов геркона.
  4. На плюс генератора или аккумулятора (как вариант, на ручной тормоз).

Недостаток схемы – ДХО нельзя будет подключить к питанию, в случае если габариты также имеют светодиодную основу.

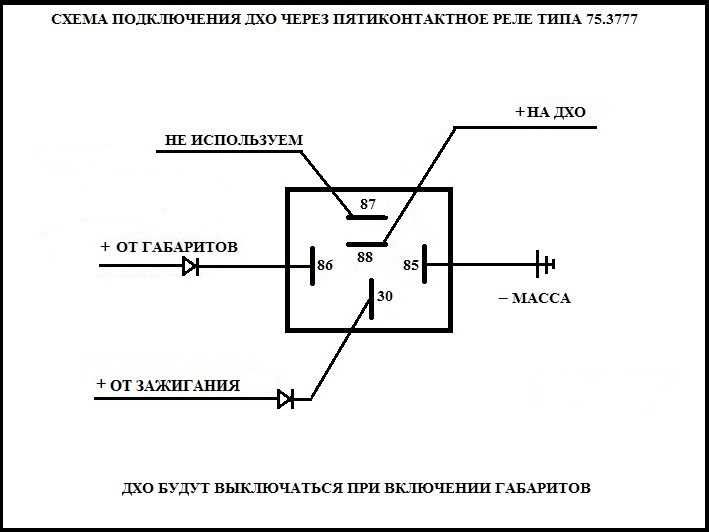

Через пятиконтактное реле

Монтаж ДХО на базе реле из 5 контактов подразумевает отсутствие вышеозвученных проблем и соответствие их ГОСТу.

Разъемы устройства нужно подключить к следующим модулям:

  1. На плюсовые проводники светодиодов.
  2. На «+» лампочки габаритов.
  3. На кузов машины.
  4. На плюс замок зажигания.
  5. Один контакт остается заизолированным.

Как только ключ в замке повернут, поступает ток 12 В на ДХО, и они начинают светить. Если включить габаритки, контакт, посылающий плюс на ходовые огни, размыкается, но при этом соединяется с минусом, включая их.

Важно! ДХО при такой схеме будут срабатывать сразу после включения зажигания. Однако несмотря на этот недостаток, способ рабочий, даже если в габаритах установлены светодиоды.

Блок управления дневными ходовыми огнями в схеме подключения

Способ, позволяющий максимально надежно подключить ДХО, это через блок управления. Они начинают работать после запуска мотора, при этом они защищены от перегрузок и их не придется часто менять от быстрого перегорания, кроме того, они идеально подходят для работы с любыми типами ламп.

Качественные приборы подобного типа должны отвечать нормам ГОСТа и характеризоваться следующими преимуществами:

  1. Встроенный блок стабилизации.
  2. Максимальная мощность нагрузки – до 36 ватт.
  3. Легкость в установке.

К этому можно добавить, что блок должен быть универсальным и подходить под любую модель авто, иметь надежную влаго- и пылезащиту.

Основные выводы

Чтобы правильно подключить ДХО на автомобиль, прежде всего необходимо правильно подобрать их компоненты в соответствии с дизайном и конструкцией модели, а также требованиями ГОСТа. При этом можно использовать несколько видом схем:

  1. От генератора.
  2. Через габаритные огни и фары ближнего света.
  3. Посредством 4-контактного реле.
  4. С помощью 5-контактного реле.
  5. С применением блока управления.

При выборе способа, как лучше подключить ДХО нужно учитывать удобство их дальнейшей эксплуатации и соответствие требованиям ПДД.
