Чистка дроссельной заслонки на калине

“Дроссельная заслонка” — народное название, агрегат правильно называется дроссельным узлом, в нём находится заслонка. Поэтому во время изучения данной статьи следите за словами повнимательнее, мы называем детали своими именами.

Примечание!
Сперва понадобится снять её с автомобиля. Приобретите в автомагазине специальную прокладку, которая вставляется между дроссельным узлом и ресиверным патрубком. В статье представлена ссылка на инструкцию по снятию дроссельного узла. Также запаситесь очистителем карбюраторов, он хорошо счищает грязь с металла. Прокладка дроссельного узла, очиститель карбюраторов и узел представлены на фотографии ниже:

На фото красной стрелкой указана прокладка, но не идите в автомагазин за такой же — все разные в зависимости от ресивера. Существует два варианта: снимаете заслонку и прокладку с ресивера и едете покупаете точно такую же, либо, надеясь на опытность продавца, называете ему модель автомобиля, а он подберёт деталь!

Краткое содержание:

Чистка дроссельной заслонки
Дополнительный видео-ролик

Местонахождение узла

У двигателей под е-газ или стандартный узел с тросиком, деталь располагается в одинаковом месте, но немного отличаются по форме — вы сразу же поймёте, открыв капот и взглянув на него. На фото ниже красной стрелкой указано местонахождение узла системы е-газ.

Когда его чистить ?
1. Со временем любая деталь у автомобиля загрязняется и её приходится чистить. В инжекторных автомобилях приходится чистить узел и четыре форсунки, они загрязняются от некачественного грязного топлива. Узел же загрязняется от грязного воздуха, проходящего сквозь него во время езды.

Примечание!
Во избежание загрязнения, рекомендуем вам чаще менять воздушный фильтр. Ознакомьтесь со статьей о замене воздухофильтра: «Замена воздухофильтра на ВАЗ»!

2. Как понять, что узел загрязнился и требует очистки? Автомобиль начинает вести себя по-другому: появляется плавание оборотов на холостом ходу (происходит из-за того, что заслонка не закрывается нормально из-за грязи на ней), машина глохнет и дёргается.

Примечание!
Данная статья касается автомобилей с тросиковым механизмом, для е-газа вам придется искать дополнительную информацию по снятию заслонки. Заслонка на системе е-газ крепится на трёх шестигранных болтах, к ней подсоединяются шланги подвода и отвода охлаждающей жидкости. Самое главное отличие — в системе нет троса. (Не рекомендуем снимать узел во время отрицательных температур окружающей среды (даже -1), работайте когда температура плюсовая)

Важный момент! Перед началом работ скиньте клемму минус с аккумуляторной батареи, обесточьте её. Если вы не знаете способ скидывания клеммы, изучите статью: «Замена аккумулятора на автомобиле».

Снятие:

1) Чистить неснятую заслонку не имеет смысла, ведь грязь, стекающая во время мытья, вольется в двигатель автомобиля сквозь щель. Загрязнение двигателя автомобиля изнутри недопустимо.

Примечание!
Рекомендуем ознакомится со статьёй : «Замена дроссельного узла на ВАЗ»!

2) У авто е-газ после снятия узла не рекомендуем трогать саму заслонку: узел скорее всего выйдет из строя , а значит придется менять на новый.

3) Положите снятый узел на чистую ровную поверхность, не допуская загрязнения, и приготовьте очиститель карбюраторов.

Примечание!
Прежде чем приступать к чистке, рекомендуется снять с дроссельного узла «датчик регулятор холостого хода». Подробнее описано в статье с инструкцией по снятию узла с автомобиля.

Чистить узел целиком и полностью очистителем карбюраторов нет необходимости, достаточно пройти те места, где проходит воздух. Очистите внутреннюю часть, там находится заслонка (см. фото ниже), положите деталь на солнышко и подождите, пока вся жидкость испариться. Ускорить процесс можно взяв мягкую тряпку, не повреждающую внутреннюю часть запчасти, и аккуратно протерев от оставшейся грязи и средства для карбюраторов!

4) Теперь переходим к очистке датчика. Чистите только рабочую поверхность — место соприкосновения датчика с узлом. Часть, выходящая наружу узла, в чистке не нуждается.

Примечание!
Во время чистки следите, чтобы жидкость не попадала внутрь. Аккуратно убирайте грязь только с наконечника (указан стрелкой). Если жидкость попадет под пружину и потечёт через уплотнительное кольцо внутрь, датчик сломается и вам придется покупать новый.

Установка:

Производится в обратном снятию порядке. Обнаружив трещины или повреждения на прокладке между узлом и ресивером, рекомендуем вам замену на новую.

Примечание!
Не заводите автомобиль сразу по окончанию установки! Это относится к системе е-газ, потому что на этих автомобилях контроллер сперва должен адаптироваться и понять местонахождение нулевого положения дроссельной заслонки узла. Установив все агрегаты на своё место, сядьте в автомобиль, включите зажигание и подождите около 30-40 секунд пока контролер адаптируется. Подробно ознакомиться с процессом адаптации заслонки предлагаем в информационном письме:

Дополнительный видео-ролик:
Подробнее ознакомиться с чисткой дроссельного узла вам поможет видео ниже.

Как почистить дроссельную заслонку в Лада Калина?

Если какой-то элемент в системе подачи топлива загрязнился, это всегда приводит к проблемам с машиной. В случае, если загрязнилась дроссельная заслонка, вы всегда сможете устранить эту проблему своими руками.

Каждый автомобилист знает, что система подачи топлива в автомобиле отыгрывает далеко не последнюю роль. К тому же данная система довольно сложно устроена, к ней можно отнести весь карбюратор и его работу, бензобак и подачу топлива из него и даже такую казалось бы маленькую деталь, как дроссельная заслонка. Однако значимость этой детали слегка приуменьшена, ведь любой механизм — это часть всей системы и без его работы машина не сможет ехать. По этой причине очень важно держать вышеуказанную деталь в исправном состоянии и при необходимости должна проводиться чистка дроссельной заслонки.

Дроссельная заслонка Лады Калина

Содержание

Что такое дроссельная заслонка
Как найти дроссельную заслонку
Демонтаж дроссельной заслонки
Чистка заслонки

Что такое дроссельная заслонка

Без сомнения многие знают, что это за деталь и место расположения дроссельной заслонки, но какую же роль она отыгрывает?

Все довольно просто, этот элемент призван ограничивать либо увеличивать входящие потоки для обогащения топлива кислородом.

Происходит это следующим образом, когда водитель давит на педаль газа, отрабатывает датчик дроссельной заслонки, она открывается и в систему попадает воздух. Далее происходит замешивание кислорода в топливо и получается топливовоздушная смесь, которая впоследствии и сгорает. Чем шире открывается заслонка, тем больший зазор открывается во входном патрубке системы впуска воздуха, т.е. от ее положения зависит многое. Но, если данный элемент и механизм его закрывания или открывания загрязнены, им необходима чистка.

Как найти дроссельную заслонку

Данный механизм расположен сразу же за системой фильтрации воздуха, такое расположение имеет место быть как в авто Лада Калина так и в других машинах. Это и логично, кислород после очистки проходит к заслонке, водитель нажимает на газ, изменяя состояние ее положения, и система работает. Приводится в работу эта деталь специальным тросом, который и подведен к педали газа.

Демонтаж дроссельной заслонки

Прежде чем приступить к чистке этого элемента системы подачи топлива вашей лады калина, необходимо получить к немо доступ, проще всего это сделать, изъяв деталь из-под капота. И так, демонтаж заслонки довольно прост, но имеет несколько нюансов, и проходить он будет в три этапа:

Демонтаж дроссельной заслонки лада калина

Сначала нужно получить доступ к объекту. Для этого необходимо снять воздушный патрубок, который проходит от воздушного фильтра до самой дроссельной заслонки. Открепить тросик газа, который крепится на датчик положения и механическому приводу.
Теперь следует осторожно отсоединить шланги, подводящие охлаждающую жидкость. Тут внимание, откреплять данные шланги следует, когда ваша калина полностью охладилась, так вы избежите ожогов и минимизируете утечку охлаждающей жидкости. Когда шланги демонтированы, необходимо немного подождать, буквально 5-7 минут, за тем убедиться что отток жидкости закончился.
Теперь, когда вы полностью освободили корпус дроссельной заслонки, сняли все трубки, убрали провода, можно демонтировать деталь. В лада калина обычно данный механизм закреплен четырьмя болтами, достаточно просто их открутить и вытащить.

Чистка заслонки

Чистка дроссельной заслонки дело довольно не сложное. Хотя способы, конечно, бывают разные, но самый простой, который подойдет для применения в домашних условиях, и применим к любому автомобиля, калина не является исключением, это использование специальных очищающих средств. Продаются эти средства на любом авто-рынке и во всех авто-магазинах, так что приобрести подобное аэрозоль не представляет труда. Еще к очистительному аэрозолю купите пару кусков ветоши, после такой чистки ваша калина останется довольна, и датчик положения будет работать без перебоев.

Чистка дроссельной заслонки лада калина

Сама чистка с использованием вышеуказанных средств, проходит также в несколько этапов:

И так, деталь снята, вы имеете полный доступ к ее поверхности, видите датчик положения заслонки и все остальное. Но прежде чем приступить непосредственно к чистке, не поленитесь снять все резиновые прокладки. Делается это потому, что очистительный аэрозоль очень едкий, так что может повредить резиновые элементы системы.

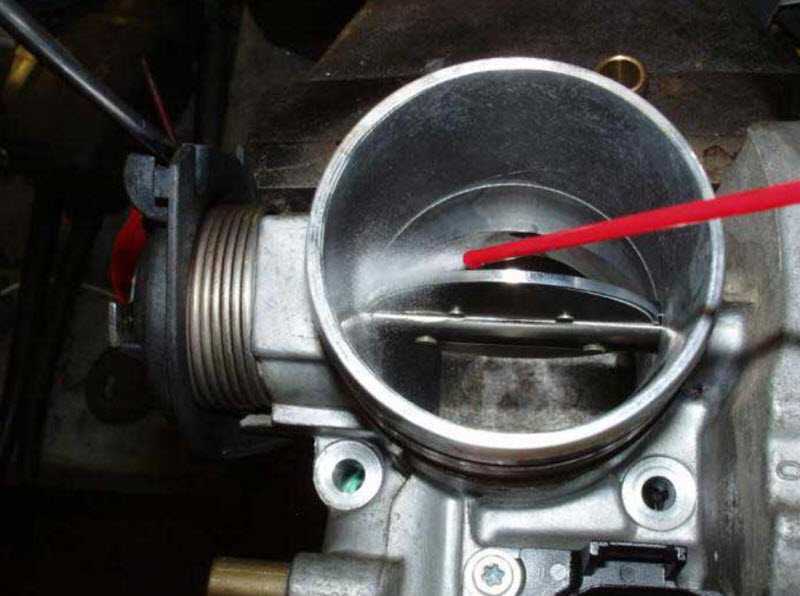

Теперь, когда мягкие детали сняты, можно преступить к нанесению средства. Для этого необходимо направлять струю спрея на саму поверхность заслонки, воздушные клапаны и внутренние стенки блока. Внешние элементы корпуса поливать спреем нет смысла, так как они не влияют на работу системы, да и датчик TPS, т.е. датчик положения заслонки можно случайно повредить.
Теперь следует подождать некоторое время, приблизительно 10-15 минут, чтобы жидкость могла въесться в грязь, и добрать до поверхности деталей. За тем следует очистить поверхность от очистительного средства и повторить данную процедуру. Однако при повторном использовании стоит применить ветошь, которую вы купили вместе с аэрозолем, она поможет добиться идеального результата.

Важный нюанс, когда чистка уже началась, забудьте об использовании жестких металлических щеток, это может повредить молибден, который нанесен на внутреннюю стенку блока. Необходимо это напыления для лучшего пропускания воздуха, но на то, как работает датчик положения заслонки, это никак не влияет. Еще щетка может снять уплотнитель по краям заслонки, это тоже не есть хорошо.

И так, как демонтировать и почистить дроссельную заслонку мы разобрались, в принципе, в этом нет ничего сложного. Достаточно просто проявить некоторую осторожность и придерживаться пунктов, которые описаны выше. В результате система подачи топлива станет работать гораздо лучше, топливо будет в должной мере обогащаться кислородом, датчик положения дроссельной заслонки перестанет заедать и машина прослужит вам еще долгое время.

плавающие обороты холостого хода Лада калина высокие холостые

Многие автомобилисты сталкивались с понятием плавающих оборотов на холостом ходу двигателя. Для Лада Калина, как показывает практика, это частая неисправность, устранить которую можно своими руками, но иногда нужно воспользоваться услугами автосервиса.

Плавающий холостой ход

Пообщавшись с владельцами автомобиля, а так же с мастерами в автосервисе, можно сделать вывод, что плавающие обороты двигателя на автомобиле — достаточно распространенное явление. Как результат . Большинство автомобилистов уверяют, что эта неисправность проявляется еще во время гарантийного обслуживания.

Это может быть связано со многими факторами.

Рассмотрим основные причины плавающих оборотов двигателя:

Неисправность топливной системы .

Неисправность элементов топливной системы
Проблемы с зажиганием .
Проблемы с замком зажигания или проводкой
Ошибки ЭБУ .
Поиск и устранение неисправностей ЭБУ
Топливо низкого качества .
Некачественный бензин напрямую влияет на работу силового агрегата

Все эти причины служат тому, что появляется такой эффект. Наиболее частая причина – проблемы с впрыском.

Методы лечения

Перед тем, как приступить к устранению проблемы, стоит отметить, что плавающие обороты — это только начало, так как несвоевременное устранение неисправности может привести к эффекту «старт-глох».

Итак, рассмотрим последовательность действий по устранению причин плавающих оборотов двигателя.

Топливная система

Как показывает практика и опыт, плавающие обороты появляются в случае неравномерной подачи топлива в камеры сгорания, либо постоянного изменения количества топливной смеси.

Очистка снятой форсунки

В первую очередь это связано с форсунками, которые могут быть загрязнены. При этом при езде этого может и не ощущаться, а вот на холостых тахометр это сразу покажет. Поэтому приходится разбирать и проверять форсунки на специальном стенде.

Сетка топливного насоса

Также неисправность может быть вызвана поломкой бензонасоса, который неравномерно подает топливо или забит. топливный фильтр. При необходимости замените фильтрующий элемент и проверьте топливный насос.

Очистка корпуса дроссельной заслонки

Изменение количества топливной смеси может быть связано с засорением дроссельной заслонки или износом воздушного фильтра. Поэтому фильтрующий элемент меняется, и .

Снятый дроссель до и после очистки

Проблемы с зажиганием

Лучше всего поменять замок зажигания в сборе, и прозвонить провода, идущие от него, на предмет работоспособности.

Ошибки ЭБУ

Часто неисправность автомобиля связана с , а также неисправностью контроллеров на плате. Конечно, еще одной причиной может быть неисправная прошивка. Многие автолюбители меняют операционную систему, но это не всегда помогает.

ECU снят с автомобиля

Как показывает практика, неисправность компьютера может стать проблемой для работоспособности многих систем. Поэтому, если предыдущими способами устранить неисправность не удалось, необходимо заменить блок управления. Конечно, может помочь установка операционной системы от Lada Kalina Sport K-Line, но не всегда проблема исчезает полностью.

Некачественное топливо

Во многих случаях некачественная заливка может стать причиной засорения топливопровода и системы впрыска, что в свою очередь дает эффект неравномерной подачи топлива. Для устранения неисправности слейте старое топливо, прочистите топливную систему и залейте новый качественный бензин.

Следует понимать, что от качества топлива зависит не только работа двигателя, но и его долговечность.

Плавают обороты на Lada Kalina с «Е-газом»

выводы

Плавающие обороты холостого хода двигателя Лада Калина могут стать причиной других, более серьезных проблем. Итак, при возникновении такого эффекта необходимо найти причину и устранить ее. Если не получается сделать это самостоятельно, необходимо обратиться в автосервис, где быстро найдут и устранят проблему. Неоднократно, из-за постоянного эффекта плавающей скорости, автовладельцам приходилось использовать электронный блок управления.

Холостой ход — это режим работы двигателя, при котором коробка передач изолирована от него. При этом дроссельная заслонка находится в закрытом положении. Этот режим предназначен для прогрева двигателя до рабочей температуры функционирования всех систем двигателя внутреннего сгорания (ДВС). Когда педаль газа отпущена, обороты двигателя поддерживаются регулятором холостого хода (IAC). Именно это устройство на «Ладе Калине» обеспечивает подачу в цилиндры минимального количества топливовоздушной смеси.

Где находится МАК и как он работает?

Датчик холостого хода Калины выполняет четыре основные функции:

Поддержание определенного числа оборотов двигателя.
Обеспечение условий пуска двигателя зимой при отрицательных температурах. Это означает, что РХХ может увеличить обороты, чтобы двигатель быстрее прогрелся. По мере достижения рабочей температуры скорость постепенно снижается.

Поддержание минимальных оборотов двигателя при отпущенной педали газа. Многие автолюбители недооценивают эту особенность до тех пор, пока не начинаются проблемы с запуском и нестабильность двигателя.
Создание топливовоздушной смеси с нужным процентным содержанием топлива и воздуха. Это обеспечивает оптимальный расход топлива и стабильную работу силовой установки.

Поскольку РХХ отвечает за подачу воздуха в цилиндры, он расположен на дроссельном узле. Регулятор практически на всех атмосферных бензиновых моторах находится рядом с датчиком положения дроссельной заслонки, и Калина не исключение.

Принцип работы РХХ

При работе двигателя без увеличения оборотов, то есть на холостом ходу, в камеры сгорания цилиндров поступает минимальное количество воздуха. Это происходит независимо от того, находится ли дроссельная заслонка в закрытом положении. Объем всасываемого воздуха контролируется и измеряется MAF (датчиком массового расхода воздуха), который отправляет данные в ECU.

На основании полученной информации блок управления подает необходимое количество топлива в цилиндры через форсунки. При этом контроллер следит за частотой вращения коленчатого вала с помощью его датчика положения (ДПКВ). По полученным данным игла РХХ открывается или закрывается, контролируя подачу воздуха мимо дроссельной заслонки, которая на данном этапе не участвует в работе мотора.

Если двигатель еще не достиг заданной температуры, контроллер с помощью РХХ увеличивает подачу воздуха, повышая частоту вращения коленчатого вала для более быстрого прогрева силового агрегата. Благодаря этому режиму автомобиль может начать движение практически сразу, без необходимости достижения рабочих температур.

Технически РХХ не датчик, это исполнительный инструмент, поэтому контроллер не может диагностировать его неисправность. Это означает, что значок «проверить двигатель» не загорится на панели приборов при поломке регулятора. По своим симптомам проблемы РХХ аналогичны неисправностям ДПДЗ (датчика положения дроссельной заслонки). Но в случае с последним значок обязательно загорится, сигнализируя о проблемах с двигателем.

Признаки неисправности РХХ

Среди признаков, которые прямо или косвенно указывают на некорректную работу датчика холостого хода, можно выделить следующие:

двигатель плохо заводится — становится невозможным запуск двигателя без нажатия на педаль газа;
при переходе на нейтральную передачу наблюдаются «провалы» оборотов и их нестабильность;
при переключении передач скорость падает или двигатель вообще глохнет;
мотор плохо прогревается при низких температурах, так как не достигаются повышенные обороты (1500 об/мин);
после включения потребителей энергии (дальний свет, отопитель, кондиционер) обороты начинают «проседать» или «плавать»;
Двигатель самопроизвольно увеличивает и уменьшает скорость.

РХХ ремонту не подлежит, устройство подлежит замене. Перед заменой регулятора холостого хода желательно промыть дроссельный узел.

Как проверить регулятор

Существует множество методов диагностики РГГ. Наиболее эффективных и простых методов проверки регулятора холостого хода Калины:

Плановое тестирование производительности IAC. Для этого необходимо снять устройство с дроссельного узла и подключить клеммную колодку, если она была отсоединена для демонтажа. После этого нужно запустить двигатель. В момент запуска игла работающего устройства должна выдвигаться. Если этого не соблюдается, регулятор сломан.
Проверка подачи необходимого напряжения на датчик. Необходимо отключить клеммную колодку от РХХ и подключить к клеммам вольтметр. После этого один человек включает зажигание, а второй измеряет сопротивление на всех клеммах колодки. При отсутствии неисправностей показание вольтметра должно быть примерно 50 Ом. Напряжение должно быть на уровне 12 В. Если оно значительно меньше, это говорит о неисправности аккумулятора или обрыве цепи на одном из участков.
Измерение сопротивления внутренней и внешней обмоток регулятора. Для этого нужно использовать мультиметр. Результаты измерений не должны быть ниже 40 Ом и выше 80 Ом. Если он выходит за пределы указанного диапазона, необходимо заменить регулятор холостого хода.

Зная признаки проблем, можно своевременно диагностировать неисправности РХХ и принять меры по их устранению. Хотя регулятор ремонту не подлежит, попытаться его почистить стоит. В некоторых случаях этого достаточно.

Очистка РХХ

Устранение неисправности регулятора холостого хода своими руками заключается в его банальной промывке от нагара. Для этого следуйте инструкции:

отсоединить фишку провода от датчика;
маленькой фигурной отверткой открутите два фиксирующих винта и извлеките датчик из монтажного гнезда;
Используйте WD-40 или очиститель карбюратора, чтобы очистить конус иглы.

Этими же средствами можно протереть контакты регулятора и весь дроссельный узел.

дроссельная заслонка

Когда водитель нажимает на педаль газа, дроссельная заслонка открывается, пропуская больше воздуха в камеры сгорания. Кислород смешивается с топливом, после чего смесь сжигается. Чем сильнее водитель давит на педаль газа, тем шире открывается заслонка и тем больше воздуха поступает. Но часто на стенках заслонки скапливается сажа, а ее неплотное закрытие вызывает нарушения в работе силовой установки.

Узел дроссельной заслонки расположен за воздушным фильтром двигателя. Такая компоновка характерна не только для Lada Kalina, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросовым приводом.

Многие автомобилисты сталкивались с понятием плавающих оборотов холостого хода двигателя. Для Лада Калина, как показывает практика, это частая неисправность, которую можно устранить своими руками, но иногда необходимо воспользоваться услугами автосервиса.
