1. Необходимо будет отпилить от блока необходимые трубы и заглушить их.
2. Так как компрессор от холодильника имеет малую мощность, потребуется подключить к нему приемник . Его можно сделать из огнетушителя, газового баллона и других емкостей, выдерживающих высокое давление.

3. Также потребуется установить обратный клапан, прессостат (прессостат), редуктор с манометрами и влагоотделитель. Только после такой настройки краскопульт будет работать исправно.

Когда компрессор готов, осталось только сделать сам пистолет. Его можно сделать из деталей из ручки и баночки с пластиковой крышкой . Чертеж устройства показан на следующем рисунке.

Краскораспылитель устроен следующим образом.

1. Шарик вынимается из пишущего узла стержня пишущей ручки.
2. Далее стержень вставляется в заранее сделанное отверстие в крышке и закрепляется клеевым пистолетом .
3. Напротив стержня на крышке от банки или пузыря закрепляется корпус ручки также с помощью клеевого пистолета. Отверстие в корпусе ручки будет служить насадкой. При необходимости его можно расширить наждачной бумагой. Пишущая часть стержня должна быть установлена ​​строго по центру отверстия сопла.

Шланг, идущий от ресивера, соединяется с корпусом рукоятки, после чего краскопульт будет готов к работе.

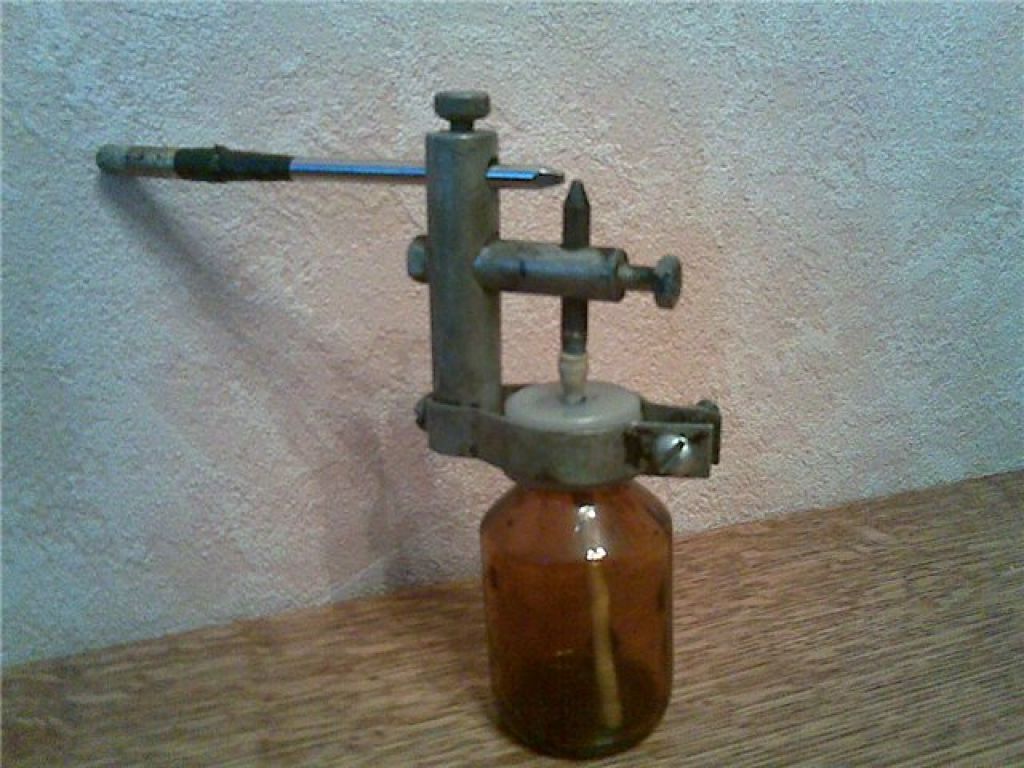

По такому же принципу можно сделать и мини краскопульт . Для его изготовления вам понадобится медицинский флакон, например, из-под зеленки, 2 пробки и 2 стержня от авторучки.

В пробках делаются отверстия, как показано на фото выше, в которые плотно вставляются стержни ручек без пишущего элемента. Трубка, по которой будет течь краска, должна быть совмещена с центром воздушной трубки.

Получившийся небольшой краскораспылитель можно использовать для небольших малярных работ.

Совет! Нет необходимости подключать его к компрессору. Просто подуйте в воздушную трубку, и краска, залитая в бутылку, начнет распыляться.

Порошковый краскопульт

Краскопульт для порошковой окраски позволяет производить качественную покраску деталей и поверхностей сложной конфигурации. В основном порошковые краскопульты используются при покраске автомобилей и различных деталей к ним.

Процесс изготовления распылителя порошковой краски довольно сложен и его трудно описать. Чтобы понять, как сделать устройство, вы можете посмотреть мастер-класс. видео.

Держатель для краскопульта своими руками

Важно! Подставка под краскораспылитель воздушного типа предполагает закрепление в ней емкости с краской. Безвоздушный краскопульт в такой держатель установить нельзя из-за отсутствия в устройстве емкости для краски.

Держатель для ружья своими руками чаще всего изготавливается из толстой проволоки или металлического прута толщиной около 6 мм.

1. Измерьте диаметр пульверизатора и сделайте несколько колец стержней. Диаметр колец должен быть немного меньше диаметра бака. Можно согнуть пруток вокруг трубы подходящего диаметра с помощью тисков и молотка.

2. Далее эти кольца необходимо приварить к прямому бруску.
3. К другому концу прямой планки можно приварить винты , которыми держатель будет вкручен в плату, как показано на следующем фото.

4. Доска с держателями крепится к стене. Необходимо сделать на стене разметку для шурупов, просверлить в ней отверстия и вставить в них пластиковых дюбелей.
5. Осталось только вкрутить держатели в дюбели через доску, и подставка для баллончиков с краской готова.


Совет! Длина доски выбирается исходя из количества краскораспылителей, которым нужны держатели.

Давай, сделай мой спрей! Технология краскораспылителя HVLP

Чтобы вы не сомневались в том, что технологии в нашем бизнесе развиваются, обратите внимание на сложную химию, из которой состоят новые продукты, совместимые с летучими органическими соединениями. Всего несколько лет назад предсказания о грядущем Национальном правлении были действительно ужасными. «Осторожно, — сказали мы, — совместимые продукты с низким содержанием растворителя будут густыми, вязкими и трудными в использовании». Как мы теперь знаем, эти прогнозы не сбылись, а продукция не только безвредна для окружающей среды, но и удобна для пользователя.

Успехи в химии красок были значительными; достижения в технологии окрасочных пистолетов не менее удивительны.

Что это были за достижения? Какие пистолеты-распылители сегодня представлены на рынке? Как вы решаете, какие из них использовать в вашем магазине?

Все хорошие вопросы. Продолжайте читать, и вы найдете ответы.

HVLP и бабушкин пылесос
Идея большого объема воздуха при низком давлении (HVLP) существует с 1940-х годов. Когда коммивояжер уговорил вашу бабушку купить его шикарный новый электрический пылесос, он также предложил в качестве опции пистолет-распылитель, который подключался к пылесосу. Включив двигатель пылесоса, чтобы он дул, а не всасывал, вы могли распылять краску с помощью дополнительного пистолета-распылителя. Однако маловероятно, что ваша бабушка была ужасно заинтересована в том, чтобы перейти от уборки пылесосом в салоне к покраске автомобиля, поэтому оборудование вряд ли было обычным.

Такое оборудование не привлекало нашего внимания до тех пор, пока Управление по контролю за качеством воздуха Южного побережья (SCAQMD) не потребовало, чтобы все, кто красит красками на основе растворителей в Южной Калифорнии, испытывающей трудности с качеством воздуха, наносили их с помощью оборудования с высоким коэффициентом передачи. Хотя порошковое покрытие имеет 100-процентную эффективность переноса, а электростатическое оборудование также может превышать обязательный 65-процентный коэффициент переноса (TE), ни один из них не поддается автопокраске; оба метода имеют проблемы с металлическими отражателями и изо всех сил пытаются обеспечить отделку «Класса А», требуемую для автомобилей. Почти в процессе ликвидации распылители HVLP стали предпочтительным методом авторемонтных работ в Южной Калифорнии.

В то время как другие штаты стремились принять закон о снижении загрязнения воздуха на 15 процентов в соответствии с Законом о чистом воздухе 1990 года, распылители HVLP распространились по всей стране. (Насколько мне известно, никто нигде не определяет, что представляет собой «большой объем». Те первые пылесосы, безусловно, производили здоровый объем воздуха. Измеряемый в кубических футах в минуту (CFM), этот пылесос мог производить 50-60 CFM. Для сравнения , воздушный компрессор с поршневым приводом производит примерно 4 кубических фута в минуту на одну лошадиную силу на электрическом двигателе.По этим подсчетам потребуется заводской компрессор мощностью 15 лошадиных сил, чтобы произвести 60 кубических футов в минуту воздуха.С другой стороны, несколько штатов, Калифорния среди определите, что представляет собой низкое давление. Обычно оно составляет 10 фунтов на квадратный дюйм (PSI) или меньше на воздушной головке. )

Несмотря на то, что они набирали популярность по всей стране, первые пистолеты-распылители HVLP оставляли желать лучшего. Например, у них были шланги для подачи воздуха размером с пылесос, и у них часто не было двухпозиционного клапана — поэтому воздух постоянно выходил из передней части этих пистолетов «стравливающего типа», что не нравилось многим малярам.

В дополнение к физическим изменениям, эти ранние ружья требовали от маляра, они часто оставляли отделку с неприемлемой апельсиновой коркой. Апельсиновая корка возникает из-за того, что капли краски остаются нетронутыми, а не сливаются друг с другом, что можно устранить с помощью некоторой комбинации лучшего распыления (более мелкие капли) и / или медленно испаряющегося растворителя (плавнее тает).

В течение этих первых нескольких лет оборудование HVLP было более громоздким и производило менее желательную отделку, чем предпочитало большинство маляров. Однако в последующие годы орудия HVLP развивались. Они начали использовать обычные магазинные воздушные шланги и стали больше походить на обычные пистолеты с сифонной подачей, к которым привыкла промышленность.

В наши дни разработка краскораспылителей вывела всю отрасль на новый уровень успеха. Если ваш магазин в последнее время не приобретал новые дорогостоящие краскораспылители HVLP для верхнего покрытия, вас ждет приятный сюрприз: улучшенное распыление, еще большая экономия материала и множество простых в использовании функций.

Существует несколько способов сборки краскораспылителя
Существует три способа изготовления традиционного пистолета для покраски кузовов, и каждый из них может включать технологию HVLP.

1. Пистолеты-распылители с сифонной или всасывающей подачей. Эти пистолеты основаны на принципе, открытом д-ром ДеВилбиссом. ДеВилбисс был оториноларингологом, отоларингологом, ищущим способы лечения болей в горле у своих пациентов. Если его пациенты просто пили жидкое лекарство, оно быстро проходило через их воспаленное горло и исчезало в желудке. Однако распылитель, разработанный ДеВилбиссом, разбивал лекарство на мелкие распыленные частицы, которые оставались в контакте с больным горлом его пациентов достаточно долго, чтобы принести пользу.

В течение 40 лет пистолет-распылитель с сифонной подачей и наконечником для жидкости диаметром 0,070 дюйма был стандартом в нашей отрасли. Но основным недостатком любого пистолета с сифонной подачей, в том числе и версии HVLP, является турбулентное облако воздуха непосредственно перед насадкой. Сифонная подача работает, потому что пистолет-распылитель пересекает два потока воздуха перед наконечником для жидкости. Непосредственно за углом, образованным пересекающимися потоками (называемым углом столкновения), образуется частичный вакуум. Дыхательное отверстие в верхней части любой чаши с сифонной подачей позволяет проникать атмосферному давлению. Атмосферное давление составляет 14,7 фунтов на квадратный дюйм, а парциальный вакуум меньше, скажем, 10 фунтов на квадратный дюйм. Жидкость в чашке устремляется вверх, чтобы заполнить вакуум, и краска распыляется из передней части пистолета. Но скрещенные потоки воздуха создают турбулентное, вихревое движение воздуха. Как только краска всасывается, чтобы заполнить вакуум, она выбрасывается в завихряющийся воздух, который сдувает краску с цели. Это облако воздуха, необходимое для всасывания краски до наконечника жидкости, является причиной того, что пистолеты с сифонной подачей не имеют очень хорошей эффективности переноса.

2. Краскораспылители с гравитационной подачей. В этих пистолетах чаша устанавливается над пистолетом, и под действием силы тяжести краска попадает в распыляющий воздушный поток. Два воздушных потока по-прежнему пересекаются перед наконечником жидкости, но угол падения меньше, и, как следствие, движущийся воздух спокойнее. Однако тщательно обработанные отверстия в воздушной головке не просто контролируют, сколько воздуха свистит вокруг пистолета. Воздушный колпачок на любом пистолете имеет три цели: создать всасывание, распылить жидкость на мелкие частицы и выпустить воздух наружу вдоль внешнего края краски, чтобы сдержать и сформировать рисунок.

Краскораспылители HVLP с гравитационной подачей стали новым стандартом в нашей отрасли. Тем не менее, я слышу, как художники возражают против двух вещей. Один просто глупый, а другой заслуживает внимания.

Взяв в руки пистолет с гравитационной подачей и чашкой вверху, глупый маляр говорит: «Я не вижу, что рисую».

Тайм-аут! Хорошие маляры не стоят за краскопультом, потому что все, что вы видите, это облако распыленной краски. Хорошие художники располагаются так, чтобы видеть, как передний край узора касается поверхности. Вот как вы узнаете, что краска вытекает и покрывает цель. Конечно, наполненный бачок с краской в ​​верхней части пистолета ощущается иначе, чем бачок в нижней части, но независимо от типа пистолета вам все равно придется стоять в стороне, чтобы увидеть, как краска попадает в цель.

Возражение, имеющее некоторые основания, состоит в том, что пистолеты с гравитационной подачей должны подвешиваться на крюке, а не ставиться на любую удобную плоскую поверхность. Это, однако, вряд ли является непреодолимым, и это небольшая цена за лучшую эффективность переноса и существенную экономию лакокрасочного материала.

3. Пистолеты-распылители с подачей под давлением используют давление воздуха, чтобы протолкнуть краску к наконечнику для жидкости. Это максимально возможная эффективность переноса, и напорные пистолеты с технологией HVLP лидируют по наибольшему количеству краски на цели и наименьшему количеству в воздухе.

Оборудование для подачи под давлением существует уже несколько десятилетий, но часто имеет 2-3-5-галлонную емкость для краски и 25-футовый шланг для жидкости, соединенный с самим пистолетом — как раз то, что нужно для покраски автобусов или самолетов. Пистолет можно было держать под любым углом, чтобы достичь любого контура. Однако при ремонте после аварии до 75 процентов типичных повреждений можно исправить менее чем одной пинтой краски, но каждый раз для очистки нагнетательного бака, шлангов и пистолета потребуются галлоны растворителя, чтобы смыть несколько унций краски.

Некоторые производители выпускают пистолеты-распылители HVLP с подачей под давлением, в которых напорный бак на одну кварту крепится непосредственно к пистолету. Хотя эта конструкция имеет очень высокую эффективность передачи, она также имеет обратный клапан. Обратные клапаны — это односторонние клапаны; они пропускают что-то в одну сторону, но не в другую. Банки емкостью 2-3-5 галлонов, используемые для покраски автобусов или трейлеров, также имеют обратные клапаны, чтобы поддерживать давление на краску, чтобы протолкнуть ее вперед, и предотвратить разбрызгивание краски обратно в воздуховод. Разница в том, что 2-3-5-галлонная кастрюля оставалась неподвижной на полу, а литровая кастрюля раскачивалась, когда маляр рисовал. В результате обратный клапан часто забивается краской и пистолет перестает исправно работать.

Тем не менее, многие малярные мастерские успешно используют пистолеты-распылители HVLP с подачей под давлением каждый день. Для этого они тщательно держат свое оружие в чистоте и рассматривают правильное обслуживание оружия как жизненно важную часть успеха.

Это не Техас. Больше не лучше
Мало того, что последние модели распылителей HVLP стали лучше распылять отделку (даже новые продукты с высоким содержанием твердых частиц), они также улучшили эффективность переноса. В наши дни нет недостатка в производителях, которые продают действительно замечательные пистолеты-распылители HVLP с гравитационной или напорной подачей. Несмотря на то, что между брендами есть много различий, есть несколько соображений, которые, я считаю, применимы ко всем маркам и моделям.

Во-первых, я предлагаю вам выбрать пистолеты-распылители с наконечниками для жидкости меньшего диаметра, чем раньше. В бизнесе, где главное рабочее время и все стремятся двигаться со скоростью света, чем больше, тем лучше. Чем больше отверстие в конце пистолета-распылителя (наконечник жидкости), тем больше материала выходит. Но чем больше материала, тем больше воздуха требуется для его эффективного распыления — и именно возникающее в результате облако турбулентного воздуха снижает эффективность переноса. Чтобы усугубить проблему, новые покрытия, совместимые с летучими органическими соединениями, содержат больше твердых частиц. Выдавливание краски с большим количеством смолы и меньшим количеством растворителя из того же старого отверстия большого диаметра для наконечника для жидкости еще больше усугубляет проблему распыления.

Я был удивлен, как и многие другие, проснувшись однажды и обнаружив, что вся индустрия говорит об отверстии на конце жидкостного наконечника в миллиметрах, а не в тысячных долях дюйма, как мы это делали на протяжении десятилетий. Когда все использовали пистолеты с сифонной подачей, большинство из них были оснащены жидкостным наконечником диаметром 0,070 дюйма и соответствующей иглой. Обычные пистолеты с подачей под давлением имели жидкостные наконечники диаметром 0,0425 или 0,055 дюйма, потому что через отверстие можно было протолкнуть больше краски, чем при частичном вакууме. Теперь, похоже, мы говорим о диаметре отверстия жидкостного наконечника в метрических эквивалентах: 0,51 дюйма равняется 1,3 мм, а 0,070 дюйма равняется 1,8 мм.

Какой бы метод вы ни использовали, выбор наконечников для жидкости меньшего размера обеспечит лучшее распыление и лучшую эффективность переноса с новыми продуктами с высоким содержанием твердых частиц. Даже если вы потратите еще несколько минут, размахивая пистолетом перед транспортным средством, общее время, необходимое для выполнения окраски перед доставкой клиенту, сократится.

Если у вас есть пистолет HVLP для верхнего покрытия текущей модели, убедитесь, что он имеет комбинацию жидкостного наконечника и иглы, которая требуется вашему производителю краски. Как вы узнаете? Спроси их. Каждая лакокрасочная компания имеет письменные рекомендации по диаметру жидкостного наконечника, чтобы гарантировать, что ее продукты работают в соответствии с их потенциалом. Тем не менее, я часто встречаю маляров, которые не могут заставить продукцию некоторых производителей красок работать так, как им нужно. Однако позже на той же неделе я встречусь с другими художниками, которые считают тот же продукт настолько замечательным, что клянутся им, а не им. Какая разница? Я не думаю, что это талант художника; маляры из одного производственного цеха довольно похожи на художников из другого. Я думаю, что именно оборудование и выбор растворителей формируют их мнение о лакокрасочном продукте.

Возьмите пистолет для пробного запуска
Какой краскопульт я рекомендую? Я предлагаю вам купить тот, который лучше всего подходит для вашего набора навыков, ваших условий распыления и ваших требований к качеству. Если вы, например, красите чугунные изделия плоской черной промышленной эмалью, вам лучше всего подойдет один из турбоагрегатов первого поколения. Если вы красите капот, верхнюю часть и крышку багажника модели 1999 года, вам понадобится современный пистолет HVLP.

На бумаге у каждого производителя оружия есть наилучшее решение вашей проблемы; так правильно сказано в литературе. Но вместо того, чтобы покупать оружие по каталогу, сначала возьмите его на пробный запуск.

Сначала спросите у своего представителя по окраске, какой размер наконечника и иглы лучше всего подходит для покрытий его компании с высоким сухим остатком. Затем обратитесь к своему оптовику с размерами и попросите его порекомендовать марку оружия для пробы. Точно так же, как лакокрасочные материалы, любимые одними и ненавидимые другими, поверьте мне, когда я говорю, что видел буквально все марки пистолетов HVLP, которые хорошо справлялись с определенными обстоятельствами. Бренд, который ваш оптовик поддерживает запчастями и обслуживанием, будет отличным началом.

Если у вас есть пистолет для проверки, вам нужно его отрегулировать, чего большинство маляров не делает. В нашу защиту скажу, что большинство из нас — мужчины, и поэтому мы просто открываем каждую регулировку настежь и пускаемся в ход. Это не обязательно умно, но это то, что мы делаем.

Я рекомендую вам сначала открыть пистолет на 75 процентов. Удерживая пистолет одной рукой, полностью завинтите ручку регулировки формы (обычно верхнюю). Теперь откройте ее, считая количество оборотов до упора. Поверните его назад в 25 процентах оборотов; это устанавливает размер шаблона на 75 процентов от его максимума.

Затем закрутите регулятор подачи жидкости (обычно это нижняя ручка) до тех пор, пока игла не перестанет двигаться при нажатии на спусковой крючок. Теперь считайте обороты, пока спусковой крючок не упрется в рукоятку пистолета. (Продолжение поворота ручки хода иглы в этот момент бесполезно, потому что пистолет уже широко открыт, когда спусковой крючок ударяет по рукоятке. ) Теперь поверните ручку регулировки назад на 25 процентов расстояния, чтобы поток жидкости также установлен на 75 процентов открытия.

Чтобы проверить равномерность распыления, попробуйте следующее: Поверните рожки воздушной головки, которые обращены на восток и запад, если смотреть на пистолет, на север и юг. Это позволит снимать рисунок горизонтально относительно земли, а не вертикальный узор, используемый для рисования. Сделайте тестовый образец на белой бумаге для маскировки при среднем давлении воздуха. Когда узор ориентирован поперек маскировочной бумаги, гораздо легче увидеть, является ли форма узора однородной. (Простое нанесение рисунка на край замаскированного автомобиля прямо перед началом мало что вам скажет.) Если рисунок неровный, попробуйте заменить северный воздушный гудок на южный (переверните воздушный колпак). Если искажение рисунка перемещается вместе с вашим изменением, проблема заключается в воздушной крышке. Если проблема остается на том же месте, вероятно, поврежден наконечник для жидкости. Основная причина повреждения наконечников для жидкости? Просто сбросьте пистолет с покрасочного стола на пол. Они не очень хорошо прыгают.

Когда пистолет открыт на 75 процентов и проверена схема распыления, теперь вы можете следовать этому совету по регулировке от экспертов по эффективности переноса из Центра сокращения отходов штата Айова: отрегулируйте распыление, затем расход жидкости и, наконец, давление воздуха. Во-первых, уменьшите или увеличьте шаблон, чтобы он соответствовал вашему целевому объекту. Не бойтесь часто менять размер узора во время рисования, чтобы максимизировать эффективность переноса.

После того, как рисунок будет подходящего размера, увеличьте или уменьшите ход иглы подачи жидкости, чтобы отрегулировать расход краски. Общий совет для успешного использования любого пистолета-распылителя HVLP — значительно снизить скорость подачи растворителя. Более медленные растворители дольше остаются в пленке краски и позволяют каплям краски плавно перетекать друг в друга. Другое общее правило при использовании красок с высоким содержанием твердых частиц заключается в уменьшении хода иглы, что ограничивает количество краски, которая может пройти через отверстие. Точно так же, как меньшие наконечники для жидкости приводят к лучшему распылению, перекрытие потока краски также облегчает распыление.

После настройки размера распыла и потока жидкости просто регулируйте давление воздуха, пока капли не перестанут разбрызгиваться и не начнут течь. Это еще один случай, когда чем меньше, тем лучше — держите давление воздуха на минимальном уровне, необходимом для распыления краски. Большее давление воздуха приводит к большему избыточному распылению и меньшей эффективности переноса.

Испытайте тестовое ружье как минимум на двух работах, прежде чем покупать его, потому что первое использование любого ружья не даст вам лучших результатов. Приложите все усилия, чтобы пистолет-распылитель находился параллельно окрашиваемой поверхности. Взведение запястья или взведение пистолета по дуге может утроить избыточное распыление в воздухе. Будьте как можно более похожи на машину, когда держите пистолет, но помните, что именно художник внутри вас делает вашу работу с краской красивой.

К концу второго или третьего задания вы поймете, нравится ли вам происходящее. Если пистолет кажется слишком медленным, отделка слишком грубая или рисунок слишком мелкий, смените пистолет и повторите попытку.

Рисование — это очень личное дело, и до сих пор нет единственно правильного способа сделать это. Если оружие кажется громоздким и неправильным, продолжайте искать. Если, однако, вы переходите от обычного сифонного питания непосредственно к последней модели HVLP (где вы вообще были?), ко всем орудиям потребуется некоторое время, чтобы привыкнуть. Положительным моментом является то, что вы сэкономите материал и получите более чистые результаты.

Готовься, целься, рисуй!
Мы прошли долгий путь с тех пор, как пистолеты-распылители были дополнительным оборудованием для бабушкиного пылесоса. Представьте себе бабушку, красящую машину дедушки с краскопультом в руке и пылесосом рядом!) К счастью для нас, сегодняшние краскопульты HVLP гораздо более совершенны, чем их предшественники.

В вашем магазине еще нет пистолета-распылителя HVLP последней модели? Чего же ты ждешь?

Честно говоря, никогда не было лучшего времени для покупки краскопульта HVLP, чем сейчас. Ваши покрасочные работы будут чище, среда распыления будет более здоровой, а деньги, которые вы сэкономите на материале, очень быстро окупят ваши инвестиции.

Писатель Марк Кларк, владелец компании Professional PBE Systems в Ватерлоо, штат Айова, является известным оратором и консультантом в отрасли. Он был пишущим редактором BodyShop Business с 1988 года.
