Признаки того, что пора менять ГРМ

Сегодняшние реалии подсказывают нам о том, что к автомобилю необходимо относиться максимально бережно, дабы не сталкиваться с дорогостоящим ремонтом. Сегодня специалисты компании «Авангард Авто» подробно разберут признаки изношенного ГРМ, который пора менять.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50–100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень обычно тщательно закрыт всевозможными кожухами.

Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст – в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях – никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

Сильно изношенный или плохо натянутый ремень ГРМ может перескочить на один или несколько зубцов. Это приведёт к нарушению работы зажигания – топливовздушная смесь будет воспламенять раньше или позже положенного. Главные симптомы такой неисправности – неуверенный пуск мотора, провалы в тяге и сильные вибрации двигателя. Автомобиль может длительное время работать в неоптимальных режимах. Это, в свою очередь, приведёт не только к дискомфорту, но и к другим поломкам.

3. Дым из выхлопной трубы

Одна из таких поломок – оплавление и разрушение каталитического нейтрализатора. Происходит данная неприятность из-за неполного сгорания смеси в моторе. Часть топлива из-за сбитого зажигания попадает в систему выпуска, что приводит к превышению допустимой температуры и спеканию сот. Выявить поломку можно, понаблюдав за выхлопом: при работе мотора он хлопает, в некоторых режимах из трубы идёт чёрный дым – верный признак переобогащения смеси и неполного её сгорания. Ремень ГРМ – одна из возможных причин неисправности.

4. Тикающий звук от мотора

При сильном износе или старении ремень привода ГРМ может начать разлохмачиваться и трескаться. В работе двигателя неисправность проявляется всевозможными тикающими, шаркающими или щёлкающими звуками, исходящими из-под кожухов системы. Все они имеют некую периодичность, зависящую от оборотов двигателя: чем она выше, тем чаще звуки. Эта неисправность вовсе не обязательно связана именно с ремнём. Звуки могут исходить от подклинивающего подшипника натяжного ролика или от водяной помпы. В любом случае тянуть с ремонтом не стоит. Локализовать и устранить проблему можно, сняв крышку привода ГРМ.

5. Течи из-под кожухов привода ГРМ

Ещё одним симптомом неприятностей с ремнём ГРМ являются масляные потёки или утечки охлаждающей жидкости в районе привода. Масло может попадать на ремень из-под изношенного сальника коленчатого вала двигателя, а антифриз – из негерметичных стыков или из-под шкива помпы. В обоих случаях происходит повышенный износ ремня и сильно возрастает риск его перескакивания на шкивах. Без разборки и замены комплекта ГРМ здесь не обойтись.

6. Трещины и потёртости на ремне

В случае если у вас имеется доступ к ремню ГРМ и вы можете его рассмотреть, поставьте автомобиль на передачу и руками медленно прокрутите коленчатый вал, вывесив одно из колёс и вывернув свечи, одновременно внимательно рассматривая ремень. При наличии малейших признаков износа или растрескивания эта деталь подлежит немедленной замене, даже если она ещё не отработала отведённый регламентом срок. Не забывайте, что в российских автомагазинах до половины запасных частей представлены контрафактом и подделками, а значит, дополнительный контроль за состоянием этой детали не помешает. Определить степень износа ремня ГРМ по внешнему виду сложно. Даже визуально практически новые ремни могут рваться при попытке их перекрутить.

7. Двигатель не заводится, стартер крутится вхолостую

Ну а финальным аккордом станет ситуация, когда менять ремень уже слишком поздно.

Если вы вовремя не заметили надвигающуюся беду и ремень порвался, выявить проблему будет несложно. При прокручивании стартер работает очень бодро, лучше обычного, но вхолостую – подхвата и воспламенения смеси в цилиндрах не происходит. Это признак отсутствия компрессии, которая вызвана загибом клапанов после встречи с поршнями. Теперь у вас всего два пути – отправить мотор на свалку целиком и сменить его на новый или попытаться реанимировать «стуканутый» движок в автосервисе. В обоих случаях денег потребуется вагон и маленькая тележка.

В прочем, если вы не мастер-механик, то проверить свой ремень ГРМ можно доверить и в сертифицированный автосервис.

54. Неисправности грм двигателя, их причины и признаки.

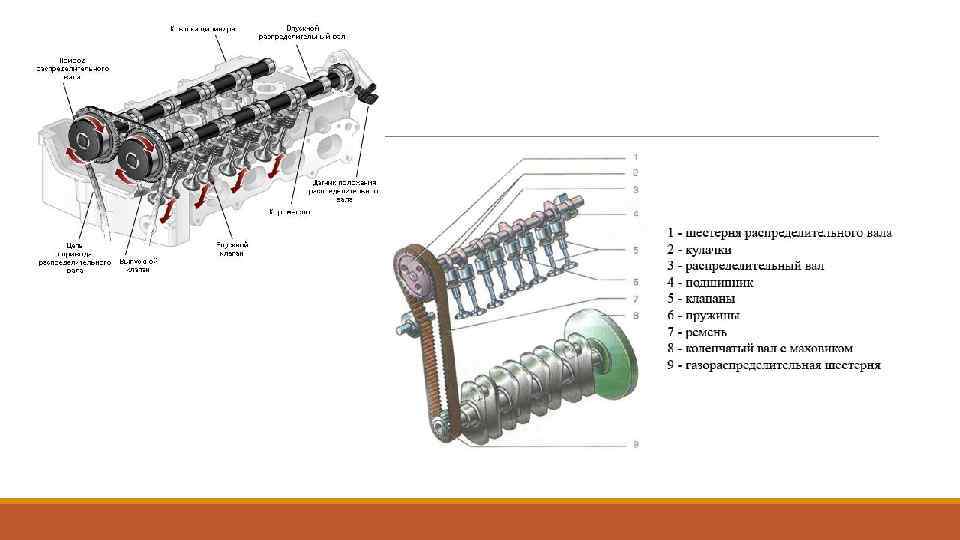

Механизм газораспределения двигателя должен обеспечивать своевременный впуск в цилиндры свежего заряда воздуха или горячей смеси и выпуск из цилиндров отработавших газов. При возникновении неисправностей в механизме газораспределения нарушается нормальная работа двигателя, уменьшается его мощность, ухудшается экономичность.

Внешними признаками неисправности газораспределительного механизма двигателя являются: уменьшении компрессии, хлопки во впускном и выпускном трубопроводах, падение мощности двигателя и металлические стуки. Уменьшение компрессии, хлопки во впускном и выпускном трубопроводах, а также падение мощности двигателя возможно вследствие плохого прилегания клапанов к седлам. Плохое прилегание клапана к седлу возможно вследствие отложения нагара на клапанах и седлах, образования раковин на рабочих поверхностях, коробления головок клапанов, поломки клапанных пружин, заедание стержня клапана в направляющей втулке, а также отсутствие зазора между стержнем клапана и коромыслом. Падение мощности двигателя и резкие металлические стуки возможны вследсвии неполного открытия клапанов

. Эта неисправность возникает вследсвии большого теплового зазора между стержнем клапана и коромыслом. К неисправностям газораспределительного механизма также относятся износ шестерен, газораспределительного и коленчатого валов, направляющих втулок клапанов и толкателей втулок и осей коромысла, а также увеличенное осевое смещение распределительного вала. Возможно также нарушение работы механизма поворота выпускного клапана в результате заедания шариков и пружин механизма поворота. Для устранения неисправностей необходимо удалить нагар при помощи шабера; клапаны и седла, имеющие незначительные повреждения, притереть; заменить сломанную пружину, а нарушенный зазор восстановить регулировкой. Изношенные втулки осей коромысла и опорные втулки распределительного вала заменяют.

55. Неисправности системы охлаждения двигателя, их причины и признаки.

Внешними признаками неисправности системы охлаждения являются перегрев или переохлаждение двигателя. Перегрев двигателя возможен в результате появления следующих неисправностей: недостаточное количество охлаждающей жидкости, пробуксовка или обрыв ремня вентилятора и водяного насоса, невключение электромагнитной фрикционной муфты включения вентилятора, заедание термостата и жалюзи радиатора в закрытом положении, отложение большого количества накипи.

Переохлаждение двигателя может быть при заедании термостата и жалюзи в открытом положении, а также при отсутствии утеплительных чехлов в зимнее время. Недостаточное количество охлаждающей жидкости возможно в случае ее утечки или выкипания. Вытекание жидкости происходит через неплотности в соединениях шлангов и сливных кранов, трещин в радиаторе и рубашке охлаждения, при
повреждении сальника водяного насоса или повреждении прокладки головки цилиндров. Неплотности в соединениях шлангов устраняют подтяжкой хомутиков (если резьба натяжного болта хомутика использована полностью, то под снятый хомутик подкладывают тонкую металлическую полоску), а краники, пропускающие жидкость, следует притереть. Для этого их снимают с двигателя, разбирают, на рабочую поверхность наносят притирочную пасту (такую же, как и для притирки клапанов газораспределительного механизма) и возвратно вращательными движениями притирают до появления матовой полоски на всей рабочей поверхности краника.

Трещины в радиаторе устраняют пайкой. Признаком повреждения сальника водяного насоса является течь охлаждающей жидкости через контрольное отверстие в корпусе насоса. При появлении этой неисправности необходимо слить охлаждающую жидкость, ослабить ремень вентилятора и снять его, ослабить хомутики, отсоединить резиновый шланг и осторожно снять водяной насос с тем, чтобы не повредить прокладки. Отвернув болт крепления крыльчатки, снять ее. В сальнике может быть повреждена либо резиновая манжета, либо самоподвижная шайба; поврежденные детали заменить, насос собрать и установить. В случае повреждения прокладки головки цилиндров ее следует заменить. Пробуксовка ремня вентилятора возможно из-за замасливания его или приводных шкивов, а также в результате слабого его натяжения. Замасленный ремень и шкивы следует протереть сухой тряпкой, а натяжение ремня отрегулировать. Невключение электрофрикционной магнитной муфты возможно в результате повреждения теплового реле, скользящего контакта или обмотки электромагнита.

Заедание термостата в закрытом положении прекращает циркуляцию жидкости через радиатор. В этом случае двигатель перегревается, а радиатор остается холодным. При заедании термостата в открытом положении происходит переохлаждение двигателя. В обоих случаях термостат следует проверить, предварительно выпустив жидкость из системы охлаждения и осторожно сняв патрубок. Для проверки термостат опускают в сосуд с водой. Нагревая воду, следят за клапаном термостата и термометром. Клапан должен начать открываться при температуре 70°C и полностью открывается при температуре 83-90°C. При осмотре термостата необходимо обратить внимание на отсутствии накипи и чистоту отверстия в клапане, предназначенного для пропуска воды. Заедание жалюзи возможно вследствие недостаточной или несвоевременной смазки его привода. Трос вместе с оболочкой необходимо снять, промыть в керосине и, смазав, поставить на место.

56. Неисправности системы смазки двигателя, их причины и признаки. Уровень масла в картере двигателя ниже нормы. При пониженном давлении масла в системе смазки на холостом ходу при прогретом двигателе необходимо в первую очередь проверить уровень масла в поддоне картера. Проверяют при помощи щупа не раньше чем через 5—7 мин после остановки двигателя. Для проверки надо вынуть щуп, протереть его ветошью и снова вставить в гнездо до отказа. Затем вновь вынуть щуп и по следу масла на нем определить уровень масла в поддоне. Наличие следа масла между верхней и нижней метками щупа свидетельствует о нормальном его уровне. Если проверкой будет выявлено, что уровень масла ниже нормы, долить масло в картер двигателя до требуемого уровня, предварительно выявив и устранив возможную негерметичность соединений в системе смазки двигателя. Внешним осмотром двигателя можно убедиться, нет ли течи масла из-под прокладок: крышки привода распределительного вала, крышки клапанного механизма, блока цилиндров, фильтра очистки масла, а также из пробки заливной горловины, через штуцер датчика указателя давления масла, из-под крышки маслоотделителя и через уплотнитель маслоизмерительного щупа. Обнаруженные даже небольшие течи масла свидетельствуют о нарушении герметичности системы смазки из-за поврежденных прокладок или сальников либо ненадежных креплений, что недопустимо. Понижена вязкость масла. При нормальной вязкости моторного масла обеспечивается необходимое (согласно заводской инструкции) давление в системе смазки двигателя. Каждому типу двигателя в зависимости от температуры окружающего воздуха завод рекомендует сорт применяемого масла, которое обладает определенной вязкостью и необходимыми смазывающими свойствами. Вязкость масла рекомендуется определять вискозиметром путем сравнивания вязкости проверяемого масла с эталонными. Убедиться в том, что масло разжижено, можно и без прибора, на ощупь, растирая его между пальцами. Но этот способ требует определенного опыта. Наличие твердых крупинок и ощущение тепла свидетельствует о некачественном масле, которое требует замены. Охлаждающую жидкость (воду) в масле можно обнаружить, если слить 200 см масла из поддона картера двигателя и дать ему отстояться в течение 1 ч. Прозрачный слой на дне сосуда укажет на наличие охлаждающей жидкости в масле. В этом случае уровень масла в картере двигателя повышается. В процессе эксплуатации автомобиля происходит частичное разжижение масла той частью бензина, который не сгорает при работе двигателя на переобо-гащениой смеси, или иногда из-за попадания охлаждающей жидкости в масло при повреждении прокладки головки блока цилиндров. Качество масла снижается, уменьшается его вязкость, когда масло долго не сменяется. Давление масла в системе смазки резко уменьшается, так как масло с малой вязкостью легко проникает в зазоры между сопряженными трущимися деталями. Чтобы поднять давление масла, необходимо его заменить. Чтобы обеспечить продолжительный срок службы моторного масла с требуемой вязкостью и необходимым качеством, рекомендуется регулярно следить за исправностью системы вентиляции картера и своевременно производить ее очистку и промывку деталей. Помните, что исправная система вентиляции картера не только не допускает выход картерных газов в атмосферу, но отделяет масло от картерных газов при работе двигателя, не допуская его попадания в камеру сгорания с горючей смесью. Неправильные показания приборов контроля давления масла. В том случае, когда уровень масла и его качество не вызывают сомнений, а давление в системе смазки двигателя по-прежнему ниже нормы, следует убедиться, правильно ли работают приборы контроля давления масла: датчик, указатель или контрольная лампа давления масла. При необходимости и наличии возможности для полной уверенности в правильной работе измерительных приборов контроля давления масла можно воспользоваться новыми, заведомо исправными приборами, подключив их к системе смазки и сличив их показания с показаниями проверяемых. При необходимости заменить неисправные приборы. Неисправен масляный насос. Исправный масляный насос создает в системе смазки двигателя необходимое давление на всех режимах его работы. Если после выполнения вышеуказанных операций не удалось выявить причину пониженного давления масла в системе смазки двигателя, то можно предположить, что виновником этого является масляный насос или чрезмерно загрязненный сетчатый фильтр маслоприемника. Нужно снять масляный насос с двигателя, разобрать его, промыть и очистить маслоприемник, редукционный клапан от посторонних частиц и возможных загрязнений или отложений, при необходимости заменить поломанную пружину редукционного клапана или клапан. При обнаружении чрезмерного износа шестерен масляного насоса или его корпуса заменить масляный насос. Износ деталей двигателя. Если после устранения неисправности масляного насоса не будет достигнуто положительных результатов, давление масла в системе смазки по-прежнему остается пониженным, то можно предположить, что причинами этого являются: чрезмерный зазор между вкладышами, шатунными и коренными шейками коленчатого вала, между шейками и корпусом подшипников распределительного вала, износ или повреждение резиновых уплотнителей сальников стержней клапанов, износ или закоксовывание поршневых колец или их поломка, повышенный износ юбок поршней и канавок под поршневые кольца, износ цилиндров двигателя, увеличенный износ стержней клапанов и направляющих втулок для них, а также закоксовывание прорезей маслосъемных колец или заполнение их масляными отложениями. При значительном износе деталей двигателя происходит резкое увеличение зазоров между трущимися поверхностями, смывание смазки с зеркала цилиндров горючей смесью, а также выгорание смазки внутри цилиндра двигателя. В этом случае расход масла значительно увеличивается, а давление резко падает. Чтобы обеспечить нормальное давление масла в системе смазки, нужно отправить двигатель в мастерскую для ремонта или замены неисправных деталей кривошипно-шатунного механизма и механизма газораспределения высококвалифицированными специалистами. Повышенное давление масла. При повышенном давлении масла в прогретом двигателе рекомендуется проверить вязкость масла и его качество и при повышенной вязкости или значительном загрязнении заменить его. Чаще всего высокая вязкость масла будет в том случае, когда летнее масло используют зимой при низких температурах воздуха. Чтобы избежать этого, необходимо применять сорта масел, рекомендованные заводом, соответственно сезону. Следует также своевременно производить замену масла в двигателе. Обычно первая замена масла производится через 5 тыс. км пробега, а затем через каждые 10 тыс. км. При эксплуатации автомобиля в жарких районах и на пыльных дорогах масло загрязняется быстрее и замену его рекомендуется производить чаще. При замене загрязненного масла следует также заменять и масляный фильтр, а также промывать систему смазки промывочной смесью или жидким маслом.

57. Неисправности системы питания карбюраторных двигателей, их причины и признаки. Отсутствие подачи топлива, образование чрезмерно обедненной или богатой горючей смеси — основные неисправности системы питания карбюраторного двигателя. Признаки неисправностей системы питания следующие: невозможность пуска или затрудненный пуск двигателя, его неустойчивая работа, падение мощности, перегрев, повышенный расход топлива. Отсутствие подачи возможно при засорении фильтра приемной трубки топливного бака, фильтра тонкой очистки топлива, фильтра-отстойника, топливопроводов и при неисправностях топливного насоса или карбюратора. В топливном насосе возможно заедание клапанов или повреждение диафрагмы, в карбюраторе — заедание поплавка или клапана подачи топлива в закрытом положении. Обедненная горючая смесь образуется либо при уменьшении подачи топлива, либо при увеличении количества поступающего воздуха. Подача топлива может уменьшиться по указанным выше причинам, а также из-за низкого уровня топлива в поплавковой камере, засорения жиклеров, сетчатого фильтра карбюратора, износа рычага привода топливного насоса, уменьшения упругости пружины диафрагмы. Поступление воздуха может увеличиться при неполном закрывании воздушной заслонки, а также из-за его подсоса в местах соединения составных частей карбюратора с впускным трубопроводом и впускного трубопровода с головками цилиндров. При обеднении горючая смесь сгорает с меньшей скоростью и догорает в цилиндре, когда уже открыт впускной клапан. В результате двигатель перегревается, а пламя распространяется во впускной трубопровод и смесительную камеру карбюратора, что вызывает резкие хлопки. Мощность двигателя при этом падает, а расход топлива увеличивается. Причинами образования богатой горючей смеси могут быть:

неполное открывание воздушной заслонки;
повышенный уровень топлива в поплавковой камере;
заедание поплавка или клапана подачи топлива в открытом положении;
увеличение отверстий жиклеров;
засорение воздушного жиклера;
нарушение герметичности поплавка;
нарушение герметичности клапанов подачи топлива, клапанов экономайзера.

Богатая горючая смесь имеет пониженную скорость горения и не полностью сгорает в цилиндре из-за недостатка кислорода. В результате двигатель перегревается, а смесь догорает в глушителе, что вызывает в нем резкие хлопки и появление черного дыма. Продолжительная работа двигателя на богатой смеси вызывает перерасход топлива и большое отложение нагара на стенках камеры сгорания и электродах свечей зажигания. Мощность двигателя при этом падает, а его изнашивание усиливается. Неустойчивая работа двигателя помимо указанных причин может быть вызвана следующими обстоятельствами. Если двигатель неустойчиво работает только на холостом ходу, это может быть следствием нарушения регулировки частоты вращения коленчатого вала двигателя. Если двигатель перестает работать при резком открытии дроссельной заслонки, это указывает на возможные неисправности ускорительного насоса: заедание поршня, неисправность привода, негерметичность обратного клапана, засорение распылителя, заедание нагнетательного клапана. Причинами падения мощности двигателя помимо указанных могут быть неполное открытие дроссельной заслонки при нажатии педали до упора и засорение воздушного фильтра. Причиной повышенного расхода топлива может быть его течь через неплотности в соединениях топливопровода или поврежденную диафрагму топливного насоса.

Как определить, что ремень ГРМ вашего автомобиля вышел из строя или порвался

Ремень ГРМ необходим для правильной работы вашего двигателя. Ваш ремень ГРМ действует как связующее звено между двумя наиболее важными частями двигателя вашего автомобиля, обеспечивая надлежащий поток воздуха в нужное время в вашем двигателе.

Из-за важности ремня ГРМ и огромной силы, с которой работает ремень ГРМ, крайне важно регулярно заменять ремень ГРМ в соответствии с рекомендациями руководства пользователя вашего автомобиля.

Даже если следовать рекомендациям производителя вашего автомобиля, важно знать, на какие признаки следует обратить внимание при выходе из строя или поломке ремня ГРМ, чтобы заменить ремень до того, как вашему автомобилю будет причинен какой-либо необратимый ущерб.
