🚘 Замена генератора ВАЗ 2106 на генератор ВАЗ 2108

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.

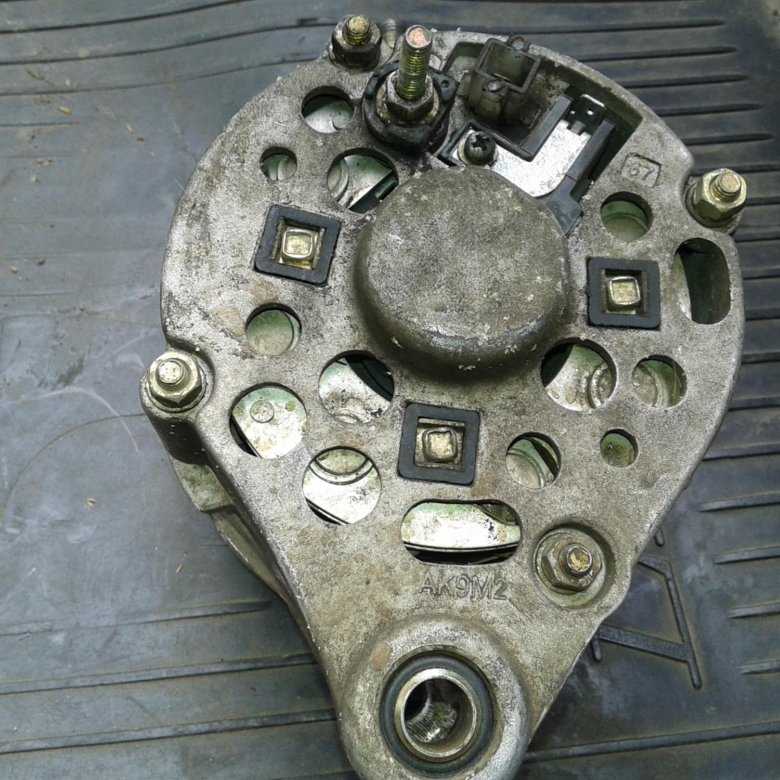

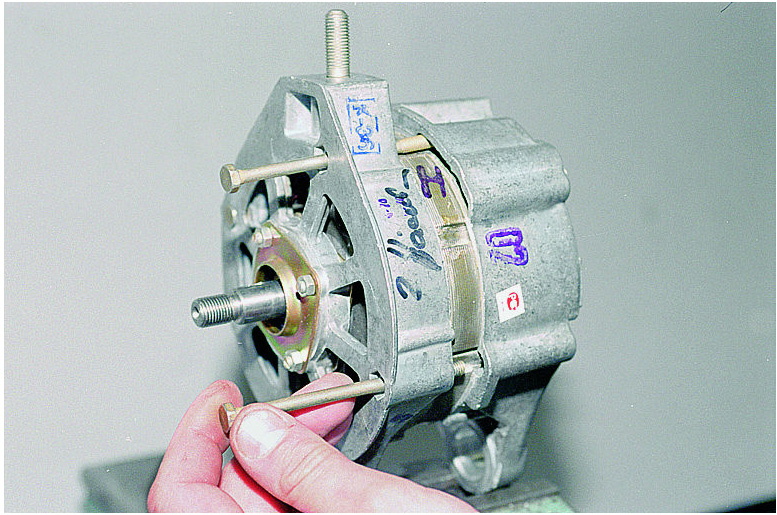

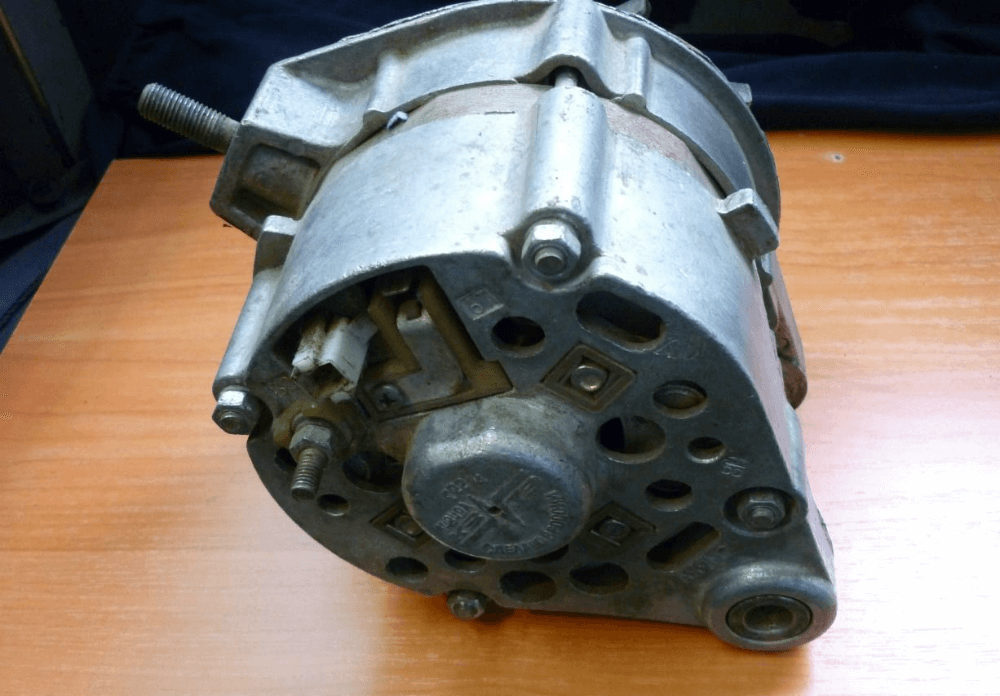

Вид генератора

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккума.
Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику. Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно…))

В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора.

Ну что, начнем:
Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как:
а) Они более дешевы.
б) Они более распространены, поэтому у Вас не появится заморочек с их подменой, розыском комплектующих для их починки и поисками их самих.
в) Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.

С чертами ВАЗовских генераторов, Вы сможете ознакомиться из приведенных дальше диаграмм:
42А:

Характеристики 42-х амперного генератора ВАЗ

47А

Характеристики 47-ми амперного генератора ВАЗ

55А

Характеристики 55-ти амперного генератора ВАЗ

80А

Характеристики 80-ти амперного генератора ВАЗ

В теории видно, что даже, более мощный 47А-ный генератор Г222 от рода ВАЗ-2105 уже существенно лучше штатного. Хотя, на практике,честно говоря, особого различия между ними не чувствуется. По креплению и включению, он вполне подходит 42А- му Г-221.
55А- го генератора будет более чем достаточно человеку, который использует в основном штатное электрооборудование автомобиля. Это не 80А- ный генератор, потому, если вы предпочитаете применять немало доп оснащения, я-бы никак не рекомендовал Вам его для установки и направить интерес на более новые модели. Хотя, если у Вас он используется, сугубо «Магнитофон плюс противотуманки», его полностью достаточно. По креплению 55А генератор от ВАЗ-2108 ничем не различается от штатного г-221, так что тут заморочек у Вас появиться никак не должно- снимаете старенький 42-ой и ставите свежий, главное не забудьте перед этим делом сбросить клемму с аккума и натянуть ремень после установки.

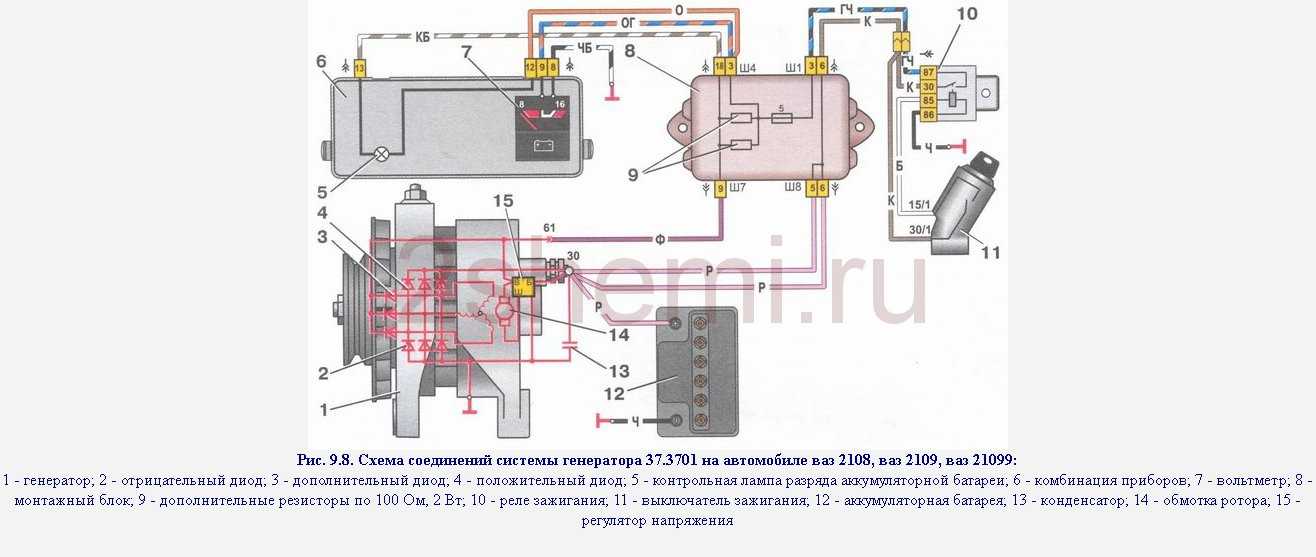

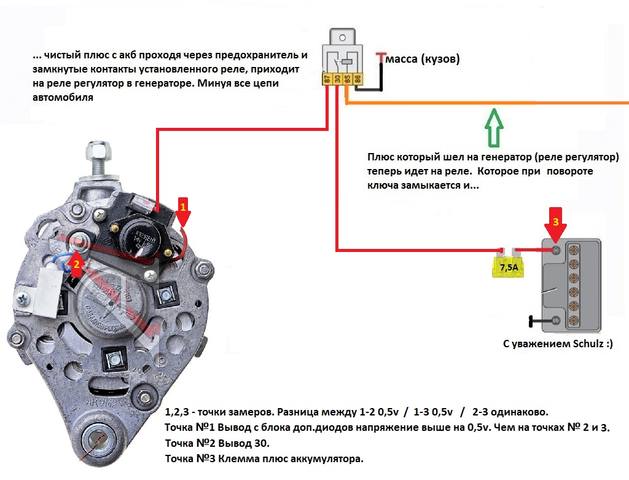

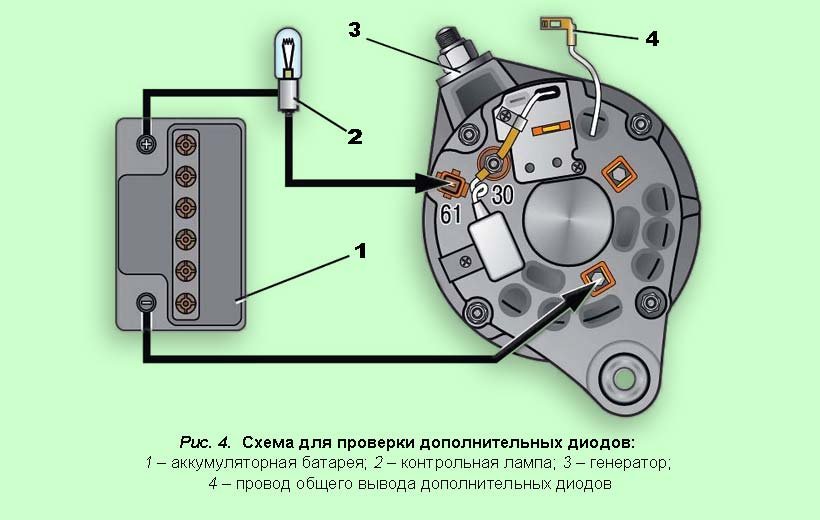

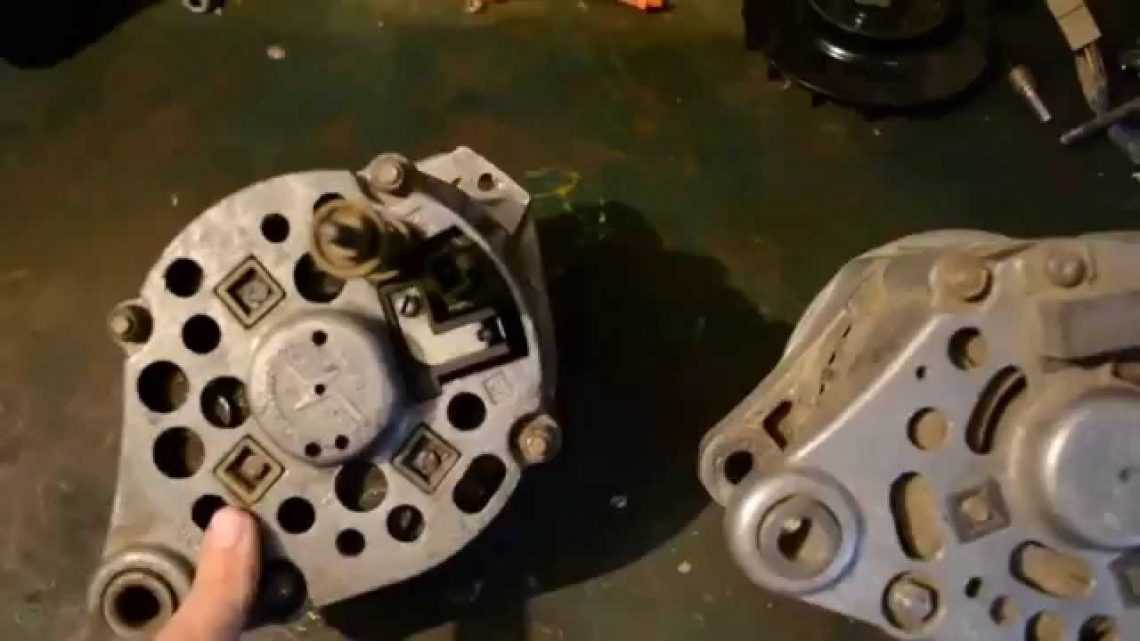

Трудности начинаются с включением- как можно заметить из рисунка, к штатному генератору идут 4 провода- 2 на шпильку и 2 вставляются раздельно, а на 55А провод вставляется уже один. Это разъясняется уже интегрированным в генератор релюшкой напряжения, так называемой шоколадкой. Потому, темный проводок от реле (В) нужно изолировать, они нам больше не понадобятся. Два провода со шпильки А нужно прикрутить к шпильке 1,и сохранившийся желтоватый проводок Б подключить к штекеру 2.

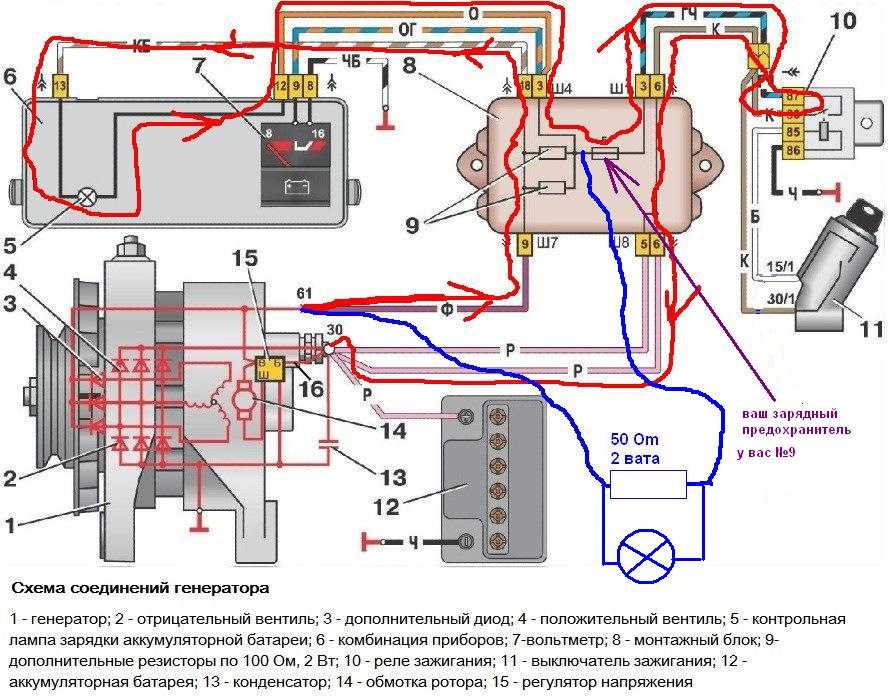

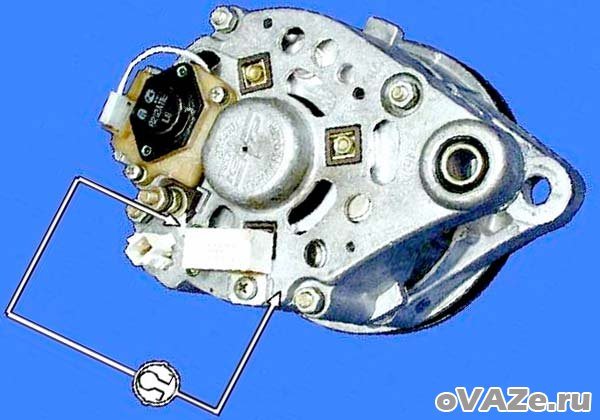

В конце- концов Вы получите вот такую вот картинку (для наглядности резиновый изолирующий колпачок снят):

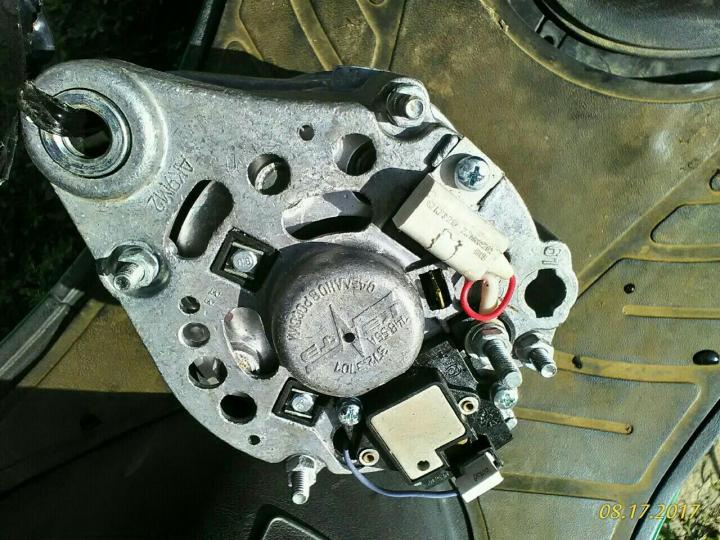

Вид генератора

→ Получите полезные материалы для Ваз 2101-2110

Спасибо за подписку!

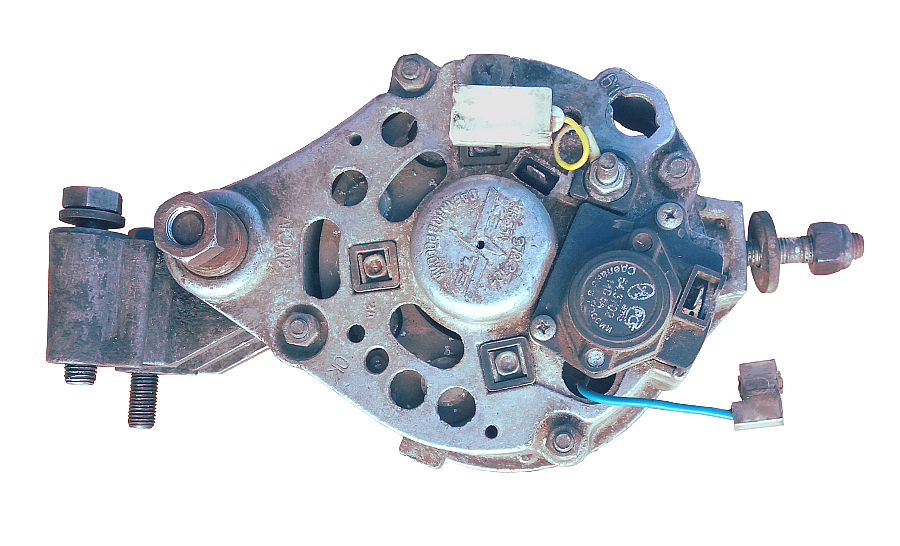

В целом, после данных манипуляций, генератор уже станет действовать, лишь лампа разряда будет загораться когда аккумулятор будет на зарядке, а никак не при разряде, потому:

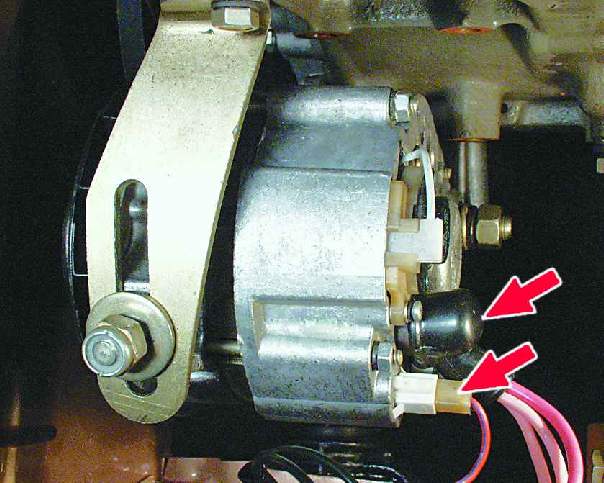

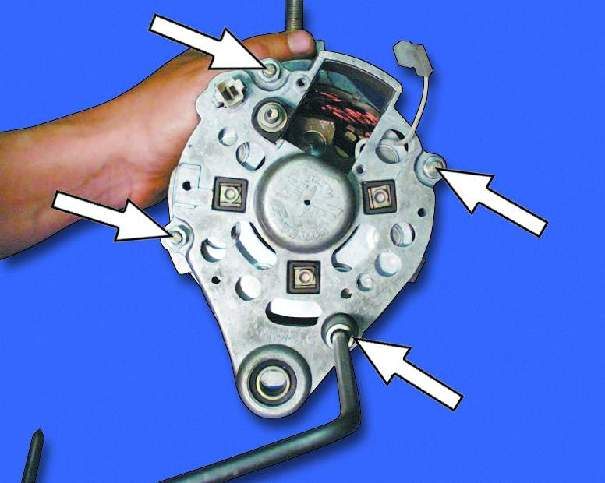

Следующий шаг — отключаем релюшку, она же шоколадка, а провода с неё изолируем.

Изолируем

Заменяем штатное реле заряда РС-702 (на фото оно в руках) на обычную релюшку РС-527 либо на аналог (обведено).

Подключаем

Реле

Подключаем, так же, как и старую релюшку, т.е. контакт 85 к 85, 86 к 86, и. т.д.
