Всё про ступицу колеса и подшипник ступицы

Ступичный узел, на котором держится колесо, несет на себе весь вес автомобиля, дополнительно усиленный динамическими нагрузками (разгон, торможение, повороты).
Как правило, комплектом ступицы или ступичным узлом называют саму ступицу вместе с подшипником, стопорными кольцами, болтами и гайками, а в отдельных случаях к нему еще относится и ось ступицы.

Ступица, подшипник и ось

Ступица колеса

Ступица служит основой для установки колесного диска и тормоза. Ее задача – обеспечивать фиксацию и свободное вращение колеса и сопутствующих деталей, а для ведущих колес ступица служит звеном передачи момента вращения от дифференциала на колесо. Это одна из самых надежных деталей подвески, и вывести из строя ступицу можно разве что в результате аварии или очень длительной эксплуатации в тяжелых условиях.

Для работы при постоянных нагрузках ступицы делают цельнометаллическими: из литой стальной болванки вытачивают деталь нужной формы. Такой способ позволяет изготовить прочную конструкцию без участков напряжения.

На внешний (большой) обод ступицы крепится тормозной диск (барабан) и колесный диск, фиксируемые входящими в комплект болтами или шпильками. Внутренний обод снабжается подшипником (одним или двумя), которые могут располагаться на внешней или внутренней части ступицы, в зависимости от ее назначения и места установки.

Ступица колеса без подшипников и в сборе с подшипниками

Способ установки зависит от того, ставится она на управляемые или неуправляемые (передние или задние), ведущие или ведомые колеса.

По конструктивным особенностям разделяют 4 основных вида ступиц:

Для ведущих неуправляемых колес (задние колеса автомобилей с задним или полным приводом). На такую ступицу передается усилие от дифференциала через полуось, которая может иметь цапфу, входящую в ступицу, или фланец для крепления.
Для ведомых неуправляемых колес (задние колеса переднеприводных автомобилей). В таких случаях ступица объединяется с подшипниками в одно целое, а ось ступицы крепится на рычаг заднего моста.
Для ведущих управляемых колес (передний мост переднеприводных или полноприводных автомобилей). Здесь передача крутящего момента идет через ШРУС, цапфа которого входит в зацепление со шлицами ступицы.

Для ведомых управляемых колес (передний мост заднеприводных автомобилей). Ось ступицы устанавливается в поворотный кулак.

Помимо этих, есть и другие варианты конструкции, обусловленные особенностями того или иного автомобиля.

Для некоторых моделей автомобилей различают ступицы для левого и правого колеса, если у них асимметричное крепление. При покупке нужно обращать внимание на сторону установки: левая, правая или универсальная двухсторонняя.

Подшипник ступицы

Ступичный подшипник – одна из самых нагруженных деталей, на которую не только приходится вес автомобиля, но и дополнительные нагрузки от торможений-ускорений-поворотов. Механизм, работающий в таких условиях, делается максимально надежным, и современные подшипники рассчитаны на 200 тыс. км аккуратного «европейского» вождения или 50-100 тыс. км езды по плохим дорогам.

Если сама ступица обеспечивает вращение колеса, то подшипник фиксирует всю конструкцию на подвеске.

По конструкции подшипники делятся на однорядные и двухрядные, шариковые радиально-упорные и конические роликовые. Чем больше опорная поверхность подшипника, тем меньше нагрузка на его элементы и тем дольше срок службы, поэтому многие производители отдают предпочтение коническим подшипникам, которые устанавливаются либо парой (для компенсации разнонаправленных нагрузок), либо сразу делаются двухрядными.

На торцевой поверхности подшипник имеет защитное кольцо, надежно предохраняющее от вытекания пластичной смазки и попадания внутрь воды и грязи. Повреждение кольца означает замену самого подшипника: все они делаются неразборными и неремонтируемыми.

Схема ступицы переднего колеса с подшипником. 1. Поворотный кулак. 2. Наружное грязеотражательное кольцо. 3. Ступичный подшипник. 4. Ступица. 5. Упорная шайба. 6. Гайка. 7. Стопорное кольцо. 8. Внутреннее грязеотражательное кольцо.

Виды ступичных подшипников

В современных иномарках уже не используются обслуживаемые подшипники устаревших моделей (так называемые подшипники нулевого поколения), нуждающиеся в регулировке и смазке. Их место заняли двухрядные подшипники типа HUB-I (первого поколения), которые можно заменить отдельно от ступицы.

Подшипники HUB-I

Второе поколение – подшипники HUB-IІ, наружная обойма которых снабжена фланцем с крепежными отверстиями, и с его помощью подшипники фиксируются на элементах подвески.

Подшипники HUB-IІ с вращением по внутреннему (слева) и по наружному кольцу (справа).

Самый современный вариант – подшипник ступицы третьего поколения HUB-IІІ, представляющий собой ступичный узел в сборе, в котором подшипник защищен от внешних воздействий, обладает минимальными показателями радиального биения и отклонениями от линейных размеров. В качестве одной из сторон обоймы (поверхностей качения) в подшипниках HUB-IІІ используется поверхность самой ступицы, что дополнительно снижает вес всей конструкции.

Ступичные узлы HUB-IІІ для ведущего (слева) и ведомого колеса (справа)

Подшипники второго и третьего поколения снабжаются кассетными уплотнителями, позволяющими газам выходить из рабочей полости, но не пропускающими внутрь влагу и грязь.

Ступичные узлы четвертого поколения HUB-IV объединены со ШРУСами, а конструкции пятого поколения – с тормозными дисками. Такие решения пока не внедряются широко, находясь в стадии разработок и испытаний.

Интеграция в ABS

На современные ступичные узлы могут устанавливаться датчики и сенсоры антиблокировочной системы. Это может быть как классическое зубчатое кольцо, так и новейшего образца магнитный энкодер с переменными участками магнитных полюсов, передающий данные о скорости вращения колеса на считывающий сенсор.

Преимущества магнитных энкодеров – маленький вес (что важно для неподрессоренной массы) и возможность считывать данные при низкой скорости движения колеса. Сами активные датчики имеют меньший вес по сравнению со старыми моделями и легче монтируются на ступичный подшипник.

Система ASB (Active Sensor Bearing) с кольцом радиального (сверху) и осевого (снизу) типа

Неисправности

Как правило, сама цельнометаллическая ступица практически не ломается. Большинство неисправностей происходит из-за износа подшипника, как естественного, так и аварийного. Признаки неисправности подшипника: гул при движении, перегрев, потеря смазки, деформация поверхности, люфт колеса. Ступичный подшипник требует замены приблизительно раз в 3 года, но этот срок может сократиться или продлиться в зависимости от стиля вождения, режима эксплуатации автомобиля и других факторов нагрузки.

Специалисты рекомендуют проверять состояние ходовой на каждом ТО: мастера смогут выявить и устранить проблему в самом начале, не дожидаясь аварии.

Лопнул шарик в подшипнике ступицы

Ни сама ступица, ни ступичный подшипник ремонту не подлежат: при выявлении неисправностей их можно только заменить. Замена может делаться только на той стороне, где это нужно (слева или справа). В отличие от многих других частей подвески, в случае с деталями ступицы парная замена не обязательна.

Даже при высоком качестве самой детали и безупречной ее установке, рано или поздно менять подшипник придется. Лучше это делать сразу при появлении признаков неисправности, а не дожидаться неприятных сюрпризов.

О том, как выбрать комплект ступицы и на какие бренды обратить внимание, читайте наш «Гид покупателя».

Где находятся и как заменить подшипник в автомобиле?

Не знаете, как заменить подшипник в автомобиле? А вы хоть разобрались, в каких узлах машины находится эта деталь? В принципе, не сложно разобраться, как заменить подшипник, просто не стоит бояться приступить к самостоятельному ремонту, выполняя все по инструкции и советов опытных мастеров.

Где в автомобиле находится подшипник?

У любого транспортного средства предусмотрено большое количество узлов, куда помещены вращающиеся детали. Они находятся под максимальной нагрузкой, поэтому требуют контроля, регулярных профилактических осмотров. Современные представители автопрома по принятой технологии отбирают нужные конструкции, учитывая их параметры, эксплуатационный срок и сферу их применения. А где же обычно находятся подшипники?

В двигателе. Применяемый тип – подшипник для скольжения. Задача детали – создавать условия для нормального и бесперебойного вращения коленвала и шатунов, находящихся в 4-тактном двигателе. А если вдруг решаете сейчас, как заменить подшипник в двухтактном моторе, то будьте бдительны. Запаситесь знаниями, потому что внутри находятся игольчатые небольшие комплектующие.
В газораспределительном механизме или ГРМ. Предусмотренная модель – подшипники скольжения. В некоторых марках машин в этой части механизмов используются роликовые конструкции. Рекомендуется всем начинающим автомеханикам детально изучать технический паспорт автомобиля, знать его особенности устройства.
В трансмиссии. Используемый тип – подшипник скольжения. И это не удивительно, ведь трансмиссия сформирована из множества важных механизмов. А, обычно, новичок думает, что трансмиссия – это только коробка передач. Но кроме нее, в корпусе машины скрыто от глаз много важных агрегатов: шрус, карданный вал, сцепление и многое другое, необходимое, чтобы крутящийся момент от мощного и запущенного двигателя перешел к ведущим колесам автомобиля. А если застучит кардан, износятся комплектующие ступицы, то придется уже авральными темпами решать, где и как заменить ступичный подшипник. Желательно обращаться к профессионалам и ответственным мастерам.

В рулевом сегменте. Используемый вариант – подшипник скольжения. Его место расположения – рулевая колонка. Обычно, этот элемент рулевого управления состоит из вала и ведущей шестеренки, покрытых защитным кожухом. Состоянию рулевой колонки надо уделять внимание, потому что от ее качества зависит надежность крепления, «поведение» руля при столкновении машины с препятствием.

Важно! Главным признаком неисправности рулевого сегмента является стук колонки.

Где находится подшипник

В рулевое управление входит и рейка. Если ее комплектующие пришли в негодность, то сразу же усложняется поворачивание рулевого колеса. Могут появиться даже непривычные надоедливые звуки, рывки при повороте руля.

Еще один неприятный признак поломки – с бачка гидроусилителя может вытекать жидкость. И самое опасное проявление неисправности – задержка реакции колеса на поворот руля. И когда безопасность водителя и пассажиров уже окажется под угрозой, тогда и начинается экстренная или профилактическая диагностика с целью понять, как заменить задний подшипник.

На стойке и приводах. Используют подшипники для скольжения и качения, в опорах находятся шариковые детали, которые отвечают за вращение колеса и такое важное снижение тряски и вибрации, чтобы не уменьшать комфорт водителя.

Таким образом, кажется, что подшипник есть везде. Даже в генераторе, стартере, водяном насосе, системе кондиционирования и охлаждения.

Как быстро и без проблем заменить подшипник?

Обычно подшипники приходят в негодность из-за колебаний температуры, попадания в гнездо грязи, агрессивного вождения по ухабам дорог, плохой балансировки колес, частого и резкого торможения, рывков в трансмиссии.

Поэтому сегодня многие автолюбители задумываются, как заменить подшипник ступицы и можно ли это сделать самостоятельно. Можно, но необходимо придерживаться ряда правил, собрать воедино все свои знания по автоделу. Мы уже разобрались в статье, что подшипники находятся во многих узлах автомобиля, выполняя возложенный на них функционал.

Мастеру во время ремонта придется выбирать два возможных пути. Первый – менять только отдельно расположенный подшипник. Второй – обновлять весь сборочный узел. Это касается подшипников газораспределительного механизма, а также трансмиссии.

Важно помнить! Если ремонтируете машину самостоятельно, то отнеситесь к процессу с полной ответственностью. Ведь неправильно установленный подшипник может привести к поломке целого узла, спровоцировать аварию. Лучше доверить замену изношенных деталей ГРМ, генератор и двигателя квалифицированному и проверенному специалисту.

Для самостоятельного ремонта транспортного средства не забудьте подготовить специальный инструмент и комплектующие. Для демонтажа и запрессовки подшипника обычно подходят инерционные и винтовые съемники, стандартное прессовое оборудование. Такой профессиональный набор имеется в современных автомастерских.

Делая ремонт самостоятельно, осознайте, что вы рискуете испортить новый дорогостоящий подшипник, повредить его посадочное гнездо. А это значит, что придется идти с повинной к квалифицированному мастеру и попросить реанимировать поврежденные механизмы автомобиля и снова платить деньги.

Готовы к испытаниям, имеет удобное место для ремонта, все необходимые инструменты? – Дерзайте. Если имеются в душе хоть какие-то опасения и страхи, обратитесь к сотрудникам проверенной СТО. Путь они в стационарных боксах выполнят плановую диагностику машины, определяют существенные неполадки и приступают к работе. Обычно замена подшипника занимает несколько часов, но при условии, что не возникнут трудности с выпрессовкой старой детали и выбором новой, подходящей идеально по всем параметрам.

Таким образом, практически во всех узлах автомобиля имеются подшипники. В процессе эксплуатации они быстро изнашиваются и требуют замены, иначе машина ухудшает свой технический потенциал, с трудом подчиняется приказам рулевого управления, а в салоне для водителя и пассажиров появляется некомфортная симптоматика транспортного средства – поскрипывания, постукивания, рывки и многое другое.

Как заменить подшипники колес

Как заменить подшипники колес | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены колесных подшипников

Место обслуживания

$162,59 — $679,44

Диапазон цен для всех автомобилей

(1148)

Колесные подшипники — это детали, которые позволяют колесам вашего автомобиля вращаться свободно и с минимальным трением. Колесный подшипник представляет собой набор стальных шариков, помещенных в металлический корпус, известный как дорожка, и находится внутри ступицы колеса. Если вы слышите стон или жужжание во время вождения, вероятно, один из подшипников колеса вашего автомобиля начинает выходить из строя.

Самостоятельная замена ступичных подшипников считается промежуточной работой, которую можно выполнить дома, но для этого потребуются специальные механические инструменты. Шаги, представленные ниже, обобщены для охвата трех наиболее распространенных типов колесных подшипников, которые можно найти на большинстве автомобилей. Обязательно получите руководство по обслуживанию вашего автомобиля и определите тип ступичного подшипника, которым оснащен ваш автомобиль, прежде чем начинать ремонт.

Часть 1 из 3: Подготовьте автомобиль

Необходимые материалы

Смазка для подшипников
Бокорезы
Домкрат напольный
Перчатки
Клещи
Трещотка (½ дюйма с головкой 19 мм или 21 мм)
Защитные очки
Стойка страховочного домкрата x 2
Набор головок (набор головок ⅜ 10–19 мм)

Отвертка
Динамометрический ключ
Противооткатный упор x 2
Проволочная вешалка для одежды

Шаг 1. Установите колодки под колеса . Припаркуйте автомобиль на плоской и ровной поверхности.

Используйте противооткатный упор, чтобы заблокировать шину напротив колеса, с которым вы будете работать в первую очередь.

Совет : Если вы меняете передний ступичный подшипник со стороны водителя, вам нужно будет использовать противооткатный упор для заднего колеса пассажира.

Шаг 2: Ослабьте зажимные гайки . Возьмите трещотку на ½ дюйма с гнездом подходящего размера для гаек.

Ослабьте зажимные гайки на шине, которую вы собираетесь снять, но пока не снимайте их полностью.

Шаг 3: Поднимите автомобиль . Используйте напольный домкрат и пару подставок для безопасного домкрата, чтобы поднять и зафиксировать автомобиль. Это позволит безопасно снять шину.

Совет : Обязательно обратитесь к руководству пользователя для получения информации о том, где находятся надлежащие точки подъема для подъема вашего автомобиля.

Шаг 4: Снимите зажимные гайки . Подняв и закрепив автомобиль, полностью открутите зажимные гайки, затем снимите шину и отложите в сторону.

Часть 2 из 3: Установка новых колесных подшипников

Шаг 1: Снимите тормозной суппорт и кронштейн . Используйте храповик и набор торцевых головок на ⅜, чтобы открутить суппорт дискового тормоза и скобу от шпинделя. С помощью отвертки снимите сам суппорт.

Совет : При снятии суппорта следите за тем, чтобы он не болтался свободно, так как это может повредить гибкую тормозную магистраль. Используйте проволочный подвес, чтобы зацепить его за безопасную часть ходовой части, или повесьте тормозной суппорт на подвеску.

Шаг 2: Снимите внешний ступичный подшипник . Если колесные подшипники размещены внутри ротора дискового тормоза, как это часто бывает в грузовиках, вам нужно будет снять центральный пылезащитный колпачок, чтобы открыть шплинт и стопорную гайку.

Для этого плоскогубцами снимите шплинт и стопорную гайку, а затем сдвиньте ротор вперед, чтобы высвободить внешний ступичный подшипник (меньший ступичный подшипник).

Шаг 3. Снимите ротор и внутренний ступичный подшипник . Замените стопорную гайку на шпинделе и возьмитесь за ротор обеими руками. Продолжайте снимать ротор со шпинделя, позволяя большему внутреннему подшипнику зацепиться за стопорную гайку, и снимите подшипник и смазочное уплотнение с ротора.

Шаг 4: Внесите смазку для подшипников в корпус . Положите ротор на пол лицевой стороной вниз, задней стороной вверх. Возьмите новый подшипник большего размера и вотрите смазку для подшипников в корпус.

Совет : Самый простой способ сделать это — надеть перчатку и набрать достаточное количество смазки на ладонь и растереть подшипник ладонью, вдавливая смазку в корпус подшипника.

Шаг 5: Установите новый подшипник . Поместите новый подшипник в заднюю часть ротора и нанесите смазку на внутреннюю полость подшипника. Установите новое уплотнение подшипника на новый подшипник большего размера и наденьте ротор обратно на шпиндель.

Совет : Для установки уплотнения подшипника на место можно использовать резиновый молоток.

Наполните новый меньший подшипник смазкой и наденьте его на шпиндель внутри ротора. Теперь установите упорную шайбу и стопорную гайку на шпиндель.

Шаг 6: Установите новый шплинт . Затяните стопорную гайку до упора и одновременно поверните ротор против часовой стрелки.

Затяните стопорную гайку на ¼ оборота после затяжки и затем установите новый шплинт.

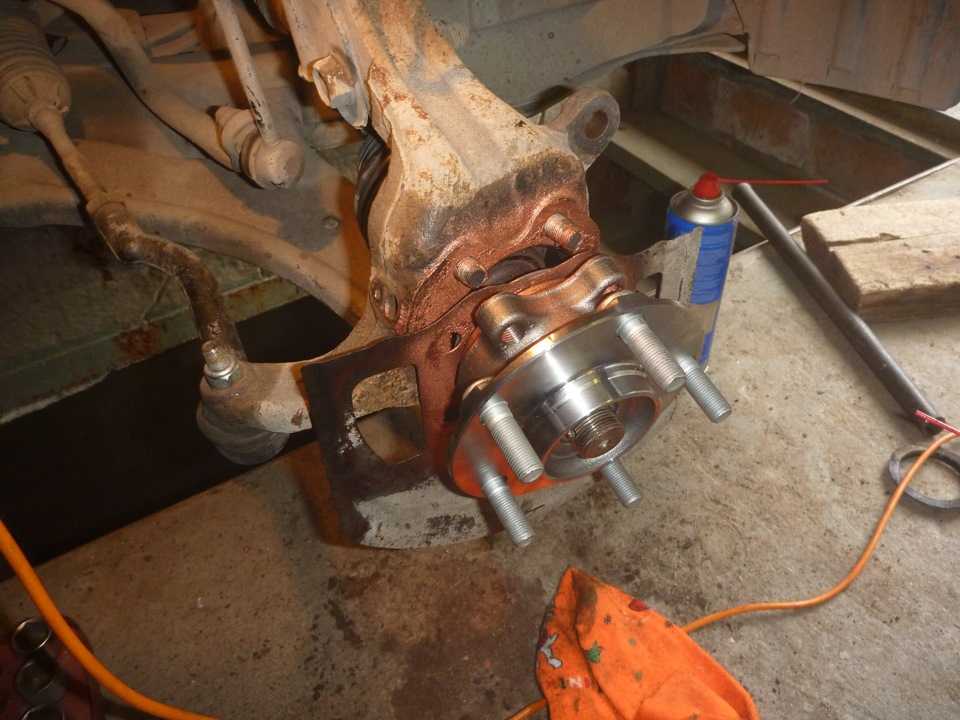

Шаг 7: Открутите и замените ступицу . Некоторые автомобили имеют постоянно закрытые подшипники передних колес, как показано на изображении выше. Ротор крепится на ступице с запрессованным колесным подшипником.

Подшипниковые узлы на передней или задней неведущих осях устанавливаются между ступицей колеса и простым шпиндельным валом.

Совет : Если ваш подшипник находится внутри ступицы, которую можно открутить, просто используйте храповик, чтобы отсоединить ступицу от шпинделя и установить новую ступицу.

Шаг 8: При необходимости снимите шпиндель . Если подшипник запрессован в шпиндель, рекомендуется снять шпиндель с автомобиля и отнести шпиндель и новый ступичный подшипник в местную ремонтную мастерскую. У них будут специальные инструменты, чтобы выпрессовать старый подшипник и запрессовать новый.

В большинстве случаев эту услугу можно сделать недорого. Как только новый подшипник запрессован, шпиндель можно установить обратно на автомобиль.

Часть 3 из 3: Сборка

Шаг 1: Установите тормозной диск и суппорт обратно на . Теперь, когда новый подшипник установлен, тормозной диск и суппорт можно установить обратно на автомобиль с помощью храповика и соответствующих гнезд, которые использовались для их снятия.

Шаг 2: Установите шину . Установите колесо и вручную затяните гайки. Подоприте автомобиль напольным домкратом и снимите стойки домкрата безопасности. Медленно опустите автомобиль, пока его шины не коснутся земли.

Шаг 3: Завершите установку . Используйте динамометрический ключ, чтобы затянуть зажимные гайки в соответствии со спецификациями производителя. Полностью опустите автомобиль и снимите напольный домкрат.

Поздравляем, вы успешно заменили ступичный подшипник вашего автомобиля. После замены ступичных подшипников важно выполнить пробную поездку, чтобы убедиться, что ремонт завершен. Если вы столкнулись с какими-либо проблемами при замене ступичных подшипников, вызовите профессионального механика, например, из YourMechanic, чтобы заменить их для вас.

Следующий шаг

График замены подшипников колес

Самая популярная услуга, которую заказывают читатели этой статьи, — замена ступичных подшипников. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ
