Форсирование двигателя ваз 2106: руководство с фото и видео

Posted on by alexxlab

руководство с фото и видео

Главная » Ваз 2106


Шестерка для своего времени была настоящим прорывом в автомобильных технологиях. Но сегодня характеристики ее мотора совсем не впечатляют. Его мощность всего 75 лошадиных сил. Максимальный разгон до сотни – аж 16 секунд! А порог скорости – 150 километров в час. Естественно, что современные автолюбители задумываются о том, как выполнить тюнинг двигателя Ваз 2106. Возникают резонные вопросы:

  • Принесут ли пользу доработки мотора на шестерке?
  • Какие существуют способы доработать двигатель ваз 2106?
  • Каковы будут последствия для остальных элементов системы?

Рассмотрим эти вопросы по порядку.

Содержание

  1. Есть ли польза от доработок мотора?
  2. Методы тюнинга двигателя шестерки
  3. Что ещё придется дорабатывать?

Есть ли польза от доработок мотора?

Польза, без сомнений, имеется. Даже такие старые модели силовых агрегатов, как двигатель Ваз 2106, хорошо поддаются модификациям. В зависимости от конкретных манипуляций, можно добиться нескольких целей:

  • Повышение мощности двигателя, которое выражается в динамике разгона и скоростных характеристиках;
  • Сокращение расхода топлива или сохранение его при повышении динамических показателей;
  • Повышение проходимости в сложных условиях;
  • Увеличение срока службы агрегата на 70-80 процентов.

Конечно, приходится выбирать, ради чего производится работа: для сокращения расхода топлива или для улучшения ходовых качеств автомобиля. Добиться одновременно и того, и другого не получится. А вот за счет того, что при тюнинге производится чистка деталей двигателя, их замена на более новые и совершенные, срок службы неизбежно увеличивается.

Также нужно оценить, насколько рентабельна для вас планируемая работа. Ведь доработка силового агрегата может потребовать немалых материальных вложений. Не лучше ли в некоторых случаях просто купить себе более новый и совершенный автомобиль? Об этом тоже нужно подумать, прежде чем приступить к работам.

Методы тюнинга двигателя шестерки

Кованные поршни

Завод обычно устанавливает литые поршни. Для того, чтобы уменьшить нагрузку, можно поставить вместо них кованные. Они имеют меньший вес. Более того, на большой скорости литье начинает работать менее эффективно, чем кованный металл.

Также можно заменить шатуны на H-образные кованные, у которых длина несколько больше, чем у родных. Это позволит улучшить сжатие горючего вещества. Нужно помнить, что при увеличении длины шатуна, необходимо ставить поршни, компрессионная высота которых меньше родной.

На выходе мы получаем более форсированный двигатель.

Процесс расточки

Этот метод позволяет значительно повысить мощность двигателя. В классическом варианте имеется 8 клапанов. Каждый из цилиндров движка имеет 400 см. Для расточки со стенки каждого цилиндра снимается  небольшой слой стали. Работа эта выполняется на специальных станках. В-принципе, снять можно столько слоя, сколько это позволят сами цилиндры. Но нужно помнить о том, что это сокращает пробег цилиндров на тысячи километров.

После расточки появляется возможность установить увеличенный по диаметру поршень. В результате мы получаем повышение мощности движка аж на несколько десятков лошадиных сил.

Крутящий момент.

Благодаря установки более совершенного распределительного вала можно значительно увеличить крутящий момент двигателя. Например, можно прибавить к мотору аж до двух тысяч оборотов. В результате автомобиль будет уже на первой скорости разгоняться гораздо лучше, чем при стандартном движке.

Внедрение 16-клапанного блока цилиндров

Это довольно сложная процедура, требующая глубоких познаний в устройстве мотора шестерки. Старый блок полностью вынимается, а на его место в разобранном состоянии ставится новый блок. В нем пока не установлены ни головка, ни шестеренки, ни ремни и .т.д. Прежде чем закончить сборку, новый шестнадцатиклапанник нужно соединить с коробкой передач. И только после этого завершается сборка до конца.

Естественно, что после этой процедуры не получится использовать классический жигулевский бензонасос. Некоторые ставят на его место насос от «Волги».

Также для двигателя 16V придется устанавливать и более мощный генератор. Например, отлично подойдет генератор, который стоит в «Ниве».

Потребуют замены и другие детали: это ремни и цепи распределительного вала, маховик, коленвал, выжимной цилиндры, ЭБУ, форсунки, камеры сгорания.

Да, работы много. Но без всех этих модификаций вы не сможете ощутить всю мощь двигателя с 16 клапанами.

Что ещё придется дорабатывать?

Автомобиль – это чудо инженерной мысли.   Это сложная техническая система, в которой все элементы взаимодействуют друг с другом и зависят друг от друга. А двигатель – это центральное звено этой системы. Любая марка была сконструирована таким образом, что все в ней заточено под работу установленного агрегата. Если же вы меняете характеристики мотора в лучшую сторону, будьте готовы к тому, что нужно будет внести доработки и в другие механизмы для достижения утраченного баланса. Перечислим наиболее важные моменты:

  • Тормозная система Ваз 2106 не рассчитана на сильные моторы. Придется ставить более эффективные тормоза.
  • Коробка передач также должна быть модифицирована для поддержания нового по характеристикам двигателя.
  • Будет нуждаться в переработке выхлопная система.
  • Если на шестерке установлен карбюратор, нужно будет заменить его на инжектор.
  • Подвеска также не сможет справляться с более сильным двигателем, поэтому придется менять пружины и амортизаторы.
  • Для повышения жесткости кузова, нужно будет установить дополнительные распорки.

Если не выполнить все эти работы, то автомобиль будет просто не способен справляться с новым резким движком, управление станет опасным, а ходовка может просто рассыпаться на части.

Коленвал. Так как поршни и шатуны стали легче, баланс в системе нарушен. Значит, необходимо восстановить балансировку с корзиной сцепления, со шкивами и с маховиком. Лучшее решение этой задачи – установка полно-противовесного коленчатого вала. Он имеет более тяжелый вес, его прочность значительно выше. Если не произвести замену коленвала, то тюнинг движка не принесет должного результата – ведь все элементы системы должны работать согласованно друг с другом.

Распредвал. Доработки на двигателе неизбежно приводят к замене распределительного вала. Причем можно поставить один из двух видов в зависимости от манеры езды.

Если автолюбитель предпочитает двигаться на высоких оборотах, то машина нуждается в установке верхового вала. Он позволяет увеличить обороты в красной зоне, давая возможность двигателю получить наилучший крутящий момент в этой зоне. Этот эффект возможен благодаря тому, что используются широкие и более мощные кулачки. Они более эффективно толкают клапана, процесс их открытия длится дольше и открываются на они больше. Однако возникают проблемы в работе на холостых оборотах. Приходится обновить программу контроллера системы зажигания. Да и сама система зажигания должна быть заменена на более современную.

Если же владелец авто предпочитает двигаться на средних и низких оборотах, то лучше всего подойдет низовый вал. На низких оборотах он дает увеличенный крутящий момент, что улучшает проходимость авто на сложных дорожных участках. Также это обеспечивает сокращение расхода топлива.

Ходовая часть. Невозможно выполнить доработку двигателя и получить хороший результат, не внеся изменений в ходовку. Ходовая часть должна быть приведена в соответствие с новыми характеристиками мотора.

В первую очередь усовершенствования затрагивают тормозную систему. На передние колеса следует поставить вентилируемые диски. А на задние колеса вместо барабанов устанавливают дисковые тормоза. Суппорт теперь должен быть установлен с ваз 2108. При этом нужно помнить, что придется подгонять полуось под новый посадочный диаметр тормозного диска. Суппорт ставится также, как он установлен на передних тормозах. Также меняется подшипник полуоси на SKF. Необходимо заменить и главный тормозной цилиндр на более надежный, иностранного производства.

Не обойтись и без установки амортизаторов повышенной жесткости и усиленных пружин.

Для повышения жесткости кузова, придется поставить новые распорки. Одну из них устанавливают под капотом, что повышает жесткость места между лонжеронами и местами крепления передних стоек. Вторая распорка крепится в багажном отделении, что позволяет зафиксировать расположение мест крепления амортизаторов и пружин.

Рулевая система. Более резвый мотор в комплексе со штатным рулем – не самая лучшая идея: автомобиль становится практически неуправляемым на дороге. Придется делать руль более жестким. Для этого нужно будет поработать над усилением стабилизатора поперечной устойчивости. Для этого укорачивают стандартный стабилизатор и изготавливают индивидуальные крепления. Процедура эта долгая и неприятная, зато позволяет улучшить поведение автомобиля на трассе.

Итак, если вы хотите получить более динамичный разгон, сократить расход топлива, улучшить проходимость по сложным участкам дороги и сделать поведение ваз 2106 более управляемым, то тюнинг движка вам в этом поможет. Однако помните о том, что для достижения баланса вам придется внести модификации и во многие другие элементы системы.

7 221 views

Похожие материалы

как увеличить мощность, установить компрессор, инструкции с фото и видео

Тюнинг мотора ВАЗ 2106 — занятие увлекательное, но одновременно и дорогостоящее. В зависимости от преследуемых целей и финансовых возможностей, двигатель можно доработать под конкретные цели начиная от простого увеличения объёма без кардинальных изменений конструкции агрегата и заканчивая установкой турбины.

Содержание

  • Тюнинг двигателя ВАЗ 2106

    • Расточка блока цилиндров

      • Видео: как растачивают блок цилиндров

    • Замена коленвала

    • Доработка системы впуска и выпуска

      • Впускной коллектор

      • Доработка ГБЦ

      • Видео: доработка ГБЦ и впускного коллектора

      • Выпускной коллектор

    • Система зажигания

    • Карбюратор

  • Компрессор или турбина на «шестёрку»

    • Видео: установка компрессора на примере «пятёрки»

  • 16-клапанный двигатель на ВАЗ 2106

    • Видео: установка 16-клапанного мотора на «классику»

Тюнинг двигателя ВАЗ 2106

ВАЗовскую «шестёрку» начали выпускать ещё в далёком 1976 году. Эта модель давно устарела как по внешнему виду, так и по техническим характеристикам. Однако и по сегодняшний день остаётся немало приверженцев эксплуатации таких автомобилей. Некоторые владельцы стараются сохранить машину в первоначальном виде, другие — оснащают её современными узлами и механизмами. Один из первостепенных агрегатов, который подвергается тюнингу, является двигатель. Именно на его доработках остановимся более подробно.

Расточка блока цилиндров

Мотор ВАЗ 2106 не выделяется своей мощностью, ведь она составляет от 64 до 75 л. с. при объёме от 1,3 до 1,6 л, в зависимости от установленного силового агрегата. Одной из распространённых доработок двигателя является расточка блока цилиндров, которая позволяет увеличить внутренний диаметр цилиндров и мощность. Процесс расточки предполагает снятие слоя металла с внутренней поверхности цилиндров. Однако нужно понимать, что чрезмерная расточка приведёт к утоньшению стенок и снижению надёжности и ресурса мотора. Так, стоковый силовой агрегат с объёмом 1,6 л и диаметром цилиндров 79 мм можно расточить до 82 мм, получив объём 1,7 л. При таких изменениях показатели надёжности практически не ухудшатся.

Блок двигателя ВАЗ 2106 имеет диаметр цилиндров 79 мм

Любители экстрима могут увеличить цилиндры до 84 мм на свой страх и риск, потому что сколько пройдёт такой мотор, никому не известно.

Процесс расточки осуществляется на специальном оборудовании (расточном станке), хотя находятся умельцы, которые проводят эту процедуру практически в гаражных условиях, при этом точность остаётся сомнительной.

Блок цилиндров растачивают на специальном оборудовании

По окончании процедуры в блок вставляются поршни, которые по своим характеристикам соответствуют новым размерам цилиндров. В целом расточка блока состоит из таких основных этапов:

  1. Демонтаж мотора с автомобиля.
  2. Полная разборка силового агрегата.
  3. Расточка блока цилиндров согласно желаемым параметрам.
  4. Сборка механизма с заменой поршней.
  5. Установка мотора на авто.
Видео: как растачивают блок цилиндров

Замена коленвала

На двигателе ВАЗовской «шестёрки» стоит коленвал ВАЗ 2103 с ходом поршня 80 мм. Помимо увеличения диаметра цилиндров, можно увеличить ход поршня, тем самым форсировав мотор. Для рассматриваемых целей мотор оснащается коленвалом ВАЗ 21213 с ходом поршня 84 мм. Таким образом удастся поднять объём до 1,65 л (1646 куб. см.). К тому же такой коленчатый вал имеет восемь противовесов вместо четырёх, что положительно отражается на динамических характеристиках.

Установка коленвала от ВАЗ 21213 на «шестёрку» позволяет увеличить ход поршня и повысить мощность мотора

Читайте больше об установке и ремонте коленвала: https://bumper. guru/klassicheskie-modeli-vaz/dvigatel/kolenval-vaz-2106.html

Доработка системы впуска и выпуска

Модернизацию головки блока цилиндров и коллекторов при желании может выполнить каждый, кто владеет «шестёркой» или другой классической моделью «Жигулей». Основная преследуемая цель — увеличение мощности. Достигается она путём снижения сопротивления при подаче топливно-воздушной смеси на впуске, т. е. удалением шероховатостей. Для проведения процедуры ГБЦ необходимо демонтировать с автомобиля и разобрать. После этого узел рекомендуется помыть. Для этих целей можно использовать современные средства или обычный керосин, солярку. Из необходимого перечня инструментов и материалов понадобятся:

  • дрель с возможностью регулировать обороты;
  • сверло;
  • гибкая штанга;
  • шарошки;
  • шкурки разной зернистости;
  • ветошь;
  • штангенциркуль;
  • выпускной клапан и набор шайб для расточки более 32 мм;
  • графитная смазка;
  • тиски.
Впускной коллектор

Процедуру доработки впускного тракта лучше начинать с коллектора, по которому после будут растачиваться каналы в ГБЦ. Работу выполняем следующим образом:

  1. Зажимаем коллектор в тисках, на сверло или подходящую насадку наматываем тряпку, а сверху неё — наждачку зернистостью 60–80 внахлёст.

    Для удобства работы коллектор устанавливаем в тиски

  2. Зажимаем сверло с наждачкой в дрель и вставляем в канал коллектора.

    Сверло или другое подходящее приспособление обматываем наждачкой, помещаем в коллектор и растачиваем

  3. Проточив первые 5 см, замеряем диаметр выпускным клапаном.

    Замер диаметра канала при помощи выпускного клапана

  4. Поскольку каналы коллектора выполнены с изгибом, для проточки необходимо использовать гибкую штангу либо топливный шланг, в который вставляем сверло или подходящее приспособление с наждачкой.

    Для проточки каналов в местах изгибов можно использовать топливный шланг

  5. Обрабатываем коллектор со стороны установки карбюратора. После наждачки зернистостью 80 используем бумагу на 100 и проходим все каналы снова.

    Коллектор со стороны установки карбюратора также обрабатываем шарошками или наждачкой

Доработка ГБЦ

Помимо впускного коллектора необходимо доработать каналы в самой головке блока, поскольку между коллектором и ГБЦ присутствует ступенька, препятствующая свободному прохождению топливно-воздушной смеси в цилиндры. На классических головках этот переход может достигать 3 мм. Доработка головки сводится к следующим действиям:

  1. Чтобы определить, где нужно снять часть металла, наносим смазку или пластилин на плоскость головки в местах прилегания коллектора. После этого будет чётко видно, где и сколько нужно сточить.

    После разметки каналов ГБЦ при помощи пластилина или смазки приступаем к удалению лишнего материала

  2. Сперва обрабатываем немного, чтобы вошёл клапан. Затем продвигаемся глубже и стачиваем направляющую втулку.

    Сперва углубляемся в канал немного, затем больше

  3. После прохождения всех каналов полируем их со стороны сёдел клапанов. Эту процедуру выполняем аккуратно, чтобы не поцарапать сами сёдла. Для этих целей удобно использовать шарошку, зажатую в дрель. Кроме этого, нужно сделать так, чтобы к седлу канал немного расширялся.

    Каналы полируем со стороны сёдел клапанов, делая их слегка на конус

  4. По окончании обработки должно получиться так, чтобы в канал свободно проходил клапан.

Подробнее о диагностике и ремонте ГБЦ: https://bumper.guru/klassicheskie-modeli-vaz/grm/poryadok-zatyazhki-golovki-bloka-cilindrov-vaz-2106.html

Помимо расточки каналов, ГБЦ можно доработать путём установки тюнингованного распредвала. Наиболее часто автовладельцы устанавливают вал от ВАЗ 21213, реже — спортивные элементы по типу «Эстонец» и ему подобные.

Чтобы изменить фазы газораспределения на ВАЗ 2106 и улучшить работу мотора, устанавливают распредвал от ВАЗ 21213

Замена штатного распределительного вала даёт возможность изменить фазы газораспределения. В результате цилиндры мотора лучше наполняются горючей смесью, а также очищаются от отработавших газов, что повышает мощность силового агрегата. Распредвал меняется таким же образом, как и при обычном ремонте, т. е. каких-то специальных приспособлений не потребуется.

Видео: доработка ГБЦ и впускного коллектора
Выпускной коллектор

Суть доработки коллектора выпуска та же, что и на впуске. Разница заключается лишь в том, что канал нужно точить не более чем на 31 мм. Многие не уделяют выпускному коллектору внимание, поскольку он выполнен из чугуна и плохо поддаётся обработке, но это всё же возможно. Стоит учитывать, что канал коллектора должен быть чуть больше по диаметру, чем в головке. В самой ГБЦ шлифовку выполняем описанным выше способом, а втулки рекомендуется сточить на конус.

Выпускной коллектор дорабатывают таким же образом, как и впускной

Система зажигания

При серьёзном подходе к доработке силового агрегата не обходится без установки бесконтактной системы зажигания (БСЗ) вместо традиционной контактной.

БСЗ имеет ряд неоспоримых преимуществ:

  • более мощная искра;
  • точное размыкание цепи искрообразования;
  • высокая надёжность и долговечность.

Оснащение ВАЗ 2106 бесконтактным зажиганием делает работу двигателя более стабильной, исключает необходимость периодической регулировки постоянно подгорающих контактов, поскольку в БСЗ их попросту нет. Вместо контактной группы используется датчик Холла. Немаловажным моментом является и то, что в зимнее время двигатель с бесконтактным зажиганием запускается гораздо легче. Чтобы установить на «шестёрку» БСЗ, нужно будет приобрести комплект, состоящий из следующих элементов:

  • трамблёр;
  • свечи зажигания;
  • высоковольтные провода;
  • катушка зажигания;
  • коммутатор;
  • проводка.

Комплект бесконтактного зажигания состоит из таких основных элементов, как трамблёр, катушка, провода, свечи и коммутатор

Узнайте больше о бесконтактной системе зажигания ВАЗ 2106: https://bumper. guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/elektronnoe-zazhiganie-na-vaz-2106.html

Последовательность действий по замене контактной системы зажигания на БСЗ такова:

  1. Демонтируем старые свечные провода и крышку распределителя зажигания. Устанавливаем путём вращения стартера бегунок трамблёра перпендикулярно оси автомобиля, чтобы он указывал на первый цилиндр двигателя.

    Перед снятием старого распределителя бегунок устанавливаем в определённое положение

  2. На блоке двигателя в месте установки трамблёра ставим метку маркером, чтобы при установке нового распределителя хотя бы приблизительно выставить необходимый угол опережения зажигания.

    Чтобы зажигание на новом распределителе было проще выставить, делаем метки на блоке

  3. Снимаем распределитель и меняем его на новый из комплекта, устанавливая бегунок в нужное положение, а сам трамблёр — по меткам на блоке.

    Меняем старый трамблёр на новый, устанавливая бегунок в нужное положение

  4. Откручиваем гайки крепления проводки на катушке зажигания, а также крепление самой катушки, после чего заменяем деталь на новую.

    Катушки зажигания меняем местами

  5. Монтируем коммутатор, например, возле левой фары. Клемму с чёрным проводом из пучка проводки подсоединяем на массу, а разъём вставляем в сам коммутатор.

    Коммутатор устанавливаем возле левой фары

  6. Ответную часть проводки вставляем в трамблёр.
  7. Оставшиеся два провода подсоединяем к катушке. К контактам новой катушки также подключаются провода, которые были сняты со старого элемента. В результате должно получиться так, что на контакте «Б» будут зелёный и синий с полоской, а на контакте «К» — коричневый и сиреневый провода.

    Провода к катушке подключаем согласно инструкции

  8. Меняем свечи зажигания.
  9. Устанавливаем крышку распределителя и подключаем новые провода согласно номерам цилиндров.

После установки БСЗ потребуется подкорректировать зажигание во время движения автомобиля.

Карбюратор

На ВАЗ 2106 наиболее часто использовался карбюратор «Озон». В качестве доработки силового агрегата многие автовладельцы оснащают его иным устройством — ДААЗ-21053 («Солекс»). Этот узел отличается экономичностью и обеспечивает лучшую динамику автомобиля. Для того чтобы мотор развивал максимальную мощность, вместо одного карбюратора иногда устанавливают два. Таким образом, удаётся добиться более равномерной подачи смеси из топлива и воздуха в цилиндры, что сказывается на увеличении крутящего момента и повышении мощности силовой установки. Основными элементами и узлами для такого переоборудования являются:

  • два карбюратора «Солекс» или «Озон»;
  • пара впускных коллекторов от «Оки»;
  • шланги, тройники, элементы управления дроссельными заслонками.

Установка на ВАЗ 2106 двух карбюраторов обеспечивает лучшую динамику автомобиля

Вся работа сводится к демонтажу штатного впускного коллектора и установке двух новых, при этом последние подгоняют, чтобы они плотно прилегали к головке блока. Доработка коллекторов заключается в удалении выступающих частей при помощи шарошки. После этого монтируют карбюраторы и выполняют одинаковую регулировку, т. е. выкручивают регулировочные винты на одно и то же количество оборотов. Для одновременного открытия заслонок в обоих карбюраторах изготавливают кронштейн, который будет соединяться с педалью акселератора.

Компрессор или турбина на «шестёрку»

Увеличить мощность двигателя можно путём установки компрессора или турбины, но для начала нужно разобраться, что для этого потребуется. Прежде всего, нужно понять, что на карбюраторный мотор в силу его конструктивных особенностей турбину установить можно, но довольно проблематично. Нюансы заключаются как в больших материальных, так и временных затратах. Наиболее важными моментами, над которыми придётся задуматься при оснащении автомобиля турбиной, являются:

  1. Обязательная установка интеркуллера. Эта деталь представляет своего рода радиатор, только в нём охлаждается воздух. Поскольку турбина создаёт высокое давление и воздух нагревается, его необходимо охлаждать для получения эффекта от установки. Если интеркуллер не использовать, эффект будет, но гораздо меньше.

    При оснащении машины турбиной потребуется также установка интеркуллера

  2. Оснащение карбюраторного мотора турбиной — мероприятие опасное. По опыту автовладельцев, которые занимаются подобными доработками, выпускной коллектор может «бабахнуть», что и капот отлетит. Поскольку на инжекторном моторе впуск имеет иной принцип, то турбина для этого двигателя является более предпочтительным вариантом, хоть и дорогостоящим.
  3. Исходя из второго пункта, вытекает третий — потребуется переделка двигателя в инжекторный или установка такового.

Установка на автомобиль турбонагнетателя требует больших финансовых вложений

Если вы не настолько заядлый автогонщик, то стоит смотреть в сторону компрессора, который имеет следующие отличия от турбины:

  1. Не развивает высокое давление.
  2. Нет необходимости в установке интеркуллера.
  3. Можно оснастить ВАЗовский карбюраторный мотор.

Для оснащения ВАЗ 2106 рассматриваемым узлом потребуется компрессор-кит — комплект, в который входит всё необходимое для переоборудования мотора (патрубки, крепёжные элементы, нагнетатель и др. ).

Комплект компрессора для «классики» состоит из нагнетателя и необходимых комплектующих для установки

Устанавливается изделие согласно инструкции производителя.

Видео: установка компрессора на примере «пятёрки»

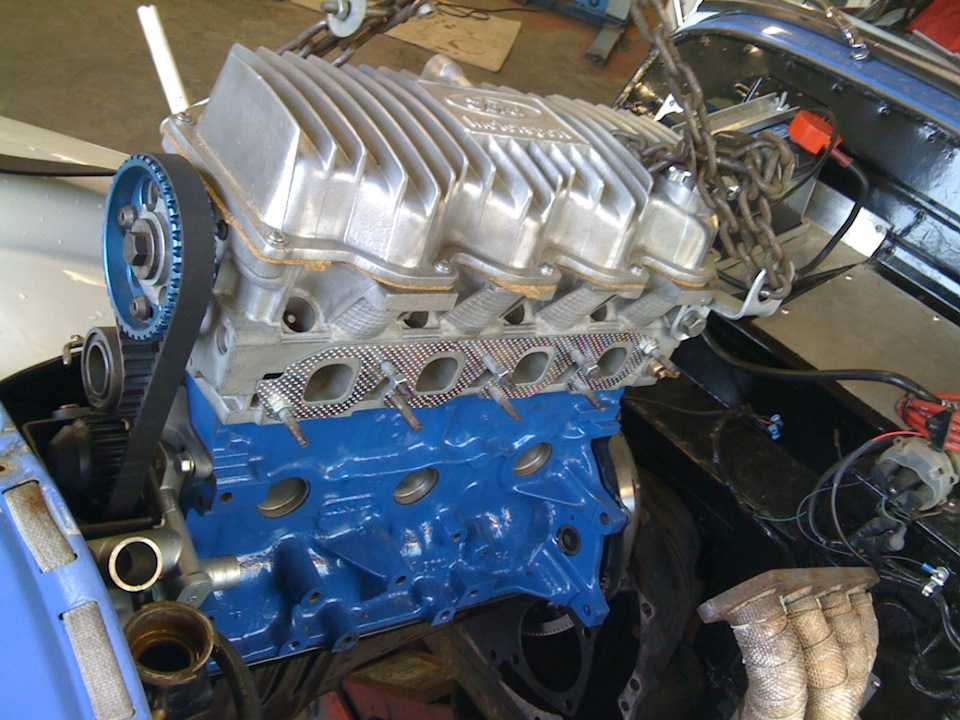

16-клапанный двигатель на ВАЗ 2106

Один из вариантов тюнинга «шестёрки» — замена 8-клапанного двигателя на 16-клапанный, например, от ВАЗ 2112. Однако весь процесс не заканчивается на банальной замене моторов. Предстоит довольно серьёзная, кропотливая и недешёвая работа. Основными этапами такого рода доработок являются:

  1. Для 16-клапанного двигателя устанавливаем инжекторную систему питания.
  2. Подгоняем крепление на подушках двигателя (используются классические опоры).
  3. На маховике меняем венец, для чего сбиваем старый, а на его место насаживаем деталь от ВАЗ 2101 с предварительным нагревом. Затем со стороны двигателя на маховике стачиваем буртик (придётся обратиться к токарю). Это необходимо для того, чтобы стартер стал на своё место. По окончании работ с маховиком выполняем его балансировку.

    Маховик дорабатываем путём установки венца от ВАЗ 2101

  4. На коленвал 16-клапанного мотора врезаем подшипник от коленчатого вала ВАЗ 2101, поскольку этот элемент является опорой для первичного вала КПП. Без замены подшипник довольно быстро выйдет из строя.

    На коленчатом валу необходимо заменить подшипник на «копеечный»

  5. Поддон также подвергаем доработке: заминаем рёбра жёсткости с правой стороны, чтобы двигатель не упирался в балку.

    Поддон нуждается в подгонке, чтобы он не упирался в балку

  6. Подгоняем моторный щит под новый блок при помощи молотка и кувалды.

    Моторный щит необходимо подрихтовать, чтобы новый двигатель становился нормально и не упирался в кузов

  7. Сцепление устанавливаем от ВАЗ 2112 через переходник с выжимным подшипником от «десятки». Вилка с рабочим цилиндром сцепления остаются родные.
  8. Систему охлаждения устанавливаем на своё усмотрение, поскольку её всё равно нужно видоизменять. Радиатор можно поставить, например, от ВАЗ 2110 с подбором соответствующих патрубков от ВАЗ 2121 и 2108, термостат — от «копейки».

    При установке 16-клапанного мотора придётся установить иную конструкцию системы охлаждения

  9. По системе выпуска переделываем штатный выпускной коллектор либо изготавливаем выпуск с нуля.
  10. Устанавливаем навеску, подключаем проводку.

    После установки двигателя монтируем навеску и подключаем проводку

Из перечисленных пунктов по установке 16-клапанного агрегата можно понять и предварительно оценить свои возможности как в финансовом, так и в техническом плане. При отсутствии необходимых комплектующих и знаний придётся обращаться за посторонней помощью и «вливать» в такой вид хобби дополнительные средства.

Видео: установка 16-клапанного мотора на «классику»

Двигатель «шестёрки» хорошо поддаётся форсированию, причём необязательно быть специалистом с большим опытом для увеличения объёма агрегата. Постепенно совершенствуя свою машину, в итоге можно получить довольно «бодрый» автомобиль, который позволит чувствовать себя увереннее на дороге.

  • Автор: Владимир Долженков
