Эсп на ваз 2109 схема подключения: Схема подключения стеклоподъемников ВАЗ 2109

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Оглавление:

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
5. демонтируем обшивку двери;
6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

• 1 — Монтажный блок
• 2 — Реле зажигания
• 3 — Замок зажигания
• 4 — Моторедуктор электростеклоподъемника правой двери
• 5 — Моторедуктор электростеклоподъемника левой двери
• 6 — Переключатель электростеклоподъемника правой двери
• 7 — Переключатель электростеклоподъемника левой двери
• К7 — Реле питания электростеклоподъемников
• А — К выводу «30» генератора
• Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
• В — к табло подсветки рычагов отопителя
• Г — условная нумерация штекеров в колодке моторедуктора

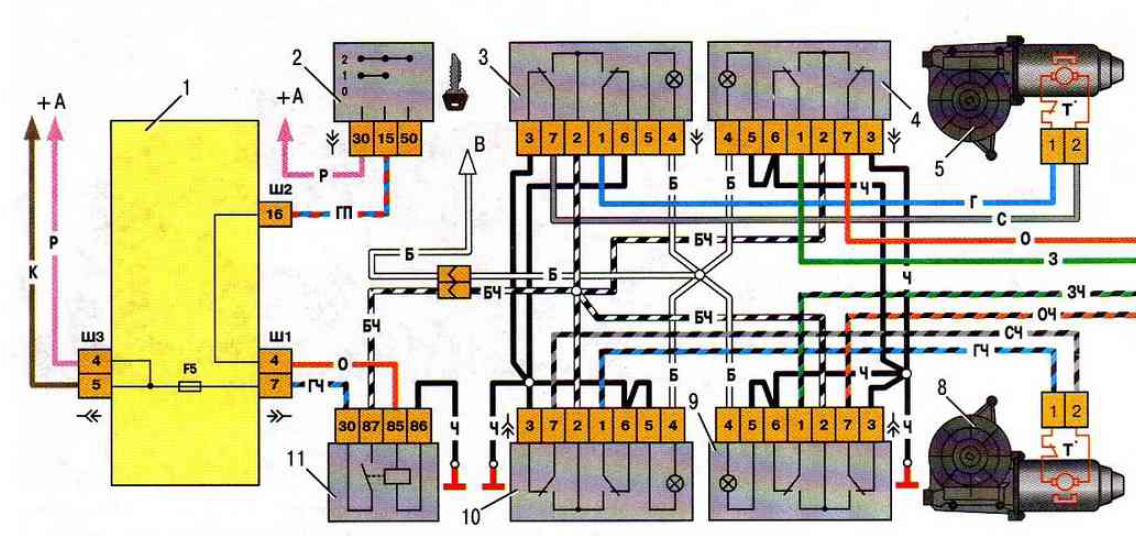

Схема ЭСП ВАЗ 2110, 2111, 2112

• 1 – монтажный блок
• 2 – выключатель зажигания
• 3 – переключатель электростеклоподъемника правой передней двери
• 4 – переключатель электростеклоподъемника правой задней двери
• 5 – моторедуктор электростеклоподъемника правой передней двери
• 6 – моторедуктор электростеклоподъемника правой задней двери
• 7 – моторедуктор электростеклоподъемника левой задней двери
• 8 – моторедуктор электростеклоподъемника левой передней двери
• 9 – переключатель электростеклоподъемника левой задней двери
• 10 – переключатель электростеклоподъемника левой передней двери
• 11 – реле включения электростеклоподъемников
• А – к источникам питания
• В – к выключателю освещения приборов
• С
  – условная нумерация штекеров в колодках электростеклоподъемников

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

Схема подключения силовой кнопки ЭСП

Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).

Последовательное подключение – схема

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

Параллельное подключение – схема

Провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле и тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.

Схема на любое количество кнопок и дверей

Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях – схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум “протяжек” проводов — по 2 всего на канал + масса.

Доводчик стекол Pandora DWM

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
3. монтируем устройства, которые будут работать от электрического привода;
4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном.

В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой.

После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Установка электростеклоподъемников на ВАЗ 2108/2109/21099 » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115.

Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Вопрос о том, следует ли оснастить автомобиль электростеклоподъемниками (ЭСП) давно уже не стоит – ЭСП намного повышают комфортность и безопасность вождения автомобиля. К тому же, и цена на эти устройства, которые, давно перешли из разряда «роскошь» в разряд «необходимость», вовсе не обременительна для личного бюджета. Одной из наиболее популярных на российском рынке марок ЭСП является «BERKUT» – электростеклоподъёмники, производимые на заводе «Прогресс-АвтоТехОборудование» в г. Ижевск, и предназначаются они для установки на все серийные отечественные легковые автомобили – ВАЗ, ГАЗ, ИЖ, «Нива», а также на микроавтобусы и грузовики «Газель», «Соболь» и «Баргузин».

Комплектация и внешний вид ЭСП «BERKUT» нас порадовали. Произведенные на оборонном заводе металлические механизмы выглядели очень достойно. Завод изготовитель неспроста отдал предпочтение именно этому механизму с шарнирно-связанными рычагами, ведь именно такой способ поднятия стекла практикуется на самых известных европейских марках машин.

Электростеклоподъёмники «BERKUT» комплектуются, как современным мотор-редуктором ПТ-060, который собирается в Ижевске с использованием новейшей швейцарской технологии, так и моторами BOSCH (Германия) и Mabuchi (Япония).

Более того, производители позаботились о разных мелочах, — в комплект поставки вошла проводка, полностью пронумерованная в соответствии с электрической схемой, кнопки-переключатели, декоративные заглушки, дополнительный крепеж, и даже резиновые переходные манжеты из стойки в дверь.

Разочаровало только руководство по установке и эксплуатации, небольшая инструкция формата А4 выглядела как-то неубедительно. Типичная проблема отечественных производителей – продукт добротный, а как с ним работать конечному потребителю, заводы-изготовители не задумываются. Схема по установке скорее напомнила какой-то технологический чертёж для быстрой и отлаженной «конвейерной» сборки. А что делать рядовым установщикам в сервисных центрах, особенно, если сталкиваются с данным видом ЭСП впервые?!

Об этом свидетельствовало и полученное редакцией письмо, в котором установщик одного из подмосковных автосервисов обратился к нам с вопросом по поводу некоторых нюансов, связанных с установкой «BERKUT’а».

Поэтому наш журнал решил – совместно с компанией «ТАНИ», которая является эксклюзивным дистрибьютером торговой марки «BERKUT», а также компанией «МЕРС-секьюрити» — другом и партнером по бизнесу, начать серию иллюстрированных специализированных статей по установке ЭСП «BERKUT» в помощь нашим читателям!

Репортаж был проведен в установочном центре компании «МЕРС-секьюрити», где в качестве машины был выбран ВАЗ-21099i, а работал с ней Александр Алексеев, консультировал журналиста Наумов Олег.

Процесс установки «BERKUT» на ВАЗ 2108-2109-21099

Время установки: 50-60 мин. (на одну дверь), т.е., если установкой ЭСП на две двери занимается один человек, то этот процесс займёт 2-2,5 часа.

Вставка 1: Необходимые инструменты:

1. Отвертки: крестовая и шлицевая.
2. Пассатижи, кусачки.
3. Ключ х8, х10.
4. Съёмник пистонов (универсальный ключ для снятия обшивки).
5. Нож универсальный.
6. Протяжка (гибкая стальная проволочка с петелькой для протяжки проводов).

Вставка 2: Расходные материалы:

1. Изолента Motequs MQS 25х19
2. Смазка силиконовая ABRO AB-80
3. Провод медный двойной многожильный 1–1,5 м, сечением не мене 1 кв. мм.

4. Cкотч.

1) Перед началом установочных работ следует отключить питание от аккумулятора, если это сделать нельзя, из-за нарушения работы бортового компьютера, настроек аудио-видео аппаратуры и других устройств, рекомендуется на время монтажных работ удалить предохранители силовых цепей (цепь прикуривателя и освещения автомобиля).



2) Далее производится снятие обивки двери.
Совет: Обивка двери в автомобилях 09-го семейства снимается довольно просто, но для неопытных установщиков рекомендуется пользоваться универсальным съёмником крепежных пистонов либо купить запасные!!!



3) Зафиксировав стекло в доступном для инструмента положении, следует произвести демонтаж штатного механизма поднятия стекла.
Совет: Зафиксировать стекло можно подручными материалами, например, скотч!!!

4) Затем требуется удалить резиновые заглушки из отверстий под кабельные выводы (переходные резиновые манжеты), а также снять боковые обивки под панелью приборов.
Совет: Боковые обивки можно не снимать, доступ может быть осуществлен свободно, через специальные отверстия. Но в этом случае понадобится протяжка – в канал стойки протащить провод без нее будет не просто.

5) Присоединить болтами М6 регулировочную пластину 1, к кронштейну стекла, предварительно установив в наклонный паз пластины прижим 2 из комплекта монтажных частей





6) Вставить в верхнее технологическое отверстие двери электростеклоподъёмник (ЭСП) в сложенном виде (фото 5.) , и закрепить привод ЭСП тремя гайками М6 со стопорными шайбами в штатные отверстия 6. Короткую направляющую закрепить винтом М6х10 и гайкой М6 со стопорной шайбой, винт установить в среднее резьбовое отверстие 3 короткой направляющей.



7) Снять две декоративные заглушки на передней панели справа от прикуривателя для установки переключателей, и отсоединив провод от прикуривателя, в разрыв вставить кабель питания ЭСП и подсоединить его к выводам переключателей, как показано на схеме 1.

8) Через отверстия в стойках дверей и дверях, через резиновые переходные манжеты протянуть кабели, манжеты закрепить в стойках дверей (фото 8.). Подключение кабелей выполнить согласно схеме 1.

Внимание!!! Провода расположенные внутри двери, в том числе к электродвигателю, не должны касаться подвижных частей ЭСП.



Совет: Провода необходимо закрепить во внутренней части двери скотчем или изолентой. Это позволит избежать неприятных резонансных эффектов и воспрепятствует попаданию проводов под стеклоподъемник.

9) Подключить питание от аккумулятора и включить габаритные огни автомобиля, — проверить правильность подключения ЭСП и работу клавиш с подсветкой. Если подсветка переключателя ЭСП не включилась, то необходимо поменять местами гнезда на контактах 3 и 6 переключателя. Выключить габаритные огни.

10) Перевести рычажную систему ЭСП в удобное положение для крепления стекла. Через пазы 4 длинной направляющей, соединить ЭСП с регулировочной пластиной присоединенной к стеклу, и закрепить гайками М6 со стопорными шайбами. Ослабить гайки на длинной направляющей. Прижав стекло к направляющей двери, затянуть их.

Совет: Перевод рычажной системы в удобное для крепления стекла положение может быть осуществлен с помощью альтернативного источника питания. Но самый простой путь – использовать для этого двойной провод и штатный автомобильный аккумулятор.

11) Пробным включением проверить работоспособность стеклоподъёмников (стекло не должно выходить из направляющих, перемещаться без рывков и заеданий).

Внимание!!! Если стекло выходит из пазов направляющих, ослабить гайки, крепящие регулировочную пластину, закрепить короткую направляющую в крайнее верхнее отверстие (фото 6.) Если стекло перемещается в направляющих с чрезмерным усилием, срабатывает отсечка по току в электроприводе. Требуется ослабить гайки, крепящие регулировочную пластину, закрепить короткую направляющую в нижнее отверстие. Прижав стекло к направляющей двери затянуть гайки, крепящие регулировочную пластину.

Прогнать стекло из крайнего нижнего положения в крайнее верхнее положение, стекло не должно выходить из пазов направляющих.
