Что такое ELM327

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

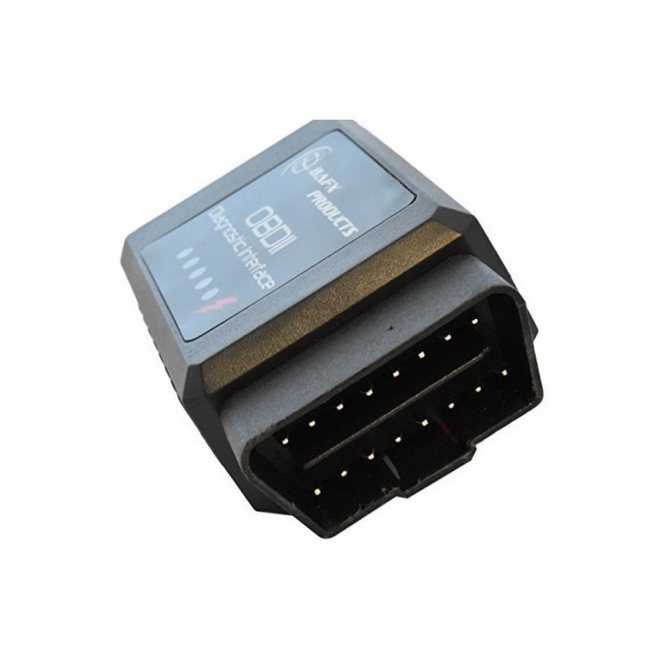

Сканер ELM327 / aliexpress.com

Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Что делает сканер ELM327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

  • Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
  • Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
  • USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

  • ELM327 1. 5 — старая, но оригинальная прошивка;
  • ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
  • ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

1. Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / aliexpress.com

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

2. Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

  1. Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
  2. Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
  3. Установите приложение для проверки и нажмите кнопку «Соединение».
  4. Дождитесь окончания сканирования и проверьте результаты.
  5. Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

Загрузить

Цена: Бесплатно

Загрузить

Цена: Бесплатно

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Шаг 1. Установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

Загрузить

Цена: 165,00 ₽

Загрузить

Цена: Бесплатно

Загрузить

Цена: Бесплатно

Загрузить

Цена: Бесплатно

Загрузить

Цена: Бесплатно

Загрузить

Цена: Бесплатно

OpenDiag (Windows) →

Шаг 2. Подключение ELM327

YouTube-канал «Дабл тест драйв»

Разъём для подключения адаптера ELM327 в автомобилях расположен по-разному. Обычно где-то под рулём или в бардачке, но в некоторых старых моделях может быть и под капотом. Уточните, как в вашей машине, и подключите сканер.

Шаг 3. Сопряжение устройств

YouTube-канал «Дабл тест драйв»

Далее необходимо включить зажигание и установить соединение сканера со смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте нажать и её.

Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

Шаг 4. Настройка приложения

YouTube-канал «Дабл тест драйв»

Запустите установленное приложение для диагностики. Как правило, тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите тип подключения (Bluetooth, Wi-Fi или USB) и выберите доступный сканер из списка.

Как пользоваться сканером ELM327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

YouTube-канал «Дабл тест драйв»

Теперь можно просматривать показатели работы двигателя и различных систем, считывать ошибки ЭБУ и выполнять их сброс. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это «Приборная панель», «Считывание ошибок», «Графики» и другие.

Читайте также 🚗📲🧐

  • 50 крутых автолайфхаков на все случаи жизни
  • Как поменять колесо: подробнейшая инструкция
  • Как убрать царапины на машине своими руками
  • Почему потеют фары и как это исправить
  • Как поменять масло в двигателе

Программы для ELM327 Android

       Главная
  1.   »   Программы для ELM327 Android

Если Вы столкнулись с проблемой: Где скачать программу для адаптера ELM 327 под Android? То мы поможем Вам с решением данной проблемы.

На нашем сайте Вы сможете найти информацию о том, какую программу ELM327 для Android нужно скачать, а в ближайшее время на нашем сайте появится собственный раздел, где Вы без регистрации, абсолютно бесплатно сможете скачать программы для адаптера ELM 327.

Итак, если в Вашем распоряжении имеется планшетный ПК или смартфон на базе операционной системы Android, то для полноценной диагностики автомобиля при помощи диагностического адаптера ELM 327 Вам следует использовать всего несколько программ.

Наиболее распространенной и функциональной программой для
ELM 327 Android является Torque

Программа отлично работает с bluetooth моделями elm327 и может служить полной альтернативой бортовому компьютеру. Программа перекрывает все базовые потребности пользователя и даже предлагает чуть больше. Сохраняйте маршруты своих поездок с показаниями всех датчиков и расходов. Проводите тесты исполнительных устройств. Считывайте и удаляйте ошибки из ЭБУ Вашего автомобиля. Все это Вы сможете с программой Torque для андройд. Программа имеет дружественный русский интерфейс в котором сможет разобрать даже человек слабо знакомый с техникой. Плюс ко всему разработчик не стоит на месте и постоянно выпускает различные дополнения и плагины для работы с отдельными марками автомобилей.

Второй по популярности программой для адаптера ELM 327 for Android является DashCommand.

Данная программа по функциям несколько уступает вышеописанной программе. В программе для elm327 DashCommand официально нет русского языка, но основные функции по отображению показаний параметров датчиков автомобиля, а так же производство диагностики и стирания ошибок из ЭБУ автомобиля, представленная программа с легкостью выполняет.

Скачать программу ELM 327 DashCommand можно здесь: DashCommand

Так же рекомендуем Вам обратить внимание к развивающейся программе для elm327 под названием OBD Авто Доктор

Представленная программа для elm327 имеет дружественный русский интерфейс. Работает под управлением OC Android и имеет на своем борту весь перечень функций которые могут понадобиться автолюбителю при диагностике автомобиля на телефоне с ОС Android адаптером elm327

Краткий перечень возможностей приложения OBD Авто Доктор:

— Возможность считывания ошибок и их расшифровка (DTC память)

— Удаление ошибок из ЭБУ (потушить лампочку MIL – Check Engine), а также других сохраняемых параметров автомобиля

— Функция считывания параметров автомобиля в режиме реального времени:

— Обороты двигателя

— Долгосрочный расход топлива

— Положение дроссельной заслонки

— Температура охлаждающей жидкости

— Состояние топливной системы

— Нагрузка двигателя

— Температура всасываемого воздуха

— Абсолютное давление воздуха

— Опережение зажигания

— Скорость движения автомобиля

— Давление топлива

— Массовый расход воздуха

— Лямбда-зонд (коррекция режима двигателя)

Так же количество считываемых параметров может быть гораздо больше в зависимости от диагностируемой автомашины.

Скачать программу OBD Авто Доктор можно здесь

Для владельцев автомобилей марки VAG появилось отличное прилложение под названием CARISTA позволит Вам полноценно диагностировать и кодировать Ваш автомобиль прямо через Ваше мобильное устройство.

Более подробно о программе можно почитать здесь Carista подробнее

Для владельцев автомобилей Nissan работающих по старому протоколу Nissan Consult вышла отличная программа позволяющая работать с данными автомобилями которые еще не поддерживают стандарт OBD 2

EconTool ELM327 for Nissan — программа для работы с автомобилями Nissan по родному протоколу, узнать больше о возможностях программы и скачать EconTool ELM327 for Nissan можно здесь (подробнее)

Программа CVTz50 для диагностики вариатора на автомобилях Ниссан и не только подробнее

Если Вы владелец отечественного автомобиля, то Вам знакома проблема подключения ЭБУ Вашего автомобиля через elm327 Bluetooth. Благодаря последним разработкам наших соотечественников, мы получили мобильную версию хорошо известной программы OpenDiag под android.

Разработчиками заявлена поддержка основных блоков ВАЗ, что позволяет проводить полноценную диагностику Вашего автомобиля прямо через телефон.(обязательное требование к программе, использование адаптера с версией прошивки 1.5.

Скачать программу OpenDiag Mobile можно здесь

Если же Вы владелец марки Toyota или Lexus то Вам по душе придется новая программа ELMScan Toyota которая поможет Вам полноценно проводить диагностику автомобилей данной марки американского, европейского и японского рынка при помощи планшета или Вашего мобильного телефона (обязательное требование к программе, использование адаптера с версией прошивки 1.5.) подробнее

В заключении данной статьи хотелось бы так же отметить программу для elm327 под Android под названием ХобДрайв.

Представленная программа имеет внешне объемный функционал с русским интерфейсом, но к сожалению полноценно оценить возможности данной программы в бесплатной версии Вы не сможете. Программа платная и лицензия позволяет диагностировать лишь одно авто. Из плюсов можно отметить поддержку русских автомобилей список ЭБУ которых постоянно обновляется.

Скачать программу для elm327 ХобДрайв можно здесь

Какую из этих программ выбрать решать только Вам, любая из представленных программ для ELM 327 позволит Вам произвести полноценную диагностику Вашего автомобиля. Погасить лампочку «CheckEngine» на приборной панели Вашего автомобиля, а так же подскажет параметры Вашего авто в режиме реального времени. Какую программу для Elm 327 скачать и установить выбирать только Вам.

В случае если Вы приобрели USB версию адаптера ELM 327 и хотите использовать ELM 327 USB с Вашим планшетом на Android посредством USB хоста. Для корректной работы адаптера на Вашем планшете, Вам необходимо скачать драйвер для ELM327 USB под Android и установить его на свой планшет.

Что такое сканер ELM327 и как им пользоваться

ELM327 знакома многим автовладельцам. ELM 327 — это автомобильный сканер или адаптер, который подключается к бортовому компьютеру машины через разъем OBD-II. Это полезное устройство обычно используется для диагностики неисправностей, считывания показателей работоспособности и обнуления ошибок ЭБУ (электронного блока управления).

Считыватель автомобильных кодов

ELM 327 получил свое название от названия микроконтроллера, который соединяет связь между диагностической шиной автомобиля и компьютером или смартфоном. Этот чип, разработанный канадской компанией, попал к китайским производителям электроники, которые не упустили случая его скопировать.

Функционал ELM327 достаточно обширен. Оно может различаться в зависимости от конкретной версии адаптера, компьютера машины и программного обеспечения, используемого для диагностики.

Помимо считывания, расшифровки и очистки диагностических кодов ошибок, сканер может отображать обороты двигателя и скорость автомобиля в режиме реального времени, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки и давление в топливной системе , и многое другое.

С помощью адаптера ELM327 в некоторых автомобилях можно разблокировать и перенастроить автоматическую блокировку замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

  • Чтение данных двигателя
  • Индикатор проверки двигателя
  • Сообщить коды ошибок
  • Сброс кодов ошибок
  • Отображение текущих данных датчика
  • Включить/выключить дополнительные функции

Из-за множества разнокачественных клонов есть риск нарваться на устройство с урезанным функционалом, которое будет работать некорректно или вообще не запустится. При покупке нужно учитывать три важных момента:

  1. Тип соединения

Существует несколько версий ELM327 с разными интерфейсами подключения. Наиболее распространены адаптеры с Bluetooth, Wi-Fi и USB. Они отличаются не только возможностями подключения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

  • Bluetooth — самый дешевый сканер кодов автомобилей, который работает только со смартфонами Android.
  • Wi-Fi — более дорогая версия, совместимая со смартфонами на Android и iOS и компьютерами.
  • USB немного дешевле сканеров Wi-Fi. Они работают только с компьютерами, но их отличает надежная связь.

Неважно, какой тип подключения вы выберете, но сканеры WI-FI и Bluetooth удобнее.

  1. Версия прошивки

Программное обеспечение адаптера постоянно обновляется. На оригинальном ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивкой 1.5 и 2.1. Как ни странно, более свежая версия хуже.

Чип который пришел к китайцам был с прошивкой версии 1.5. Все клоны с этой прошивкой имеют оригинальное ПО ELM327. Позже появились копии сканеров версии 2.1. Последний является лишь модифицированной прошивкой 1.5, и не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. К тому же есть обычные переходники с версией 1.5, которые продаются под видом 2.1.

Три варианта клонов ELM327 теперь доступны для продажи:

  • ELM327 1.5 — старая, но оригинальная прошивка;
  • ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
  • ELM327 2.1 — оригинальная прошивка замаскированная под новую, но без изменений.

Стоит купить переходник с оригинальной прошивкой версии 1.5.

  1. Тип разъема автоматической диагностики

На некоторых машинах, особенно до 2000 года, диагностический разъем имеет колодки других стандартов. Подключить к ним сканер не получится. Для таких случаев используются специальные переходники: с одной стороны они имеют совместимый разъем для конкретной модели автомобиля, а с другой – стандартный OBD-II.

Фирменные контактные площадки могут иметь другую форму и количество контактов.

Поэтому перед покупкой автокодов уточните, какой стандарт разъема используется на вашем автомобиле, и при необходимости приобретите соответствующий переходник. Фирменные контактные площадки могут иметь разную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъема используется на вашем автомобиле, и при необходимости приобретите соответствующий переходник.

  1. Установка диагностического приложения

Для подключения к ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows.

  • Крутящий момент Лайт
  • Крутящий момент Про
  • Тире
  • OpenDiag Mobile
  • БД Фьюжн
  • Автомобильный доктор OBD
  • Кариста OBD2
  • OBD Fusion (iOS и Android)
  • OBD Car Doctor (iOS и Android)
  • OBD Auto Doctor (iOS и Windows)
  • Автомобильный сканер ELM OBD2 (iOS и Windows)
  • OBD Auto Doctor (iOS и Windows)
  • Автомобильный сканер ELM OBD2 (iOS и Windows)
  • Опендиаг

Как видите, существует множество приложений для подключения сканера ELM327. Мы представили только лучшие из них.

  1. Вставка ELM327 в автомобиль

Разъем для подключения адаптера ELM327 в автомобилях расположен иначе. Обычно где-то под колесом или в бардачке, в некоторых старых моделях может быть под капотом. Узнайте как в вашем автомобиле и подключите сканер.

  1. Пара ELM327 и устройство

Далее необходимо включить зажигание и установить связь между сканером и смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте ее нажать.

Активируйте Bluetooth или Wi-Fi в настройках гаджета и подождите, пока будут найдены устройства поблизости. Выберите адаптер ELM327: обычно называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

  1. Диагностика автомобиля

Запустите установленное диагностическое приложение. Обычно тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите подключение (Bluetooth, Wi-Fi или USB) и выберите из списка доступный сканер.

После настройки, если все сделано правильно, информация об автомобиле будет отображаться на экране, а датчики и индикаторы будут работать. В зависимости от приложения может потребоваться создание автоматического профиля. Для этого выберите свою модель из списка и укажите технические характеристики.

Теперь вы можете просматривать работу двигателя и различных систем, читать ошибки ЭБУ и сбрасывать их. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это Dashboard, Error Reading, Charts и другие.
