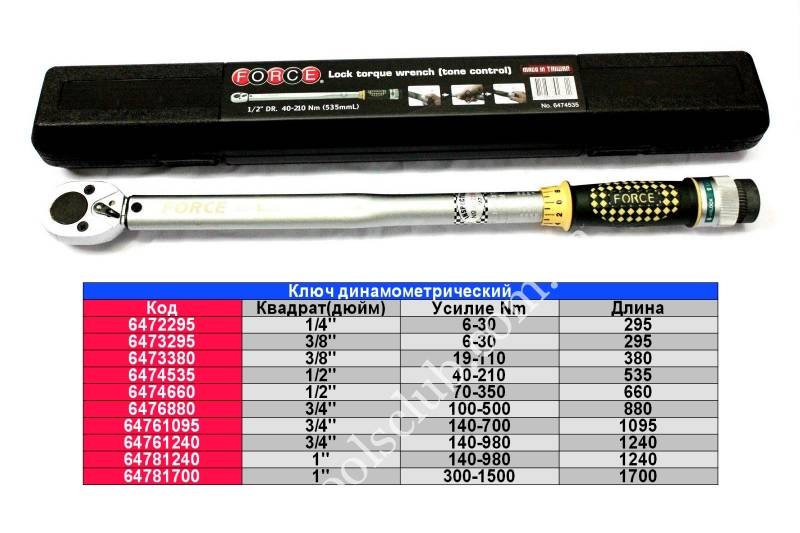

Динамометрический ключ как выглядит: Динамометрический ключ для автомобиля — выбираем и используем правильно

Калибровка динамометрических ключей в Санкт-Петербурге

Виды работ

Обязательной калибровке подлежат те ключи, которые не внесены в госреестр. Сертификат об успешном прохождении калибровки имеет установленный государственный образец.

Регламент чётко утверждает, что эти инструменты требуют калибровки ещё до момента начала эксплуатации. Проведенная калибровка означает, что инструмент был откалиброван в соответствии со всеми требованиями и закрепляется сертификатом.

После того как ключ уже побывал в эксплуатации, ему необходима повторная периодическая калибровка. Она применяется в профилактических целях и помогает избежать аварий, поломок и других неприятностей. Такие калибровки существенно продляют срок службы изделий, они должны выполняться через определённые промежутки времени.

Большая часть инструментов калибруются раз в пол года\год. В зависимости от активности эксплуатации этот интервал может быть сокращён.

Требования

Важно: весь комплекс по выявлению соответствия стандартам должен проводить только квалифицированный специалист. Он может быть, например, представителем фирм соответствующего профиля – как наша. Ключи калибруются на специальном оборудовании, с использованием калибровочного стенда. Такой стенд помогает установить, насколько работа инструмента корректна. Если от показателя нормы результат отличается, прибор необходимо заново откалибровать.

Этапы проведения калибровки

Калибровка в любом случае должна быть поэтапной. Первый пункт – это внешний осмотр, он не требует специального оборудования. Главное на этом этапе – тщательно осмотреть инструмент на наличие каких-либо повреждений и дефектов. Ключ должен соответствовать заявленной комплектации, не быть грязным или ржавым, мятым или искривлённым, все элементы должны нормально функционировать. Если ключ повреждён – это говорит о том, что вероятность необходимости калибровки выше, ведь при механических повреждениях настройка может сбиться.

Второй шаг – опробование ключа, то есть, проверка его работоспособности. Для этого ключ устанавливают на специальное оборудование и нагружают до предела несколько раз, но не менее пяти. Ключ должен выдержать нагрузку на протяжении 30 секунд минимум. Если ключ работает не так как нужно, – это значит, что он нуждается в калибровке, то есть, точной настройке. Такое случается при активной эксплуатации с приборами из госреестра, не говоря уже о тех инструментах, которые в него не внесены.

После успешной калибровки нужно определить допустимые погрешности. В процессе калибровки на прибор постепенно добавляется нагрузка, эксперт фиксирует данные и постепенно снимает нагрузку. Повторяя эту процедуру, нужно нагружать и разгружать прибор плавно, без рывков и ударов. Эксперт использует формулы для расчёта погрешностей – абсолютной, относительной и приведённой. Для подтверждения результата специалист выписывает сертификат о калибровке.

Услуги калибровки для ДК

Как уже было сказано, калибровку в обязательном порядке должен проводить специалист соответствующего профиля. Самостоятельная калибровка или поверка ключа не считается настоящей и не может быть подтверждена сертификатом. Обращаясь за помощью в организацию, обязательно удостоверьтесь в том, что сотрудники в ней опытны и знают все тонкости проведения подобных работ.

Наши специалисты используют современное высокоточное оборудование. Это позволяет гарантировать отличный результат работы. Калибровка – не единственная услуга. Специалист также способен произвести поверку и настройку инструментов. Если это невозможно, специалист предложит заменить запчасти устройства или отремонтировать прибор. Экспертиза всегда подтверждается соответствующим сертификатом установленного образца. Полный перечень услуг нашего ассортимента позволит вам сэкономить время и средства. В результате вы получите полностью пригодный к использованию инструмент. Нашим клиентам всегда доступны услуги профессиональной консультации.

Качество – главный приоритет наших мастеров. Богатый опыт позволяет гарантировать его высший уровень, поскольку мы досконально разбираемся во всех тонкостях индустрии. Мы является официальными дилерами компаний Ombra, Jonnesway, Gedore, Thorvik и других лидеров рынка.

Возможен удобный выезд мастера к клиенту на территории Санкт-Петербурга и области, приём инструментов осуществляется со всей страны. И самое приятное – весь процесс занимает не более 10 дней для сложных случаев. Не откладывайте на потом – обратитесь за профессиональной помощью уже сегодня!

Устройство, назначение и выбор динамометрического ключа для автомобиля

У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

• Назначение динамометрического ключа и его устройство
• Какими бывают динамометрические ключи
• На что обратить внимание при покупке
• Как правильно пользоваться ключом и как его проверить

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

• стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

• предельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%).

Является самым распространенным в использовании как профессионалами, так и любителями.

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Рассмотрим порядок работы со щелчковым динамометрическим ключом:

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

• с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами. Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шкалу прибора.

Иногда необходимо затянуть болтовое соединение с усилием, большим, чем максимальное значение вашего ключа. Тогда производители предлагают воспользоваться приспособлением для динамометрического ключа – мультипликатором. Принцип его действия основан на работе редуктора — усилителя (система шестерёнок). Он крепится к динамометрическому ключу и увеличивает усилие на болт в несколько раз (согласно инструкции).

Как правильно пользоваться ключом и как его проверить

Для того чтобы динамометрический ключ служил вам долго, необходимо следовать таким рекомендациям:

1. Прочитайте внимательно инструкцию по эксплуатации и учитывайте рекомендации производителя. Не используйте силу при подготовке ключа к работе. Если что-то не крутится, то, возможно, вы забыли ослабить стопорную гайку. Проверьте все основательно.

2. Понимайте, что это измерительный прибор, поэтому его нужно использовать для затяжки болтовых соединений с определенной силой, а не просто для затяжки болтов или для их откручивания. Во всех остальных случаях нужно использовать обыкновенный ключ.

3. Не продолжайте затяжку болтов после щелчка. Если продолжать зажимать после щелчка, то ключ будет закручивать дальше, а трещотка будет постоянно щелкать. Это приведет к растягиванию пружины и уменьшению точности работы прибора.

4. Если вы долго не работали с ключом, используйте его сначала на небольших моментах силы. Это поможет заводской смазке равномерно распределиться по всему объёму ключа.

5. Храните ключ в чемоданчике. При хранении ключ должен находиться в нулевом положении, то есть с минимальным значением момента силы.

6. Используйте ключ в допустимом диапазоне значений моментов силы. Не раскручивайте его ниже или выше шкалы нанесенной на основании ключа.

7. Держите ключ в чистоте. Не используйте для очистки химические средства, которые могут воздействовать на заводскую смазку и на механизмы ключа. Не бросайте его, не разбирайте, не стучите по нему, следите, чтобы вода не попала вовнутрь.

Точность работы динамометрических ключей, использованных на СТО, проверяется один раз в год или через 10000 измерений. Предприятий и сервисов, которые могут проводить проверку ключей, не так много. И стоит такая проверка немало. Поэтому бережно относитесь к своему динамометрическому ключу, и будете довольны его работой.

Как пользоваться динамометрическим ключом

Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах. Узнать больше ›

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Сотни гаек и болтов скрепляют ваш автомобиль, и многие из этих болтов имеют точную настройку крутящего момента. Выворачивание этих чувствительных деталей за пределы их спецификаций может привести к гибели, как и недостаточное затягивание их, и по этой причине существуют динамометрические ключи.

Динамометрические ключи предназначены для того, чтобы облегчить затяжку гаек и болтов догадками и предотвратить повторное вкручивание сорванных болтов глубоко внутри двигателя. Они являются одним из основных продуктов каждого механика и Garage God DIYer. Однако, несмотря на их исключительную важность, некоторые до сих пор не знают, как их использовать.

Не бойтесь, Информационная группа Драйва всегда готова помочь! Следуйте инструкциям, пока мы покажем вам, как именно пользоваться динамометрическим ключом.

Давайте закрутим это место!

Динамометрический ключ щелчкового типа рядом с динамометрическим ключом балочного типа Hank O’Hop

Что такое динамометрический ключ

Динамометрический ключ — это специальный инструмент, похожий на торцевой ключ, который позволяет пользователю указать номинальный крутящий момент который инструмент затем помогает не переходить через него. Это гарантирует, что ваши болты и гайки будут правильно затянуты, но не перетянуты.

Шкала выбора крутящего момента, как видно на динамометрическом ключе щелчкового типа. Hank O’Hop

Какие существуют типы динамометрических ключей?

Существует три типа динамометрических ключей, вот чем они отличаются.

С индикацией давления

Динамометрические ключи с индикацией давления напоминают торцевой ключ и имеют головку с отверткой, длинный стержень и рукоятку. В голове есть аналоговый дисплей, основанный на давлении, который сообщает, что вам нужно давление, в котором вы находитесь.

Click-Type

Динамометрические ключи Click-Type напоминают торцевые ключи и имеют головку с отверткой, длинный стержень и рукоятку, которую нужно вращать, чтобы получить заданный момент затяжки.

Цифровой

Цифровой динамометрический ключ, опять же, напоминает торцевой ключ, но оснащен цифровым дисплеем вдоль вала, который используется для ввода заданного значения крутящего момента. Они также оснащены дисплеями с подсветкой, звуковыми сигналами и вибрацией, когда вы приближаетесь к настройке крутящего момента и питаются от батареи.

Безопасность динамометрического ключа

Работа с динамометрическим ключом не слишком опасна, но лучше принять меры предосторожности, например, надеть перчатки механика, чтобы не сломать костяшки пальцев — вы должны увидеть автора. Вот как можно безопасно использовать динамометрический ключ и не покалечиться и не потерять палец— надеюсь .

Хэнк О’Хоп

Вот как пользоваться динамометрическим ключом

Давайте сделаем это!

1. Достаньте динамометрический ключ и требуемую головку.
2. Определите требуемый момент затяжки болта.
3. Если вы используете динамометрический ключ с защелкой, установите указанное значение крутящего момента, вращая рукоятку. Если вы используете цифровой динамометрический ключ, введите заданное значение крутящего момента на дисплее.
4. Присоедините головку с внутренним шестигранником к болту.
5. Затяните болт до указанного крутящего момента.

Готово! Разве это не было легко?

Хэнк О’Хоп

Часто задаваемые вопросы о динамометрическом ключе

У вас есть вопросы, Информационная группа The Drive найдет ответы!

Стоит ли покупать динамометрический ключ?

Да. Существует множество гаек и болтов, которые требуют очень специфических настроек крутящего момента. Если вы перетянете любой из них, их структурная целостность может быть нарушена. Динамометрический ключ гарантирует, что все соответствует спецификациям производителя.

Сколько стоит динамометрический ключ?

Стоимость динамометрического ключа зависит от производителя, от того, приобретете ли вы цифровой динамометрический ключ, а также от размера. Стандартные динамометрические ключи стоят от 40 до 80 долларов, в то время как более крупные динамометрические ключи могут стоить от 150 до 300 долларов. Цифровые динамометрические ключи могут стоить от 70 до 150 долларов.

Где можно купить динамометрический ключ?

Поскольку динамометрические ключи являются такими полезными инструментами, вы можете купить их практически везде, где продаются инструменты и оборудование, включая Amazon, Home Depot, Northern Tool или Walmart.

Цифровые динамометрические ключи более точны?

На самом деле это не так. Привлекательность цифрового динамометрического ключа заключается в том, что он имеет несколько дополнительных наворотов по сравнению с динамометрическим ключом щелчкового типа. Он будет оснащен экраном с подсветкой для ситуаций с низким освещением, предупреждающими звуковыми сигналами, когда вы приближаетесь к предписанному крутящему моменту, и дисплеем с цифровой регулировкой, чтобы вы могли легко изменять крутящий момент на лету.

Как хранить динамометрический ключ?

Стандартный динамометрический ключ с защелкой можно хранить вместе с вашими обычными инструментами. Однако, если у вас есть цифровой динамометрический ключ, вам придется хранить его в футляре, так как это более тонкий инструмент, на который могут воздействовать холод и тепло.

Рекомендуемые продукты

Динамометрический ключ CDI с приводом 1/2 дюйма

Динамометрический ключ Tekton Click с приводом 1/2 дюйма

Цифровой динамометрический ключ ACDelco Tools с приводом 1/2 дюйма

Получил вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected]

Как пользоваться динамометрическим ключом

Фото: istockphoto.com

Особенно важно, когда речь идет об обслуживании автомобиля, динамометрический ключ затягивает болты до определенного уровня крутящего момента, обеспечивая застежка достаточно затянута до завершения работы. Если какая-либо часть автомобиля, например, зажимные гайки, не затянута должным образом, они могут ослабнуть или полностью развалиться во время работы, что представляет опасную опасность.

Чтобы гарантировать точность динамометрического ключа, перед использованием необходимо проверить калибровку ключа. Как правило, пользователи могут откалибровать точность динамометрического ключа с точностью до ±4%, хотя первоклассные продукты могут иметь более точный диапазон точности.

Узнайте, как использовать динамометрический ключ, как проверить калибровку точности и многое другое из этого информативного руководства.

СВЯЗАННЫЕ: Как стать автомехаником самому себе

Важные части динамометрического ключа

Прежде чем изучать, как работает динамометрический ключ, рекомендуется ознакомиться с частями ключа. Изучение различных ключевых частей облегчает понимание того, как настроить динамометрический ключ и как отрегулировать динамометрический ключ, чтобы его можно было откалибровать для будущего использования.

Фото: amazon.com

• Головка : Головка динамометрического ключа представляет собой закругленную или квадратную часть, расположенную на противоположном конце рукоятки.
• Рычаг : Рычаг динамометрического ключа простирается от рукоятки до головки и обычно содержит смазанную натяжную пружину для регулировки настройки крутящего момента.
• Рукоятка : Рукоятка — это часть инструмента, которую пользователь берет в руки для работы с гаечным ключом, хотя, в зависимости от типа динамометрического ключа, ее также можно использовать для настройки динамометрического ключа путем вращения рукоятки.
• Циферблат : Точный вид циферблата зависит от типа динамометрического ключа, но цель этой части — отображать настройку крутящего момента.
• Привод : Расположенный на головке динамометрического ключа, привод используется для оснащения ключа стандартными головками или удлинителем динамометрического ключа.

3 типа динамометрических ключей, которые должны знать домашние мастера

Существуют различные типы динамометрических ключей, которые можно использовать для работы с легковыми и грузовыми автомобилями, велосипедами, мотоциклами и любым другим транспортным средством или оборудованием, требующим точного болта. и затягивание гаек. Наиболее распространенные типы динамометрических ключей включают балочные, кликовые и цифровые динамометрические ключи.

1. Балка

Фото: amazon.com

Динамометрические ключи с балкой не полагаются ни на что, кроме изгиба ключа для измерения крутящего момента на крепежной детали. Пользователи могут проверить текущий крутящий момент, прилагаемый к застежке, с помощью шкалы, расположенной рядом с ручкой.

Когда к гаечному ключу прикладывается усилие, стержень или плечо гаечного ключа слегка изгибаются, изменяя место пересечения со шкалой, чтобы обеспечить показание текущего значения крутящего момента на крепежной детали. Этот тип динамометрического ключа относительно недорог и не требует частой калибровки или обслуживания.

Наша рекомендация: Получите динамометрический ключ Tooluxe ⅜- и ½-дюйма с двумя приводными балками на Amazon за 22,99 долларов США .
Изготовленный из закаленной легированной стали, этот простой и эффективный динамометрический ключ балочного типа поставляется с приводами на ⅜ и ½ дюйма для большей универсальности.

2. Щелчок

Фото: amazon.com

Динамометрический ключ с защелкой является наиболее часто используемым типом динамометрического ключа из-за низкой стоимости, относительно простого обслуживания и возможности установки определенного уровня крутящего момента. , чтобы пользователи знали, когда прекратить прилагать усилие к гаечному ключу.

Если пользователь прикладывает достаточный крутящий момент для достижения заданного уровня, динамометрический ключ со щелчком издает слышимый щелчок. Когда ключ щелкает, это показатель того, что пора прекратить затягивать фитинг. Если вы перетянете гайку или болт, крепеж может погнуться, треснуть или полностью расколоться.

Наша рекомендация: Получите динамометрический ключ Tekton с приводом на ½ дюйма на Amazon за 50 долларов США .
Динамометрический ключ со щелчковым замком от Tekton имеет класс точности ±4 процента и полностью стальную конструкцию, что повышает общую долговечность инструмента.

3. Цифровой

Фото: amazon.com

Цифровые динамометрические ключи — это шаг вперед по сравнению с гайковертами с щелчковым механизмом и четкими показаниями крутящего момента на цифровом экране. Некоторые цифровые динамометрические ключи могут позволять пользователю устанавливать несколько уровней крутящего момента, что позволяет легко переключаться между повседневными автомобильными задачами одним нажатием кнопки.

Подобно динамометрическим ключам со щелчком, цифровой динамометрический ключ обычно уведомляет пользователя звуковым сигналом, звуковым сигналом, вибрацией, мигающим светом или некоторой комбинацией этих сигналов, чтобы предотвратить чрезмерную затяжку. Просто имейте в виду, что для этого типа динамометрического ключа требуются батареи, поэтому рекомендуется иметь под рукой новые батареи, чтобы избежать перебоев в работе.

Наша рекомендация: Получите электронный динамометрический ключ Gearwrench с приводом ½ дюйма на Amazon за 153,99 долларов США .
Обеспечьте максимально точное измерение крутящего момента с помощью этого электронного динамометрического ключа, который может похвастаться узкой номинальной точностью ±2 процента.

СВЯЗАННЫЕ: Обзор цифрового динамометрического ключа eTork EC3250: стоит ли оно того?

Советы по безопасности динамометрического ключа

Перед использованием динамометрического ключа рекомендуется осмотреть инструмент и все гнезда или крепежные детали, которые будут использоваться с ключом. Если динамометрический ключ или какие-либо аксессуары имеют трещины, вмятины или деформации, эти детали следует заменить, прежде чем продолжить. Точно так же, если динамометрический ключ падает на землю или ударяется о твердый предмет, пользователям придется приостановить проект, пока они не смогут повторно откалибровать ключ. Это связано с тем, что удар от падения или удара по гаечному ключу может нарушить калибровку инструмента.

Кроме того, важно избегать использования динамометрического ключа для ослабления гаек, болтов или любого другого типа крепежа. Эти чувствительные инструменты предназначены только для затягивания. Использование динамометрического ключа для ослабления фитинга может снизить точность инструмента, что потребует более частой калибровки для обеспечения правильной работы динамометрического ключа.

Первоначальная настройка и калибровка

Фото: istockphoto.com

Калибровка динамометрического ключа не слишком сложна, хотя важно выполнять эти шаги медленно, чтобы обеспечить точность инструмента. Пользователям потребуются тиски, 20-фунтовый груз, тонкая веревка или веревка (способная удерживать не менее 20 фунтов) и измерительная лента.

1. Измерьте длину динамометрического ключа от квадратного хвостовика на головке до точного места на рукоятке, где вы держите ключ. Эта точка часто уже отмечена на динамометрическом ключе, поэтому вам не нужно делать оценку, основываясь на среднем использовании.
2. Вставьте квадратный ключ динамометрического ключа в тиски и затяните его.
3. Установите динамометрический ключ, используя измерение, полученное в первом шаге, и умножьте его на 20.
4. Протяните петлю через 20-фунтовый груз с помощью веревки и повесьте его на конец рукоятки, где вы сняли первое измерение.
5. Если вы услышите щелчок, поднимите груз и переместите его к головке ключа. Если он щелкает каждый раз, когда вы опускаете груз, продолжайте перемещать его, пока щелчок не прекратится.
6. Если сначала не слышен щелчок, затяните пружину в гаечном ключе, повернув винт по часовой стрелке, затем поднимите груз и снова опустите его для проверки, повторив процесс, описанный в шаге 5.
7. Если все сделано правильно, вы в конечном итоге на динамометрическом ключе будет очень точная область, где вес может висеть, не вызывая щелчка ключа.
8. Измерьте длину динамометрического ключа от квадратного хвостовика до точки, где висит груз, и умножьте полученное значение на 20 фунтов.
9. С помощью собранной информации вы теперь можете рассчитать прилагаемый крутящий момент ключа по формуле Ta = Ts x (D1/D2). Где Ta — приложенный крутящий момент, Ts — настройка крутящего момента, D1 — расстояние, измеренное на этапе 1, а D2 — расстояние, измеренное на этапе 8.
10. Используя это число, умножьте предполагаемый крутящий момент на разницу. Результатом является правильная настройка крутящего момента для вашего конкретного динамометрического ключа.

Фото: istockphoto.com

Как использовать динамометрический ключ для затяжки гаек с проушинами

Затяжка гаек с проушиной на автомобиле является одним из основных применений динамометрического ключа. Следуйте этим простым шагам, чтобы узнать, как использовать динамометрический ключ, чтобы надежно затянуть зажимные гайки без чрезмерного затягивания.

ШАГ 1: Выберите правильный размер диска и сокеты.

Приводы динамометрических ключей могут иметь размер от ¼ дюйма для небольших машин, таких как мотоциклы, мопеды или газонокосилки, до 1-дюймовых приводов для работы с массивными транспортными средствами, такими как полуприцепы. Подходящим размером для затяжки гаек является ½-дюймовый привод. Прежде чем продолжить, убедитесь, что у вас есть гнезда подходящего размера для привода.

ШАГ 2: Установите уровень крутящего момента.

Следующим шагом является установка желаемого уровня крутящего момента. Если вы используете динамометрический ключ балочного типа, вы можете пропустить этот шаг, но если у вас есть динамометрический ключ щелчкового типа или цифровой динамометрический ключ, вы можете выбрать целевое значение крутящего момента на ключе.

Используйте цифровые элементы управления для увеличения или уменьшения значения крутящего момента на динамометрическом ключе с цифровым управлением. С помощью динамометрического ключа с щелчком вы можете установить уровень крутящего момента, повернув рукоятку так, чтобы он совпадал с желаемым уровнем крутящего момента на циферблате.

ШАГ 3: Установите динамометрический ключ и затяните крепеж.

Вручную затяните зажимные гайки до упора, затем наденьте динамометрический ключ на первую зажимную гайку. Поверните динамометрический ключ, чтобы затянуть гайку. Если вы используете динамометрический ключ балочного типа, следите за циферблатом и прекратите прилагать усилие к ключу, когда вы достигнете целевого уровня крутящего момента.

Если вы используете динамометрический ключ со щелчком или цифровым ключом, прилагайте усилие к креплению, пока не услышите щелчок, звуковой сигнал или любые другие звуковые или визуальные сигналы, указывающие на достижение указанного уровня крутящего момента. Имейте в виду, что хотя некоторые цифровые динамометрические ключи имеют программируемые пределы допуска для предотвращения чрезмерной затяжки, это не стандартная функция. Обязательно прекратите прилагать усилие, когда сигнал тревоги указывает на то, что крепеж находится на требуемом уровне крутящего момента. Повторите этот процесс с оставшимися гайками, чтобы закончить затяжку колеса.

Советы по техническому обслуживанию динамометрического ключа

Динамометрические ключи — это специальные инструменты, которые могут выйти из строя, если их уронить или ударить о твердую поверхность. Если инструмент упал на землю, его необходимо откалибровать, прежде чем его можно будет использовать. При правильном уходе динамометрический ключ может сохранять свою точность, поэтому пользователям не нужно калибровать его перед каждым использованием. Просто храните динамометрический ключ в соответствующем футляре, чтобы обеспечить безопасность инструмента, когда он не используется. Кроме того, пользователи могут обеспечить правильную калибровку ключа, когда он не используется, изменив настройку крутящего момента до рекомендуемого производителем уровня перед хранением инструмента.

Фото: istockphoto.com

Заключительные мысли

Как упоминалось выше, динамометрические ключи никогда не следует использовать для ослабления крепежа, так как это может привести к необратимому повреждению инструмента. Используйте динамометрический ключ только для затягивания крепежа до определенного уровня крутящего момента, например, при замене свечей зажигания или шин.
