Датчики на ваз 2114: Где находятся и признаки неисправности

Все датчики в отечественных «четырках» ставятся в моторном отсеке, на кузове, электросхемах, а также на коробке передач. Практически все контроллеры ставятся на автомобиль еще при производстве, но некоторые из них могут быть установлены дополнительно.

Весь список устройств, какие стоят в ВАЗ 2114, приведен ниже:

• давления моторной жидкости;
• температуры охлаждающей жидкости;
• уровня антифриза в системе;
• уровня горючего в бензобаке;
• РХХ — регулятор холостого хода;
• ДМРВ — массового расхода воздуха;
• уровня тормозной жидкости в системе;
• ДПДЗ — положения дросселя;
• скорости передвижения;
• ДПКВ — положения коленчатого вала;
• ДПРВ, он же датчик положения распределительного вала или датчик фаз;
• лямбда-зонд;
• детонации;
• неровного дорожного покрытия;
• температуры воздуха снаружи (автор видео — Иван Васильевич).

Расположение и предназначение устройств

Какие используются датчики на ВАЗ 2114, мы разобрались. Но если вы занимаетесь ремонтом своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где располагаются основные контроллеры.

Где находятся и какие функции выполняют датчики ВАЗ 2114:

1. Контроллер давления моторной жидкости. Этот элемент позволяет вычислить недостаточное давление расходного материала в силовом агрегате. Если на приборной панели начал гореть соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора. В том случае, если на приборке уже долгое время горит индикатор, а автовладелец не принимает никаких действий по ремонту своего транспортного средства, это может привести к серьезным проблемам. К примеру, придется делать либо капитальный ремонт силового агрегата, а если ситуация более сложная, то его и вовсе нужно будет заменить.
   Следует отметить, что индикатор на приборке может появляться в нескольких случаях — при снижении уровня расходного материала в системе, при засорении фильтрующего элемента, при поломке маслонасоса, а также при неисправностях проводки. Если уровень моторной жидкости очень упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все места подтеканий и ликвидировать их. Возможно, индикатор появился на приборке в результате его выхода из строя. Что касается места расположения, то оно может отличаться в зависимости от типа двигателя. К примеру, на моторах 8 клапанов контроллер установлен справа и ниже от клапанной крышке, в головке блоков. Если речь идет о 16-клапанном агрегате, то измеритель ставится на левом торце корпуса подшипниковых устройств распределительного вала. Нужно учитывать, что при поломке регулятора целесообразней будет произвести замену на новый.
2. Контроллер температура антифриза в системе охлаждения, также этот регулятор называют датчиком температуры мотора. Это устройство находится на впускной магистрали так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом, поступающим от устройства, на приборную панель выводится информация о состоянии температуры силового агрегата. Благодаря ему автолюбитель всего сможет знать, до какой температуры прогрелся двигатель, а эти данные чрезвычайно важны, особенно, при перегреве силового агрегата.
   Что касается проверки устройства, то диагностику можно произвести в домашних условиях. Для этого необходимо подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер положить в сосуд с антифризом. Далее, емкость нагревается, и в соответствии с изменением температуры производится диагностика сопротивления. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ работоспособен.
3. Измеритель уровня антифриза в охладительной системе. Как понятно из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы при его недостатке автовладелец мог бы дополнить объем. Измеритель монтируется в расширительном бачке с расходной жидкостью и он оснащен резьбой, поэтому он вкручивается в место монтажа, а к его конце подключается питание.
4. Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «тормозухи» может привести к трагическим последствиям. Сам по себе это — контроллер поплавкового типа, который монтируется в расширительный бачок с расходным материалом.
5. РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, он пропускает воздух в силовой агрегат на холостых оборотах в обход датчика положения дросселя. Если устройство выходит из строя, холостые обороты будут плавать. Деталь монтируется непосредственно на дросселе, рядом с его заслонкой.
6. ДМРВ — из всех регуляторов это — наиболее дорогое по стоимости устройство. При помощи этого контроллера блок управления позволяет определить объем потребляемого воздуха, а также отрегулировать соотношение воздуха и топлива для образования горючей смеси. Последняя впоследствии подается в форсунки мотора. Если узел выходит из строя, это может привести к тому, что мощность двигателя снизится, а также возникнут проблемы в работе мотора на холостых оборотах. Деталь монтируется на корпусе воздушного фильтрующего элемента, неподалеку от впускной магистрали.
7. Скорости. Монтируется на коробке передач и позволяет водителю отслеживать скорость, с которой движется машина.
8. Уровня горючего в баке. Устройство поплавкового типа, находится в бензобаке «четырки». При его поломке объем горючего будет отображаться на приборной панели неправильно.
9. ДПДЗ — это узел, который функционирует в паре с регулятором холостого хода, его также называют датчиком положения педали газа. Эта деталь позволяет определить степень открытия дросселя. Если он ломается, то двигатель не будет реагировать на нажатие педали газа, также могут произвольно увеличиться обороты мотора. Расположен механизм непосредственно на дросселе.
10. ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится неподалеку от шкива привода генераторного узла.
11. ДПРВ, используется для определения фазированного впрыска, устанавливается со стороны воздушного фильтрующего элемента, в близости с крышкой головки блока. В соответствии с положением распределительного вала регулятор передает сигнал на блок управления, в результате чего осуществляется впрыск перед открытием клапана. Горючее вбрасывается одновременно с воздушным потоком.
12. Лямбда-зонд или кислородный датчик. Регулятор позволяет определить объем кислорода, который имеется в системе выхлопа, а также отрегулировать горючую смесь. Устанавливается в приемном коллекторе, рядом с резонатором. Устройство передает импульс на бок управления об объеме концентрации кислорода в выхлопных газах.
13. Детонации. Устройство определяет вибрации в работе силового агрегата и автоматически регулирует угол зажигания. В «четырках» эта деталь монтируется жду цилиндрами 2 и 3, со стороны вентилятора.

Неисправности

Что касается неисправностей, то все они могут быть разделены на несколько групп:

1. Поломка устройства. В этом случае проблема позволит решить его замена или ремонт.
2. Обрыв провода. Неисправность решается путем замены провода.
3. Плохой контакт. Контакт либо зачищается от окисления, либо меняется на новый.

 Загрузка …

Видео «Замена РХХ в домашних условиях»

Подробная инструкция по замене регулятора холостого хода своими руками приведена на видео ниже (автор — канал В гараже у Сандро).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Датчик холостого хода ваз 2114 стоит около 350 рублей

Каждый владелец четырнадцатой модели знает что такое датчик холостого хода ваз 2114 и как он влияет на работу автомобиля.

Датчик холостого хода предусмотрен для того, чтобы помочь двигателю автомобиля набрать необходимое количество оборотов, пока он отключен от трансмиссии. От правильной и стабильной работы зависит, как будет работать ваш автомобиль в момент переключения передач, при движении накатом на нейтральной скорости, пока автомобиль стоит на светофоре и т. д.

Если начинают возникать проблемы, например, машина глохнет, двигатель работает нестабильно, то обязательно может потребоваться замена датчика холостого хода на ВАЗ 2114.

В процессе эксплуатации автомобиля могут возникать самые разные ситуаций. Рассмотрим самые основные симптомы неисправности датчика холостого хода:

1. При работе на холостом ходу двигатель глохнет, особенно это заметно, когда машина заводится и немного глохнет. Также, если двигатель перестает работать сразу при выключении передачи, это явный признак неисправности датчика холостого хода.
2. Нестабильная скорость даже при хорошо прогретом двигателе. Оборот может расти, угасать и постоянно колебаться.

Также следует отметить, что в случае отказа датчика холостого хода ваш двигатель не сможет набрать достаточно высокие обороты в момент запуска. И как только ставишь рычаг трансмиссии в нейтральное положение, мотор тут же глохнет. Для датчика холостого хода ВАЗ 2114 (инжектор или карбюратор) симптомы остаются одинаковыми для обоих вариантов.

Устройство и принцип работы датчика холостого хода

По конструкции датчик холостого хода ВАЗ 2114 представляет собой обычный электродвигатель на основе специальной конической иглы. Почти так же, как и в ВАЗ 2109 (тюнинг). Датчик холостого хода ваз 2114 инжектор, фото которого в разделе наглядно демонстрирует его устройство. Коническая игла предназначена для подачи необходимого объема воздуха, за счет чего двигатель автомобиля может устойчиво работать на холостых оборотах.

Рекомендуемая статья: Тюнинг ВАЗ 2112 просто и стильно.

Датчик холостого хода начинает работать сразу после включения зажигания автомобиля. После этого он начинает перемещать стержень, на котором закреплена конусная игла. Далее игла производит процесс открытия или закрытия специального калибровочного отверстия, которое находится непосредственно в дроссельной насадке. Таким образом, подача воздуха или перекрытие происходит в тот момент, когда необходимо поддерживать устойчивую работу двигателя на холостом ходу.

Стоит отметить, что благодаря датчику холостого хода ваз 2114 можно начинать движение на холодном и еще четырнадцатилетнем двигателе.

Ремонт и техническое обслуживание датчика

Если в процессе эксплуатации вашего ВАЗ возникают вышеописанные неисправности, следует сразу же обратить внимание на работу и исправность датчика холостого хода ВАЗ 2114. Но для того, чтобы правильно определить его работоспособность и правильную работу, вам потребуется его удалить.

Кстати, датчик холостого хода на ВАЗ 2114, стоимость которого остается на доступном уровне, составляет в районе 350 рублей, поэтому в случае каких-либо неисправностей рекомендуем заменить его на новый.

Где устанавливается датчик холостого хода ВАЗ 2114 и как его снять?

Для того, чтобы проверить работоспособность датчика, нужно точно знать, где он находится непосредственно. Для этого вы можете ознакомиться с технической документацией по ремонту БАЗ 2114. Также можно посмотреть наглядное видео.

Сам датчик расположен непосредственно на дроссельной заслонке, чуть ниже положения датчика клапана, и как раз напротив троса, идущего к педали газа. Его крепление состоит всего из двух болтов или, в редких случаях, датчик можно зафиксировать клеевым составом. Помните, что датчик холостого хода на ВАЗ 2114, который стоит около 350 рублей, считается доступным для большинства автовладельцев, поэтому лучше иметь его про запас.

Рекомендуемый артикул: Создание шумозащиты автомобиля

Процесс снятия датчика с ВАЗ 2114

Прежде чем приступать к демонтажу датчика холостого хода ВАЗ 2114, необходимо выключить зажигание и отсоединить клемму от аккумулятор для безопасности во время работы.

После этого нужно будет отсоединить все провода, которые идут к датчику, как правило, все они приходят в один разъем.

Далее приступаем к ослаблению крепежных винтов, если они есть, либо аккуратно отрываем от клея. Но в этом случае потребуется полностью снять весь дроссельный узел, а затем очень аккуратно снять сам датчик.

Проверка работоспособности датчика

После того, как датчик холостого хода был отключен и снят, необходимо подключить к нему разъем, который мы ранее отсоединили.

Аккуратно прикоснитесь пальцем к самому кончику конической иглы, но без чрезмерного усилия и давления. Затем потребуется, чтобы кто-то включил зажигание автомобиля. Если в момент включения зажигания вы начинаете ощущать небольшие толчки, значит, датчик исправен. В противном случае требуется полная замена датчика на новый. Если спросить, сколько стоит датчик холостого хода на ВАЗ 2114, на сегодняшний день цена остается на уровне 350 рублей, или около 11 долларов.

Чистка датчика холостого хода ВАЗ 2114

В некоторых ситуациях для восстановления работоспособности датчика достаточно его тщательно очистить. Для этого нужно купить специальный очиститель карбюратора, который быстро и легко удалит весь налет и любые загрязнения.

Если датчик уже снят, то берем ватную палочку, которую хорошенько смачиваем в очистителе и затем тщательно и тщательно чистим всю контактную группу. Коническую иглу, шток и пружину лучше всего заполнить очистителем и дать им полежать, пока вы очищаете остальные элементы датчика холостого хода. После этого зубной щеткой очистить всю грязь внутри дроссельной заслонки, а также очистить снаружи элементы датчика холостого хода ВАЗ 2114, если есть следы накипи, нагара и т.п.

Рекомендуемый артикул: Карбюратор Colex 21083 и его устройство

Когда все элементы датчика очищены, приступаем к сборке устройства и установке на место.

Процесс установки датчика

Как правило, последовательность остается обратной снятию датчика. Но здесь необходимо учитывать ряд нюансов.

Потребуется очистить седло клапана в дроссельном патрубке вместе с воздуховодом, а также всю поверхность, которая предусмотрена под уплотнительное кольцо датчика.

Тщательно и осторожно смажьте все уплотнительное кольцо, лучше всего это сделать моторным маслом. Теперь устанавливаем датчик на свое место. Включите зажигание и проверьте работу двигателя на холостом ходу.

Помните, если в процессе разборки вы повредите датчик, то не переживайте, цена датчика холостого хода ВАЗ 2114 достаточно низкая и не превышает 350 рублей и поэтому гораздо проще заменить поврежденную деталь на новую один.

Датчики ВАЗ 2115 по их назначению неисправности. Датчик положения коленвала ВАЗ

Для эффективной работы инжекторного силового агрегата в систему автомобиля ВАЗ-2114 включено большое количество различных механизмов и устройств автоматики. Нельзя сказать, что «четырнадцатая» машина до отказа напичкана электроникой, но если заглянуть под капот, то можно найти всевозможные датчики ВАЗ-2114 8 клапанов форсунок.

Основное назначение электроники — контроль состояния узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения в работе той или иной системы. Вся информация будет предоставлена ​​ЭБУ. Какие датчики участвуют в работе ВАЗ-2114 и где они находятся?

Общие сведения о датчиках ВАЗ-2114

Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру охлаждающей жидкости, определяют положение различных элементов двигателя в определенном режиме работы. Для того, чтобы хорошо знать свой автомобиль и понимать, что может выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, из которых самые важные:

• положения коленвала.
• Датчик положения распредвала.
• ДТОЖ.
• Скорости.
• Холостой ход.
• ДМРВ.
• Лямбда-зонд.

Эти устройства в большинстве случаев расположены в моторном отсеке. Практически все они устанавливаются на заводе при сборке автомобиля. Но водитель сам может установить какие-то датчики в любое подходящее для этого время. Также важно знать, как работает каждое из этих устройств, и какую основную задачу оно выполняет.

Часто можно услышать, как водители с многолетним стажем называют этот механизм не чем иным, как датчиком синхронизации. Такое название происходит от принципа работы устройства. В задачи ДПКВ входит синхронизация работы электронного блока и газораспределительного механизма.

На ВАЗ-2114 устанавливается ДПКВ индуктивного типа. Стоимость такого датчика относительно невелика. В случае выхода из строя жизненно важного для автомобиля контроллера большинство водителей предпочитают сразу заменить устройство на новое.

Если ДПКВ выйдет из строя, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, потому что ЭБУ не получит информацию о том, когда необходимо дать команду на впрыск топлива в цилиндры. Расположение ДПКВ – в непосредственной близости от распределительного вала.

За подачу топлива в систему автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого топлива. От угла расположения ДЗ зависит работа многих других систем авто: охлаждение, подача топлива.

ДПДЗ расположен рядом с датчиком холостого хода. В «четырнадцатой» системе работа этих двух устройств тесно связана.

При поломках ДПДЗ автомобиль начинает дергаться при определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому два разных прибора иногда имеют одинаковые симптомы неисправности. При появлении признаков поломки необходимо комплексно подойти к проверке всех контроллеров.

Датчик положения распредвала

Этот механизм находится возле блока цилиндров. Основная задача – передать данные в ЭБУ относительно текущего рабочего цикла. Среди специалистов механизм называют датчиком Холла. Работа устройства основана на следующем принципе: в соответствии с расположением коленчатого вала определяется положение газораспределительного механизма. Данные, полученные датчиком, передаются в электронный блок. Впрыскивается топливо, после чего смесь воспламеняется.

Датчик детонации, ДТОЖ, скорости и другие

Помимо вышеперечисленных механизмов, в различных уголках моторного отсека можно найти и другие очень важные устройства. Расположение датчиков инжектор ВАЗ-2114 достаточно хаотичное, одни расположены непосредственно на силовом агрегате, вторые в других местах — коробка передач, на электросхемах.

К другим важным механизмам относятся:

Это основные и наиболее значимые датчики в «четырнадцатой» системе. Также стоит упомянуть ДУТ, играющий важную роль – он определяет уровень бензина в баке автомобиля. С этим устройством у отечественных водителей часто возникают трудности. Иногда работает некорректно, дезинформирует. Но, как правило, ДУТ ломается на старых автомобилях. Отремонтировать механизм можно самостоятельно, но все зависит от серьезности поломки.

Полезное видео

Дополнительную полезную информацию вы можете узнать из видео ниже:

Заключение

Подводя итог, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов расположены в разных частях общей конструкции машина. Все они играют чрезвычайно важную роль, их работа построена под электронным блоком управления. В случае поломки любого контроллера водитель почувствует странности в поведении автомобиля. В любой момент можно диагностировать и считать ошибки ЭБУ.

Датчик	Местоположение
Положение коленчатого вала (датчик фаз газораспределения)	Рядом с приводным шкивом электрогенератора
Положения дроссельной заслонки	На корпус дроссельной заслонки
Положение распределительного вала (датчик фаз)	Рядом с крышкой ГБЦ, если смотреть со стороны воздушного фильтра
Взрывы	Между 2 и 3 цилиндрами возле вентилятора
Температура охлаждающей жидкости (датчик температуры двигателя)	Возле вкусного патрубка рубашки охлаждения ГБЦ
Скорости	На редуктор
Холостой ход (IAC)	Рядом с дроссельным клапаном на дроссельном узле
	Рядом с большой впускной трубой, непосредственно на корпусе воздушного фильтра
Кислород (лямбда-зонд)	Перед резонатором во впускном коллекторе системы выпуска
Давление масла	На 8-клапанных двигателях, расположен под клапанной крышкой в ​​головке блока цилиндров
уровень тормозной жидкости	Это поплавковое устройство, расположенное внутри бачка с тормозной жидкостью.

Ремонт и обслуживание датчиков ВАЗ-2114 можно разделить на три группы.

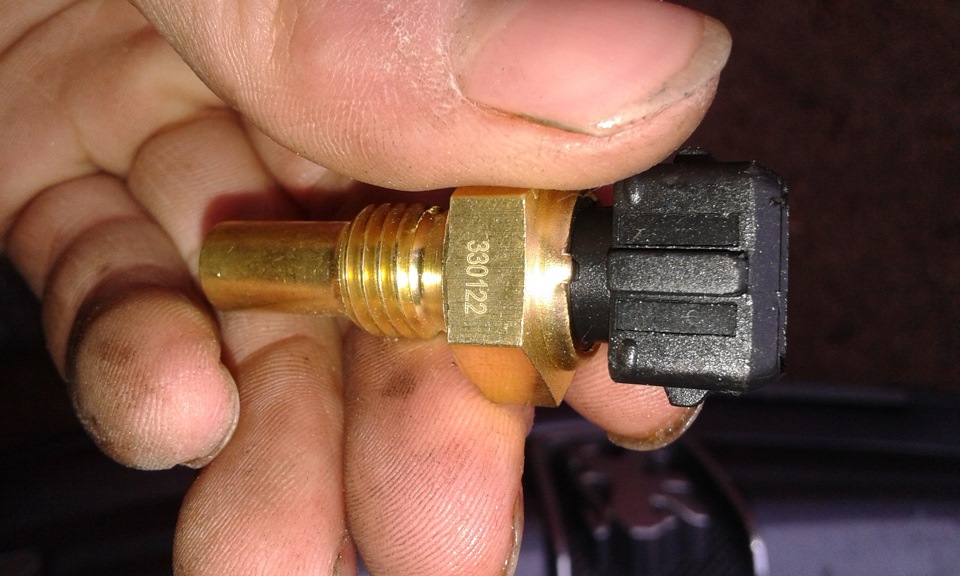

Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик вкручивается в корпус термостата и подключается к ЭБУ. При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.5).

ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое.

Таблица 10.5 Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры

Температура охлаждающей жидкости влияет на большинство характеристик, контролируемых ЭБУ.

Для замены датчика потребуется ключ «на 19».

2. Частично слейте охлаждающую жидкость из радиатора.

3. Для удобства снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра» ).

10. Установите датчик в порядке, обратном снятию.

11. Залейте охлаждающую жидкость.

Датчик детонации , прикрепленный к верхней части блока цилиндров, обнаруживает ненормальную вибрацию (стук) в двигателе.

Чувствительным элементом датчика является пьезоэлектрическая пластина. При возникновении детонации на выходе датчика формируются импульсы напряжения, которые нарастают с увеличением интенсивности детонационных воздействий. ЭБУ на основании сигнала датчика регулирует угол опережения зажигания для устранения детонационных вспышек топлива.

Для замены датчика понадобится ключ «на 13».

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Установите датчик в обратной последовательности, ввернув болт его крепления и затянув его моментом 10,4–24,2 Н·м.

Датчик массового расхода воздуха (ДМРВ) , расположенный между воздушным фильтром и патрубком подачи воздуха.

Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.

В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является терморезистор, установленный в воздушном потоке. При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.6).

Таблица 10.6 Зависимость сопротивления датчика температуры воздуха от температуры всасываемого воздуха (допустимая погрешность 10 %)

При неисправности датчика температуры воздуха ЭБУ запоминает код ошибки и включает сигнальную лампу, а показания неисправной подменяет датчик с фиксированным значением температуры воздуха 33°С.

Для замены датчика потребуются: ключ «на 10», крестовая отвертка.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

8. Снимите резиновую прокладку и внимательно осмотрите состояние ее краев, так как их повреждение может привести к утечке воздуха в обход воздушного фильтра. Во время движения воздух содержит множество мелких механических частиц, которые могут повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.

9. Перед установкой датчика сначала наденьте на него резиновое уплотнение и только потом закрепите датчик на воздушном фильтре.

Датчик скорости автомобиля , установленный на коробке передач. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м пробега автомобиля, а ЭБУ определяет скорость автомобиля по частоте импульсов.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки (TPS) , установленный сбоку узла дроссельной заслонки и соединенный с осью дроссельной заслонки. Он представляет собой потенциометр, на один конец которого подается «плюс» питающего напряжения (5 В), другой его конец соединен с «землей». С третьего выхода потенциометра (с ползунка) идет выходной сигнал на ЭБУ. При повороте дроссельной заслонки (от воздействия на педаль управления) меняется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,6 В. При открывании дроссельной заслонки напряжение на выходе датчика повышается и должно быть более 4,4 В при полностью открытой дроссельной заслонке. Контролируя выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

В случае отказа датчика дроссельной заслонки ЭБУ запоминает код неисправности датчика, включает сигнальную лампу «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» и рассчитывает ожидаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и сигналу массового расхода воздуха.

Чтобы заменить датчик, выполните следующие действия.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Установите датчик в порядке, обратном снятию. Обратите внимание на состояние уплотнительного кольца из поролона: если оно повреждено, замените его новым.

Регулятор холостого хода (IAC) регулирует холостой ход коленчатого вала, контролируя количество воздуха, подаваемого в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового двигателя и соединенного с ним конусного клапана. Клапан выдвигается или втягивается в соответствии с сигналами от ECU. Полностью выдвинутая игла регулятора (соответствующая 0 ступеням) перекрывает поток воздуха. При втягивании иглы обеспечивается поток воздуха, пропорциональный количеству шагов, на которые игла отходит от седла.

Замена РХХ описана в разд. 5 «Двигатель» (см. «Замена регулятора холостого хода» , с. 134).

Датчик положения коленчатого вала индуктивного типа, предназначен для измерения частоты вращения и положения коленчатого вала. Датчик установлен на крышке масляного насоса напротив установочного диска на шкиве привода генератора. Ведущий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) полостями. При этом шаге на диске размещается 60 зубцов, два зубца срезаются для создания синхронизирующего импульса («опорного» импульса), необходимого для согласования работы регулятора с ВМТ поршней в 1-м и 4-м цилиндры.

При вращении коленчатого вала зубья изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0,2) мм. ЭБУ посылает импульсы на форсунки на основании сигналов датчика.

Для замены датчика потребуется ключ «на 10».

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Измерьте сопротивление датчика. Сопротивление исправного датчика должно быть 500-700 Ом. Если показания тестера намного ниже, то возможно межвитковое замыкание в обмотке, а если наоборот высокое или тестер показывает бесконечность (см. фото), то контакты внутри датчика разорваны или есть Обрыв обмотки индукционной катушки. И в первом, и во втором случае датчик подлежит замене.

7. Установите датчик в порядке, обратном снятию.

Датчик кислорода контрольный используется в системе впрыска топлива с обратной связью и устанавливается в верхней части коллектора. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в выхлопных газах, эту информацию обеспечивает контрольный датчик концентрации кислорода. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется примерно от 0,1 В (высокое содержание кислорода — обедненная смесь) до 0,9 В.V (мало кислорода — богатая смесь).

Для нормальной работы температура датчика должна быть не ниже 300 °C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент.

Контролируя выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду на корректировку состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (большая разность потенциалов) — к обеднению смеси.

Для замены контрольного датчика концентрации кислорода потребуется ключ «на 22».

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

Всем доброго времени суток! Я нашел эту информацию, она может быть полезной для меня!
Датчики (ВАЗ инжектор)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает набор датчиков для сбора информации о состоянии и режим работы мотора.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ устанавливается на корпус воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество воздуха, поступающего в двигатель, в кг/ч. Аппарат вполне надежный. Главный враг – всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (ДМРВ) – завышение показаний на малых скоростях на 10 – 20 %. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) в режимах мощности приводит к «глупости» двигателя и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу составляет 8-10 кг/ч. При 3000 об/мин — 28-32 кг/час. Подробнее…

Цена: 2000 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ установлен со стороны одной оси дроссельной трубы как привод дроссельной заслонки. Датчик положения дроссельной заслонки считывает положение дроссельной заслонки. Главные враги датчика положения дроссельной заслонки – производитель датчика и мойщики двигателей. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее…

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры панели приборов, который рядом, не перепутайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типичные значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности – это нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов возле датчика с болтающимся «газовым» кабелем. Выход из строя датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затрудненный запуск горячего двигателя, повышенный расход топлива. Подробнее…

Цена: 150 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ устанавливается между 2-м блоком цилиндров и 3-м блоком цилиндров. Датчик детонации бывает двух видов – резонансный (бочонковый) и широкополосный (таблеточный). Датчики детонации разных типов не взаимозаменяемы. Датчик детонации деталь надежная, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше напряжение. Отслеживает детонацию двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее воспламенение. Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее…

Цена: 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК КИСЛОРОДНЫЙ ВАЗ

Датчик кислорода глушителя установлен на ваз. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика – определить наличие остатков кислорода в выхлопных газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для регулировки подачи топлива. Использование этилированного бензина строго запрещено. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее…

Цена: — (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ

Датчик углового положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала меняется положение специального зубчатого диска, установленного на коленчатом валу двигателя. Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре со звездочкой коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае предел оборотов двигателя находится в районе 3500 – 5000 об/мин. Подробнее…

Цена: 200 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ рассчитан на выработку импульсов ед. пропорциональна скорости автомобиля. Датчик скорости установлен на верхней части коробки передач. На инжекторных ВАЗах используются только 6-импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто бывает окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее…

Цена: без проводов 250 руб, с проводами 350 руб.
