Бачок расширительный охлаждающей жидкости: для чего нужен, принцип работы, где находится и что в него заливают » АвтоНоватор – что это такое, где в автомобле он находится, для чего нужен, принцип работы

Содержание

для чего нужен, принцип работы, где находится и что в него заливают » АвтоНоватор

Система охлаждения современного автомобиля включает в себя несколько элементов, без которых её нормальное функционирование невозможно. К таковым относится и расширительный бачок, устанавливаемый в разных местах подкапотного пространства в зависимости от марки авто. Незамысловатый пластиковый резервуар с пробкой играет важную роль в работе охлаждающего контура двигателя и требует периодического контроля со стороны владельца машины.

Назначение расширительной ёмкости

В системах охлаждения различных автомобилей содержится от 5 до 20 и более литров незамерзающей жидкости — антифриза (тосола). В процессе эксплуатации двигатель, а вместе с ним и антифриз разогревается от низкой температуры зимой до высокой в летний период.

Перепад температур может достигать 100 °С и более. Например, при эксплуатации машины в северных регионах, где прогрев мотора начинается от минус 20 °С и заканчивается рабочей температурой 90 °С, эта разница составит 110 °С.

Давление в системе охлаждения автомобиля
Давление в системе охлаждения автомобиля

Во время работы двигателя в расширительном баке возникает давление около 1 Бар

Поскольку любая жидкость расширяется в объёме при нагревании, в охладительном контуре авто образуется излишек, который нужно куда-то направить. Антифриз является средой несжимаемой, поэтому при расширении он создаст в системе высокое давление, способное разорвать патрубки и соты радиаторов. И наоборот, при охлаждении жидкость уменьшится в объёме и создаст разрежение (вакуум), воздействующий с такой же силой.

Чтобы обеспечить нормальную работу системы охлаждения силового агрегата и избежать скачков давления, в неё интегрирован расширительный бачок. Его функции следующие:

  • воспринимать дополнительный объём антифриза, расширяющегося при нагреве;
  • сбрасывать излишки давления через пробку со встроенным предохранительным клапаном;
  • отдавать жидкость обратно в систему при остывании мотора, препятствуя возникновению воздушных пробок.
Расширительный бак автомобиля КАМазРасширительный бак автомобиля КАМаз

На грузовиках применяются расширительные баки больших размеров

Антифриз, являющийся смесью дистиллированной воды с этиленгликолем (иногда — пропиленгликолем), при нагревании от нуля до 100 °С прибавляет в объёме порядка 5%. В контуре, рассчитанном на 10 л тосола, после полного прогрева образуется целых 500 мл, которые уходят в расширительный бачок.

Видео: зачем нужен расширительный бачок

Конструкция и принцип действия

Современные расширительные ёмкости для автомобилей представляют собой резервуар, изготовленный из прочной толстостенной пластмассы с заливной горловиной и штуцерами для подключения к элементам охлаждающей системы. Форма резервуара не имеет значения в функциональном плане, так что производители подгоняют её под место установки резервуара.

Расширительная ёмкость плоской формыРасширительная ёмкость плоской формы

Форма бачка зависит от места его установки и может быть разной — круглой, прямоугольной или плоской

Вместительность сосуда для расширяющегося тосола рассчитывается для каждой модели авто и зависит от полного объёма жидкости в патрубках и агрегатах. Причём в холодном состоянии бачок заполняется антифризом только наполовину, остальное пространство занимает воздух, способный сжиматься под давлением. Горловина резервуара закрыта пробкой со встроенным воздушным клапаном. Принцип работы ёмкости следующий:

  1. При «холодном» моторе бачок наполовину пуст — уровень антифриза находится между минимальной и максимальной отметкой на корпусе.
  2. После запуска двигателя тосол начинает расширяться и его уровень в сосуде повышается, а воздушная прослойка сжимается. Клапан крышки остаётся герметичным.
  3. При достижении жидкостью рабочей температуры 90—95 °С и максимального увеличения в объёме давление в баке достигает порога срабатывания воздушного клапана (1—1,2 Бар или 120 кПа). Он открывается и сбрасывает воздух в атмосферу.
  4. В процессе остывания мотора наблюдается обратная картина — клапан пропускает воздух в обратную сторону до тех пор, пока количество антифриза не перестанет уменьшаться. Это предотвращает появление воздушных пробок в шлангах и радиаторах.
Схема расширительного бачка автомобиляСхема расширительного бачка автомобиля

Устройство ёмкости довольно простое — корпус бачка закрыт пробкой со встроенным клапаном

В аварийной ситуации, когда тосол или вода по разным причинам начинает кипеть, предохранительный клапан сбрасывает не только воздух, но и пар.

Расширительный бачок с датчиком уровня жидкости
Расширительный бачок с датчиком уровня жидкости

Встроенный датчик подаёт сигнал о недостаточном уровне жидкости на панель приборов

В некоторых моделях автомобилей, например, ВАЗ 2110—2115 ёмкость оснащена второй горловиной, куда вкручивается датчик уровня охлаждающей жидкости. Если в силу поломки либо протечки какого-то узла антифриз начнёт вытекать наружу и его уровень в ёмкости упадёт до минимума, датчик сработает и предупредит водителя сигналом соответствующей лампочки на панели приборов.

Существуют автомобили (как отечественного производства, так и импортного), в которых расширительный бачок закрывается простой пробкой, не оснащённой клапаном и сообщающейся с атмосферой. В подобных системах функцию сброса давления и обратного впуска воздуха выполняет крышка основного радиатора, а резервуар только компенсирует расширение жидкости.

Крышка радиатора автомобиля с клапаном
Крышка радиатора автомобиля с клапаном

Крышка радиатора снабжается перепускным клапаном, направляющим излишек тосола в расширительный бак

Место бачка в охладительной системе

Ёмкость для компенсации расширяющегося антифриза может устанавливаться в разных местах, расположение зависит от марки автомобиля. Резервуар крепится к деталям кузова — лонжеронам и салонной перегородке с помощью резинового хомута либо специального кронштейна. Как правило, бачок ставится с той стороны, где находится верхний патрубок радиатора для его подключения.

Схема системы охлаждения с расширительным бачкомСхема системы охлаждения с расширительным бачком

Обычно ёмкость устанавливается ближе к патрубку радиатора

Существуют ёмкости на 2 и 3 штуцера. Последние присоединяются тремя шлангами к следующим агрегатам:

  1. Толстый патрубок, подключённый к нижнему штуцеру сосуда, соединяет его с основной магистралью контура охлаждения — малым кругом циркуляции жидкости, который всегда открыт. Увеличивающийся в объёме тосол поступает в бак именно по этому шлангу.
  2. Тонкая трубка, идущая от радиатора к верхнему штуцеру. Предназначена для сброса жидкости и пара из радиатора напрямую.
  3. Второй тонкий патрубок, подсоединённый к среднему штуцеру, идёт от радиатора салонного отопителя. Его задача такая же — отвод излишков антифриза и пара в ёмкость.
Схема подключения патрубков расширительного бакаСхема подключения патрубков расширительного бака

В резервуар на 3 штуцера поступают излишки антифриза из трёх агрегатов

Бачки, оснащённые двумя штуцерами, присоединяются к малому контуру циркуляции и основному радиатору охлаждения, подключение к печке отсутствует.

Расширительный резервуар является самой высокой точкой системы охлаждения мотора. Это сделано для того, чтобы жидкость из бачка могла перетечь в контур по закону сообщающихся сосудов. Когда уровень антифриза в ёмкости находится на 3—4 см выше риски Min на корпусе, все патрубки и агрегаты заполнены тосолом. В том числе самый высокий из них — контур охлаждения дроссельной заслонки.

Трубки подогрева дроссельной заслонкиТрубки подогрева дроссельной заслонки

Остатки воздуха из системы удаляются через патрубки подогрева дросселя

При заливке жидкости в водяную рубашку силового агрегата через расширительный бачок рекомендуется снимать патрубок охлаждения дросселя. Это позволяет вытолкнуть из магистралей и радиатора печки воздушные пробки.

Жидкости для заливки в бак

Нынешние автомобили, строящиеся с широким применением новых технологий, весьма требовательны ко всем технологическим жидкостям, в том числе и охлаждающей. Перечень требований такой:

  • жидкость должна закипать при температуре не ниже 110 °С;
  • порог замерзания — от минус 20 до —60 °С в зависимости от условий окружающей среды;
  • отсутствие пенообразования при контакте с крыльчаткой насоса, минимальная вязкость;
  • в составе жидкости должны быть неагрессивные присадки, препятствующие появлению накипи на металлических частях;
  • химический состав не должен меняться в течение 3 лет или 60 тыс. км пробега.
Тосол для системы охлаждения автомобиляТосол для системы охлаждения автомобиля

Тосол — чисто отечественный продукт, синтезированный во времена СССР

Всем перечисленным требованиям соответствует антифриз или тосол, что суть одно и то же. Название антифриз пошло от английского слова antifreeze, что в переводе означает «незамерзающая». Тосол — вещество, созданное на той же основе из этиленгликоля в бывшем СССР. Слово состоит из аббревиатуры ТОС (технология органического синтеза) и окончания «ол», присущего названиям химических препаратов.

Основа антифриза и тосола одинакова — вода + этиленгликоль в различных соотношениях. Отличия изделий от разных производителей может заключаться в пакете ингибирующих присадок, поэтому путать жидкости нежелательно. Фатальных последствий не наступит, но одни вещества могут нейтрализовать действие других и свойства «незамерзайки» ухудшатся. При этом цвет жидкости не играет роли — это всего лишь краситель.

Для заливки в бачок можно использовать дистиллированную воду в следующих ситуациях:

  • для разбавки концентрата антифриза до нужной температуры замерзания;
  • при аварийной ситуации — полной либо частичной потере охлаждающей жидкости в пути;
  • с целью промывки.
Антифриз для системы охлаждения двигателяАнтифриз для системы охлаждения двигателя

Окраска антифриза не влияет на его свойства, важен пакет присадок

Дистиллированная (обессоленная) вода не отвечает указанным выше требованиям: она замерзает при нулевой температуре и кипит при 100 °С. Поэтому она заливается временно либо в качестве растворителя для антифриза.

Воду из-под крана, насыщенную солями, заливать в расширительный бачок недопустимо. Исключение — поломка и потеря тосола в пути и отсутствие поблизости автомагазина. Устраните течь, заполните охлаждающую систему водопроводной водой и доберитесь до гаража или СТО, после чего её немедленно слейте. Иначе на внутренних стенках водяной рубашки двигателя и других агрегатов образуются отложения, ухудшающие теплообмен.

Видео: жидкости для заливки в контур охлаждения автомобиля

О неисправностях и ремонте ёмкости

Во время эксплуатации машины могут возникнуть следующие поломки расширительного бачка;

  • загрязнение или выход из строя перепускного клапана пробки;
  • разрыв корпуса бачка;Разрыв расширительного бачка системы охлажденияРазрыв расширительного бачка системы охлаждения

    Стенка бачка разрывается при слишком высоком давлении изнутри

  • подтекание тосола из-под крышки.Протечка пробки расширительного бакаПротечка пробки расширительного бака

    Неплотность крышки характеризуется появлением разноцветных потёков на корпусе

Большинство автолюбителей при поломке клапана или корпуса попросту меняют деталь на новую. Это оправдано отсутствием времени на ремонт и дешевизной данных запчастей. Хотя при желании лопнувший пластик резервуара можно запаять, а крышку — разобрать и прочистить.

Потёки из-под пробки возникают при неплотном прилегании либо из-за конструктивных особенностей ёмкости. К примеру, на автомобилях ВАЗ 2110 струя из верхнего малого штуцера, подключённого к радиатору, бьёт прямо в горловину, отчего возникает протечка. Способ устранения — установка более совершенного бачка от «Приоры».

Видео: ремонт корпуса бачка

Расширительный бачок автомобиля считается одной из самых надёжных деталей. Нередко они служат весь срок эксплуатации машины, особенно на иномарках. Чтобы не пришлось менять ёмкость раньше времени, рекомендуется периодически проверять состояние клапана в крышке. Если он в порядке, то и пластик сосуда не лопнет от высокого давления.

Для чего нужен расширительный бачок в автомобиле?

Расширительный бачок В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.

Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

Расширительный бачок На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.

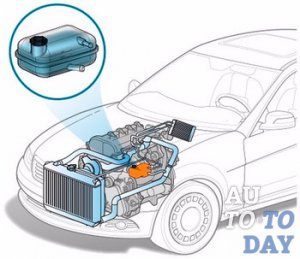

Расположение расширительного бачка

Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.

Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.

Конструкция расширительного бачка

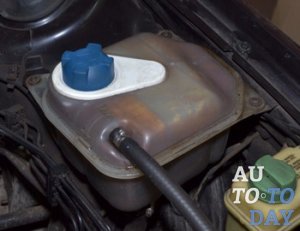

Расширительный бачок По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.

Корпус

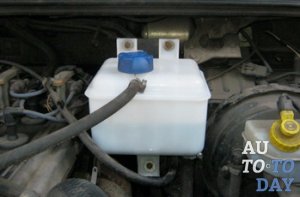

Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.

Крышка расширительного бачка

Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку. Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.

Крышка расширительного бачка Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.

Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.

Возможные неисправности

Крышка расширительного бачка Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.

Разрыв расширительного бачка

При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ. Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.

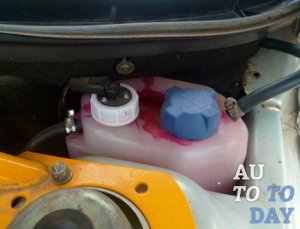

Течь расширительного бачка

Течь расширительного бачка Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.

Поломка клапанов крышки расширительного бачка

Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.

Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается. Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Расширительный бачок системы охлаждения двигателя

Как  известно, во время работы ДВС выделяет большое количество тепла. При этом важно удерживать температуру агрегата в заданных пределах для максимально эффективного сгорания топлива, снижения уровня токсичности выхлопа, увеличения ресурса и т.д.

Другими словами, нельзя как сильно охлаждать мотор, так и допускать его перегрев.  Для поддержания необходимой рабочей температуры в устройстве современных двигателей используется комбинированная система, которая объединяет в себе жидкостное и воздушное охлаждение.

В устройстве жидкостной системы охлаждения важным элементом является расширительный бачок. Далее мы поговорим о том, для чего нужен расширительный бачок системы охлаждения двигателя, каково его основное предназначение, а также  какие неисправности расширительного бачка системы охлаждения двигателя встречаются чаще всего.

Содержание статьи

Для чего предназначен и где находится расширительный бачок системы охлаждения двигателя

Итак, достаточно открыть капот, чтобы обнаружить указанный бачок. Как правило, данный элемент всегда на виду, чтобы водитель мог с легкостью контролировать уровень ОЖ, а также доливать тосол или антифриз при необходимости. На разных автомобилях бачок может быть установлен слева или справа от силового агрегата, ближе к моторному щиту или дальше от него.

Главной функцией бачка является компенсация изменяющегося объема ОЖ. Такой эффект возникает в результате изменения температуры жидкости. Устройство системы охлаждения может отличаться, в одних случаях бачок является простой емкостью для избытков жидкости, тогда как в других это целое устройство, способное регулировать давление в системе.

Расширительный бачок необходим жидкостной системе на современных ДВС. Дело в том, что ОЖ (тосол, антифриз) являются водным раствором на основе этилен или пропиленгликоля. Такая жидкость отличается более высоким коэффициентом теплового расширения по сравнению с водой.

Если просто, залив такую жидкость в радиатор, после нагрева ДВС и его выхода на рабочие температуры, жидкость также нагреется и произойдет ее расширение. Получается, фактически образуются излишки, происходит рост давления и т.д.

Если же заглушить мотор, после остывания ОЖ снова происходит уменьшение объема жидкости, а в системе создается разрежение. Это приводит к тому, что через клапан в крышке радиатора засасывается наружный воздух. Вполне очевидно, что в этом случае будут создаваться воздушные пробки, которые становятся причиной нарушения теплообмена, перегревов двигателя, некорректной работы системы охлаждения и т.п.

Для того чтобы этого не происходило, устанавливается отдельная емкость (бачок системы охлаждения), куда попадают излишки горячей ОЖ из радиатора. Также наличие жидкости в бачке позволяет избежать создания разрежения и образования воздушных пробок, так как при уменьшении объема в результате остывания жидкость из бачка заполняет собой пустоты.

Сегодня конструкторы пошли еще дальше, перенеся перепускной клапан, который раньше был в крышке радиатора,  на крышку расширительного бачка. Получается, сброс давления и излишков антифриза при закипании происходит через крышку бачка. Другими словами, бачок взял на себя функцию верхней части радиатора и перестал быть простым резервуаром.

Как уже было сказано выше, бачок может быть установлен в разных местах в подкапотном пространстве, однако место его установки должно быть реализовано так, чтобы добиться эффекта сообщающихся сосудов. Емкость и радиатор соединяются при помощи патрубков.

Такое решение позволяет реализовать доступ для излишков горячего антифриза в расширительный бачок. При остывании ОЖ также получается добиться компенсации недостающего объема в системе путем поступления жидкости из бачка. Такая схема исключает попадание воздуха в радиатор и образование воздушных пробок в системе.

Устройство расширительного бачка

Конструктивно данная емкость очень простая. Материалом изготовления выступает полупрозрачный пластик. Также в бачок может быть дополнительно встроен датчик, который сигнализирует водителю о критическом снижении уровня ОЖ.

Сверху бачок закрыт крышкой, в которую установлен клапан для регулировки давления. Если давление в системе растет, тогда происходит срабатывание клапана.

Также на стенке бачка имеется указатель уровня в виде отметок «минимум» и «максимум», позволяя контролировать уровень жидкости. Важно понимать, что на холодном моторе уровень не должен опускаться ниже минимального. Также не допускается превышение максимального уровня.

Что касается крышки бачка с клапаном, она на холодном ДВС герметично закрывает емкость. Однако когда двигатель выходит на рабочую температуру и происходит нагрев ОЖ, в системе охлаждения и в бачке давление закономерно повышается.

Если рост давления дошел до отметки, в среднем, 120 кПа, происходит открытие клапана. Когда давление снижается до средней отметки около 83.4 кПа, клапан закрывается. Такая работа клапана необходима для того, чтобы избежать разрыва патрубков, повреждений радиатора и т.д.

Параллельно с этим после остывания мотора давление в системе начинает падать, объем ОЖ уменьшается и создается разрежение. При падении давления, в среднем, ниже отметки в 3 кПа, происходит открытие впускного клапана расширительного бачка для забора воздуха. В результате разница давлений нивелируется, а недостающий объем жидкости компенсируется из бачка.

Распространенные неисправности

Как правило, большинство проблем не связаны с самой емкостью. Не так часто отмечаются случаи, когда  сам бачок трескается и начинает течь без явных причин. Однако даже с учетом простой конструкции проблемной частью вполне может оказаться именно крышка расширительного бачка системы охлаждения двигателя.

Выйти из строя может клапан, встроенный в крышку. Также недостаточное уплотнение может возникать по причине деформации резинового кольца. В результате подобных неисправностей крышка может начать пропускать антифриз, система завоздушивается и т.д.

Если клапан в крышке начинает работать некорректно, тогда  в подобном случае неизбежны отклонения в работе системы охлаждения ДВС. Кроме образования воздушных пробок, такая ситуация в ряде случаев приводит к критическому росту давления и разрыву расширительного бачка. В подобной ситуации бачок нужно менять на новый. Не рекомендуется предпринимать попытки восстановить поврежденную емкость путем запаивания трещин.

Если говорить о крышке, ее повреждения и дефекты, а также нарушения в работе клапанов по  причине засорения или выработки являются поводом для замены крышки. В отдельных случаях крышку чистят, пытаясь восстановить функциональность, однако такой метод срабатывает не всегда. С учетом невысокой стоимости элемент лучше сразу заменить.

Что в итоге

Как видно, в устройстве современного автомобиля к системе охлаждения двигателя и ее корректной работе выдвигаются повышенные требования. По этой причине для эффективного функционирования в конструкции дополнительно используется специальный бачок.

Еще нужно знать о том, если в схеме задействован указанный расширительный бачок системы охлаждения двигателя, что заливать в систему крайне желательно только антифриз или тосол, а не воду. Что касается поломок, если в системе охлаждения растет давление или образуются воздушные пробки, необходимо отдельное внимание уделить крышке расширительного бачка.

Нарушение работы клапанов в крышке часто приводит к тому, что повреждаются патрубки, быстрее выходит из строя термостат, страдает насос системы охлаждения (помпа), двигатель может перегреваться и т.д.

Читайте также

Расширительный бачок системы охлаждения двигателя: в чем его миссия?

Автомобильный мотор, как и любой двигатель внутреннего сгорания, при работе нагревается, поэтому требуется постоянно его охлаждать. Для этой цели предназначены системы охлаждения. По принципу работы они бывают двух видов: жидкостные и воздушные. Наибольшее распространение получили первые, хотя они и более сложны конструктивно. «Воздушники» при своей простоте, намного более склонны к перегреву.

Поскольку все двигатели сегодня работают с жидкостным охлаждением, в моторном отсеке любого авто находится небольшая емкость из полупрозрачного пластика с крышкой, предназначенная для заливки тосола. Это и есть расширительный бачок системы охлаждения двигателя. У разных моторов объем расширительного бака колеблется от 1,5 до 8 литров.

Его назначение

Для чего нужен расширительный узел? Дело в том, что любая жидкость при нагревании увеличивается в объеме. Так, объем воды при нагревании до 100°C возрастает на 4,5%, антифриза и тосола — до 6%. Чтобы при нагревании охлаждающей жидкости (ОЖ) она не выливалась из системы, нужен расширительный бак, являющийся своего рода буфером или компенсатором.

До середины прошлого века расширительные бачки под капотом отсутствовали, поскольку в качестве ОЖ использовалась обыкновенная вода, а роль компенсатора играл верхний бачок радиатора, который не доливали «под завязку». С появлением ОЖ на основе этиленгликоля (антифризы), коэффициент объемного расширения которых больше, чем у воды, появляются дополнительные расширительные бачки, чтобы не увеличивать радиатор.

Таким образом, расширительный бак (РБ) предназначен для компенсации объемного расширения ОЖ при повышении ее температуры. Располагается РБ в моторном отсеке таким образом, чтобы уровень жидкости находился примерно на середине высоты бачка.

При этом жидкость в радиаторе и бачке располагается на одном уровне по принципу сообщающихся сосудов. Поскольку РБ расположен выше радиатора, в качестве заливной горловины используется крышка расширительного бачка, про которую будет рассказано ниже.

Устройство и работа

Расширительный бак состоит из полипропиленового корпуса, крышки и двух патрубков для присоединения шлангов жидкостной системы. С помощью нижнего шланга устройство подключается к охлаждающей магистрали, верхний служит для отведения паров и воздушных пузырей из системы. На современных моделях часто устанавливаются поплавковые датчики уровня ОЖ.

Для этой опции расширительный бачок сверху оснащается еще одной горловиной, предназначенной для установки датчика. На боковой поверхности емкости нанесены несколько контрольных рисок, от нижней — min до верхней — max. В этом промежутке и должен располагаться уровень ОЖ.

Как работает устройство? Сначала немного теории. В таблице показаны температурные режимы работы современных моторов. Как видим, двигатели работают в критических температурных условиях.

Температура двигателя, °C Рабочая Кратковременно
80 — 100 120 — 125
Температура закипания жидкостей, °C (при атмосферном давлении) воды 100
тосола 105 — 110
антифриза 120

Чтобы поднять планку допустимой температуры, конструкторы повышают давление в ОЖ (больше атмосферного), благодаря чему температура ее закипания повышается. Для этого система закрывается герметично, и в ней поддерживается избыточное давление. Для разных двигателей эта величина находится в пределах от 0,1 до 0,5 бар (кг/см²).

В то же время недопустимо и значительное разрежение (больше 0,03 — 0,1 кг/см²) в свободном пространстве расширителя, поскольку в систему будет подсасываться воздух, что приведет к появлению воздушных пробок, затрудняющих циркуляцию ОЖ и, следовательно, к перегреву двигателя. Поддержание давления в ОЖ на требуемом уровне возложено на специальный регулятор, расположенный в заливной крышке.

Крышка бачка — два в одном

Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается?

Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.

При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.

Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.

После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.

Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.

Неисправности РБ и причины

Понижение уровня ОЖ:

  • течь пластикового корпуса бачка вследствие старения материала, в частности, это было хронической болезнью бачков автомобилей ВАЗ;
  • не работает предохранительный клапан, в результате чего повышенное давление выдавливает тосол через места соединений.

Перегрев двигателя:

  • из-за уменьшившегося объема жидкости вследствие утечек;
  • не работает вакуумный клапан, в результате чего в жидкости появляется воздух («завоздушливание»).

Видимые потеки жидкости:

  • течет расширительный бак;
  • неисправность предохранительного клапана.

Проверяем работоспособность крышки

Упрощенная проверка: работают ли клапаны?

Заводим мотор и, соблюдая осторожность, отворачиваем крышку: если слышится шипящий звук спущенной камеры — перепускной клапан работает (однако, правильно или нет, — неизвестно).

Сняв крышку, сожмем рукой любой шланг охлаждающей системы. Продолжая удерживать его таким образом, установим крышку на место. Если он после этого восстанавливает свою форму, по всей видимости, вакуум заполняется. А вот если еще до запуска мотора шланги выглядят как бы сплюснутыми, вакуумный клапан точно не работает.

Более точно предохранительный клапан можно проверить с помощью насоса и манометра. Насос присоединяем к нижнему подводящему патрубку бачка, а верхний заглушаем с помощью подручных средств: болта или цилиндрического сверла, туго входящих в подводящий шланг.

Насосом создаем давление и контролируем момент, когда срабатывает предохранительный клапан (шипящий звук). Величина давления, зафиксированная на шкале прибора, показывает фактическое давление срабатывания.

Если предохранительный клапан излишне тугой, его можно отремонтировать. Зачем тратить лишние деньги, когда достаточно укоротить пружину давления на один-два витка, и пружина станет мягче. Разбирается узел легко, главное — не потеряйте мелкие детали. И не переусердствуйте, откусывая витки. Делайте это понемногу, проверяя результат.

Доливка охлаждающей жидкости

Уровень жидкости в бачке контролируют по двум крайним рискам: min и max. Как правильно доливать ОЖ в расширительный бак:

  1. Проверьте уровень жидкости на холодном или остывшем двигателе (дайте ему хорошо остыть).
  2. Откройте крышку РБ (если двигатель недостаточно остыл, прихватите крышку тряпкой) и медленно поворачивайте ее до выхода пара.
  3. Долейте жидкость, не доходя до риски max.
  4. Закройте крышку и заведите мотор при выключенном отоплении. Прогрейте двигатель около 3 мин на 2000 об/мин и дождитесь, пока не включится вентилятор принудительного охлаждения.
  5. Проверьте уровень ОЖ и долейте его до отметки max.

Небольшой совет: следите за внешним состоянием бачка и всех элементов системы охлаждения. Потеки жидкости в моторном отсеке зачастую свидетельствуют о неисправности расширительного бачка, в первую очередь крышки.

Как следует из написанного, от такого, второстепенного на первый взгляд, узла, как расширительный бачок системы охлаждения, на самом деле зависит — насколько стабильно будет работать двигатель вашего автомобиля.

Расширительный бачок системы жидкостного охлаждения

Применение расширительного бачка в системе жидкостного охлаждения связано с физическими свойствами жидкости

Двигатель

Расширительный бачок -  необходимый элемент системы жидкостного охлаждения. Он служит для компенсации изменения объема, характерного для любой жидкости при изменении температуры. В зависимости от конструкции системы может быть как простым резервуаром для излишков жидкости, так и элементом, регулирующим давление в системе охлаждения.

Для чего нужен расширительный бачок

Коэффициент теплового расширения подобных жидкостей, основой которых является водный раствор пропиленгликоля или этиленгликоля, гораздо выше, чем у воды. Если антифриз или тосол залить в холодный радиатор «под горлышко», то при включении двигателя и термическом расширении охлаждающей жидкости, появляются ее излишки. Жидкость через предохранительный клапан выдавливается из радиатора наружу и попадает в примитивный расширительный бачок, служащий резервуаром для излишков антифриза.

Пропиленгликоль, составляющий основу антифриза и тосола - основной элемент жидкости для электронных сигарет.

При выключении и остывании двигателя объем жидкости в радиаторе уменьшается и в системе охлаждения возникает разрежение. Срабатывает клапан крышки радиатора и в него засасывается воздух. Появляется опасность возникновения воздушных пробок в «рубашках охлаждения». Это может привести к нарушению процесса теплообмена и перегреву мотора.Поэтому возникла потребность в дополнительном резервуаре для жидкости, которая поступала бы в радиатор вместо воздуха. Таким резервуаром и стал расширительный бачок.

Существуют системы, в которых перепускной клапан, позволяющий выпускать излишки пара и даже чрезмерно раскаленной охлаждающей жидкости, расположен не в крышке радиатора, а в пробке расширительного бачка. В таком случае расширительный бачок как бы выполняет функцию верхней части радиатора и включен в систему охлаждения на правах важного элемента.

Расположение и устройство расширительного бачка

Изготавливаются расширительные бачки преимущественно из прозрачной пластмассы. На боковую стенку при изготовлении наносят специальную шаклу, позволяющуюю следить за уровнем охлаждающей жидкости в системе. Нижняя метка на боковой поверхности указывает минимально допустимый уровень жидкости. Максимальный уровень охлаждающей жидкости в бачке при холодном двигателе должен находиться на 25-30 мм выше верхней метки, нанесенной на боковую сторону расширительного бачка.

При расчете систем охлаждения принято оставлять на температурное расширение примерно 1/20 общего объема жидкости. Именно столько антифриза может поместиться между отметками Min и Max

Располагается расширительный бачок рядом с радиатором и крепится непосредственно к кузову автомобиля. Середина бачка и верхний край радиатора располагаются на одном уровне - по принципу сообщающихся сосудов. При помощи шланга, находящегося в нижней части расширительного бачка, он подсоединяется к заливной горловине радиатора.

Такая конструкция позволяет излишкам разогретой охлаждающей жидкости попадать в бачок. А при остывании двигателя - компенсировать объем жидкости в системе из его содержимого. При этом процессе исключается попадание в радиатор воздуха.

Характерные неисправности расширительного бачка

Самыми распространенными поломками справедливо считают подтекание или разрыв расширительного бачка. Подтекание может быть следствием нарушения целостности его корпуса или дефекта соединительного шланга. Результатом разрыва расширительного бачка может стать катастрофическое падение объема охлаждающей жидкости. Это может привести к перегреву двигателя. Если это произошло, необходимо срочно остановиться и, заменив поврежденный элемент, пополнить объем жидкости. При этом следует помнить, что доливать холодную жидкость в систему охлаждения категорически запрещено, так как это может привести к образованию трещин в головке блока или в самом блоке цилиндров.

Причины выдавливания антифриза из расширительного бачка и устранение неполадок

Нормальное функционирование силового агрегата напрямую зависит от правильной работы системы охлаждения. Если с последней возникают проблемы, то температурный режим двигателя нарушается, что приводит к различным неисправностям. Чтобы избежать поломки мотора и выхода из строя элементов охладительной системы, за уровнем жидкости в расширительном бачке нужно регулярно следить и при его уменьшении отыскивать и устранять возникшие неисправности.

Выдавливает антифриз из расширительного бачка

Во время эксплуатации автомобиля с системой охлаждения иногда возникают неполадки, которые имеют различный характер. Одной из таких является выдавливание охлаждающей жидкости из расширительного бачка. Причин такого явления может быть немало. Поэтому на каждой из них стоит остановиться отдельно, рассмотрев признаки проявления и последствия несвоевременного ремонта.

Прогорание прокладки ГБЦ

Наиболее частая проблема, при которой антифриз выгоняет из бачка расширения — прогорание прокладки между блоком мотора и головкой. Уплотнитель может повреждаться по разным причинам, например, при перегреве двигателя. Определить, что поломка вызвана потерей герметичности, можно следующим образом:

  1. Заводим двигатель и открываем крышку бачка.
  2. Если при работе на холостом ходу идут пузырьки воздуха из основного шланга, то это явно указывает на проблемы с прокладкой.
Поврежденная прокладкаПоврежденная прокладка

При повреждении прокладки ГБЦ антифриз будет уходить из системы

Пробой прокладки может быть разным:

  • при внутреннем повреждении уплотнителя будет наблюдаться белый дым из выхлопной трубы;
  • если повреждена наружная часть прокладки, то антифриз будет выдавливать наружу, что нельзя не заметить по подтёкам на блоке цилиндров.

Второй вариант — случай довольно редкий. Чаще всего повреждается именно внутренняя часть уплотнителя, при этом ОЖ попадает внутрь цилиндра. Пробой прокладки может привести к серьёзным последствиям, а именно к перегреву и заклиниванию мотора, а также к гидроудару ГБЦ и появлению трещин в корпусе узла.

Видео: причины выдавливания тосола в расширительный бачок

Завоздушивание системы

Часто при замене ОЖ либо разгерметизации системы образуется воздушная пробка, представляющая собой пузырь воздуха. В результате печка может не работать, мотор перегреваться, а антифриз уходить из расширительного бачка.

Заливка ОЖЗаливка ОЖ

При замене или доливке ОЖ возможно образование воздушной пробки

Убедиться, что проблема вызвана воздушной пробкой, можно путём прогазовки, т. е. дать мотору поработать на высоких оборотах. Если в расширительной ёмкости появляются пузыри и уровень жидкости снижается, то, вероятнее всего, воздушная пробка разбивается.

Неисправности расширительного бачка

Бывают случаи, когда ОЖ уходит непосредственно из расширительного резервуара, при этом на его корпусе или под ним можно наблюдать подтёки. Если бачок располагается между кузовными элементами и в его нижней части образовалась трещина, то для выявления течи деталь придётся демонтировать. Причины выдавливания ОЖ могут быть следующими:

  • крышка бачка неплотно закрывает горловину, при этом жидкость во время работы силового агрегата под давлением выплёскивает наружу;
  • возникли неполадки с перепускным клапаном, расположенным в пробке;
  • используется расширительный бачок низкого качества, что привело к появлению трещин.

Конструкция резервуара выполнена таким образом, что в пробке встроен предохранительный клапан, посредством которого стравливается излишнее давление, возникающее в системе во время нагрева антифриза. Если клапан начинает работать со сбоями, то под воздействием высокого давления ОЖ выйдет наружу через одно из слабых мест: стыки патрубков, резьба пробки.

Пробка бачкаПробка бачка

При проблемах с клапаном пробки система охлаждения будет работать неправильно

Если в качестве примера рассмотреть автомобили ВАЗ «десятой» серии, то из-за проблем с клапаном на этих машинах происходит разрыв расширительного бачка. В этом случае утечку невозможно не заметить, поскольку тосол будет уходить в большом количестве через образовавшееся отверстие, что также будет сопровождаться образованием обильного количества пара из-под капота.

Лопнувший бачокЛопнувший бачок

При повреждении расширительного бачка ОЖ будет уходить в больших количествах

Дефекты патрубков

Поскольку резина со временем стареет, патрубки системы охлаждения рано или поздно трескаются и выходят из строя. Обнаружить подтекание антифриза можно на прогретом двигателе, поскольку давление в системе повышается. Для выявления повреждённого шланга достаточно провести тщательный осмотр каждого из них. Также прощупывают рукой места соединения патрубков со штуцерами радиатора, ГБЦ и т. д.

Течь патрубкаТечь патрубка

Течь патрубков легко определить, ощупав каждый шланг рукой

Если течь шлангов не была обнаружена, но присутствует явный запах антифриза в салоне или подкапотном пространстве, то это свидетельствует об утечке ОЖ, попадании жидкости на систему выхлопа и последующем её испарении.

Утечка ОЖ

Часто к проблеме выброса ОЖ в бачок расширения приводит низкий уровень антифриза в системе. В результате происходит быстрый нагрев жидкости и мотора с последующим перегревом. Это приводит к испарению антифриза и повышению давления в системе. В такой ситуации ОЖ постоянно перегоняется в расширительный бачок независимо от режима работы силового агрегата. Если после остывания силовой установки уровень тосола сохраняется, то это говорит о проблемах с циркуляцией. В случае снижения уровня ниже отметки MIN, это будет свидетельствовать о потере герметичности системы. При утечке нужно выявить причину и устранить поломку.

Низкий уровень ОЖНизкий уровень ОЖ

При низком уровне антифриза в системе ОЖ может выбрасывать в бачок

Проблемы с радиатором

Тосол в бачке системы охлаждения также может уменьшаться по причине повреждения основного радиатора. Наиболее распространёнными неисправностями этого устройства являются:

  • механическое повреждение сот радиатора, например, при ударе камнем, вылетевшим из-под колёс;
  • износ сот радиатора в результате воздействия коррозии;
  • длительная эксплуатация также приводит к поломке боковых пластиковых бачков радиатора.
Повреждение радиатораПовреждение радиатора

Основной радиатор может повредиться от вылетевшего из-под колёс камня

Для обнаружения течи радиатора не требуется прибегать к разборке чего-либо: проблема должна быть хорошо заметна, особенно при повреждении бачков.

Повреждение помпы

Если под машиной была обнаружена лужа антифриза в месте расположения помпы, то поиск неисправности стоит начать именно с этого механизма. Однако стоит учитывать, что моторный отсек и некоторые узлы на разных авто защищаются кожухами, при этом ОЖ может вытекать в одном месте, а источник утечки располагаться в другом. Течь из водяного насоса может быть вызвана следующими поломками:

  • износ манжетного уплотнения;
  • повреждение прокладки между помпой и блоком цилиндров.
Течь помпыТечь помпы

При повреждении сальника помпы или прокладки ОЖ будет вытекать наружу, что потребует ремонта или замены механизма

Чтобы более точно определить причину утечки, достаточно добраться рукой до шкива помпы и ощупать пространство под валом. Если будут обнаружены капли ОЖ, то это укажет на неисправность сальника. Однако такой способ проверки применим лишь к автомобилям, на которых помпа вращается от ремня генератора. Если вал окажется сухим, а блок цилиндров возле насоса мокрым, то, вероятнее всего, проблема кроется в уплотнителе.

Способы устранения неполадок

В зависимости от поломки будет отличаться и характер ремонта. Если проблема вызвана вытеканием ОЖ, то выявить это можно, например, по протекающим патрубкам. Выбросы жидкости также будут хорошо заметны в виде цветных подтёков на расширительном бачке возле пробки. В случае незначительного повреждения радиатора отыскать место утечки будет не так просто, поскольку устройство обдувается встречным потоком воздуха и протечки не всегда удаётся обнаружить.

Чтобы упростить процедуру поиска утечки, в систему рекомендуется заливать ОЖ с флуоресцентной добавкой. При помощи ультрафиолетовой лампы можно легко обнаружить малейшие подтёки.

Возникшие неисправности устраняются следующим образом:

  1. При появлении проблем с клапаном пробки расширительной ёмкости можно попытаться прочистить и промыть его. Отсутствие результатов укажет на необходимость замены детали.
  2. Если на бачке появились трещины, его придётся заменить. Иногда расширительную ёмкость восстанавливают путём пайки, но такой вариант ненадёжен, поскольку при очередном скачке давления корпус снова может лопнуть.Пайка бачкаПайка бачка

    Лопнувший расширительный бачок можно запаять, но лучше заменить на новый

  3. При протекании патрубков охладительной системы их однозначно меняют. Исключением является трещина возле торца. В этом случае шланг можно слегка подрезать, если его длина позволяет это сделать.
  4. Изношенный сальник водяного насоса можно заменить только на классических «Жигулях». На остальных машинах замене подлежит полностью помпа.Замена помпыЗамена помпы

    Вышедшую из строя помпу желательно заменить на новую

  5. При повреждении сот радиатора изделие придётся демонтировать и диагностировать в специализированном сервисе. Если возможно, то радиатор удастся восстановить. В противном случае его придётся заменить.Ремонт радиатораРемонт радиатора

    При повреждении сот радиатора образовавшееся отверстие можно запаять

  6. Если по характерным признакам было выявлено, что прокладка ГБЦ пробита, то эксплуатировать машину с такой неисправностью нельзя. При достаточном опыте поломку можно устранить своими руками. В ином случае следует обратиться к специалистам.Замена прокладкиЗамена прокладки

    В случае прогорания прокладки ГБЦ её нужно только менять, при этом может потребоваться шлифовка поверхности головки и блока

  7. Чтобы устранить воздушную пробку, достаточно поднять переднюю часть автомобиля при помощи домкрата, долить антифриз и погазовать несколько раз для удаления воздуха из системы.

Видео: как избавиться от завоздушивания системы охлаждения

Если какая-либо неисправность произошла в дороге, можно долить антифриз или в крайнем случае воду и добраться до ближайшего автосервиса. Исключением является прогоревшая прокладка головки. При такой поломке для транспортировки автомобиля необходимо вызвать эвакуатор.

Бо́льшая часть неполадок, по причине которых ОЖ выдавливает из расширительного бачка, может быть устранена своими силами. Для замены патрубков или помпы не нужны специальные инструменты и навыки. Ремонт более серьёзных поломок, таких как замена прокладки ГБЦ, потребует определённых умений, но эту процедуру также можно выполнить в гаражных условиях без специализированного оборудования.

Раздувает расширительный бачок системы охлаждения ВАЗ 2110/2112/2114/2115

Если раздувает расширительный бачок системы охлаждения автомобилей ВАЗ, не важно какие это модели 2110,2112,2114, 2115 или другие, первое, на что стоит обратить внимание – крышку в которой стоит редукционный клапан для сброса лишнего давления. Т.е. давление не сбрасывается и бачек из-за этого расширяется.

В первую очередь

Попробуйте заменить крышку на новую или взять на время проверки заведомо рабочую.

Раздувает расширительный бачок. Что делать?

Обратите внимание, как сильно раздувается бачок. Если не значительно и видно, что не из-за избыточного давления, при этом вы являетесь владельцем ВАЗ 2110-12, то не стоит сильно переживать, так как для таких авто это считается нормой.

Дело в том, что новые бачки для таких автомобилей имеют безреберную конструкцию и изготовлены из пластмассы, которая не сильно хорошо держит форму, поэтому со временем их начинает раздувать.

Раздувает расширительный бачок. Что делать?

Хорошо себя зарекомендовали расширительные бачки от Ланоса, Приоры, Нексии их часто ставят вместо Вазовских.

Раздувает расширительный бачок. Что делать?

Если же бачок раздувает сильно и при этом его рвет, даже после замены вместе с крышкой, то обратите внимание на следующие моменты:

  1. Закипает ли ОЖ;
  2. Какого цвета масло в картере двигателя;
  3. Если ли в бачке газы из камеры сгорания;
  4. Какое давление в системе охлаждения;
  5. Качество самого бачка.

Газы в расширительном бачке

Наличие газов в расширительном бачке указывает на то, что прогорела прокладка ГБЦ. Это одна из основных причин, почему его может раздувать.

Прогорание прокладки могло произойти по причине перегрева двигателя, если конечно не настал срок его капитального ремонта, так как именно на 150 – 250 тыс. км. пробега рассчитан срок службы этой прокладки.

Но тут есть важный момент — бачек не будет расширятся, если исправен клапан в крыше, так как избыточное давление все равно будет сбрасываться, а вот перегреваться двигатель будет. Но, если поток газов очень сильный, то клапан не будет успевать стравливать давление и бачок в итого все равно раздует и даже разорвет.

Для того, чтобы выявить наличие газов в системе охлаждения необходимо:

  1. Визуально осмотреть ОЖ в бочке при работающем двигателе и убедится в наличии или отсутствии пузырьков. Если пузыри есть, то скорее всего прокладка пробита.
  2. Более точный метод – использование газоонализатора. Прибор точно укажет на наличие газов. Раздувает расширительный бачок. Что делать?
  3. Применить надувные шарики или аналоги (ну вы поняли). Шарик надевается на горловину бачка и крепко привязывается нитками. Заводить двигатель нужно на холодную, пока еще не начала сильно расширятся нагретая ОЖ. Если изделие быстро надувается, значит в систему охлаждения поступают выхлопные газы, это возможно только через прокладку ГБЦ. Раздувает расширительный бачок. Что делать?
  4. Проверьте компрессию в двигателе. Если у автомобиля пробег не сильно большой, то компрессия должна быть в норме, так как цилиндропоршневая группа еще не износилась. А вот если пробита прокладка под ГБЦ, то коммпрессометр покажет показания ниже нормы. Раздувает расширительный бачок. Что делать?

Также можно проверить в районе какого цилиндра пробита прокладка. Для этого нужно через отверстие свечи подать в цилиндр воздух под давлением, при этом крышка бачка должна быть снята.

При пробитой прокладки ГБЦ будут видны пузырьки в бачки и шипение воздуха.

Раздувает расширительный бачок. Что делать?

Давление в системе охлаждения проверяется с помощью манометра на 3 атмосферы. Для это нужно сделать тройник и подключить к нему прибор.

Раздувает расширительный бачок. Что делать?

Завести автомобиль и наблюдать за показаниями. Показания больше 1.5 атмосфер уже должно насторожить, 2 – не каждый бочек выдержит.

Кипение охлаждающей жидкости

Если закипает тосол (антифриз), то убедитесь:

  1. Работает ли вентилятор радиатора и когда он включается – может быть неисправен датчик;
  2. Работает ли термостат – ОЖ двигается по малому кругу постоянно, тем самым не охлаждается;
  3. Исправна ли помпа;
  4. Не забита ли система охлаждения включая и радиатор;
  5. Не завоздушена ли система.
  6. Исправен ли клапан на крышке – пониженное давление в системе может вызвать преждевременное закипание тосола.

Раздувает расширительный бачок. Что делать?

Что касается завоздушенности, то, к примеру, у ВАЗ 2110, 2111, 2112, из опыта их эксплуатации, система практически не завоздушивается благодаря особой конструкции.

В других автомобилях при замене ОЖ воздушная пробка может оказаться в печке и со временем дать о себе знать перегревом двигателя и прогоранием прокладки ГБЦ. Тут важно следить за показаниями приборов.

Цвет масла

Если в картере двигателя обнаружилась эмульсия серо-белого цвета, то значит ОЖ попала в масло, при этом ее уровень уменьшиться, а масла повысится.

Это могло произойти по причине прогорания прокладки ГБЦ, но не факт, тут нужно проводить дополнительную диагностику.

Раздувает расширительный бачок. Что делать?

Как правило, сначала меняется крышка, потом бачок, а уже потом, если последний все равно раздувает, при необходимости прокладка ГБЦ. Но важно понимать, менять крышку нужно на заведомо исправную, сейчас много выпускается брака.

Проверяем качество бачка

Для этого необходимо заглушить сливное отверстие в бачке, плотно закрутить крышки и в схему подключить манометр. Воздух подается под давлением компрессором.

Раздувает расширительный бачок. Что делать?Раздувает расширительный бачок. Что делать?

В ходе проверки проверяется какое давление держит бачок и на каком этапе срабатывает клапан.

Почему тосол лезет через крышку?

В случае перегрева двигателя или раздувания расширительного бачка многие не опытные водителя бегут сразу открыть крышку и очень сильно удивляются, а многие и пугаются, вытекающему под давлением тосолу.

Раздувает расширительный бачок. Что делать?

Мы сразу успокоим вас – это нормально. Дело в том, что при закрытой исправной крышки бачка в системе охлаждения создается давление равное 1.5-2.0 атмосфер. При этом из физики все мы знаем, что температура закипания любой жидкости прямо пропорциональна окружающему давлению. То есть, чем выше давление, тем выше температура закипания.

Поэтому давление выше атмосферного в системе охлаждения создается специально, чтобы тосол закипал не при 100С (1 атм.), а при 115С (1.5 атм.) и 120С (2 атм.).

После того, как заглушен мотор и открыта крышка, происходит процесс выравнивания давлений, жидкость перетекает от большего к меньшему, при этом она продолжает расширятся, так как двигатель еще некоторое время продолжает набирать температуру, т.е. точка начала его остывания еще не пройдена.

Если тосол закипел, значит произошел перегрев двигателя. В данной ситуации открывать крышку нужно не сразу, так как ОЖ может под давлением выплеснуться на руки и лицо — ожог неизбежен. Как раз в такой ситуации, когда не рабочая крышка бачка последний может раздуться.

У кого какие были жизненные ситуации пишите в комментариях. А также задавайте вопросы.

Оцените статью

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
