Дроссельная заслонка Рено Меган 2 My-Megane2.ru

Количество воздуха, поступающего в цилиндры двигателя, регулируется дроссельным узлом, который установлен между ресивером впускного трубопровода и воздушным фильтром.

Воздух, проходящий через дроссельный узел, дозируется положением дроссельной заслонки, расположенной в патрубке дроссельного узла. Заслонка имеет электропривод.

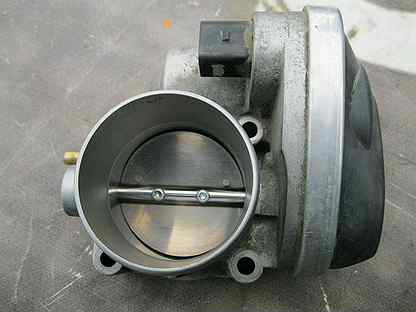

Дроссельный узел Рено Меган 2: 1 – патрубок; 2 – дроссельная заслонка; 3 – штуцер для подсоединения клапана продувки адсорбера; 4 – корпус дроссельной заслонки; 5 – электрические выводы электропривода.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от режима работы двигателя (запуск, прогрев, холостой ход и т.д.) и от положения педали газа. Педаль газа не имеет механической связи с дроссельной заслонкой. Положение педали газа отслеживает датчик, встроенный в её кронштейн. В зависимости от того, насколько сместилась педаль газа при нажатии на неё, электронный блок управления рассчитывает угол открытия дроссельной заслонки, количество впрыскиваемого топлива (учитывая текущую частоту вращения коленчатого вала, скорости движения автомобиля и т.п.) и подает соответствующие управляющие сигналы на исполнительные устройства: электропривод дроссельной заслонки и топливные форсунки. При запуске двигателя и работе двигателя на холостом ходу электронный блок управления открывает заслонку на величину, соответствующую количеству воздуха, которое должно поступить в цилиндры, в зависимости от температуры окружающего воздуха и двигателя, а также других параметров.

Датчик положения дроссельной заслонки на автомобиле Рено Меган 2 встроен в блок электропривода, который установлен на корпусе дроссельной заслонки и связан с осью дроссельной заслонки. По сигналу датчика электронный блок управления определяет величину открытия дроссельной заслонки и подает соответствующие команды на электродвигатель привода заслонки, корректируя угол его открытия.

При работе двигателя постепенно на внутренних стенках патрубка и на дроссельной заслонке накапливаются отложения, которые со временем могут привести к некорректной работе дроссельного узла и даже заклиниванию заслонки. Для очистки внутренней полости патрубка от отложений следует снять дроссельный узел с впускного трубопровода. Если устранить неисправность с помощью очистки не удалось, то дроссельный узел необходимо заменить.

Проверка дроссельного узла на Рено Меган 2

Дроссельный узел не разборный и в случае неисправности подлежит замене.

Для работы нам потребуется мультиметр.

Назначение выводов дроссельного узла (данные взяты из технической ноты Renault (смотри после таблицы))

Номер вывода Двигатель 1,4

Двигатели 1,6 и 2,0

1 Общая «масса»

Сигнал с первой дорожки датчика

2 Сигнал с первой дорожки датчика

Питание + 5В дорожек датчика

3

«-» электродвигателя

«+» электродвигателя

4

«+» электродвигателя

Сигнал со второй дорожки датчика

5 Питание + 5В дорожек датчика

«-» электродвигателя

6

Сигнал со второй дорожки датчика

Общая «масса»

Вырезка из технической ноты Renault «Двигатель и его системы», с описанием контактов разъема блока дроссельной заслонки. Левая картинка для двигателя 1,4, правая для двигателей 1,6 и 2,0.



Работу выполняем в следующей последовательности:

  1. Снимаем дроссельный узел. Как это сделать, читаем в статье «Чистка дроссельной заслонки Рено Меган 2».
  2. Мультиметром в режиме омметра измеряем сопротивление датчика между выводами 2 и 6 (для двигателя 1,4 между выводами 1 и 5, порядковые номера выводов нанесены на изолятор соединительного разъема), которое должно быть в пределах 750 – 1250 Ом.

Расположение выводов на дроссельном узле двигателей 1,6 и 2,0.

  1. Аналогично измеряем сопротивление обмотки электродвигателя между выводами 3 и 4 (только для двигателя 1,4), которое должно быть около 1,6 Ом.

Примечание: Указанным способом можно только убедиться в неисправности дроссельного узла. Неисправный дроссельный узел необходимо заменить. Более тонкую проверку можно выполнить только с использованием специального диагностического оборудования.

Дроссельная заслонка Рено Меган 2

Дроссельный узел необходим для того чтобы дозировать количество воздушной смеси, поступающей в камеру сгорания. Основной его компонент – заслонка, которая отклоняется на определенный угол, тем самым регулируя поток. Периодически дроссельный узел может засоряться. Причин тут может быть несколько:

  • Картерные газы, проходящие через фильтр, не очищаются и оседают на стенках дросселя
  • Воздушный фильтр слишком загрязнен и требует замены
  • Повреждение бокса для воздушного фильтра, вследствие чего идет забор неочищенного воздуха.
  • Прочие неисправности

В результате на стенках и на заслонке может образовываться налет, который со временем увеличивается и образует дополнительное препятствие для забора воздуха. Угол заслонки, который выставляется ЭБУ автомобиля становиться недостаточным, в результате топливовоздушная смесь становится бедной. Все это сказывается на ходовых качествах автомобиля, обороты могут плавать, наблюдается снижение мощности, особенно при подъемах.

Очистка

Чистка дроссельной заслонки Рено Меган 2 довольно простой процесс, который может быть осуществлен любым автовладельцем в гаражных условиях. Работа выполняется в несколько действий:

  1. Отсоединяем шланг через который осуществляется вывод картерных газов
  2. Ослабляем или снимаем хомуты, которые удерживают патрубок соединяющий дроссель и воздушный фильтр.
  3. При помощи плоской отвертки отсоединяем провода, управляющие узлом.
  4. Торцевым ключом на 8 откручиваются болты крепления.
  5. Снимаем клапан продувки и убираем трубку.
  6. Производим осмотр детали
  7. Для чистки можно использовать специальное средство для карбюраторов или смочить ветошь в бензине.
  8. После высыхания можно обработать деталь специальным силиконовым спреем.
  9. Теперь можно осуществлять сборку в обратном порядке.

Адаптация заслонки.

Но не всегда после чистки двигатель начинает работать как надо. Это связано с тем, что ЭБУ со временем обучается, и подстраивается под те параметры, которые появляются при наличии загрязнений. Т.е. двигатель понимает, что подается недостаточно воздуха и открывает заслонку сильнее чем нужно. В результате после чистки получается более богатая топливовоздушная смесь, что приводит к повышенным оборотам.

Чтобы избежать этого необходима калибровка дроссельной заслонки Рено Меган. Она производиться штатными средствами автомобиля. Для этого необходимо вставить ключ карту, затем нажать клавишу СТАРТ-СТОП и удерживать ее в таком положении 10 секунд. Затем Кнопка отпускается и нужно подождать появления звукогого сигнала. Он будет свидетельствовать о успешном проведении калибровки. Но данный способ работает не всегда.

В этом случае необходимо снять патрубок идущий от воздушного фильтра.

Затем плотно закрыть отверстие ладонью. Ее немного может «засосать», но пугаться не стоит.

Ждем когда машина заглохнет. После этого пальцем прижимаем дроссель так, чтобы он стал в закрытое положение. Через 1-2 секунды сработает автоматика, которая запомнит положение заслонки, и будет его удерживать уже в новом положении.

Такая калибровка дроссельной заслонки Рено Меган 2 помогает избежать визита на СТО и сэкономить приличную сумму денег. В результате обороты должны прийти в нормальное значение. После этого следует сделать калибровку штатным способом, чтобы система подстроилась под новые значения.

Электронный дроссель, устранение плавающих оборотов. Ошибка по дросселю на рено

содержание видео

Рейтинг: 3.5; Голоса: 4Ошибка по дросселю и не стабильные холостые обороты на электронном дросселе без регулятора холостого хода. Частая проблема на Рено Логан2, Сандеро2, Меган2, 3, Флюенс, Дастер все машины с электронной дроссельной заслонкой.
В большинстве случаев приговаривают к замене ДОРОГУЩЕЙ дроссельной заслонке, но ее можно правильно почистить в том числе и электрическую часть. Как правильно разобрать электронную часть дроссельной заслонки и почистить дорожки потенциометра мы показали на примере Рено Логан2 с двигателем K4M 1, 6 16V. Содержание ремонта 1: 02 Проверяем подсос воздуха мимо д/з 2: 05 Пояснение по подсосу воздуха 2: 33 Если выскакивает ошибка по д/з 3: 22 Показание параметров потенциометра Д/З 5: 26 Снимаем - клемму АКБ 5: 34 Снимаем воздушный рессивер 6: 20 Снимаем разъем с д/з 7: 15 Откручиваем два болта крепления корпуса воздушного фильтра к Д/З 8: 10 Оттягиваем корпус воздушного фильтра 8: 25 Откручиваем болты дроссельной заслонки 9: 30 Откручиваем верхний болт крепления д/з 9: 50 Снимаем дроссель 9: 55 Снимаем патрубок адсорбера из дросселя 10: 36 Осматриваем дроссель и прокладки 11: 35 Для чего мыть внутри дроссельной заслонки 12: 38 Отмываем дроссель снаружи 13: 30 Не уверенны в себе лучше не вскрывать Д/З 14: 23 Вскрываем крышку Д/З 14: 37 Снимаем уплотнитель крышки 15: 08 Маленькая хитрость при снятии обмотки внутри Д/З 15: 30 Откручиваем болты крепления обмотки Д/З 16: 07 Снимаем обмотку Д/З 16: 30 Про чистку дорожек потенциометра 18: 14 Результат чистки дорожек потенциометра 18: 33 Собираем электрическую часть Д/З 20: 15 Устанавливаем крышку Д/З с особым вниманием 20: 50 Меняем прокладки дроссельной заслонки 21: 29 Зачищаем привалочные поверхности под д/з 21: 41 Устанавливаем дроссель на место 22: 15 Калибруем дроссельную заслонку на а/м 22: 43 Про важность засыпания ЭБУ после калибровки
Дата: 2019-06-26

Похожие видео

Комментарии и отзывы: 10

Даша Toys
Здравствуйте, может кто нибудь подскажет Рено Логан 1. 6 16 клапанов, заводиться с 5 а то и 10 раза это только при плюсовой температуре и когда двигатель остынет до температуры окружающей среды, при минусовой температуре заводится хорошо. И когда резко давишь на газ происходят хлопки диагностика проводилась два раза ошибок не найдено форсунки мылись два раза, давление мерялось на рампе и на бензонасосе собирался консилиум в двух автосервисах проблему не нашли, было потрачено по 5 норма-часов в обоих сервисах но проблема не решена, может кто сталкивался, подскажите пожалуйста?

Инкогнито Инкогнито
Здравствуйте. Помоготе мне пожалуйста я не знаю куда мне обратиться у нас нет специализированных сервисов по рено. Суть такова машина Рено Флюенс 1, 6 вариатор 114 лс год назад почистил дроссельную заслонку и машина стала дергаться при начале движения и в районе 2000-2500 оборотов тоже и если газнуть то в этом диапозоне мотор потряхивает. Но если снять фишку с датчика температуры всасывания воздуха во впускном коллекторе то машина едит без толчков, тоесть все хорошо. Помогите пожалуйста разобраться с этой неисправностью.

Oleg Korybut
Я лет 10 назад такие заслонки восстанавливал сам, к заслонке на моем авто я автора видео и близко не подпустил БЫ, это просто жесть. чистить надо спиртом а не сцеркой, да есть моменты где автор прав, но не везде и это печально потому что если народ убьет заслонку изза этого видео и я не удивлюсь, про потенциометр тоже не совсем верно. разбирать нужно в стерильных условия а не в грязи по колено. у меня нет слов. это капец полныйавтору очень повезло что заслонка не пластмассовая, он бы ее просто выкинул бы после такого

Антон Воронин
Мужики привет Я являюсь вашим подписчиком. У видел видио от канала Простое мнение, видио о том как они загнали к вам на ремонт Меган2. И хотел бы по пасть к вам на полную диагностику и ремонт своего Мегана2, подскажите пожалуйста ваш точный адрес и если можно номер телефона чтобы была возможность к вам заранее записаться, т. к я нахожусь в другом городе. За ранние благодарю вас и спасибо огромное что делаете качественные поучительные видио, которые во многом мне помогли и за качество своего сервиса

Александр Палеев
Добрый день Подскажите пожалуйста в чем проблема? Машина меган 2 2008 г. При включении правого поворотника, он срабатывает раза 3 и потом гаснет, при это индикация на панели мигает очень быстро, а при включении аварийки, она тоже срабатывает раза 3 маргнет и перестаёт вообще мигать, а индикация на приборке мигает очень быстро, заранее спасибо

Vadim Yakovlev
Рено сандеро 1. 6 8клп долго искал причину зависания оборотов 1500 на холостых поменял все что можно причину нашел подсос воздуха в порванном шланге от дросельной заслонки к газовому редуктору. Ура подумал я но рано теперь обороты стали маленькими 200 может 250 об. в минуту. Мысли и нервы уже заканчиваются попробую еще заменить регулятор хх.

Борис Свой
А можете снять видео про датчик кислорода, ремонт, замена, может оно у ВАС есть не искал, спасибо, а то у меня при заводе авто, стрелка тахометра прыгает вверх, где то на 2500 об, потом падает до нормального, но не всегда так, может смесь в заслонке не вся сгорает, спасибо

Александр Юрьевич
Здравствуйте мне очень нравится Ваш канал. Вы могли бы снять видео по компьютерной диагностике: где можно скачать программу для рено кило 2 16v и других моделей рено. Какое бюджетное устройство можно приобрести для диагностики (сканер. За ранее спасибо

Vit TV
здравствуйте. Вы никогда не сталкивались с таким что машина заглохла и постоянно светится лампочка (кнопка) кондиционера и двигатель не заводится. не идет питание на топливный насос. Было ли у вас что-то подобное? предохранители все целые.

Nikolay Arkhipov
В знании электроники у вас пробелы. Снимая графитовый слой резинкой изменяется общее сопротивление дорожки. Протрите их спиртом, уберите графитовую пыль будет больше пользы. Понятно почему после вашей чистки изменяются показания.

Резервные режимы блока дроссельной заслонки Renault Megane 2

  1. Руководства по ремонту
  2. Руководство по ремонту Рено Меган 2 2003+ г.в.
  3. Резервные режимы блока дроссельной заслонки

Существуют четыре резервных режима блока дроссельной заслонки.

1. Режим ограничения динамических показателей.

Этот режим применяется при неисправностях в электрических цепях, для которых существует безопасное решение, пригодное для системы впрыска (неисправность одной из двух токопроводящих дорожек датчика положения педали акселератора или блока дроссельной заслонки). При этом режиме ограничиваются разгонные характеристики и максимальное открытие дроссельной заслонки (максимальная скорость 90 км/ч – для автомобилей с механической коробки передач и 100 км/ч – для автомобилей с АКП.

2. Режим утраты управляющих воздействий водителя.

Этот режим называют также «резервное электрическое положение. Данный режим применяется при полном отсутствии информации о положении педали акселератора, но при этом ЭБУ системы впрыска продолжает контролировать наполнение воздухом цилиндров двигателя (привод дроссельной заслонки остается управляемым). В этом режиме ЭБУ системы впрыска устанавливает заданные положения педали акселератора для каждой передачи и переводит двигатель на холостой ход при нажатии на педаль тормоза. В этом случае максимальная частота вращения коленчатого вала при нейтральном положении КП ограничивается до 2500 мин –1.

3. Режим резервного механического положения.

Этот режим применяется при неисправностях, приводящих к потере управляемости дроссельной заслонки (привод заслонки не действует). В этом случае дроссельная заслонка находится в положении механического покоя, ЭБУ системы впрыска ограничивает частоту вращения коленчатого вала путем прекращения впрыска и крутящий момент – за счет отключения цилиндров (прекращение зажигания и впрыска) в зависимости от положения педали акселератора. В результате максимальная частота коленчатого вала в режиме полной нагрузки или при нейтральном положении КП остается равной 2500 мин –1.

4. Режим отслеживания положения педали.

В случае утраты информации о давлении во впускном коллекторе степень открытия дроссельной заслонки прямо пропорциональна положению педали акселератора.


ПРИМЕЧАНИЕ

При переходе на любой из этих режимов на щитке приборов загорается сигнальная лампа неисправности системы впрыска.

Скачать информацию со страницы
↓ Комментарии ↓





1. Эксплуатация и техническое обслуживание автомобиля
1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Описание автомобиля 1.2. Органы управления и контрольно-измерительные приборы 1.3. Оборудование салона 1.4. Отопление и кондиционер 1.5. Вождение автомобиля 1.6. Обслуживание автомобиля 1.7. Таблицы

2. Двигатель
2.0 Двигатель 2.1. Общие процедуры технического обслуживани 2.2. Механическая часть двигателя 2.3. Топливная система 2.4. Система впрыска 2.5. Система впуска и выпуска 2.6. Система запуска и зарядки 2.7. Система охлаждения 2.8. Система снижения токсичности 2.9. Система выпуска отработавших газов 2.10. Приложение 1 2.11. Приложение 2 2.12. Таблицы

3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление 3.2. Регулировка привода сцепления 3.3 Снятие и установка троса привода сцепления 3.4 Снятие и установка педали сцепления 3.5 Снятие, регулировка и установка датчика хода педали сцепления 3.6 Снятие и установка трубопровода гидропривода сцепления 3.7. Идентификационные данные сцепления 3.8 Снятие и установка кожуха и ведомого диска сцепления (двигатели K4J и К4М) 3.9 Снятие и установка кожуха и ведомого диска сцепления (двигатель F4R) 3.11. Механическая коробка передач (JR5, Jh4, ND0) 3.12. Автоматическая коробка передач (DP0) 3.13. Механизм привода колес 3.14. Приложение 1 3.15. Таблицы

4. Ходовая часть
4.0 Ходовая часть 4.1 Общие сведения 4.2. Контрольные и регулировочные значения углов установки передних колес 4.3 Высота контрольных точек нижней части кузова 4.4. Диагностика вибраций, связанных со скоростью движения автомобиля 4.5. Колеса и шины 4.6 Снятие и установка поворотного кулака передней подвески 4.7 Снятие и установка подшипника ступицы переднего колеса 4.8 Снятие и установка пружины и амортизаторная стойка передней подвески 4.9 Шумы амортизатора (диагностика) 4.15. Таблицы

5. Рулевой механизм
5.0 Рулевой механизм 5.1 Общие сведения 5.2. Проверка рулевого колеса и рулевой колонки 5.3. Проверка давление насоса гидроусилителя рулевого управления 5.4 Снятие и установка рулевой колонки 5.5 Снятие и установка насоса гидроусилителя рулевого управления 5.6 Замена шкива насоса гидроусилителя рулевого управления 5.7 Проверка промежуточного вала 5.8 Снятие и установка уплотнителя в щите передка 5.9. Увод автомобиля на дороге 5.10. Таблицы

6. Тормозная система
6.0 Тормозная система 6.1. Общие сведения 6.2 Периодичность замены тормозной жидкости 6.3. Удаление воздуха из гидропривода рабочей тормозной системы 6.4 Прокачка контура регулирования давления 6.5 Снятие и установка главного тормозного цилиндра 6.6. Проверка, снятие и установка вакуумного услителя тормозов 6.7 Проверка работы обратного клапана вакуумного усилителя тормозов 6.8 Снятие и установка обратного клапана усилителя тормозов 6.9. Снятие и установка педали тормоза (модели с автоматической коробкой передач) 6.22. Антиблокировочная система тормозов (ABS) 6.26. Таблицы

7. Бортовое электрооборудование
7.0 Бортовое электрооборудование 7.1. Общие сведения 7.2. Система электроснабжения 7.3. Система наружного освещения 7.4. Система внутреннего освещения 7.5. Антенны запуска двигателя и открывания дверей 7.6. Контрольно-измерительные приборы 7.7. Приложение 1 – предохранители и реле 7.8. Таблицы

8. Кузов
8.0 Кузов 8.1 Особенности конструкции 8.2. Ремонт повреждений кузова 8.3. Наружные защитные элементы кузова 8.4. Наружные принадлежности кузова 8.5. Механизмы боковых открывающихся элементов кузова 8.6. Остекление кузова 8.7. Принадлежности салона 8.8. Сиденья

Адаптация дроссельной заслонки Renault в Краснодаре

УЗНАТЬ СТОИМОСТЬ РЕМОНТА

Адаптация дроссельной заслонки



Мы даем гарантию на работы по адаптации дроссельной заслонки 6 месяцев



Процесс Адаптация дроссельной заслонки по этапам




когда и почему нужно адаптировать дроссельную заслонку



Адаптация после замены дроссельной заслонки

Новая дроссельная заслонка нуждается в адаптации для корректной работы. Делается это для того, чтобы ЭБУ понимал положение заслонки и правильно рассчитывал топливо-воздушную смесь.


Адаптация после чистки дроссельной заслонки

В процессе эксплуатации автомобиля в дроссельной заслонке образуется нагар, чистку которого необходимо производить. После чистки происходит изменение положения дроссельной заслонки в связи с чем требуется адаптация.


Адаптация дроссельной заслонки после замены ЭБУ

После замены или ремонта ЭБУ происходит потеря данных об адаптации агрегатов в том числе и дроссельной заслонки. После замены ЭБУ необходимо произвести адаптацию всех устройств.


Адаптация дроссельной заслонки при наличии ошибок ЭБУ

При  диагностики автомобиля, выводятся параметры работы двигателя и образованию смеси, в случае если есть какие то отклонения стоит попробовать произвести адаптацию дроссельной заслонки.


Почему нужно адаптировать дроссельную заслонку

Дроссельная заслонка регулирует подачу воздуха в двигатель для образования воздушно-топливной смеси. Корректировка смеси осуществляется блоком управления, поэтому для верной корректировки положение дроссельной заслонки должно совпадать с данными в ЭБУ.


как понять, что дроссельную заслонку необходимо адаптировать



Неустойчивая работа двигателя на холостом ходу

Причины: Неверное смесеобразование из-за неадаптированной дроссельной заслонки приводит к неравномерной работе двигателя.

Решение: Адаптация дроссельной заслонки.


Провалы в оборотах

Причины: Неверное смесеобразование из-за неадаптированной дроссельной заслонки приводит к провалам оборотов.

Решение: Адаптация дроссельной заслонки.


Недостаток мощности на холостых оборотах

Причины: Неверное смесеобразование из-за неадаптированной дроссельной заслонки приводит к недостаточной мощности на холостых оборотах.

Решение: Адаптация дроссельной заслонки.


узлы выходящие из строя в результате неисправности

дроссельной заслонки

Неадаптированная дроссельная заслонка приводит к нестабильной работе двигателя и как следствие к ускоренному износу деталей и дорогостоящему ремонту. Неверное смесеобразование способствует быстрому разрушению катализатора.




НЕОБХОДИМЫЙ СПЕЦ ИНСТРУМЕНТ ДЛЯ адаптации

дроссельной заслонки

          • Диагностическое оборудование



ПОЧЕМУ tor motors?

Наша компания является лидером по агрегатному ремонту (двигатели, трансмиссия, рулевое управление, системы турбонаддува), так же мы осуществляем чистку, замену и адаптацию дроссельной заслонки в Краснодаре.

Мы настолько уверены в качестве нашего ремонта, что даем гарантию от 6 месяцев.
У нас большой склад запчастей для проведения ремонта автомобилей всех видов и модификаций.

Мастера сервис центра TOR MOTORS в Краснодаре произведут адаптацию дроссельной заслонки, учитывая регламент завода производителя. Наш автосервис имеет все необходимое оборудование, для осуществления диагностики и обслуживания автомобилей. Все работы производятся в оборудованном агрегатном цехе.

Как обучить дроссельную заслонку

Когда не стоит выполнять адаптацию ДЗ

Стоит заметить, что проводить вышеперечисленные процедуры, используя программный софт и специальное диагностическое оборудование, уместно в случае сбоя настроек заслонки. Не имеет значения, нарушены электронные параметры или сбились механические настройки оборудования.

Если работа дросселя нарушена вследствие износа, тогда целесообразнее подумать о ремонте или замене детали. Если вдруг, после вышеописанных действий, адаптация не происходит, стоит проверить моторчик, отвечающий за открытие/закрытие заслонки. Возможно, не хватает мощности для правильной работы узла.

Так, например, почистить корпус заслонки внутри и снаружи перед началом адаптации, необходимо для любой марки авто.

В том лишь разница, что в некоторых автомобилях регулировка заслонкой осуществляется с помощью троса, а в других при помощи электроники. Это различие проявится в выборе параметров адаптации.

Начальные условия

Перед началом выполнения операций, убедитесь в том, что выполняются все перечисленные ниже условия.

Этот процесс отменяется, если на момент его выполнения любое из условий не выполнено.

  1. Напряжение батареи не ниже 12.9 на ХХ(холостом ходу).
  2. Температура от 70 до 99 град.
  3. Селектор в P или N (АКПП).
  4. Электрические нагрузки выключены (кондиционер, фары, обогрев заднего стекла, машины с «евросветом» — включить габариты).
  5. Руль в среднем положении — колёса прямо.
  6. Перед обучением ездить на машине 10 мин.
  7. Вентилятор радиатора не должен сработать.
  8. Скорость автомобиля: Автомобиль неподвижен.
  9. Коробка передач: Прогрета.

Засорение дроссельной заслонки и периодичность чистки

Время от времени дроссельная заслонка неизбежно засоряется, что проявляется разными признаками. В связи с этим возникает резонный вопрос: с какой периодичностью ее нужно чистить? Однозначно ответить на него не вполне возможно, так как по этому поводу нет каких-либо рекомендаций. Некоторые владельцы автомобилей наведываются в автомастерские при подозрении неисправности двигателя.

Кто-то считает, что заслонка нуждается в прочистке после каждых 40000-50000 км пробега. Другие же придерживаются иного мнения и чистят заслонку чаще, через 30000-40000 км пробега.

Обычно черный нагар на заслонке свидетельствует о низком качестве топлива. В ходе эксплуатации автомобиля с таким бензином существует риск образования маслянистых отложений. После этого не должно возникнуть вопроса, нужно ли адаптировать дроссельную заслонку.

Как правило, если поршневая группа испытывает некоторые проблемы, то характерным признаком является закоксовывание заслонки копотью с маслянистыми примесями. Иногда это свидетельствует о засорении вентиляции картерных газов.

Адаптация дроссельной заслонки

В процессе эксплуатации автомобиля при чистке дроссельного узла или его замене, возникает необходимость в проведении адаптации дроссельной заслонки.

Данной операцией называется процесс обучения ЭБУ двигателя в ходе которой ему показывают крайние положения заслонки, чтобы он мог понять когда дроссель открыт, а когда закрыт.

Адаптация дроссельной заслонки требуется в случаях:

— Если Вы переподключали (меняли) ЭБУ Вашего автомобиля

— Если Вы осуществляли чистку дроссельной заслонки со снятием или производили его замену.

— Если Вы снимали или меняли педаль акселератора

— Если аккумулятор на Вашем автомобиле полностью разряжался

Симптомы указывающие на необходимость проведения адаптации дроссельной заслонки:

— неустойчивая работа двигателя на холостом ходу

— свит при перегазовке

— провалы на холостом ходу или нехватка мощности

При проведении адаптации дроссельной заслонки не прикасайтесь к педали газа (акселератора) и не запускайте двигатель, только включите зажигание.

Для проведения адаптации на автомобилях VAG группы до 2004 г.в. Вы сможете обойтись простым K Line адаптером, для автомобилей после 2004 года понадобится адаптер VCDS или ВасяДиагност с поддержкой CAN.

Для адаптации дроссельной заслонки подсоедините диагностический адаптер K Line/ VCDS к диагностическому разъему автомобиля и Вашему ПК

Включите зажигание на автомобиле и запустите программу, идущую в комплекте с адаптером

Далее переходим в канал 01 двигатель

Переходим в 04 Базовые установки

Для автомобилей с электроприводом дроссельной заслонки выбираем канал 60

Для автомобилей с тросовым приводом дроссельной заслонки выбираем 98 канал

После выбора канала жмем кнопку адаптировать

После чего начнется адаптация дросселя в программе процесс будет изображен в виде процентной шкалы и надписи «Адаптация происходит». Спустя 2-5 секунды появится надпись «Адаптация ОК» которая известит Вас об успешном завершении операции.

На этом процедура адаптации дроссельной заслонки может считаться оконченной.

Нормальным углом открытия считается значение 3,5-4.0, посмотреть его на холостом ходу можно в блоке 01 двигателя канал 3

Статья написана по материалам сайтов: www.nissanoteka.ru, www.drive2.ru, xn--327-qdd4ag.xn--p1ai.

D13nsk Блог Обучение дроссельной заслонки

Если кому пригодится, пользуйтесь !Мне это уже не раз помогло исключить затраты на электрика со сканером!

10сек) и не загорится постоянно(

20 сек)5)через 3 сек после постоянного загорания лампы отпустить педаль газа.6) завести двигатель (если глохнет, повторить запуск) и ждать 20 сек.— газануть 2-3 раза и убедится, что мотор возвращается на нормальныехолостые.Пункты 1-5 выполняются на включенном зажигании и заглушенном двигателе. Пункт 6 — заводите мотор.

ОБУЧЕНИЕ педали акселератора отпущенному положению— операция, необходимая для контроля выходного сигнала датчика положения педали акселератора.Она должна быть выполнена каждый раз, когда кабель датчика положения педали акселератора или ЕСМ был разъединен.Удостоверьтесь, что педаль акселератора полностью выпущена.1. Повернуть ключ зажигания в положение»ON» и ждать по крайней мере 2 секунды.2. Выключить зажигание, ждать по крайней мере 10 секунд.3. Повернуть ключ зажигания в положение»ON» и ждать по крайней мере 2 секунды.4. Выключить зажигание, ждать по крайней мере 10 секунд.

ОБУЧЕНИЕ дроссельной заслонки закрытому положению— операция, необходимая для контроля выходного сигнала датчика положения дроссельной заслонки.Она должна быть выполнена каждый раз, когда кабель электрического привода дроссельной заслонки или ЕСМ был разъединен.1.Поверните ключ зажигания в положение «ON».2.Выключите зажигание, ждите по крайней мере 10 секунд. Удостоверьтесь, что дроссельная заслонка закрывается в течение вышеупомянутых 10 секунд, подтверждается специфическим звуком(стрекот, жужжание). У меня этот звук был вначале.ХЗ!

Теперь сама процедура обучения. Для неё потребуются часы с секундомером, все описанные ниже временные интервалы надо выполнять очень точно! Для первого раза лучше вдвоем.Итак:1)выключить зажигание(заглушить мотор) после всех прогревов как минимум на 10 сек.2)убедившись, что педаль газа отпущена, включить зажигание(ключ в положение ON, мотор не заводить и ждать 3 сек.3) в течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз.4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(

10сек) и не загорится постоянно(

20 сек)5)через 3 сек после постоянного загорания лампы отпустить педаль газа.6) завести двигатель (если заглохнет, повторить запуск) и ждать 20 сек.- газануть 2-3 раза и убедится, что мотор возвращается на нормальные холостые(700-+50).

Чтобы обнулить память ЕСМ там нужно немножко изменить процедуру:4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(

10сек)-режим диагностики.В этот момент как раз эти коды показываются.Ты:5) нажимаешь газ до упора и держишь более 10 сек.6) отпускаешь педаль.Должно высветиться 0000(четыре нуля).

Еще где-то вычитал.

1. Прогреть хорошо мотор.2. Выключить все(!) потребители эл. энергии3. Заглушить. Ждать по крайней мере 20 секунд.4. Повернуть ключ в «ON» (не заводить). Ждать по крайней мере 2 сек.5. Повернуть ключ в «OFF». Ждать по крайней мере 10 сек.6. Повернуть ключь в «ON». Ждать по крайней мере 2 сек.7. Повернуть ключ в «OFF». Ждать по крайней мере 10 сек.8. Повернуть ключь в «ON». Ждать по крайней мере 2 сек.7. Повернуть ключ в «OFF». Ждать по крайней мере 20 сек. Завести.

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

  • Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
  • Входим в раздел 01-двигатель.
  • Проводим опрос памяти неисправностей (02).
  • Обнаруженные неисправности стираем (05).
  • После возврата в предыдущее меню, входим в раздел «адаптация-10».
  • На канале 00 нажимаем кнопку «читать».
  • Сохраняем результат и возврат к заводским установкам.
  • Вход в базовые установки (04) и переходим к режиму измерений.
  • При значении группы 001 нажимаем «запуск».
  • Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

  • Полностью отпускаем педаль акселератора.
  • Включаем зажигание не меньше чем на 2 сек.
  • Отключаем зажигание и ожидаем не меньше 10 сек.
  • Включаем зажигание не меньше чем на 2 сек.
  • Отключаем зажигание. Процедура адаптации педали акселератора завершена.
  • Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
  • Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
  • Обучаем подаче воздуха на холостых оборотах (ХХ).
  • Прогреваем двигатель и КПП до рабочей температуры.
  • Отключаем все электрическое оборудование автомобиля.
  • Запускаем двигатель и доводим его температуру до рабочей.
  • Отключаем зажигание и ожидаем не меньше 10 сек.
  • Полностью отпускаем педаль акселератора.
  • Включаем зажигание и ожидаем не меньше 3 сек.
  • В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
  • Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
  • После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
  • Запускаем двигатель для работы на ХХ.
  • Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

  • Прогреваем двигатель до рабочей температуры и глушим авто.
  • Включаем зажигание, но двигатель не заводим.
  • Подсоединяем кабель к диагностическому разъему и запускаем программу.
  • Входим в раздел 01-двигатель.
  • Входим в базовые установки (04).
  • Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
  • Запускаем адаптацию.
  • Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
  • Возвращаемся в базовые установки.
  • Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

  • Прогреваем двигатель автомобиля.
  • Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
  • Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
  • Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
  • В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
  • Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
  • Устанавливаем обороты в пределах 750-800 об/мин.
  • Во время адаптации шаги РХХ устанавливаются со значением 4-7;
  • Принудительно завершаем процесс адаптации и глушим двигатель.
  • Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

  • Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
  • Входим в раздел 01-двигатель.
  • Входим в раздел «адаптация-10».
  • На канале 00 нажимаем кнопку «читать».
  • Сохраняем результат и возврат к заводским установкам.
  • Вход в базовые установки (04) и переходим к режиму измерений.
  • Вводим значение канала 098, запуск адаптации.
  • Ожидаем сообщение о завершении процесса адаптации.
  • Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

Как установить автомобильный звук своими руками, можно узнать отсюда. Советуем всем!

Из этой статьи, вы узнаете, сколько стоит антикоррозийная обработка днища автомобиля.

Чистка дроссельной заслонки

Чистить необходимо и заслонку, и внутри до узкого отверстия (куда можно достать). Надо намочить тряпку специализированной жидкостью либо растворителем. Можно также выполнить промывку инжектора. Необходимо учитывать, что это очень сильная химия, и после ее применения надо сразу мыть руки, иначе можно получить химический ожог.

Сначала выкручиваются гайки и снимаются с двигателя фольксвагена декоративные накладки. После этого сдвигаются 3 металлические скобы, и снимается гофрированная труба, соединяющая воздушный фильтр с дроссельной заслонкой. Скобы жесткие и действовать надо очень внимательно, чтобы не повредить пластмассовые детали.

Для удобства снимается крышка воздушного фильтра. Потом отсоединяются фишка питания и шланг, идущий от адсорбера.

Сейчас надо открутить шестигранником четыре болта дроссельной заслонки. Чтобы отсоединить трос нужно вытащить его из скобы, заслонку можно вращать в сторону удаления троса. Отсоединить два шланга, внутри которых течет охлаждающая жидкость. Предварительно рекомендуется приготовить две заглушки, чтобы предотвратить протекание в процессе чистки. После этого можно увидеть дроссельную заслонку гольфа.

Нагар обычно присутствует, и чистку необходимо проводить с использованием специальных средств (без абразивных веществ). Обычно это жидкость для чистки карбюраторов. Чистится все достаточно легко и смывается струей жидкости. Внешняя часть корпуса очищается ветошью с растворителем.

В конце все собирается в обратной последовательности, и автомобиль заводится. Двигатель может не завестись сразу. Проверяется угол открытия на ХХ (01 канал 3), его величина должна составлять 3.5 (максимум 4.0). После этого заводится двигатель, после прогрева он глушится, включается зажигание фольксвагена и производится адаптация. Для ее выполнения необходим диагностический софт либо мотортестер.

Электромагнитная дроссельная заслонка

Электронный аналог в отличие от механического агрегата позволяет достигать оптимального значения крутящего момента при любом режиме работы двигателя. Уровень потребляемого топлива снижается, а езда на таком автомобиле комфортна и безопасна. Главными отличительными особенностями (а в данном случае и преимуществами) являются следующие:

  • холостой ход регулируется перемещением дроссельной заслонки;
  • отсутствует механическое соединение между педалью и заслонкой.

За счет того, что нет механической связи, крутящим моментом можно управлять электроникой вместо педали газа. Сам модуль заслонки состоит из следующих элементов:

  • корпуса;
  • самой заслонки;
  • электропривода;
  • возвратно-пружинного механизма;
  • датчиков положения заслонки.

Установка в модуль не одного, а двух датчиков положения заслонки позволит повысить надежность. Для этого могут быть использованы магниторезистивные устройства или потенциометры, имеющие скользящие контакты. Как раз из-за поломки этих элементов необходимо решать, как адаптировать дроссельную заслонку на многих автомобилях.

При возникновении неисправности электропривода, за счет возвратно пружинного механизма заслонка приводится в аварийное положение. При этом сам модуль подлежит замене, что производится лишь в сборе.

7700102870 Датчик положения корпуса дроссельной заслонки воздухозаборника для Renault Megane Car Clio II 1.6 16V Laguna 7700875435 1161192787R | Корпус дроссельной заслонки |

В двигателях с впрыском топлива Корпус дроссельной заслонки - это часть системы впуска воздуха, которая регулирует количество воздуха, поступающего в двигатель, в ответ на нажатие педали акселератора водителем в основном. Корпус дроссельной заслонки обычно расположен между корпусом воздушного фильтра и впускным коллектором, и он обычно прикреплен к датчику массового расхода воздуха или рядом с ним.

Особенности:

1. Длительный и надежный срок службы

2. Качество OEM

3. 100% протестировано перед отправкой с завода

Гарантия:

3-летняя гарантия без ограничения пробега.Все наши продукты поставляются непосредственно с утвержденных заводов.

Заводы, которые мы используем, поставляют некоторые из ведущих поставщиков автомобильных запчастей в Европе и Америке.

Все наши детали проходят проверку качества и сертифицированы по стандарту ISO TS16949, мы также стараемся убедиться, что наши утвержденные производители используют новейшие доступные технологии и материалы.Так что вы можете быть уверены в том, что приобретаемые вами детали высшего качества.

Диаметр отверстия: 55 мм

РАЗМЕР: 147 * 129 * 65

OEM / НОМЕР ДЕТАЛИ:

7700875435

161192787R

7700102870

Заявление:

Для Renault Clio II BB0 / 1 / 2_, CB0 / 1 / 2_1.4 16В 2000 / 08-2017 / 12

Для Renault Clio II BB0 / 1/2 _, CB0 / 1 / 2_1.6 16 В 1998 / 09-2017 / 12

Для Renault Laguna I B56_, 556_1,6 16 В 1997 / 11-2001 / 03

Для Renault Laguna I Grandtour K56 _ 1,6 16 В 1997 / 11-2001 / 03

Для Renault Megane I BA0 / 1_ 1.4 16В 1999 / 03-2003 / 08

Для Renault Megane I BA0 / 1 _ 1,6 16 В 1999 / 03-2003 / 08

Для Renault Megane I Coach DA0 / 1_1.6 16 В 1999 / 03-2003 / 08

Для Renault Megane I Grandtour KA0 / 1_1.4 16 В 1999 / 03-2003 / 08

Для Renault Megane I Grandtour KA0 / 1_1.6 16В 1999 / 03-2003 / 08

Для Renault Megane I Klasseic LA0 / 1_1.6 16 В 1999 / 03-2003 / 08

Для Renault Megane Scenic JA0 / 1_1.6 16 В 1999 / 09-1999 / 10

Пакет : 1 * Корпус дроссельной заслонки

RENAULT Megane 2 Электрические схемы

MEGANE 2 Система управления двигателем K4J и K4M Схема электрических соединений

1 - датчик давления хладагента; 2 - датчик положения коленчатого вала; 3 - датчик детонации; 4 - электронный блок управления двигателем; 5, б, 7, 8 - сопло; 9 - датчик абсолютного давления в ресивере; 10 - датчик температуры охлаждающей жидкости; А - датчик температуры воздуха на впуске; 12 - дроссельный узел; 13 - система улавливания паров адсорбера; 14, 19, 26, 29, 30 - монтажный блок в моторном отсеке; 15 - диагностический датчик концентрации кислорода; 16,17,21,22 - катушка зажигания; 18 - аккумуляторная батарея; 20 - датчик контроля концентрации кислорода; 23 - реле топливного модуля; 24- датчик положения дроссельной заслонки; 25 - датчик запуска педали сцепления; 27 - подрулевые переключатели; 28 - выключатель ограничителя скорости; 31 - диагностический разъем; 32 - выключатель стоп-сигнала

Схема системы управления двигателем MEGANE 2 F4R

1 - датчик положения коленчатого вала; 2 - датчик детонации; 3, 15, 17, 24, 26, 31 - монтажный блок в моторном отсеке; 4 - электронный блок управления двигателем; 5 - датчик давления хладагента; 6, 7, 8, 9 - насадка; 10 - датчик абсолютного давления в ресивере; А - распределительный вал с системой смены фаз; 12 - датчик температуры охлаждающей жидкости; 13 - дроссельный узел; 14 - адсорбер улавливания паров система; 16 - датчик температуры воздуха на впуске; 18- диагностический датчик концентрации кислорода; 19 - датчик контроля концентрации кислорода; 20,21,22,23 - катушка зажигания; 25 - аккумуляторная батарея; 27 - датчик положения дроссельной заслонки; 28 - подрулевые переключатели; 29 - диагностический разъем; 30 - датчик запуска педали сцепления; 32 - выключатель ограничителя регулятора скорости; 33 - выключатель стоп-сигнала

Схема системы управления двигателем MEGANE 2 K9K

1 - подрулевые переключатели; 2 - выключатель ограничителя скорости; 3 - датчик температуры охлаждающей жидкости; 4, 7, 8, 9, 22 - монтажный блок в моторном отсеке; 5 - датчик детонации; 6 - датчик положения распределительного вала; 10 - регулируемое устройство подачи топлива; А - датчик атмосферного давления / температуры воздуха; 12 - датчик давления в топливной рампе; 13 - датчик наличия воды в дизельном топливе; 14 - электронный блок управления двигателем; 15 - датчик температуры топлива; 16 - датчик давления хладагента; 17 - блок предварительного и последующего нагрева; 18 - датчик положения дроссельной заслонки; 19 - выхлопной газ электромагнитный клапан рециркуляции; 20 - датчик положения коленчатого вала; 21 - диагностический разъем; 23 - датчик начала хода педали сцепления; 24 - выключатель стоп-сигнала; 25, 26, 27, 28 - сопло; 29 - аккумуляторная батарея

Система охлаждения двигателя MEGANE 2 K4J, K4M и K9K

1 - монтажный блок в моторном отсеке; 2, 3 - электронный блок управления двигателем; 4 - стартер; 5 - электровентилятор системы охлаждения двигателя

MEGANE 2 Электронный блок управления автоматической трансмиссией автомобилей с двигателями F4R, K9K и K4M Схема

1 - аккумуляторная батарея; 2 - диагностический разъем; 3 - селектор автоматической коробки передач; 4, 7,10 - монтажный блок в моторном отсеке; 5 - электронный блок управления АКПП передача инфекции; 6 - многофункциональный переключатель; 8- указатель положения селектора АКПП; 9 - выключатель стоп-сигнала; 11 - электронный блок управления двигателем; 12 - интерфейс гидравлики и электрика; 13 - датчик скорости вращения гидротрансформатора турбины; 14 - датчик относительного давления; 15 - электромагнитный клапан подачи рабочей жидкости через теплообменник

2004 Рено Меган II RS 2.0 Turbo 16V (224 Hp)

spec 96131 Экономия топлива ) - городской 901 тормоза 9013 с усилителем Рулевое управление

Renault Megane II RS 2.0 Turbo 16V (224 Hp) 2004, 2005 Технические характеристики

Общая информация
Марка Renault
Модель Megane
Модель
Поколение Megane II
Модификация (Двигатель) RS 2.0 Turbo 16V (224 л.с.)
Начало производства 2004 год
901 9013 год выпуска 2005 9013
Архитектура силового агрегата Двигатель внутреннего сгорания
Тип кузова Хэтчбек
Сиденья 5
Двери 5
11.5 л / 100 км 20,45 миль на галлон США
24,56 миль на галлон Великобритании
Расход топлива (экономичный) в загородном доме 7 л / 100 км 33,6 US mpg
40,35 UK mpg
Расход топлива (экономичный) в смешанном цикле 8,8 л / 100 км 26,73 миль на галлон США
32,1 миль на галлон в Великобритании
CO 2 выбросы 209 г / км
Тип топлива Бензин (бензин)
Ускорение 0-100 км / ч 5 с
Ускорение 0-62 миль / ч 6,5 с
Ускорение 0-60 миль / ч (рассчитано Auto-Data.net) 6,2 с
Максимальная скорость 236 км / ч 146,64 миль / ч
Нормы выбросов Euro 4
Отношение массы к мощности 6,1 кг / л.с.
Мощность на литр 112,1 л.с. / л
Крутящий момент 300 Нм @ 3000 об. / Мин. 221,27 фунт-фут. @ 3000 об. / Мин.
Расположение двигателя Передний, поперечный
Модель двигателя F4R
Объем двигателя 1998 см 3 121,93 куб. дюймы
Количество цилиндров 4
Положение цилиндров Рядный
Диаметр цилиндра 82.7 мм 3,26 дюйма
Ход поршня 93 мм 3,66 дюйма
Степень сжатия 9
Количество клапанов на цилиндр 4
Топливная система Многоточечный непрямой впрыск
Турбина 14 DOHC
Объем моторного масла 5.35 л 5.65 кварты США | 4.71 UK qt
Охлаждающая жидкость 7 л 7,4 кварты США | 6,16 UK qt
Пространство, объем и масса
Снаряженная масса 1375 кг 3031,36 фунтов.
Макс. вес 1820 кг 4012,41 фунтов.
Макс.нагрузка 445 кг 981.06 фунтов.
Багажник (багажник) - минимум 330 л 11,65 куб. футы
Багажник (багажник) - максимум 1190 л 42.02 куб. фут.
Емкость топливного бака 60 л 15,85 галлонов США | 13,2 галлона Великобритании
Макс. нагрузка на крышу 80 кг 176,37 фунтов.
Допустимая нагрузка прицепа с тормозами (12%) 1000 кг 2204.62 фунта.
Допустимая нагрузка прицепа без тормозов 650 кг 1433 фунтов.
Размеры
Длина 4228 мм 166,46 дюйма
Ширина с зеркалами 2026 мм 79,76 дюйма
Высота 1436 мм 56,54 дюйма
Колесная база 2617 мм 103.03 дюйма
Колея передняя 1517 мм 59,72 дюйма
Колея задняя (задняя) 1521 мм 59,88 дюйма
Передний свес 857 мм 33,74 дюйма
Задний свес 754 мм 29,69 дюйма
Минимальный радиус поворота (диаметр поворота) 10,7 м 35.1 фут
Технические характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии ДВС приводит в движение передние колеса автомобиля.
Ведущее колесо Привод передних колес
Количество передач (МКПП) 6
Передняя подвеска Независимая типа McPherson
40 Задняя подвеска Дисковые вентилируемые
Задние тормоза Диск
Вспомогательные системы АБС (антиблокировочная тормозная система)
Тип рулевого управления Рулевая рейка
Размер шин 215/45 R17
Размер колесных дисков R17
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
