Здравствуйте, дорогие друзья! Темой нашего сегодняшнего разговора станет вилка для прицепа. Это электрическая составляющая прицепного устройства для автомобилей. Также в другом материале поговорим о розетке фаркопа. Это два взаимосвязанных между собой элемента.

Прежде чем купить себе прицеп в автомагазине или заказать конструкцию Курганского завода, стоит обратить внимание на присутствующую на машине розетку. Если же вы покупаете машину, имея уже прицеп и собираясь их эксплуатировать, посмотрите на вилку своего прицепа. Она должна желательно (не обязательно, есть выход из ситуации) соответствовать розетке фаркопа.

Виды

К выбору розеток следует подходить ответственно, поскольку от ее качества, надежности и соответствия автомобилю зависит длительность и безопасность эксплуатации. Не спорю, многим отлично подойдет металлическая Bosal 022-594 проверенного и хорошо зарекомендовавшего себя производителя. Да и цена адекватная.

Но это далеко не единственный вариант, который можно приобрести в таких городах как Екатеринбург, Спб, Москва или просто заказать через Интернет.

Смотрите на то, какого типа розетка вам подойдет с учетом особенностей автомобиля, где с завода или вашими руками был установлен фаркоп. Важно не просто соединить сцепной шар с замком, но и обеспечить электрическое соединение.

Розетка и вилка подключаются между собой, подавая питание на осветительные и сигнальные приборы прицепа. Так водители сзади будут знать, собираетесь ли вы повернуть, притормаживаете или присутствуете впереди них в густом тумане благодаря работе противотуманной оптики.

Подключение между фаркопом (где уже обычно есть стандартная розетка) и прицепом осуществляется с помощью 2 видов вилок.

• 7-ми контактная или же 7 штырьковая. Кому как удобнее. Она бывает европейского и американского стандарта. Европейская распиновка активно используется на отечественных автомобилях, но также часто встречается на иномарках.
  Подобные 7-разъемные вилки используются для подключения только внешних источников освещения на прицепах. Вы можете смело брать такой вариант, если используете обычные грузовые прицепы для машины. Американские имеют плоские контакты, и их мы не будем рассматривать, так как прицепы, продаваемые в нашей стране к ним не подходят;

• 13 контактов — это европейская электрическая распиновка. Используется для подключения более серьезных прицепов, домов на колесах, поскольку требуется обеспечение питанием большого количества разных устройств. Кроме осветительных приборов, 13-контактные вилки оснащаются отдельными выходами для холодильников, аккумуляторов прицепа (тянется напрямую от аккумулятора автомобиля, используя собственный предохранитель). Такие вилки заметно дороже, если сравнивать со стандартными 7-ми жильными. Но и подключение сложнее.

Оба вида вилок заключены в держатель. Чаще из пластика. Но это уже не принципиально важно.

С помощью картинки вы можете понять, как выглядят эти вилки и в чем между ними разница.

Разные вилки и розетки

Так может произойти, что розетка фаркопа имеет 7 жил или контактов, а на прицепе предусмотрено сразу 13 контактов. Либо же наоборот. Такое случается, поверьте. Но паниковать не стоит.

Ни прицеп, ни автомобиль из-за такой оплошности вам менять не придется. Подключение все еще возможно. Для этого достаточно купить в автомагазине специальный переходник. Для автомобилей/прицепов предусмотрены адаптеры или переходники типа 7/13 и 13/7. Обращаться с ними предельно просто, потому с помощью инструкции от производителя и видео рекомендаций вы легко соедините свое тягово-сцепное устройство с прицепом.

Способы подключения

Есть три основных метода подключения автомобильного прицепа к самому транспортному средству. Но схема будет напрямую зависеть от того, какие вы используете тягово-сцепные устройства и какой марки ваш автомобиль. Про переходники я уже говорил, потому особых трудностей возникнуть не должно.

Суть подключения состоит в том, чтобы соединить провода. Можно ориентироваться просто по цвету проводов и выполнять подключение. Советую опираться на конкретное руководство к приобретенным вами устройствам. Производитель лучше всех знает, как его вилка для прицепа соединяется с розеткой фаркопа.

Для легкового авто используют три основные схемы подключения.

• Простая. Если машина и прицеп имеют необходимые клеммники и разъемы. Их нужно просто вывести к розетке. Когда в авто разъемы выведены, можно приступать к соединению. Распайка указывается в и инструкции к автомобилю. Клеммники расположены обычно в багажнике и скрываются под обшивкой слева или справа. Тут не понадобится схема соединения, поскольку все легко делается своими руками.
• Стандартная. Такая схема используется, если вилка скомпонована и распаяна. Вам нужно правильно подключить саму розетку фаркопа. Соединение проводится контактными площадками или скруткой проводов и изоляцией их лентой. Следуйте схеме производителя, чтобы не ошибиться с проводами. Увы, метод актуален только для старых машин. Современные авто оснащены ЭБУ, который усложняет подключение.
• Универсальная. Эта схема актуальна на современных авто со сложной электрикой. Здесь применяются разные датчики, отвечающие за электрику. Применив стандартную схему, на приборной панели постоянно будет гореть лампа ошибки. Для ее устранение подключение проводится с помощью блока согласования. Его соединяются с бортовой сетью машины и главным электронным блоком управления.

Вот как-то так. На практике все выглядит немного проще. Хотя при отсутствии опыта в работе с электрикой, самостоятельно подключать фаркоп к прицепу я бы вам не советовал.

Спасибо за внимание! Подписывайтесь, делитесь своим мнением в комментариях и рассказывайте о нас своим друзьям! Им это тоже может быть интересно!

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.  Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно.

Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются.

Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам

Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа

Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

Как подключить розетку прицепа легкового автомобиля

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

1. Левый поворот, аварийная сигнализация (желтый провод).
2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
4. Правый поворот (зеленый провод).
5. Правый габаритный огонь, номерное освещение (коричневый цвет).
6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
8. Фонарь заднего хода (розовый цвет).
9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
10. Положительный полюс, работающий только при включенном зажигании (серый провод).
11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
13. Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

1. Левый указатель поворота.
2. Положительный полюс питания.
3. Отрицательный вывод.
4. Правый указатель поворота.
5. Правый габаритный фонарь и номерная подсветка.
6. Стоп-сигналы.
7. Левый габаритный фонарь.

Необходимые материалы

• Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
• Соединительные колодки, желательно с наличием гнезд предохранителей.
• Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
• Силиконовый герметик для автомобилей, любого производителя и цвета.
• Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

• Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
• Увеличивается надежность работы фонарей.
• Подключение и контроль работы фонарей и электрических цепей становится проще.
• Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

• Простая распиновка контактов и подключение жгутов.
• Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

• Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
• Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
• Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
• Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
• Провода свернуть в жгут и протянуть в гофрошланг.
• Закрепить на фаркопе розетку по схеме.
• Проложить гофрированный шланг со жгутом проводов по запланированному пути.
• Концы проводников жгута зафиксировать на коммутационной колодке.
• Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Для обеспечения безопасной эксплуатации машины необходима розетка, к которой осуществляется подключение проводки фаркопа. Правильное подключение электрики позволяет подать сигналы управления с помощью электрических проводов на правые и левые поворотники, стоп-сигналы, лампы габаритов и фонарей, а также на сигнал заднего хода. Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Рассмотрим возможные способы подключения розетки фаркопа.

Разновидности разъемов и схема подключения фаркопа 7 контактов

Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Не все автомобилисты знают, через какую розетку можно подключить прицеп к транспортному средству.

Выполнить подключение розетки поможет схема подключения фаркопа 7 контактов

Проводка фаркопа подключается через различные виды разъемов в зависимости от производителя и типа автомобиля, а также страны изготовления авто:

• на европейском континенте большинство автолюбителей использует разъем, имеющий 7 контактов. Коннектор на 7 пин распространен в странах СНГ. Семиконтактная схема розетки прицепа используется на всех отечественных автомобилях;
• схема розетки фаркопа на машинах американского производства аналогична по конструктивному исполнению европейской. Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля;
• машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют 13-контактную систему подключения. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах;
• на импортных тягачах применяется 15-пиновый вариант разъема. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Отличительная особенность данного коммутирующего девайса – невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости.

Благодаря тому, что в каждой части коннектора имеются розеточные и штекерные элементы, соединение можно выполнить даже с закрытыми глазами.

Через различные виды разъемов подключается проводка фаркопа

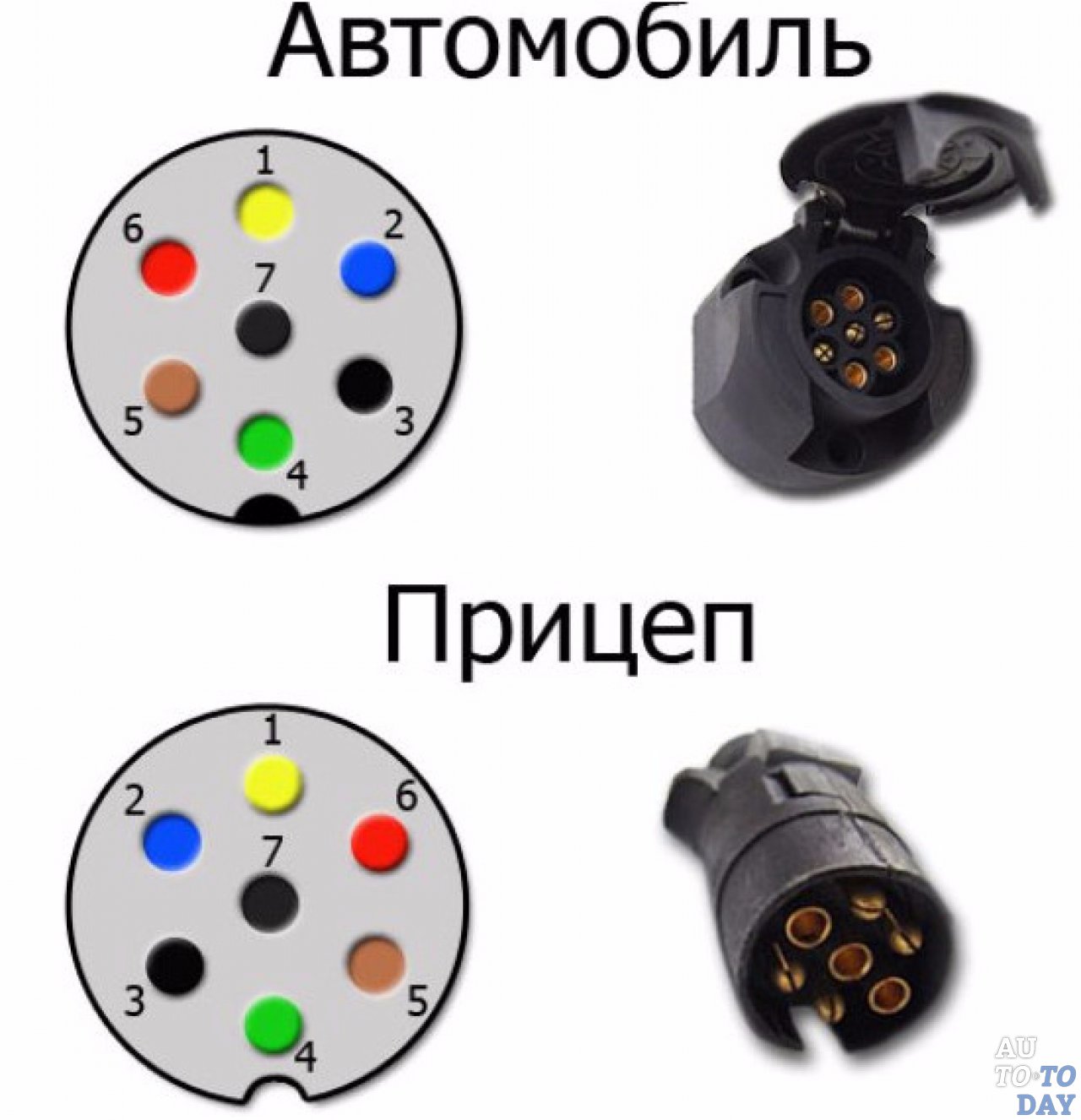

В семипиновой схеме каждый контакт имеет соответствующий номер, а провод, подходящий к контактной группе, отличается цветом. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Разберемся, к каким потребителям поступают сигналы от определенных контактов:

• к контакту номер 1 подходит провод желтого цвета, подающий питание к лампе левого фонаря поворота;
• контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары;
• третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы;
• контактная группа номер 4 связана проводом в зеленой оболочке с лампой сигнала правого поворота;
• от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера;
• через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение;
• штекер номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Соответствующий номер имеет каждый контакт в семипиновой схеме

Как подключить розетку фаркопа

К выполнению работ по подключению розетки приступают после того, как выполнена установка фаркопа. Обычно в комплекте с фаркопом поставляется и сама розетка.

Если рядом с вашим сцепным устройством она отсутствует, необходимо купить:

• крепежную пластину;
• семиконтактную розетку;
• крепежные элементы;
• жгут проводов.

Также потребуется схема подключения розетки фаркопа. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Подключение розетки фаркопа может осуществляться по одной из двух схем:

• стандартной. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы;
• универсальной. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

По одной из двух схем может осуществляться подключение розетки фаркопа

Независимо от особенностей электросхемы, соблюдайте следующий порядок действий при подключении коннектора:

• подготовьте провода, соответствующие по площади сечения и цвету изоляции;
• нарежьте проводники на заготовки, имеющие соответствующую длину;
• произведите зачистку проводов путем удаления изоляции и залудите концы;
• соберите провода в жгут и зафиксируйте его в розетке;
• произведите распайку концов к соответствующим клеммам коммутирующего устройства;
• выполните прокладку жгута в соответствии со схемой монтажа и подключите провода;
• зажмите шлейф с проводами хомутами и обеспечьте безопасность электропроводки.

Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. Нарушение этого требования и отклонение от стандартной схемы монтажа могут вызвать выход осветительных приборов из строя, нагрев проводов, перегорание предохранителей и возгорание проводки.

Целесообразно воспользоваться услугами опытных электриков, которые владеют тонкостями коммутации и знают особенности электросхем.

Стандартная схема розетки прицепа легкового автомобиля – первый вариант

Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Только после этого выполняется подключение розетки прицепа. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Допускается удаление защитной изоляции проводов и фиксация пайкой.

Универсальная схема подключения автомобильной розетки прицепа – второй метод

Подключение фаркопа для автомобилей с электронным блоком управления осуществляется совершенно другим способом. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Оно является связующим элементом между электронной системой управления и задней оптикой, позволяет блоку управления распознать дополнительное электрооборудование. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика. Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Не стоит пренебрегать подключением электрики автомобильного прицепа. Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Перед выездом в дорогу визуально убедитесь в надлежащем состоянии электропроводки и уделите несколько минут проверке работы электрооборудования прицепа.

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т. д.

Для того чтобы подключить прицеп правильно, должна быть заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам. Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Читайте в этой статье

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

• cемиконтактные 7 pin разъемы европейского типа;
• разъемы американского типа 7 пин;
• разъемы 13 pin;
• особые разъемы.

Что касается стандарта, на обычном прицепе для легковых машин должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой без доработок к розетке 7 пин не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше, контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

• Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

Начнем с того, что распиновка 7 контактной розетки следующая:

• поворотник левый;
• фонарь заднего хода;
• земля;
• поворотник правый;
• подсветка номера и правый габарит;
• стоп-сигналы;
• левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения. Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь) машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Подключение автомобильного прицепа и схема распиновки розетки фаркопа

В среде автолюбителей очень часто встречается мнение, что сделать подключение электрики фаркопа довольно просто, и с подобной операцией может справиться абсолютно любой человек. Конечно, когда речь идет об установке прицепа к легковому автомобилю, то особых проблем возникнуть не должно. Но если иметь в виду подключение электрической схемы прицепа, то эта работа способна озадачить даже профессиональных электриков. Именно поэтому прежде всего, необходимо ознакомиться со схемой подключения автомобильного фаркопа.

В этой статье нет смысла рассматривать целесообразность присутствия у машины фаркопа, потому что в некоторых случаях прицеп просто необходим для работы. В основном они оснащены специализированной площадкой, на которой располагается розетка фаркопа. Такая розетка оснащена надежной крышкой, обеспечивающей защиту от проникновения влаги и пыли.

Схема подключения прицепа распиновка розетки фаркопа

Наиболее часто можно встретить розетки, оснащенные 13 или 7 электрическими контактами. Автомобили, которые продаются на территории Российской Федерации в основном оснащаются оборудованием с 7 контактами. Фаркопные розетки, которые имеют 13 электрических контактов, наиболее популярные в странах Европейского Союза и Соединенных Штатов Америки. Главным отличием этих видов розеток является применение дополнительных электрических контактов. С их помощью есть возможность задействовать дополнительное оборудование, к примеру, противотуманные фары или схему электрики трейлеров, которые очень удобны при путешествиях.

При подсоединении розетки фаркопа, автолюбитель может воспользоваться такими способами:

• стандартный способ установки;
• универсальный способ установки.

Стандартный способ подключения стоит рассматривать только в тех случаях, когда у автомобильного фаркопа и у прицепа присутствуют соответствующие разъемы, позволяющие сделать соединение. В этом случае автолюбитель способен сделать работу без наличия подробной схемы подключения прицепа, потому что все необходимые операции сводятся к присоединению гнезда к розетке.

Очень часто необходимую информацию о распиновке электрической розетки фаркопа можно найти в инструкции по технической эксплуатации транспортного средства. Лишь подобным образом и необходимо поступать , потому что автолюбителю не нужно будет переделывать электрическую схему машины. Но наиболее часто случается так, что людям необходимо пользоваться универсальным методом. Далее, для получения наиболее обширного представления необходимо рассмотреть все способы подключения более подробно.

Стандартный метод подключения розетки фаркопа

Стандартный метод подключения фаркопа подходит, когда в конструкции транспортного средства не предусмотрен специальный электронный блок управления. Тогда можно сделать соединение проводов с уже присутствующими силовыми цепями, не пользуясь специальными разветвителями. Другими словами, весь процесс сводиться к подсоединению проводов, которые идут с разъемов, к задним световым устройствам.

Первым делом нужно внимательно изучить электрическую схему подсоединения розетки. Потом, розетку необходимо подключить в то место, в котором расположены колодки жгута заднего фонаря автомобиля, применяя для этого специальные соединительные элементы. Если внимательно осмотреть то место, то можно найти небольшое технологическое отверстие. Автопроизводители изготавливают его специально, чтобы у человека не было проблем при замене неисправных ламп. Но заранее стоит быть готовым к тому, что останется один лишний провод. Он необходим для подключения второго указателя поворота прицепа.

Эту проблему следует решить таким способом:

• путем подсоединения к специальным объемным клипсам;
• можно сначала зачистить изоляцию провода, а потом подсоединить его к проводу, приходящему от розетки фаркопа, после чего хорошо закрепить соединение, применив пайку оловом.

Чтобы использовать этот способ, автолюбителю необходимо иметь подробную схему электрической проводки машины. Когда эта работа будет выполняться в первый раз, то сначала стоит посмотреть многочисленные видео из сети. Они помогут определиться с порядком и тонкостями подключения электрики фаркопа. При начале исполнения такой работы своими руками, необходимо постоянно сверяться со схемой подсоединения розетки фаркопа автомобиля.

Универсальный метод подключения розетки фаркопа

Людям, имеющим новые машины, которые оснащены очень сложной электронной начинкой, нельзя применять стандартный способ подсоединения розетки фаркопа. Главной задачей специального блока управления считается ежесекундная проверка состояния заднего светового оборудования. При определении, что количество потребления электрического тока увеличилось, поступает определенный сигнал про ошибку. В такой ситуации опытные автолюбители пользуются специальным изделием, которое называется блок согласования. Дополнительно его применяют в случаях, когда необходимо точно настроить передачу точных сигналов управления по мультиплексной шине.

Подключение розетки фаркопа машины необходимо выполнять в таком порядке:

1. Сначала нужно подключить специальный блок согласования к заводской электрической схеме машины. Потом стоит подсоединить блок, который будет отправлять специальные сигналы на световое оборудование прицепа. Таким образом, блок управления машины будет не способен распознать дополнительное оборудование, и автолюбитель сможет просто подключить розетку фаркопа.
2. Когда при изучении автомобиля находится разъем, имеющий другое исполнение оттого, что расположен на прицепе, то не стоит пробовать решить эту проблему своими руками, а необходимо обратиться к опытному электрику. Естественно, всегда можно попробовать все сделать самостоятельно, но для этого необходимо внимательно изучить электрическую схему подсоединения розетки фаркопа и распиновку всех контактов. Очень часто автолюбители, обладающие некоторыми навыками электрика, могут решить эту проблему своими руками. Подключение фаркопа прицепа грузовой машины выполняется таким же образом.

Стоит запомнить, что подключение электрической схемы прицепа можно считать обязательной операцией. Именно по этой причине не стоит недооценивать важность этой работы, предполагая, что остальные владельцы автомобилей будут предельно внимательными при езде. В случаях когда человек решает пренебречь этим правилом, то это может быть основанием для наложения большого штрафа. Каждый раз перед поездкой на автомобиле, стоит уделить несколько минут для того, чтобы проверить работоспособность электрики прицепа.

Схема подключения прицепа и тонкости его эксплуатации

Подключить прицеп к автомобилю, который не предусматривает возможность буксирования грузов, достаточно проблематично. Несмотря на это, для русского человека нет ничего невозможного. Если вы прочитали в инструкции по эксплуатации вашего транспортного средства, что машина не используется для буксировки других транспортных средств и грузов, откажитесь от этой идеи. Дешевле заплатить за перевозку груза специализированной фирме и нанять целый штат грузчиков, чем полностью менять заднюю подвеску после одной поездки. Если же таких предостережений в инструкции нет, то у вас есть все возможности легко подключить прицеп и выполнить его электрическое соединение с бортовой системой авто.

Для соединения прицепа с машиной необходимо организовать качественное подключение электрической системы иллюминации машины. В частности, необходимо помнить о сигналах поворота, индикаторе заднего хода, сигнале остановки, а также противотуманных фарах. Для всех этих иллюминационных элементов требуется выполнить качественное подключение. Табличка «Стопов-Поворотов Нет» не спасает от штрафа при встрече с инспектором ГИБДД на дороге. Тем более, в большинстве машин все готово для подключения.

Как выполнить электрическое подключение прицепа — главные моменты

В первую очередь необходимо задуматься об установке фаркопа. Этот элемент будет использован и для физического, и для электрического подключения прицепа. На многих авто фаркоп является одной из заводских функций. Если в вашем случае это так, то вам очень повезло, осталось разобраться с подключениями.

При выборе фаркопа можно сразу же приобрести готовое устройство с электрической розеткой, чтобы не выдумывать способы для ее дальнейшего крепления. Лучше всего открыть инструкцию по эксплуатации и почитать, какой разъем можно установить на вашу машину. Существуют варианты с отсутствующей подготовкой, американской, русской и европейской розеткой. В наиболее распространенной европейской розетке контакты расположены так:

• 1 — контакт левого сигнала поворота, код L;
• 2 — проитвотуманный фонарь на прицепе, код 54G;
• 3 — масса для подключения прицепа, код 31;
• 4 — контакт правого сигнала поворота, код R;
• 5 — правый габаритный сигнал, а также подсветка номера, код 58R;
• 6 — сигнал нажатия тормоза, код 54;
• 7 — левый габаритный сигнал, код 58L.

В русской системе все примерно такое же, разница только в пятом контакте, которые в русской розетке отсутствует. Вместо него седьмой контакт подключает оба габаритных огня и подсветку номера. Впрочем, если вы совместите европейский штекер и русскую розетку или наоборот ничего страшного не произойдет, все будет продолжать функционировать.

В случае же с американской подготовкой придется ставить адаптер, который дополнительно покупается в магазине автомобильных товаров. Такая покупка снимет необходимость перепайки системы и внедрения новых проводов для управления иллюминацией транспортного средства и прицепа. Купить адаптер намного дешевле, чем полностью перерабатывать всю систему и платить за это автомобильному электрику.

Что делать, если подключение прицепа не предусмотрено в автомобиле?

Если вы на свой страх и риск решили использовать неприспособленное для перевозки грузов и прицепов авто для этой цели, придется неплохо повозиться. Для подключения прицепа к такой машине необходимо обращаться к электрику, который подготовит специальную розетку. Для этого необходимо впаиваться в позволенных местах в электрическую проводку и создавать отдельную связку проводов, идущую к месту соединения с проводкой прицепа.

Для этого стоит обратиться к электрику, который обладает автомобильной специализацией и может выполнить необходимые задачи без проблем. Найти специалиста можно в мастерской или частного исполнителя — главное, чтобы вы полностью были уверены в том, что работа будет выполнена качественно. Чтобы получить такую уверенность, исполнителя нужно отбирать на таких условиях:

• наличие специального места для работы, которое оснащено всех необходимым;
• качественное оборудование для тестирования электрической системы авто;
• большой опыт выполнения таких задач, как соединение прицепа с автомобилем;
• полное понимание поставленных требований к выполнению работы, общая адекватность;
• наличие условной или бумажной гарантии на свои услуги, исправление неполадок;
• хорошие отзывы и отклики о работе профессионала от знакомых автомобилистов.

Лучше всего попросить контакты хорошего автомобильного электрика у знакомых. Такой способ заставляет наших друзей ответственно подойти к вопросу и найти хорошего специалиста среди своих связей. Также можно обратиться к городским форумам и сообществам водителей.

Для выполнения качественной работы вам потребуется купить необходимое электрическое оборудование и поставить четкие задачи исполнителю. При покупке розеток, разъемов и проводов нужно обратить внимание на качество, подходящие цвета провода и специализированную эксплуатацию. Ставить нужно только провода для автомобильного использования. Смотрите видео о некоторых моментах подключения фаркопа и прицепа:

Подводим итоги

С первого взгляда, проблема подключения прицепа кажется достаточно простой и может быть выполнена очень быстро. Это действительно возможно в том случае, если у вас все готово для подсоединения проводки прицепа. Тем не менее, на большинстве новых машин фаркоп с необходимыми розетками не установлен. Потому придется повозиться и даже воспользоваться услугами автомобильного электрика.

В процессе выполнения данной несложной задачи лучше пользоваться услугами профессионалов. Ведь правильная работа иллюминации вашего автомобиля является одним из факторов безопасности. Если стоп-сигнал на прицепе не будет работать корректно, можно легко заработать удар по этому самому прицепу. Если вы устанавливали прицеп и подключали его проводку к машине самостоятельно, опишите сложности этого процесса в комментариях.



Схема подключения

— все, что вам нужно знать о схеме подключения

Что такое электрическая схема?

Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе.

Когда и как использовать электрическую схему

Используйте электрические схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства.Также они пригодятся при ремонте.

энтузиасты используют электрические схемы, но они также распространены в домостроении и ремонте автомобилей.

Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов, используя схему подключения, чтобы избежать дорогостоящих ошибок и нарушений строительных норм.

Как нарисовать принципиальную схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Настраивайте сотни электрических символов и быстро вставляйте их в свою электрическую схему.Специальные ручки управления вокруг каждого символа позволяют при необходимости быстро изменять их размер или вращать.

Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если щелкнуть линию правой кнопкой мыши, можно изменить цвет или толщину линии, а также при необходимости добавить или удалить стрелки. Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы переместите провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Дополнительно .Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Щелкните Set Line Hops в SmartPanel, чтобы показать или скрыть линейные переходы в точках пересечения. Вы также можете изменить размер и форму перемычек. Выберите Показать размеры , чтобы показать длину проводов или размер компонента.

Щелкните здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные и другие электрические схемы.

Чем электрическая схема отличается от схемы?

Схема показывает план и функции электрической цепи, но не касается физического расположения проводов.На схемах подключения показано, как соединяются провода и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической схемы?

В отличие от графической схемы, схема подключения использует абстрактные или упрощенные формы и линии для отображения компонентов. Графические схемы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

Обозначения на стандартной электрической схеме

Большинство символов, используемых на схеме соединений, выглядят как абстрактные версии реальных объектов, которые они представляют.Например, выключатель будет разрывом линии с линией под углом к ​​проводу, очень похоже на выключатель, который вы можете включать и выключать. Резистор будет представлен серией волнистых линий, символизирующих ограничение тока. Антенна — это прямая линия с тремя маленькими линиями, отходящими на ее конце, очень похожая на настоящую антенну.

• Провод токопроводящий
• Предохранитель, отключается, когда ток превышает определенную величину
• Конденсатор для хранения электрического заряда
• Тумблер, останавливает ток при открытии
• Кнопочный переключатель, мгновенно разрешает ток при нажатии кнопки, прерывает ток при отпускании
• Аккумулятор, накапливающий электрический заряд и вырабатывающий постоянное напряжение
• Резистор, ограничивает ток
• Провод заземления, используемый для защиты
• Автоматический выключатель, используемый для защиты цепи от перегрузки по току
• Индуктор, катушка, создающая магнитное поле
• Антенна, принимает и передает радиоволны
• Устройство защиты от перенапряжения, используется для защиты цепи от скачков напряжения
• Лампа, излучает свет при протекании тока через
• Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
• Микрофон, преобразует звук в электрический сигнал
• Электродвигатель
• Трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот
• Наушники
• Термостат
• Электророзетка
• Распределительная коробка

Примеры электрических схем

Лучший способ понять электрические схемы — это посмотреть на некоторые примеры электрических схем.

Щелкните любую из этих схем подключения, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов схем подключения SmartDraw

Лучшее программное обеспечение для электрических схем — отличные предложения по программному обеспечению для электрических схем от глобальных продавцов программного обеспечения для схем подключения

Отличные новости !!! Вы попали в нужное место для установки программного обеспечения для электрических схем.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это программное обеспечение для электрических схем должно в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели программное обеспечение для электрических схем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в программном обеспечении для электрических схем и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести программное обеспечение для электрических схем по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Часто задаваемые вопросы по автомобильной электрической схеме

Home : FAQ : Автомобильная электрическая схема

Ищете автомобильную электрическую схему?

Электрическая схема (также известная как принципиальная схема или электронная схема ) представляет собой графическое изображение электрической цепи.На нем показаны различные компоненты схемы в виде упрощенных и стандартных пиктограмм, а также силовые и сигнальные соединения (шины) между устройствами. Расположение компонентов и соединений на схеме обычно не соответствует их физическому расположению в готовом устройстве.

Многие из наших продуктов включают электрические схемы для легковых и грузовых автомобилей.

1. Подписка на руководство по ремонту через Интернет на eAutoRepair

eAutoRepair от Mitchell1 включает в себя все заводские электрические схемы для легковых и грузовых автомобилей, продаваемых в США. S. с 1983 по 2004 год. Если вам удобно находить информацию на компьютере и вы можете печатать со своего компьютера, это будет для вас хорошим выбором.

2. Руководства по уходу за автомобилем Chilton Total и руководства по ремонту Haynes

Все руководства по уходу за автомобилем Chilton Total Car Care и Haynes содержат схемы электропроводки . Чтобы найти руководство по Чилтону или Хейнсу, см. Нашу страницу Чилтон / Хейнс.

Популярные руководства Chilton & Haynes со схемами электрических соединений :

3. Заводское обслуживание и руководства по электрическим схемам

Схемы подключения можно найти в заводских инструкциях по обслуживанию или в отдельных руководствах по электросхемам и . Заводские публикации различаются, иногда есть отдельное руководство по электросхемам , иногда они включаются в полное руководство по обслуживанию. Чтобы найти заводское руководство, см. Заводские руководства , страница .

Popular Factory Руководства по электрическим схемам :

4. AutoData 1997–2013 Цепи и зубчатые передачи для внутреннего и импортного производства
Все электрические схемы системы управления двигателем для отечественного и импортного производства на USB-накопителе получены из информации OEM. Каждая схема подключения проиллюстрирована в удобном и общепринятом формате. Удобная для пользователя таблица идентификации моделей Autodata позволяет легко найти правильную схему подключения для каждого автомобиля.

AutoData 2003–2013 Внутреннее и импортное программирование ключей и сервисные индикаторы Руководство по процедурам
Все внутренние и импортные ключевые программирование и служебные индикаторы получены из информации OEM.Каждая процедура проиллюстрирована в удобном и общепринятом формате. Удобная таблица идентификации моделей Autodata позволяет легко найти правильную процедуру для каждого автомобиля.

AutoData 2002–2013. Руководство по процедурам сброса напоминания о техническом обслуживании для внутреннего и импортного производства. Каждая процедура проиллюстрирована в удобном и общепринятом формате.Удобная таблица идентификации моделей Autodata позволяет легко найти правильную процедуру для каждого автомобиля.

Ключевые слова: автомобильная, электрическая, электропроводка, схема, схемы, легковой автомобиль, грузовик, часто задаваемые вопросы, eautorepair, chilton, haynes, factory, service, autodata

.
