Сварка кузова автомобиля своими руками

Сегодня мы поговорим о том как и чем лучше всего сваривать кузов нашего авто.

Если Вы, как настоящий автолюбитель, не хотите доверять ремонт своего «железного коня» чужим рукам, особенно какие-то мелкие работы, и к тому же хотите значительно сэкономить, то эта статья для именно Вас.

Содержание:

1. Сварка кузова автомобиля своими руками
2. Специфика сварки кузова инвертором
3. Преимущества сварки кузова полуавтоматом
4. Полезные советы
5. Защищаем от коррозии

В последнее время растет интерес к кузовным работам. Причем многих интересует именно сварка кузова автомобиля. Кто-то хочет приварить нужную деталь или заплатку, кто-то вытянуть вмятину, кто-то исправить следы коррозии. Все это можно сделать своими руками в гараже. Нужно всего лишь вооружиться необходимыми инструментами, изучить нюансы предстоящей работы и немного потренироваться.

Так как же восстановить кузов автомобиля с помощью сварки?

Наверняка первый вопрос, который пришел Вам в голову — что же понадобится Вам для работы? И какой сварочный аппарат выбрать?

Существует два способа кузовных сварочных работ:

с помощью инвертора;
с помощью полуавтомата.

Есть еще также вариант точечной сварки. Именно им пользуются на заводах при производстве автомобилей. Тут нужно специальное оборудование и определенный опыт сваривания.

Важно! Если Вы никогда не работали со сваркой, то обязательно сначала потренируйтесь на каких-нибудь металлических заготовках.

В перечисленных выше случаях не требуется каких-то специализированных навыков и умений. Достаточно просто немного попрактиковаться. Можно конечно и сразу приступить к работе с кузовом, но уже на свой страх и риск что-то испортить.

Варить сварочным инвертором несложно. Металл нагревается до нужной температуры за считанные секунды, поэтому весь рабочий процесс займет совсем немного времени.

Сварочный ток остается стабильным даже при перепадах напряжения и не создает излишних нагрузок. Разбрызгивание металла незначительно. Приятным бонусом идут функции горячего старта, антизалипание электрода и форсаж дуги. А так же инвертор потребляет на 15-20% меньше электроэнергии по сравнению с другими устройствами.

Недостатком можно считать только небольшую толщину соединяемых деталей — не больше 3 мм. В целом для бытовых условий и даже небольших мастерских — это идеальный аппарат.

К нему нужно будет докупить только нужные электроды — они различаются по толщине и по составу. Так что будьте внимательны при их выборе, ведь они напрямую влияют на качество будущего сварного шва. Кроме того стоит заранее побеспокоиться о защитной маске, рукавицах и спецодежде.

Для начала выставляем на инверторе силу тока — она зависит от толщины детали и электрода. Ее можно определить по таблице, которая размещена на корпусе большинства аппаратов.

Далее поджигаем дугу, подносим электрод к нашей детали и удерживаем под небольшим углом на расстоянии в пару мм. После этого начинаем сваривать детали, а на получившемся и уже остывшем шве сбиваем окалину молотком или щеткой.

Важно! Для получения прочного сварного шва важно учитывать полярность.

Поясним. При сварке возникает положительный и отрицательный заряд, электроды также обладают полюсами. При прямой полярности (минусом электрода к дуге) зона расплавления узкая и глубокая, при обратной (плюсом электрода к дуге) – широкая и мелкая.

Обратная полярность применяется для исправления дефектов на участке небольшой толщины, где есть опасность прожечь металл, и для сварки нержавейки, которая в силу своих химических особенностей сложнее поддается обработке.

Для начала поясним, что полуавтомат — это сварочный аппарат, который варит проволокой. Причем она автоматически подается в зону сварки. Эти устройства обозначают аббревиатурой MIG/MAG.

Такие аппараты идеально подходят для сварки кузова автомобиля. Ведь его толщина может составлять 0,8-1 мм, и чтобы не жечь в нем дырки используют именно сварочные полуавтоматы. Вообще, у них вдвое больше диапазон толщины свариваемого металла, чем у инверторов, и составляет до 5-6 мм. Стоит отметить и то, что качество сварки даже для грубого железа здесь получится на порядок выше.

Примечание. С помощью полуавтомата получаются тонкие и практически незаметные швы.

Сварочный полуавтомат вполне заменит аппарат на электродах, а вот наоборот уже не получится.

Также имейте в виду, что научиться варить электродом — процесс долгий и не простой. А вот научиться варить с помощью полуавтомата получиться значительно быстрее и проще — как минимум потому, что здесь не требуется умение зажигать и поддерживать дугу.

Полуавтоматы смело можно назвать основным видом сварочных аппаратов для гаражников и сервисов, выполняющих кузовной ремонт.

Проволока может быть как российской, так и импортной. Сварка кузова автомобиля будет успешной с любой из них, лишь бы она была омеднённой и без грязи и ржавчины.

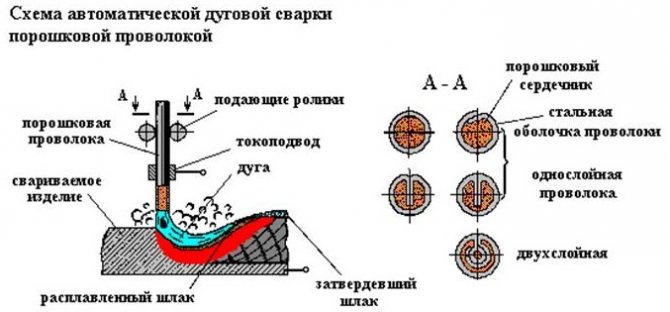

В некоторых случаях работы можно вести так называемой “флюсовой” или “самозащитной” проволокой. Она сделана по технологиям порошковой металлургии и содержит защитный флюс, и, следовательно, не требует применения защитного газа. Но такая проволока значительно дороже обычной, да и швы выглядят не так красиво, как при сварке обычной проволокой в среде углекислого газа.

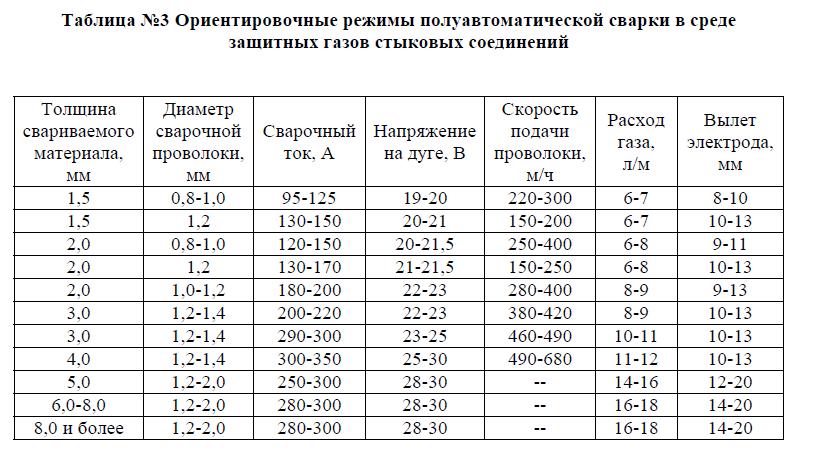

Примечание. Самый распространённый диаметр сварочной проволоки — 0,8 мм.

Сварочную проволоку можно купить практически в любом инструментальном и даже хозяйственном магазине, если там есть отдел оборудования для сварки. 8-ми мм проволокой можно варить как тонкий (0,7-0,8 мм), так и достаточно толстый металл — от 4 мм и больше.

Скажем напоследок об одном нюансе сварки тонкого металла (примерно 0,6 мм). Проволоку тут тоже удобнее использовать меньше (диаметром 6 мм). Ей Вы можете сварить и более толстые детали. Однако такой диаметр есть только у импортных брендов.

Во-первых, если предполагается длинный сварной шов, то вне зависимости от выбранного аппарата надо действовать в несколько этапов:

сперва привариваемую деталь необходимо «прихватить» в нескольких местах, чтобы она была надёжно зафиксирована;
затем следует сделать несколько коротких (1-2 см) шва, по линии соединения;
после каждой операции металл должен остыть;
и лишь как завершающий этап — производить окончательное соединение.

Это позволит свести температурные деформации к минимуму.

Во-вторых, если проводится сварка кузова автомобиля из-за коррозийных разрушений, то всегда удаляем ржавчину до начала работ. Причем очистить нужно полностью до металла. В противном случае ремонта хватит ненадолго.

После проведения работ необходимо защитить сварной шов от коррозии. Если он останется «как есть», то он очень быстро будет разрушен. И если на лицевой части детали этот процесс происходит практически всегда, то про внутреннюю часто «забывают», особенно когда она расположена в закрытой полости.

Важно! Наносим антикор не только на внешнюю, но и на внутреннюю поверхность шва!

Нередки случаи, когда через год по шву через краску начинает прорываться ржавчина. Причём косметикой, в описанном случае, отделаться уже не получится — необходима полноценная переделка. Когда доступ к обработке есть с двух сторон — то проблем нет.

Однако что делать, если внутренняя часть шва находится в закрытой полости? В этом случае мы рекомендуем частично пожертвовать целостностью и просверлить в полости отверстие, которое позволит обработать ее антикором.

Сварка порогов автомобиля: обзор способов и оборудования

Пороги автомобиля — наиболее уязвимая часть кузова, подвергается регулярному воздействию пескоструя, выбрасываемого из-под колес, и дорожных реагентов. Ржавые нижние накладки с дырами портят внешний вид и снижают рыночную стоимость автомобиля. Для тех, кто столкнулся с подобной проблемой и ищет пути самостоятельного решения — вы по адресу! В данном материале я раскрою темы: какой сваркой варят пороги машин, какое понадобится оборудование и материалы.

Какие способы сварки подходят под работу с порогами авто

Сварка порогов авто выполняется разным оборудованием и способами, в зависимости от характера и типа повреждения, а также объемов работы. Это может быть:

MIG сварка;
Рихтовка и вытягивание порогов точечной сваркой;
Ручная электродуговая сварка.

У каждого способа есть свои особенности, преимущества и недостатки. Кратко и по существу читайте ниже.

Полуавтоматическая сварка порогов

MIG сварка порогов выполняется полуавтоматами в среде защитного газа. Это может быть чистая углекислота или смесь с аргоном. Общее описание метода для работы с кузовным металлом можно прочитать у нас в соседней статье.

Поскольку пороги выполнены из тонкой стали, то диаметр проволоки подбирают 0.6-0.8 мм. Способ подходит для полной замены порогов (с внутренними усилителями, наружной частью), замены накладок или локального ремонта в виде заварки небольших дыр. А вот вмятины и рихтовку таким методом не выполнить.

Во время сварки ведите шов прерывистой дугой, давая наплавленному металлу немного остыть. Это поможет избежать прожогов или высоких бугров, которые потом придется счищать болгаркой.

Сергей Шевцов
Сварщик и специалист демо-зала

Пороги нужно прихватить и точно выставить, иначе двери потом будут выпирать или казаться утопленными на их фоне. Чтобы избежать деформации от перегрева, кладите шов участками по 10 см, где каждый новый прокладывается перед предыдущим.

К преимуществам MIG сварки порогов относится:

легкость постановки прихваток;
быстрое выполнение процесса;
создание тонких швов, требующих минимальной последующей обработки;
высокая прочность соединения.

Но для работы понадобится не только сварочный аппарат, но и газовый баллон. Порошковая проволока здесь не подойдет — будут бугры, поры и впоследствии потребуется длительная зачистка.

ТОП-5 полуавтоматов для сварки порогов автомобиля

Самым продуктивным оборудованием для быстрой сварки порогов при полной замене или частичном ремонте являются полуавтоматы. Вот ТОП-5 лучших моделей с их особенностями, которые стоит купить для частного ремонта, небольшой мастерской или профессионального автосервиса по кузовному ремонту:

ПТК МАСТЕР MIG 200 F16 — недорогой инверторный полуавтомат с диапазоном регулировки сварочного тока 26-200 А. Можно установить напряжение от 15 до 24 В для лучшей проплавляемости тонкого кузовного металла на малых токах.
AuroraPRO OVERMAN 200 — полуавтомат с питанием от 220 В, обладающий сварочным током 40-200 А. Работает с проволокой диаметром 0.6-1.0 мм. Способен варить при просадках напряжения до 140 В.
ПТК Мастер MIG 200 SYNERGY D77 — более продвинутый аппарат с синергетическим управлением, облегчающим ввод настроек. Имеет регулировку индуктивности, с которой сварка порогов автомобиля происходит легче и качественнее. Есть полезные функции отжига проволоки, облегчение зажигания дуги, выбор газа. Для удобства сварщика поддерживает режимы 2Т и 4Т.
Telwin TECHNOMIG 215 DUAL SYNERGIC — более профессиональный итальянский полуавтомат с синергетическим управлением — достаточно только выставить толщину кузовного металла, остальное система подберет сама. Сварочный ток опускается до 20 А. Дуга горит мягко и прожоги исключены.
Сварог MIG 250Y (j04-M) — кроме настройки индуктивности, прогона и дожигания сварочной проволоки, имеет розетку на 36 В для подогрева газа. Оптимален для работы в холодном цеху или на улице зимой.

Подходящие материалы для полуавтоматической сварки порогов

Проволока для полуавтомата, задействованного на сварке порогов подойдет с диаметром 0.6-0.8 мм. Рекомендуем ESAB Св-08Г2С d0,8, рассчитанную на низкоуглеродистые стали и сварку в газовой смеси или чистой углекислоте. Проволока обладает минимальным разбрызгиванием, а шов получает отличные ударные свойства даже при температуре воздействия -60° градусов.

Точечная сварка порогов

Точечная сварка порогов выполняется при помощи споттера. Это аппарат с обратным молотком, который приваривается пикой к поверхности металла. Путем удара обратного молотка, вогнутая часть порога вытягивается наружу. Точечная сварка подходит для удаления вмятин, рихтовки, когда автомобиль заехал на высокий бордюр и получил повреждения в нижней боковой части кузова.

Обратите внимание! Заварить крупные дырки в пороге или заменить часть кузова таким оборудованием не получится. Его рекомендую приобрести только для рихтовки.

Сергей Шевцов
Сварщик и специалист демо-зала

Особенности работы с порогами при помощи споттера:

Расходных материалов здесь нет. Пика с медным наконечником является электродом, цепляющимся за поверхность при прохождении электрического тока.
Для вытягивания вмятины может понадобиться поставить до 30-40 точек.
Затем место зачищается и красится.
Если есть вогнутость в пороге с острыми гранями, то место предварительно размягчают угольным электродом, устанавливаемым в держатель споттера.
Есть споттеры со сварочными клещами, которыми можно прихватить точечно часть порога или всю наружную накладку, но обваривать придется все-равно другими аппаратами.

ТОП-5 споттеров для сварки порогов машин

Рихтовку и вытягивание вмятин на порогах, а также точечную прихватку удобно делать при помощи следующих споттеров:

Fubag TS 2600 — бюджетное решение с упрощенной системой настройки, возможностью работы графитовым электродом для разогрева и функцией контролируемого поджига курком пистолета.
TECNA 7630 (220В) — итальянский споттер с обратным молотком, магнитным электродом для приваривания заклепок. Выделяется компактными размерами единого корпуса со встроенным источником тока.
Blueweld Digital plus 5500 (220В) — профессиональная модель, работающая от 220 В. Оснащается многофункциональной распределительной панелью и автоматической настройкой параметров исходя из толщины кузовного металла.
Blueweld Aluplus 6100 — компактный споттер, выдающий сварочный ток 2500 А. Благодаря этому сокращается время прилипания медного электрода к поверхности, уменьшается возможная термическая деформация, возрастает производительность.
Telwin DIGITAL SPOTTER 9000 AQUA — профессиональная версия для сварочного цеха кузовного ремонта. Имеет в арсенале сварочные клещи пневматического типа. Автоматически определяет, какой инструмент сейчас подключен и подбирает параметры сварки после одного касания панели управления сварщиком.

Обзоры и практика применения оборудования,
инсайды производителей, новости!

Читайте бесплатно эксклюзивные материалы нашего блога.
Знания в 2021 году самый ценный из ресурсов!

Ручная дуговая сварка порогов

Самым крайним методом ремонта является сварка порогов инвертором РДС. Это менее привлекательно, чем другие методы, поскольку трудно настроить силу тока так, чтобы получался качественный провар, но не возникало прожогов. Скорость работы очень медленная. Последующие бугры на шве требуют длительной механической обработки. Теоретически таким способом можно выполнить как локальный ремонт порогов автомобиля сваркой, так и полную замену, но на практике это займет много времени. Поскольку небольшие полуавтоматы стоят не сильно дороже инверторов, не стоит экономить, портя свои нервы.

Сварку порогов дуговой сваркой ведите короткой дугой в вертикальном положении детали. Прокладывайте горизонтальный шов, держа электрод под углом 45 градусов по отношению к поверхности кузова. Ток выставьте минимальный 20-30 А. Уменьшить прожоги и количество наплавленного металла поможет прерывистая дуга.

Сергей Шевцов
Сварщик и специалист демо-зала

ТОП-3 инверторов для сварки порогов авто

Если сварка порогов — это не основной вид работы, а разовый, и затем инвертор будет использоваться для других задач, купите одну из следующих моделей:

ПТК Мастер ARC 180 D18 — отечественный бюджетный инвертор с силой тока 180 А, дисплеем, защитными накладками на корпусе. Безопасен ввиду наличия функции VRD, снижающей холостой ход. Станет отличным помощников в гараже.
Сварог PRO ARC 180 (Z208S) — улучшенный инвертор, работающий при пониженном напряжении 180 В. Весит всего 4.7 кг, поэтому с ним легко бегать вокруг машины. «Антиприлипание» не позволит задерживаться электроду при сварке порогов на малом токе. Гарантия на модель 5 лет.
KEMPPI Minarc 150 — функциональный малыш, выпускаемый в Европе. Имеет ударопрочный корпус, варит при уличной температуре -20…+40 градусов, регуляторы оснащены защитными колпачками. С ним ремонт порогов возможен даже в полевых условиях от генератора 5 кВт.

Расходные материалы

Электроды для сварки порогов берите диаметром 2-3 мм. Например, Межгосметиз МГМ-50К, предназначенные для ответственных конструкций с повышенными требованиями по ударной вязкости и пластичности. Или используйте ESAB OK 74.70 с пределом прочности 630 МПа и удлинением на 26%, шов от которых держит удар 110 Дж/мин при температуре -20° градусов.

Все описанное сварочное оборудование для ремонта порогов авто есть в наличии у нас в интернет-магазине. Купить его можно в несколько кликов. Если нужна помощь в выборе, обратитесь к нашим консультантам.

Сергей Шевцов
Сварщик и специалист демо-зала
