Чем лучше обработать арки автомобиля от коррозии

12 Авг

Обработка арок автомобиля своими руками подразумевает комплекс мероприятий по защите важного элемента кузова от коррозии. Многие автолюбители не до конца осознают важность регулярного осмотра и обработки колесных арок машины. Защита задних и передних элементов кузова ничуть не менее важна, чем обработка аналогичными материалами днища или основной части кузова. Но существенное отличие колесных арок заключается в степени воздействия вредных факторов.

Правила обработки арок автомобиля

Кроме обычной неосведомленности и нехватки времени, у автолюбителей есть и еще одна веская причина не проводить обработку арок автомобиля от коррозии: высокая стоимость работы в автосалоне. Но считать эту причину веской не стоит. В первую очередь, цена работы зависит от комплекса процедур и состояния машины. Второй момент – возможность проведения ремонтных работ своими силами. Перед тем, как говорить о лучших материалах и способах обработки днища и арок автомобиля акнтикором или другими эффективными средствами защиты, мы поговорим про общие правила.

Вот простая последовательность действий для подготовки:

• Тщательно моем поверхность. Это универсальное требование, актуальное для проведения любых антикоррозийных работ. Если им пренебречь, то все дальнейшие усилия будут пустыми, т.к. защитные материалы не будут плотно прилегать к металлу.
• Сушка и обезжиривание. Еще одна проблема – влага или жир. Если поспешить и нанести состав на мокрую или не обезжиренную поверхность, то положительного эффекта не достичь.
• Зачистка от следов ржавчины. Даже, если вы точно знаете, чем лучше обработать арки автомобиля, важно помнить: все составы выполняю исключительно защитные функции. Они не помогут избавиться от уже существующей коррозии. Более того, если распылить антикоррозийное средство поверх ржавчины, состав просто не будет выполнять свои функции.
• Тщательная обработка. В процессе работы не пытайтесь сэкономить расходный материал и внимательно читайте правила эксплуатации.

Если выполнить все перечисленные рекомендации прежде, чем обработать арки авто составом, то эффективность возрастет в разы. Но теперь наст момент поговорить о том, чем обработать арки авто от коррозии.

Чем лучше обработать арки автомобиля от коррозии

Вопрос, чем обработать арки автомобиля связан с огромной нагрузкой на эти элементы. В ходе езды из-под колес на огромной скорости вылетают камни, песок, лед, снег, грязь. На огромной скорости эти элементы врезаются в колесные арки в внутренней стороны, разрушая поверхностный слой. Если не обращать внимания на такие повреждения, то очень быстро металл очень быстро подвергнется воздействию ржавчины. Такая проблема будет касаться практически любого материала. Можно дополнительно делать прослойку из пластика или аналогичных материалов, но со временем камни и песок все равно сделают свое дело.
Поэтому одним из лучших средств считается жидкий локер, напоминающий по своей структуре очень прочный и тягучий пластик. Толстый слой такого материала будет выполнять функции каучука. У такого способа есть сразу несколько очевидных преимуществ перед установкой обычных пластиковых подкрылок:

• Невероятно прочный. Здесь будет правильнее использовать слово пластичный. Вы уже знаете, как правильно обработать арки колес автомобиля, остается лишь пошагово выполнить все рекомендации и приобрести жидкий локер.
• Долговечность. Пластик хорош всем: низкая стоимость, отсутствие коррозии, простая установка и замена. Но камни и другие жесткие материалы просто разнесут его в щепки. Если своевременно не обратить внимание на небольшое отверстие в материале, а сделать это за колесом не так просто, но ситуация будет осложняться. Снаружи будет казаться, что пластик по-прежнему закрывает основной корпус, но на деле небольшое отверстие будет открывать доступ влаге к открытому участку.

Обработка арок автомобиля мастикой

Обработка арок автомобиля мастикой – еще один способ эффективной защиты от коррозии. Главным преимуществом этого способа является невысокая стоимость. Состав стоит копейки, в сравнении с импортными дорогостоящими составами. Битумная мастика хорошо известна любителям автомобилей еще с советских времен. Сравнивать состав с более дорогими составами очень сложно, потому что преимущества говорят сами за себя. В первую очередь – цена. Важно понимать, что любая защита со временем потребует обновления или полной замены. Вопрос лишь в том, сколько способна прослужить машина после ремонта.
Мы плавно подошли ко второму важному преимуществу мастики: долговечность. Даже в условиях суровой зимы и воздействия солей и химикатов, она способна прослужить более 2-3 лет. Поскольку мы обсуждаем антикоррозийную обработку арок своими руками, имеет значение и третье преимущество: доступность. Битумная мастика продается во всех специализированных магазинах. Повторимся: стоит состав очень дешево, поэтому экономить на его количестве точно не придется.

Есть только одно важное условие: продолжайте соблюдать технологию нанесения. Арки нудно подготовить, отмыть от грязи и высушить. Если на элементах кузова отчетливо заметны следы ржавчины, ее надо зачистить.

Обработка арок автомобиля антикором

Продолжая тему разговора, чем лучше обработать колесные арки автомобиля, мы подходим к современному и популярному варианту: антикор. В свободной продаже имеется несколько популярных торговых марок, одной из самых известных считается Denitrol. Провести работы таким составом самостоятельно намного сложнее, потому что для эффективного результата понадобится краскопульт. После того, как материал затвердевает, удалять его становится затруднительно, поэтому стоит наносить материал аккуратно.

Антикоррозийная обработка автомобиля своими руками + видео

Базовая антикоррозийная обработка автомобиля, как правило, выполняется производителем еще на заводском конвейере. Но многие автовладельцы, купив новую машину, стараются защитить её, проводя дополнительную антикоррозийную обработку своими руками. И опыт показывает, что такой вид технического обслуживания оправдан на все 100%.

Стоит отметить, что антикоррозийная обработка автомобиля – работа не такая сложная, как может показаться на первый взгляд, и вполне выполнима своими силами.

На видео в конце статьи подробно рассказано и показано, как выполняется профессиональная антикоррозийная обработка по технологии Tectyl.

Проведя обработку автомобиля самостоятельно, можно немало сэкономить. Главное, чтобы на этом ваша борьба с коррозией не заканчивалась. Не забывайте, что антикоррозийную обработку авто необходимо обновлять каждые два года.

Для чего проводят антикоррозийную обработку автомобиля

Все автомобили, независимо от модели, класса и условий эксплуатации, подвержены коррозии. Образно говоря, уже с момента схода с конвейера каждую машину преследует злейший враг – ржавчина. При регулярном пренебрежении должным уходом, любая машина может дойти до состояния, подобного экземпляру на фото выше.

Несмотря на то, что каждый завод-изготовитель обрабатывает выпускаемые авто от дальнейшего старения и ржавения специальной антикоррозийной мастикой (а некоторые детали даже покрывают цинком), этого все равно оказывается недостаточно. Летящий из под колес песок, работающий как пескоструй, щебень, вызывающий сколы от попадания в ямы на дороге, и прочее – дают о себе знать очень скоро.

Усугубляется ситуация зимой, когда дороги посыпаются ещё и химическими реагентами. Входящие в их состав щелочь и соль разъедают железные кузовные детали машин в ускоренном темпе. Так что антикоррозийная обработка кузова, при желании сохранить и уберечь свой автомобиль от коррозии, вещь действительно очень важная.

Конечно, гнилой кузов можно будет восстановить, но по стоимости это сопоставимо с покупкой подержанной машины. Именно коррозия кузова определяет срок службы автомобиля, поэтому ждать появления сквозных дыр не стоит.

Основная цель дополнительной антикоррозийной обработки еще новой машины, выполняемой владельцем либо своими руками, либо на специализированной станции – как можно дольше сохранить целостность заводского защитного покрытия.

Даже при заводской антикоррозийке, дополнительная полная антикоррозионная обработка автомобиля будет не лишней, поскольку она направлена на длительное сохранение первоначального внешнего вида машины и прочности металла. По времени эта процедура занимает 3-4 часа, если она выполняется квалифицированными специалистами с применением профессионального оборудования.

Опытные мастера советуют не реже одного раза в полгода проверять состояние антикоррозийного покрытия машины. Во время же ремонта или замены запчастей кузова (например, после аварии) антикор нужно возобновлять в обязательном порядке.

Первая антикоррозийная обработка автомобиля

Первую антикоррозийную обработку лучше все же проводить в специализированной мастерской, в которой опытные мастера кроме непосредственно самой обработки автомобиля, также просверлят все необходимые отверстия и установят подкрылки на свои места. Но при желании и определенной сноровке эти операции можно выполнить и своими руками.

Во время первой антикоррозийной обработки допустимо использовать и недорогие материалы отечественного производства. Для обработки днища в качестве антикора чаще всего применяют Мовиль или аналогичные ему составы. Более подробно об этом читайте в материале: Чем обработать днище автомобиля?

Наиболее уязвимые места для коррозии – это пороги, короба над кронштейнами под домкрат, поперечины и усилители со стороны днища, закрытые с торцов лонжероны и двери – они требуют особенно тщательной обработки.

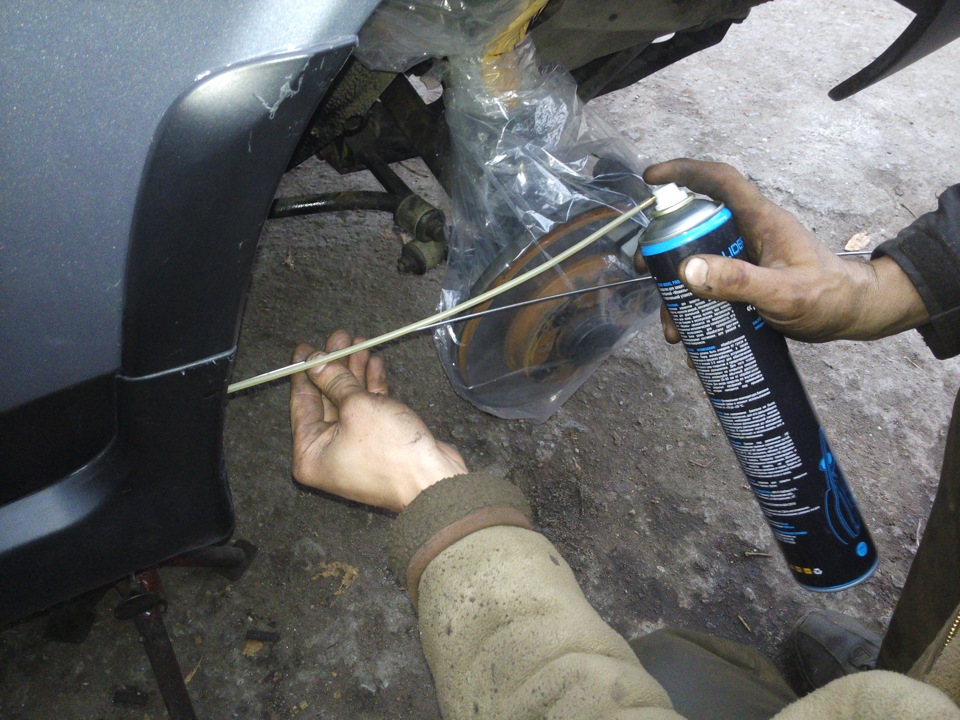

Антикоррозийная обработка автомобиля изнутри происходит через специальные технологические отверстия, то есть без разборки кузова и дверей. В руководстве по техническому обслуживанию вашего авто должна быть схема антикоррозионной обработки с указанием всех скрытых полостей и способов доступа к ним.

В эти места необходимо распылять Тектил (Tectyl) из аэрозольного баллончика, потому что, в отличие от аналогичных продуктов, он имеет гибкую трубку с распылителем, при помощи которой достаточно удобно обрабатывать скрытые полости.

На станциях техобслуживания антикор в скрытых полостях наносят методом безвоздушного распыления под давлением 6-8 атмосфер. Во время подачи состава происходит его смешивание с воздухом и образуется некий туман, после высыхания которого получается тончайшее, но при этом с высокой степенью защиты антикоррозийное покрытие.

К тому же совершенно прозрачное.

В колесные арки после проведения антикоррозийной обработки обычно устанавливают пластиковые подкрылки. Но последний “писк” – это так называемые жидкие подкрылки, которые представляют собой вязкую пасту, наносимую прямо на кузов и после застывания превращающуюся в подобие пластмассы.

Вот ещё несколько хитростей и полезных советов, которые помогут при проведении антикоррозийной обработки автомобиля:

• Особое внимание следует обратить на равномерность нанесения мастики: слишком тонкий слой будет недостаточно прочным и начнет быстро разрушаться под ударами мелких камешков, а чересчур толстый – будет растрескиваться и отслаиваться под воздействием вибрации.
• Наиболее оптимальная толщина антикоррозийного покрытия – примерно полтора-два миллиметра. При этом расход мастики составит около 4-5 килограмм на один автомобиль.
• До появления первых признаков коррозии, механические свойства защитного слоя важнее антикоррозийных.
• Нелишним будет покрыть изнутри весь пол слоем противошумной мастики БПМ-1.
• Сняв резиновые заглушки в торцах порогов, вы можете существенно продлить срок службы последних. При установленных подкрылках грязь и мусор в эти отверстия все равно не попадает, а сквозная вентиляция порогов во время движении автомобиля пойдет им только на пользу.

Проводить антикоррозийную обработку автомобиля можно в любое время года.

Повторная антикоррозийная обработка автомобиля

Повторная антикоррозийная обработка автомобиля обычно проводится раз в два года. При этом, крышки капота и багажника, усилители моторного отсека, багажника и пола со стороны салона можно обрабатывать реже.

Подготовка машины к нанесению антикора и сам процесс обработки заключается в следующем:

1. Перед повторной антикоррозийной обработкой, в первую очередь, нужно хорошо вымыть автомобиль и прочистить все дренажные отверстия.
2. Советуем обратить особое внимание на большое количество скрытых полостей и карманов – в них скапливается много грязи, которая со временем приводит к появлению коррозии (читайте подробнее о том, как правильно мыть машину).
3. После мойки автомобиля, его необходимо высушить, и только после этого приступать к антикоррозийной обработке.
4. Протрите бензином участки днища с поврежденным, растрескавшимся или отслоившимся антикором и нанесите свежий слой антикоррозийного материала.
5. Особое внимание обратите на арки крыльев и участки по периметру подкрылков.

Если обработка производилась нерегулярно, то в некоторых местах (обычно на днище машины) заводской антикор может быть поврежден до металла. Тут и появляются рыжие пятна, которые за 2-3 года проедают железо насквозь.

В этом случае, перед нанесением антикоррозийного покрытия должна быть проведена достаточно трудоемкая работа по удалению ржавчины, которую выполняют либо механическим способом (абразивными шкурками), либо при помощи химических составов (преобразователи ржавчины), либо электрохимическим способом. Подробно об удалении ржавчины мы рассказывали здесь.

Зачищенные до металла участки кузова нужно обязательно прогрунтовать, после чего можно наносить антикоррозийную мастику.

При выборе мастики для повторной обработки днища автомобиля в первую очередь следует обращать внимание на ее антикоррозийные свойства и лишь потом на механическую прочность.

Если же вы решите выполнить повторную антикоррозийную обработку на специализированной станции, то не забудьте предварительно снять подкрылки, иначе колесные ниши останутся не обработанными. Также рекомендуем ознакомится с советами о том, какой автосервис выбрать.

На видео, представленном ниже, очень наглядно показано, как выполняют антикоррозийную обработку на фирменной станции техобслуживания.

Видео: профессиональная антикоррозийная обработка автомобиля
