Шумоизоляция Лада Гранта своими руками:фото и видео

Комфортное передвижение в автомобиле – одно из основных приоритетов для пассажиров и водителя. Однако немногие производители отечественных автомобилей уделяют акустическому комфорту должное внимание. Такая проблема есть и у линейки автомобилей Лада Гранта, поэтому владельцы этого автомобиля рано или поздно прибегают к такому виду дополнительного тюнинга, как шумоизоляция.

Шумоизоляция автомобиля – один из основных этапов при выполнении тюнинга Лады Гранты, которую вполне реально сделать своими руками, к тому же такая работа получается намного качественнее в отличии от работы специализированного сервиса.

Содержание

• 1 Что такое шум?
  • 1.1 Причины шума в автомобиле Лада Гранта
  • 1.2 Способы распространения шума
• 2 Материалы для шумоизоляции
  • 2. 1 Обработка вибропоглощающими материалами
  • 2.2 Обработка звукопоглощающими материалами
  • 2.3 Обработка звукоизолирующими материалами
• 3 Процесс работ по шумоизоляции автомобиля
• 4 Шумоизоляция остальных частей автомобиля

Что такое шум?

Постараемся немного расширить тему про шум в автомобиле:

Кроме того, что шум – это абсолютно бесполезный звук в автомобиле, ему еще присущи следующие свойства:

1. Посторонний шум, снижает устойчивость водителя к рефлекторным действиям и возможности ясно оценивать молниеносные ситуации.
2. Может отрицательно воздействовать на некоторые органы человека.
3. Постоянный шум – источник стресса, а, следовательно, его воздействие отрицательно сказывается на психическом состоянии автолюбителя.

Причины шума в автомобиле Лада Гранта

Как правило шум бывает разнообразным:

• Постоянным – причиной подобного шума чаще всего становится звук из вне. Подобным источником становятся элементы двигателя, трансмиссии или шум арок колёс.
• Прерывистым — обычно возникает из-за неисправности систем кондиционирования и отопления.
• Импульсным – такие шумы уже исходят от элементов внутренней отделки салона. Чаще всего они напоминают щелчки, стуки и скрипы.

Способы распространения шума

• Воздушный – этот способ предусматривает передачу шума от источника возникновения в определённую точку (т.е в ужи водителя или пассажиров). В этом случае громкость будет зависеть от того, сколько препятствий у него на пути. Чем больше факторов, препятствующих его распространению, тем шум будет тише.
• Структурный – такой вариант подразумевает передачу звука через различные детали кузова, которые создают вибрации. Всем известно, что вибрация передаётся намного лучше по металлу чес по пластику или иным похожим материалам.

Примечание!

Именно исходя из этих двух способов применяются два варианта борьбы с шумом.

Звукопоглощающие материалы – устраняют посторонний шум, а вибропоглащающие на основе металла и битума – делают меньше вибрацию кузова.

В салоне автомобиля может быть множество мест для возникновения постороннего шума.

Материалы для шумоизоляции

Мы предлагаем Вам таблицу, в которой более подробно рассказано про каждый ныне доступный на рынке материал.

Виброизоляция.	Звукоизолирующие материалы.	Звукопоглощающие материалы.
Бимаст – новая серия виброизоляционных материалов в основе которых лежат битум и мастика.	Вибротон – покрыт смесью битума и других звукопоглощающих веществ, изготовлен на основе B-полиэтилена.	Акцент – материал, который очень хорошо поглощает посторонние шумы, потому что имеет структуру открытых ячеек. Основа материала – вспененный полиэтилен.
Стандарт – этот материал с покрытием из ткани при толщине в 3 миллиметра имеет отличные показатели по поглощению вибрации.	Барьер – материал для звукоизоляции с основой из вспененного полиэтилена.	Изотон – в основе этого материала лежит специальный полиуретан, а покрытие из плёнки. Такой слоёный пирог, способен отлично поглощать звук.
Вибропласт – превосходный материал для поглощения различных вибраций кузова автомобиля. Является очень гибким и эластичным не смотря на то, что соединён между собой алюминиевой фольгой.	Сплен – имеет монтажный слой на основе клеевой поверхности. Является хорошим изолятором, за счёт мелкопористого полиэтилена в составе.
Сильвер вибропласт – вибропоглощающий материал толщиной 2 мм.	Битопласт – подобный материал отлично справляется со скрипами и хорошо подходит для уплотнения пластиковых элементов кузова. На рынке материал представлен толщиной от 5 до 20 мм. Этот вариант рекомендуют многие специалисты, как лучший из тех который способен улучшить звукопоглощающие свойства.
Голд Вибропласт – толщина этого материала составляет 4 мм.	Маделин – этот материал больше способен исполнять свойства уплотнительного и декоративного материала.
Визомат МП – отлично поглощающий вибрации материал с фольгированным покрытием.



Обработка вибропоглощающими материалами

Вибропласт М1 — самый распространённый способ гашения вибраций

Материалы, которые способны поглотить вибрацию, следует наносить непосредственно на металлические детали кузова Гранты. Все материалы относящиеся к категории виброизоляции сделаны на основе битума и мастики и могут иметь фольгированный слой.

Обработка звукопоглощающими материалами

Предназначены для поглощения шума переходящих по звуку. Как правило имеют пористую основу, и фольгированную поверхность. Наносятся как правило на вибро-слой.

Обработка звукоизолирующими материалами

Этот тип представляет из себя своеобразный барьер, стоящий на пути распространения шума по воздуху. В этот тип также входят специальные прокладочные материалы которые отлично устраняют вибрации и скрипы деталей.

Процесс работ по шумоизоляции автомобиля

Как на всех остальных автомобилях, так и на Лада Гранта, проводить работы по шумоизоляции следует проводить поэтапно. Сначала обрабатывают одну часть автомобиля, затем другую. Но начинать надо всегда с дверей, так как после обработки этих частей кузова, вы сможете отказаться от дальнейшего проведения работ, либо продолжить их. Так как в некоторых случаях подобной обработки может быть вполне достаточно. По крайней мере акустические свойства Гранты улучшаться в разы. Подобный вариант обработки – называется частичной шумоизоляцией.

Перед тем как приступить к самой работе, вы должны знать, что для того, чтобы получить от проделанных операций максимальную пользу перед оклейкой вибрационного материала на метал его следует предварительно разогреть с помощью строительного фена и прижать на поверхности специальным монтажным металлическим роликом.

Примерно так, должен выглядеть этот набор.

Варианты проведения шумоизоляции дверей также могут быть различными:

• Максимальный вариант – применяются наиболее толстые и плотные материалы, проклейка происходит на всех участках двери.
• Минимальный вариант – обрабатывается только наружная часть «железа» и карта двери.
• Стандартный вариант – самый распространённый вариант по шумоизоляции который ниже будет расписан более подробно.

Перед тем как приступить непосредственно к процессу работ, обеспечьте доступ к рабочим поверхностям и проведите их чистку и обезжиривание.

1. Первым делом покрываем внутреннюю часть дверей вибро слоем.
2. Сверху укладываем слой звукопоглотителя.

   Пример шумоизоляции дверей.

Справка!

В качестве слоя вибро – отлично подойдёт Бимаст или Вибропласт. А в качестве звукопоглотителя отлично подойдёт Сплен или

Акцент. Укладывать вибрационный слой следует внахлёст для увеличения жесткости кузова.

Далее обрабатываем каркас дверей:

• Каркас двери можно обработать с заклейкой всех технологических отверстий, либо без таковых. Однако помните, что своими действиями вы должны обеспечить полноценное функционирование всех элементов тяг и тросов стеклоподъёмников.

Таким образом на каждой двери у нас должен получиться своеобразный слоеный пирог, состоящий из 2-х слоёв металла, между которых установлен слой вибропоглощения.

При обработке самой обшивки дверей обрабатываем герметиком стыки, а в некоторых частях наклеиваем Битопласт-5.

Шумоизоляция остальных частей автомобиля

Если вы решили обрабатывать все остальные части в автомобиле, то процесс работ в целом полностью схож. Однако существуют некоторые особенности:

1. Пол необходимо обрабатывать только жесткими материалами, т. е вибропластом толщиной от 4 мм.

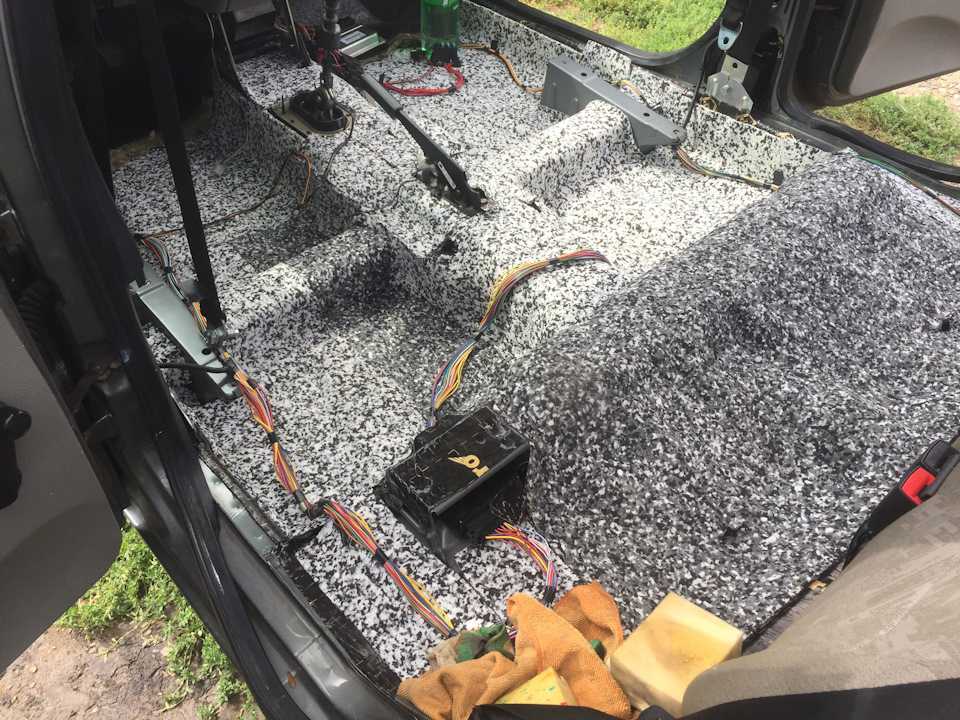

   Весь участок автомобиля полностью покрыт виброизоляцией.

2. Колёсные арки и перегородка двигателя оклеивается материалом типа Барьер. Обычные же виброматериалы могут не дать должного результата.
3. Потолок на Лада Гранта сделан из более тонкого металла, чем остальные части автомобиля, поэтому тут следует применять Визомат ПБ, а после Сплен.

   Потолок обработан виброизолирущим слоем, осталось прилепить шумку

4. По аналогии с оклейкой дверей, обрабатываются и боковые части машины.
5. Финальным этапом в обработке шумоизоляции автомобиля будет оклейка багажника.

Как вы могли убедиться сами, в том, чтобы самостоятельно обработать свой автомобиль полноценной шумоизоляцией не потребуется никаких дополнительных навыков, достаточно лишь несколько дней свободного времени и предварительное знакомство с нашей инструкцией.



Фото отчет по шумоизоляции Лада Гранта (Lada Granta) за 8 часов

Фото отчет по шумоизоляции Лада Гранта (Lada Granta) за 8 часов

Шумоизоляция Перетяжка кожей

Видео Наш блог

• Главная страница
• Шумоизоляция автомобиля
• Шумоизоляция Lada Granta

по максимуму: включает капот, потолок, 4 двери, пол и колесные арки в салоне, багажник, задние крылья, задние арки, крышка багажника. Шумоизоляция торпедо и моторного щита — за доплату.

Сделано более
25
Lada Granta

За 8 часов
В вашем присутствии

62.000 р.
с работой и материалом

Шумоизоляция Лада Гранта является животрепещущей темой многих тысяч, если не миллионов наших соотечественников в российских автоклубах. Не мудрено, ведь этот отечественный автомобиль находится в топе продаж среди доступных автомобилей данного класса и конечно же, мы все хотим чтобы он был еще комфортнее и уютнее. Именно за этим нас посещают сотни автовладельцев ежемесячно — мы делаем ваши автомобили тише. Автомобиль приезжает к нам обязательно по предварительной записи и сразу же поступает к нам в работу без промедлений. Еще за час до приезда мы нарезаем весь необходимый материал по нашим лекалам и располагаем его разогреваться в нашу специальную печь до температуры 50 градусов. Шумоизоляция Гранты, как и любого другого автомобиля, для нас ничем не отличается от иномарки и мы предоставляем услуги только по максимальной звукоизоляции безо всяких компромиссов.

Владелец автомобиля находится все 8 часов рядом с нами в уютной обстановке и наблюдает за нашей работой за чашейчкой кофе в паре с бесплатным Wi-Fi 🙂 Да, кстати, модификация Гранты Спорт уже имеет заводскую шумоизоялцию на потолке и днище, давайте же посмотрим что она из себя представляет.

Шумоизоляция капота Лада Гранта происходит путем обработки металла капота вибродемпфером Comfort mat Gold G3, а изнаночной стороны штатной обшивки теплоизолятором Сплен.

Шумоизоляция крыши Лада Гранта начинается с аккуратной разборки потолочной обшивки опытным мастером в чистых перчатках. Обратите внимание на заводскую виброизоляцию модификации Спорт — она отвалилась сразу же после снятия обшивки потолка. Нам требудется ее удалить полностью и отправить на помойку.

Оклеиваем крышу по всей площади современным легким и эффективным вибродемпфером Comfort mat Dark D3, удельный вес одного листа которого всего лишь 1,5 килограмма, а эффективность КМП=0,41 весьма и весьма высока.

Далее мы используем слой плотного шумопоглощающго войлока, который располагается тк же с полным покрытием площади потолка Гранты.

Шумоизоляция дверей Лада Гранта происходит параллельно с работами по шумоизоляции потолка и капота автомобиля. После качественной и аккуратной разборки дверных панелей мы, как обычно, получаем доступ внутрь двери. работу по оклейке начинаем после обезжиривания и очистки рабочих поверхностей.

Внешняя стенка двери получает легкий и эффективный вибродемпфер Comfort mat Dark D3 толщиной 3 миллиметра. Мы располагаем всем необходимым специнструментом для прикатки материала даже в самых труднодоступных местах.

Вторым слоем мы наносим влагостойкую шумоизоялцию Comfort mat Start Fi 4, которая вместо клеевого слоя имеет мастичную композицию и тем самым абсолютно безразлична к высокой влажности, частенько преобладающей внутри двери во время дождя и сырости.

Переходим к каркасу двери и так же обрабатываем его надежным Comfort mat Dark D3.

Слой шумопоглотителя Comfort mat Lock (или Бибитон) завершает шумоизоляцию двери Гранты. Для обеспечения антискрипа и плотной посадки дверной обшивки мы так же обработаем дверную панель противоскрипным вязкоэластичным материалом.

Шумоизоляция днища и колесных арок Лада Гранта начинается сразу после того, когда работы по потолку, капоту и дверям завершены. На данный момент у нас прошло примерно 3 часа рабочего времени и вся команда приступает к самой важной части работы. Нам необходимо вынести из салона все, что может нам помешать сделать свою работу качественно: сидения, обшивки, ковры.

Обязательная протирка и очистка пола обезжиривателем у нас никогда не пропускается.

Обработку пола и колесных арок мы производим эксклюзивным вибродемпфером Comfort mat Ultra Loker, который изготавливается специально для нашего спеццентра и только. Толщина этого материала 5 миллиметров, а мастичная композиция Dark Extreme последнего поколения позволяет ему оставаться невероятно легким для своей толщины, но при этом иметь сумасшедший КМП. (коэффициент механических потерь, главная характеристика вибродемпфирующих материалов).

Следует заметить, что данную виброизоляцию мы достаем уже горячей (50 градусов) из нашей печки, поэтому она гарнтированно прогрета равномерно по толщине, чего не добьешься с использованием промышленного фена.

Слой шумопоглотителя выполняет Comfort mat Lock, который мы стараемся класть с максимальным покрытием площади.

Помимо багажника обрабатываются шумопоглотителем и задние крылья и задние арки с обоих сторон.

Мы не останавливаемся на достигнутом, а как говорили ранее, боремся за максимальный эффект. Именно поэтому мы возвращаем на пол заводскую войлочную шумоизоляцию (весьма неплохую кстати говоря), а так же покрываем поверх нее еще несколько листов шумопоглотителя на основе плотного войлока.

Дополнительной войлочной шумоизоляцией мы обрабатываем арки, крылья и нишу запаски. Такой «сендвич» из современных материалов не пропустит шум.

Салон Гранты находится на стадии сборки.

После сборки салона мы производим проверку всех узлов и приборов автомобиля и протираем салон. Наш громадный опыт работы с 2007 года смело позволяет гарантировать вам надлежащее качество сборки салона на уровне заводского (а в случае с Грантой, даже и лучше), а так же отсутствие следов вмешательства, таких как пятна, зацепы, сломанные пистоны или обшивки. От всего этого вас защищает фирменная гарантия Авто-Локер.

Шумоизоляция Lada Granta заняла у нашей команды 8 часов, в течение которых владелец автомобиля наблюдал за нашей слаженной работой. Мы уложили в салон автомобиля чуть более 50 килограммов самых качественных и актуальных материалов из премиум линейки производителя шумоизоляционных материалов ТМ «Comfort mat». Теперь автомобиль воспринимается как гораздо более цельный и комфортный, улучшилось качество звучания штатной акустики, ушли посторонние скрипы и громкая работа подвески и колесных арок. Настоящий комфорт бесценен и теперь пользование Грантой приносит гораздо большее удовольсвие, сравнимое с автомобилями классом выше.

по максимуму: включает капот, потолок, 4 двери, пол и колесные арки в салоне, багажник, задние крылья, задние арки, крышка багажника. Шумоизоляция торпедо и моторного щита — за доплату.

Сделано более
25
Lada Granta

За 8 часов
В вашем присутствии

62.000 р.
с работой и материалом

Капот	1й слой: Comfortmat Gold G3 (3мм.) 2й слой: Сплен (4мм.)
Крыша	1й слой: Comfortmat Dark D3 (3мм.) 2й слой: Шумопоглощающий плотный войлок (10мм.)
Двери	1й слой: Comfortmat Dark D3 (3 мм.) (внешняя стенка) 2й слой: Comfort Start Fi4 (4 мм.) (внешняя стенка) 3й слой: Comfortmat Dark D3 (3 мм.) (внутренняя стенка) 4й слой: Comfortmat Lock5 (5 мм.) (внутренняя стенка)
Пол в салоне	1й слой: Comfortmat Ultra Loker (5,2 мм.) 2й слой: Comfortmat Lock5 (5 мм. ) 3й слой: Шумопоглощающий плотный войлок (10мм.)
Пол багажника	1й слой: Comfortmat Gold G3 (3 мм.) 2й слой: Comfortmat Lock5 (5 мм.)
Задние арки	1й слой: Comfortmat Ultra Loker (5,2 мм.) 2й слой: Comfortmat Lock5 (5 мм.) 3й слой: Шумопоглощающий плотный войлок (10мм.)
Задние крылья	1й слой: Comfortmat Dark Bomb (4 мм.) 2й слой: Comfortmat Lock5 (5 мм.) 3й слой: Шумопоглощающий плотный войлок (10мм.)
Крышка багажника	1й слой: Шумопоглотитель и антискрип 2й слой: Вязкоэластичный Comfort mat Violon (5 мм.)

Оставить отзыв

01.03.2018

Сергей ([email protected], Лада Калина-2 Универсал, Домодедово)

Ответ Авто-Локер:
Сергей, огромное спасибо, что не забываете нас. Если клиент возвращается к нам снова и снова при смене автомобилей, значит мы все делаем правильно! Это лучшая награда для нас!

16. 03.2017

Георгий ([email protected], Lada Granta Sport, Долгопрудный)

Ответ Авто-Локер:
Георгий, спасибо за обьективный отзыв! Не забывайте, что у вас гарантия на работу и мы ждем вас заскочить к нам на 20 минут, чтобы мы исправили все недоразумения.

05.06.2016

Андрей ([email protected], Lada Granta Liftback, Иваново)

Напишите нам
в WhatsApp

Как звукоизолировать комнату

dstephensGetty Images

Наши дома должны служить тихой, мирной передышкой от шума и суеты внешнего мира. Но это становится все труднее, поскольку мир с каждым днем ​​становится все более занятым и шумным, особенно если вы все еще работаете из дома и вам нужно немного уединения, чтобы что-то сделать.

Чтобы заглушить рэкет, вы можете эффективно звукоизолировать комнаты, чтобы приглушить шум уличного движения, сирен, самолетов, гудков и других шумных вторжений, происходящих в вашем доме и вокруг него, особенно если вы не любите носить шумо- отменяю наушники на весь день. Здесь мы даем вам подробную информацию о восьми способах звукоизоляции комнаты, в том числе несколько суперпростых советов и более продвинутые методы, в которых используются звукопоглощающие материалы.

Еще из Popular Mechanics:

Добавить удаление погоды

Ezra BaileyGetty Images

Внутренние двери обычно не имеют уплотнителей, но их установка по периметру дверного проема может помочь приглушить звуки. Поролоновая уплотняющая прокладка из вспененного каучука обеспечивает очень плотное уплотнение, она доступна по цене и проста в установке. Войлок — один из старейших видов уплотнителей, он поставляется в рулонах с клейкой основой или без нее, очень доступен по цене и удивительно эффективно блокирует шум. Вы также можете установить дверную щетку или ограничитель сквозняка под дверью в нижней части двери, чтобы закрыть щель вдоль пола.

Рассмотрите настенные ковры

timkaeklerGetty Images

Твердые поверхности, такие как гипсокартон, штукатурка и плитка, отражают и усиливают звуки. Таким образом, имеет смысл только то, что мягкие поверхности поглощают звуки, делая комнаты намного тише. Накройте стены толстыми одеялами, движущимися подушками, гобеленами или стегаными одеялами. Подойдет практически любой мягкий материал, хотя более толстые поглощают больше звука, чем более тонкие материалы.

Если вы не против придать помещению индустриальный вид, закрепите звукопоглощающие панели на стенах и, при необходимости, на потолке. Панели изготовлены из превосходных шумопоглощающих материалов, таких как мягкий поролон, плотное полиэфирное волокно и пробка.

Купить коврики

rugpadusa

Звук отражается не только от стен, но и от твердых полов. Если в вашей комнате пол с твердой поверхностью — дерево, плитка или ламинат — самое простое решение — постелить ковер, чтобы поглощать шум. И, опять же, толстые коврики лучше тонких. Также купите толстую подкладку под коврик для дополнительной звукоизоляции.

➡️ Попробуйте один из этих: 10 доступных ковров, которые придадут серьезный стиль любой комнате

Поглощение вибраций

GrassettoGetty Images

Шум передается через вибрации. Любой гулкий механизм или оборудование производит вибрации, которые могут передавать шум в соседние помещения. Сюда входят такие предметы, как динамики, бытовая техника, велотренажеры и беговые дорожки. Чтобы погасить вибрации и сделать комнату тише, положите устройство на толстый кусок плотного поролона, например, на напольный коврик для домашнего спортзала или коврик для конюшни.

Используйте средства для ухода за окнами

Окна, даже самые дорогие, не очень эффективно блокируют шум. И чем старше окно, тем хуже оно обеспечивает тишину в помещении. Самый простой способ приглушить шум окна — просто накрыть окна толстыми одеялами или стегаными подушечками. Не самый привлекательный вариант, признаю, но работает.

В качестве лучшего и более привлекательного решения рассмотрите возможность установки шумозащитных штор. Эти толстые, тяжелые портьеры специально разработаны для защиты от шума, а также используются в качестве затемняющих штор для защиты от солнечного света.

Когда ничего не помогает — и если позволяет бюджет — вы можете значительно уменьшить шум от окон, установив оконные вставки. Эти изготовленные на заказ панели из прозрачного стекла крепятся к внутренней части существующих окон и отлично блокируют шум.

Построить книжные шкафы

cluGetty Images

Как ни странно, книжные шкафы помогают сохранить тишину в комнате. Это потому, что полки, заполненные книгами, создают массу, а масса поглощает звук. Просто убедитесь, что книжный шкаф простирается от пола до потолка, а полки заполнены книгами и журналами.

Добавить дополнительный гипсокартон

TommLGetty Images

Этот метод уменьшения шума требует значительных затрат времени и денег, но это один из самых эффективных способов сделать комнату тише: покройте существующие стены и потолок дополнительным слоем гипсокартона толщиной ½ дюйма. . А в качестве дополнительной защиты от передачи шума закрепите новый гипсокартон специальным звукопоглощающим герметиком, называемым демпфирующим составом.

И хотя вы, безусловно, можете покрыть существующие стены и потолок стандартным гипсокартоном, рассмотрите возможность установки вместо него специального звукопоглощающего гипсокартона. Он имеет пластиковый полимерный слой, приклеенный к задней поверхности, что значительно снижает уровень шума. Листы толщиной всего 5/16 дюйма просты в установке.

➡️ Next Up: Как отремонтировать гипсокартон

Установите отказоустойчивые каналы

Google

Вот еще один отличный способ звукоизоляции комнаты. Единственная проблема заключается в том, что вы должны сначала раздеть комнату до голых гвоздей. Затем установите упругие каналы, которые представляют собой Z-образные металлические полосы, которые проходят между стойками стены и гипсокартоном. Гибкие упругие каналы создают так называемую разъединенную стену, которая эффективно препятствует прохождению звуковых волн через стену.

🛠 Это поможет: лучшие аккумуляторные дрели

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, обработке дерева и инструментах.

Как собрать акустические панели своими руками

13 октября 2011 г. · by AcousticsFREQ · in Домашний кинотеатр Акустика, контроль шума, студии звукозаписи0012

Пересмотрено и обновлено 1 мая 2021 г.

Список оборудования (на панель)

• (одна) 2 фута x 4 фута x 2 дюйма поглощающая панель из стекловолокна или минеральной ваты (щелкните, чтобы увидеть примеры)
• (две) 1 дюйм x 2 дюйма x 8 футов планки деревянной обшивки
• столярный клей
• (четыре) шурупа для дерева (#6 x 1-1/4″ с плоской головкой и крестообразным шлицем)
• (две) подвески для фоторамок весом 20 фунтов
• (два) Усиленные подвески с D-образными кольцами с винтами
• Длина ткани 62 дюйма, минимальная ширина 36 дюймов
• аэрозольный клей

Общая стоимость составляет около 20 долларов США за панель или 2,50 доллара США за квадратный фут.

Необходимые инструменты

• Электрическая отвертка/дрель (Нажмите для примера)
• Сверло (3/32″)
• Крестовая отвертка среднего размера
• Пила
• Степлер со скобами
• Ножницы
• Молоток

Звукопоглощающие панели улавливают акустическую энергию (звук) и предотвращают ее отражение от поверхностей, которые они покрывают. Панели используются для устранения эха и отражений, которые запутывают или окрашивают усиленную музыку и речь. Эти стеновые панели также снижают уровень реверберации в помещении, что иногда может обеспечить снижение окружающего шума.*

*Обратите внимание, что хоровая музыка, фортепиано, оркестровые инструменты, групповое пение и орган выигрывают от достаточно реверберирующей акустики с большим количеством отражений. поверхности. Установка звукопоглощающего материала может отрицательно сказаться на производительности музыканта и качестве звука в этих конкретных случаях.

 Подходящие области применения звукопоглощающих панелей:

• Улучшение объемного звучания и четкости для фильмов на DVD/Blu-ray, спортивных мероприятий или видеоигр в домашнем кинотеатре
• Уменьшение обратного эха и реверберации в больших залах, аудиториях и современных церквях
• Уменьшение болтовни, шума и шума в людных местах, ресторанах или барах
• Обеспечение более точных условий прослушивания в студиях звукозаписи и диспетчерских

Обратите внимание, что звукопоглощающий материал часто называют звукоизоляцией. Я считаю, что термин «звукоизоляция» обычно используется неправильно, о чем будет рассказано в другом посте. Звукопоглощающие панели НЕ способны значительно снизить передачу звука через стену между двумя соседними помещениями; они предназначены для улучшения качества звука в помещении, в котором они установлены, за счет ослабления звуковых отражений и сокращения времени реверберации/затухания. Если вы хотите уменьшить передачу звука через стену, ознакомьтесь с нашим каталогом продуктов и решений для контроля шума здесь: https://acousticsfreq. com/noise-control-products/

Коммерчески производимые звукопоглощающие панели доступны в двух распространенных вариантах:

1) Формованные клинья из меламиновой пены и ящики для яиц (например, Auralex, Sonex и т. д.):

2) Декоративные панели из стекловолокна, обернутые тканью (например, Golterman & Sabo, Wall Technology, Fabricmate и т. д.):

Акустические свойства каждого из них очень похожи, все они поглощают примерно 100% падающей звуковой энергии в средних и верхних частотных диапазонах. Не стесняйтесь сравнивать коэффициенты поглощения Сабина на досуге. Эти типы материалов в основном различаются по внешнему виду.

Важным фактором для любой звукопоглощающей панели является ее толщина. Более толстая панель будет более эффективно поглощать более длинные волны (более низкие частоты) звука. Поэтому при выборе акустического материала учитывайте частотный состав (тональный спектр) звука, который вы хотите поглотить. При размещении на гипсокартонных поверхностях должны быть полезны следующие эмпирические правила:

— Для человеческого голоса, толпы людей и речи используйте толщину поглотителя 1 дюйм

— Для усиленной музыки с басом и барабанами или объемного звука в кинотеатре используйте 2 ” толщина амортизатора (или больше)

Необходимое количество и размещение звукопоглощающего материала для данного помещения определяется конкретным типом функций прослушивания, происходящих в нем. Крайние пределы спектра варьируются от традиционных / классических культовых помещений с полностью твердым покрытием (отлично подходит для органа и хоровой музыки) до сертифицированных THX кинотеатров и кинотеатров, в которых все поверхности стен, пола и потолка покрыты звукопоглощающими материалами. .

Подумайте, какие отражения от стен и потолка необходимо устранить, и покройте все эти области звукопоглощающей обработкой.

Цены на изготовленные звукопоглощающие панели из стекловолокна толщиной два дюйма, обернутые тканью, обычно составляют от 6 до 8 долларов за квадратный фут. Я видел звукопоглощающие панели по цене от 12,25 долларов за квадратный фут! Учитывая большую площадь в квадратных футах, которую необходимо покрыть для достижения подходящей акустики домашнего кинотеатра, это выходит далеко за рамки бюджета среднего потребителя.

Я могу разозлить некоторых людей, говоря вам это, но вы можете сделать свои собственные звукопоглощающие панели за ГОРАЗДО дешевле. Ниже приведены пояснения, инструкции и спецификации для очень эффективных звукопоглощающих панелей.

К основным элементам звукопоглощающей панели относятся:

     1) Звукопоглощающий материал сердцевины (выполняет акустическую работу)

     2) Прочный деревянный каркас (плотно удерживает ткань, имеет место для крепления монтажного оборудования)

     3) Акустически прозрачное декоративное тканевое покрытие (делает его красивым)



Шаг 1:  Выберите звукопоглощающий материал наполнителя

Звукопоглощающий материал наполнителя должен иметь следующие характеристики:

• Плотная изоляция из стекловолокна или минерального волокна (не рыхлая вата)
• без покрытия
• Плотность от 3 до 8 фунтов на кубический фут (оптимально 6-8 фунтов на кубический фут)
• Толщина 2 дюйма

Три приемлемых варианта материалов включают:

Стекловолокно Owens Corning 705 6 фунтов на куб. фут, толщина 2 дюйма: ~ 3 доллара США за квадратный фут.

ROCKWOOL/ROXUL Rockboard 80, 8 фунтов на куб. фут, толщина 2 дюйма: ~ 1 доллар США за квадратный фут.

Johns Manville Inusul-Shield 600 2″, без покрытия, 6 фунтов на куб. фут, толщиной 2″: ~ 3 доллара США за квадратный фут.

*Примечание:  Цены на изоляцию могут сильно различаться в зависимости от вашего поставщика и местоположения, поэтому проверьте все три или другие эквивалентные изоляционные плиты из стекловолокна или минерального волокна весом 3,0–8,0 фунтов.

** Также обратите внимание: изоляция из стекловолокна и минерального волокна является известным раздражителем. Пожалуйста, надевайте маску, перчатки и очки при работе с изоляцией. Следуйте рекомендациям производителя по безопасному использованию.

Обычно самые выгодные цены на эти изоляционные материалы можно найти у местного дилера по поставкам изоляционных материалов.

Нажмите, чтобы найти дилеров для:  Johns Manville  –  Owens Corning  –  ROCKWOOL

Мой прототип панелей был построен с изоляцией Roxul RHT 80, которая является самым дешевым звукопоглощающим материалом, который я нашел. Акустические характеристики Roxul аналогичны продуктам Owens Corning и Johns Manville, но они мягче и имеют менее правильную форму. Коэффициенты звукопоглощения, предоставляемые производителем, следующие:

2″ Roxul RHT 80       2” Owens Corning 705        2” Johns Manville 817
125 Гц = 0,39 125 Гц = 0,16 125 Гц = 0,38
250 Гц = 0,84 250 Гц = 0,71 250 Гц = 0,93
500 Гц = 1,08 500 Гц = 1,02 500 Гц = 1,10
1000 Гц = 1,01 1000 Гц = 1,01 1000 Гц. = 1,07
2000 Гц = 1,02 2000 Гц = 0,99 2000 Гц = 1,07
4000 Гц = 1,01 4000 Гц = 0,99 4000 Гц = 1,07

Коэффициенты звукопоглощения по Сэбину примерно равны отношению поглощенного отраженного звука. Таким образом, в заданном диапазоне частот коэффициент 1,00 соответствует коэффициенту поглощения 100%* (0,71 соответствует 71% и т. д.)*. Обратите внимание, что эти цифры предоставлены отдельными производителями и проверены в разных лабораториях. Можно с уверенностью предположить, что каждый из этих материалов эквивалентен другим.

* Редактировать: Коэффициенты поглощения Сабина не являются истинным коэффициентом поглощения энергии и могут превышать 1,00. Поэтому перевод в % поглощения отраженной звуковой энергии не совсем точен с точки зрения физики. Однако для акустического дизайна в архитектуре это хороший способ понять и сравнить различные материалы.

Шаг 2. Создайте деревянный каркас вокруг каждой панели

Для деревянного каркаса я использовал полосу обрешетки размером 1 x 2 дюйма, которая недорога и доступна в любом хозяйственном магазине или у поставщика пиломатериалов. Из-за того, что фактические размеры меньше номинальных, полоса обшивки глубиной 2 дюйма придаст готовой панели вид «скошенного края». Полоса обшивки глубиной 3″ придаст панели идеально ровную поверхность. Тщательно проверьте каждую полосу, чтобы убедиться, что она прямая и не пропускает значительные куски дерева.

1. Для каждой панельной рамы отрежьте два сегмента полосы обрешетки до 49-3/8” и два сегмента до 24” (сверьте размеры с вашей звукоизоляционной панелью и размерами обрешетки). Измерьте и отрежьте, чтобы обеспечить плотное прилегание к изоляции.
2. Нанесите большую дозу аэрозольного клея на весь периметр изоляции (НЕ НА ПЕРЕДНЮЮ ПОВЕРХНОСТЬ). (клей будет удерживать изоляцию внутри рамы).
3. Расположите изоляцию таким образом, чтобы нижняя поверхность панели была плоской и находилась на одном уровне с деревянной рамой.
4. Расположите деревянные сегменты вокруг панели из стекловолокна. Вам нужно, чтобы рама плотно прилегала к изоляции, слегка сжимая ее.
5. Для каждого угла:
   • Предварительно просверлите направляющее отверстие для одного угла, чтобы обеспечить выравнивание и предотвратить расщепление древесины.
   • Нанесите столярный клей.
   • Свинчивание деревянных сегментов.
6. Подождите 24 часа, пока столярный клей и аэрозольный клей высохнут.

 Шаг 3:  Выберите звукопрозрачную ткань; обернуть панель

Тканевое покрытие предназначено для придания панели красивого декоративного вида. Чтобы звук проникал через изоляцию из стекловолокна (а не отражался от поверхности), вы должны убедиться, что ваша ткань акустически прозрачна. Простой способ проверить это — поднести ткань ко рту и выдохнуть через нее. Вы почувствуете уровень сопротивления воздушному потоку через ткань. Выберите материал с очень низким сопротивлением. Твердый винил, кожа или ткань с акриловой основой неприемлемы для этого применения.

Наиболее распространенным выбором ткани для коммерческих производителей панелей является Guilford of Maine Panel Textiles. Это высококачественный материал. При этом существует большое разнообразие недорогих тканей, которые могут работать одинаково хорошо. Цветная мешковина – очень распространенный выбор. В моих панелях-прототипах используется материал пейсли Keepsake Calico, купленный в местном магазине тканей. Рекомендации по выбору тканевого чехла:

• Должен быть «дышащим» и звукопрозрачным
• Убедитесь, что панель из стекловолокна не видна сквозь ткань
• Имейте в виду, что ткань с визуальным рисунком будет сложно выровнять, если ее натянуть на деревянную раму

Чтобы натянуть ткань на панель:

1. Положите на пол кусок ткани длиной 62 дюйма (лицевой стороной вниз).
2. Поместите обрамленную панель поверх ткани плоской/ровной/ровной стороной вверх.
3. Попросите друга обернуть тканью заднюю сторону панели и прикрепить ее скобами к деревянной раме через каждые 3 дюйма вдоль одного из краев.
4. Плотно натяните ткань вдоль противоположного края и скрепите скобами вдоль края панели с интервалом 3 дюйма.
5. Повторите шаги 3 и 4 для верхнего и нижнего краев, аккуратно согнув каждый угол.
6. Нанесите аэрозольный клей под оставшиеся свободные участки ткани на задней стороне панели.

ПРИМЕЧАНИЕ. Наносите аэрозольный клей только на ОБРАТНУЮ сторону, а НЕ на переднюю.

Задняя панель

Передняя панель

Шаг 4:  Закрепите панель на стене или потолке

Подробные инструкции по поиску оптимальных мест размещения звукопоглощающих панелей в домашнем кинотеатре можно найти в нашей подробной статье: Где разместить звукопоглощающие панели в домашнем кинотеатре. Примечание. Добавление небольшого воздушного пространства (от 1,0 до 2,0 дюймов) за панелью значительно улучшит характеристики поглощения низкочастотного звука.

Эти панели можно монтировать аналогично тяжелому произведению искусства. Используйте свое усмотрение и рассудительность, чтобы убедиться, что ваша панель безопасна, надежна и стабильна. Я прикрутил две прочные подвески с D-образными кольцами с каждой стороны деревянной рамы, измеренные с точным расстоянием. Они были подвешены на двух 20-фунтовых вешалках для картин. Рекомендации по оборудованию см. в списке оборудования ниже.

Шаг 5: Слушайте

Теперь вы готовы наслаждаться музыкой или домашним кинотеатром так, как это было задумано. Большинство людей удивляются, узнав, как музыка и фильмы звучат в правильно подобранной акустической среде. Слышимую разницу невозможно переоценить; это как ночь и день.

 Вероятно, вам понадобится довольно много таких панелей, чтобы получить желаемый результат, поэтому повторяйте описанные выше шаги в эффективном конвейерном процессе, пока вы не обработаете все желаемые поверхности стен и потолка.
