Споттер своими руками: схемы и устройство

Споттер – если говорить просто, это небольшой сварочный аппарат для выравнивания вмятин на металле. Часто используется на СТО, когда нужно подрихтовать машину без демонтажа элементов корпуса автомобиля.  Особенно удобно работать прибором в тех местах, к которым подобраться сложно. Споттер является разновидностью контактной сварки и отличается от неё отсутствием сварочных клещей. Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка. Однако стоимость подобного оборудования сравнима с ценой полноценных сварочных аппаратов. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции HouseChief мы дадим вам все необходимые знания и рекомендации для того, чтобы вы смогли собрать споттер своими руками.

С помощью споттера можно выровнять любую вмятину

Читайте в статье

  • 1 Споттер – что это такое, и можно ли сделать своими руками
  • 2 Принципиальная схема работы споттера
  • 3 Как сделать споттер для кузовного ремонта
    • 3. 1 Какие нужны комплектующие элементы
    • 3.2 Выбор параметров и переделка трансформатора для споттера своими руками
    • 3.3 Изготовление блока управления
    • 3.4 Выбор корпуса споттера и параметров силового провода
    • 3.5 Как сделать электрод
    • 3.6 Изготовление рабочего сварочного пистолета
    • 3.7 Изготовление обратного молотка для споттера своими руками
  • 4 Из чего можно сделать споттеры
    • 4.1 Споттер своими руками из инверторного сварочного аппарата
    • 4.2 Изготовление из микроволновки – нюансы
    • 4.3 Споттер своими руками из аккумулятора – нюансы
  • 5 Как правильно работать самодельным аппаратом

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

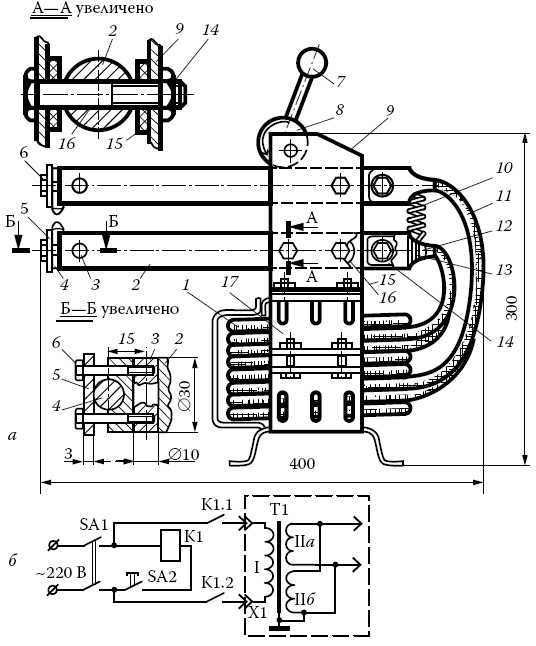

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

споттер

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах. Сначала поговорим о блоке питания.

Схема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

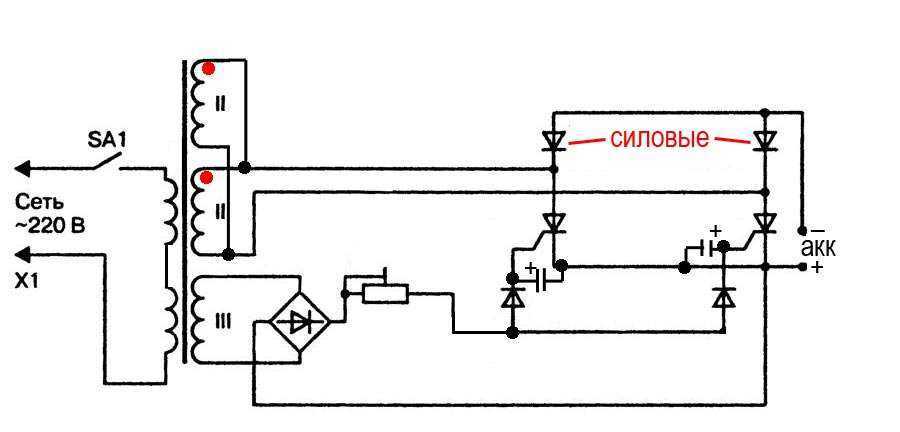

Схема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как сделать споттер для кузовного ремонта

Существует несколько вариантов, как сделать споттер для кузовного ремонта из отслуживших своё старых агрегатов. Рассмотрим подробно разные варианты сборки.

Какие нужны комплектующие элементы

Для того чтобы обеспечить споттеру источник тока, нам будет необходим трансформатор примерно на 1500 А, а также рабочий инструмент, которым непосредственно будет осуществляется правка. Если такого трансформатора нет, его придётся перематывать самостоятельно.

Схема устройства споттера для кузовного ремонта своими руками

Кроме трансформатора и обратного молотка (как его сделать, мы покажем чуть ниже), потребуется блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Выбор параметров и переделка трансформатора для споттера своими руками

Самая большая сложность в адаптации трансформатора для сварки заключается в повышении показателя выходной силы тока до 1500 Ампер. С этой целью экспериментируют с шиной, устанавливаемой вместо вторичной обмотки. Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод.

Обмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Чтобы обезопасить свой споттер от внезапного выхода из строя, а себя – от удара током, первичную и вторичную обмотку трансформатора изолируют друг от друга. Обычно для этих целей берут лакоткань или несколько слоёв бумаги, пропитанной парафином. Магнитопровод, который является основой подобного трансформатора, должен иметь рабочее сечение, составляющее не менее 400 мм², а размеры его рассчитываются с учётом размещения обмоток.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

«

Для Ш-образного сердечника первичная обмотка трансформатора, состоящая из 200 витков, изготавливается из провода сечением 2,5 мм².

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Вторичная обмотка имеет 7 витков, для которых используется провод сечением 50 мм² или шина соответствующего сечения с изоляцией. Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Изготовление блока управления

Самое важное при сборке блока управления − правильно соединить перемычки для разрыва контактов первичной сети. Схемы могут быть использованы самые простые и более сложные. Мы их приводили выше.

Крепление перемычек на автомате на 12 Ампер

Обычно в блок управления заводятся провода на пусковую кнопку и переключатели быстрого старта, которые выводится на корпус. Устанавливаются кулеры, при необходимости, а также прячутся провода массы.

Выбор корпуса споттера и параметров силового провода

Корпуса для споттера могут использоваться самые разные. Кто-то берёт корпус от ПК, это удобно, так как в нём уже имеется возможность установить микросхемы и кулеры, другие делают коробки из металлических плит или даже деревянных блоков. Габариты корпуса выбираются произвольно, всё зависит от размера и количества трансформаторов и дополнительных деталей. В основании корпуса используется плита из диэлектрического материала, на которую крепятся все рабочие элементы. Основным критерием выбора становится не эстетичность конструкции, а возможность беспрепятственного доступа ко всем элементам.

Варианты самодельных корпусов для споттеров:

Очень часто встречаются корпусы из старых микроволновок, сварочных аппаратов, аккумуляторов, системных блоков. При выборе сварочного кабеля лучше отталкиваться из следующих расчётов: на 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведёт к значительным потерям силы сварочного тока.

Как сделать электрод

Его тоже можно сделать своими руками. Обычно используют медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то её рабочий конец необходимо расплющить, и уже потом делать на нём соответствующую прорезь.

Крепление компонентов зависит от того, будет ли это стационарный прибор или переносной. При выборе второго варианта комплектующие распределяются равномерно и монтируются при помощи крепёжных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Изготовление рабочего сварочного пистолета

Сварочный пистолет – основной рабочий орган споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельное устройство. В качестве основы используют монтажный клеевой пистолет или рабочую часть полуавтоматического сварочного аппарата. Мы приведём самый простой способ сборки ручки для споттера своими руками.

ИллюстрацияОписание действия
За основу берём металлическую трубу нужного диаметра и длины.
Находим ненужную форму, которая может стать калькой для будущего пистолета, и обводим по контуру на доске.
Вырезаем заготовки лобзиком, при необходимости ошкуриваем заусеницы.
Дублируем наши заготовки на металл.
Прихватываем сваркой и проверяем центровку.
Высверливаем отверстия.
Вот так выглядит наш пистолет для споттера в сборе.

Причём пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Кстати, электрод лучше делать из меди, обычно его диаметр − 8−10 мм. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой. Если вы планируете большой объём работ, то вам пригодятся схемы и чертежи пуллера для споттера, своими руками их сделать очень просто.

Обычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельно

Изготовление обратного молотка для споттера своими руками

В этом случае на электрод одевается тяжёлая болванка. Она и будет обратным молотком. Чаще всего для её изготовления используются металлические пруты. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто. Предлагаем вам короткую инструкцию, как сделать обратный молоток.

ИллюстрацияОписание действия
Берём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
Свариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
Насадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

споттер

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:


Watch this video on YouTube

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой. Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем.

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

  • стандартный аккумулятор на 12 В;
  • втягивающее реле, можно от стартера машины;
  • кнопка включения/отключения;
  • провода с клеммами,
  • держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

ИллюстрацияОписание действия
Деформированный участок детали автомобиля сначала зачищается до проявления поверхности металла.
Перед началом работ не забудьте подключить заземлительный контакт.
Далее с помощью простых приспособлений выравниваем глубокие выбоины.
Делаем «слепок» здоровой стороны автомобиля.
С помощью обратного молотка подготавливаем поверхность для работы споттера.
Сваркой крепим специальные крючки. Производится захват крепёжного элемента гребёнкой для споттера, собранного своими руками, и постепенное вытягивание деформированного участка поверхности металла.
Споттером обрабатывается поверхность, навариваются небольшие заклёпки, которые потом зачищаются. Таким образом обеспечивается дополнительная жёсткость металла.

Техника безопасности работы с самодельным споттером:

  1. Профилактический осмотр и очистка всех деталей.
  2. Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
  3. Важно зачистить деформированную поверхность перед началом работ.
  4. Обязательно заземлить устройство.

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:


Watch this video on YouTube

Как сделать споттер своими руками

Для восстановления геометрии кузова автомобиля и удаления различных вмятин применяются споттеры. Они есть в каждом СТО и автосервисе, занимающемся кузовным ремонтом. Для профессиональной деятельности целесообразно приобрести заводской споттер, отличающийся удобством работы, выносливостью и качеством. Но для рихтовки своего авто можно обойтись самодельным споттером. За его сборку можно браться, если Вы разбираетесь в электротехнике и под рукой есть подходящие комплектующие. Рассмотрим, как сделать самодельный споттер в гараже и что для этого нужно.

В этой статье:

  • Схема и принцип действия
  • Основные составляющие для споттера
  • Делаем споттер из сварочного аппарата
  • Функциональность споттеров серийных моделей
  • Методы работы со споттером

Схема и принцип действия

Вспомним принцип действия споттера, чтобы хорошо понимать, какие элементы потребуются. Аппарат работает бездуговым методом. Электрод от пистолета приставляется к изделию и запускается импульс. В точке контакта возникает повышенное сопротивление, от нагрева которого электрод приваривается к поверхности кузова.

На электротехническом уровне это происходит в такой последовательности:

  1. Первый трансформатор принимает напряжение от сети 220V и понижает вольтаж до безопасного значения. При этом, за счет действия электромагнитной индукции, сила тока возрастает.
  2. Ток с повышенной силой передается на диодный мост, дополненный переключателем и реле.
  3. Напряжение поступает на конденсатор и заряжает его.
  4. Чтобы подать сварочный ток, в схеме споттера задействуют второй трансформатор с тиристором.
  5. Когда реле срабатывает, включается вторая цепь, по которой накопленный заряд из конденсатора передается на тиристор.
  6. Тиристор открывается и впускает напряжение на второй трансформатор.
  7. Электрод приваривается к поверхности.
  8. Конденсатор разряжается, тиристор закрывается и весь цикл повторяется заново.

Чтобы регулировать силу тока, в схеме нужно сопротивление. От его параметров, а также от характеристик конденсатора зависит длина и мощность выдаваемого импульса. Регулировать время подачи сварочного тока можно через микроконтроллер, если добавить его в схему. Тогда получится устанавливать более точные настройки, вместо примерного диапазона 0.1-0.5 с.

Собрать споттер своими руками можно по простой схеме. Это вариант на 220 V, который подойдет для работы в любом гараже.

Основные составляющие для споттера

Понимая схему работы электроцепи споттера, перейдем к сборке. Для этого понадобятся:

  • корпус, служащий основой;
  • пистолет;
  • обратный молоток;
  • внутренние детали.

  • Корпус самодельного споттера

    Сперва найдите основу из диэлектрического материала. Если такого нет, крепите токонесущие части трансформатора и диодов через специальные защитные вставки, чтобы избежать передачи тока на корпус при коротком замыкании. Углы корпуса удобно выполнить из вертикального уголка с полкой 25 мм.

    Верхнюю крышку можно сделать несъемной и прикрепить к ней рукоятку для переноса. Боковые крышки лучше предусмотреть съемными, чтобы было легче добираться к ключевым узлам для ремонта или обслуживания.

    Стенки корпуса изготовьте из листового металла сечением 0.8-1.0 мм. Его можно покрасить, чтобы самодельный аппарат выглядел более красиво.

    Поскольку такой споттер не рассчитан на продолжительные, объемные работы, воздушное принудительное охлаждение не требуется. Достаточно перфорации в количестве 20-30 отверстий на каждой боковой стенке. Диаметр дырочек произвольный от 3 до 6 мм — лиш бы проходил воздух.

    На лицевой стороне требуется два гнезда для установки разъемов силовых кабелей. Кроме них, необходимо разместить:

  • тумблер переключения режимов;
  • диод, показывающий наличие сети 220 V;
  • кнопку включения;
  • вольтметр;
  • амперметр.

  • Рабочий пистолет споттера

    Чтобы приваривать к кузову шайбы, шпильки, гребенку и прочие приспособления, необходим пистолет споттера. Проще всего купить готовую версию. Проследите, чтобы разъем подходил по диаметру к вашему самодельному аппарату.

    Чтобы добиться максимальной экономии, можно изготовить пистолет самостоятельно. Используйте корпус клеевого пистолета для плавки клеевых стержней. Разберите его и удалите нагревательный элемент. На стволе предусмотрите цанговый зажим. В него получится вставлять медный электрод-переходник для приварки шайб или даже штангу от обратного молотка. Упрощенная схема и функционал такого пистолета можно посмотреть на фото. Некоторые делают пистолет из корпуса сломанной дрели, шуруповерта.

    Пуллер

    Чтобы плавно вытягивать вмятины, используют пуллер с тянущим действием, рабочая часть которого приварена к поверхности кузова. Для самодельного изготовления пуллера понадобится любой механизм с курком. Это может быть приспособление для фиксации алюминиевых заклепок или монтажный пистолет для выдавливания силикона, акрилового клея. В случае монтажного пистолета обрезают торцевые части на штоке и делают круговой упор.

    Обратный молоток для самодельного споттера

    Изготовить обратный молоток для споттера можно из любого штифта диаметром 10-16 мм. Один торец фиксируется к изолирующей рукоятке и к нему подводится силовой кабель с кнопкой. На втором конце нарезается резьба для накручивания цанги и установки медного электрода. На ось надевается грузик. Достаточно 300-400 г, чтобы воздействовать на тонкий кузовной металл.

    Грузик можно найти готовый, просверлив в нем отверстие. Или сварить вместе несколько толстых прутьев с отверстием внутри, а потом зачистить наружную поверхность. На концах штифта важно установить толстые ограничители, чтобы груз не бил о рукоятку или цангу.

    Нюансы конструкции

    Основой выработки сварочного тока в споттере является трансформатор. Подойдет от неработающей микроволновой печи, но потребуется переделать его вторичную обмотку. Старая обмотка разматывается и удаляется. Вместо нее намотайте три витка медной жилы сечением минимум 50 мм². Это даст на выходе нужный ток для сварки.

    Если под рукой нет испорченной микроволновки, трансформатор можно намотать самому. Используйте Ш-образный сердечник, на который накрутите 200 витков медной жилы сечением 2.5 мм². Вторичная обмотка трансформатора потребует семи витков провода сечением 50 мм². Каждый слой проволоки изолируйте плотной бумагой, покрывая токонесущие части шеллаком. На концах трансформатора не забудьте припаять клеммы, чтобы подключить последующую цепь. Допустимо использовать для «вторички» более толстый провод с меньшим количеством витков.

    Для второго трансформатора жестких требований нет — главное, чтобы он выдавал минимум 12V. Тиристор покупают готовый на радиорынке или заказывают в интернете. Подойдет модель ТПЛ-50 или аналог. Важно, чтобы из сети 220V он мог «вытягивать» не менее 40 А. Тогда на «вторичке» получится сила тока около 1000 А, чего хватит для импульса. Диоды нужны с аналогичными характеристиками.

    Настройка сопротивления выполняется переменным резистором. Ищите модель с величиной от 100 Ом. Для хорошего импульса понадобится конденсатор с емкостью 1000 мкФ. Напряжение устройства должно соответствовать 24-25V.

    Делаем споттер из сварочного аппарата

    По аналогии можно сделать споттер из сварочного трансформатора. Бытовые версии выдают силу тока до 180-200 А. Чтобы ее повысить до 1000 А, нужно переделать вторичную обмотку. Предыдущую удаляют, используя зубило или стамеску. Действуйте аккуратно, чтобы не повредить изоляцию первичной обмотки.

    При помощи кабеля сечением 50 мм² создают новую вторичную обмотку в количестве семи витков. Если под рукой только провод толщиной 30 мм² (но это совсем для не продолжительных задач), понадобится 10 витков. Это будет трансформатор Т2 на схеме. Остается добавить недостающие детали (конденсатор, диодный мост, резистор) и споттер готов. В случае инвертора изготовление споттера еще проще, поскольку многие элементы в нем уже имеются.

    Функциональность споттеров серийных моделей

    Но, если предстоит большой объем по рихтовке и вытягиванию вмятин на собственном авто, а за услуги мастера платить не хочется (или в городе нет хорошего специалиста), лучше купить заводской споттер. Он обладает большими возможностями и функционалом, чтобы качественно справиться с работой. Для сотрудников СТО или мастеров, оказывающих коммерческие услуги по ремонту кузовов у себя в гараже, выбор тоже очевиден — только серийная модель споттера для профессионального использования. Никакие «самоделки» не выдержат серьезной нагрузки.

    Характеристики споттеров, выпускаемых серийно

    В отличие от самодельных споттеров, серийные версии обладают повышенной мощностью, благодаря которой можно быстрее выполнять процесс рихтовки кузова или сваривать более толстые заготовки. Если бытовые самодельные модели часто не превышают показатель 1000 А, то серийные споттеры бывают 1500 А и выше. Например, аппарат TELWIN DIGITAL CAR SPOTTER 5500/220 + ACC вырабатывает сварочный ток 4200 А и легко соединяет две заготовки толщиной 1.5+1.5 мм.

    В комплекте с заводскими споттерами поставляются:

  • пистолет;
  • пуллер;
  • обратный молоток;
  • сварочные кабеля;
  • набор шайб, гребенок, шпилек.
  • У некоторых версий есть сварочные клещи для контактной сварки, чтобы соединять пороги, сегменты днища автомобиля.

    Управлять споттерами, выпускаемыми серийно легко, поскольку предусмотрены кнопки и световая подсветка включенных режимов. На модели FUBAG TS 3800 кнопки прорезинены и защищают сварщика от поражения электрическим током даже при пробое обмотки. TELWIN DIGITAL PULLER 5500 и другие модели этого производителя наделены крупным ЖК дисплеем и синергетическим управлением. Сварщику достаточно указать толщину металла и оборудование само выставит оптимальный режим. Все значения хорошо видны на экране и их можно корректировать вручную по желанию сварщика.

    Некоторые заводские версии очень компактны, несмотря на вырабатываемую мощность, что позволяет легко перемещаться с ними по большой мастерской. Например FUBAG TS 2600, весит всего 14 кг. Есть серийные споттеры для работы с алюминиевыми частями кузова авто. Обычным оборудованием приварить торец обратного молотка к такому сплаву не получится, а FUBAG TS 7500 ALU справится с такой задачей.

    Источник видео: Frenkitaly welding_experience


    Методы работы со споттером

    Споттером можно вытягивать вмятины на дверях, крыше, капоте, арках авто. Работа ведется одним из следующих способов.

    Пуллером

    Подходит для небольших вмятин-ямочек диаметром 20-30 мм с ровными краями. Опорное кольцо пуллера устанавливается вокруг вдавленного места, центральный стержень подводится к вогнутой поверхности и прихватывается. Затем нажатием на рычаг железо вытягивается. В случае пуллера достаточно одной-двух прихваток, чтобы устранить деформацию.

    Обратным молотком

    Метод подходит для вмятин с ровными краями диаметром 50-60 мм. Кончик молотка прихватывают к поврежденной поверхности и ударом груза вытягивают металл. Процесс повторяют многократно, переставляя кончик молотка, пока деформированное пятно не будет выровнено.

    Пистолетом и обратным молотком через гребенку

    Технология предназначена для исправления крупных повреждений кузова, длинных продольных вмятин. При помощи пистолета к поверхности вдоль линии вогнутости приваривают шайбы, гребенку. Их подцепляют переходником с 5-6 крюками. Воздействуют обратным молотком, сразу вытягивая обширную площадь. После этого участок дорабатывают точечными обратными ударами молотка или пулером.

    Угольным электродом

    Если при повреждении кузова образовались дополнительные ребра жесткости, вытянуть металл обратно до ровного состояния будет сложно. Сперва требуется устранить напряжение металла. Для этого в пистолет вставляют угольный электрод и разогревают место изгиба. После этого продолжают рихтовку вышеописанными способами.

    Ответы на вопросы: rак сделать споттер своими руками

    Какое лучше сечение магнитопровода трансформатора для споттера?

    СкрытьПодробнее

    Лучше всего железо сечением 40 мм кв. Используйте пластины электротехнической стали.

    Плохо прилипает кончик электрода самодельного споттера, что делать?

    СкрытьПодробнее

    Проверьте затянутость всех контактов, возможно, идут потери на сопротивление и нагрев. Измените вторичную обмотку трансформатора на более толстую, например 100-150 мм².

    Из какого материала лучше выполнить стержень обратного молотка?

    СкрытьПодробнее

    Лучше из меди. Она быстрее проводит ток, меньше будет потерь. Но, если медного стержня нет, можно и из малоуглеродистой стали.

    Можно ли намотать обмотку трансформатора для споттера на П-образный сердечник, если нет Ш-образного?

    СкрытьПодробнее

    Да. Главное, выбирать сечение железа не менее 40 мм². Конфигурация сердечника значения не имеет.

    Какое сечение кабелей требуется для молотка и массы при самодельном споттере?

    СкрытьПодробнее

    Для обратного молотка-пистолета хватит сечения 100 мм². На массу можно использовать более тонкий кабель сечением 70 мм².

    Как реализовать схему включения-выключения?

    СкрытьПодробнее

    Удобнее всего выполнить на симметричных тиристорах. Подойдет марка ТС.

    Остались вопросы

    Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

    Обратная связь

    Вернуться к списку

    Тренируйтесь безопасно и поднимайте тяжести без корректировщика. 7 ключей к успеху.

    Теперь, когда я достаточно украсил ваш день, позвольте мне объяснить. Пессимист во мне всегда предполагает худшее. Я часто мечтаю о неприятных последствиях и неудачах. Когда я решил построить полностью оборудованный домашний спортзал в своем гараже, это не стало исключением.

    Один из моих самых больших страхов – получить травму во время подъема и падение на меня полностью нагруженной штанги. Если у вас когда-либо была спина, вы можете понять. Ты знаешь, что как бы ты ни был осторожен, может случиться что-то плохое. Как я собирался поднимать тяжести, безопасно тренироваться и делать это без наблюдателя?

    Две работы великого корректировщика

    Первая задача любого, кто замечает, как другой человек поднимает тяжести, особенно тяжелые, заключается в том, чтобы обеспечить безопасность атлета, будучи рядом, чтобы поймать штангу во время неудачного подъема. Хотя поднятие тяжестей, если оно выполняется правильно, по своей сути безопасно, все же существует вероятность получения травмы. Это особенно актуально, когда задействован большой вес. Чем больше вы хотите поднимать тяжести, тем больше вам нужен корректировщик для безопасной тренировки.

    Вторая задача отличного корректировщика (и, по моему скромному мнению, в этом разница между тем, кто ловит вес, и «великим» корректировщиком) — следить за своей формой. Они должны давать обратную связь на протяжении всего подъема. Плохая форма может быстро привести к травме.

    К сожалению, если вы не наняли личного тренера, такого корректировщика трудно найти. Большую часть времени корректировщики выполняют первую роль и с треском проваливаются во второй.

    Какие типы подъемников требуют корректировщика для обеспечения безопасности?

    В любом упражнении, когда спортсмен находится под нагруженной штангой, требуется наблюдатель. Двумя наиболее распространенными упражнениями, в которых это происходит, являются жим лежа и приседания. Если спортсмен терпит неудачу во время любого из этих упражнений, страховщик может предотвратить травму, помогая или ловя нагруженный гриф.

    Хотя во многих упражнениях вы можете оказаться под весом, именно жим лежа и приседания представляют наибольшую вероятность получения травмы. В обоих упражнениях вы полностью находитесь под штангой, и неудачный подъем, скорее всего, приведет к тому, что груз рухнет на вас сверху.

    Существуют и другие упражнения, такие как жим гантелей лежа, жим штанги над головой, рывки и взятия на грудь, когда вы находитесь под штангой, но относительно легко просто бросить штангу или гири и уйти с дороги. Корректировщик здесь полезен, но не критичен.

    Какие виды поддержки требуют корректировщика формы?

    Полезно, чтобы страховщик следил за вашей техникой во всех упражнениях, где плохая техника может легко привести к травме. Любой жим над головой или становая тяга при плохом выполнении могут быть опасны. Любое упражнение, выполняемое с большим весом или пытающееся достичь личного рекорда, также должно выполняться со страховщиком.

    Знание того, как правильно выполнять подъемы, не только поможет добиться наилучших результатов от тренировок с отягощениями, но и обеспечит вашу безопасность и отсутствие травм в долгосрочной перспективе. Проблема в том, что то, что вам кажется, что вы делаете, часто не соответствует тому, что вы делаете на самом деле. Здесь в игру вступает корректировщик.

    Лучшим наблюдателем за формой будет высококвалифицированный персональный тренер. Следующим лучшим будет опытный лифтер. К сожалению, ни один из них обычно не доступен для тех из нас, кто тренируется дома в одиночку.

    Отличная форма удержит тебя отсюда!

    Хорошая новость заключается в том, что решение есть. Возьмите за привычку записывать свои подъемы. По крайней мере, следите за ними сами. Постоянно стремитесь улучшить свою форму. Более того, присоединяйтесь к группе лифтеров в Facebook, где вам разрешат отправить эти видео для обратной связи.

    Одним из лучших, которые я нашел, является частный форум Facebook Mind Pump. Он заполнен профессиональными тренерами, которые более чем готовы помочь любому с правильной формой и видеоанализом.

    7 способов безопасно тренироваться без корректировщика

    Тем из нас, у кого есть гараж или тренажерный зал в подвале, полезно знать, в чем преимущества наличия корректировщика. Но мы все равно собираемся отправиться в наши спортзалы и тренироваться в одиночку. Так что же нам делать, чтобы оставаться в безопасности?

    В 50 лет я вылечился от 4 грыж межпозвоночных дисков среди множества других травм. Благодаря этой боли и опыту я научился соблюдать одно золотое правило превыше всего:

    Вы не можете добиться прогресса в тренажерном зале, если вы травмированы!

    Итак, в интересах сохранения здоровья и отсутствия травм, давайте рассмотрим 7 вещей, которые вы можете делать, чтобы поднимать вес в одиночку, безопасно и без страховщика.

    Подходи к выбору упражнений с умом

    Толчок выглядит очень весело. Приседания сумо над головой было бы здорово научиться делать. Было бы неплохо знать, что такое мой жим лежа на одном повторении.

    Что общего между этими тремя и многими другими вещами? Это не то, что я буду делать один в своем гараже. Не через миллион лет.

    При рассмотрении вопроса о том, как оставаться в безопасности при подъеме в одиночку, выбор упражнений должен быть соображением номер один. Этот выбор должен основываться на безопасности, а не на предпочтениях. Если вы хотите построить программу на основе тяжелой атлетики, это прекрасно! Просто не стоит делать это дома самостоятельно.

    К счастью, мы живем в век Интернета! Прибавьте к этому тот факт, что люди поднимают тяжести намного дольше, чем мы с вами живем, и у вас под рукой есть огромное количество информации о силовых тренировках.

    Это означает, что независимо от того, какое упражнение вы хотите выполнить, есть более безопасная альтернатива, только поиск на YouTube. Именно поэтому я рекомендую каждому владельцу домашнего тренажерного зала иметь под рукой экземпляр «Энциклопедии бодибилдинга Арнольда Шварценеггера». Эта одна книга даст вам множество безопасных альтернатив для использования в тренажерном зале!

    Конечно, альтернатива может быть не такой захватывающей. Это может не работать с мышцей точно таким же образом или под другим углом. Но это ДЕЙСТВИТЕЛЬНО работает с той же мышцей. Помните, суть не в том, чтобы спорить о том, что эффективнее. Речь идет о том, чтобы оставаться в безопасности и не получать травм.

    Когда дело доходит до нашего главного приоритета безопасности, альтернативные упражнения, представляющие меньший риск, являются самым важным инструментом, который у нас есть.

    Используйте гантели вместо штанги

    Один из лучших способов сделать практически любое упражнение более безопасным — сменить оборудование, которое вы используете для его выполнения. Король всего альтернативного снаряжения — гантели.

    Мой оригинальный тренажерный зал в гараже… Только гантели! Гантели

    не только универсальны, но и сразу устраняют большую часть риска, который представляет штанга. Жим лежа с гантелями не представляет такой же опасности, как жим лежа со штангой. Жим гантелей над головой намного безопаснее, чем толкание штанги над головой.

    Существует такая разница в безопасности, что когда я строил свой домашний спортзал, первые пару лет единственным весом, который у меня был, был набор регулируемых гантелей. Я определенно не советую держать гантели только в гараже или в подвальном спортзале. Я говорю, что они намного безопаснее для многих упражнений.

    Не знаете, какие гантели подойдут для домашнего спортзала? Я написал целую статью, чтобы помочь вам решить, что вы можете увидеть, нажав здесь!

    Тренируйтесь на стойке для приседаний с предохранителями

    Хотите добиться большего, чем вы можете, с помощью тренировок с гантелями? Хотите добавить штангу (ознакомьтесь с моим полным руководством по выбору идеальной штанги)? Вам следует! Я люблю поднимать тяжести со штангой. Жимы, приседания, становая тяга и многое другое — огромная часть моей физической подготовки. Я не могу представить силовые тренировки без них.

    Итак, как мы можем сделать это безопасно, когда мы дома без корректировщика? Мы добавляем силовую клетку или стойку для приседаний в наш домашний спортзал. Чтобы помочь вам решить, что подходит именно вам, я написал полное руководство, которое вы можете увидеть здесь!

    Выше я определил жим лежа и приседания как два упражнения с наибольшей вероятностью травм, если выполнять их без страховщика. Стойка с предохранителями (лямками, штифтами или руками — см. различия здесь) позволит вам безопасно выполнять как жим, так и приседания во время тренировки в одиночку!

    Хотите добавить в свой тренажерный зал стойку для приседаний? Прочтите мою статью здесь, где я описываю все, что вам нужно знать, чтобы выбрать идеальную стойку для приседаний для вашего домашнего тренажерного зала. Или вы можете просто перейти на мою страницу рекомендуемых стоек, чтобы получить конкретные рекомендации по моделям, исходя из вашего бюджета и потребностей в размерах!

    Тренируйтесь на домашнем тренажерном зале All-in-One

    Тренажерные залы All-in-one могут иметь несколько форм, но в основном они состоят из тренажера с тросами и определенного типа сопротивления. Это могут быть утяжелители, ленты или даже стержни или пружины странной конструкции, которые вы найдете в ночных рекламных роликах, домашнем тренажерном зале Bowflex.

    Раньше я ругал эти машины. У меня было высокомерное отношение к тому, что на самом деле их нельзя квалифицировать как силовые тренировки. У меня было две (да, две) машины Bowflex в моей жизни. Оба оказались очень дорогими местами для развешивания моей одежды . Долгое время я полностью дисквалифицировал этот тип снаряжения как эффективный. Я ошибся.

    Чтобы узнать, подходит ли вам BowFlex, ознакомьтесь с моим руководством здесь!

    Некоторое время назад я стал относительно часто путешествовать. Из-за этого, , я использовал многочисленные спортзалы отелей, чтобы тренироваться в дороге. Это означало, что в итоге я использовал довольно много разных спортзалов типа «все в одном». И знаешь, что? Я всегда находил способ хорошенько потренироваться на них.

    Помимо экономии места, отелей выбирают этот тип установки вместо свободных весов по очень важной причине. Ответственность .

    Когда дело доходит до предоставления услуг для широкой публики, ответственность часто стоит на первом месте. В сутяжническом обществе, в котором мы живем, защита вашего бизнеса от судебных исков всегда является приоритетом. Вот почему отели выбирают для своих фитнес-центров универсальные тренажерные залы.

    Гимнастические комплексы «все в одном» обеспечивают самый низкий риск травм среди всех возможных альтернатив.

    Многие стройные тела были построены в подобных тренажерных залах. Эти тела были построены безопасно, на ограниченном пространстве и без опасного подъема свободного веса над головой. Если вы беспокоитесь о безопасности, этот тип тренажерного зала может стать для вас идеальным решением.

    Не тренируйтесь до отказа

    Хотя в некоторых исследованиях говорится, что тренировка до отказа является наиболее эффективным способом тренировки (хотя многие исследования сейчас показывают, что это не так!), как я уже говорил выше, вы можете т получить прибыль, если вы ранены !!! В жиме лежа или над головой выполнение повторений до отказа небезопасно без страховщика.

    Не поднимай, пока не закончишь вот так!

    Само определение тренировки до отказа заключается в том, что ваша форма не сработает. Ваши мышцы в конце сета будут иметь нулевую способность избавить вас от неприятностей.

    Я не могу придумать худшего места, чем застрять под решеткой, от которой я физически не могу оторваться.

    Проще говоря, тренировка до отказа с большими весами в упражнениях, которые ставят вас в компромиссное положение, не является частью безопасного подъема без страховщика. Не говоря уже о Большинство современных тренировочных программ в любом случае не советуют подниматься до отказа. Вот почему я никогда не рекомендую программу упражнений, предписывающую нам подниматься до отказа. Я попробовал и рассмотрел довольно много разных программ, и вы можете увидеть эти обзоры здесь!

    Тренируйтесь с меньшими весами, но с большим числом повторений

    Я достаточно умен, чтобы понимать, что есть много эгоистов, которые все равно захотят тренироваться до отказа. Так что вместо того, чтобы игнорировать это, давайте взглянем на очень полезный совет, который поможет ограничить опасность подъема до отказа, когда вы решите это сделать.

    Один из способов уменьшить опасность, которой вы подвергаете себя, когда тренируетесь до отказа, — использовать более легкие веса для большего количества повторений. Выполнять подходы из 3 повторений с очень тяжелым весом, подвешенным прямо над вами, — не лучшая идея. Выполнение того же упражнения с гораздо меньшим весом в подходах по 15 повторений поставит вас в более безопасное место.

    Речь идет не только о правильном выборе упражнений, , но и о разумном выборе схемы сетов и повторений. Выполняя обе эти вещи, вы хорошо подготовитесь к подъему без страховщика и снизите риск получения травмы.

    Это еще одно место, где в игру вступают уже упомянутые гантели. Снижение веса и увеличение количества повторений прекрасно сочетаются с более легкими весами, которые могут предложить гантели. Это не только защитит вас, но и удивит эффективностью!

    Всегда поднимайте с идеальной формой

    Мне интересно смотреть, как другие люди поднимают. Я часто вижу, как люди жертвуют правильной формой, чтобы поднять более тяжелый вес.

    Очень немногие вещи могут привести к травме быстрее, чем подъем в плохой форме!

    Я счел важным упомянуть, что в дополнение к разумному выбору упражнений, подходов и повторений, очень важно выполнять эти повторения как можно ближе к идеальной технике.

    Правильная форма делает несколько вещей. Использование правильной техники сделает упражнение более эффективным при меньшем весе. Как обсуждалось выше, это значительно увеличивает коэффициент безопасности.

    Совершенная форма также по своей сути обеспечит вашу безопасность. Люди не получают травм, потому что приседают. Они пострадали, потому что во время этого приседания их фигура сломалась. Если все ваши упражнения выполняются с идеальной техникой, вы значительно снизите риск получения травмы при выполнении упражнений в одиночку!

    Заключительное слово

    Я уже некоторое время поднимаю в одиночку без страховщика. Если не считать соседей, проходивших мимо двери моего гаража и недоумевающих, откуда доносится странное ворчание, мне удавалось избегать других людей почти на всех моих тренировках.

    Я наслаждался каждой минутой. Я также все время избегал аварий и травм. Я надеюсь, что, используя описанные выше методы, вы тоже сможете добиться таких же результатов. Ничто другое не имеет значения, если мы не останемся здоровыми.

    В качестве последнего напоминания о том, почему все это так важно, я оставляю вас с этим довольно тревожным, своего рода забавным видеозаписью об опасностях подъема без страховщика.

    Удачной тренировки!

    ВАМ ЭТО ПОНРАВИЛОСЬ? ПОЛУЧИТЕ БОЛЬШЕ!

    Будьте первыми, кто получит эксклюзивный контент, бесплатные ресурсы и советы уровня ниндзя по строительству и максимальному использованию домашнего спортзала!

    Имя

    Адрес электронной почты *

    Мы обещаем, что никогда не будем спамить! Ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации.

    Безопасное обнаружение при силовых тренировках

    Статистика травм во время тренировок

    За последние десять лет количество травм при поднятии тяжестей неуклонно росло. Американский журнал спортивной медицины недавно провел исследование, основанное на национальной базе данных наблюдения за травмами, чтобы определить количество, причины и типы травм, наиболее связанных с тяжелой атлетикой. Ниже приведены некоторые из наиболее важных статистических данных из их исследования:

    • В течение десятилетнего периода, когда проводилось исследование, более одного миллиона человек в США получили лечение в отделениях неотложной помощи с травмами, связанными с поднятием тяжестей.
    • Количество травм увеличилось на 48% за период исследования.
    • Мужчины получили 82% травм, рассмотренных за этот период.
    • Наиболее распространенная травма возникает, когда тяжелоатлет роняет на себя тяжести, застревает между гирями или ударяется гирями.
    • Исследование, проведенное организацией «Медицина и наука в области спорта и физических упражнений», показало, что использование наблюдателей во время тяжелой атлетики может значительно снизить частоту травм.

    Зачем использовать корректировщика во время поднятия тяжестей?

    Использование корректировщика всегда является хорошей практикой для поднятия тяжестей, но это необходимо при выполнении тяжелых или сложных упражнений. Споттеры не только помогают защитить тяжелоатлетов от травм, но и повышают эффективность тренировки. Следующие советы являются одними из причин, по которым корректировщики являются неотъемлемой частью любой тяжелой атлетики.

    Обеспечение правильной техники

    Эффективность и безопасность поднятия тяжестей в первую очередь зависят от техники. Неправильная техника может нанести вред тяжелоатлетам и привести к серьезным травмам. В этом отношении могут быть полезны корректировщики, поскольку они могут наблюдать за поднятием тяжестей и следить за тем, чтобы подъемы выполнялись правильно.

    Защита от падения

    Одной из наиболее распространенных причин травм при поднятии тяжестей является падение веса. Люди, пытающиеся поднять больший вес, чем они могут, бросают вес из-за истощения или отчаяния. Эти упавшие веса могут упасть на тяжелоатлета и привести к серьезной травме. Наблюдатели могут предотвратить падение гирь, безопасно направляя гири обратно на стойку или помогая атлету опустить их на землю безопасным и контролируемым образом.

    Защита от перенапряжения

    Еще один способ, которым наблюдатели могут помочь тяжелоатлетам, — предотвратить травмы от перенапряжения. Тяжелоатлеты-одиночки, пытающиеся поднять больший вес, чем они могут, часто получают травмы от перенапряжения, пытаясь избавиться от слишком большого веса. Если тяжелоатлет борется, наблюдатель может помочь ему и уберечь его от необходимости напрягаться и, возможно, травмировать себя.

    Защита тяжелоатлетического оборудования

    Тяжелая атлетика без страховщика также может привести к повреждению оборудования на вашем объекте. Сбрасывание или перестановка гирь слишком сильно может повредить гири и оборудование, поэтому использование корректировщика — отличный способ защитить гири и экипировку от чрезмерного износа и повреждений.

    Защита для других тяжелоатлетов

    Отсутствие страховщика во время поднятия тяжестей также может привести к травмам других участников. Если тяжелоатлет испытывает затруднения во время подъема и не использует корректировщика, он, естественно, пытается освободиться от веса и сбросить его. В зависимости от близости других участников падающий вес может привести к серьезной травме.

    Техника безопасного споттинга

    Простого присутствия наблюдателя не обязательно достаточно для обеспечения безопасного выполнения тяжелой атлетики; корректировщик также должен быть знаком со своей ролью и быть в состоянии достаточно помочь с поднимаемыми весами. Ниже приведены несколько советов, которые помогут любому, кто заметит тяжелоатлета, сделать это максимально безопасно.

    Связь

    Тяжелоатлетам и наблюдателям важно иметь возможность общаться друг с другом. Если кто-то изо всех сил пытается выполнить упражнение, он должен иметь возможность сообщить об этом своему наблюдателю, чтобы он знал, что нужно вмешаться и помочь ему. Также хорошей практикой является, прежде чем приступить к упражнению, узнать цель тяжелоатлета, чтобы вы могли лучше помочь ему при споттинге.

    Однако в середине подъема тяжелоатлет может быть не в состоянии эффективно общаться со своим наблюдателем. Хорошее эмпирическое правило, которому должны следовать все наблюдатели, заключается в том, что если кажется, что тяжелоатлету нужна помощь, он, вероятно, так и делает. В случае сомнений корректировщик должен вмешаться немедленно. Гораздо лучше прервать подъем, чем допустить серьезную травму.

    Понимание техники

    Хорошие наблюдатели также должны разбираться в поднятии тяжестей и технике поднятия тяжестей. Как вы можете эффективно определить кого-то, если вы не знаете, делает ли он что-то неправильно? Одна из основных целей корректировщика — убедиться, что человек правильно выполняет упражнение, чтобы получить максимальный эффект от тренировки и избежать травм.

    Понимание оборудования

    Наблюдатели также должны быть знакомы с используемым оборудованием для поднятия тяжестей. Это важно для того, чтобы тяжелоатлет использовал его правильно и чтобы он был в надлежащем рабочем состоянии. Хорошей практикой является проверка любого тренажера перед его использованием.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
